HL 36050 - Compresseur Airpress - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compresseur à piston
Marque	Airpress
Modèle	HL 36050
Dimensions (L x l x h)	480 x 410 x 1050 mm
Poids	38 kg
Alimentation électrique	230 V / 50 Hz
Puissance moteur	2,5 CV (1,8 kW)
Pression maximale	8 bar
Pression de service	6 bar
Débit d'air	360 l/min
Capacité du réservoir	50 litres
Type d'huile moteur	Huile pour compresseur (réf. 12491 ou 12492)
Capacité d'huile	0,8 litres
Niveau sonore	95 dB(A) à 7 m
Cycle de service	30 % par 60 minutes (intermittent)
Protection thermique	Oui (bouton de réarmement rouge)
Interrupteur à pression	Oui, avec réduction de pression intégrée
Réducteur de pression	Oui, réglable
Filtre à air	Nettoyable par soufflage
Vidange de condensation	Robinet sous le réservoir
Intervalle vidange huile	Toutes les 250 heures (première à 50 h)
Température ambiante d'utilisation	+5 °C à +40 °C
Usage prévu	Production d'air comprimé pour outils pneumatiques
Garantie	12 mois

FOIRE AUX QUESTIONS - HL 36050 Airpress

Comment mettre en service le compresseur Airpress HL 36050 ?

Assurez-vous d'abord que toutes les recommandations d'installation ont été suivies. Vérifiez le niveau d'huile (doit atteindre le cercle rouge) et complétez si nécessaire avec environ 0,8 L d'huile pour compresseur. Montez le filtre à air et le bouchon de remplissage d'huile. Branchez l'appareil sur une prise 230 V. Utilisez l'interrupteur à pression (7) pour démarrer. Si le compresseur ne démarre pas, la protection thermique a peut-être coupé : appuyez sur le bouton rouge (11).

Quel type d'huile utiliser et comment vidanger ?

Utilisez de l'huile spécifique pour compresseur (réf. Airpress 12491 ou 12492). Pour vidanger, dévissez le bouchon de vidange (9) et retirez le bouchon de remplissage (6). Laissez l'huile usagée s'écouler dans un récipient. Revissez le bouchon de vidange et remettez de l'huile propre jusqu'au niveau du cercle rouge sur l'indicateur (8). Vidangez l'huile toutes les 250 heures (première vidange après 50 heures).

Comment régler la pression de sortie ?

Le compresseur est muni d'un réducteur de pression (3). Tournez le bouton : vers la gauche pour diminuer la pression, vers la droite pour l'augmenter. Lisez la pression obtenue sur le manomètre (4). La pression maximale du réservoir est de 8 bars ; la plupart des outils fonctionnent à environ 6 bars.

Comment vidanger l'eau de condensation ?

La condensation s'accumule dans le réservoir. Pour la vidanger, ouvrez le robinet de vidange (10) situé sous le réservoir. Effectuez cette opération de préférence sous pression. L'eau de condensation doit être évacuée conformément aux normes locales (ne pas verser à l'égout). Il est recommandé de vidanger quotidiennement.

Que faire si le compresseur ne démarre pas ?

Vérifiez d'abord le fusible secteur. Si le réservoir est sous pression, déchargez-le. Si le moteur ne tourne pas, la protection thermique (11) a peut-être sauté : appuyez sur le bouton rouge de réarmement. Si le problème persiste, l'interrupteur à pression ou le moteur peut être défectueux ; contactez un réparateur agréé.

Comment nettoyer le filtre à air ?

Retirez le corps en plastique du filtre (1) et sortez l'élément. Nettoyez-le par soufflage avec un pistolet à air comprimé. En cas d'encrassement persistant (peinture, etc.), remplacez le filtre. La fréquence de nettoyage dépend de la pollution ambiante ; un air propre est essentiel pour le rendement.

Quelle est la pression de service recommandée ?

La pression de service est de 6 bars. Le compresseur s'arrête automatiquement à 8 bars et redémarre à 6 bars. Utilisez le réducteur de pression pour adapter la pression à vos outils (généralement 6 bars ou moins).

Puis-je utiliser le compresseur en continu ?

Non, ce modèle a un cycle de service de 30 % par 60 minutes. Cela signifie qu'il peut fonctionner 18 minutes maximum par heure ; le reste du temps doit servir au refroidissement. Une utilisation continue endommagerait l'appareil.

Comment changer l'huile du compresseur ?

Placez un récipient sous le bouchon de vidange (9). Dévissez le bouchon de vidange et le bouchon de remplissage (6). Laissez l'huile usagée s'écouler. Revissez le bouchon de vidange. Versez de l'huile neuve (0,8 L) jusqu'au cercle rouge sur l'indicateur de niveau (8). Recyclez l'huile usagée conformément aux règles locales.

Quelles sont les consignes de sécurité essentielles ?

Ne jamais diriger l'air comprimé vers des personnes ou des animaux. Ne pas inhaler l'air comprimé. Utiliser le compresseur uniquement dans un local bien ventilé, à l'abri de l'humidité et loin de liquides inflammables. Porter des lunettes de protection. Débrancher l'appareil avant tout entretien. Ne pas dépasser la pression maximale de 8 bars. Les enfants et personnes non formées ne doivent pas utiliser l'appareil.

MODE D'EMPLOI HL 36050 Airpress

Manuel d'instructions

Versie 01.2015

Avant toute utilisation de l'appareil, lire avec attention le présent manuel d'instructions.

Fig. A

1.0 Introduction page 20 2.0 Consignes de sécurité page 21 3.0 Installation page 22 3.1 Installations électriques page 22 3.2 Installation de la conduite d'air page 23 4.0 Mise en service page 23 5.0 Commande page 23 6.0 Entretien page 24 7.0 Possibilités de pannes page 25 8.0 Données techniques page 26 Pièces de rechange page 27

Attention

Avant la mise en route du compresseur, il est nécessaire de prendre certaines mesures. À cet effet, lisez attentivement ce manuel d'instructions.

1.0 Introduction

Avec l'achat de votre compresseur Airpress, vous êtes devenu propriétaire d'un compresseur extrêmement rentable et fiable. Une utilisation correcte et un entretien régulier vous permettront de profiter de cet appareil pendant de nombreuses années. Vous trouverez dans ce livret les instructions nécessaires à l'usage et à l'entretien de votre compresseur. Lisez-le attentivement et rangez-le à proximité du compresseur afin de le consulter en cas de nécessité.

Le compresseur a été réalisé pour fournir de l'air comprimé. L'appareil ne peut pas être utilisé pour produire de l'air destiné à la respiration humaine ou utilisé en contact direct avec des substances alimentaires. Cet appareil devra être destiné uniquement à l'usage pour lequel il a été expressément conçu. Toute autre utilisation doit être considérée comme impropre et donc déraisonnable. Le constructeur ne peut pas être tenu pour responsable des éventuels dommages causés par des utilisations impropres, erronées et déraisonnables.

Cet appareil n'est pas adapté pour l'installation à l'extérieur.

Legende (fig. A)
1 Filtre à air	6 Bouchon de remplissage d’huile
2 Manomètre	7 Interrupteur à pression
3 Réducteur de pression	8 Indicateur de niveau d’huile
4 Manomètre	9 Bouchon de vidange de l’huile
5 Couplage	10 Robinet de vidange de l’eau de condensation
11 Protection thermique (à droite sous le capot, reset bouton rouge

2.0 Consignes de sécurité

Attention: respectez toujours ces instructions de sécurité et réfléchissez bien à ce que vous faites.

• Lors de l'emploi de la machine, observez toujours scrupuleusement les consignes de sécurité fournies.
• L'opérateur doit avoir au moins 18 ans. Des apprentis doivent avoir au moins 16 ans, ils doivent toutefois toujours travailler sous surveillance sur la machine.
• Tenez les enfants et d'autres personnes éloignés de votre lieu de travail.
• Soyez prudent lorsque vous utilisez de l'air comprimé. Ne pointez jamais l'outil en direction de personnes ou d'animaux. N'utilisez pas d'air comprimé pour nettoyer des vêtements. • L'air comprimé ne doit pas être inhalé.
• Ne portez ni vêtements amples ni bijoux. Ils pourraient être happés par les pièces en mouvement. Portez de préférence des lunettes protectrices. Lors de travaux à l'air libre, il est recommandé de porter des gants en caoutchouc et des chaussures à semelle antidérapante. Coiffez-vous d'un filet à cheveux si ces derniers sont longs.
• N'utilisez pas le compresseur dans un environnement humide ou mouillé.
• Placez le compresseur sur un sol suffisamment plat et solide, de façon à ce que tous les points qui lui sont destinés soient à une portée effective. Afin de diminuer l'effet d'éventuelles vibrations, la machine peut être placée sur des amortisseurs de vibrations.
• Cette machine n'est pas apte à une utilisation continue, mais a un service de 30% par 60 minutes.
• Veillez à ce que le lieu de travail soit bien éclairé.
• N'utilisez pas la machine à proximité de liquides ou de gaz inflammables.
• N'excédez pas la pression maximale d'opération et utilisez le compresseur dans une température ambiante entre +5°C et +40°C.
• Ne pas démonter ni perturber le fonctionnement des dispositifs de sécurité prévus sur la machine.
• Les pièces actives de la machine peuvent devenir chaudes pendant l'opération. Faites refroidir la machine après utilisation.
• Après chaque usage, le réservoir doit être évacué.
• Le courant présente un risque en cas d'utilisation de lignes de branchement électrique non-conformes.
• À l'extérieur, n'utilisez que des câbles de rallonge homologués avec le marquage correspondant.
• N'exposez pas les outils électriques à la pluie.
• Le moteur doit toujours être à l'arrêt pour effectuer des travaux de changement d'outillage, de réglage, de mesure et de nettoyage. Débrancher le cordon d'alimentation.

- Ne portez pas l'outil par le câble et ne tirez pas sur celui-ci pour débrancher la fiche de la prise. Préservez le câble de la chaleur, de l'huile et des arêtes vives.

Assurez-vous que la machine est mise hors service et débranchée et que le réservoir est sans pression

• en cas de non utilisation
• avant de résoudre des problèmes
• avant de faire de l'entretien
• lorsque la machine n'est pas utilisée.

- ATTENTION : les instructions, précautions et avertissements présentés dans ce manuel ne sauraient traiter toutes les conditions et situations possibles. Il est de la responsabilité de l'utilisateur qu'il fasse preuve de bon sens, de prudence et d'attention lors de l'utilisation du compresseur.

- N'autorisez l'usage du compresseur qu'aux seules personnes qui ont pris connaissance de ce mode d'emploi. L'emploi du compresseur par des personnes non initiées est dangereux.

Plaques de signalisation de danger (page 30)

Les plaques qui sont appliquées sur le compresseur font partie de la machine; elles ont été appliquées pour des raisons de sécurité et ne doivent être enlevées ou détériorées sous aucun prétexte.

3.0 Installation

Placez le compresseur sur un sol suffisamment plat et solide, de façon à ce que tous les points qui lui sont destinés soient à une portée effective. Afin de diminuer l'effet d'éventuelles vibrations, la machine peut être placée sur des amortisseurs de vibrations.

Le compresseur doit être placé dans un endroit bien ventilé et le moins poussièreux possible. Ne placez jamais la machine dans un lieu où l'on peint au pistolet. Une bonne ventilation est nécessaire à l'échappement d'air froid. Assurez-vous que le robinet de vidange de l'eau de condensation (10) et le bouchon de vidange de l'huile (9) soient toujours à portée de la main, ainsi que le bouchon de remplissage du réservoir d'huile (6). Il est recommandé de garder un espace libre d'environ 30 cm autour de la machine pour la ventilation et l'entretien.

Un apport d'air insuffisant, une température trop élevée et l'encrassement du filtre à air peuvent diminuer considérablement le rendement du compresseur.

3.1 Installations electriques

La machine a été munie d'un câblage complet à l'usine. Il vous appartient cependant d'installer le compresseur sur votre réseau électrique. Cette installation doit être effectuée sur un groupe indépendant. Assurez-vous que le voltage et l'ampèremétrage de votre réseau correspond à celui du moteur. A cet effet, le diamètre des câbles utilisés est également important. Il est conseillé d'utiliser des câbles d'au moins 2,5 mmet une longueur maximale de 10 mètres.

Le compresseur est équipé d'une protection thermique (no. 11, page 1)

contre surcharge et sous-tension.

3.2 Installation de la conduction d'air

Pour relier le compresseur au réseau de conduite d'air, utilisez un tuyau flexible, afin d'isoler les vibrations de la machine.

4.0 Mise en service

1. Assurez-vous que toutes les recommandations faites dans la rubrique "Installation" aient été prises en compte.
2. En livraison, le compresseur est généralement rempli d'huile. Complétez avec environ 0,8 litres d'huile pour compresseur jusqu'au cercle rouge dans l'indicateur de niveau d'huile.
3. Montez le filtre à air (1) dans la tête du cylindre (d'abord enlevez le bouchon synthétique).
4. Montez le bouchon de remplissage d'huile (6) dans le couvercle du carter (d'abord enlevez le bouchon synthétique).
5. Evitez les rallonges. Si vous ne pouvez pas faire autrement, utilisez un fil ayant une capacité suffisante, et déroulez-le complètement. 0 - 10 meter: 3 x 2,5 mm ²
6. En cas du compresseur ne marche pas, c'est possible que la protection thermique est coupé. Réamorcez avec no. 11 (page 1).
7. Mettez le compresseur en route à l'aide de la commande manuelle de l'interrupteur à pression manuel (7).
8. Le compresseur est prêt à tourner, à moins que la chaudière ne soit encore sous pression (2).
9. Lorsque la machine tourne, éteignez-la seulement à l'aide du bouton sur l'interrupteur à pression automatique (7). La conduite de refoulement est ainsi désaérée et le compresseur pourra de nouveau démarrer à vide.

5.0 Commande

1. Le compresseur automatique s'arrêtera lors d'une pression de 8 bars dans la chaudière (2). Lorsque de l'air est utilisé et que la pression dans le réservoir descend jusqu'à 6 bars, le compresseur se remet automatiquement en route.
2. La plupart des outils pneumatiques sont calculés pour fonctionner sous une pression d'environ 6 bars. Cette pression est même inférieure pour certaines applications. Le compresseur est muni d'un réducteur de pression (3) afin de pouvoir obtenir la pression désirée. Ce réducteur peut régler la pression au couplage (5) indépendamment de la pression à la chaudière.
3. La mise en marche du réducteur de pression s'effectue comme suit : tournez le bouton afin d'obtenir la pression désirée (à gauche pour une pression inférieure, à droite pour une pression plus élevée). Vous pouvez lire la pression obtenue sur le manomètre (4).

6.0 Entretien

Avant de commencer les activités d'entretien de la machine, il est nécessaire au préalable de couper le courant (veillez à ce qu'il ne puisse être rebranché par accident) et assurez-vous que le réservoir est sans pression en ouvrant le robinet de vidange (10).

L'entretien de la machine concerne les points suivants :

1. Le juste niveau d'huile se situe sur le cercle rouge dans l'indicateur de niveau d'huile (8). Nous recommandons vivement de suivre les normes en vigueur pour le recyclage des huiles usées !
2. Vidangez régulièrement l'eau de condensation. Du fait du refroidissement de l'air chaud dans le réservoir à air comprimé, un phénomène de condensation se produit. L'eau ainsi apparue peut être vidangée à l'aide du robinet de vidange situé sous le réservoir (10). Cette vidange s'effectuera le plus aisément sous pression. L'eau de condensation doit être évacuée dans le respect des normes locales en vigueur (ne versez pas dans l'égout !).

C'est aussi possible d'installer un séparateur de condensat.

1. Le niveau d'huile doit être contrôlé régulièrement.

Si nécessaire, rajoutez un peu d'huile, réf. 12491 (0,6 l) ou réf. 12492 (1 l). Un contrôle quotidien peut éviter des incidents graves!

Utiliser de l'huile du même type que celle qui est présente dans la machine; ne pas mélanger des huiles de type différent.

1. L'élément filtre à air (1) doit être nettoyé régulièrement par soufflage. Retirez à cet effet le corps en plastique du filtre et sortez l'élément. La poussière peut être éliminée à l'aide d'un pistolet à air comprimé. En cas d'encrassement persistant, dû par exemple au brouillard de peinture, il est nécessaire de changer le filtre. La fréquence des nettoyages dépend du degré de pollution de l'air dans l'environnement du compresseur. Un air propre est donc extrêmement important.

N. B. Un entretien régulier favorise un bon rendement et garantit une longue durée de vie de votre machine. Tenez-en compte!

TABLEAU D'ENTRETIEN

activités tous chaque	toutes les toutes lesles jours semaine 250	heures 1000	hours
vidanger l’eau decondensation
contrôler le niveaud’huile
nettoyer le filtreà air
changer l’huile(au bout des 50premières heures)

1 Le compresseur ne réagit pas lors de l'actionnement de l'interrupteur à pression:

* fusible de secteur hors service - à changer * réservoir sous pression - décharger * panne de moteur - réparer/remplacer * interrupteur à pression défectueux - réparer/remplacer * coupé thermique - réarmer (no. 11, page 1)

2 Arrêts répétés du dispositif thermique du compresseur :

* panne de l'une des phases - changer le fusible de secteur * fil lâche - rechercher et replacer * interrupteur à pression ne décharge pas la conduite - réparer/remplacer la valve magnétique * sous-tension - retirer la rallonge/la remplacer par une plus courte * surcharge - réduire charge

3 Continue d'évacuer:

* soupape de retenue défectueuse

- réparer/remplacer

4 Apport d'air insuffisant:

* filtre à air défectueux * soupapes défectueuses * robinet de vidange de l'eau de condensation est ouvert

- nettoyer/changer

- remplacer

- fermer

5 Fuites de la soupape de sûreté :

* pression trop élevée - régler l'interrupteur à pression * soupape de sûreté défectueuse - remplacer

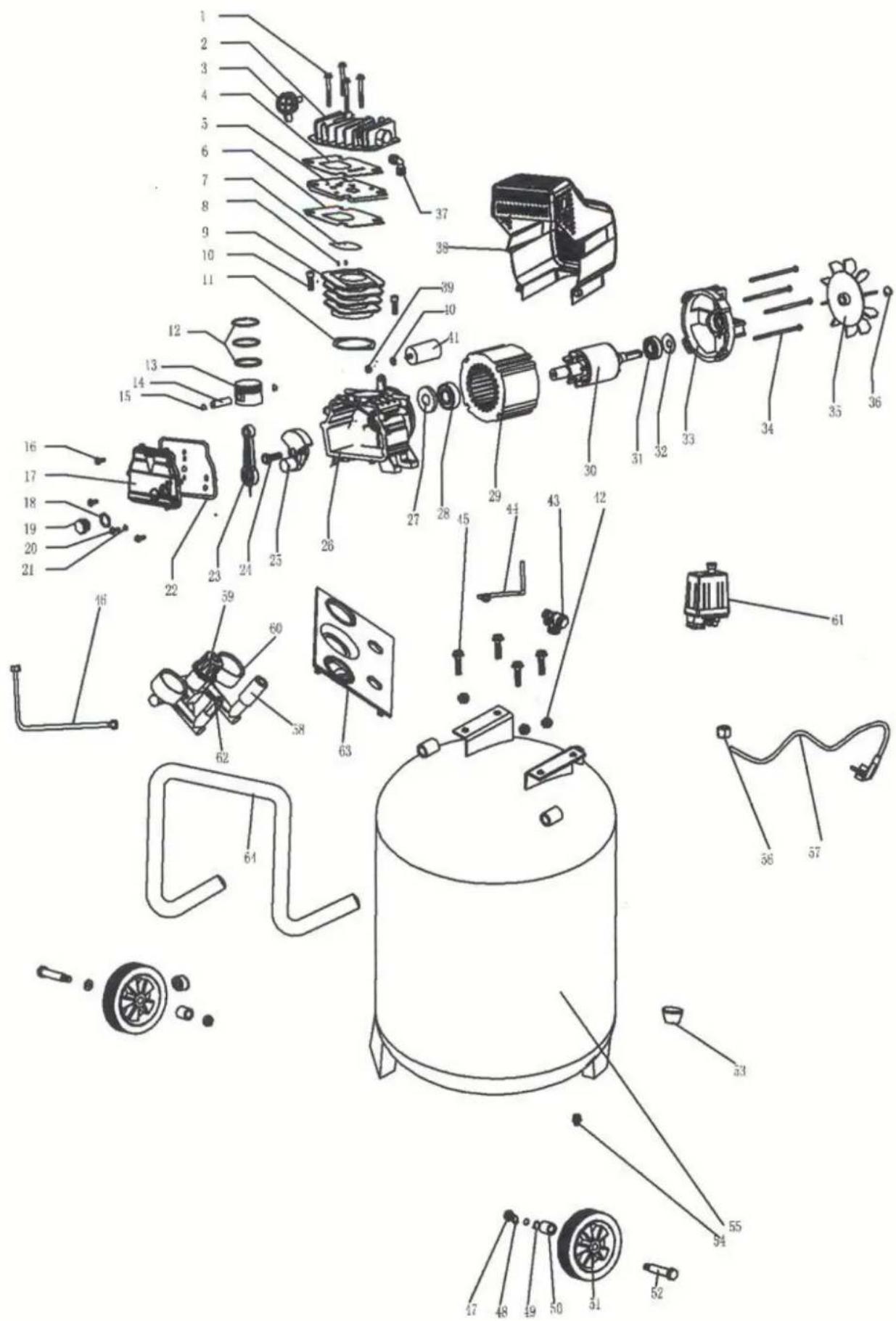

8.0 Donnees techniques

Type HL 360/50 compact
Référence 36852
Nombre de cylindres 1
Nombre d'étages 1
Puissance de moteur 2,5 CV/1,8 kW
Type de courant 230 V/50 Hz
Cuve 50 litres
Contenu du carter 0,8 litres
Pression de service 6 bar
Pression maximale	8 bar
Niveau sonore	95 dB(A)/7 m
Débit	360 l/min.
Protégé par	16 amp.
Service	30% par 60 min.
Poids	38 kg
Dimensions (lxlxh)	480x410x1050 mm

Tous les compresseurs ont la Euro-Norme (Poinçon CE)

Plaques de signalisation de danger

Les plaques qui sont appliquées sur le compresseur font partie de la machine ; elles ont été appliquées pour des raisons de sécurité et ne doivent être enlevées ou détériorées sous aucun prétexte.

Les déchets électriques ne peuvent être traités de la même manière que les ordures ménagères ordinaires. Procéder à leur recyclage, là où il existe des installations adéquates. S'adresser aux autorités locales compétentes ou à un revendeur agréé pour se renseigner à propos des procédés de collecte et de traitement.

Signature du vendeur Timbre du vendeur

Seulement valide avec timbre/

En cas de réclamation, retourner la machine/l'appareil pourvu(e) du certificat de garantie dûment rempli et de la facture franc de port.

Naam/Name/Name/Nom/Nombre :

Adres/Adresse/Address/Adresse/Dirección :

Place/Ville/Ciudad :....

Le délai de garantie de la machine/de l'appareil est de 12 mois, à compter de la date d'acquisition. Au cas où des difficultés techniques dues à des défauts de matériau ou de construction se présenteraient pendant ce délai, la garantie concernera tant les pièces détachées que la main-d'œuvre. On ne pourra prétendre à aucune garantie dans les cas suivants:

• Les instructions prévues par la notice n'ont pas été respectées.
• La modification de la machine/de l'appareil empêche son fonctionnement, même si les pièces appropriées ont été utilisées.
• Dégâts matériels dus au fait que la machine/l'appareil est tombée, a gelé, heurté quelque chose ou qu'elle (qu'il) a été mal démontée, branchée incorrectement sur le réseau etc.
• Dégáts matériels dus à l'emploi de rallonges faisant moins de 2,5 qmm. Seulement en cas de 230V.

Au cas où la réclamation serait retenue, la machine/l'appareil sera renvoyé(e) franc de port à l'issue des travaux de réparation. Il ne sera accordé aucun dédommagement ultérieur.

Déclaration ce de conformité

Nous, V. R. B. FRIESLAND B. V., P. O. Box 114, 8900 AC Leeuwarden, Pays-Bas, déclarons entièrement sous notre propre responsabilité que les produits

compresseurs HL 360/50 AIRPRESS

auquel cette déclaration a trait sont conformes à la directive machines 98/37/EC, 97/23/EC, la directive EMC 89/336/EC, EN 1012-1 – EN 60204-1 – EN 60335-1 – EN 55014-1 – EN 55014-2 – EN 61000-3-2 – EN 61000-3-3, la directive basse tension 73/23/EC et les directives 87/404/EC et 2006/42/EC - 2004/108/EC - 2006/95/EC - 2009/105/EC - 2000/14/EC.

Pays-Bas, Leeuwarden, le 07.01.2013
