AW1COR120m - Commutateur horaire numérique ABB - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur horaire numérique
Marque	ABB
Modèle	AW1COR120m
Alimentation	230 V AC, 50/60 Hz
Puissance absorbée	0,5 W
Capacité de commutation	16 (4) A, 250 V~
Précision de marche	± 1 seconde/jour à 23 °C
Type de programmation	À pins (chaque pin = 120 minutes)
Nombre de pins	64
Réserve de marche (batterie)	150 heures
Type de batterie	NiMH rechargeable, interchangeable
Température de fonctionnement	-10 °C à +50 °C
Indice de protection	IP20
Dimensions (modules)	2,5 modules DIN
Fonctions	Commutation automatique, manuelle, arrêt forcé
Entretien	Nettoyer avec un chiffon sec, sans solvants
Sécurité	Installation par un personnel qualifié ; couper l’alimentation avant intervention
Pièces détachées	Batterie de rechange (réf. V80H ou équivalent)
Normes	EN 60730-2-7, directives 2014/35/UE et 2014/30/UE

FOIRE AUX QUESTIONS - AW1COR120m ABB

Comment programmer le commutateur horaire AW1COR120m ?

Soulevez le capot transparent, déplacez les pins à l'intérieur du cadran pour définir les plages horaires. Chaque pin correspond à 120 minutes de fonctionnement. Tournez le cadran dans le sens des aiguilles d'une montre pour régler l'heure actuelle, puis refermez le capot.

Quelle est la durée de la réserve de marche ?

La réserve de marche est assurée par une batterie NiMH rechargeable intégrée, offrant une autonomie de 150 heures en cas de coupure de courant.

Comment remplacer la batterie ?

Déconnectez l'alimentation électrique, retirez la batterie usagée et insérez une batterie neuve de type V80H ou équivalent. Reconnectez l'alimentation. Respectez les consignes de recyclage DEEE.

Peut-on utiliser le commutateur en mode manuel ?

Oui, le sélecteur à trois positions permet de choisir entre automatique, arrêt forcé (contact ouvert) et marche forcée (contact fermé en permanence).

Quels types de charges peut-il commander ?

Il peut commander des charges résistives et inductives jusqu'à 16 A (4 A pour les charges inductives) sous 250 V~, comme les lampes à incandescence, fluorescentes, halogènes, LED, etc.

Le commutateur est-il compatible avec les tableaux électriques domestiques ?

Oui, il occupe 2,5 modules DIN et s'installe sur rail DIN dans une armoire électrique. L'installation doit être effectuée par un professionnel.

Que faire si le commutateur ne fonctionne pas après une coupure de courant ?

Vérifiez que la batterie est correctement insérée et chargée. Si le problème persiste, remplacez la batterie. Assurez-vous également que l'alimentation électrique est rétablie.

Quelle est la précision de l'horloge ?

La précision est de ± 1 seconde par jour à une température ambiante de 23 °C.

Comment nettoyer le commutateur horaire ?

Utilisez un chiffon sec et doux. N'utilisez pas de solvants ou de produits abrasifs qui pourraient endommager le boîtier.

Quelles sont les normes de sécurité applicables ?

Le produit est conforme aux directives européennes 2014/35/UE (basse tension) et 2014/30/UE (compatibilité électromagnétique), selon la norme EN 60730-2-7.

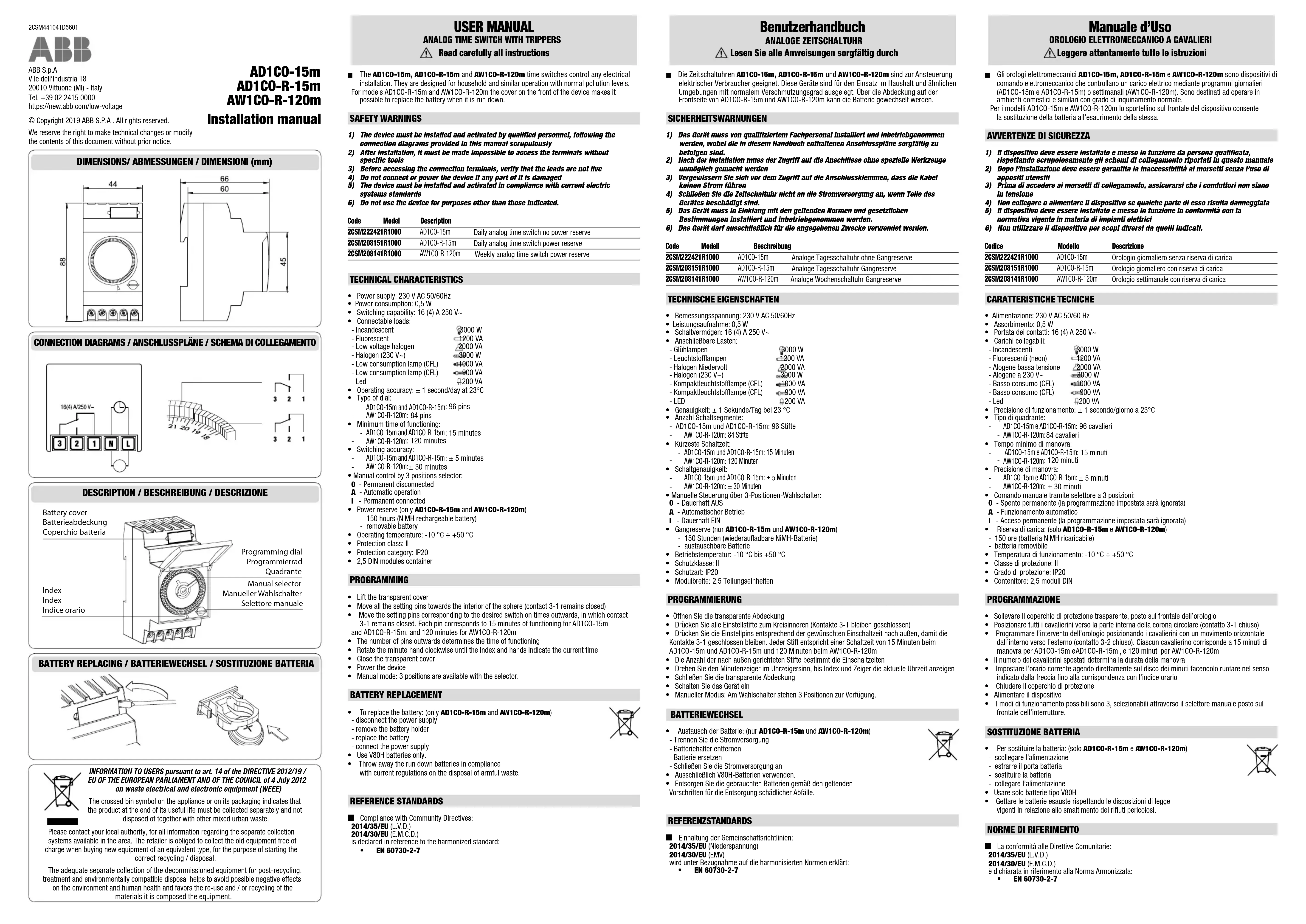

MODE D'EMPLOI AW1COR120m ABB

Lisez attentivement les instructions

Les horloges AD1C0-15m, AD1C0-R-15m et AW1C0-R-120m permettent le contrôle de tous

types d'installation électriques. Ils sont conçus pour les foyers avec des niveaux de pollution

Usuels. Pour les modèles AD1C0-R-15m et AW1C0-R-120m, le couvercle face-avant permet le

changement de la batterie lorsqu'elle n'est plus alimentée.

Avertissements de sécurité

1) Le produit doit être installé et mis en service par un personnel qualifié, en suivant

scrupuleusement les schémas de câblage fournis dans ce manuel

2) Après l'installation, il devra être impossible d'accéder aux bornes sans l'usage d'outil en équivalents.

d'outils spécifiques 21. Avant de céder aux

3) Avant d'accéder aux connexions, vérifiez que le produit n'est pas sous tension 4) Ne mettez pas le produit sous tension si une partie du produit est endommagée

5) Le produit doit être installé et mis en service en adéquation avec les appareils de

6) Ne pas utiliser ce produit dans des intentions autres que celles indiquées

Code Modèle Description

2CSM222421R1000 AD1CO-15m Horloge analogique journalière sans réserve de marche

2CSM208151R1000 AD1C0-R-15m Réserve de marche de l'horloge analogique journalière

2CSM208141R1000 AW1C0-R-120m Réserve de marche de l'horloge analogique hebdomadaire

Caractéristiques techniques

• Alimentation: 230 V AC 50/60Hz

• Puissance: 0.5 W

- Capacité de commutation: 16 (4) A 250 V--

- Charges:

- Incandescent

- Fluorescent Halogenie basse tension

- Halogénie basse tension - Halogénie (230 V.)

- Halogenic (250 V=7) - Lamne basse consommation (CEL)

- Lampe basse consommation (CFL)

- Led

- Précision : ± 1 seconde/jour à 23°C

- Type de cadran

- AWTCO-R-120ml: 64 pins • Temps de fondationnement

- 40100-15m et 40100-B-15m: 15 minutes

- Précision de commutation:

- Contrôle manuel par les trois positions du sélecteur - Complètement déconnecté

- Constantement déconnecté - Automatique

I - Permanent

- Puissance de réserve (uniquement AD1C0-R-15m et AW1C0-R-120m)

- 150 heures (Batterie rechargeable NiMH)

- Batterie extractable

• Température de fonctionnement: -10 °C ÷ +50 °C

- Classe de protection:

- Degre de protection: IP20 - 2.5 modules

2,0 modulos

Programmation

- Soulever le couvercle transparent

- Déplacez l'ensemble des pins de réglage à l'intérieur de la sphère (le contact 3-1 reste fermé)

- Déplacez l'ensemble des pins de réglage sur le temps désiré. Chaque pin correspond à 15min

de fonctionnement pour AD1CO-15m et AD1CO-R-15m, et 120 minutes pour AW1CO-R-120m

- Le nombre de pins détermine le temps de fonctionnement.

- Tournez dans le sens des aiguilles d'une montre jusqu'à ce que les index indiquent le temps actuel

• Fermez le capot transparent

- Alimentez le produit - Mode manual: 3 pcs

- Mode mandel. 3 positions sont disponibles pour le sélecteur

Remplacement de la batterie

• Pour remplacer la batterie : (uniquement AD1C0-R-15m et AW1C0-R-120m)

- Déconnectez l'alimentation

- Retirez la batterie

- Remplacer la batterie

- Connectez l'alimentation - Utilisez univement des batteries 100IU

- Utilisez uniquement des batteries v80H. - Jetez la batterie conformément à la DEEE indiquée dans cette notice

Standards et certifications

■ Conformité aux directives communautaires

2014/35/EU (L. V. D.)

2014/30/EU (E. M. C. D.)

est déclarée en référence à la norme harmonisée :

• EN 60730-2-7
