Type de produit	Commutateur horaire analogique
Modèle	AD1NOR15m
Marque	ABB
Alimentation	230 V, 50/60 Hz
Puissance consommée	0.5 W
Précision	±1 seconde/jour à 23 °C
Temps de commutation minimum	15 minutes
Précision de commutation	±5 minutes
Type de programmation	Par picots (96 positions)
Réserve de marche	Environ 200 heures
Température de fonctionnement	-10 °C à +45 °C
Température de stockage	-20 °C à +60 °C
Degré de protection	IP20
Classe de protection	Classe II
Montage	Rail DIN, 1 module (18 mm)
Dimensions (L x H x P)	Environ 18 x 90 x 65 mm
Poids	Environ 0.1 kg
Normes	EN60730-2-7
Nombre de voies	1
Type de contact	Inverseur (NO/NF)

FOIRE AUX QUESTIONS - AD1NOR15m ABB

Comment installer l'appareil en toute sécurité ?

L'installation doit être réalisée par un personnel qualifié. Avant toute intervention, coupez l'alimentation et vérifiez que le produit n'est pas sous tension. Montez sur rail DIN (1 module) et respectez les schémas de raccordement.

Comment programmer les heures de commutation ?

Déplacez tous les picots vers la droite, puis basculez vers la gauche ceux correspondant aux créneaux horaires où le contact 1-2 doit être fermé. Le temps de commutation minimum est de 15 minutes.

Comment régler l'heure ?

Connectez l'alimentation 230 V. Le cadran analogique tourne automatiquement. Aucun réglage manuel de l'heure n'est nécessaire.

Que signifie le sélecteur manuel à 3 positions ?

Position I : contact fermé en permanence. Position 0 : contact ouvert en permanence. Position AUTO : fonctionnement selon la programmation.

Quelle est la précision de l'horloge ?

La précision est de ±1 seconde par jour à 23 °C, et la précision de commutation est de ±5 minutes.

Quels types de charges peut-il commander ?

Il peut commander des charges résistives (lampes incandescentes), fluorescentes et halogènes basse tension. Pour les LED, vérifiez la puissance minimale.

Quelle est l'autonomie de la réserve de marche ?

Ce modèle (AD1NOR15m) dispose d'une réserve de marche d'environ 200 heures en cas de coupure de courant.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux. N'utilisez pas de solvants, d'alcool ou de produits abrasifs.

Quelles sont les conditions d'utilisation ?

Température de fonctionnement : -10 °C à +45 °C. Humidité normale. Niveau de pollution 2. Usage intérieur uniquement.

L'appareil est-il conforme aux normes ?

Oui, il est conforme aux directives 2014/35/UE (basse tension) et 2014/30/UE (compatibilité électromagnétique), selon la norme harmonisée EN60730-2-7.

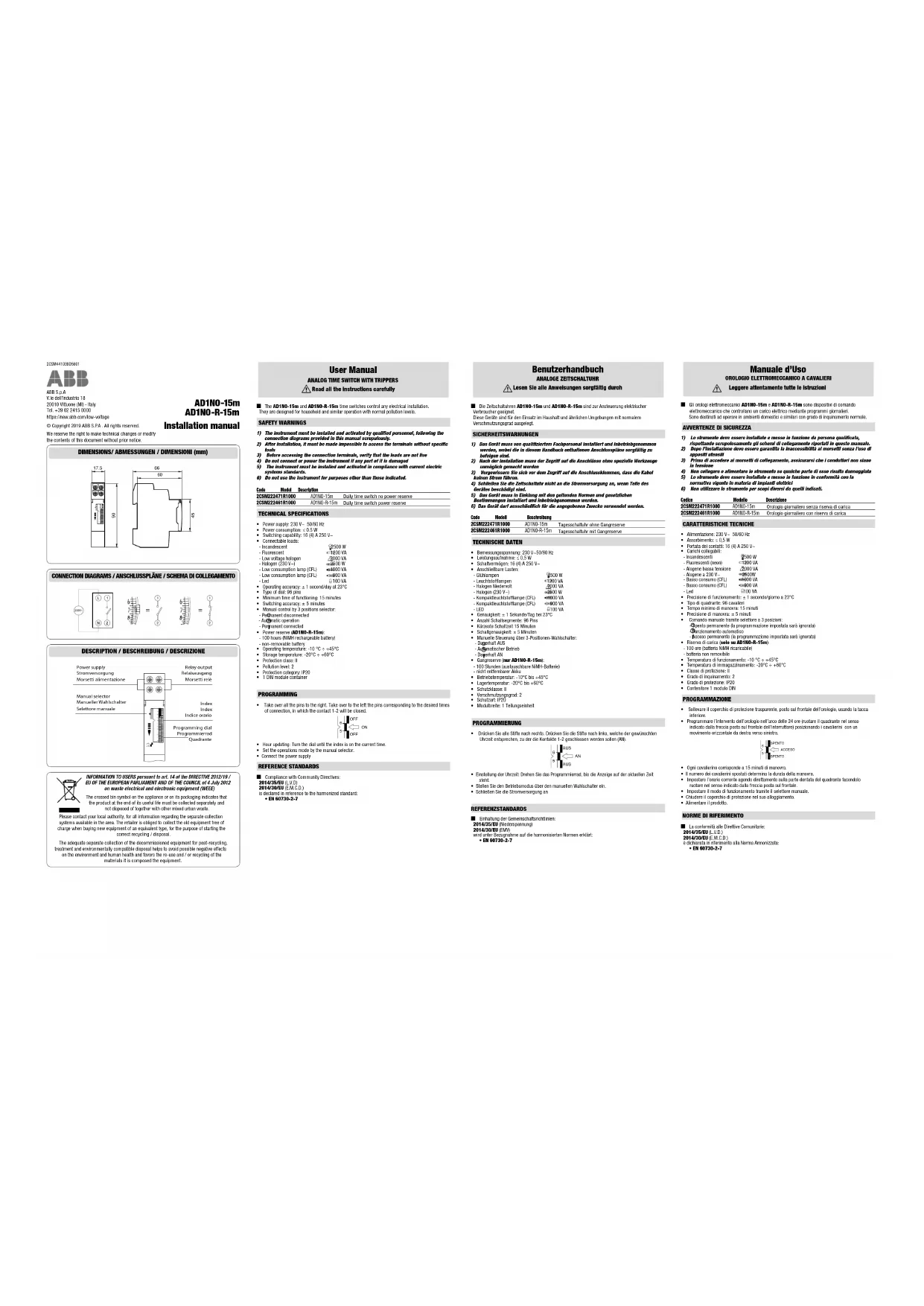

MODE D'EMPLOI AD1NOR15m ABB

1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

1. Modulus of

PROGRAMACION

Guide d'installation

HORLOGE ANALOGIQUE A. Lize attentivement les instructions

• Les horloges ADIN10-15m. ADIN0-R-15m permettent le contrôle de tous types d'installation électriques, il sont concurs pour les foyer avec des niveaux de pollution usuels.

AVERTISSEMENTS DE SECURITÉ

1) Le produit doit être instellé et mls en service par un personnel qualifié, en suivant l'approvagement des schémas de réduite faissée dans ce manuel.
21. Anres l'installation, il devra etre Impossible d'acceder aux hornes sans l'usage
d'outils specifiques
3) Avant d'acceder aux connexions, verifiez que le produit ne soit pas sous tension.
4) Ne mettez pas le produit sous tension si une partie du produit est endommagee
5) Le produit doit etre installe en mis en service en adequation avec les appareils de
6.1 No more than one shareholder and at least one shareholder are subject to rules
2. In the case of we have

Model Description

CHARACTERISTIQUES TECHNIQUES

ZSM22427A1R1000 INAD10-15m Horloque analogue journalière sans réserve de marche
ZSM22426A1R1000 INAD10-R-15m Reserve de reserve de l'horizontique analogue journalière
Alimentation: 230V_ 50/60 Hz
Puisance: 0.5W
Capacit
Charges
-IFKANDESCENT
- Fluorescent
Haloene desse tension Ustaining (239V)
10000000000000000000
Large base concentration (GBL)
L
Precislon: +1 seconds/our a 23oC
Type de cadran: 96 pins
Temps de fonctionnement minimum; 15 minutes
Precision de commutation: ± 5 minut
- Contrôle manuel par les trois positions du selecteur:
-Constamment deconnecte 1
A
-Consignment contract
Follissance de rereive (AFTNO-R-159)
Pertoeae (nne)
Temperatures de fonctionnement: -10oC+45oC
Temperature do stockpoc: 2016-60%
- Classe de protection:
Niveau de pollution: 2
- Degre de protection: IP20
1 modul

PROGRAMMATION

• Déplacez tous les pins vers la droite. Déplacez avec la gauche tous les pins correspondant aux temps qu'on saufait rélier, dans lesquels les contacts 1-2 seront fermes.

• Mise à jour horsaire

• Reglez les modes d'opération avec le selecteur manuel

Connectez I'alimentation

STANDARDS ET CERTIFICATION

Conformité aux directives communautaires
2014/35/EU/LYD)
2014/30/EU (E.M.C.D)
est déclarée en reference à la norme harmonisée

EN60730-2-7
