Type de produit	Commutateur horaire analogique
Marque	ABB
Modèle	AD1CO15m
Alimentation	220 V AC, 50/60 Hz
Type de cadran	Analogique à sphère
Temps de fonctionnement minimum	15 minutes
Précision de commutation	Sélecteur 3 positions (0 - Arrêt, A - Automatique, I - Marche forcée)
Puissance de commutation max	Halogène BT 4000 VA, Lampe basse consommation (CFL) 800 VA, LED 200 VA
Température de fonctionnement	-10°C à +50°C
Degré de protection	IP20
Dimensions	3,5 modules (largeur 17,5 mm par module)
Programmation	Par déplacement de pins (chaque pin = 15 min de fonctionnement)
Fonctions	Commutation horaire automatique, marche forcée, arrêt forcé
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de produits chimiques
Sécurité	Installation par électricien qualifié, couper l'alimentation avant intervention
Conformité	Directives 2014/35/EU et 2014/30/EU, norme EN 60730-2-7
Poids (estimé)	Environ 100 g

FOIRE AUX QUESTIONS - AD1CO15m ABB

Comment régler l'heure sur l'horloge AD1CO15m ?

Pour régler l'heure, soulevez le couvercle transparent, puis tournez la sphère dans le sens des aiguilles d'une montre jusqu'à ce que l'index indique l'heure actuelle. Refermez le capot et alimentez l'appareil.

Comment programmer les périodes de commutation ?

Déplacez les pins de réglage à l'intérieur de la sphère pour définir les créneaux de fonctionnement. Chaque pin correspond à 15 minutes. Plus vous placez de pins, plus la durée de fonctionnement est longue. Tournez la sphère pour aligner l'heure actuelle.

Que signifie chaque position du sélecteur (0, A, I) ?

La position 0 maintient la sortie constamment déconnectée (arrêt forcé). La position A (Automatique) active le programme horaire défini par les pins. La position I (Marche forcée) maintient la sortie constamment connectée.

Comment remplacer la batterie sur ce modèle ?

Le modèle AD1CO15m ne possède pas de batterie de réserve. Seuls les modèles AD1CO-R-15m et AW1CO-R-120m sont équipés d'une batterie rechargeable. Pour ceux-ci, déconnectez l'alimentation, retirez l'ancienne batterie (type V80H), remplacez-la et reconnectez l'alimentation.

Que faire si l'horloge ne fonctionne pas ?

Vérifiez d'abord l'alimentation (220 V AC). Assurez-vous que le sélecteur est sur une position correcte (A pour automatique). Contrôlez que la sphère tourne librement et que les pins sont bien en place. Si le problème persiste, contactez un électricien qualifié.

Quelle est la puissance maximale des lampes commandées ?

La puissance maximale varie selon le type de lampe : halogène basse tension : 4000 VA, lampe basse consommation (CFL) : 800 VA, lampe basse consommation (CPE) : 300 VA, LED : 200 VA.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. N'utilisez jamais de solvants, de produits chimiques ou de nettoyants abrasifs. Assurez-vous que l'appareil est hors tension avant le nettoyage.

L'horloge peut-elle être utilisée en extérieur ?

Non, ce produit est conçu pour une installation intérieure uniquement. Son indice de protection IP20 ne le protège pas contre l'humidité ou les intempéries. Il doit être installé dans un tableau électrique sec.

Comment vérifier le bon fonctionnement ?

Après installation et programmation, mettez l'appareil sous tension et réglez le sélecteur sur la position A. Vérifiez que la charge connectée s'allume et s'éteint selon les créneaux programmés. Utilisez la position I pour un test manuel.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez également demander une version traduite dans votre langue en saisissant votre adresse email sur le site.

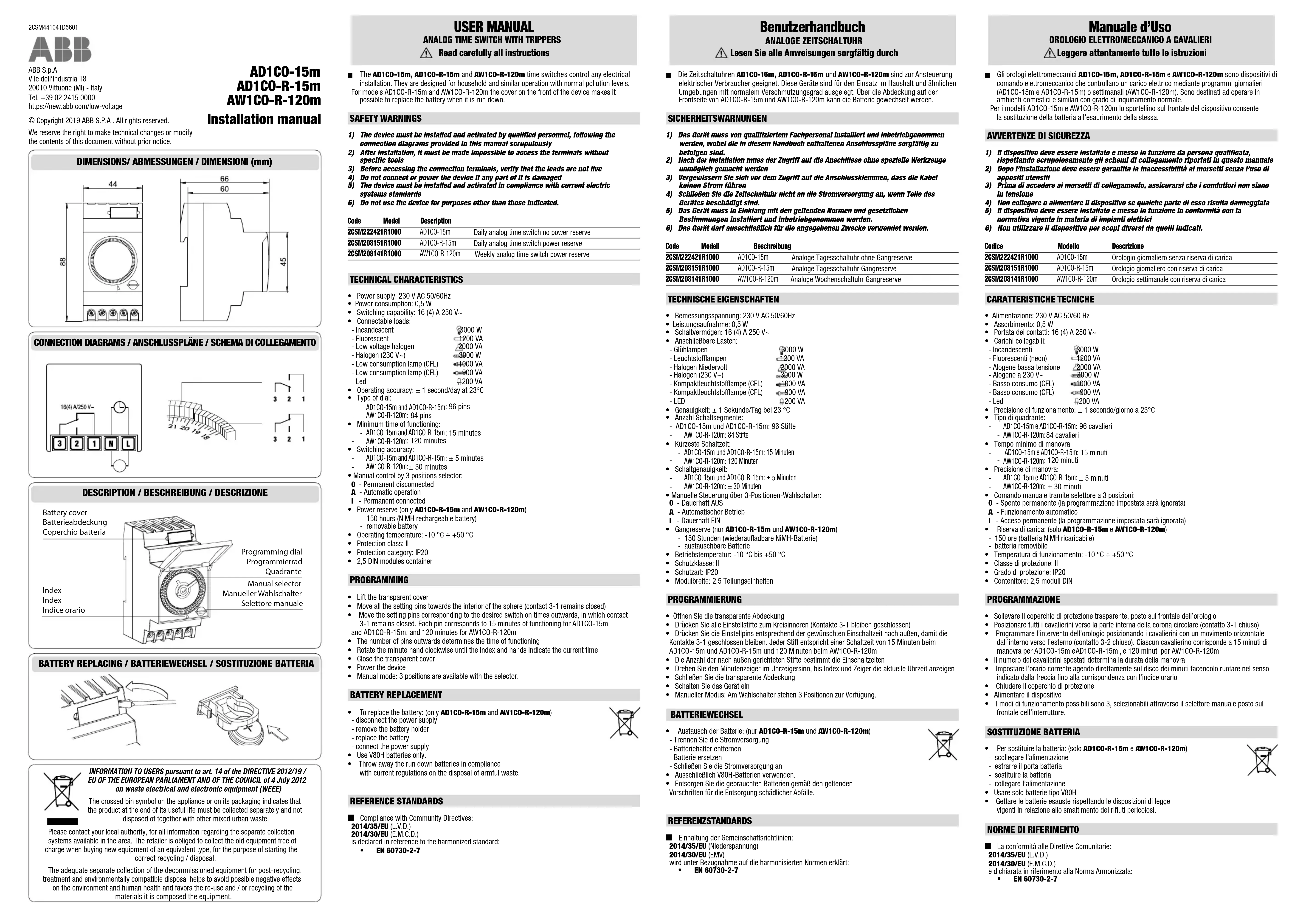

MODE D'EMPLOI AD1CO15m ABB

Lisez attentivement les instructions

Les horloges AD1C0-15m, AD1C0-R-15m et AW1C0-R-120m permettent le contrôle de tous

types d'installation électriques. Ils sont conçus pour les foyers avec des niveaux de pollution

usuels. Pour les modèles AD100 R 15m et AW100 R 120m, le couvercle fois avant normal le

Pour les modèles ADTCO-R-T5m et AMTCO-R-T20m, le couver changement de la batterie lorsqu'elle n'est plus alimentée.

changement

Avertissements de sécurité

1) Le produit doit être installé et mis en service par un personnel qualifié, en suivant

scrupuleusement les schémas de câblage fournis dans ce manuel

2) Après l'installation, il devra être impossible d'accéder aux bornes sans l'usage d'une clé en équivalents.

1. Avant de céder au

3) Avant d'accéder aux connexions, vérifiez que le produit n'est pas sous tension 4) Ne mettez pas le produit sous tension si une partie du produit est endommagée

5) Le produit doit être installé et mis en service en adéquation avec les appareils de

6) Ne pas utiliser ce produit dans des intentions autres que celles indiquées

1.2 22.44

Code Modèle Description

2CSM222421R1000 AD1CO-15m Horloge analogique journalière sans réserve de marche

2CSM208151R1000 AD1C0-R-15m Réserve de marche de l'horloge analogique journalière

2CSM208141R1000 AW1C0-R-120m Réserve de marche de l'horloge analogique hebdomadaire

(No text)

Caractéristiques techniques

• Alimentation: 220 V AC 50/60Hz

- Halogène basse tension

- Lampe basse consommation (CFL) = 4000 VA - Lampe basse consommation (CEL) = 800 VA

- Lampe basse consommation (CPE) = 300 VA - Led = 200 VA

• Pré

• Type de cadran:

• Temps de fonctionnement minimum: AD100, 15m et AD100, D, 15m; 15 min

• Précision de commutation:

- Contrôle manuel par les trois positions du sélecteur

0 - Constamment déconnecté

A - Automatique I. Permanent

• Puissance de réserve /u

- Puissance de réserve (uniquement AB100-N-15mm et AN100-N-120mm) - 150 heures (NiMH Batterie rechargeable)

- Batterie extractable

• Température de fonctionnement: -10 °C ÷ +50 °C

- Classe de protection:

- Degré de protection: IP2 - 3.5 modules

• 2,5 modules

Programmation

• Soulevez la couvercle transparent

- Souverl le couvercie transparent - Déplacez l'ensemble des pins de réglage à l'intérieur de la sphère (le contact 3-1 reste fermé)

- Déplacez l'ensemble des pins de réglage sur le temps désiré. Chaque pin correspond à 15min

de fonctionnement pour AD1CO-15m et AD1CO-R-15m, et 120 minutes pour AW1CO-R-120m

- Le nombre de pins détermine le temps de fonctionnement.

- Tournez dans le sens des aiguilles d'une montre jusqu'à ce que les index indiquent le temps actuel

• Fermez le capot transparent

- Alimentez le produit - Mode manual: 3 no

- Mode mandel. 3 positions sont disponibles pour le sélecteur

Remplacement de la batterie

• Pour remplacer la batterie : (uniquement AD1C0-R-15m et AW1C0-R-120m)

- Déconnectez l'alimentation

- Retirez la batterie

- Remplacer la batterie

- Connectez l'alimentation

• Utilisez uniquement des batteries V80H.

- Jetez la batterie conformément à la DEEE indiquée dans cette notice

Standards et certifications

■ Conformité aux directives communautaires

2014/35/EU (L. V. D.)

2014/30/EU (E. M. C. D.)

est déclarée en référence à la norme harmonisée :

• EN 60730-2-7
