Type de produit	Horloge analogique journalière
Modèles	AD1CO-15m (sans réserve), AD1C0-R-15m (avec réserve), AW1C0-R-120m (hebdomadaire)
Alimentation	230 V AC, 50/60 Hz
Puissance absorbée	0.5 W
Capacité de commutation	16 (4) A, 250 V~
Précision	± 1 seconde/jour à 23 °C
Réserve de marche	150 heures (NiMH rechargeable) sur modèles R
Type de cadran	64 broches (modèle AW1C0-R-120m)
Temps de programmation par broche	15 min (AD1C0), 120 min (AW1C0)
Température de fonctionnement	-10 °C à +50 °C
Classe de protection	II
Degré de protection	IP2
Dimensions	2,5 modules (AD1C0) / 2,0 modules (AW1C0)
Batterie	Rechargeable, extractible (modèles R)
Remplacement batterie	Utiliser uniquement batterie type NiMH 80H ou équivalent
Normes	EN 60730-2-7, directives 2014/35/EU et 2014/30/EU
Installation	Par personnel qualifié, hors tension
Entretien	Nettoyer avec un chiffon sec ; remplacer la batterie selon instructions
Réparabilité	Batterie remplaçable, pas de pièces détachées supplémentaires fournies

FOIRE AUX QUESTIONS - AD1COR15m ABB

Comment programmer l'horloge AD1COR15m ?

Soulevez le couvercle transparent, déplacez les broches de réglage sur le temps désiré (chaque broche correspond à 15 minutes pour ce modèle). Tournez le cadran dans le sens des aiguilles jusqu'à l'heure actuelle, refermez le capot et alimentez le produit.

Que faire si l'horloge ne s'allume pas ?

Vérifiez l'alimentation 230 V AC. Si l'horloge est un modèle avec réserve (R), la batterie peut être déchargée : remplacez-la par une batterie NiMH type v80H. Assurez-vous que le sélecteur manuel n'est pas en position 'Arrêt'.

Comment remplacer la batterie de réserve ?

Déconnectez l'alimentation, retirez l'ancienne batterie, insérez une nouvelle batterie NiMH compatible (type 80H), puis reconnectez l'alimentation. Jetez l'ancienne batterie conformément à la réglementation DEEE.

Quelle est la durée de la réserve de marche ?

La réserve de marche est de 150 heures pour les modèles AD1C0-R-15m et AW1C0-R-120m, grâce à une batterie NiMH rechargeable.

Puis-je utiliser l'horloge avec des lampes LED ?

Oui, la capacité de commutation est de 16 (4) A sous 250 V, ce qui permet de commander des charges LED, halogènes, fluorescentes, etc. Vérifiez la puissance totale ne dépasse pas la limite.

Comment passer en mode manuel ?

Utilisez le sélecteur à 3 positions : position 'I' pour marche forcée, position '0' pour arrêt forcé, et position 'Auto' pour le fonctionnement automatique programmé.

Quelle est la précision de l'horloge ?

La précision est de ±1 seconde par jour à une température de 23 °C.

L'horloge est-elle adaptée à une installation extérieure ?

Non, le degré de protection IP2 indique une protection contre les corps solides supérieurs à 12 mm, mais pas contre l'eau. Elle est conçue pour un usage intérieur.

Que signifient les broches sur le cadran ?

Chaque broche correspond à un intervalle de temps : 15 minutes pour AD1C0-15m et AD1C0-R-15m, 120 minutes pour AW1C0-R-120m. En les positionnant, vous définissez les périodes de commutation.

Comment nettoyer l'horloge ?

Utilisez un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs. Pour le remplacement de la batterie, suivez les instructions du manuel.

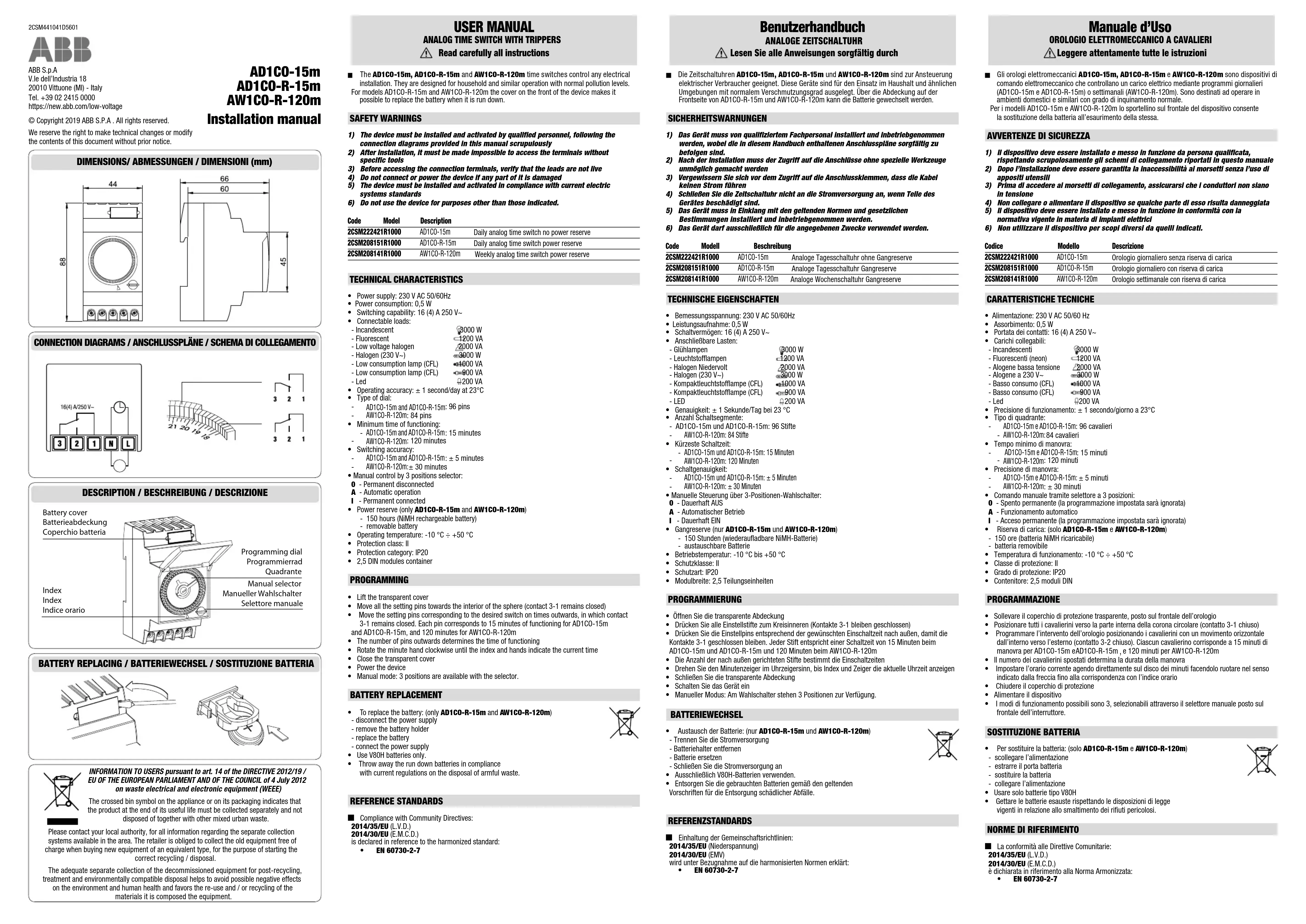

MODE D'EMPLOI AD1COR15m ABB

Lisez attentivement les instructions

Les horloges AD1C0-15m, AD1C0-R-15m et AW1C0-R-120m permettent le contrôle de tous

types d'installation électriques. Ils sont conçus pour les foyers avec des niveaux de pollution

Usuels. Pour les modèles AD1C0-B-15m et AW1C0-B-120m, le couvercle face-avant permet le

Changement de la batterie lorsqu'elle n'est plus alimentée.

Avertissements de sécurité

1) Le produit doit être installé et mis en service par un personnel qualifié, en suivant

scrupuleusement les schémas de câblage fournis dans ce manuel

2) Après l'installation, il devra être impossible d'accéder aux bornes sans l'usage d'outil en équivalents.

d'outils spécifiques 21. Avant de céder aux

3) Avant d'accéder aux connexions, vérifiez que le produit n'est pas sous tension 4) Ne mettez pas le produit sous tension si une partie du produit est endommagée

5) Le produit doit être installé et mis en service en adéquation avec les appareils de

6) Ne pas utiliser ce produit dans des intentions autres que celles indiquées

Code Modèle Description

2CSM222421R1000 AD1CO-15m Horloge analogique journalière sans réserve de marche

2CSM208151R1000 AD1C0-R-15m Réserve de marche de l'horloge analogique journalière

2CSM208141R1000 AW1C0-R-120m Réserve de marche de l'horloge analogique hebdomadaire

Caractéristiques techniques

• Alimentation: 230 V AC 50/60Hz

• Puissance: 0.5 W

- Capacité de commutation: 16 (4) A 250 V--

- Charges:

- Incandescent

- Fluorescent Halogening base tension

- Halogénie basse tension - Halogénie (220 V.)

- Halogenic (250 V=7) - Lamne basse consommation (CEL)

- Lampe basse consommation (CFL)

- Led

- Précision : ± 1 seconde/jour à 23°C

• Type de cadran

- AWTCO-R-120ml: 64 pins • Temps de fondationnement

- 40100-15m et 40100-B-15m: 15 minutes

- Précision de commutation:

- Contrôle manuel par les trois positions du sélecteur - Complètement déconnecté

- Constantement déconnecté - Automatique

I - Permanent

- Puissance de réserve (uniquement AD1C0-R-15m et AW1C0-R-120m)

- 150 heures (Batterie rechargeable NiMH)

- Batterie extractable

• Température de fonctionnement: -10 °C ÷ +50 °C

- Classe de protection: II

- Degre de protection: IP2 - 2.5 modules

2,0 modulos

Programmation

- Soulever le couvercle transparent

- Déplacez l'ensemble des pins de réglage à l'intérieur de la sphère (le contact 3-1 reste fermé)

- Déplacez l'ensemble des pins de réglage sur le temps désiré. Chaque pin correspond à 15min

de fonctionnement pour AD1CO-15m et AD1CO-R-15m, et 120 minutes pour AW1CO-R-120m

- Le nombre de pins détermine le temps de fonctionnement.

- Tournez dans le sens des aiguilles d'une montre jusqu'à ce que les index indiquent le temps actuel

• Fermez le capot transparent

- Alimentez le produit - Mode manual: 3 no

- Mode mandel. 3 positions sont disponibles pour le sélecteur

Remplacement de la batterie

• Pour remplacer la batterie : (uniquement AD1C0-R-15m et AW1C0-R-120m)

- Déconnectez l'alimentation

- Retirez la batterie

- Remplacer la batterie

- Connectez l'alimentation • Utilisant univement des batteries 100IU

• Utilisez uniquement des batteries. • Lisez la batterie conformément à la DEEE indiquée dans cette notice.

- Soise la batterie comportement à la DELE indiquée dans cette notice.

Standards et certifications

■ Conformité aux directives communautaires

2014/35/EU (L. V. D.)

2014/30/EU (E. M. C. D.)

est déclarée en référence à la norme harmonisée :

• EN 60730-2-7
