OAMDual II - Capteur de porte/fenêtre OPTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de porte/fenêtre
Marque	Optex
Modèle	OAMDual II
Dimensions (H x L x P)	125 mm x 267 mm x 61 mm
Poids	270 g
Alimentation	12 à 24 VAC ±10% (50/60 Hz) ou 12 à 30 VDC ±10%
Consommation	< 2,5 W (< 4 VA en AC)
Méthode de détection	Réflexion infrarouge active + effet Doppler micro-ondes (24,125 GHz)
Sortie	Relais forme C (50 V, 0,3 A max)
Zone de détection	Ajustable : zone AIR et radar ; BLUEZONE arrière
Hauteur de montage	2 à 3,50 m
Température de fonctionnement	-20 °C à +55 °C
Indice de protection	IP54
Fonctions principales	Détection de présence, minuterie réglable, modes pluie/neige, direction bidirectionnelle/unidirectionnelle
Entretien et nettoyage	Nettoyer l'extérieur avec un chiffon doux et sec. Ne pas démonter, laver ou réparer.
Sécurité	Risque d'électrocution : couper l'alimentation avant intervention. Utiliser le capot de logement.
Pièces détachées et réparabilité	Accessoires fournis : lentille étroite, outil de réglage, vis. Réparation par un professionnel uniquement.
Informations générales	Conçu pour portes coulissantes automatiques. Ne pas utiliser pour d'autres applications.

FOIRE AUX QUESTIONS - OAMDual II OPTEX

Comment installer le capteur OAMDual II ?

Placez le gabarit de montage à la position souhaitée. Percez deux trous de Ø3,4 mm pour les vis et un trou de Ø8 mm pour le passage du câble. Retirez le capot, fixez le capteur avec les deux vis fournies, puis effectuez le câblage selon le schéma de la notice avant de mettre sous tension.

Que signifie la couleur de la LED ?

La LED indique l'état : jaune clignotant = mise en température, jaune fixe = attente (mode installation), vert fixe = attente (mode marche), bleu = détection BLUEZONE, rouge clignotant = détection 2ème rangée, rouge fixe = détection 3ème rangée, orange = détection radar, vert clignotant lent = saturation, vert clignotant rapide = sensibilité trop faible ou panne.

Comment ajuster la zone de détection ?

Utilisez l'outil de réglage de zone fourni. Pour la zone AIR, tournez la vis de réglage d'angle de profondeur. Pour la zone radar, ajustez la vis d'angle radar et le potentiomètre de sensibilité. Vous pouvez aussi régler la largeur avec la vis de réglage de largeur et utiliser la lentille étroite si nécessaire.

Qu'est-ce que la fonction BLUEZONE ?

La BLUEZONE est une zone de sécurité supplémentaire située vers l'arrière du capteur, qui surveille le seuil de la porte. Elle s'active en mettant l'interrupteur multiple 15 sur ON. Elle permet de détecter une personne ou un objet restant près du seuil pour éviter le coincement.

Comment régler la sensibilité du capteur ?

La sensibilité se règle via les interrupteurs multiples 1 et 2 pour la hauteur de montage (de 2 à 3,50 m) et via le potentiomètre de sensibilité radar (tourner dans le sens horaire augmente la sensibilité). Ajustez selon vos besoins et la hauteur de montage.

Que faire si le capteur ne détecte pas correctement ?

Vérifiez d'abord l'alimentation et le câblage. Assurez-vous que la zone de détection n'est pas obstruée et qu'il n'y a pas de surfaces très réfléchissantes. Contrôlez les réglages des interrupteurs multiples (sensibilité, fréquence, modes). Si le problème persiste, consultez le tableau d'indicateur LED pour identifier une saturation ou une panne.

Quels types d'alimentation sont compatibles ?

Le capteur fonctionne avec une alimentation de 12 à 24 VAC ±10% (50/60 Hz) ou 12 à 30 VDC ±10%. La consommation est inférieure à 2,5 W. Veillez à respecter ces tensions et à couper l'alimentation avant tout branchement.

Le capteur peut-il être utilisé en extérieur ?

Oui, grâce à son indice de protection IP54, il résiste à la poussière et aux projections d'eau. Cependant, il est recommandé d'utiliser le capot de pluie (optionnel) pour une protection renforcée. Évitez les conditions de brouillard, vibrations ou forte réflexion.

Comment entretenir le capteur ?

Nettoyez régulièrement l'extérieur avec un chiffon doux et sec. Ne jamais utiliser d'eau, de produits chimiques ou de nettoyants abrasifs. Ne démontez pas le capteur, car cela présente un risque d'électrocution et endommagerait l'appareil.

Où trouver des pièces de rechange ou faire réparer le capteur ?

Les accessoires fournis incluent une lentille étroite, un outil de réglage, des vis et un câble. Pour toute pièce supplémentaire ou réparation, contactez un installateur professionnel ou le service après-vente Optex. N'essayez pas de réparer vous-même le capteur.

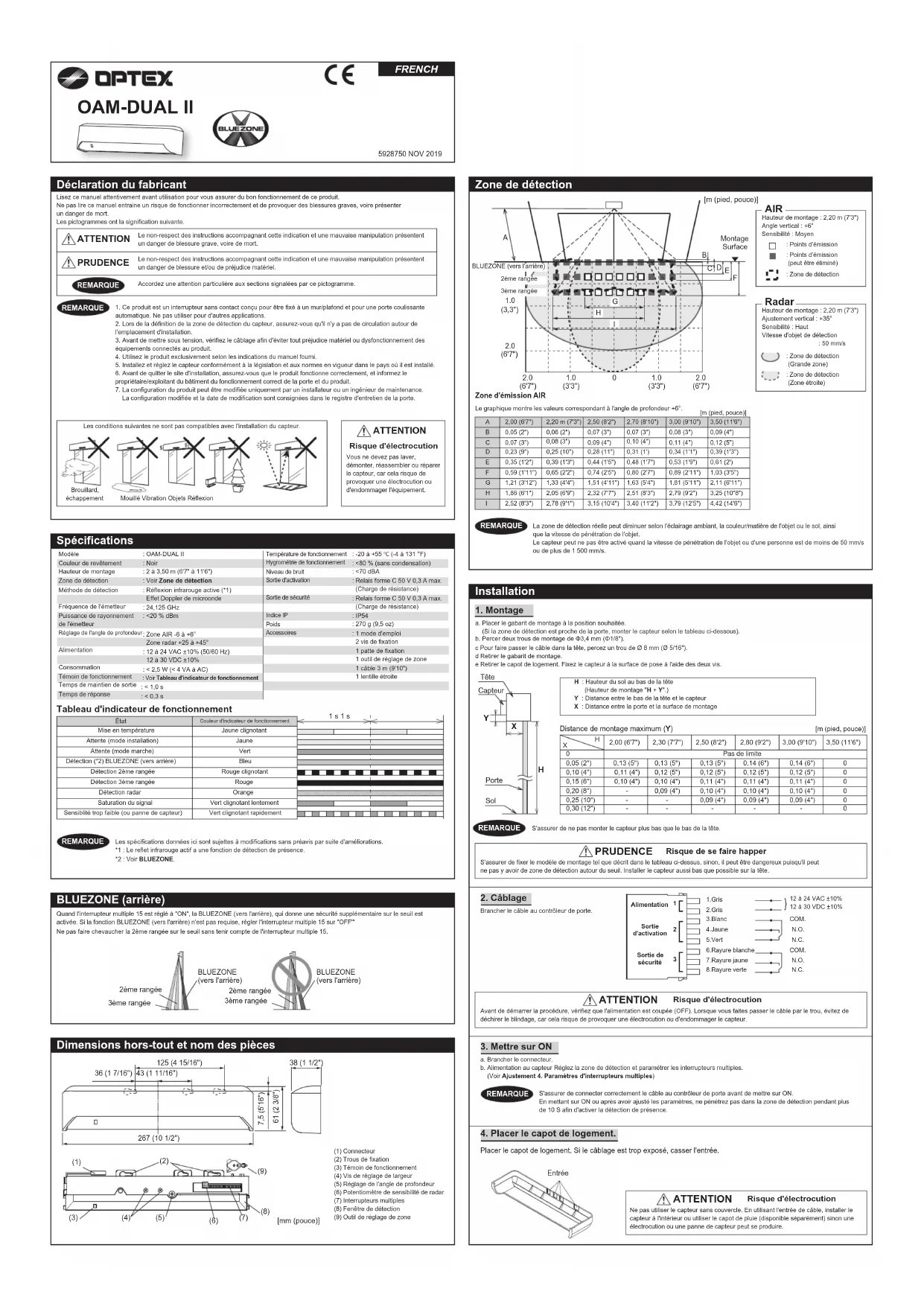

MODE D'EMPLOI OAMDual II OPTEX

Déclaration du fabricant

Lisez ce manuel attentivement avant utilisation pour vous assurer du bon fonctionnement de ce produit.

Ne pas lire ce manuel entraîne un risque de fonctionner incorrectement et de provoquer des blessures graves, voire présenter un danger de mort.

Les pictogrammes ont la signification suivante.

ATTENTION

Le non-respect des instructions accompagnant cette indication et une mauvaise manipulation présentent un danger de blessure grave, voire de mort.

PRUDENCE

Le non-respect des instructions accompagnant cette indication et une mauvaise manipulation présentent un danger de blessure et/ou de préjudice matériel.

REMARQUE

Accordez une attention particulière aux sections signalées par ce pictogramme.

IARQUE

1. Ce produit est un interrupteur sans contact conçu pour être fixé à un mur/plafond et pour une porte coulissante automatique. Ne pas utiliser pour d'autres applications.
2. Lors de la définition de la zone de détection du capteur, assurez-vous qu'il n'y a pas de circulation autour de l'emplacement d'installation.
3. Avant de mettre sous tension, vérifiez le câblage afin d'éviter tout préjudice matériel ou dysfonctionnement des équipements connectés au produit.
4. Utilisez le produit exclusivement selon les indications du manuel fourni.
5. Installez et réglez le capteur conformément à la législation et aux normes en vigueur dans le pays où il est installé.
6. Avant de quitter le site d'installation, assurez-vous que le produit fonctionne correctement, et informez le propriétaire/exploitant du bâtiment du fonctionnement correct de la porte et du produit.
7. La configuration du produit peut être modifiée uniquement par un installateur ou un ingénieur de maintenance. La configuration modifiée et la date de modification sont consignées dans le registre d'entretien de la porte.

Les conditions suivantes ne sont pas compatibles avec l'installation du capteur.

Brouillard, échappement

Mouillé Vibration Objets Réflexion

ATTENTION

Risque d'électrocution

Vous ne devez pas laver, démonter, réassembler ou réparer le capteur, car cela risque de provoquer une électrocution ou d'endommager l'équipement.

Spécifications

Modèle	: OAM-DUAL II	Température de fonctionnement	:-20 à +55 °C (-4 à 131 °F)
Couleur de revêtement	: Noir	Hygrométrie de fonctionnement	:<80 % (sans condensation)
Hauteur de montage	: 2 à 3,50 m (67° à 116°)	Niveau de bruit	:<70 dBA
Zone de détection	: Voir Zone de détection	Sortie d'activation	: Relais forme C 50 V 0,3 A max.
Méthode de détection	: Réflexion infrarouge active (*1)		(Charge de résistance)
	Effet Doppler de microonde	Sortie de sécurité	: Relais forme C 50 V 0,3 A max.
Fréquence de l'émetteur	: 24,125 GHz		(Charge de résistance)
Puissance de rayonnement	:<20 % dBm	Indice IP	: IP54
de l'émetteur		Poids	: 270 g (9,5 oz)
Réglage de l'angle de profondeur	: Zone AIR -6 à +6°	Accessoires	: 1 mode d'emploi
	Zone radar +25 à +45°		2 vis de fixation
Alimentation	: 12 à 24 VAC ±10% (50/60 Hz)		1 patte de fixation
	12 à 30 VDC ±10%		1 outil de réglage de zone
Consommation	:< 2,5 W (< 4 VA à AC)		1 câble 3 m (9'10")
Témoin de fonctionnement	: Voir Tableau d'indicateur de fonctionnement		1 lentille étroite
Temps de maintien de sortie	:< 1,0 s
Temps de réponse	:< 0,3 s

Tableau d'indicateur de fonctionnement

État	Couleur d'indicateur de fonctionnement	1 s 1 s
Mise en température	Jaune clignotant
Attente (mode installation)	Jaune
Attente (mode marche)	Vert
Détection (*2) BLUEZONE (vers arrière)	Bleu
Détection 2ème rangée	Rouge clignotant
Détection 3ème rangée	Rouge
Détection radar	Orange
Saturation du signal	Vert clignotant lentement
Sensibilité trop faible (ou panne de capteur)	Vert clignotant rapidement

IARQUE

Les spécifications données ici sont sujettes à modifications sans préavis par suite d'améliorations.

*1 : Le reflet infrarouge actif a une fonction de détection de présence.

Voir BLUEZONE.

Bluezone (arrière)

Quand l'interrupteur multiple 15 est réglé à "ON", la BLUEZONE (vers l'arrière), qui donne une sécurité supplémentaire sur le seuil est activée. Si la fonction BLUEZONE (vers l'arrière) n'est pas requise, régler l'interrupteur multiple 15 sur "OFF". Ne pas faire chevaucher la 2ème rangée sur le seuil sans tenir compte de l'interrupteur multiple 15.

BLUEZONE (vers l'arrière)

2ème rangée 3ème rangée BLUEZONE (vers l'arrière)

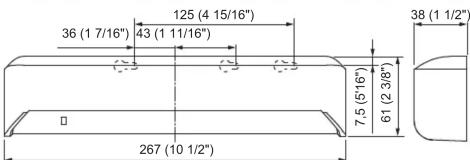

Dimensions hors-tout et nom des pièces

36 (1 7/16") 43 (1 11/16") 125 (4 15/16") 38 (1 1/2") 7,5 (5'16") 61 (2 3/8") 267 (10 1/2")

(1) Connecteur (2) Trous de fixation (3) Témoin de fonctionnement (4) Vis de réglage de largeur (5) Réglage de l'angle de profondeur (6) Potentiomètre de sensibilité de radar (7) Interrupteurs multiples (8) Fenêtre de détection (9) Outil de réglage de zone

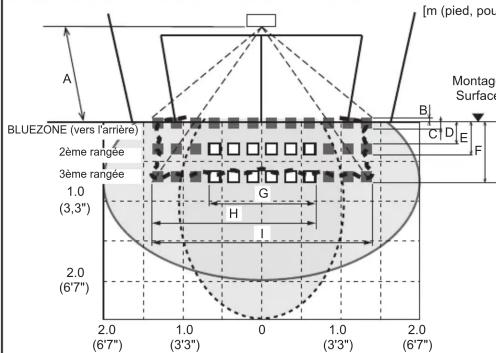

Zone de détection

BLUEZONE (vers l'arrière) 2ème rangée 3ème rangée 1.0 (3,3°) 2.0 (6'7") [m (pied, pou Montage Surface B C D E F G H 2.0 (6'7") (6'7") (3'3") (3'3') (3'3')

Hauteur de montage : 2,20 m (7'3") Angle vertical : +6°

Sensibilité : Moyen

Points d'émission Points d'émission

Zone de détection

Radar

Hauteur de montage : 2,20 m (7"3") Ajustement vertical : +35° Sensibilité : Haut

Vitesse d'objet de détection : 50 mm/s

: Zone

(Grande zone)

Zone de détection

(Zone étroite)

Zone d'émission AIR

Le graphique montre les valeurs correspondant à l'angle de profondeur +6°.

m (pied, pouce)

A	2,00 (6′7")	2,20 m (7′3")	2,50 (8′2")	2,70 (8′10")	3,00 (9′10")	3,50 (11′6")
B	0,05 (2")	0,06 (2")	0,07 (3")	0,07 (3")	0,08 (3")	0,09 (4")
C	0,07 (3")	0,08 (3")	0,09 (4")	0,10 (4")	0,11 (4")	0,12 (5")
D	0,23 (9")	0,25 (10")	0,28 (11")	0,31 (1')	0,34 (1′11")	0,39 (1′3")
E	0,35 (1′2")	0,39 (1′3")	0,44 (1′5")	0,48 (1′7")	0,53 (1′9")	0,61 (2')
F	0,59 (1′11")	0,65 (2′2")	0,74 (2′5")	0,80 (2′7")	0,89 (2′11")	1,03 (3′5")
G	1,21 (3′12")	1,33 (4′4")	1,51 (4′11")	1,63 (5′4")	1,81 (5′11")	2,11 (6′11")
H	1,86 (6′1")	2,05 (6′9")	2,32 (7′7")	2,51 (8′3")	2,79 (9′2")	3,25 (10′8")
I	2,52 (8′3")	2,78 (9′1")	3,15 (10′4")	3,40 (11′2")	3,79 (12′5")	4,42 (14′6")

La zone de détection réelle peut diminuer selon l'éclairage ambiant, la couleur/matière de l'objet ou du sol, ainsi que la vitesse de pénétration de l'objet.

Le capteur peut ne pas être activé quand la vitesse de pénétration de l'objet ou d'une personne est de moins de 50 mm/s ou de plus de 1 500 mm/s.

1. Montage

a. Placer le gabarit de montage à la position souhaitée. (Si la zone de détection est proche de la porte, monter le capteur selon le tableau ci-dessous). b. Percer deux trous de montage de Φ3,4 mm (Φ1/8"). c. Pour faire passer le câble dans la tête, percez un trou de ∅8 mm (∅5/16"). d. Retirer le gabarit de montage. e. Retirer le capot de logement. Fixez le capteur à la surface de pose à l'aide des deux vis.

H : Hauteur du sol au bas de la tête (Hauteur de montage "H + Y".) Y : Distance entre le bas de la tête et le capteur X : Distance entre la porte et la surface de montage

Distance de montage maximum (Y) [m (pied, pouce)]
X\H	2,00 (6'7")	2,30 (7'7")	2,50 (8'2")	2,80 (9'2")	3,00 (9'10")	3,50 (11'6")
0	Pas de limite
0,05 (2")	0,13 (5")	0,13 (5")	0,13 (5")	0,14 (6")	0,14 (6")	0
0,10 (4")	0,11 (4")	0,12 (5")	0,12 (5")	0,12 (5")	0,12 (5")	0
0,15 (6")	0,10 (4")	0,10 (4")	0,11 (4")	0,11 (4")	0,11 (4")	0
0,20 (8")	-	0,09 (4")	0,10 (4")	0,10 (4")	0,10 (4")	0
0,25 (10")	-	-	0,09 (4")	0,09 (4")	0,09 (4")	0
0,30 (12")	-	-	-	-	-	0

S'assurer de ne pas monter le capteur plus bas que le bas de la tête

S'assurer de fixer le modèle de montage tel que décrit dans le tableau ci-dessus, sinon, il peut être dangereux puisqu'il peut ne pas y avoir de zone de détection autour du seuil. Installer le capteur aussi bas que possible sur la tête.

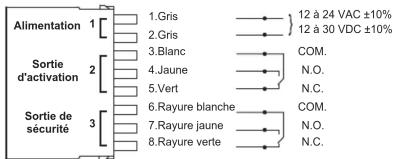

2. Câblage

Brancher le câble au contrôleur de porte.

Alimentation 1 Sortie d'activation 2 Sortie de sécurité 3 1.Gris 2.Gris 3.Blanc 4.Jaune 5.Vert 6.Rayure blanche 7.Rayure jaune 8.Rayure verte 12 à 24 VAC ±10% 12 à 30 VDC ±10% COM. N.O. N.C. COM. N.O. N.C.

ATTENTION

Risque d'électrocution

Avant de démarrer la procédure, vérifiez que l'alimentation est coupée (OFF). Lorsque vous faites passer le câble par le trou, évitez de déchirer le blindage, car cela risque de provoquer une électrocution ou d'endommager le capteur.

3. Mettre sur on

b. Alimentation au capteur Réglez la zone de détection et paramétrez les interrupteurs multiples. (Voir Ajustement 4. Paramètres d'interrupteurs multiples)

S'assurer de connecter correctement le câble au contrôleur de porte avant de mettre sur ON. En mettant sur ON ou après avoir ajusté les paramètres, ne pénétrez pas dans la zone de détection pendant plus de 10 S afin d'activer la détection de présence.

4. Placer le capot de logement.

Placer le capot de logement. Si le câblage est trop exposé, cacher l'entrée.

ATTENTION Risque d'électrocution

Ne pas utiliser le capteur sans couvercle. En utilisant l'entrée de câble, installer le capteur à l'intérieur ou utiliser le capot de pluie (disponible séparément). Sinon, une électrocution ou une panne de capteur peut se produire.

1. Réglage de l'angle de profondeur

Vis de réglage de l'angle de profondeur. Pour ajuster la 2ème rangée près de la porte, voir Tableau 1. Interrupteur multiple 16 pour un réglage plus facile.

Remarque

Assurez-vous que la zone de détection ne chevauche pas la porte/tête et qu'il n'y a pas d'objet très réfléchissant à proximité de la zone de détection; cela risque en effet de produire un effet fantôme ou une saturation du signal.

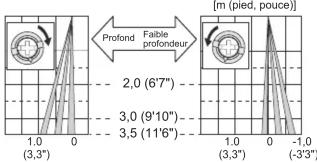

A. ajustement air b. ajustement de radar

Vis de réglage de l'angle de profondeur pour la zone AIR.

Faible profondeur Profond Utiliser l'outil de réglage de zone (A) comme indiqué pour changer l'angle de profondeur de la zone.

Vis de réglage de l'angle de profondeur pour la zone de radar.

Utiliser l'outil de réglage de zone (B) comme indiqué pour changer l'angle de profondeur de la zone.

Profond Faible profondeur

A. Ajustement air

Pour ajuster la zone de détection AIR, utilisez les vis de réglage comme indiqué dans l'illustration ci-dessous.

Veuillez ajuster avec l'outil (B).

Vis de réglage de largeur

Remarque

En réglant la largeur de la zone de détection, s'assurer de tourner la vis de réglage jusqu'au clic. 1 2 3 ne peut pas être éliminé séparément, ni 10 11 12.

Pour ajuster la largeur de la zone de détection du radar, utiliser la lentille étroite en suivant les procédures suivantes. Pour zone de détection, voir Zone de détection dans la page de garde.

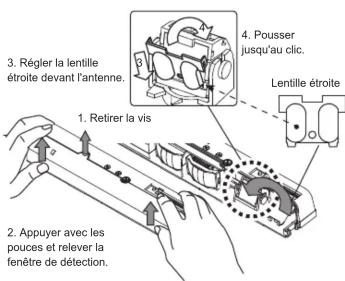

3. Régler la lentille étroite devant l'antenne. 4. Pousser jusqu'au clic. Lentille étroite 1. Retirer la vis 2. Appuyer avec les pouces et relever la fenêtre de détection.

3. Sensibilité de radar

Ajuster la zone de détection radar avec un potentiomètre. Le tourner dans le sens horaire augmente la sensibilité et le tourner dans le sens antihoraire la diminue.

Hauteur de montage : 2,20 m Ajustement vertical : +35° Grande zone Zone étroite

Étres □ paramètres d'usine par défaut

L'interrupt-eur multiple n°	Fonction	Configuration				Commentaire
1	Sensibilité	Bas1 22 à 3 m	Moyen1 22 à 3 m	Haut1 22,50 à 3,20 m	S-Haut1 23 à 3,50 m	Régler la sensibilité selon la hauteur de montage. Les valeurs indiquées sous les interrupteurs multiples ne sont qu'à titre indicatif. Régler la sensibilité selon votre évaluation de risque.
2
3	Minuteur de présence	30 s3 4	180 s3 4	600 s3 4	∞3 4	Toutes les rangées ont une fonction de détection de présence. La minuterie de présence peut être choisie parmi 4 paramètres.
4
5	Fréquence	Paramètre 15 6	Paramètre 25 6	Paramètre 35 6	Paramètre 45 6	En utilisant plusieurs capteurs proches les uns des autres, régler une fréquence différente pour chaque capteur.
6
7	Mode pluie	Normal7	Pluie7	* Voir Tableau 2 pour les détails.		Régler cet interrupteur sur Pluie si le capteur est utilisé dans une région très pluvieuse.
8	Mode neige	Normal8	Neige8			Régler cet interrupteur sur Neige si le capteur est utilisé dans une région neigeuse ou ayant beaucoup d'insectes.
9	Direction	Bi9	Uni9			Quand l'interrupteur multiple 9 est réglé sur "Uni", ce paramètre active la porte pour qu'elle se ferme plus tôt quand une personne s'éloigne de la porte.
10	Avertissement auto	OFF10	ON10			Quand l'interrupteur multiple 10 est réglé sur "ON", une personne se déplaçant dans la zone de détection d'activation peut être détectée. Cela n'est valable que si l'interrupteur multiple 9 est réglé sur "Unidirectionnel".
11	Immunité	OFF11	ON11			Régler l'interrupteur multiple 11 sur "ON" quand le capteur fonctionne par lui-même (effet fantôme). Quand l'interrupteur multiple 11 est réglé sur "ON", la zone de détection peut être plus petite.
12	Pour utilisation ultérieure
13	Sortie AIR	Sécurité13	Sécurité + Activation13			Quand l'interrupteur multiple 13 est réglé sur "Sécurité + Activation", le capteur produit la sécurité et l'activation en même temps.
14	Pour utilisation ultérieure
15	BLUEZONE (vers l'arrière)	OFF15	ON15			Quand l'interrupteur multiple 15 est réglé sur "ON", la BLUEZONE (vers l'arrière) est activée et regarde le seuil.
16	Mode d'installation	OFF16	ON16			Régler l'interrupteur multiple 16 sur "ON" pour ajuster la 2ème rangée.En mode d'installation, seule la 2ème rangée reste activée et l'indicateur de fonctionnement est jaune. Après le paramétrage de la rangée, régler l'interrupteur multiple 16 sur "OFF".

Tableau 2

Détection Non-détection

Bi OFF9 10	Bidirectionnel (Bi)PorteCapteurZone de détection	Uni OFF9 10	Unidirectionnel (Uni)
	BidirectionnelQuand l'interrupteur multiple 9 est réglé sur "Bi", "Bidirectionnel" est effectif, sans tenir compte du réglage de l'interrupteur multiple 10.	Uni ON9 10	Unidirectionnel avec le mode auto d'avertissement

Bi ON 9 10
