MODE D'EMPLOI OAMExplorer OPTEX

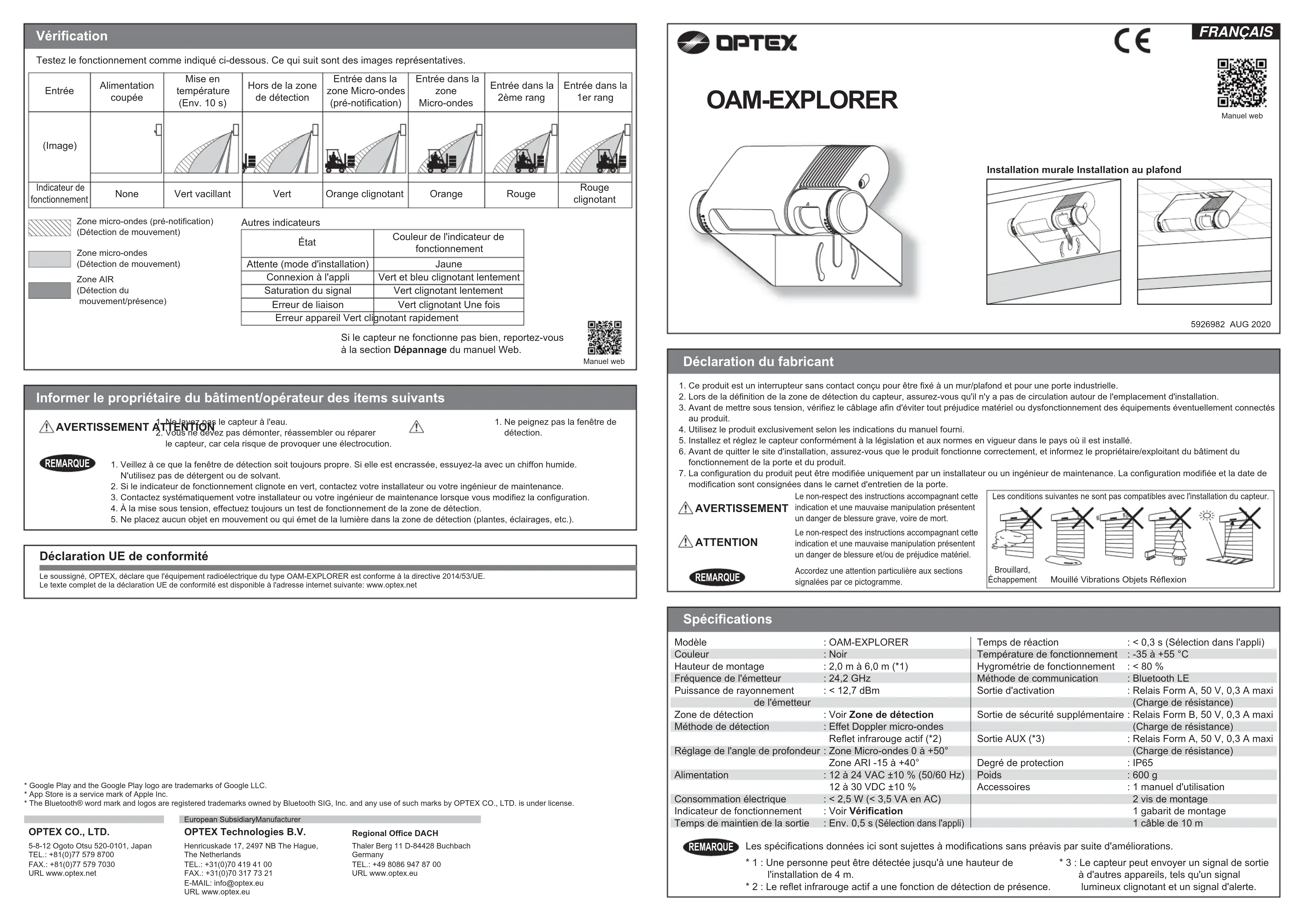

OAM-EXPLORER FRANÇAIS Manuel web5926982 AUG 2020Installation murale Installation au plafond Déclaration du fabricant

1. Ce produit est un interrupteur sans contact conçu pour être fixé à un mur/plafond et pour une porte industrielle.

2. Lors de la définition de la zone de détection du capteur, assurez-vous qu'il n'y a pas de circulation autour de l'emplacement d'installation. 3. Avant de mettre sous tension, vérifiez le câblage afin d'éviter tout préjudice matériel ou dysfonctionnement des équipements éventuellement connectés au produit.4. Utilisez le produit exclusivement selon les indications du manuel fourni. 5. Installez et réglez le capteur conformément à la législation et aux normes en vigueur dans le pays où il est installé. 6. Avant de quitter le site d'installation, assurez-vous que le produit fonctionne correctement, et informez le propriétaire/exploitant du bâtiment du fonctionnement de la porte et du produit. 7. La configuration du produit peut être modifiée uniquement par un installateur ou un ingénieur de maintenance. La configuration modifiée et la date de modification sont consignées dans le carnet d'entretien de la porte.Accordez une attention particulière aux sectionssignalées par ce pictogramme.Le non-respect des instructions accompagnant cetteindication et une mauvaise manipulation présententun danger de blessure grave, voire de mort.Le non-respect des instructions accompagnant cetteindication et une mauvaise manipulation présententun danger de blessure et/ou de préjudice matériel. AVERTISSEMENT ATTENTION REMARQUE Les spécifications données ici sont sujettes à modifications sans préavis par suite d'améliorations.* 1 : Une personne peut être détectée jusqu'à une hauteur de l'installation de 4 m.* 2 : Le reflet infrarouge actif a une fonction de détection de présence.ModèleCouleurHauteur de montageFréquence de l'émetteurPuissance de rayonnement de l'émetteurZone de détectionMéthode de détectionRéglage de l'angle de profondeurAlimentationConsommation électriqueIndicateur de fonctionnementTemps de maintien de la sortie: OAM-EXPLORER: Noir: 2,0 m à 6,0 m (*1): 24,2 GHz: < 12,7 dBm: Voir Zone de détection: Effet Doppler micro-ondes Reflet infrarouge actif (*2): Zone Micro-ondes 0 à +50° Zone ARI -15 à +40°: 12 à 24 VAC ±10 % (50/60 Hz) 12 à 30 VDC ±10 %: < 2,5 W (< 3,5 VA en AC): Voir Vérification: Env. 0,5 s (Sélection dans l'appli)Temps de réactionTempérature de fonctionnementHygrométrie de fonctionnementMéthode de communicationSortie d'activationSortie de sécurité supplémentaireSortie AUX (*3)Degré de protectionPoidsAccessoires: < 0,3 s (Sélection dans l'appli): -35 à +55 °C: < 80 %: Bluetooth LE: Relais Form A, 50 V, 0,3 A maxi (Charge de résistance): Relais Form B, 50 V, 0,3 A maxi (Charge de résistance): Relais Form A, 50 V, 0,3 A maxi (Charge de résistance): IP65: 600 g: 1 manuel d'utilisation 2 vis de montage 1 gabarit de montage 1 câble de 10 m Spécifications 1. Veillez à ce que la fenêtre de détection soit toujours propre. Si elle est encrassée, essuyez-la avec un chiffon humide. N'utilisez pas de détergent ou de solvant.2. Si le indicateur de fonctionnement clignote en vert, contactez votre installateur ou votre ingénieur de maintenance. 3. Contactez systématiquement votre installateur ou votre ingénieur de maintenance lorsque vous modifiez la configuration. 4. À la mise sous tension, effectuez toujours un test de fonctionnement de la zone de détection.5. Ne placez aucun objet en mouvement ou qui émet de la lumière dans la zone de détection (plantes, éclairages, etc.). Informer le propriétaire du bâtiment/opérateur des items suivants 1. Ne lavez pas le capteur à l'eau.2. Vous ne devez pas démonter, réassembler ou réparer le capteur, car cela risque de provoquer une électrocution. AVERTISSEMENT ATTENTION

1. Ne peignez pas la fenêtre de détection.

Déclaration UE de conformité Le soussigné, OPTEX, déclare que l'équipement radioélectrique du type OAM-EXPLORER est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.optex.netLes conditions suivantes ne sont pas compatibles avec l'installation du capteur.Brouillard,ÉchappementMouillé Vibrations Objets RéflexionManuel webSi le capteur ne fonctionne pas bien, reportez-vousà la section Dépannage du manuel Web. Vérification Testez le fonctionnement comme indiqué ci-dessous. Ce qui suit sont des images représentatives.Zone micro-ondes (pré-notification)(Détection de mouvement)Zone micro-ondes(Détection de mouvement)Zone AIR(Détection du mouvement/présence) État JauneCouleur de l'indicateur defonctionnementAttente (mode d'installation)Saturation du signalErreur de liaisonConnexion à l'appliVert clignotant lentementVert clignotant Une foisVert et bleu clignotant lentementAutres indicateursIndicateur defonctionnementEntrée(Image)Entrée dans la1er rangRougeclignotantAlimentationcoupée None Vert vacillantMise entempérature(Env. 10 s)Hors de la zonede détection Vert Entrée dans la zone Micro-ondesOrangeEntrée dans la2ème rangRougeEntrée dans lazone Micro-ondes(pré-notification)Orange clignotant REMARQUE REMARQUE

• 3 : Le capteur peut envoyer un signal de sortie à d'autres appareils, tels qu'un signal lumineux clignotant et un signal d'alerte.* Google Play and the Google Play logo are trademarks of Google LLC.* App Store is a service mark of Apple Inc.
• The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by OPTEX CO., LTD. is under license. European SubsidiaryManufacturer5-8-12 Ogoto Otsu 520-0101, JapanTEL.: [phone]FAX.: [phone]URL www.optex.netOPTEX CO., LTD.European SubsidiaryOPTEX Technologies B.V.Henricuskade 17, 2497 NB The Hague,The NetherlandsTEL.: [phone]FAX.: [phone]E-MAIL: [e-mail] www.optex.euRegional Office DACHThaler Berg 11 D-84428 BuchbachGermanyTEL.: [phone]URL www.optex.euErreur appareil Vert clignotant rapidementInstallation

1. Fixez le gabarit de montage à la position souhaitée.

2. Percez deux trous de ø3,4 mm en respectant le gabarit.

3. Pour faire passer le câble par le mur/plafond, percez un trou de

4. Retirez le gabarit et fixez le capteur à la surface de pose à l'aide des

1. Branchez le connecteur.

2. Alimentez le capteur. Ajustez la zone de détection et définissez les

paramètres. (Voir Ajustements) Assurez-vous de connecter le câble correctement au contrôleur de porte en branchant le courant sur ON. En branchant le courant sur ON ou après avoir ajusté les réglages, n'entrez pas dans la zone de détection pour plus de 10 secondes afin de rendre possible la détection de présence. Câblez le câble au contrôleur de porte comme indiqué ci-dessous. Montage Câblage

Allumer l'appareil Installation murale Dimensions et noms de pièces

[mm] (2) Vis de fixation AIR (3) Fenêtre de détection (AIR) (7) Connecteur (1) Indicateur de fonctionnement (5) Fenêtre de détection (micro-ondes) (4) Vis de fixation Micro-ondes (6) Patte de montage (8) Trous de montage ø54

ø12 Installation au plafond Avant de démarrer la procédure, vérifiez que l'alimentation est coupée (OFF). Lorsque vous faites passer le câble par le trou, évitez de déchirer le bouclier, car cela risque de provoquer une électrocution ou d'endommager le capteur. Blanc Marron Vert Jaune Rose Bleu Rouge Noir Sortie de sécurité supplémentaire Alimentation Sortie d'activation Sortie AUX

Largeur Zone AIR Zone de détection [ Référence ] 168 * 157,5

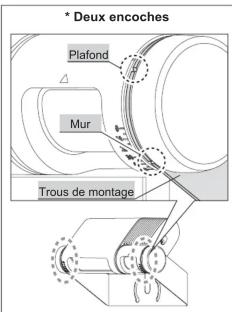

13 * 107,5 AVERTISSEMENT Risque d'électrocution Lors du réglage de la 1e rangée, fermez la porte et réglez le mode d'installation sur "ON" dans l'appli. Une fois le réglage effectué, revenez sur "OFF". L'angle de profondeur AIR et celui des micro-ondes sont réglés séparément. Assurez-vous que la zone de détection ne chevauche pas la porte et qu'il n'y a pas d'objet très réfléchissant à proximité de la zone de détection ; cela risque en effet de produire un effet fantôme ou une saturation du signal. Ajustements Le capteur comporte une échelle et la patte de fixation deux encoches. (*) Lors du réglage de l'angle de profondeur, l'échelle et l'encoche doivent correspondre à la position de montage. Profond Peu profond Vis de fixation AIR Profond Peu profond Vis de fixation Micro-ondes

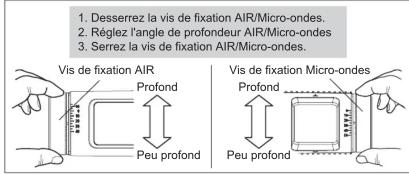

1. Desserrez la vis de fixation AIR/Micro-ondes.

2. Réglez l'angle de profondeur AIR/Micro-ondes

3. Serrez la vis de fixation AIR/Micro-ondes.

Réglage de l'angle de profondeur

ProfondValeur:+40°Peu profondValeur:-15° [m] Vue de l’avant

2,0 4,0 2,04,0 Pour des descriptions plus détaillées, voir le manuel Web. REMARQUE Pour modifier la configuration d'OAM-EXPLORER, utilisez un smartphone ou une tablette.

• L'application est gratuite, mais les frais de communication sont à la charge du téléchargement. Avant d'utiliser l'appli Assurez-vous de bien comprendre ce qui suit avant d'utiliser l'appli. - Lisez la licence et la politique de confidentialité de l'appli. - Cette appli utilise le géopositionnement du smartphone ou de la tablette ainsi que la fonction Bluetooth. Activez chaque fonction pour utiliser l'appli. Paramètres2. Connexion au capteur L'écran de configuration de l'utilisateur apparaît lorsque l'appli est lancée pour la première fois. La saisie d'informations est facultative. Une fois la configuration terminée, une liste d'appareils s'affiche. Les informations concernant l'utilisateur peuvent être modifiées à tout moment. Le mot de passe par défaut est 0000. Pour obtenir et saisir facilement l'adresse, activez la fonction de géopositionnement du smartphone ou de la tablette. N'utilisez pas le capteur avec le mot de passe par défaut. Des utilisateurs inconnus risqueraient alors de modifier la configuration et de mettre en danger la sécurité du capteur. ATTENTION Risque de se faire happer REMARQUE REMARQUE Mur Plafond Trous de montage DISPONIBLE DISPONIBLE SUR SUR Hauteur de montage: 4 mAngle de profondeur: +30°Sensibilité: Nv5Sensibilité(pré-notification): Nv9Cible: Véhicule: Zone de détection micro-ondes: Zone de détection micro-ondes

Zone micro-ondes [m] Vue de dessus 2,0 2,0 2,0 4,0

6,0 4,0 4,0 Manuel web* C'est la dimension minimale pour éviter les interférences avec les murs ou les plafonds. Assurez-vous d'installer à une distance de la longueur décrite ou plus des murs ou des plafonds.
