Type de produit	Capteur de porte/fenêtre sans contact
Marque	Optex
Modèle	CleanSwitch LED
Technologie de détection	Radar Doppler à micro-ondes (24,125 GHz)
Plage de détection	0,1 - 0,5 m
Modes de détection	Mode à impulsions (mouvement de la main) / Mode alterné (marche/arrêt)
Vitesse de détection	Min. 5 Hz ou ±3 cm/s, Max. 200 Hz ou ±1,2 m/s
Alimentation	12-24 VCA ±10% (50-60 Hz) ou 12-24 VCC +20%
Consommation électrique	< 1 W (avec retour visuel)
Type de sortie	Relais à contact flottant (sans potentiel)
Tension/courant de commutation max. (CC)	1 A jusqu'à 30 V, 0,5 A jusqu'à 60 V
Tension/courant de commutation max. (CA)	1 A jusqu'à 60 V, 0,5 A jusqu'à 125 V
Puissance de commutation max.	30 W (CC) / 60 VA (CA)
Temps de maintien de sortie	0,3 s
Température de fonctionnement	-20 à +60 °C
Indice de protection	IP65 (montage 4 vis sur surface lisse)
Dimensions	88 x 88 x 38 mm (L x l x P)
Poids	55 g
Matériaux	ASA / PC
Résistance aux désinfectants	Oui, selon liste VAH (hôpitaux)
Installation	Par personnel qualifié, basse tension
Réparabilité	Réparation uniquement par le fabricant
Normes	Conforme FCC et RSS-210

FOIRE AUX QUESTIONS - CleanSwitch LED OPTEX

Comment installer le capteur CleanSwitch LED ?

L'installation doit être réalisée par un personnel qualifié. Positionner le joint d'étanchéité, fixer le cadre de montage avec 2 ou 4 vis, insérer le couvercle par le haut jusqu'au clic. Respecter les consignes de sécurité : utiliser en basse tension et ne pas toucher les composants électriques.

Quels sont les modes de détection disponibles ?

Deux modes sont disponibles via le commutateur DIP 4 : mode à impulsions (détection de mouvement de la main) et mode alterné (premier mouvement allume, deuxième éteint).

Comment raccorder les fils électriques ?

Utiliser un câble souple ou rigide de section 0,2-1,5 mm² (AWG 24-16). Dénuder sur 8,5 mm minimum. Pour câble rigide, insérer directement ; pour câble souple, appuyer sur le bouton et insérer. Brancher sur les bornes : alimentation +/-, relais COM/NC/NO.

Quelle est la portée de détection ?

La plage de détection est de 0,1 à 0,5 m. La vitesse de détection minimale est de 5 Hz (±3 cm/s) et maximale de 200 Hz (±1,2 m/s).

Le capteur est-il adapté à une utilisation en extérieur ?

Oui, l'indice de protection est IP65 lorsqu'il est monté avec 4 vis sur une surface lisse. Cela le protège contre les poussières et les projections d'eau.

Comment nettoyer le capteur ?

Le CleanSwitch LED résiste aux désinfectants de surface utilisés dans les hôpitaux selon la liste VAH. Nettoyer avec un chiffon doux et un désinfectant adapté sans produits abrasifs.

Quelle est la tension d'alimentation requise ?

L'alimentation peut être en 12-24 VCA ±10% (50-60 Hz) ou en 12-24 VCC +20%. La consommation maximale est inférieure à 1 W avec retour visuel.

Que faire en cas de dysfonctionnement ?

Vérifier les connexions électriques, la tension d'alimentation et les réglages des commutateurs DIP. Si le problème persiste, contacter le fabricant : seul le fabricant est habilité à ouvrir et réparer l'unité.

Le capteur est-il compatible avec les systèmes domotiques ?

Oui, la sortie relais à contact flottant (sans potentiel) permet de l'intégrer à tout système domotique, automate ou centrale d'alarme. Respecter les caractéristiques de commutation max. (1 A / 30 V CC, etc.).

Où télécharger la notice complète ?

La notice au format PDF est disponible gratuitement sur le site notice-facile.com. Rechercher 'CleanSwitch LED OPTEX' et cliquer sur 'Télécharger'. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI CleanSwitch LED OPTEX

Interrupteur sans contact

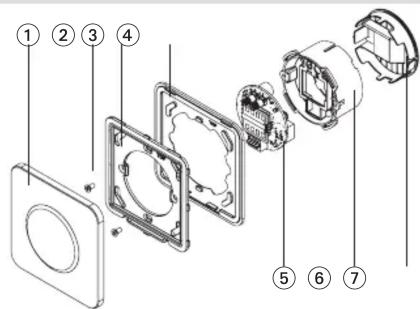

Généralités

Couvercle (2) Vis Cadre de montage (4) Entretoise (5) Module CI Boîtier du détecteur (7) Couvercle du boîtier

1 Consignes de sécurité

Seul du personnel qualifié et formé est autorisé à installer et à mettre en service l'unité.

Seul le fabricant est habilité à ouvrir et à réparer l'unité.

La présente unité doit être utilisée à basse tension et isolée électriquement.

Toujours considérer les fonctions de sécurité de votre application comme un tout, et non du seul point de vue individuel de chaque composant du système.

L'installateur est tenu d'effectuer une évaluation des risques; il est responsable de l'installation correcte du détecteur et du système.

Éviter de toucher les composants électriques.

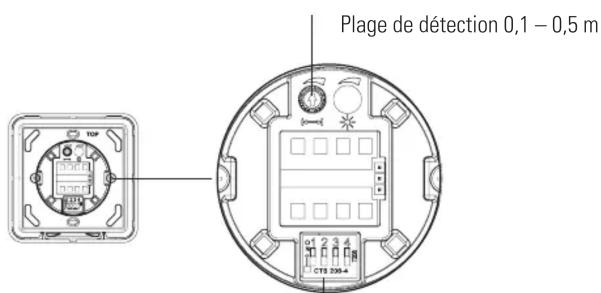

2 Module

Positionner le joint d'étanchéité comme indiqué Option de montage avec 2 vis

Option de montage avec 4 vis

2. Insérer le couvercle par le haut. Poussez jusqu'au clic. 3.

Retirer le couvercle

Commutateurs DIP

4 ON mode alterné 4 OFF mode à impulsions

ON	ON Mode alterné
OFF	OFF Mode à impulsions

1-3 Commutateur DIP switches 1-3 non utilisable

4 Branchements électriques

Alimentation -

Alimentation +

Relais COM

Relais NC

Relais NO

Longueur de dénudage min. 8,5 mm (câble souple ou rigide)

AWG 24 - 16 / 0,2 - 1,5 mm²

• cable rigide > insérer
• cable couple > appuyer sur le bouton et insérer

5 Caractéristiques techniques

Technologie Radar Doppler à micro-ondes
Fréquence 24,125 GHz
Plage de détction 0,1-0,5 m
Mode de détction	Mode à impulsions : le détector détecte le mouvement de la main Mode alterné : premier mouvement on / deuxième mouvement off
Vitesse de détction	Min.: 5 Hz ou ±3 cm/s Max: 200 Hz ou ±1,2 m/s
Tension d'alimentation	12-24 VCA ±10% (50-60 Hz) 12-24 Vcc +20% (50-60 Hz)
Puisance consommée max. < 1 W (avec feedback visuel)
Sortie	Relais avec contact flottant (sans potentiel) Tension/courant (CC) de commutation max.: 1 A jusqu'à 30 V, 0,5 A jusqu'à 60 V Tension/courant (CA) de commutation max.: 1 A jusqu'à 60 V, 0,5 A jusqu'à 125 V Puisance de commutation max.: 30 W (CC) / 60 VA (CA)
Temps de maintainen sortie « Temps de maintainen reliais »: 0,3 s
Température de stockage / de service - 20 à +60 °C
Type de protection IP65 (fixation par 4 vis sur surface lisse)
Dimensions (mm) 88 x 88 x 38 mm (L x l x P)
Poids 55 g
Matériaux ASA / PC

Avis : CleanSwitch Basic résiste aux désinfectants pour surface utilisés dans les hôpitaux selon la liste VAH.

6 Déclaration de conformité de l'ue

Voir annexe

7 WEEE

Lors de leur élimination, les appareils portant ce symbole doivent être traités comme déchets spéciaux, ceci devant s'effectuer conformément à la législation des pays respectifs relative à l'élimination, le retraitement et le recyclage écologiquement rationnels des appareils électriques et électroniques.

8 Homologation FCC

Cet appareil est conforme aux exigences de l'article 15 des règles FCC et de la norme RSS-210 d'Industry Canada.

Avertissement: Si des changements ou modifications devaient être apportés à cet appareil, l'autorisation FCC d'exploitation dudit appareil peut être retirée.

9 Contact

Optex Technologies BV, Henricuskade 17, 2497 NB The Hague, The Netherlands, www.optex.eu, [phone], [e-mail]
