| Marque | Optex |
| Modèle | OA-AXIS II (OAAxis II) |
| Type de produit | Capteur de porte/fenêtre à réflexion infrarouge active |
| Poids | 320 g |
| Alimentation | 12 à 24 VAC (±10%) ou 12 à 30 VDC (±10%) |
| Consommation | Moins de 4 VA (OA-AXIS II) |
| Sortie | Relais de forme C, 50 V 0,3 A max (charge active) |
| Méthode de détection | Réflexion infrarouge active |
| Zone de détection | 5 rangs réglables (profondeur et largeur) |
| Hauteur de montage | 2,0 à 3,5 m |
| Température de fonctionnement | -20 à +55 °C |
| Indice de protection | IP44 |
| Temps de réaction | Moins de 0,3 s |
| Temps de maintien du relais | Environ 0,5 s |
| Réglage angle de profondeur | 1er au 3e rang : -6° à +6° ; 4e et 5e rang : +26° à +44° |
| LED de fonctionnement | Rouge clignotant (1er rang), Rouge (2e), Orange (3e à 5e), Vert (attente) |
| Accessoires fournis | Câble 3 m, gabarit de montage, outil de réglage de zone, 2 vis de montage, mode d'emploi |
| Couleur du capot | Argent ou Noir |
| Entretien et nettoyage | Nettoyer la fenêtre de détection avec un chiffon humide (sans détergent ni solvant) |
| Sécurité | Ne pas démonter ni réparer soi-même ; couper l'alimentation avant câblage ; utiliser avec le capot |
| Informations générales | Conçu pour monture de capuchon protecteur de porte automatique ; ne pas utiliser pour portes industrielles ou volets |
FOIRE AUX QUESTIONS - OAAxis II OPTEX
Questions des utilisateurs sur OAAxis II OPTEX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Capteur de porte/fenêtre au format PDF gratuitement ! Retrouvez votre notice OAAxis II - OPTEX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil OAAxis II de la marque OPTEX.
MODE D'EMPLOI OAAxis II OPTEX
Lisez soigneusement ce mode d'emploi avant l'utilisation afin d'assurer le fonctionnement correct du détector. Si ce mode d'emploi n'est pas lu, cela peut entraîner un mauvais fonctionnement du détector et peut provoquer des blessures graves ou la mort. La signification des symboles suivent. Veuillez étudier ce qui suit en premier, puis lire le contenu de ce mode d'emploi.
|  | Ne pas tenir compte des avertissements peut être la cause d'une utilisation incorrecte entraînant la mort ou des blessures personnelles sérieues. |
|  | Ne pas tenir compte des attentions peut être la cause d'une utilisation incorrecte entraînant des blessures personnelles ou des dommages matériels. |
| NOTE | Il est nécessaire de préter une attention particulière à la section de ce symbole. |
NOTE 1. Ce détector est un interrupteur sans contact conçu pour la monture du capuchon protecteur d'une porte automatique ou sur le mur. Ne l'utilisez pour aucune autre application. Ce détector ne peut pas être utilisé pour des portes industrielles ou pour des volets, sinon le fonctionnement correct et la sécurité ne peuvent pas être garantis.
- Lors du réglage de la zone de détction du détector, assurez-vous qu'il n'y a aucun mouvement autour du site d'installation.
- Avant de mettre l'alimentation électrique sous tension, vérifie le câblage afin de prévenir l'endommagement ou le mauvais fonctionnement des appareils connectés à ce détector.
- N'utilisez ce détector que tel qu'il a été spécifié dans le mode d'emploi fourni.
- Veillez à installer ce détecteur conformément aux lois locales et aux normes de votre pays.
- Avant de quitter le site du travail, assurez-vous que ce détecteur fonctionne correctement et instruisez le
propriétaire/opérateur du bâtiment dans le fonctionnement correct de la porte et du détecteur.
- Le réglage du détecteur ne peut être changé que par un installateur ou par un ingénieur de service.
Lors du changement, les réglages changés et la date seront enregistrés dans le carnet de bord d'entretien associé à la porte.
AVERTISSEMENT Ne lavez pas, ne démontez pas, ne reconstruisez pas ou ne réparez pas ce détector, sinon, cela peut provoquer des décharges électriques ou une panne des appareils. Danger de décharges électriques.
NOTE Les conditions suivantes ne conviennent pas pour l'installation du détecteur.
Brouillard ou émission d'échappement autour de la porte. - Sol mouillé. Vibration du capuchon protecteur ou sur la surface de montage. - Objets se déplacant ou radiateur de chauffage dans la zone de détection. - Sol hautement réfléchissant ou objets hautement réfléchissants autour de la porte.





| Modèle | : OA-AXIS I / OA-AXIS II | Sortie | : OA-AXIS II |
| Couleur du capot | : Argent / Noir | 1er au 3e rang / Relais de forme C | |
| Hauteur de montage | : 2,0 a 3,5m | 50V 0,3A Max. (Charge de active) | |
| 3e au 5e rang / Relais de forme C | |||
| Zone de detection | : Voir ZONE DE DETECTION | 50V 0,3A Max. (Charge de active) | |
| Methode de detection | : Reflexion infrarouge active | Temps de maintain relais | Environ 0,5sec. |
| Temps de reaction | < 0,3sec. | ||
| Reglage de l'angle de profondeur | : 1er au 3e rang / -6° à +6° | Temperature de fonctionnement | -20 a +55°C |
| 4e et 5e rangs / +26° à +44° | |||
| Alimentation | 12 à 24VAC (±10%) | IP rate | IP44 |
| 12 à 30VDC (±10%) | Poids | 320g | |
| Consommation | : OA-AXIS II < 4VA | Accessoires | 1 cable de 3m |
| : Vert / En attente | 1 mode d'emploi | ||
| DEL de fonctionnement | Clignotant rouge / Détection du 1er rang Rouge / Détection du 2e rang Orange / Détection du 3e au 5e rang | 2 vis de montage1 gabarit de montage1 outil de réglage de la zone |

Les specifications ci-inclues sont sujettes à changement sans préavis pour améliorations.

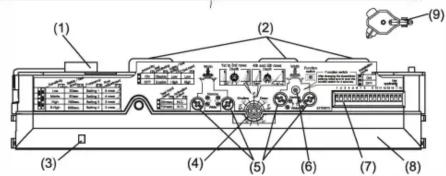

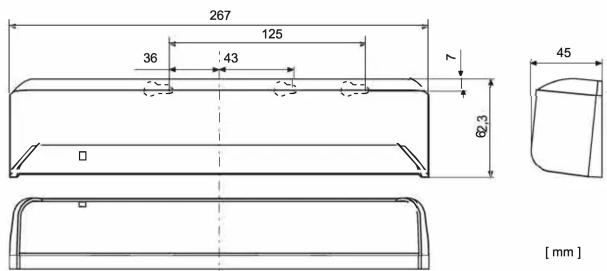

Dimensions externes et nom des PIECES


(1) Connecteur
(2)Trous de r
(3)DEL de fonction
(4)Vis de réglage de l'angle de profondeur
(5) Vis de réglage de la largeur
(6) Microinterrupteurs
Fenêtre de détection
(8) Outil de réglage de la zone

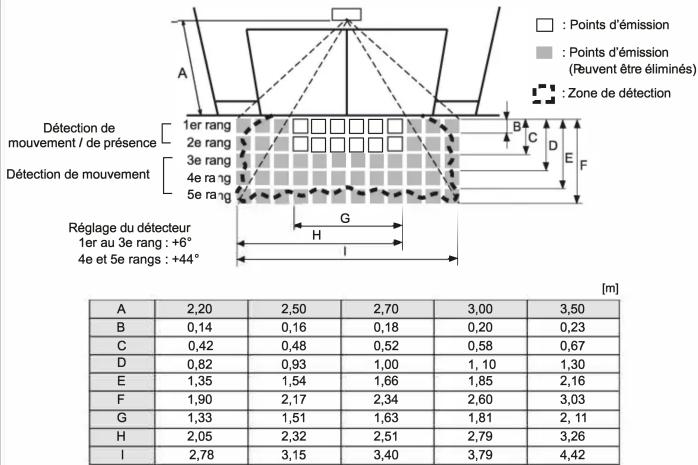

ZONE De detection


La zone de détection actuelle peut diminuer en fonction de la lumière ambiantes, de la couleur/du matériel de l'objet ou du sol ainsi que de la vitesse d'entrée de l'objet.
*Les valeurs du graphique ci-dessus concernent les points d'émission, mais pas la zone de détection.
Installation

- Fixer le gabarit de montage à l'emplacement de montage désiré.
- Percer deux trous de montage de 03,4mm.
- Pour faire passer le câble par le capuchon protecteur, percer un trou de 8mm.
- Retirer le gabarit de montage.
- Retirer le couvercle du logement. Fixer le détecteur sur la surface de montage à l'aide de deux vis de montage.
Capuchon protecteur

H: hauteur du sol au bas du capuchon protecteur
Y: distance entre le bas du capuchon protecteur et le détecteur
X: distance entre la porte et la surface de montage
Distance de montage maximale (Y) [m]
| X H | 2,00 | 2,20 | 2,50 | 3,00 |
| 0 | Aucune limite | |||
| 0,05 | 0,20 | 0,20 | 0,20 | 0,20 |
| 0,10 | 0,20 | 0,20 | 0,20 | 0,20 |
| 0,15 | 0,13 | 0,15 | 0,17 | 0,20 |
| 0,20 | - | 0,11 | 0,13 | 0,15 |
| 0,25 | - | - | - | 0,12 |
| 0,30 | - | - | - | - |
PRECAUTION Veiller à fixer le gabarit de montage comme décrit dans le graphique ci-dessus, sinon, comme il peut ne pas y avoir de zone de détction autour itself, cela peut prévenir un dangere. Installer le détector aussi bas que possible sur le capuchon protecteur.

- L'emplacement de montage du détecteur peut être limité en fonction de l'épaisseur du capuchon protecteur et de la hauteur de montage.

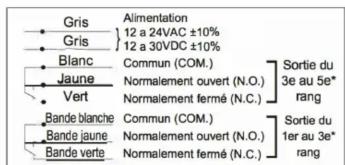

Cabler correctement le câble à la commande de porte comme montré dans le dessin ci-dessous.
OA-AXIS II

*Les sorties du 3e rang se chevauchent.

AVERTISSEMENT
Avant de commencer la procédure, s'assurer que l'alimentation électrique est sur OFF.
Danger de décharges électriques.
Lors du passage du câble par le trou, ne pas déchirer la gaine, sinon, cela peut provoquer des décharges électriques ou une panne du détector.

- Brancher le connecteur du détecteur.
- Fournir l'alimentation électrique au détecteur. Régler la zone de détection et régler les microswitches (Voir REGLAGES)

Assurez-vous de connecter le cable correctement au contrôleur de porte en branchant le courant sur ON. En branchant le courant sur ON ou après avoir ajusté les réglages, n'entrez pas dans la zone de détention pour plus de 10 secondes avant de rendre possible la détection de présence.
Ne touchez pas les interrupteurs d'immersion avant de brancher le courant sur ON, sinon il y a une erreur. Après la substitution de l'interrupteur d'immersion et/ou du potentiomètre, assurez-vous de pousser sur l'interrupteur de fonction pendant 2 secondes.

Remplacez le couvercle du logement.
Si le câblage doit être exposé, briser la pastille de métal poinçonnée.

AVERTISSEMENT
Ne pas utiliser le détecteur sans son capot.
Danger de décharges électriques.
Lors de l'utilisation du passage de cable, installer le détecteur à l'intérieur ou utiliser le couvercle anti-pluie (Disponible séparément), sinon des décharges électriques ou une panne du détecteur peuvent se produire.


1ER au 3E rang

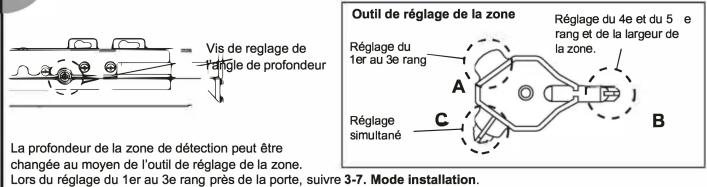

Vis de réglage de l'angle de profondeur du 1er au 3e rang


Utiliser l'outil de réglage de la zone (A) comme montré ci-dessus et changer la profondeur de la zone de détection en faisant tourner la vis de réglage de l'angle de profondeur.

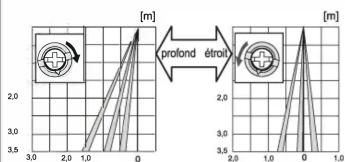

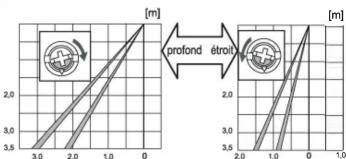

4E et 5E rangs
Vis de réglage de l'angle de profondeur du 4e et du 5e rang


Utiliser l'outil de réglage de la zone (B) comme montré ci-dessus et change la profondeur de la zone de détection en faisant tourner la vis de réglage de l'angle de profondeur.


Vérifier l'emplacement de la zone à l'aide du DEL rouge du DEL de fonctionnement en utilisant un outil tel qu'un miroir refléchissant.

S'assurer que la zone de détention ne chevauche pas la porte / le capuchon protecteur, sinon, le
dédoublement de l'image / la saturation du signal peuvent se produire.
Ne placer aucun objet hautement réfléchissant dans la zone de détection, sinon, la saturation du signal peut se produire.
Réglage de la profondeur de la zone à l'aide du Infrared Finder (disponible séparément)
- Faire tourner la vis de réglage de la profondeur vers la droite (Deep) pour placer la zone de détection le plus
- Régler la sensibilité du Infrared finder sur "H" (High) et le placer sur le sol comme montré ci-dessous.

- Faire tourner la vis de réglage de la profondeur vers la gauche (Shallow) jusqu'à ce que la zone d'émission soit placée sur la position où le Infrared finder est en état de basse détection (Clignotant rouge lent).
1-2. Réglage simultané
Pour le réglage simultané du 1er au 5e rang, utiliser l'outil de réglage (C).

1ER au 3E rang

Vis de réglage de
la largeur (Gauche)
4E et 5E rangs


Vis de réglage de
la largeur (Droite)


La zone de détection réelle peut diminuer en fonction de la lumière ambiantes, de la valeur / du matériel de l'objet ou du sol ainsi que de la vitesse d'entrée de l'objet.

Réglage des microrupteurs

1.2: Sensibilité
3,4: Temporisateur de détection de présence
5,6: Fréquence
7,8: Réglage des rangs
9 : Mode neige
10 : Immunité
Normalement réglée sur "Middle"
"Low" diminue la sensibilité et "High / S-High" augmente la sensibilité.




3-2. Réglement du temporisateur de détention de présence
Le 1er et le 2e rangs sont dotés de la fonction de détection de présence.
Le temporisateur de détection de présence peut être réglé entre
4 reglages.

Pour activer la détection de présence, ne pas pénétrer dans la
zone de détection pendant 10 secondes après avoir réglé la temporisation.




3-3. Réglage de la fréquence
Lors de l'utilisation de plus de deux détecteurs rapprochés les
uns des autres, régler une fréquence différente pour chaque détecteur en combinant les microrupteurs 5 et 6.




3-4. Réglement de la profondeur de la zone
Les 5e, 4e et 3e rangs peuvent être éliminés
en combinant les microrupteurs 7 et 8.
Lorsque le réglage de 2 rangs est sélectionné,
seule la zone de détection de présence demeure.




Toujours vérifier la zone en fonction de la vitesse d'entrée attendue et déterminer le nombre de rangs approprié.
Lors du réglage de la zone de détection de mouvement et de mouvement / de présence, s'assurer qu'il n'y a pas d'espace entre les deux zones.
3-5. Réglage du mode neige
Régler ce commutateur sur ON si le détecteur est utilisé dans une région à neige.


3-6. Réglage de l'immunité
Régler ce commutateur sur ON lorsque moins d'influence des vibrations
Du capuchon protecteur est nécessaire.


Utiliser ce commutateur sur ON lors du réglage de la zone de détection
de présence proche de la surface de la porte.
*Pendant le mode installation, seul le 1er rang demeure.
*État de la porte ouverte
*Le DEL de fonctionnement brille en jaune.



Verification
| Entrée | Alimentation électric sur OFF | Hors de la zone de détction | Entrée dans le4e ou le 5e rang | Entrée dans le 3e rang | Entrée dans le 2e rang | Entrée dans le 1er rang | |
| Etat | - | En attente | Détection de mouvement active | Détection de mouvement/dférence active | Détection de présence | ||
| DEL de fonctionnement | Aucun | Vert | Orange | Rouge | Rouge clignotant | ||
| OA-AXIS II | Sortie du 1er au 3e rang* | ④⑤⑥ | ④⑤⑥ | ④⑤⑥ | |||
| Sortie du 3e au 5e rang* | ①②③ | ①②③ | ①②③ | ①②③ | |||
*Les sorties du 3e rang se chevauchent.
Informerle proprietaire/operateur dubatiment des articles suivants
AVERTISSEMENT
- Toujours garder la fenêtre de détection propre. Si la fenêtre est sale, l'essuyer légèrement avec un chiffon humide.
(Ne pas utiliser de détergent ou de solvant.)
- Ne pas laver le détecteur à l'eau.
- Ne pas démonter, remonter ou réparer le détecteur soi-même, sinon, une décharge électrique peut se produit.
- Lorsqu'un DEL de fonctionnement clignote en vert, contacter l'installateur ou un ingénieur de service. 5. Touvierqui contactor l'installateur ou un ingénieur de service lors du changement des récolages.
- Toujours contacter l'installateur ou un ingénieur de service lors du changement des réfrigères 6. Ne pas peindre la fenêtre de détection.

- Lors de la mise de l'alimentation électrique sur ON, toujours effectuer un essai de marche dans la zone de détection pour s'assurer du fonctionnement correct.
- Ne placer aucun objet se déplaçant ou émettant de la lumière dans la zone de détection (Plante, illumination, etc. par exemple).
DéPANNAGE
| Problème | DEL de fondération | Cause possible | Contré mesures possibles |
| Laporte ne s'ouvre pas lorsqu'une personne entre dans la zone de détction. | Aucun | Tension de l'alimentation électrique. | Régler sur la tension nominale. |
| Câblage incorrect ou connexion défectueuse. | Vérifier les cables et le connecteur. | ||
| Instable | Mauvais positionnement de la zone de détction. | Vérifier REGLAGES 1 & 2. | |
| La sensibilité est trop BASSE. | Régler une sensibilité plus élevée. | ||
| Temporisateur de détction de présence cour. | Régler le temporisateur de détction de présence sur une durée plus longue. | ||
| Fenêtre de détction sale. | Essayer la fenêtre de détction avec un chiffon humide. (Ne pas utiliser de détingent ou de solvant.) | ||
| Laporte s'ouvre lorsque personne ne se trouve dans la zone de détction. (Dédoublement de l'image) | Instable | Vibration du capuchon protecteur. | Régler une sensibilité plus basée ou l'immunité sur ON. |
| De l'eau s'égoutte sur la fenêtre de détction. | Utilier le couvercle anti-pluie (Disponible séparément). Ou installer dans un endroit abrité des égoutements d'eau. | ||
| La zone de détction chevauche celle d'un autre détector. | Vérifier REGLAGES 3-3. | ||
| La zone de détction chevauche la porte / le capuchon proteeur. | Régler la zone de détction sur "Deep" (Extérieur). | ||
| Objets refléchissants dans la zone de détction. Ou de la lumière est refléchie sur le sol. | Retirer les objets. | ||
| La sensibilité est trop élevé. | Régler une sensibilité plus BASSE. | ||
| Il neige et il pleut à verse. | Régler le mode neige sur ON. | ||
| Objets se déplaçant ou émettant de la lumière dans la zone de détction. (Planle, illumination, etc. par exemple) | Retirer les objets. | ||
| Sol mouillé. | Vérifier les conditions d'installation en se référant à INSTALLATION de l'autre côté. | ||
| Une émission d'échéppement ou du brouillard pénétrent dans la zone de détction. | |||
| La porte reste ouverte | Rouge ou orange | Changement soudain de la zone de détction. | Vérifier REGLAGES 3-1 & 3-2. Si le problème persisté, réinitialiser le détector. (Mettre l'alimentation électrique sur OFF et la remetre sur ON.) |
| Correct | Mauvais câblage ou panne de connexion. | Vérifier les cables et le connecteur. | |
| Clignotant vert rapide | Fenêtre de détction sale. | Essayer la fenêtre de détction avec un chiffon humide. (Ne pas utiliser de détingent ou de solvant.) | |
| Clignotant vert lent | Saturation du signal. | Retirer les objets hautement refléchissants de la zone de détction. Ou abaisser la sensibilité. Ou changer l'angle de la zone. | |
| La zone de détction chevauche la porte / le capuchon proteeur. | Régler la zone de détction sur "Deep" (Extérieur). | ||
| La porte reste fermée | Correct | Mauvais câblage ou panne de connexion. | Vérifier les cables et le connecteur. |
