OAPresence TN - Capteur de porte/fenêtre OPTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de porte/fenêtre
Marque	Optex
Modèle	OA-Presence TN
Poids	250 g
Alimentation	12 à 24 VAC ±10% (50/60 Hz) / 12 à 30 VDC ±10%
Consommation électrique	< 1 W (< 4 VA en AC)
Température de fonctionnement	-20 à +55 °C
Humidité de fonctionnement	< 80% sans condensation
Indice de protection	IP54
Méthode de détection	Reflet infrarouge actif
Hauteur de montage	2,0 à 3,5 m
Sortie de sécurité	Forme A relais 50 V 0,3 A max.
Temps de réaction	< 300 ms
Temps de maintien de sortie	< 500 ms
Niveau de bruit	< 70 dBA
Catégorie de sécurité	2 (EN ISO13849-1:2015)
Performance level	2 (EN ISO13849-1:2015)
ESPE	Type 2
Fonctions principales	Détection de mouvement et de présence, réglage de sensibilité, angle de profondeur, largeur, minuterie de présence, modes installation/service/fonctionnement
Accessoires fournis	Manuel d'utilisation, 2 vis de montage, gabarit de montage, outil de réglage de zone, câble 3 m
Entretien et nettoyage	Nettoyer la fenêtre de détection avec un chiffon humide, sans détergent
Sécurité	Danger de choc électrique : ne pas ouvrir, ne pas réparer soi-même. Respecter les normes locales.
Réparabilité	Contacter un installateur ou service technique agréé

FOIRE AUX QUESTIONS - OAPresence TN OPTEX

Comment installer le capteur OAPresence TN ?

Fixez le gabarit de montage à la position souhaitée. Percez deux trous de 3,4 mm et un trou de 8 mm pour le câble. Retirez le gabarit puis le couvercle. Fixez le capteur avec les deux vis de montage. Assurez-vous que la zone de détection ne recouvre pas la porte ou le bâti.

Comment régler la zone de détection ?

Utilisez la vis de réglage de l'angle de profondeur (outil A) pour ajuster la profondeur de la zone. Pour la largeur, utilisez les vis de réglage de largeur (outil B) jusqu'à ce qu'elles fassent un clic. Vous pouvez aussi ajuster la sensibilité via les commutateurs DIP 1-2.

Que faire si la porte ne s'ouvre pas quand une personne entre dans la zone ?

Vérifiez l'alimentation électrique et le câblage. Contrôlez le réglage de la zone de détection et la sensibilité (commutateurs DIP 1-2). Augmentez la sensibilité ou augmentez la durée du minuteur de présence (commutateurs DIP 3-4). Nettoyez la fenêtre de détection.

Que signifie le voyant qui clignote vert rapidement ?

Cela indique une sensibilité trop basse ou une panne du capteur. Augmentez la sensibilité via les commutateurs DIP 1-2 ou nettoyez la fenêtre de détection. Si le problème persiste, contactez un installateur.

Comment passer en mode de service ?

Maintenez l'interrupteur de fonction enfoncé pendant 5 secondes jusqu'à ce que l'indicateur clignote en jaune et vert. Le capteur revient automatiquement en mode de fonctionnement après 15 minutes. Pour repasser manuellement, maintenez l'interrupteur jusqu'à extinction du voyant.

Quels sont les réglages des commutateurs DIP ?

Les commutateurs DIP 1-2 règlent la sensibilité (Bas, Milieu, Haut, S-Haut). DIP 3-4 règlent le chrono de présence (30 s, 60 s, 600 s, 2 s). DIP 5-6 règlent la fréquence pour éviter les interférences. DIP 7 choisit N.C. ou N.O. DIP 8 active l'entrée de test. DIP 14 active/désactive l'autocontrôle. DIP 16 active le mode d'installation.

Comment nettoyer le capteur ?

Nettoyez la fenêtre de détection avec un chiffon humide. N'utilisez aucun détergent ou solvant. Ne lavez pas le capteur à l'eau. Assurez-vous que la fenêtre reste propre pour un fonctionnement correct.

Quelle est la hauteur de montage recommandée ?

La hauteur de montage recommandée est de 2,0 à 3,5 m. Pour respecter la norme EN 16005, suivez les tableaux de zone de détection fournis dans la notice. La zone de détection dépend de la hauteur, de l'angle et de la sensibilité.

Que faire en cas d'erreur de réglage (voyant rouge et vert clignotant) ?

Après avoir modifié les commutateurs DIP, assurez-vous d'appuyer sur l'interrupteur de fonction pendant 2 secondes pour valider les réglages. Si le voyant clignote rouge et vert, répétez l'opération ou réinitialisez le capteur (coupez puis remettez l'alimentation).

Comment connecter le câblage ?

Connectez le câble au contrôleur de porte selon le schéma : fils 1 et 2 pour l'alimentation (12-24 VAC/VDC), fils 3 pour la sortie relais, fils 8 pour l'entrée de test (si utilisée). Les fils vert, jaune, gris/rose et rouge/bleu ne sont pas utilisés. Assurez-vous que le courant est coupé avant le câblage.

MODE D'EMPLOI OAPresence TN OPTEX

Pour la documentation technique, consulter la filiale européenne

EN61496-3:2001 clause 4.3.5 and 5.4.7.3 EN12078-2002: A1-2000

EN 12978.2003 +A1:2009 EN JOG 10040.1-2015

EN ISO 13849.1:2015 EN ISO 13849.2:2013

EN ISO 13849-2.2012

A. Maekawa

General Manager

OPTEX CO., LTD.

Déclaration du fabricant

Veuillez lire ce manuel d'utilisation attentivement avant d'utiliser le dispositif afin de garantir le fonctionnement correct de ce produit. Ne pas lire ce manuel d'utilisation peut engendrer un mauvais fonctionnement ainsi que des blessures graves ou la mort. Les significations des symboles sont les suivantes:

Avertissement

Le non-respect des instructions accompagnant cette indication et une mauvaise manipulation représentent un danger de blessure grave, voie de mort.

Attention

Le non-respect des instructions accompagnant cette indication et une mauvaise manipulation représentent un danger de blessure et/ou de préjudice matériel.

Accordez une attention particulière aux sections signalées par ce pictogramme.

Il est demandé de vérifier sur le manuel d'utilisation si ce symbole est indiqué sur le produit.

1. Ce produit est un interrupteur sans contact qui peut être monté sur un capot ou un mur et utilisé sur une porte automatique coulissante. Ne pas utiliser pour d'autres applications.
2. Lors du réglage de la zone de détection, s'assurer qu'il n'y ait personne aux alentours du site
3. Avant de mesurer en marche, vérifier le câblage afin d'éviter un mauvais fonctionnement ou d'endommager l'équipement raccordé au produit.
4. Utiliser le produit tel que spécifié dans le manuel d'utilisation fourni.
5. S'assurer d'installer le capteur en conformité avec les lois locales et les normes du pays dans lequel le produit est installé.
6. Avant de quitter le site d'installation, s'assurer que le produit fonctionne correctement et informer l'opérateur/propriétaire du bâtiment du fonctionnement correct de la porte et du produit.
7. Les réglages du produit ne peuvent être modifiés que par un ingénieur installateur ou de révision.

Une fois modifiées, les réglages et la date devaient être rapportés sur le registre d'entretien joint à la porte.

Les conditions suivantes ne sont pas compatibles avec l'installation du capteur.

Échappement Mouillé Vibrations Objets Réflexion

Avertissement

Danger de choc électrique

Ne lavez pas, ne démontez pas,

ne reconstruisez pas et ne

réparez pas le capteur, cela

pourrait provoquer un chic

électrique ou une panne de

I'equipement.

Specifications

Modèle	: OA-PRESENCE TN	Sortie de sécurité : Forme A reliat 50 V 0,3 A Max.
Couilier du couvercle	: Argent/Noir	Entrée de test : Couilier Opto
Hauteur de montage	: De 2,0 à 3,5 m	Tension 5 à 30 VDC
Zone de détction	: Voir Zone de détction	Courant 6 mA Max. (30 VDC)
Méthode de détction	: Reflet infrarouge actif	IP rate : IP54
Ajustement d'angle de profondeur	: Zone -6 à +6°	Category : 2 (EN ISO13849-1:2015)
Alimentation (*1)	: De 12 à 24 VAC ±10 % (50/60 Hz)	Performance level : 2 (EN ISO13849-1:2015)
	De 12 à 30 VDC ±10 %	ESPE : Type 2
Consommation électrique	: < 1 W (< 4 VA en AC)	Poids : 250 g
Indicateur de fonctionnement	: Voir Tableau de l'indicateur de fonctionnement	Accessoires : 1 Manuel d'utilisation
		2 Vis de montage
Température de fonctionnement	: De -20 à +55°C	1 Gabarit de montage
Hygrométrie de fonctionnement	: < 80 % (sans condensation)	1 Outil de réglage de la zone
Temps de mainien de la sortie	: < 500 ms	1 Câble de 3 m (*2)
Temps de réaction	: < 300 ms
Niveau de bruit	: < 70 dBA

Tableau de l'indicateur de fonctionnement

État	Couleur de l'indicateur de fonctionnement	1000 ms 1000 ms
Mise en température Clignotant	jaune
Attente (mode d'installation)	Jaune
Attente (mode de service)	Clignotement jaune et vert
Attente (mode de fonctionnement)	Vert
Détection du 1ème rang	Clignotement rouge
Détection du 2ème rang	Rouge
Sortie de test de communication	Déactiver 500 ms (*3)
Erreur de réglage	Clignotement rouge et vert
Saturation du signal	Clignotement vert lent
Sensibilité trop BASSE (ou panne de capteur)	Clignotement vert rapide

Les spécifications indiquées sont sujettes à modification sans préavis dans le cadre d'améliorations.

1 : Le capteur doit être connecté au système de la porte qui a un circuit SELV. 2 : Protection de surtension avec moins de 2 A. 3 : Indicateur de fonctionnement sera éteint env. 500 ms lorsque le signal de sortie de test du capteur fonctionne bien.

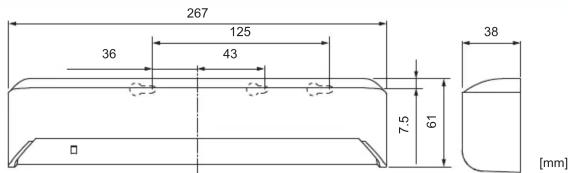

Dimensions extérieures et noms des pièces

[mm]

(1) Connecteur (2) Trouses de montage (3) Indicateur de fonctionnement (4) Vis de réglage de la largeur (5) Vis de réglage de l'angle de profondeur

(6) Interrupteur de fonction (7) Commutateurs DIP (8) Fenêtre de détection (9) Outil de réglage de zone de détention

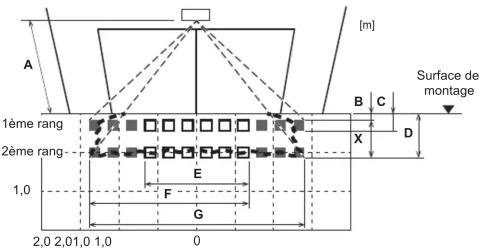

Zone de détention

Angle de profondeur de: +6°

Sensibilité : Milieu

□ : Émission de spots : Émission de spots (peut être éliminée) : Zone de détention

Zone d'émission

Le graphique montre les valeurs à un angle de profondeur de +6°

A 2.00 2.50		2.20 2.70			3.00	3.50
B	0.23	0.25	0.28	0.31	0.34	0.39
C	0.35	0.39	0.44	0.48	0.53	0.61
D	0.59	0.65	0.74	0.80	0.89	1.03
E	1.21	1.33	1.51	1.63	1.81	2.11
F	1.86	2.05	2.32	2.51	2.79	3.25
G	2.52	2.78	3.15	3.40	3.79	4.42

Zone de détection

Pour respecter EN 16005, assurez-vous que la zone de détection soit dans les valeurs du graphique ci-dessous.

Conditions de test exigées par EN 16005 Sol: Papier gris Objet de détection: Corps de test EN 16005 CA Sensibilité : Milieu Vitesse de l'objet de détection : 50 mm/s

Les valeurs mentionnées dans "Zone de détection" font référence aux conditions de test telles qu'elles sont décrites dans le EN 16005. (la zone d'émission est spécifique dans "Zone d'émission")

• Lorsqu'elles sont installées à une hauteur supérieure à 3,0 m, les exigences de la norme EN 16005 ne sont satisfaites que dans la largeur "G" de 3,6 m.

La zone réelle de détection peut être réduite selon la lumière ambience, la couleur/matériau ou l'objet sur lequel il ne peut accorder à l'intérêt d'objection. Si l'intérêt de l'objet est

le so soit que la vitesse d'entrée de 102. Si la vitesse de pénétration d'objet ou de personnes est inférieure à 50 mm (h ou au-dessus) à 1500 mm (l, le content ne sait pas fonctionnement

1. Montage

a. Fixer le gabarit de montage en position de montage désirée. (Lors du réglage de la zone de détection à proximité de la porte, montez le capteur selon les indicateurs du tableau ci-dessous.) b. Percer deux trous de montage de 3,4mm c. Percer un trou de 8 mm pour passer le câble au travers du capot. d. Retirer le gabarit de montage. e. Retirer le couvercle du boîtier. Fixer le capteur à la surface de montage à l'aide des deux vis de montage

Boutisse

H: Hauteur depuis le sol au-dessous du capot (La hauteur de montage est + Y^) Y: Distance entre le dessous du capot et le capteur X: Distance entre la porte et la surface de montage

Assurez-vous de ne pas monter le capteur sous le fond de la boutisse.

Attention risques d'être attrapé

S'assurer de fixer le gabarit de montage tel que décrit sur le tableau ci-dessus. Faire autrement peut être dangereux puisqu'il est possible qu'il n'y ait pas de zone de détection autore la limite. Initier le capteur aussi bas que possible sur le capot

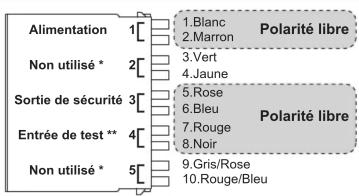

2. Câblage

Cablez le cable au contrôleur de porte.

Les 4 câbles suivants ne sont pas utilisés.

1. Vert 9. Gris/Rose

4. Jaune 10. Rouge/Bleu

Voir le commutateur DIP 8 (Entrée)

de test) dans "3. Régages des

commutateurs DIP.

Danger de choc électrique

Avant de commencer la

procédure, assurez-vous que

le courant soit en position OFF.

En passant le câble par le trou,

ne déchirez pas le blindage

sinon cela pourrait causer

choc électrique ou la

destruction du capteur.

1	12 à 24 VAC ±10 % / 12 à 30 VDC ±10 %
2
3	Forme A reliai 50 V,3 A Max.
4	Coupleur Opto / Voltage: 5 à 30 VDC
5

3. Allumer l'appareil

a. Branchez le connecteur. b. Alimentation vers le capteur. Ajustez la zone de détention et posez les commutateurs DIP.

(Voir Ajustements 3. Réglages des commutateurs DIP)

Assurez-vous de connecter le cable correctement au contrôleur de porte en branchant le courant sur

ON. en Branchant le couvert au ON ou après avoir ajusté les réglages, n'entre pas dans la zone de détction pour plus de 10 ans à un rêt possible la détction de présence. No tuebez pas les.

detction pour plus de 10 s à partir de renoue possible la détéction de presence. Ne touche pas lescommutateur DIR ayant de brancher le couvert sur ON, ilonen il y e une. Aproue la substitution

commutateur DIP avant de brancher le courant sur ON, simon il y a une effeur. Après la substitution de I commutateur DIP, assurez-vous de pouvoir sur l'interrupteur de fonction pendant 2 s.

4. Montage de la housse de protection

Placez la housse de protection.

Si le câblage doit être exposé,

rompez l'éjecteur

Avertissement danger d'électrocution

N'utilise pas le capteur sans la housse. Quand vous utilisez l'éjecteur de câble,

installez le capteur à l'intérieur de la porte ou utilisez la couverture contre la pluie

(disponible séparation) sinon short électrique ou panne du capteur peut avoir lieu.

1. Zone d'ajustage de l'angle de profondeur

Vis de réglage de l'angle de profondeur

Lors du réglage de la première rangée près de la porte, voir le commutateur DIP 16 du Tableau 1 pour un réglage plus facile.

Remarque

Assurez-vous que la zone de détection ne recouvre pas la porte/bouteisse, et qu'il n'y ait aucun objet avec reflet près de la zone de détection, sinon l'effet fantôme/saturation de signal peut se produire.

Vis de réglage de l'angle de profondeur pour la zone.

Utilisez l'outil d'ajustage de zone (A) comme montré ci-dessus pour changer l'angle de profondeur de la zone. Pour l'ajustage plus précis, voir Référence.

2. Ajustage de la largeur de la zone

Pour ajuster la zone de détection d'ampleur, utilisez

les vis d'ajustage tel démontré sur l'image ci-dessous.

Éliminé

Éliminé

Veuillez ajuster au utilisation Foutil (B).

Vis de réglage de la largeur

Remarque

En réglant l'ampleur de la zone de détection, ajustez-vous de viser les vis d'ajustage jusqu'à ce qu'elles fassent clic. [123] ne peuvent pas être éliminés séparément, ni [101112].

3. Réglages des commutateurs DIP

Après avoir réglé un commutateur DIP, il convient d'appuyer sur

l'interrupteur de fonction pendant 2 s.

Tableau 1

Réglage de sécurité Autres réglages Paramètres d'usine par défaut

DIP No.	Fonction	Réglage				Commentaire
1	Sensibilité	Bas 1 2 2,0 à 3,0 m	Milieu 1 2 2,0 à 3,0 m	Haut 1 2 2,5 à 3,2 m	S-Haut 1 2 3,0 à 3,5 m	Réglez la sensibilité en fonction de la hauteur de montage. Les valeurs sous les commutateurs DIP ne sont que des références.Ajustez la sensibilité en fonction de cette évaluation des risques.
2
3	Chrono de présence	30 s	60 s	600 s	2 s (Mouvement)*	Pour activer la détéction de présence,n'entrez pas dans la zone de détéctionpendant 10 s après le réglage de la minuterie.
4		3 4	3 4	3 4	3 4
5	Fréquence	Réglage 1	Réglage 2	Réglage 3	Réglage 4	Quand plus d'un capteur est utilisé àproximité l'un de l'autre, régier une fréquencedifferente pour chaque capteur.
6		5 6	5 6	5 6	5 6
7	Sécurité en sortie(Au contrôleur de porte)	N.C.	N.O.	Commutateur DIP 8Entra de test		Décai de 10 ms entre l'entrée de test et salécurities en sortie.Si le contrôleur de porte n'a pas de test,metez l'entrée Test sur "OFF" et ne connectezpas les fils noir et rouge.Haut"ou "Bass"indique le niveau du signald'entrée de test du contrôleur de porte.
		7	7	OFF(Haut) 0 v-Test
8	Entrée de test(à partir du contrôleurde porte)	OFF(Haut)	ON(Bas)
		8	8	ON(Bas) 0 v-Test
14	Autocontrôle	ON14	OFF*14			Lorsque la portere restee ouverte et quel'indicateur de fonctionnentcignote en vertrapide/ent, reportezous à la sectionDépannage. Si la portere restee ouverte, réglezle commutateur DIP 14 sur "OFF".
16	Mode d'installation	OFF16	ON16			Placer le commutateur DIP 16 sur "ON" pourajuster le 1ème rang. Pendant le moded'installation seulement le 1ème rang resteactif et l'indicateur de fonctionnement estjaune. Àprès le réglage du rang réglez lecommutateur DIP 16 sur "OFF".

• Non conforme à la norme EN 16005.

Mode de service

• En "Mode de service", seule la tête rang reste en transmission et le voyant de fonctionnement clignote en jaune et vert.
• Après l'installation, assurez-vous de passer en "Mode de fonctionnement" car il n'est pas conforme à la norme EN 16005.
• Le capteur revient automatiquement au "Mode de fonctionnement" 15 min après la transition.

Vers le mode de service

Maintenez le commutateur de fonction enfoncé pendant 5 s jusqu'à ce que l'indicateur de fonctionnement se mette à clignoter après l'arrêt.

Vers le mode de fonctionnement

Continuez à appuyer sur le commutateur de fonction jusqu'à ce que l'indicateur de fonctionnement s'éteigne.

Référence

Ajustage de profondeur de zone avec CHERCHEUR INFRAROUGE (Disponible séparation)

Contrôlez l'opération dans le mode d'opération selon le graphique ci-dessous

Entrée			Alimentation coupée	Hors de la zone de détction	Entrée dans la 2ème rang	Entrée dans la 1ème rang
État			-	Attente	DétéCTION du mouvement/présence
Indicateur de fonctionnement			Aucun	Vert Rouge		Clignement rouge
Sécurities en sortie *	7	N.C.	-	-	-	-
		N.O.	-	-	-	-

Pendant la mise en température, la sortie de sécurité est constamment active.

Informez propriétaire du bateau/opérateur des items suivants

1. Toujours garder la fenêtre de détection propre. Si saleté, frottez la fenêtre avec un chiffon humide. N'utilisez aucun détergent.
2. Ne lavez pas le capteur avec de l'eau.
3. Ne démontez, reconstruisez ou réparez pas le capteur vous-même, sinon un choc électrique est possible
4. Quand l'indicateur d'opération clignote en vert, contactez votre installateur ou service ingénieur. 5. Quand l'indicateur d'opération clignote en vert, contactez les services de la société de service.
5. Contactez tous vos ou service ingénieur quand vous changez les réglages. 6. Ne pas peindre la fenêtre de détection.

Remarque

1. En branchant sur ON, contrôlez toujours par un test de passage pour vous assurer de l'opération parfaite.
2. Ne placez pas d'objets qui bougent ou émettent de la lumière dans la zone de détection.

(par exemple plante, illumination, etc.)

Dépannage

Opération de porte	Indicateur de fonctionnement	Cause possible	Possibles contre-measures
La porte ne s'ouvre pas quand une personne entre dans la zone de détction. (Effet fantôme)	Aucun	Fourniture erronée de courant voltage. Réglez le voltage marqué.	Contrôlez les cables et le connecteur.
		Erreur de câblage ou panne de connexion.	Contrôlez Adjustments 1, 2.
	Instable	Erreur de détction de positionnement.	Montez la sensibilité. (*)
		Sensibilité trop BASSE.	Paramètre le minuteur de présence sur une durée plus longue. (*)
		Minuteur de présence courte.	Frottez la fenêtre de détction avec un chiffon humide. N'utilise pas de détenteur ou dissolvent.
	Prore	Erreur de câblage ou panne de connexion.	Contrôlez les cables et le connecteur.
Porte ouverte quand personne n'est pas dans la zone de détction. (Effet fantôme)	Instable	Des objets qui bougent ou émettent de la)Lumière dans la zone de détction.	Enlevez les objets.
		La zone de détction recouvre un autre capteur.	Contrôlez Table 1 commutateur DIP 5, 6. (*)
		Gouttes d'eau sur la fenêtre de détction.	Utilisner la protection antiplue. (disponible séparément) Ou nettoyer la fenêtre de détction avec un chiffon humide. Ne pas utiliser de produits chimiques. Ou installer à un endroit à l'abri de la pluie.
		La zone de détction recouvre la porteboute/doublesse.	Ajustez la zone de détction vers "Profond" (à l'extérieur).
		La sensibilité est trop élevé.	Mettez la sensibilité sur plus bas. (*)
	Prore	Installez erreur des commutateurs DIP.	Consultez le commutateur DIP 7, 8 du Tableau 1. (*)
Porte resté ouverte.	Prore	Changement soudain dans la zone de détction.	Contrôlez Tableau 1 commutateur DIP 1 à 4. (*) Si le problème persististe, réglez à la main le capteur. (Tournez le courant sur OFF et de nouveau sur ON.)
		Erreur de câblage ou panne de connexion.	Contrôlez les cables et le connecteur.
	Jaune	Le mode d'installation est branché sur "ON".	Mettez la commutateur DIP 16 sur "OFF". (*)
	Vert clignotantrapidement	Sensibilité trop BASSE.	Mettez la sensibilité plus haut. (*)
		Fenêtre de détction de saleté.	Frottez la fenêtre de détction avec un chiffon humide. N'utilise pas de détenteur ou dissolvent.
		Sensibilité trop BASSE ou panne de capteur.	Contactez cette installerative ou service ingénieur.
	Vertclignotantlentement	Saturation de signal.	Enlevez les objets de forte réflexion de la zone de détction. Diminuez la sensibilité. (*) Changez l'angle de profondeur de la zone pour.
		La zone détction recouvre la porteboute/doublesse.	Ajustez la détction de zone sur "Profond" (à l'extérieur).
	Clignotoment rouge et vert	Erreur de réglage.	Après avoir changé les réglages la commutateur DIP, assurez-vous de pouvoir l'interrupteur de fonction pendant 2 s.
Opération même	Clignotomentjaune etvert	Le Mode de service est activé.	Basculiez sur le mode de fonctionnement pour continuer à appuyer sur le interrupteur de fonction jusqu'à ce que l'indicateur de fonctionnement s'étiagne.

Après le changement de réglage des commutateurs DIP, assurez-vous de pouvoir sur l'interruiteur de fonction pendant 2 s.

5-8-12 Ogoto Otsu 520-0101, Japan

Tel:[phone]

www.optex.net

Henricuskade 17, 2497 NB The Hague, The Netherlands

Tel:[phone]

info@optex. eu

www. optex. eu
