DRR30980LAP - Réfrigérateur Dacor - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Réfrigérateur Dacor DRR30980LAP, capacité de 30 pieds cubes, finition en acier inoxydable, technologie de refroidissement à circulation d'air.
Dimensions	Largeur : 36 pouces, Hauteur : 70 pouces, Profondeur : 30 pouces.
Consommation énergétique	Classe énergétique A+, consommation annuelle estimée de 500 kWh.
Utilisation	Contrôle numérique de la température, étagères en verre trempé, tiroirs à légumes avec contrôle d'humidité.
Maintenance	Nettoyage régulier des joints de porte, dégivrage automatique, filtre à air remplaçable.
Sécurité	Système de verrouillage de porte, alarme de porte ouverte, protection contre les surcharges électriques.
Informations générales	Garantie de 2 ans, service après-vente disponible, compatible avec les accessoires Dacor.

FOIRE AUX QUESTIONS - DRR30980LAP Dacor

Le réfrigérateur Dacor DRR30980LAP ne refroidit pas correctement. Que faire ?

Vérifiez que le réfrigérateur est correctement branché et que le thermostat est réglé à la bonne température. Assurez-vous que les bouches d'aération ne sont pas obstruées et que le ventilateur fonctionne. Si le problème persiste, consultez le manuel d'utilisation pour des instructions spécifiques.

J'entends des bruits étranges provenant de mon réfrigérateur. Est-ce normal ?

Des bruits tels que des cliquetis ou des vibrations peuvent être normaux, mais si vous entendez des bruits forts ou inhabituels, vérifiez que le réfrigérateur est de niveau et qu'il n'y a rien qui frotte contre l'appareil. Si le bruit continue, il peut être nécessaire de contacter un service technique.

La lumière intérieure du réfrigérateur ne s'allume pas. Que faire ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Assurez-vous que la porte est bien fermée, car certaines lumières ne s'allument que lorsque la porte est ouverte. Si le problème persiste après avoir changé l'ampoule, un technicien pourrait être nécessaire.

Comment dégivrer mon réfrigérateur Dacor DRR30980LAP ?

Pour dégivrer votre réfrigérateur, débranchez-le et laissez la porte ouverte pour permettre à la glace de fondre. Placez des serviettes ou une bassine en dessous pour recueillir l'eau. Ne jamais utiliser d'objets pointus pour enlever la glace.

Mon réfrigérateur fuit de l'eau. Quelles en sont les causes possibles ?

Une fuite peut être causée par un joint de porte endommagé, un drain de dégivrage obstrué ou un problème avec le réservoir d'eau. Vérifiez l'état du joint de porte et nettoyez le drain de dégivrage. Si la fuite persiste, contactez un professionnel.

Comment régler la température de mon réfrigérateur Dacor DRR30980LAP ?

Pour régler la température, localisez le thermostat à l'intérieur du réfrigérateur et ajustez-le en fonction des recommandations du fabricant. La température idéale pour le réfrigérateur est généralement entre 0 °C et 4 °C.

Y a-t-il un mode éco sur le Dacor DRR30980LAP ?

Oui, le réfrigérateur Dacor DRR30980LAP est équipé d'un mode éco. Consultez le manuel d'utilisation pour savoir comment activer ce mode et optimiser la consommation d'énergie.

Comment nettoyer l'intérieur de mon réfrigérateur Dacor DRR30980LAP ?

Pour nettoyer l'intérieur, débranchez le réfrigérateur et retirez tous les aliments. Utilisez un mélange d'eau chaude et de bicarbonate de soude pour nettoyer les surfaces. Évitez les produits chimiques agressifs et rincez bien.

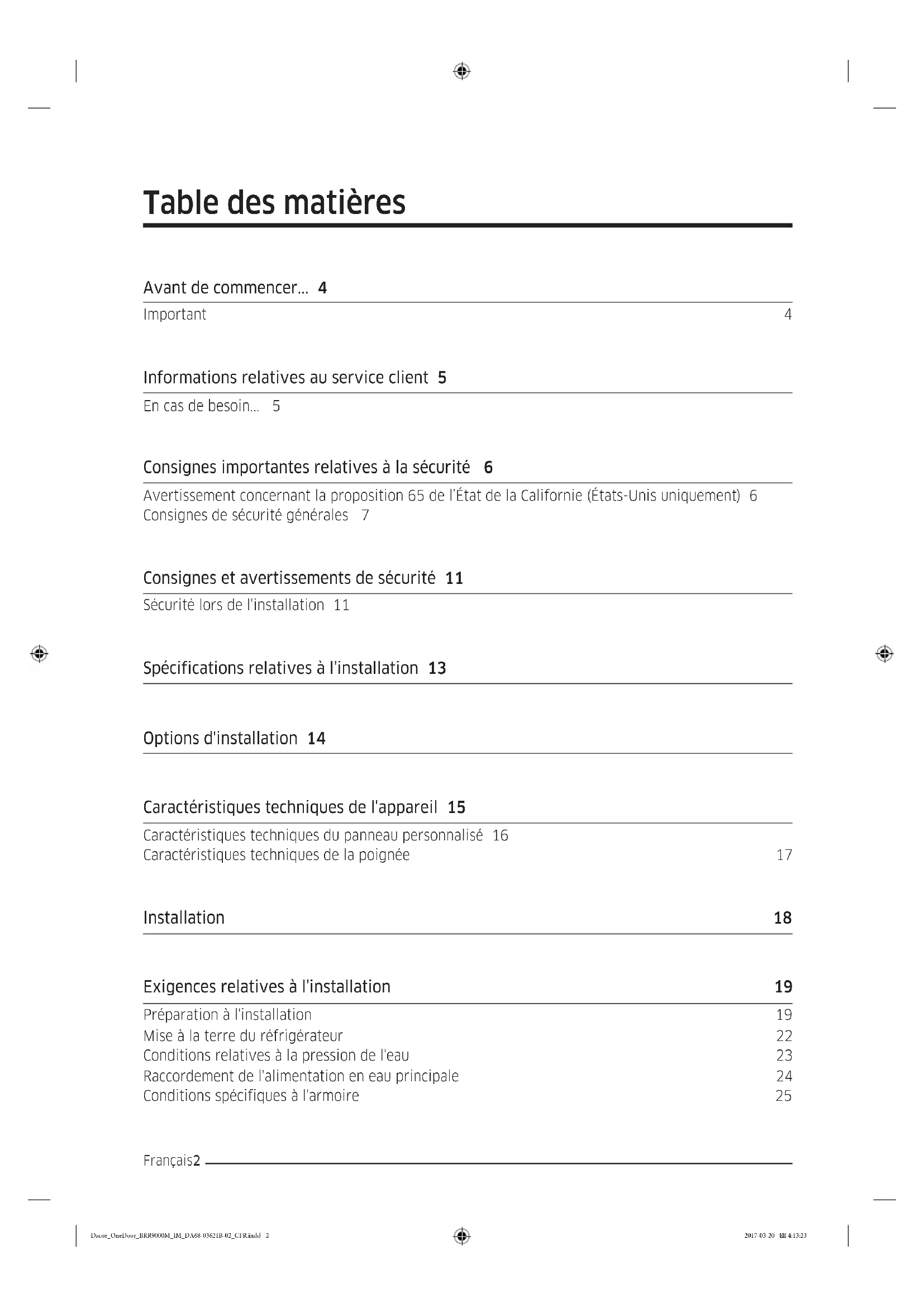

MODE D'EMPLOI DRR30980LAP Dacor

1. Déballage du réfrigérateur 26

2. Déplacement du réfrigérateur 27

3. Préparation à l'installation 28

4. Fixation du support antibasculement 28

5. Retrait du cache supérieur de la porte, plinthe 31

6. Fixation des isolants côté congélateur ou réfrigérateur 34

7. Installation côte à côte (paire) 35

8. Fixer le cache supérieur du réfrigérateur 38

9. Placer le réfrigérateur dans son caisson 39

10. Mise à niveau du réfrigérateur 41

11. Fixation du réfrigérateur 42

12. Fixation de l'isolation du panneau avant 43

13. Fixation des supports du panneau personnalisé de la porte 43

14. Fixation d'un panneau personnalisé 45

15. Préparation du panneau pour l'ajuster 46

16. Alignement du panneau 47

17. Fixation des caches intérieurs de la porte 50

18. Raccordement de la conduite d'eau 52

19. Fixation de la plinthe et de la patte (en option) 53

20. Fixation de l'habillage du réfrigérateur 54

21. Fixation du cache supérieur de l'habillage 55

22. Retrait de l'emballage intérieur 55

23. Ajustement du ressort de la porte 55

24. Ajustement de l'angle d'ouverture de la porte 56

26. Liste de vérifications pour l'installation 57

Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 3 2017-03-20 4:13:23CONSERVEZ CES INSTRUCTIONS Français4 Avant de commencer... Important

• La conception générale et/ou les accessoires peuvent varier d’un modèle à un autre. Installateur

• Par mesure de sécurité et pour atténuer les problèmes, lisez attentivement ce manuel, dans son intégralité, avant de procéder à l'installation. L'utilisateur doit pouvoir consulter ce manuel.

• Notez les numéros de série/modèle de l'appareil dans ce manuel à titre de référence pour l'entretien/maintenance.

• Les numéros de série/modèle figurent sur l'étiquette de données dans le compartiment du réfrigérateur. Utilisateur

• Conservez ce manuel afin vous puissiez vous y référer ultérieurement, tout comme les techniciens, le personnel de service, etc. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 4 2017-03-20 4:13:23CONSERVEZ CES INSTRUCTIONS Français 5 Informations relatives au service client En cas de besoin... Pour toute question ou tout problème relatif à l'installation, contactez votre revendeur Dacor® ou l'équipe du service client Dacor. Si votre appareil Dacor est sous garantie, appelez le service différencié Dacor. Préparez les numéros de série/modèle de votre appareil avant d'appeler. (Ces numéros figurent sur l'étiquette de données du montant droit de la porte à l'intérieur du réfrigérateur.) Service différencié Dacor (réparations sous garantie uniquement) Téléphone : [phone] ex. 2822 (États-Unis et Canada) du lundi au vendredi, de 06 h 00 à 16 h 00 (heure du Pacifique) Service client Dacor Téléphone : [phone] ex. 2813 (États-Unis et Canada) du lundi au vendredi, de 06 h 00 à 17 h 00 (heure du Pacifique) Site Web : www.dacor.com Toutes les spécifications peuvent être modifiées sans préavis. Dacor n'est pas responsable des changements apportés aux spécifications. © 2017 Dacor, tous droits réservés. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 5 2017-03-20 4:13:23CONSERVEZ CES INSTRUCTIONS Français6 Consignes importantes relatives à la sécurité Les Consignes importantes relatives à la sécurité et les avertissements fournis dans les présentes instructions ne sont pas destinés à traiter tous les problèmes et conditions possibles pouvant survenir.Faites preuve de bon sens et de précaution lors de l'installation, de la maintenance ou de l'utilisation de cet appareil ou de tout autre.Prenez toujours contact avec l'équipe de service client Dacor en cas de problèmes ou de conditions que vous ne comprenez pas. Voir Informations relatives au service client. Étiquettes et symboles de sécurité Ces alertes ont pour but d'attirer votre attention sur des éléments importants dans le manuel.Dès lors que vous voyez ces symboles ou étiquettes, lisez attentivement le message correspondant avant de poursuivre. DANGER Dangers immédiats qui PROVOQUERONT des blessures graves voire mortelles. AVERTISSEMENT Pratiques dangereuses ou risquées qui POURRAIENT PROVOQUER des blessures graves voire mortelles. ATTENTION Pratiques inadaptées ou dangereuses qui SERAIENT SUSCEPTIBLES DE PROVOQUER des blessures légères ou des dommages matériels. Avertissement concernant la proposition 65 de l’État de la Californie (États-Unis uniquement) AVERTISSEMENT : Cet appareil contient des produits chimiques connus de l’État de la Californie pour causer le cancer et des anomalies congénitales ou des effets nocifs sur la reproduction.Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 6 2017-03-20 4:13:23CONSERVEZ CES INSTRUCTIONS Français 7

AVERTISSEMENT : gaz réfrigérant R600a

Cet appareil contient du réfrigérant isobutane (R-600a), un gaz naturel présentant une compatibilité écologique élevée, mais qui est aussi inflammable. Veuillez respecter les consignes de sécurité suivantes :

• Lorsque vous manipulez, installez et utiliser l'appareil, veillez à éviter d'endommager le tube du réfrigérant.

• L'entretien doit être effectué par un membre du personnel d'entretien autorisé par le fabricant et les pièces des composants doivent être remplacées par des composants autorisés par le fabricant.

• Les produits de réfrigération contiennent des réfrigérants devant être retirés préalablement à la mise au rebut de l'appareil, conformément aux lois fédérales.

• N'obstruez pas les orifices de ventilation à l'intérieur de l'appareil ou de son caisson ou à l'intérieur de la structure encastrée.

• Afin d'éviter la création d'un mélange gaz-air inflammable lorsqu'une fuite se produit dans le circuit frigorifique, la taille de la pièce où l'appareil peut être placé doit être déterminée en fonction de la quantité de gaz réfrigérant utilisée. La pièce doit avoir un volume de 35,3 pi³ pour chaque 8 g de gaz réfrigérant R-600a à l'intérieur de l'appareil.

• L'emplacement choisi pour l'installation ne doit pas être exposé à la lumière directe du soleil et ne doit pas être placé à proximité d'une source de chaleur ou d'un autre appareil électrique, par exemple d'une cuisinière, d'un four, d'une plaque chauffante ou encore d'un radiateur.

• Pour des raisons de sécurité, si vous utilisez deux produits côte à côté, assurez-vous d'utiliser des produits certifiés dans les atmosphères contenant des gaz explosifs.

• N'utilisez pas de dispositifs mécaniques ou autres pour accélérer le processus de dégivrage.

• N'endommagez pas le circuit de réfrigération.

• N'utilisez pas d'appareils électriques à l'intérieur du compartiment de stockage des aliments de l'appareil. Consignes de sécurité générales DANGER IMPORTANT : Afin d'éviter que des enfants ne s'étouffent ou ne se retrouvent coincés lors de la mise au rebut d'un appareil usé :

• Ne retirez pas les grilles afin que les enfants ne puissent pas facilement monter dans le réfrigérateur. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 7 2017-03-20 4:13:24CONSERVEZ CES INSTRUCTIONS Consignes importantes relatives à la sécurité Français8

• Coupez les broches de la fiche d'alimentation et jetez-les.

• Débranchez le câble d'alimentation et mettez-le au rebut séparément de l'appareil usé. Afin d'éviter tout risque d'explosion ou d'incendie, ne stockez pas et n'utilisez pas de vapeurs et de liquides combustibles, inflammables ou explosifs (tels que de l'essence) à l'intérieur ou à proximité de cet appareil ou de tout autre. Conservez également tous les éléments qui risquent d'exposer (aérosols par exemple) à distance des brûleurs de table de cuisson, des fours et des hottes. Ne stockez pas de matériaux inflammables ou explosifs dans des meubles ou des endroits adjacents. AVERTISSEMENT IMPORTANT : Cet appareil est équipé d'une fiche électrique de mise à la terre à 3 broches pour protéger contre les risques de chocs électriques. Elle doit être branchée dans une prise électrique de mise à la terre dédiée. Si seule une prise électrique à 2 broches est disponible, il incombe au client de la remplacer par une prise électrique de mise à la terre à 3 broches dédiée et adaptée.

• N'entortillez pas et ne pincez pas le cordon d'alimentation de l'appareil.

• Ne débranchez jamais l'appareil en tirant sur le cordon d'alimentation.

• Maintenez toujours fermement la fiche pour la débrancher de la prise électrique.

• Débranchez l'appareil lorsque vous ne l'utilisez pas.

• N'installez pas, ne réparez pas, ne modifiez pas et ne remplacez pas toute pièce de l'appareil, sauf mention contraire indiquée dans les documents d'accompagnement.

• Toutes les autres opérations d'entretien doivent être effectuées par un technicien de service qualifié. NE coupez pas ou ne retirez pas la troisième broche (de mise à la terre) du cordon d'alimentation. N'utilisez pas de fiche d'adaptation. N'utilisez pas un cordon d'alimentation effiloché ou endommagé. NE branchez pas l'appareil à une rallonge. Maintenez le cordon d'alimentation éloigné des surfaces chauffées. REMARQUE

• Utilisation d'une prise électrique de mise à la terre.

• L'utilisation d'un disjoncteur différentiel de fuite à la terre (DDFT) n'est pas recommandée. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 8 2017-03-20 4:13:24CONSERVEZ CES INSTRUCTIONS Français 9 AVERTISSEMENT Pour réduire le risque d'incendie, de choc électrique, de blessures graves ou de mort lors de l'utilisation de votre appareil, suivez les consignes de sécurité de base, ainsi que les suivantes : Si vous recevez un appareil endommagé, contactez immédiatement votre revendeur ou constructeur. N'installez pas ou n'utilisez pas un appareil endommagé. Assurez-vous que cet appareil a été correctement installé conformément aux instructions d'installation. Assurez-vous d'installer les prises en fonction de l'alimentation électrique. L'équipement de réfrigération et les réfrigérants doivent être mis au rebut de façon appropriée par un professionnel et conformément aux lois et réglementations locales visant à protéger l'environnement. Cela s'applique à votre appareil usé et à votre nouvelle unité une fois que celle- ci aura atteint la fin de sa durée de vie. NE mettez pas l'appareil au rebut dans une décharge ou avec les déchets urbains. Contactez les déchetteries locales pour vous renseigner sur la mise au rebut des déchets recyclables. Lorsque vous manipulez, déplacez, utilisez ou mettez au rebut l'appareil, veillez à ne pas endommager le système de réfrigération. N'installez pas ou n'utilisez pas l'appareil en extérieur ou dans un endroit humide. Cet appareil n'est pas destiné à être installé dans un véhicule ou bateau de plaisance. Mettez les emballages hors de portée des enfants. Ils pourraient s'étouffer avec les sacs et les sachets en plastique. Branchez cet appareil à un circuit 115 V, 15 A contrôlé par un disjoncteur ou un fusible. Cet appareil doit disposer de son propre circuit de mise à la terre séparé. N'entortillez pas et ne pincez pas le cordon d'alimentation de l'appareil. Ne débranchez jamais l'appareil en tirant sur le cordon d'alimentation. Maintenez toujours fermement la fiche pour la débrancher de la prise électrique. Débranchez l'appareil lorsque vous ne l'utilisez pas. N'installez pas, ne réparez pas, ne modifiez pas et ne remplacez pas toute pièce de l'appareil, sauf mention contraire indiquée dans les documents d'accompagnement. Toutes les autres opérations d'entretien doivent être effectuées par un technicien de service qualifié. Avant d'effectuer toute opération d'entretien, coupez l'alimentation sur le tableau du disjoncteur. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 9 2017-03-20 4:13:24CONSERVEZ CES INSTRUCTIONS Consignes importantes relatives à la sécurité Français10 Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) ayant des capacités physiques ou sensorielles réduites, ou ayant un manque d'expérience et de connaissances, à moins qu'elles ne soient surveillées par une personne responsable de leur sécurité. Les enfants doivent être surveillées par mesure de sécurité. Ne permettez à personne, y compris à des enfants, de s'asseoir ou de grimper sur toute pièce de l'appareil, y compris la porte. Le non-respect de cette consigne peut entraîner des dommages et des blessures importants, voire la mort. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou un technicien de service qualifié par mesure de sécurité. Ne trafiquez pas les commandes. Nettoyer régulièrement cet appareil conformément aux instructions de la section Entretien et nettoyage du manuel d'utilisation. Nettoyez régulièrement le bac à glaçons ou le tiroir. Lorsque le congélateur est en marche, ne touchez pas les surfaces internes en inox si vous avez les mains mouillées ou humides car votre peau pourrait rester coller aux surfaces très froides. N'utilisez aucun type d'équipement électrique à l'intérieur des compartiments du réfrigérateur ou du congélateur N'obstruez pas les orifices de ventilation de l'appareil. Afin d'éviter que l'appareil ne bascule, il est impératif de fixer l'appareil au mur avec les deux supports antibasculement fournies. N'utilisez cet appareil que conformément à l'usage auquel il est destiné : conserver des aliments et des boissons. Il n'est pas destiné à un usage commercial ou industriel. Lorsque vous installez le boîtier des composants électriques, vérifiez si celui-ci est endommagé ou non par un choc électrique. Ouvrez et tenez la poignée lorsque vous ouvrez et fermez la porte. Lorsque vous ouvrez et fermez la porte, veillez à ne pas mettre vos mains dans le seuil. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 10 2017-03-20 4:13:24Français 11 Consignes et avertissements de sécurité Sécurité lors de l'installation Emplacement et sécurité lors de l'installation AVERTISSEMENT

• Avant d'installer le réfrigérateur, raccordez-le à une prise de courant et allumez l'appareil pour vous assurer qu'il fonctionne.

• Choisissez un emplacement éloigné de toute source de chaleur (radiateur, chaudière ou lumière directe du soleil).

• Installez l'appareil à un endroit où l'air circule librement et où le réfrigérateur peut bien ventiler.

• Installez l'appareil de sorte que l'air circule sans obstruction au niveau de la grille d'aération avant. Si la circulation de l'air ne peut pas se faire, cela peut interférer avec le bon fonctionnement de l'appareil.

• Les animaux venant de l'extérieur (rongeurs) peuvent ronger le cordon d'alimentation et provoquer un incendie. Par conséquent, installez l'appareil à un endroit non accessible aux animaux.

• Si le meuble est composé d'un matériau souple (ex : plâtre, etc.), sa structure peut être fragile et risque d'être endommagée. Par conséquent, utilisez un meuble composé d'un matériau fort et solide.

• Installez le réfrigérateur avec une équipe d'au moins 2 personnes.

• Reportez-vous aux dimensions du meuble et préparez ce dernier pour assurer une circulation appropriée de l'air.

• Utilisez un meuble qui ne va pas se déformer à cause de la chaleur ou de l'humidité émise par l'appareil lors de l'ouverture et la fermeture du réfrigérateur. REMARQUE Ce réfrigérateur est un modèle de type « encastré », ce qui signifie que le réfrigérateur impose une installation à l'intérieur d'un renfoncement dans un meuble de cuisine existant. Avant de déplacer le réfrigérateur, dégagez le chemin vers l'emplacement d'installation. Comparez toutes les dimensions de l'appareil et le rayon de basculement avec celles des portes, des couloirs, des escaliers, des recoins, etc. afin de vous assurer que vous ayez un chemin clairement défini. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 11 2017-03-20 4:13:24Consignes et avertissements de sécurité Français12 AVERTISSEMENT Risque de basculement Cet appareil est relativement lourd au niveau de la partie supérieure et peut basculer s'il n'est pas installé de façon sécurisée. Maintenez les portes fermées avec du ruban adhésif jusqu'à ce que le réfrigérateur se trouve dans sa position finale et qu'il est prêt à être fixé en place. Faites appel à deux personnes ou plus pour déplacer et installer le réfrigérateur. Le non-respect de ces consignes peut provoquer des blessures graves voire mortelles. DANGER Risque d'explosion Tenez les matériaux et vapeurs inflammables (essence par exemple) à distance du réfrigérateur. Le non-respect de ces consignes peut provoquer la mort, une explosion ou un incendie. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 12 2017-03-20 4:13:24Français 13 Spécifications relatives à l'installation AVERTISSEMENT Respectez tous les codes gouvernementaux et décrets lors de la programmation et de l'installation. Contactez votre service des bâtiments local pour en savoir plus. AVERTISSEMENT Les branchements électriques et de mise à la terre doivent respecter les dispositions applicables du code électrique national et/ou des autres codes électriques locaux. Cet appareil est doté d'un cordon électrique avec une fiche de mise à la terre à trois broches pour une alimentation de 115 V CA, 15 A. Branchez-le dans une prise électrique de mise à la terre à trois broches de 115 V CA uniquement. À moins qu'un système de filtration complet ne soit installé, la cartouche du filtre à eau fournie doit être installée conformément au manuel d'utilisation. Éteignez la machine à glaçons en utilisant la touche ICE (GLACE) chaque fois que le robinet d'arrivée d'eau est coupé. La touche ICE (GLACE) est allumée lorsque la machine à glaçons est allumée. L'appareil est doté d'un système d'éclairage avec des DEL haute intensité. Ne fixez pas ces voyants lorsqu'ils sont allumés afin d'éviter tout dommage oculaire possible. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 13 2017-03-20 4:13:24Français14 Options d'installation Il existe de nombreuses options d'installation. Elles dépendent de la conception de votre cuisine. Appareil individuel OK OK X Côte à côte (paire) OK X XX Appareils individuels avec séparation L'épaisseur minimale de la séparation est de 5/8" (16 mm)

43 7/8” (1114 mm) 49 11/16” (1261 mm) 55 5/16” (1404 mm) 61 5/16” (1556 mm) Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 15 2017-03-20 4:13:25Caractéristiques techniques de l'appareil Français16 Caractéristiques techniques du panneau personnalisé Ne dépassez pas la charge maximale que peut supporter le panneau personnalisé. Avant d'installer le panneau, vérifiez la force du matériau du panneau et la charge des fixations du panneau. 18” 24” 30” 36” Poids maximal du panneau personnalisé (poignée incluse) 132 lb (60 kg) 110 lb (50 kg) 88 lb (40 kg) 66 lb (30 kg) REMARQUE

• Poids maximal du panneau personnalisé (poignée incluse) = Charge maximale de la charnière (242 lb) - poids de la porte et charge.

• L’épaisseur du panneau personnalisé est de ¾” (19 mm). Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 16 2017-03-20 4:13:25Français 17 Caractéristiques techniques de la poignée PoignéePanneau personnaliséTiroir/porte de l'appareil L'installation de la poignée pour les unités avec panneaux de porte personnalisés (vue du haut) Vis à tête fraisée Avant d'installer les panneaux personnalisés, vous devez d'abord installer les poignées du tiroir/porte. Avec les modèles dotés d'un panneau personnalisé, vous pouvez choisir le style de poignée qui vous convient le mieux. Les poignées ne sont pas fournies avec les modèles dotés d'un panneau personnalisé. Des kits de poignées sélectionnés sont disponibles auprès de votre revendeur Dacor. Dacor ne recommande pas l'utilisation de tirettes individuelles. La plupart des kits de poignées n'incluent pas les vis de montage nécessaires car la longueur des vis varie selon l'épaisseur du panneau. L'artisan du panneau doit choisir et acheter les bagues de fixation nécessaires à l'installation. Les têtes des vis doivent être fraisées dans le panneau afin de prévenir toute interférence au cours de l'ajustement de la profondeur. Fixation de la poignée fournie par Dacor AVERTISSEMENT Suivez les instructions ci-après pour fixer la poignée fournie par Dacor. Dans le cas contraire, la poignée risque d'être endommagée ou de dysfonctionner.

1. Placez le support renforcé de la poignée à l'arrière du panneau de la porte, puis mettez la

poignée sur l'avant du panneau de la porte.

2. Comme indiqué, serrez les 4 vis sur chacun des côtés supérieur et inférieur de la poignée. Ne

les serrez pas à l'excès. Panneau Poignée (PW) M4x164 pièces Poignée renf. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 17 2017-03-20 4:13:26Français18 Installation AVERTISSEMENT N'installez pas l'appareil :

• dans un environnement où de l'eau ruisselle. L'appareil est très lourd : Réfrigérateur 24" : environ 377 lb/171 kg Réfrigérateur 30" : environ 472 lb/214 kg Réfrigérateur 36" : environ 567 lb/257 kg Congélateur 18" : environ 289 lb/131 kg Congélateur 24" : environ 386 lb/175 kg Congélateur 30" : environ 483 lb/219 kg Congélateur 36" : environ 580 lb/263 kg Emplacement de l'installation L'appareil doit être installé dans une pièce sèche et aérée. Installation sécurisée L'appareil est très lourd et tend à basculer en avant lorsque la porte de l'appareil est ouverte. N'ouvrez pas la porte avant d'être sûr que l'appareil ne peut pas basculer. Le moyen le plus sûr d'installer l'appareil est d'utiliser les dispositifs antibasculement fournis. Sol La surface inférieure doit être mise à niveau et égalisée afin de s'assurer que l'appareil est installé de façon sécurisée et que l'appareil fonctionne correctement. La surface inférieure doit être constituée de matériaux durs et rigides pour soutenir le poids de l'appareil. Alignement de l'appareil Pour s'assurer que l'appareil fonctionne correctement, il doit être mis à niveau de façon appropriée. Si l'appareil n'est pas à niveau, de l'eau risque de se déverser au niveau de la machine à glaçons, les glaçons risquent d'être irréguliers ou les portes risquent de ne pas se fermer correctement. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 18 2017-03-20 4:13:26Français 19 Exigences relatives à l'installation Préparation à l'installation Pièces d'installation de l'armoire En utilisant le tableau de la page suivante, vérifiez que toutes les pièces d'installation sont présentes au moment du déballage de l'appareil.

A1 A2-1 A2-2 Vérifiez les pièces d'installation au moment du déballage de l'appareil PIÈCES INSTALLATION INDIVIDUELLE INSTALLATION D'UNE PAIRE

B PLINTHE 1 2 C Cache supérieur du réfrigérateur 1 2

Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 19 2017-03-20 4:13:26Exigences relatives à l'installation Français20 Pièces d'installation de la porte En utilisant le tableau ci-dessous, vérifiez que toutes les pièces d'installation sont présentes au moment du déballage de l'appareil.

Vérifiez les pièces d'installation au moment du déballage de l'appareil. PIÈCES INSTALLATION INDIVIDUELLE INSTALLATION D'UNE PAIRE A’ CACHE INFÉRIEUR DE LA PORTE 1 2 B’ BOUCHON 2 4 C’ HABILLAGE LATÉRAL DE LA PORTE 2 4

Tournevis électrique

Tournevis à tête plate/ fendue

Clé mixte 3/8” (10 mm), 1/2” (13 mm) 3/8” (10 mm), 1/2” (13 mm) Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 21 2017-03-20 4:13:29Exigences relatives à l'installation Français22 Mise à la terre du réfrigérateur ATTENTION Les branchements électriques et de mise à la terre doivent respecter les dispositions applicables du code électrique national et/ou des autres codes électriques locaux. Cet appareil est doté d'un cordon électrique avec une fiche de mise à la terre à trois broches pour une alimentation de 115 V CA, 15 A. Branchez-le dans une prise électrique de mise à la terre à trois broches de 115 V CA uniquement. NE COUPEZ ET NE RETIREZ JAMAIS LA TROISIÈME BROCHE (MISE À LA TERRE) DU CORDON D'ALIMENTATION.

APPAREIL. AVERTISSEMENT Risque de choc électrique Branchez l'appareil sur une prise murale 3 broches dédiée reliée à la terre. Ne retirez pas la broche de mise à la terre. N'utilisez pas d'adaptateur. N'utilisez pas de rallonge. Le non-respect de ces instructions peut entraîner un incendie, un choc électrique voire la mort. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 22 2017-03-20 4:13:29Français 23 Conditions relatives à la pression de l'eau Une arrivée d'eau froide de pression comprise entre 30 et 120 psi (207 et 827 kPa) est nécessaire au bon fonctionnement du distributeur d'eau et de la machine à glaçons. Si vous avez des questions sur votre pression d'eau, communiquez avec un plombier qualifié autorisé. Arrivée d'eau Arrivée d'eau Système d'osmose inverse 30 à 120 psi 30 à 120 psi40 à 60 psi Réfrigérateur Réfrigérateur Système d'osmose inverse dans l'alimentation d'eau IMPORTANT : La pression de l'eau sortant d'un système d'osmose inverse et arrivant dans la vanne d'arrivée d'eau du réfrigérateur doit être comprise entre 30 et 120 psi (207 et 827 kPa). La pression de l'eau de l'alimentation en eau froide au système d'osmose inverse doit être comprise entre 40 et 60 psi minimum (276 à 414 kPa.) Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 23 2017-03-20 4:13:29Exigences relatives à l'installation Français24 Raccordement de l'alimentation en eau principale Avant de raccorder la conduite d'eau du réfrigérateur à l'alimentation en eau principale du domicile, vous devez vous familiariser à votre plomberie.

Plage de la sortie d'eau ø1/4” (6,5 mm)

1. Décidez comment utiliser au mieux la plomberie Puis,

2. utilisez l'arrivée d'eau principale tout en respectant les exigences suivantes :

- L'installateur doit fournir le tuyau d'eau de 1/4" (6,5 mm) et tous les raccords. - Le tuyau d'eau doit être suffisamment long pour créer du mou et permettre au réfrigérateur d'être déplacé en vue du nettoyage du sol et d'une intervention technique sans devoir commencer par débrancher le tuyau d'eau. - Toute nouvelle installation doit satisfaire aux exigences du code de plomberie local. - L'arrêt d'eau doit être placé dans l'armoire de base de chaque côté du réfrigérateur ou dans un autre endroit facilement accessible. - Si le robinet de sectionnement est placé sur le mur derrière le réfrigérateur, il doit être incliné afin que le tuyau d'eau ne soit pas plié lorsque le réfrigérateur est poussé dans sa position finale. - Assurez-vous que la conduite d'alimentation en eau se trouve dans la plage indiquée sur les illustrations 1". - Le tuyau d'eau est positionné à 1/2" de la paroi arrière et est retiré vers l'avant le long de la zone grisée sur la figure ci-dessus. Le tuyau d'eau doit être collé au sol. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 24 2017-03-20 4:13:29Français 25 Conditions spécifiques à l'armoire

Emplacement de l'alimentation électrique

• B : inclut une épaisseur de panneau de porte standard avec 3/4".

• Une installation à l'intérieur d'une armoire de cette largeur permet à l'habillage du réfrigérateur d'être directement fixé aux armoires autour du produit. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 25 2017-03-20 4:13:29Français26 Instructions d'installation

1. Déballage du réfrigérateur

Vérifiez les éventuels dommages dus au transport de l'appareil. N'installez pas l'appareil s'il est visiblement endommagé. En cas de doutes, contactez votre revendeur.

1. Retirez le cerclage en PP, le carton d'emballage, le bloc d'alimentation externe et le film en PE.

2. Retirez les fixations de la palette en dévissant les boulons (cinq par attache).

Desserrez les boulons10 piècesM6x10 ATTENTION Veillez à ne pas endommager l'appareil lorsque vous le déchargez de la palette.

3. Insérez le diable entre l'appareil et l'emballage en bois comme indiqué. Tout en inclinant la

partie arrière de l'appareil vers le haut, déchargez-le de l'emballage en bois. Partie inférieure de l'appareilEmballage en boisDacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 26 2017-03-20 4:13:30Français 27

2. Déplacement du réfrigérateur

AVERTISSEMENT L'appareil est très lourd. Lorsque vous déplacez le réfrigérateur, veillez à ne pas vous blesser ou à endommager l'appareil.

1. Utilisez un mode de transport sécurisé et adapté (un diable adapté aux appareils de

préférence) et déplacez le réfrigérateur près de l'armoire d'installation.

2. Le déplacement et l'installation de l'appareil doivent être effectués par au moins deux

3. Veillez à ne pas endommager les sols. Les sols fragiles doivent être protégés avec du

contreplaqué, des cartons épais ou d'autres matériaux similaires.

4. Avant de déplacer le réfrigérateur, vérifiez qu'il passera bien à travers les encadrements des

portes, dans les escaliers et tout obstacle.

• RISQUE DE BASCULEMENT : Le réfrigérateur étant grand et lourd, il peut facilement basculer s'il n'est pas bien fixé. Dans la mesure du possible, déplacez toujours le réfrigérateur en position verticale. Sinon, déplacez-le sur sa partie arrière. Protégez les encadrements des portes pour le transport. AVERTISSEMENT Veillez à ce que le boîtier des composants électriques ne soit pas endommagé lors de l'installation. OK (Recommandé)

3. Préparation à l'installation

Déballez les matériaux et accessoires d'installation. Voir la section Préparation à l'installation dans le chapitre Conditions relatives à l'installation.

4. Fixation du support antibasculement

AVERTISSEMENT Pour éviter que l'appareil ne bascule en avant, un support antibasculement doit être installé. Avant de fixer le support, assurez-vous qu'aucun câblage ou canalisation ne se trouve dans la zone de pénétration des vis. Un support est requis par appareil. ATTENTION Portez toujours des lunettes de sécurité et d'autres appareils ou vêtements de protection nécessaires lorsque vous installez ou travaillez avec des fixations. Dacor ne recommande pas de fixer le support antibasculement sur des maçonneries légères (p. ex. des blocs ou briques) ou sur du béton frais ou non traité. Assurez-vous que le mur ou l'armoire sur lequel/laquelle les supports sont cloutés est suffisamment robuste pour supporter la charge de sécurité. M4x35 Mur en bois Mur en béton M4x35 ø6x30

1. La hauteur du support est mesurée à partir

du sol et dépend de la hauteur de l'armoire.

2. Fixez les supports antibasculement.

Assurez-vous que les vis serrent fermement le support. Les supports antibasculement doivent s'allonger au moins de 2" (50 mm) sur l'appareil pour le sécuriser. Si cette longueur minimale ne peut pas être respectée pour des raisons liées à la structure, l'alternative consiste à fixer une cale d'espacement (en bois) derrière l'angle antibasculement. Pour les modèles de 36», placez 2 supports antibasculement à intervalles réguliers et fixez- les avec 3 vis par support sur un mur en bois, ou bien avec 3 vis et 3 verrous de soutien par support sur un mur en béton. Pour les autres modèles, vous pouvez utiliser un seul support antibasculement pour l’objectif visé. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 28 2017-03-20 4:13:30Français 29 Appareil Hauteur de l’armoire Pour les modèles de 36”, utilisez 2 supports antibasculement. 2” (50)

Cale d’espacement (bois) Appareil Option Hauteur de l'armoire A 1 83 1/2” (2121 mm) 79 1/2” (2019 mm) 2 83 3/4” (2127 mm) 79 5/8” (2023 mm) 3 84” (2134 mm) 79 7/8” (2030 mm) 4 84 1/4” (2140 mm) 80 1/8” (2036 mm) 18” 24” 30” 36” SUPPORT ANTIBASCULEMENT 1 pièce 2 pièces mur en bois M4x35 3 pièces 6 pièces mur en béton M4x35 3 pièces 6 pièces ø6x30 (VERROU DE SOUTIEN) 3 pièces 6 pièces

• 3 vis/verrous de soutien par support. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 29 2017-03-20 4:13:30Instructions d'installation Français30 Éléments relatifs au support antibasculement Appareil Paroi Support antibasculement

1. Positionnement du support : suivez le

tableau de hauteur spécifique au meuble.

2. Vis : serrez les 3 vis sur les supports.

3. Poussez l’appareil vers le haut contre la

paroi arrière du meuble.

4. Cale d'espacement : si vous utiliser la

cale d'espacement, vous devez suivre les spécifications de positionnement du support (voir le tableau ci-dessus). ATTENTION

• La hauteur de la cale d'espacement doit être calculée en fonction de la profondeur du meuble.

• La cale d'espacement doit être fixée séparément du meuble. Lors de l'installation de l'appareil dans le meuble Ruban adhésif ou fixation Avant de placer l'appareil dans le meuble, branchez le cordon d'alimentation. Attachez ensuite le cordon d'alimentation près de la partie avant de l'ouverture du meuble en utilisant un ruban adhésif ou une fixation telle qu'une attache, une bride etc. Après avoir placé l'appareil à l'intérieur du meuble, assurez-vous que le cordon d'alimentation est placé en haut de l'appareil (comme indiqué sur l'illustration). Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 30 2017-03-20 4:13:30Français 31

5. Retrait du cache supérieur de la porte, plinthe

Vous devez retirer l'obturateur supérieur de la porte et la plinthe avant d'ajuster le panneau personnalisé de la porte. Cache supérieur de la porte Plinthe Cache supérieur de la porte M5x16 4 pièces Plinthe M4x8 2 pièces Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 31 2017-03-20 4:13:31Instructions d'installation Français32

• Cache supérieur de la porte : desserrez les vis puis retirez le cache.

1. Retirez les 4 vis qui fixent le cache de la

2. Retirez le cache du module Wi-Fi à

l'intérieur du cache de la porte. Wi-Fi A20

3. Débranchez les connecteurs à boîtier pour

séparer le cache supérieur de la porte. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 32 2017-03-20 4:13:31Français 33

• Plinthe : pour une installation côte à côté, retirez le cache du gril. Ceci ne s'applique pas aux installations autonomes.

1. Poussez le couvercle du filtre à eau pour

l'ouvrir. Retirez les vis sur le côté et retirez le cache du gril. Plinthe

2. Retirez les vis des deux côtés et retirez la

plinthe. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 33 2017-03-20 4:13:31Instructions d'installation Français34

6. Fixation des isolants côté congélateur ou réfrigérateur

Fixez 2 isolants de chaque côté du congélateur ou du réfrigérateur comme indiqué. Fixez les isolants en couvrant les vis sur le châssis latéral. isolant châssis Vue du haut Vue latérale Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 34 2017-03-20 4:13:31Français 35

7. Installation côte à côte (paire)

Repositionnement des cales d'espacement du châssis central

1. Retirez la cale d'espacement du châssis central de l'ensemble.

2. Réinstallez les cales d'espacement 7/16 pouces (10 mm) dans leur position initiale (voir le

schéma ci-dessous). Châssis du réfrigérateur Cales d'espacement du châssis central 7/16” (10 mm) Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 35 2017-03-20 4:13:32Instructions d'installation Français36 Fixation d'un isolant Fixez un isolant sur l'un des côtés des surfaces de contact. Si un réfrigérateur et un congélateur sont installés côte à côte, fixez l'isolant sur le réfrigérateur.

1. Fixez un isolant de grande taille sur l’une des surfaces de contact. Si un réfrigérateur et un

congélateur sont installés côte à côte, fixez l’isolant sur le congélateur en couvrant les vis sur le châssis latéral.

2. Fixez de petits isolants sur les côtés du réfrigérateur et du congélateur, comme sur

l’illustration, en couvrant les vis sur le châssis latéral.

3. Alignez l'isolant avec l'extrémité de la cale d'espacement du châssis central.

isolant châssis Congélateur Congélateur Vue du haut Vue latérale Réfrigérateur Réfrigérateur Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 36 2017-03-20 4:13:32Français 37 Relier les deux châssis

1. Établir la liaison supérieure.

- Fixez le support rectangulaire sur les languettes qui dépassent au-dessus de chaque châssis (voir le schéma). - Fixez le levier pour relier les deux châssis.

2. Établir la liaison inférieure.

- Insérez le support dans la rainure en bas des deux châssis. - Fixez le levier pour relier les deux châssis. Support Support Levier Levier Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 37 2017-03-20 4:13:32Instructions d'installation Français38

8. Fixer le cache supérieur du réfrigérateur

Le capteur d’intensité lumineuse est fixé sur le cache supérieur. Avant de fixer le cache supérieur, branchez d’abord le connecteur du capteur d’intensité lumineuse. Vue de dessus de l’appareilConnecteurs de câbleCache supérieur

1. Branchez le connecteur du capteur

d'intensité lumineuse. Branchez les câbles des pièces électriques autour du kit d'ouverture automatique de la porte puis insérez les câbles dans le tube rectangulaire. ATTENTION Veillez à ne pas endommager les câbles.

2. Pour fixer le cache supérieur, fixez

les crochets dans l'ordre indiqué sur l'illustration. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 38 2017-03-20 4:13:32Français 39

9. Placer le réfrigérateur dans son caisson

• Selon le type d'armoire, un dispositif de serrage (aide au positionnement) peut être utilisé pour aligner le panneau personnalisé de la porte du réfrigérateur avec l'armoire en traçant une ligne verticale sur l'armoire. Dispositif de serrage (aide au positionnement) Superposition Creux

• Positionnez l'armoire côté châssis pour l'aligner avec la ligne verticale. Type de superposition Type sans cadre 1 1/2” (40 mm) Compatibilité panneau Vue du haut Appareil Châssis latéral de l'armoire Châssis latéral de l'armoire 1 1/2” (40 mm) Compatibilité panneau Vue du haut Appareil Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 39 2017-03-20 4:13:32Instructions d'installation Français40 ATTENTION Veillez à ne pas endommager la conduite d'eau et le cordon d'alimentation lorsque vous placez le réfrigérateur dans son caisson. Le tuyau d'eau doit être fixé au sol avant d'être tiré vers l'avant. Placez également le cordon d'alimentation derrière l'appareil pour ne pas trébucher ou marcher dessus. AVERTISSEMENT Veillez à ne pas blesser les autres personnes et à ne pas endommager le réfrigérateur lorsque vous le déplacez.

1. Avant de déplacer le réfrigérateur, branchez le cordon d'alimentation.

2. Placez le carton d'emballage ou le contreplaqué le long du trajet pour protéger les sols lors du

déplacement de l'appareil.

3. Placez délicatement le réfrigérateur dans son caisson.

4. Alignez le bord avant de la cale d'espacement du châssis avec la ligne verticale préalablement

tracée sur l'armoire. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 40 2017-03-20 4:13:32Français 41

10. Mise à niveau du réfrigérateur

1. En utilisant votre perceuse et le foret

indiqué ci-dessous, engagez chacun des arbres d'ajustement du réfrigérateur en rotation et mettez à niveau le réfrigérateur. (SH , SAH )

2. Ajustez l'écart entre le meuble et le cache

supérieur du réfrigérateur à 1/8 pouce (3 mm). ATTENTION Les pieds de mise à niveau avant et arrière ont un ajustement de hauteur maximale de 3/4 pouces (20 mm). Si une hauteur plus élevée est nécessaire, l'installateur peut lever le réfrigérateur sur une plaque de contreplaqué ou un tapis. Lever le réfrigérateur de plus de 3/4 pouces (20 mm) endommagera les composants de mise à niveau avant et arrière. Arbre ajustable (3/8”, 10 mm) Avant Arrière Type de vérin (ajustement de la hauteur) 20 mm maxi. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 41 2017-03-20 4:13:33Instructions d'installation Français42

11. Fixation du réfrigérateur

Fixez le réfrigérateur dans son caisson avec des vis (TH) M4x16 (6 vis par côté, comme indiqué sur le schéma). Emplacement fixe Compatibilité panneau Armoire (TH) M4x16 12 pièces Châssis latéral de l'armoire Châssis latéral de l'armoire Vue du haut Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 42 2017-03-20 4:13:33Français 43

12. Fixation de l'isolation du panneau avant

• Fixez l'isolation sur la partie avant de la porte du réfrigérateur. (Assurez-vous que la position de montage est correcte).

1. Centrez le panneau de la porte et l'isolation comme indiqué sur le schéma.

2. Fixez l'isolation à 4 pouces (102 mm) de la partie supérieure de la porte. (Voir le schéma).

13. Fixation des supports du panneau personnalisé de la porte

Fixez les supports du panneau sur la partie supérieure et inférieure du panneau. Panneau personnalisé : STS Enfoncez les 10 vis sur la partie supérieure et inférieure des supports, comme indiqué sur le schéma. (Les autres trous de chaque côté du support ont une autre utilité). Trou de vis SUP. : 10 pièces / INF. : 10 pièces (FH) M4x14 20 pièces Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 43 2017-03-20 4:13:33Instructions d'installation Français44 Panneau personnalisé : bois, autre

• Le modèle vous indique la position du support et des trous.

• Marquez les positions des trous de chaque coin du panneau selon le modèle et insérez les vis dans les trous. Panneau Modèle HAUT BAS SUP. : 10 pièces / INF. : 10 pièces (FH) M4x14 20 pièces Panneau personnalisé : arrière encastré, autre Si le panneau ne peut pas être fixé au centre du support en raison de sa conception, utilisez les trous de vis adaptés de chaque côté du support pour fixer le panneau. Trou de vis Avant Arrière Vis 1/4” 3/4” Support SUP. : 10 pièces / INF. : 10 pièces (FH) M4x14 20 pièces Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 44 2017-03-20 4:13:33Français 45

14. Fixation d'un panneau personnalisé

AVERTISSEMENT Si vous installez un panneau personnalisé avant de fixer l'appareil sur l'armoire, le panneau personnalisé peut basculer. Afin d'éviter cela, vous devez suivre les instructions d'installation

• Placez le support du panneau sur la vis d'ajustement de hauteur. (Voir le schéma). Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 45 2017-03-20 4:13:33Instructions d'installation Français46

15. Préparation du panneau pour l'ajuster

1. Fixez le panneau personnalisé

temporairement sur le côté de la porte en serrant la vis au milieu du panneau.

2. Desserrez les 6 vis, sans les retirer, sur le côté de la porte de façon à pouvoir ajuster le

panneau personnalisé à la verticale. Vue du haut Compatibilité panneau (PW) M4x16 12 pièces Panneau personnalisé Support latéral Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 46 2017-03-20 4:13:34Français 47

16. Alignement du panneau

Il y a deux mécanismes d'ajustement de panneau au-dessus et deux en dessous de la porte. Ajustez le panneau de sorte qu'il soit aligné avec le meuble autour. L'espace entre le meuble et le panneau doit être de :

• 1/8” (3 mm) sur le côté pour une installation unique

• 3/16” (4 mm) sur le côté pour une installation côte à côte 1/8” 1/8” 1/8” 1/8” 3/16” 3/16” 3/16” Partie supérieure de la porte

1. Utilisez les boulons à double pas pour aligner le panneau de la porte.

2. Engagez une vis de fixation latérale (voir le schéma) pour basculer le panneau de façon

3. Engagez la vis 1 (voir le schéma) pour basculer le panneau vers l'avant/arrière, engagez la

vis 2 pour mettre le panneau en place. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 47 2017-03-20 4:13:34Instructions d'installation Français48 Partie inférieure de la porte

1. Engagez une vis de fixation latérale (voir le schéma) pour basculer le panneau de façon

2. Engagez la vis 1 (voir le schéma) pour basculer le panneau vers l'avant/arrière, engagez la

vis 2 pour mettre le panneau en place. M6x12 12 pièces Vis 2 Vis 1 Vis latérale Mécanismes d'ajustement du panneau Mécanisme d'ajustement du panneau Boulon à double pas Chaque 12 vis par porte Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 48 2017-03-20 4:13:34Français 49 Partie supérieure de la porte Haut/Bas Gauche/Droite Avant/Arrière Partie inférieure de la porte Gauche/Droite Avant/Arrière Fixation du panneau sur la porte

1. Vissez les écrous sur les boulons à double pas.

2. Fixez l'habillage latéral du panneau.

Deux écrous par ensemble

Six vis par côté (dans l'habillage) Six vis par côté (dans le panneau) Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 49 2017-03-20 4:13:35Instructions d'installation Français50

17. Fixation des caches intérieurs de la porte

Cache supérieur de la porte

1. Reportez-vous aux figures ci-dessous et installez le boîtier sur la porte.

2. Fermez le couvercle du module Wi-Fi à l'intérieur du cache supérieur de la porte.

3. Enfoncez les vis à partir de la partie supérieure (4 vis par ensemble).

M5x164 piècesCache supérieur de la porteCache supérieur de la porte

1. Fixez le guidage d'air sur le cache inférieur de la porte (2 vis par ensemble).

2. Fixez le cache inférieur de la porte en enfonçant les vis à partir de la partie avant (2 vis par

3. Placez les bouchons sur les trous de vis.

(FH) M4x14 2 pièces Cache inférieur de la porte Bouchons Cache inférieur de la porte Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 51 2017-03-20 4:13:35Instructions d'installation Français52

18. Raccordement de la conduite d'eau

Afin d'éviter les fuites et dégâts des eaux, veillez à ne pas entortiller la conduite d'eau. Après avoir raccordé le tuyau d'eau au sol, ouvrez le robinet d'arrivée d'eau à l'arrière de l'appareil, vérifiez le raccordement de la conduite d'arrivée d'eau et l'absence de fuites. Vous devez acheter plusieurs éléments pour effectuer ce raccordement. Ces accessoires sont en vente sous forme de trousse dans votre magasin de bricolage local. Tube en cuivre

• Bague (2 pièces) Tube en plastique

• Tube en plastique de

/4" Extrémité moulée (en forme de poire)

1. Retirez le bouchon du raccordement de l'appareil.

2. Courbez la conduite d'eau en fonction de l'emplacement du raccordement de l'appareil.

3. Faites glisser l'écrou-union et placez le sur la conduite d'eau.

4. Avec la clé plate, serrez l'écrou-union sans forcer.

5. Ouvrez le robinet de sectionnement et le robinet d'eau principal.

6. Vérifiez le raccordement sur le robinet de sectionnement et sur l'appareil pour détecter toute

7. Poussez la conduite d'eau dans le tube de protection aussi loin que possible.

Filtre à eau Sortie d’eau (Appareil) Sortie d’eau (Domicile) Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 52 2017-03-20 4:13:35Français 53

• Vissez les vis des deux côtés pour fixer la plinthe. M4x8 2 pièces Plinthe Plinthe Fixation de la patte

• La hauteur de l'appareil peut être ajustée entre 83 3/8” ~ 84 3/8”.

• Si vous souhaitez utiliser la patte (4") fournie par Dacor, notez que celle-ci a été conçue pour un appareil d'une hauteur de 83 7/8" et pour un meuble d'une hauteur de 84".

• Si vous souhaitez utiliser une patte non fournie par Dacor, ajustez sa hauteur en fonction. Patte Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 53 2017-03-20 4:13:35Instructions d'installation Français54

20. Fixation de l'habillage du réfrigérateur

1. Habillage côté armoire : fixez l'habillage entre le réfrigérateur et l'armoire.

Vue du haut Cale d'espacement du châssis Habillage côté armoire

2. Habillage côté porte : fixez l'habillage sur le support côté porte.

Habillage côté porte Panneau personnalisé

3. (Installation côte à côte uniquement) Habillage central : fixez l'habillage entre le réfrigérateur

et le châssis. Habillage central Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 54 2017-03-20 4:13:36Français 55

21. Fixation du cache supérieur de l'habillage

Fixez le cache supérieur de l'habillage en bas du cache supérieur.

• Pour une installation côte à côte, coupez le cache supérieur de l’habillage pour adapter sa largeur avant de le fixer.

22. Retrait de l'emballage intérieur

Déballez le bloc d'alimentation externe et le ruban.

23. Ajustement du ressort de la porte

Ajustez la tension du ressort de la porte selon la taille de l'appareil. Avec un tournevis cruciforme, tournez la vis d'ajustement. I = tension maximale du ressort 0 = aucune tension du ressort Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 55 2017-03-20 4:13:36Instructions d'installation Français56

24. Ajustement de l'angle d'ouverture de la porte

Suite à un réglage en usine par défaut, la porte s'ouvre de 115 degrés. Vous pouvez utiliser la goupille d'arrêt pour réduire l'angle d'ouverture à 90 degrés, en fonction des conditions d'installation. Goupille d'arrêt 115° 90°

Retirez le vinyle de protection et nettoyez le panneau personnalisé. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 56 2017-03-20 4:13:36Français 57

26. Liste de vérifications pour l'installation

Assurez-vous que le réfrigérateur fonctionne correctement et que le panneau personnalisé de la porte s'aligne avec le meuble autour. AVERTISSEMENT

• La liste de vérifications suivante doit être complétée par l'installateur pour s'assurer que le réfrigérateur est installé correctement et de façon sécurisée, qu'il fonctionne correctement, et qu'aucune pièce n'a été oubliée au cours de l'installation.

• Il incombe au propriétaire de procéder à une bonne installation. La bonne installation de votre appareil Dacor est essentielle et ne doit pas être négligée. Liste de vérifications pour l'installation Les éventuels dommages superficiels de l'appareil ont-ils été inspectés ? La conduite d'eau a-t-elle été correctement installée en conformité avec les spécifications et la recherche d'éventuelles fuites a-t-elle été effectuée ? L'appareil est-il correctement aligné avec les armoires adjacentes ? Les portes, tiroirs et clayettes fonctionnent-ils de façon fluide et sans interférences ? L'emballage, les rubans et autres documents ont-ils été retirés des parties internes et externes de l'appareil ? Le câble d'alimentation est-il branché à une prise électrique de mise à la terre à trois broches conforme aux spécifications électriques ? L'appareil a-t-il été correctement mis à niveau ? Le support antibasculement a-t-il été correctement installé ? Les composants du réfrigérateur fonctionnent-ils tous correctement ? La garantie a-t-elle été activée en ligne / la carte de garantie a-t-elle été complétée et transmise ? Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 57 2017-03-20 4:13:36Mémo Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 58 2017-03-20 4:13:36Mémo Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 59 2017-03-20 4:13:36Dacor ∙ 14425 Clark Avenue, City of Industry, CA 91745 ∙ Téléphone : [phone] ∙ Télécopie : [phone] ∙ www.dacor.com DA68-03621B-02 Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_CFR.indd 60 2017-03-20 4:13:36
