| Type de produit | Capteur de contrôle de plaque pièce |
| Marque | IFM |
| Modèle | SDP110 |
| Catégorie | Capteur |
| Fonctions principales | Mesure de distance, débit et pression ; sorties commutation et analogique ; IO-Link ; apprentissage ; simulation ; affichage TFT couleur |
| Plage de distance | 250 à 1000 µm selon diamètre d'appui (1,0 à 2,0 mm) |
| Plage de débit | Réglable (l/min, m³/h, m/s, ft³/min, etc.) – valeur non spécifiée |
| Plage de pression | Pression de fonctionnement minimale ≥ 500 mbar (50 kPa) ; pression max non spécifiée |
| Alimentation | 18...30 V DC (estimation standard) |
| Sorties | 2 sorties configurables : OUT1 (commutation ou IO-Link), OUT2 (commutation, analogique 4-20 mA, entrée apprentissage externe) |
| Raccord process | G1/4 (avec adaptateurs, couple 50 Nm) |
| Nombre d'appuis | 1 à 5 (paramètre NOZ) |
| Diamètre d'appui | 1,0 à 2,0 mm (paramètre diA) |
| Affichage | TFT, couleur réglable, orientation 0/90/180/270°, luminosité 25-100% |
| Communication | IO-Link (mode SIO et IO-Link) |
| Entretien | Sans entretien ; rinçage haute pression possible (max 16 bar) |
| Réparabilité | Réparation par le fabricant uniquement |
| Sécurité | Respecter les consignes : risque de brûlures si fluide >50°C ; installer hors pression ; utilisation fluides admissibles |
| Température du fluide | Jusqu'à 50°C (122°F) – au-delà, parties du boîtier >65°C |
| Poids | Non spécifié |
| Dimensions | Non spécifiées |
FOIRE AUX QUESTIONS - SDP110 IFM
Questions des utilisateurs sur SDP110 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Capteur au format PDF gratuitement ! Retrouvez votre notice SDP110 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SDP110 de la marque IFM.
MODE D'EMPLOI SDP110 IFM
Notice d'utilisation
Capteur de contrôle de plaque pièce
SDP110
Contenu
1 Remarques préliminaires 4
1.1 Symboles utilisés 4 1.2 Avertissements utilisés 4
2 Consignes de sécurité. 5
3 Usage prévu 6
3.1 Applications 6
4 Fonctionnement 7
4.1 Options pour la sortie OUT1 7 4.2 Options pour la sortie OUT2 7 4.3 Mesure de distance. 7 4.4 Sortie de commutation 8 4.5 Sortie analogue 9 4.6 Amortissement des valeurs mesurées 10 4.7 Suppression de faibles débits 11 4.8 Simulation 11 4.9 Réglage de couleur de l'afficheur 11 4.10 IO-Link 11
5 Montage 13
5.1 Orientation 13 5.2 Lieu de montage 14 5.3 Raccord process 14 5.4 Technologie de connexion pneumatique 14 5.5 Conception des tuyaux de mesure 14 5.6 Géométrie des appuis 15
6 Raccordement électrique 16 7 Éléments de service et d'indication 17
8 Menu. 18
8.1 Aperçu du menu 18 8.2 Menu principal et sous-menus 18
9 Mise en service 22 10 Paramétrage 23
10.1 Paramétrage via IO-Link 23
10.1.1 Commandes de système 23
10.1.1.1 Clignotement activé / clignotement désactivé 23 10.1.1.2 Apprentissage de distance 23
10.1.2 Identification 23
10.1.2.1 Étiquette électronique spécifique application 23 10.1.2.2 Function Tag 24 10.1.2.3 Location Tag 24
10.1.3 Paramètre 24
10.1.3.1 Blocage d'accès à l'appareil : Paramétrage local 24
10.2 Paramétrage au moyen des boutons de l'appareil 24
10.2.1 Paramétrage général 24 10.2.2 Réglages par défaut 24 10.2.2.1 Valeur process pour OUTx 25 10.2.2.2 Unité de mesure standard 25
10.2.3 Programmation des fonctions de sortie 25
10.2.3.1 Contrôle de seuil OUTx / fonction hystérésis 25 10.2.3.2 Contrôle de seuil OUTx / fonction fenêtre 25 10.2.3.3 Signal analogue OUT2 25
10.2.4 Apprentissage de distance 26
10.2.4.1 Apprentissage via les boutons sur I'appareil 26 10.2.4.2 Apprentissage via l'entree d'apprentissage externe 26 10.2.4.3Apprentissage via l'interface IO-Link 26
10.2.5 Réglages à utiliser (option) 27
10.2.5.1 Affichage standard 27 10.2.5.2 Unité de mesure standard 27 10.2.5.3 Réglement de couleur de l'afficheur 27 10.2.5.4 Logique de commutation des sorties 28 10.2.5.5 Amortissement des valeurs mesurées 28 10.2.5.6 Diamètre des appuis 28 10.2.5.7 Nombre d'appuis 28 10.2.5.8 Suppression de faibles débits 28 10.2.5.9 Conditions normalisées 28 10.2.5.10 Calibrage du point zéro pour pression 28 10.2.5.11 Temporisation à l'enclenchement / au déclenchement 28 10.2.5.12 Comportement des sorties en cas de défaut 28 10.2.5.13 Verrouillage / déverrouillage 29 10.2.5.14 Rétablir les réglages usine 29
10.2.6 Fonctions de diagnostic 29
10.2.6.1 Lecture des valeurs minimales / valeurs maximales 29 10.2.6.2 Simulation 29
11 Fonctionnement 31
11.1 Affichage de la valeur process 31 11.2 Lecture du réglage des paramètres 31
12 Correction des defaults 32
12.1 Messages d'erreur 32 12.2 Messages d'alarme 32
13 Maintenance, réparation et élimination 34
13.1 Entretien 34 13.2Reparation 34 13.3 Elimination 34
14 Réglage usine 35
1 Remarques préliminaires
Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.
1.1 Symboles utilisés
✓ Condition préalable Action à effectuer Réaction, résultat
Désignation d'une touche, d'un bouton ou d'un affichage
→ Réinitialisation
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations
Information
Remarque supplémentaire
Attention
Avertissement de dommages corporels
Danger de blessures légères, réversibles.
2 Consignes de sécurité
L'appareil décrit ici est un composant à intégrer dans un système.
- L'installateur du système est responsable de la sécurité du système.
- enir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
- Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
- Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation. Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
- Utiliser le produit uniquement pour les fluides admissibles.
- Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
- Assurer une protection efficace des appareils et des câbles contre l'endommagement.
3 Usage prévu
L'appareil surveille la valeur de distance au moyen de l'air comprimé de fonctionnement.
L'appareil détecte les valeurs process de distance, vitesse de débit, débit volumique (débit/temps) et pression.
3.1 Applications
Toutes les indications s'appliquent au débit de volume normalisé selon DIN ISO 2533, c'est-à-dire au débit volumique à 1013 mbar (101,3 kPa), 15°C et humidité d'air relative 0%. L'appareil peut être paramétré à autres conditions normalisées.
Compatibilité électromagnétique (CEM) :
Il s'agit d'un produit de la classe A. Dans les environnements domestiques, ce produit peut provoquer des problèmes de radiodiffusion :
En cas de besoin, prendre des mesures de blinding CEM.
Directive relative aux équipements sous pression (DESP) :
Les appareils correspondant à la directive relative aux équipements sous pression, ont été conçus pour des gaz stables du groupe de fluides 2 et sont fabriqués selon les règles de l'art. Utilisation de fluides du groupe de fluides 1 sur demande.
4 Fonctionnement
L'appareil détecte la distance d'une pièce au moyen d'une mesure de début. - L'appareil détecte le début selon le principe de mesure calorimétrique. - L'appareil mesure également la pression en tant que valeur process supplémentaire. - L'appareil peut fonctionner en mode SIO (Standard Input Output) et en mode IO-Link. L'appareil affiche les valeurs process actuelles. L'appareil dispose de possibilités étendues pour l'autodiagnostic. - Un mode de simulation simplifie la mise en service du capteur. - L'appareil génère deux signaux de sortie selon le paramétrage.
4.1 Options pour la sortie OUT1
- Signal de commutation pour la distance
- Signal de commutation pour le débit
- Signal de commutation pour la pression IO-Link OFF (sortie commutée à haute impédance)
4.2 Options pour la sortie OUT2
- Signal de commutation pour la distance
- Signal de commutation pour le débit
- Signal de commutation pour la pression
- Signal analogue pour la distance
- Signal analogue pour le débit
- Signal analogue pour la pression
- Entrée pour l'apprentissage de distance externe OFF (sortie commutée à haute impédance)
4.3 Mesure de distance
L'appareil mesure le débit volumique (débit/temps) et détermine ainsi la distance : plus une pièce est proche d'un appui, moins d'air passe dans l'espace entre la pièce et l'appui.
L'appareil détecte le flux d'air sous forme de début et le convertit en une valeur de distance. - L'appareil peut fournir la valeur de distance sous forme de signal analogue. - L'appareil peut fournir un signal de commutation si des valeurs de distances définies sont dépassées ou ne sont pas atteintes.
- Les valeurs de distance peuvent faire l'objet d'un apprentissage ( → Apprentissage de distance 26).
- Les valeurs de distance peuvent être paramétrées (→ Sortie de commutation 8).
- Si la surface de détction se compose de plusieurs appuis, le débit volumique est divisé par le nombre d'appuis. L'appareil détermine une valeur moyenne de toutes les valeurs de distance. Il est ainsi possible de surveiller plusieurs points de mesure. Le nombre d'appuis est régle via le paramètre [NOZ].
Pour une bonne mesure de la distance, une pression de fonctionnement minimale ≥ 500 mbar (50 kPa) est nécessaire.
Fig. 1: Exemple : Surface de détection avec 2 appuis
La distance entre la pièce et la surface de détection ne doit pas dépasser la distance maximale Dmax. Dmax dépend du diamètre de l'appui et ne doit pas dépasser l'étendue de mesure de l'appareil.
En général: D ≤ 1/4 appui à la sortie.
Tab. 1: Distance maximale D rapportée à 1 appui
| Ø de l'appui en mm D | max en μm D | max none |
| 1,0 250 500 | ||
| 1,1 275 550 | ||
| 1,2 300 600 | ||
| 1,3 325 650 | ||
| 1,4 350 700 | ||
| 1,5 375 750 | ||
| 1,6 400 800 | ||
| 1,7 425 850 | ||
| 1,8 450 900 | ||
| 1,9 475 950 | ||
| 2,0 500 1000 |
4.4 Sortie de commutation
OUTx change son état de commutation si les seuils de commutation régles sont dépassés ou ne sont pas atteints. Fonction hysteresis ou fenêtre peut être sélectionnée.
Fig. 2: Fonction hystérisis 1: Valeur process t: Temps SP: Seuil d'enclenchement rP: Seuil de déclenchement HY: Hysteresis Hno : Fonction hysteresis, normalement ouvert (normally open) Hnc : Fonction hysteresis, normalement fermé (normally closed)
Lors du réglage de la fonction hystérisis, le seuil d'enclenchement [SP] et le seuil de déclenchement [rP] sont définis. La valeur de rP doit être inférieure à celle de SP. L'écart entre SP et rP est d'au moins 4 % de la valeur finale de l'étendue mesurée (= hystérisis). Si le seuil d'enclenchement est modifié, le seuil de déclenchement change automatiquement; l'écart reste inchangé.
1: Valeur process
t: Temps
FH : Valeur limite supérieure
FL : Valeur limite inférieure
HY: Hysteresis
FE: Fenetre
Fno : Fonction fenêtre, normalement ouvert (normally open)
Fnc : Fonction fenêtre, normalement fermé (normally closed)
Fig. 3: Fonction fenêtre
Lors du réglage de la fonction fenêtre, la valeur limite supérieure [FH] et la valeur limite inférieure [FL] sont définies. L'écart entre FH et FL est d'au moins 4 % de la valeur finale de l'étendue de mesure. FH et FL ont une hystérésis fixe de 0,25 % de la valeur finale de l'étendue de mesure. Ceci garantit un état de commutation stable de la sortie en cas de fluctuations très faibles du début.
Pour le réglage de SP, rP, FL et FH, respecter la distance maximale ( → Mesure de distance 7) et la valeur finale de l'étendue de mesure ( → Données techniques).
Le signal de commutation est réglable pour le cas de défaut :
- [FOU] = ON : la sortie se ferme en cas de défaut. ·[FOU] = OFF: la sortie s'ouvre en cas de défaut.
- [FOU] = OU : la sortie se ferme (mesure de pression) / la sortie s'ouvre (mesure de distance et mesure de débit).
4.5 Sortie analogue
L'appareil fournit un signal analogique de 4...20 mA qui est proportionnel à la valeur process.
L'étendue de mesure peut être mise à l'échelle :
- [ASP] déterminé pour chaque valeur mesurée, le signal de sortie est 4mA. [AEP] déterminé pour chaque valeur mesurée, le signal de sortie est 20mA.
Distance minimum entre ASP et AEP = 20 % de la valeur finale de l'étendue de mesure.
Pour le réglage d'AEP, respecter la distance maximale (→ Mesure de distance 7) et la valeur finale de l'étendue de mesure (→ Données techniques).
Si la valeur mesurée est hors de l'étendue de mesure ou dans le cas d'une erreur interne, le signal de courant indiqué dans la figure ci-après est fourni.
En cas de valeurs mesurées en dehors de la plage de réglage ou en cas de défaut, l'afficheur indique UL, OL, Err ou NoData.
Fig. 4: Caractéristique de sortie selon CEI 60947-5-7
1: Signal analogue MAW : Valeur initiale de l'étendue de mesure (lors du réglage de la suppression des faibles débits pour Q : le signal de sortie est égal à MAW + LFC)
2: Valeur process (Q; P; D) MEW: Valeur finale de l'étendue de mesure 3: Zone de détection ASP : Valeur minimale de la sortie analogue 4: Plage de réglage AEP : Valeur maximale de la sortie analogique 5: Étendue de mesure UL: Plage de réglage non atteinte 6: Étendue de mesure mise à l'échelle OL : Plage de réglage dépassée Q: Débit P: Pression D: Distance
Le signal analogue est réglable en cas de défaut :
- [FOU] = On : Le signal analogique passe à la valeur 21,5 mA.
- [FOU] = OFF : Le signal analogiqueonne à la valeur 3,5mA.
- [FOU] = ON : Le signal analogiqueonne à la valeur 21,5 mA (mesure de pression) / Le signal analogiqueonne à la valeur 3,5 mA (mesure de distance et mesure de débit).
4.6 Amortissement des valeurs mesurées
La temporisation d'amortissement [dAP] permet de régler après combien de secondes le signal de sortie atteint 63% de la valeur finale en cas de modification soudaine de la valeur mesurée. La temporisation d'amortissement régule mène à une stabilisation des sorties de commutation, des sorties analogiques, de l'affichage et de la transmission de la valeur process via l'interface IO-Link.
La temporisation d'amortissement s'additionne au temps de réponse du capteur ( → Données techniques).
Les signaux UL et OL sont définis en considérant la temporisation d'amortissement.
L'amortissement des valeurs mesurées ne s'applique qu'à la mesure du débit et de la pression. dAP. F = amortissement des valeurs mesurées pour le débit dAP. P = amortissement des valeurs mesurées pour la pression
En plus de la temporisation d'amortissement de la valeur process, l'appareil dispose d'une fréquence de rafraîchissement de l'affichage. Celle-ci n'influence cependant que la présentation sur l'afficheur.
4.7 Suppression de faibles débits
La fonction low flow cut-off [LFC] permet de supprimer les faibles débits. Un débit inférieur à la valeur LFC est considéré par le capteur comme nul ( = 0)
4.8 Simulation
Cette fonction permet de simuler les valeurs process afin de vérifier le signal de sortie.
Via les réglages des paramètres OL, il est aussi possible de simuler des valeurs process qui conduisent à un message d'erreur ou un message d'advertisement.
Pendant la simulation, les messages d'erreur du process actuel ne sont pas affichés. Ils sont supprimés par la simulation.
Les valeurs suivantes peuvent être simulées :
distance, débit, pression.
4.9 Réglage de couleur de l'afficheur
La couleur des caractères de l'affichage peut être réglée via le paramètre [coL. x]:
- Réglage permanent de la couleur de l'affichage :
- bk/wh (noir/blanc) yellow (jaune) green (vert) -red (rouge)
- Changement de couleur de rouge à vert ou vice versa :
-r-cF (affichage rouge entre les valeurs limites cFL... cFH) -G-cF (affichage en vert entre les valeurs limites cFL... cFH)
cFL : Valeur limite inférieure
cFH : Valeur limite supérieure
MAW : Valeur initiale de l'étendue de mesure
MEW : Valeur finale de l'étendue de mesure
Fig. 5 : Changement de couleur dans la fenêtre
Les valeurs limites peuvent être sélectionnées librement dans l'étendue de mesure et sont indépendantes des valeurs réglées pour OUT1 et OUT2.
4.10 IO-Link
IO-Link est une technologie E/S standardisée sur le plan mondial (CEI 61131-9) pour la communication de capteurs et d'actionneurs.
Informations générales concernant IO-Link sur io-link.ifm.
IO Device Description (IODD) avec tous les paramètres et les données process de l'appareil sur documentation.ifm.com.
En réglage usine, l'appareil est en mode SIO (Standard Input Output). En cas de connexion à un maître IO-Link, l'appareil passe automatiquement au mode IO-Link.
IO-Link offre les avantages suivants :
- Transmission de toutes les valeurs process insensible aux parasites.
- Paramétrage durant le fonctionnement ou point-à-point sur le bureau.
- Détention des appareils raccordés.
- Paramètres librement définissables pour l'identification de l'appareil dans l'installation.
- Paramètres et fonctions de diagnostic (événements) supplémentaires par rapport au mode SIO.
- Stockage de données : transmission automatique des paramètres en cas de remplacement de l'appareil.
- Sauvegarde des paramétrages, des valeurs process et des événements.
Attention
Avec des températures de fluide de plus de 50°C (122°F), certaines parties du boîtier peuvent s'échauffer à plus de 65°C (149°F).
Risque de brûlures. Protégez le boîtier contre le contact avec des matières inflammables et contre le contact non intentionnel. Fixez l'étiquette d'avertissement fournie sur le câble du capteur.
S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage. Les règlements et dispositions relatifs à l'installation et au fonctionnement d'équipements sous pression doivent être respectés.
5.1 Orientation
Fig. 6: Orientation de la longueur de mesure et de l'appareil
1: Longueur de mesure verticale, toute position 2: Longueur de mesure horizontale, appareil vertical 3: Longueur de mesure à droite, appareil côté gauche 4: Éviter: longueur de mesure à gauche, appareil côté droit
5.2 Lieu de montage
Fig. 7: Lieu de montage
Monter l'appareil plus haut que les appuis, pour évacuer continuellement l'eau de condensation et les particules dans le système d'air comprimé.
5.3 Raccord process

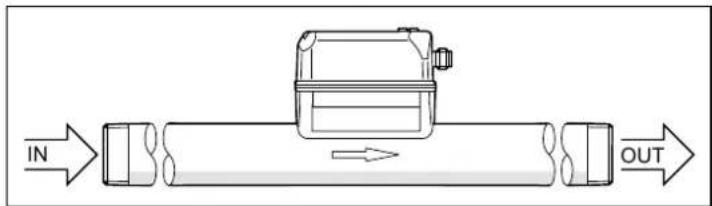

Insérer l'appareil dans la tuyauterie selon le sens de début (voir flèche sur l'appareil) :
Serrer fermement les deux adaptateurs par un mouvement opposé avec un couple de serrage de 50 Nm.
5.4 Technologie de connexion pneumatique
Pour le choix du bon raccord, veiller à :
Eviter les sauts et retrécissements entre le capteur et le raccord. Ne pas utiliser de raccords avec montage à vis à six pans creux. Ces derniers peuvent influencer négativement le profil du début sur le capteur et accroître l'imprécision du signal de mesure.
Raccords enchichables recommends : raccordement Festo QS-G1/4-6 ou QS-G1/4-8
5.5 Conception des tuyaux de mesure
Le temps de réponse du système est surtout déterminé par la conception du système pneumatique.
Le système pneumatique réagit avec un certain retard en raison de la compressibilité de l'air.
- Minimiser la résistance à la circulation des tuyaux de mesure (qualité de la surface, changements de la section, raccordements, etc.). S'assurer que le raccord de mesure est étanche.
Des fuites peuvent changer le résultat de mesure.
5.6 Géométrie des appuis
Pour obtenir une performance de mesure optimale de l'appareil, les appuis doivent partager les caractéristiques suivantes :
- L'appui est 1,5 × plus long que son diamètre à la sortie.
- Le diamètre du trou d'accès de l'appui est de 2,5 x le diamètre de l'appui à la sortie.
- Elargissement du trou d'accès à un angle.
- La sortie de l'appui présente une arête vivie.
Fig. 8: Exemple d'un appui de 01mm 1: Longueur de l'appui 2: Sortie de l'appui 3: Élargissement du trou d'accès 4: Trou d'accès de l'appui
6 Raccordement électrique
L'appareil doit être raccordé par un électricien qualifié.
Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.
Alimentation en tension selon EN 50178, TBTS, TBTP.
Mettre l'installation hors tension. Raccorder l'appareil comme suit :
Fig. 9: Schéma de branchement (couleurs selon DIN EN 60947-5-2)
BK: noir BN: brun
BU: bleu WH: blanc
| Broche Affectation | |
| 1 | L+ |
| 3 | L- |
| 4 (OUT1) • Signa | de commutation pour la distance • Signal de commutation pour le débit • Signal de commutation pour la pression • IO-Link • OFF (sortie commutée à haute impédance) |
| 2 (OUT2) • Signa | de commutation pour la distance • Signal de commutation pour le débit • Signal de commutation pour la pression • Signal analogique pour la distance • Signal analogique pour le débit • Signal analogique pour la pression • Entrée pour l'apprentissage de distance externe • OFF (sortie commutée à haute impédance) |
Fig. 10: Exemples de circuits
1 : 2x commutation positive 2 : 2x commutation négative 3 : 1x commutation positive / 1x analogue 4 : 1x commutation négative / 1x analogue
7 Éléments de service et d'indication
Fig. 11: Éléments de service et d'indication
1: LED d'état de commutation pour OUT1 2: LED d'état de commutation pour OUT2 3: Afficheur TFT 4: Boutons de sélection des visualisations et de paramétrage
Eclairage d'afficheur :
Température de l'appareil >70°C : luminosité automatiquement réduite.
Température de l'appareil ≥ 100°C : afficheur automatiquement désactivé.
8 Menu
Les figures de menu indiquent les paramètres pouvant être régés par boutons-poussoirs sur l'appareil. Ces paramètres et d'autres fonctions sont également disponibles via l'interface IO-Link.
8.1 Aperçu du menu
Les boutons de commande permettent de passer de l'affichage des valeurs process au menu principal puis aux sous-menus.
Fig. 12: Aperçu du menu
8.2 Menu principal et sous-menus
Les paramètres affichés changent si le réglage usine est modifié. Les écrans de menu ci-après représentent le maximum des paramètres disponibles.
Fig. 13: Menu principal
Fig. 14: Menu fonctions étendues [EF]
Fig. 15: Menu sortie 1 [OUT1] Fig. 16: Menu sortie 2 [OUT2]
Fig. 17: Réglages de base du menu [CFG]
Fig. 18: Menu mémoire min/max [MEM] Fig. 19: Menu fonction affichage [DIS]
Fig. 20: Menu couleur de l'afficheur [COLR] Fig. 21: Menu mode de simulation [SIM]
9 Mise en service
Après la mise sous tension et l'écoulement du retard à la disponibilité d'environ 1 s, l'appareil passe au mode de fonctionnement normal. Il exécute ses fonctions de mesure et d'évaluation et génère des signaux de sortie selon les paramètres régés.
- Pendant la temporisation de démarrage, les sorties sont commutées selon la programmation :
- ACTIVE pour la fonction normalement ouvert (Hno / Fno)
- INACTIVE pour la fonction normalement fermée (Hnc / Fnc).
- Si la sortie 2 est configurée comme sortie analogique, le signal de sortie est de 20mA pendant le retard à la disponibilité.
En cas de connexion d'un maître IO-Link, l'appareil passe automatiquement du mode SIO (Standard Input Output) au mode IO-Link.
10 Paramétrage
Le paramétrage peut être réalisé via l'interface IO-Link ou au moyen des boutons sur l'appareil.
Attention
Avec des températures de fluide de plus de 50°C (122°F), certaines parties du boîtier peuvent s'échauffer à plus de 65°C (149°F).
Risque de brûlures. Ne pas toucher l'appareil avec les mains. Utiliser un outil (par exemple un stylo) pour effectuer des réglages sur l'appareil.
Les paramètres peuvent être régés avant le montage et la mise en service ou pendant le fonctionnement.
Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation.
S'assurer du bon fonctionnement de l'installation.
Pendant le paramétrage, l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.
10.1 Paramétrage via IO-Link
Pour le paramétrage via l'interface IO-Link, il vous faut un logiciel de paramétrage ajustat et l'IO Device Description (IODD) pour l'appareil.
- IODD, logiciel de paramétrage et informations sur IO-Link disponibles sur io-link.ifm.
- Conseils pour le paramétrage → Manuel du logiciel de paramétrage.
- Liste de tous les paramètres disponibles dans le PDF « Description de l'interface IO-Link » sur documentation.ifm.com.
Tous les paramètres pouvant aussi être atteints au moyen des boutons sur l'appareil peuvent être régés via IO-Link. Les fonctions décrites ci-après sont également disponibles.
10.1.1.1 Clignotement activé / clignotement désactivé
La commande sert à la localisation optique de l'appareil dans l'installation. En cas d'activation, les LED d'état de commutation clignotent et l'afficheur de l'appareil indique « IO-L »
10.1.1.2 Apprentissage de distance
La commande sert à l'apprentissage d'un seuil d'enclenchement SP1 ou SP2 pour la distance actuelle de l'objet. Voir également Apprentissage de distance (→ □ 26).
10.1.2 Identification
L'IODD fournit des informations sur l'appareil. En outre, des descriptions d'identification spécifiques au client peuvent être affectées à l'appareil via IO-Link.
10.1.2.1 Etiquette électronique spécifique application
- Description d'application spécifique au client.
- 32 caractères maximum, librement définissables.
- Description de fonction spécifique au client.
- 32 caractères maximum, librement définissables.
- Description d'application spécifique au client.
- 32 caractères maximum, librement définissables.
10.1.3 Paramètre
L'appareil est configuré au moyen des paramètres. Les paramètres décrits ci-après sont disponibles uniquement via l'interface IO-Link :
10.1.3.1 Blocage d'accès à l'appareil : paramétrage local
[Ouvert] : l'appareil peut être réglé au moyen des boutons sur l'appareil. - [Verrouillé] : les boutons sur l'appareil sont verrouillés, les réglages sur l'appareil et le déverrouillage ne peuvent être effectués que via IO-Link.
10.2.1 Paramétrage général
| Objectif Action | |
| Passage de l'affichage des valeurs process au menu principal [●] | |
| Passage à un sous-menu Naviguer avec [▼] jusqu'àu | sous-menue (par ex. EF), puis [●] |
| Sélection du paramètre souhaité [▲] ou [▼] | |
| Passage au mode de réglage [●] | |
| Changement de la valeur de paramètre [▲] ou [▼] > 1 s | |
| Validation du paramètre régle [●] | |
| Quitter le réglage de paramètre sans sauvegarde [▲] et [▼] | |
| Retour au niveau de menu supérieur (répéter plusieurs fois pour revenir à l'affichage des valeurs process) | [▲] et [▼] |
| Retour à l'affichage des valeurs process > 30 secondes (timeout) |
Les boutons de l'appareil peuvent être verrouillés via l'interface IO-Link. Un déverrouillage n'est alors possible que via IO-Link.
10.2.2 Réglages par défaut
Avant le paramétrage, vérifier d'abord les préparamétrages suivants et les modifier si besoin :
- [SEL1] : Valeur process pour OUT1
- [SEL2] : Valeur process pour OUT2
- [uni. D] : unité de mesure standard pour la distance
- [uni. F] : unité de mesure standard pour le débit
- [uni. P] : unité de mesure standard pour la pression
10.2.2.1 Valeur process pour OUTx
Ouvrir le menu OUTx. Sélectionner [SELx] et régler la valeur process pour la sortie x : - DIST: distance - FLOW: débit - PRES : pression
10.2.2.2 Unité de mesure standard
Ouvrir le menu CFG. Sélectionner [uni. D] et régler l'unité de mesure pour la distance: µm ou none (sans unité de mesure). Sélectionner [uni. F] et régler l'unité de mesure pour le début : l/min, m³/h, m/s, ft³/min, ft³/h, ft/s. Sélectionner [uni. P] et régler l'unité de mesure pour la pression: kPa, bar, psi.
10.2.3 Programmation des fonctions de sortie
Le paramétrage pour le contrôle de distance, le contrôle de début et le contrôle de pression est effectué de la même manière. La condition est de régler la valeur process pour OUTx via [SELx].
10.2.3.1 Contrôle de seuil outx / fonction hystérésis
Ouvrir le menu OUTx. Sélectionner [oux] et régler le signal de commutation : Hno : Fonction hysteresis / normalement ouvert Hnc : Fonction hysteresis / normalement fermé Sélectionner [SPx] et régler la valeur mesurée à laquelle la sortie commute. Sélectionner [rPx] et régler la valeur mesurée à laquelle la sortie est désactivée.
10.2.3.2 Contrôle de seuil outx / fonction fenêtre
Ouvrir le menu OUTx. Sélectionner [oux] et régler le signal de commutation : Fno : Fonction fenêtre /normalement ouvert Fnc : Fonction fenêtre /normalement fermé Sélectionner [FHx] et régler la valeur limite supérieure de la fenêtre. Sélectionner [FLx] et régler la valeur limite inférieure de la fenêtre.
10.2.3.3 Signal analogue OUT2
Ouvrir le menu OUT2. Sélectionner [OUT2] et régler la fonction :
I: Signal de courant proportionnel de 4...20 mA
Selectionner [ASP2] et régler la valeur mesurée à laquelle le signal de sortie est de 4 mA. Selectionner [AEP2] et régler la valeur mesurée à laquelle le signal de sortie est de 20mA
10.2.4 Apprentissage de distance
Lors de l'apprentissage de distance, un seuil de commutation SP est réglé pour la distance actuelle de l'objet. Le seuil de déclenchement rP change automatiquement avec une valeur fixe (80% SP). La fonction de fenêtre n'est pas disponible pour l'apprentissage de distance.
Pour le contrôle des valeurs limites avec fonction de fenêtre, régler les paramètres FH et FL via le menu de l'appareil ( → Contrôle de seuil OUTx / fonction fenêtre 25) ou le logiciel de paramétrage.
Appliquer une pression de fonctionnement minimale de 500 mbar (50 kPa) au capteur. Positionner la pièce devant la surface de détection. Ne pas dépasser la distance maximale : Mesure de distance (→ 7) Effectuer l'un des apprentissages décrits ci-dessous. Le seuil de commutation est réglé.
10.2.4.1 Apprentissage via les boutons sur l'appareil
Ouvrir le menu OUTx. Sélectionner [SELx] et régler DIST. Sélectionner [oux] et régler le signal de commutation :
Hno : Fonction hysteresis / normalement ouvert Hnc : Fonction hysteresis / normalement fermé Ouvrir le menu principal. Sélectionner [t. SPx]. Maintenir appuyé [▲] ou [▼].
[Teach FAIL] s'affiche.
Appuyer brièvement sur [●]. En cas d'échec de l'apprentissage : [Teach FAIL] s'affiche. Répéter la procédure d'apprentissage.
10.2.4.2 Apprentissage via l'entrée d'apprentissage externe
Ouvrir le menu OUT1. Sélectionner [SEL1] et régler DIST. Sélectionner [OUT1] et régler le signal de commutation : Hno : Fonction hysteresis / normalement ouvert
Hnc : Fonction hysteresis / normalement fermé
Ouvrir le menu OUT2. Sélectionner [OUT2] et régler tch. Applique un signal HIGH sur OUT2 pendant 0,5 à 5 secondes.
L'apprentissage est réalisé.
La valeur de distance actuelle est utilisée comme valeur limite SP1 pour la sortie 1.
Si le signal HIGH est appliqué pendant plus de 5 secondes, l'appareil passe au fonctionnement normal. Il n'est pas procédé à l'apprentissage.
10.2.4.3 Apprentissage via l'interface io-link
Raccorder l'appareil au logiciel de paramétrage.
Paramétrer les valeurs limites de l'appareil via les commandes système [apprentissage SP1] ou [apprentissage SP2].
De plus amples informations sont disponibles sur www.ifm.com dans la description de l'interface IODD.
10.2.5.1 Affichage standard
Ouvrir le menu DIS. Sélectionner [diS. L] et régler l'affichage de la valeur process : - L1 = valeur process actuelle pour la distance - L2. Flow = valeur process actuelle pour la distance et le débit - L2. Pres = valeur process actuelle pour la distance et la pression - L3 = valeur process actuelle pour la distance, le débit et la pression Sélectionner [diS. U] et régler la fréquence de rafraîchissement de l'affichage : ·d1haut ·d2moyen ·d3bas Sélectionner [diS. R] et régler l'orientation de l'affichage : 0°, 90°, 180°, 270° Sélectionner [diS. B] et régler la luminosité de l'affichage : - 25%, 50%, 75%, 100%. - OFF: L'affichage de valeur process est désactivé en mode de fonctionnement (mode économique d'énergie).
Les messages d'erreur sont affichés même si l'afficheur est désactivé. Activation de l'affichage en appuyant sur n'importe quel bouton.
10.2.5.2 Unité de mesure standard
Régler l'unité de mesure standard avant tous les autres paramètres ( → Unité de mesure standard 25).
10.2.5.3 Réglage de couleur de l'afficheur
Ouvrir le menu COLR. Sélectionner [coL. x] et régler la couleur des caractères de la valeur process : bk/wh, yellow, green, red, r-cF, G-cF.
coL. D: couleur des caractères pour la distance coL. F: couleur des caractères pour le débit coL. P: couleur des caractères pour la pression
Sélectionner [cFH. x] et [cFL. x] et régler les valeurs limites pour le changement de couleur :
cFH. D: valeur limite supérieure pour la distance cFL. D: valeur limite inférieure pour la distance cFH. F: valeur limite supérieure pour le débit cFL. F: valeur limite inférieure pour le débit cFH. P: valeur limite supérieure pour la pression cFL. P: valeur limite inférieure pour la pression
10.2.5.4 Logique de commutation des sorties
Ouvrir le menu CFG. Sélectionner [P-n] et régler PnP ou nPn.
10.2.5.5 Amortissement des valeurs mesurées
Ouvrir le menu CFG. Sélectionner [dAP. F] pour la mesure de débit ou [dAP. P] pour la mesure de pression et régler la constante d'amortissement en secondes (valeur r 63% ).
10.2.5.6 Diamètre des appuis
Ouvrir le menu CFG. Sélectionner [diA] et régler le diamètre intérieur du ou des appuis.
10.2.5.7 Nombre d'appuis
Ouvrir le menu CFG. Sélectionner [NOZ] et régler le nombre d'appuis.
Seules des valeurs de 1 à 5 peuvent être saisies. Pour une application avec plus de 5 appuis : sélectionner l'unité standard « none »
10.2.5.8 Suppression de faibles débits
Ouvrir le menu CFG. Sélectionner [LFC] et régler la valeur limite en dessous de laquelle un début est considéré comme nul.
10.2.5.9 Conditions normalisées
Ouvrir le menu CFG. Sélectionner [REF. P] et régler la pression normale. Sélectionner [REF. T] et régler la température normale.
10.2.5.10 Calibrage du point zéro pour pression
Ouvrir le menu CFG. Sélectionner [COF] et régler une valeur en bar. La valeur mesurée interne 0 est décalée de cette valeur.
10.2.5.11 Temporisation à l'enclement / au déclenement
Ouvrir le menu OUTx. Sélectionner [dSx] et régler la temporisation en secondes pour l'activation d'OUTx. Sélectionner [drx] et régler la temporisation en secondes pour la désactivation d'OUTx.
10.2.5.12 Comportement des sorties en cas de défaut
Ouvrir le menu OUTx. Sélectionner [FOUx] et régler le comportement de la sortie x en cas de défaut : On, OFF, OU.
(Autres explications → Chapitre Sortie de commutation / sortie analogue.)
Verrouillage / déverrouillage
L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle. À la livraison : non verrouillé.
S'assurer que l'appareil est en mode de fonctionnement normal. Appuyer simultanément sur [▲] et [▼] pendant 10 s jusqu'à ce que [Set menu lock] soit affiché.
Déverrouiller :
S'assurer que l'appareil est en mode de fonctionnement normal. Appuyer simultanément sur [▲] et [▼] pendant 10 s jusqu'à ce que [Reset menu lock] soit affiché.
10.2.5.14 Rétablit les réglages usine
Ouvrir le menu EF. Sélectionner [RES]. Appuyer brièvement sur [●]. Maintenir appuyé [▼] ou [▲].
[---] est affiché.
Appuyer brièvement sur [●]. L'appareil redémarre.
Il est utile que vous notiez vos réglages au chapitre Réglages usine avant d'exécuter la fonction.
Lecture des valeurs minimales / valeurs maximales
Ouvrir le menu MEM. Sélectionner [Lo. x] ou [Hi. x] pour afficher la valeur process la plus basse ou la plus haute :
Lo. D : valeur minimale de la distance mesurée dans le process Hi. D : valeur maximale de la distance mesurée dans le process Lo. F : valeur minimale de la valeur de début mesurée dans le process (volume de début ou vitesse de début) Hi. F : valeur maximale de la valeur de débit mesurée dans le process (volume de débit ou vitesse de débit) Lo. P : valeur minimale de la pression mesurée dans le process Hi. P : valeur maximale de la pression mesurée dans le process
Effacer la mémoire :
Sélectionner [Lo. x] ou [Hi. x]. Maintenir appuyés [ ] et [ ]
[---] est affiché.
Appuyer brièvement sur [●].
Il est utile d'effacer la mémoire dès que l'appareil fonctionne dans des conditions normales pour la première fois.
10.2.6.2 Simulation
Ouvrir le menu SIM. Sélectionner [S. DIS] et régler la valeur de distance à simuler. Sélectionner [S. FLW] et régler la valeur de début à simuler. Sélectionner [S. PRS] et régler la valeur de pression à simuler.
Sélectionner [S. Tim] et régler la durée de la simulation en minutes. Sélectionner [S. On] et régler la fonction : - On: La simulation commence. Les valeurs sont simulées pendant la durée régée sous S. Tim. Annulation avec n'importe quel bouton. OFF: Simulation non active.
11.1 Affichage de la valeur process
Il est possible de choisir entre différents affichages de la valeur process pendant le fonctionnement :
Appuyer sur le bouton-poussoir [▲] ou [▼]. L'afficheur change entre l'affichage standard avec l'unité de mesure standard configurée et d'autres vues. Après 30 secondes, l'appareil retourne à l'affichage standard.
1: Affichage standard comme défini [dis. L] 2: Aperçu général de toutes les valeurs process
11.2 Lecture du réglage des paramètres
Appuyer brievement sur [●] Appuyer sur [] pour sélectionner le paramètre. Appuyer brievement sur [●] La valeur réglée actuellement est affichée pendant 30 s. Ensuite, l'appareil retourne à l'affichage de la valeur process.
12 Correction de défauts
L'appareil dispose de possibilités étendues pour l'autodiagnostic. Il se surveille automatiquement pendant le fonctionnement.
Des avertissements et des états d'erreur sont affichés même si l'afficheur est désactivé. De plus, les messages d'erreur sont disponibles via IO-Link.
Les signaux d'état sont classifiés selon la recommandation Namur NE107.
Si plusieurs événements de diagnostic se produisent simultanément, seul le message de diagnostic de l'événement ayant la priorité la plus élevée est affiché.
En cas de défaillance d'une des valeurs process, les autres valeurs process continuent à être disponibles. Exception : En cas de défaillance de la valeur process pour le début, aucune autre valeur process ne sera plus fournie.
Des fonctions de diagnostic supplémentaires sont disponibles via la description de l'interface → IO-Link sur documentation.ifm.com.
12.1 Messages d'erreur
| Affichage Problème / marche à suivre | |
| • Ligne de titre : ERROR • Ligne des valeurs process : ERROR | Appareil défectueux / mauvais fonctionnement. ► Remplacer l'appareil. |
| Aucun affichage • Tension d'alimentation trop BASSE. | ► Vérifier la tension d'alimentation. • Affichage désactifé. ► Vérifier si le réglage [diS.B] = OFF et modifier éventuelles le réglage. |
| • Ligne de titre : Running • Ligne des valeurs process : NoData | Valeur process non valable. ► Vérifier les conditions du process. |
| • Ligne de titre : Parameter Error • Ligne des valeurs process : PARA | Paramétrage en dehors de la plage valable. ► Vérifier le paramétrage. |
En cas d'erreur, les sorties se comportent selon leur réglage sous [FOU].
12.2 Messages d'alarme
| Affichage Problème / marche à suivre | |
| • Ligne de titre : Short circuit OUT1 / OUT2 • Ligne des valeurs process : --- • Les LED d'état de communication pour OUT1 et OUT2 clignotent | Court-circuit des deux sorties. ► Contrôler si un court-circuit ou un courant de surcharge se produit sur OUT1 et OUT2. |
| • Ligne de titre : Short circuit OUT1 • Ligne des valeurs process : --- • La LED d'état de commutation pour OUT1 clignote | Court-circuit de la sortie 1. ► Contrôler si un court-circuit ou un courant de surcharge se produit sur OUT1. |
| • Ligne de titre : Short circuit OUT2 • Ligne des valeurs process : --- • La LED d'état de commutation pour OUT2 clignote | Court-circuit de la sortie 2. ► Contrôler si un court-circuit ou un courant de surcharge se produit sur OUT2. |
| • Ligne de titre : Under limit • Ligne des valeurs process : UL | Plage de réglage non atteinte. ► Vérifier l'étendue de mesure. |
| • Ligne de titre : Over limit • Ligne des valeurs process : OL | Plage de réglage dépissée. ► Vérifier l'étendue de mesure. |
| • Ligne de titre: --- • Ligne des valeurs process : Lock via key | Boutons de réglage sur l'appareil verrouillés, modification des paramètres refusée. ▷ Déverrouiller l'appareil. |
| • Ligne de titre: --- • Ligne des valeurs process : Lock via communication | Le paramétrage via les boutons est bloqué, le paramétrage via la communication IO-Link est actif. ▷ Terminer le paramétrage via la communication IO-Link |
| • Ligne de titre: --- • Ligne des valeurs process : Lock via system | Boutons de réglage verrouillés via le logiciel de paramétrage, la modification des paramètres est refusée. ▷ Déverrouiller l'appareil via l'interface IO-Link au moyen du logiciel de paramétrage. |
| • Ligne de titre : IO-Link flash • Ligne des valeurs process : IO-Link • Les LED d'état de communication pour OUT1 et OUT2 clignotentrapidement | Fonction IO-Link pour l'identification optique de l'appareil est active. ▷ Désactiver la fonction IO-Link. |
En cas de défaut, les sorties se comportent selon le réglage [FOU] = OU. Exception : court-circuit.
13.1 Entretien
L'appareil est sans entretien.
13.2 Réparation
L'appareil ne doit être réparé que par le fabricant.
Rincer régulièrement l'appareil à haute pression (maximum 16 bar) pour supprimer les éventuelles souillures dans la voie de mesure.
13.3 Élimination
S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
14 Réglage usine
| Menu Paramètre Réglage usi | he Réglage utiliser | ||
| OUT1 SEL1 DIST | |||
| ou1 Hno | |||
| SP1 / FH1 100 μm | |||
| rP1 / FL1 98 μm | |||
| dS1 0 | |||
| dr1 0 | |||
| FOU1 On | |||
| OUT2 SEL2 DIST | |||
| ou2 I | |||
| ASP2 0 μm | |||
| AEP2 250 μm | |||
| FOU2 On | |||
| CFG uni.F m | 3/h | ||
| uni.D μm | |||
| uni.P bar | |||
| dAP.F | 0,6 s | ||
| dAP.P | 0,06 s | ||
| P-n | PnP | ||
| NOZ | 1 | ||
| diA 1,00 mm | |||
| LFC | 0,05 m³/h | ||
| rEF.P 1013 mbar | |||
| rEF.T | 15 °C | ||
| coF 0,00 bar | |||
| DIS | diS.L L1 | ||
| diS.U d3 | |||
| diS.R 0 | |||
| diS.B | 75 | ||
| COLR | coL.D bk/wh | ||
| coL.F | bk/wh | ||
| coL.P bk/wh | |||
| SIM | S.DST | 200 μm | |
| S.FLW | 3,00 m³/h | ||
| S.PRS | 8,00 bar | ||
| S.Tim 3 min | |||
| S.On OFF |
- CONTENU
- 1 REMARQUES PRÉLIMINAIRES
- 1.1 SYMBOLES UTILISÉS
- ATTENTION
- 2 CONSIGNES DE SÉCURITÉ
- 3 USAGE PRÉVU
- 3.1 APPLICATIONS
- 4 FONCTIONNEMENT
- 4.1 OPTIONS POUR LA SORTIE OUT1
- 4.2 OPTIONS POUR LA SORTIE OUT2
- 4.3 MESURE DE DISTANCE
- 4.4 SORTIE DE COMMUTATION
- 4.5 SORTIE ANALOGUE
- 4.6 AMORTISSEMENT DES VALEURS MESURÉES
- 4.7 SUPPRESSION DE FAIBLES DÉBITS
- 4.8 SIMULATION
- 4.9 RÉGLAGE DE COULEUR DE L'AFFICHEUR
- 4.10 IO-LINK
- 5.1 ORIENTATION
- 5.2 LIEU DE MONTAGE
- 5.3 RACCORD PROCESS
- 5.4 TECHNOLOGIE DE CONNEXION PNEUMATIQUE
- 5.5 CONCEPTION DES TUYAUX DE MESURE
- 5.6 GÉOMÉTRIE DES APPUIS
- 6 RACCORDEMENT ÉLECTRIQUE
- 7 ÉLÉMENTS DE SERVICE ET D'INDICATION
- 8 MENU
- 8.1 APERÇU DU MENU
- 8.2 MENU PRINCIPAL ET SOUS-MENUS
- 9 MISE EN SERVICE
- 10 PARAMÉTRAGE
- 10.1 PARAMÉTRAGE VIA IO-LINK
- 10.1.1.1 CLIGNOTEMENT ACTIVÉ / CLIGNOTEMENT DÉSACTIVÉ
- 10.1.1.2 APPRENTISSAGE DE DISTANCE
- 10.1.2 IDENTIFICATION
- 10.1.2.1 ETIQUETTE ÉLECTRONIQUE SPÉCIFIQUE APPLICATION
- 10.1.3 PARAMÈTRE
- 10.1.3.1 BLOCAGE D'ACCÈS À L'APPAREIL : PARAMÉTRAGE LOCAL
- 10.2.1 PARAMÉTRAGE GÉNÉRAL
- 10.2.2 RÉGLAGES PAR DÉFAUT
- 10.2.2.1 VALEUR PROCESS POUR OUTX
- 10.2.2.2 UNITÉ DE MESURE STANDARD
- 10.2.3 PROGRAMMATION DES FONCTIONS DE SORTIE
- 10.2.3.1 CONTRÔLE DE SEUIL OUTX / FONCTION HYSTÉRÉSIS
- 10.2.3.2 CONTRÔLE DE SEUIL OUTX / FONCTION FENÊTRE
- 10.2.3.3 SIGNAL ANALOGUE OUT2
- 10.2.4 APPRENTISSAGE DE DISTANCE
- 10.2.4.1 APPRENTISSAGE VIA LES BOUTONS SUR L'APPAREIL
- 10.2.4.2 APPRENTISSAGE VIA L'ENTRÉE D'APPRENTISSAGE EXTERNE
- 10.2.4.3 APPRENTISSAGE VIA L'INTERFACE IO-LINK
- 10.2.5.1 AFFICHAGE STANDARD
- 10.2.5.2 UNITÉ DE MESURE STANDARD
- 10.2.5.3 RÉGLAGE DE COULEUR DE L'AFFICHEUR
- 10.2.5.4 LOGIQUE DE COMMUTATION DES SORTIES
- 10.2.5.5 AMORTISSEMENT DES VALEURS MESURÉES
- 10.2.5.6 DIAMÈTRE DES APPUIS
- 10.2.5.7 NOMBRE D'APPUIS
- 10.2.5.8 SUPPRESSION DE FAIBLES DÉBITS
- 10.2.5.9 CONDITIONS NORMALISÉES
- 10.2.5.10 CALIBRAGE DU POINT ZÉRO POUR PRESSION
- 10.2.5.11 TEMPORISATION À L'ENCLEMENT / AU DÉCLENEMENT
- 10.2.5.12 COMPORTEMENT DES SORTIES EN CAS DE DÉFAUT
- VERROUILLAGE / DÉVERROUILLAGE
- DÉVERROUILLER
- 10.2.5.14 RÉTABLIT LES RÉGLAGES USINE
- LECTURE DES VALEURS MINIMALES / VALEURS MAXIMALES
- EFFACER LA MÉMOIRE
- 10.2.6.2 SIMULATION
- 11.1 AFFICHAGE DE LA VALEUR PROCESS
- 11.2 LECTURE DU RÉGLAGE DES PARAMÈTRES
- 12 CORRECTION DE DÉFAUTS
- 12.1 MESSAGES D'ERREUR
- 12.2 MESSAGES D'ALARME
- 13.1 ENTRETIEN
- 13.2 RÉPARATION
- 13.3 ÉLIMINATION
Marque : IFM
Modèle : SDP110
Catégorie : Capteur
