Type de produit	Four encastré
Marque	Maytag
Modèle	W10791229
Catégorie	Four
Dimensions (modèle 27")	Largeur : 68,4 cm, Hauteur : ~75,4 cm, Profondeur : 63,5 cm
Dimensions (modèle 30")	Largeur : 76 cm, Hauteur : ~75,4 cm, Profondeur : 63,5 cm
Poids (simple 27")	59 kg
Poids (simple 30")	70 kg
Poids (double 27")	114 kg
Poids (double 30")	131 kg
Alimentation	Électrique (240 V, à confirmer selon installation)
Fonctions principales	Cuisson au gril (broil), cuisson traditionnelle, horloge, programmations
Sécurité	Loquets de charnière de porte, verrouillage, instructions de sécurité
Entretien et nettoyage	Se référer au Guide d'utilisation et d'entretien
Pièces fournies	Vis, pieds, cales d'espacement, support de déflecteur, évent inférieur
Réparabilité	Assistance via le guide ou le marchand
Installation	Encastré, nécessite au moins 2 personnes, respect des dimensions d'ouverture

FOIRE AUX QUESTIONS - W10791229 MAYTAG

Comment installer le four encastré ?

L'installation nécessite au moins deux personnes. Suivez les instructions du manuel : préparez l'ouverture, déposez la porte, positionnez les pieds, fixez le four avec les vis fournies, puis installez le support du déflecteur. Consultez les sections Exigences d'emplacement et Instructions d'installation.

Quel est le poids du four ?

Le poids varie selon le modèle : four simple 27" : 59 kg, 30" : 70 kg ; four double 27" : 114 kg, 30" : 131 kg. Utilisez au moins deux personnes pour le déplacer.

Comment retirer la porte du four ?

Ouvrez complètement la porte, faites pivoter les loquets de charnière en position déverrouillée, puis fermez doucement la porte jusqu'à la position d'arrêt. Tirez la porte vers le haut et vers vous. Consultez la section Dépose de la porte.

Quelles sont les dimensions d'encastrement recommandées ?

Pour un four simple, l'ouverture doit avoir une profondeur minimale de 63,5 cm. Pour un modèle 27", la largeur minimale est de 69,2 cm (affleurement) et la hauteur recommandée de 75,4 cm. Pour un modèle 30", largeur 76,8 cm, hauteur 75,4 cm. Pour les fours doubles, la hauteur est de 135,1 cm minimum.

Quels outils sont nécessaires pour l'installation ?

Tournevis Phillips, mètre ruban, perceuse (pour placard mural), foret de 3 mm, niveau, tournevis à lame plate. Voir la section Outillage et pièces.

Comment remplacer les cales d'espacement en plastique ?

Retirez les vis qui fixent les cales d'origine (2 pour un simple, 3 pour un double de chaque côté). Installez les nouvelles cales fournies avec les mêmes vis. Consultez la section Remplacement des cales d'espacement.

Comment installer le support du déflecteur ?

Faites fléchir l'évent supérieur pour glisser le support du déflecteur entre les pièces d'évent. Fixez-le avec les vis n°8-18 x 1/4" de chaque côté (2 pour 30", 1 pour 27"). Alignez l'onglet avec le châssis et vissez avec les vis n°8-18 x 3/8". Voir section Installation du support du déflecteur.

Que faire si le four ne fonctionne pas après installation ?

Vérifiez que les fusibles sont intacts et que le disjoncteur n'est pas déclenché. Assurez-vous que la prise est alimentée. Consultez la section Dépannage du Guide d'utilisation. Si le problème persiste, contactez un technicien qualifié.

Comment régler l'horloge du four ?

Mettez l'appareil sous tension. À la première utilisation, l'horloge vous sera demandée. Utilisez les touches de réglage pour entrer l'heure. Consultez le Guide d'utilisation pour les détails.

Où trouver de l'assistance ou des pièces de rechange ?

Consultez la section Assistance ou service du Guide d'utilisation et d'entretien, ou contactez le marchand où vous avez acheté le four. Les pièces fournies avec l'appareil sont listées dans le manuel.

MODE D'EMPLOI W10791229 MAYTAG

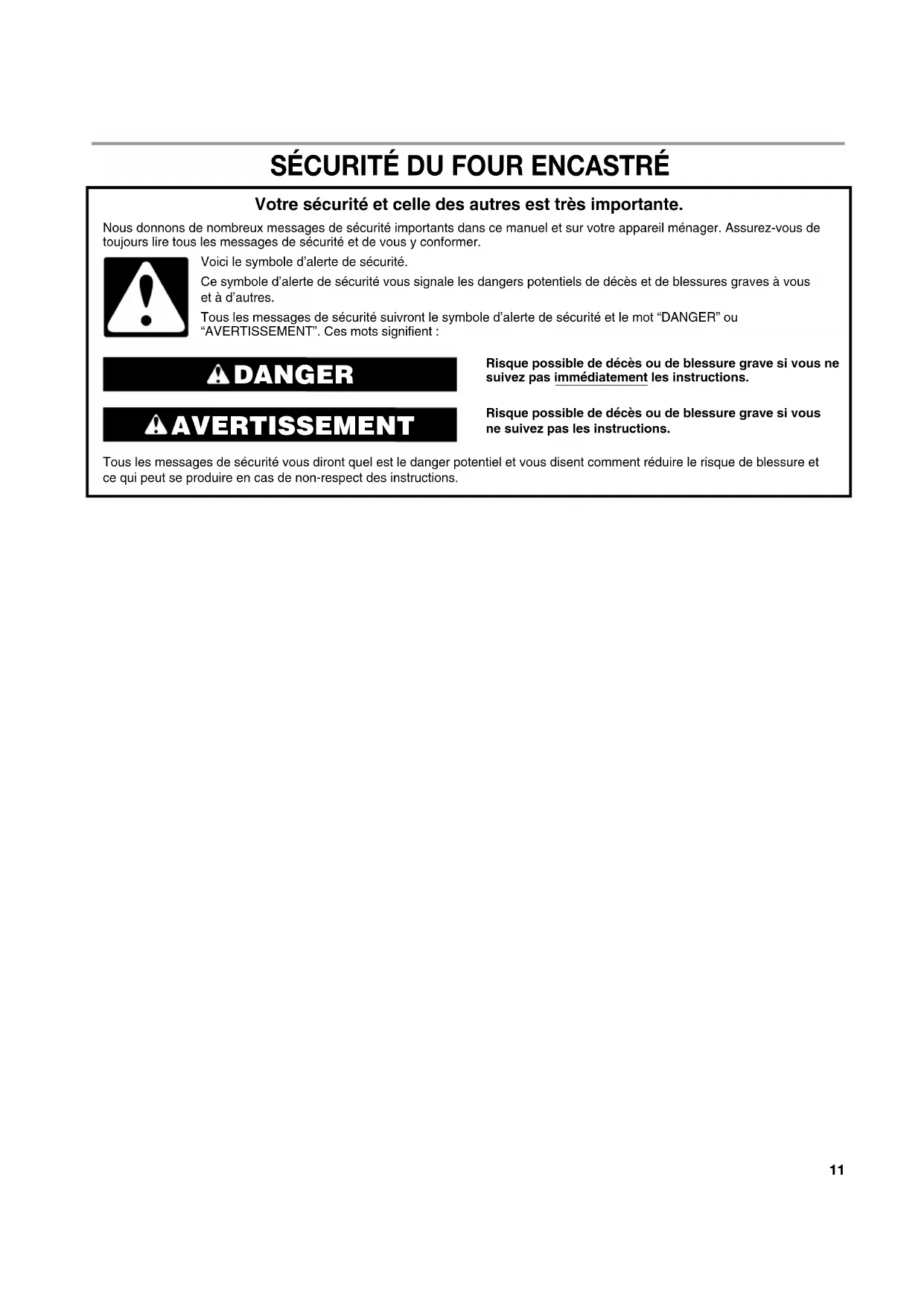

SÉCURITÉ DU FOUR ENCASTRÉ	11
EXIGENCES D'INSTALLATION	12
Outillage et pièces	12
Exigences d'emplacement	12
INSTRUCTIONS D'INSTALLATION.	15
Préparation du four encastré	15
Dépose de la/des porte(s) du four	15
Réinstallation de la/des porte(s) du four	16
Positionnement des pieds du four	17
Remplacement des cales d'espacement en plastique	18
Installation du four	19
Installation du support de la trousse du déflecteur	19
Achever l'installation	20

IMPORTANT:

IMPORTANT :

À conserver pour consultation par l'inspecteur local des installations électriques.

W10826039C

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

Avertissement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Outillage et pièces

Rassembler les outils et pièces nécessaires avant d'entreprendre l'installation. Lire et suivre les instructions suivantes.

Outils nécessaires

■ Tournevis Phillips ■ Mètre ruban ■ Perceuse (pour l'installation dans un placard mural) ■ Foret de 18 " (3 mm) (pour l'installation dans un placard mural) ■ Niveau ■ Tournevis à lame plate

Pièces fournies avec votre four encastré

■ Vis n°8-14 x 1" – (2) four simple, (4) four double, fournies avec le four encastré ■ (2) vis n° 8-18 x 38" - Évent inférieur, fournies avec le four encastré ■ (4) vis n° 8-18 x 38" - Inclus avec le four encastré ■ Évent inférieur fourni avec le four encastré ■ (2) Pieds pour four double fournis avec le four encastré ■ (2) Pieds avant pour four double fournis avec le four encastré

Pièces fournies

■ Support du déflecteur

■ Cales d'espacement en plastique - (4) Four simple, (6) four double

■ Vis n° 8-18x 14 " - (2) pour les modèles de 27" (68,6 cm) ; (4) pour les modèles de 30" (76,2 cm)

Exigences d'emplacement

IMPORTANT: Observer les dispositions de tous les codes et règlements en vigueur.

REMARQUE : Consulter la section suivante “Exigences d'emplacement” et la section “Exigences d'emplacement” des instructions d'installation fournies avec le four encastré.

■ Respecter les dimensions indiquées pour les ouvertures à découper dans les meubles. Ces dimensions tiennent compte des dégagements de séparation nécessaires pour le four. L'espace d'installation dans un encastrement doit permettre la formation d'une enceinte complète autour de la partie encastrée du four. La surface de support du four doit être robuste, horizontale et en affleurement avec le bas de l'ouverture découpée dans le placard. Le plancher doit pouvoir soutenir le poids d'un four simple de 129 lb (59 kg) pour les modèles de 27" (68,6 cm) ou de 154 lb (70 kg) pour les modèles de 30" (76,2 cm). ■ Le plancher doit pouvoir soutenir le poids d'un four double de 251 lb (114 kg) pour les modèles de 27" (68,6 cm) ou de 288 lb (131 kg) pour les modèles de 30" (76,2 cm).

IMPORTANT : Afin d'éviter d'endommager les placards, consulter l'installateur ou le fabricant des placards pour déterminer si les matériaux utilisés peuvent subir une décoloration, une déstratification ou d'autres dommages. Ce four a été conçu conformément aux exigences des normes UL et CSA International et respecte les températures maximales permises de 194°F (90°C) pour les placards en bois.

Dimensions du support du déflecteur

Modèles de 27" (68,6 cm)

A. Largeur totale : 26 ^15 /16" (68,4 cm)

Modèles de 30" (76,2 cm)

A. Largeur totale : 29 ^15/_16" (76 cm)

Dimensions du placard - fours simples, installations en affleurement

L'ouverture doit avoir une profondeur minimale de 25" (63,5 cm).

Ces dimensions donneront un dégagement de 14" (6 mm) au sommet, un dégagement de 14" (6 mm) sur les côtés et un dégagement de 18" (3 mm) au fond du four mural.

Le côté avant des tasseaux et de la plate-forme sera visible et doit être traité comme une surface de finition.

Fours simples installés dans un placard - Installation en affleurement

Modèles de 27" (68,6 cm)

A. Tasseau supérieur de 3/4" (19 mm)* B. Largeur minimale de l'ouverture intégrée en affleurement : 27 1/4" (69,2 cm) C. Largeur minimale de l'ouverture : 25 ^7/8 " (65,7 cm) D. Hauteur minimale de l'ouverture intégrée en affleurement : 30 ^7/16 " (77,3 cm) E. Hauteur recommandée de l'ouverture : 29 ^11/16 " (75,4 cm) F. Tasseau latéral : 1/16" (17 mm)* G. Cale d'espacement sur la profondeur totale de l'ouverture : 1/2" x 2" (13 mm x 5,1 cm) H. Emplacement recommandé pour le boîtier de connexion I. 4 ^5/8 " - 32" (11,7 - 81,3 cm) du fond de l'encastrement au plancher J. Profondeur minimale de l'ouverture : 25" (63,5 cm)

*Les tasseaux et les cales d'espacement doivent être encastrés à 1 ^3/8 " (3,5 cm) depuis l'avant du placard.

Modèles de 30" (76,2 cm)

A. Tasseau supérieur de 3/4" (19 mm)* B. Largeur minimale de l'ouverture intégrée en affleurement : 30 1/4" (76,8 cm) C. Largeur minimale de l'ouverture: 28 ^7/8 " (73,3 cm) D. Hauteur minimale de l'ouverture intégrée en affleurement : 30 7/16" (77,3 cm) E. Hauteur recommandée de l'ouverture : 29 ^11/16 " (75,4 cm) F. Tasseau latéral : ^1 / _16 " (17 mm)* G. Cale d'espacement sur la profondeur totale de l'ouverture : 1/2" x 2" (13 mm x 5,1 cm) H. Emplacement recommandé pour le boîtier de connexion I. 4 ^5/8 - 32" (11,7 - 81,3 cm) du fond de l'encastrement au plancher J. Profondeur minimale de l'ouverture : 25" (63,5 cm)

Modèles de 27" (68,6 cm)

A. Emplacement recommandé pour le boîtier de connexion B. Tasseau supérieur de ^3/4 (19 mm) C. Largeur minimale de l'ouverture intégrée en affleurement : 27 1/4" (69,2 cm) D. Largeur minimale de l'ouverture : 25 7/8" (65,7 cm) E. Hauteur minimale de l'ouverture intégrée en affleurement : 30 ^7/16 (77,3 cm) F. Hauteur recommandée de l'ouverture : 29 ^11/16" (75,4 cm) G. Tasseau latéral : ^11/_16 (17 mm)* H. Cale d'espacement sur la profondeur totale de l'ouverture : 12" x 2" (13 mm x 5,1 cm) I. 4 ^1/16" (10,3 cm) du fond de l'encastrement au plancher

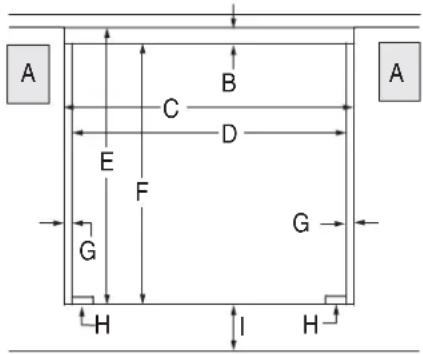

Modèles de 30" (76,2 cm)

A. Emplacement recommandé pour le boîtier de connexion B. Tasseau supérieur de 3/4" (19 mm)* C. Largeur minimale de l'ouverture intégrée en affleurement : 30 1/4" (76,8 cm) D. Largeur minimale de l'ouverture: 28 7/8" (73,3 cm) E. Hauteur minimale de l'ouverture intégrée en affleurement : 30 7/16" (77,3 cm) F. Hauteur recommandée de l'ouverture : 29 11/16" (75,4 cm) G. Tasseau latéral : 11/16" (17 mm)* H. Cale d'espacement sur la profondeur totale de l'ouverture : 1/2" x 2" (13 mm x 5,1 cm) I. 4 1/16" (10,3 cm) du fond de l'encastrement au plancher

*Les tasseaux et les cales d'espacement doivent être encastrés à 1^3/8 " (3,5 cm) depuis l'avant du placard.

Vue de dessus

Modèles de 27" (68,6 cm)

A. Cale d'espacement sur la profondeur totale de l'ouverture : 12 " x 2" (13 mm x 5,1 cm) B. Profondeur de l'ouverture : 25" (63,5 cm) C. Encastrement à partir de l'avant du placard : 1 38 " (3,5 cm) D. Tasseau latéral : 1116 " (17 mm)*

Modèles de 30" (76,2 cm)

A. Cale d'espacement sur la profondeur totale de l'ouverture : 1/2" x 2" (13 mm x 5,1 cm) B. Profondeur de l'ouverture : 25" (63,5 cm) C. Encastrement à partir de l'avant du placard : 1 ^3/8 " (3,5 cm) D. Tasseau latéral : 11/16" (17 mm)*

*Les tasseaux et les cales d'espacement doivent être encastrés à 1 ^3/8 " (3,5 cm) depuis l'avant du placard.

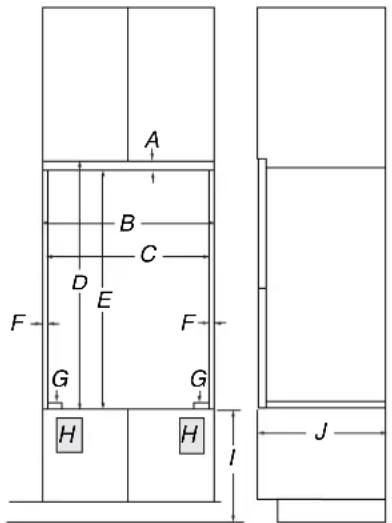

Dimensions du placard - fours doubles, installations en affleurement

L'ouverture doit avoir une profondeur minimale de 25" (63,5 cm).

Ces dimensions donneront un dégagement de 14" (6 mm) au sommet, un dégagement de 14" (6 mm) sur les côtés et un dégagement de 18" (3 mm) au fond du four mural.

Le côté avant des tasseaux et de la plate-forme sera visible et doit être traité comme une surface de finition.

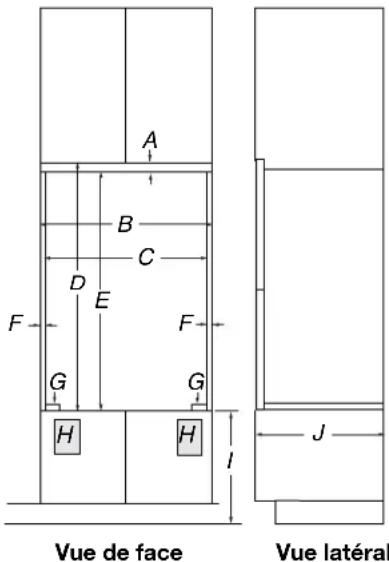

Fours doubles installés dans un placard - Installation en affleurement

Vue de face Vue latérale

Modèles de 27" (68,6 cm)

A. Tasseau supérieur de 9/16" (14 mm)* B. Largeur minimale de l'ouverture intégrée en affleurement : 27 1/4" (69,2 cm) C. Largeur minimale de l'ouverture : 25 7/8" (65,7 cm) D. Hauteur minimale de l'ouverture intégrée en affleurement : 53 3/16" (135,1 cm) E. Hauteur recommandée de l'ouverture : 52 5/8" (133,6 cm) F. Tasseau latéral : 1/16" (17 mm)* G. Cale d'espacement sur la profondeur totale de l'ouverture : 1/2" x 2" (1,3 cm x 5,1 cm) H. Emplacement recommandé pour le boîtier de connexion I. 4 5/8" - 14 3/4" (11,7 - 37,5 cm) du fond de l'encastrement au plancher J. Profondeur minimale de l'ouverture : 25" (63,5 cm)

Modèles de 30" (76,2 cm)

A. Tasseau supérieur de 9/16" (14 mm)* B. Largeur minimale de l'ouverture intégrée en affleurement : 30 1/4" (76,8 cm) C. Largeur minimale de l'ouverture : 28 7/8" (73,3 cm) D. Hauteur minimale de l'ouverture intégrée en affleurement : 53 3/16" (135,1 cm) E. Hauteur recommandée de l'ouverture : 52 5/8" (133,6 cm) F. Tasseau latéral : 11/16" (17 mm)* G. Cale d'espacement sur la profondeur totale de l'ouverture : 1/2" x 2" (1,3 cm x 5,1 cm) H. Emplacement recommandé pour le boîtier de connexion I. 4 5/8" - 14 3/4" (11,7 - 37,5 cm) du fond de l'encastrement au plancher J. Profondeur minimale de l'ouverture : 25" (63,5 cm)

*Les tasseaux et les cales d'espacement doivent être encastrés à 1 ^3/8 " (3,5 cm) depuis l'avant du placard.

Vue de dessus

Modèles de 27" (68,6 cm)

A. Cale d'espacement sur la profondeur totale de l'ouverture : 12 " x 2" (13 mm x 5,1 cm)

B. Profondeur de l'ouverture : 25" (63,5 cm) C. Encastrement à partir de l'avant du placard : 1 38 " (3,5 cm) D. Tasseau latéral : 1½" (17 mm)*

Modèles de 30" (76,2 cm)

A. Cale d'espacement sur la profondeur totale de l'ouverture : 12 " x 2" (13 mm x 5,1 cm) B. Profondeur de l'ouverture : 25" (63,5 cm) C. Encastrement à partir de l'avant du placard : 1 38 " (3,5 cm) D. Tasseau latéral : 11/16" (17 mm)*

*Les tasseaux et les cales d'espacement doivent être encastrés à 1 ^3/8 " (3,5 cm) depuis l'avant du placard.

Remarques :

Utiliser ces instructions d'installation avec les instructions d'installation fournies avec votre four encastré. - Consulter et respecter les instructions de la section suivante “Spécifications électriques” et suivre les instructions de la section “Raccordement électrique” des instructions d'installation fournies avec le four encastré. 1. Choisir l'emplacement final pour l'installation du four. Éviter de percer ou de sectionner le câblage du domicile pendant l'installation.

Avertissement

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le four.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

1. Pour éviter d'endommager le plancher, placer le four sur une feuille de carton avant l'installation. Pour soulever l'appareil, ne pas prendre prise sur la poignée ou sur une autre partie de l'avant du châssis.
2. Enlever les matériaux d'emballage et les rubans adhésifs du four. S'assurer de bien conserver les cornières de protection et autres matériaux pouvant être requis pour l'installation.
3. Enlever le matériel à l'intérieur du sachet de documentation.
4. Approcher le four et la feuille de carton de l'emplacement définitif du four.

Dépose de la/les porte(s) du four

IMPORTANT : Retirer la/les porte(s) du four avec les 2 mains.

1. Avant de retirer la porte du four, préparer une surface sur laquelle on pourra la poser. Cette surface doit être plate et recouverte d'une couverture douce. On peut aussi utiliser les cornières de l'emballage.
2. Ouvrir complètement la porte du four.

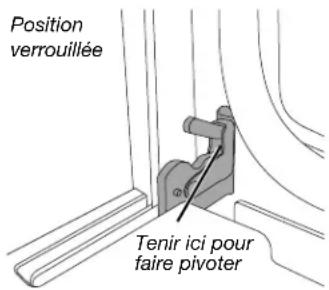

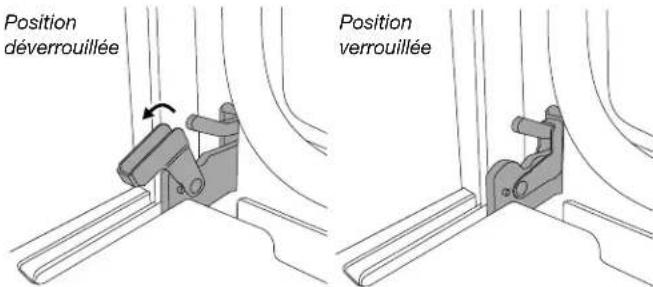

1. Identifier les loquets de charnière de la porte du four dans les deux angles de la porte ; faire pivoter les loquets de charnière vers la porte du four jusqu'à la position de déverrouillage. Si le loquet de charnière de porte n'est pas complètement tourné (voir illustration B), la porte ne se retirera pas correctement.

A. Loquet de charnière de la porte du four en position de verrouillage

B. Loquet de charnière de la porte du four en position de déverrouillage partiel

1. Commencer à fermer doucement la porte. La porte s'arrêtera en position partiellement fermée.

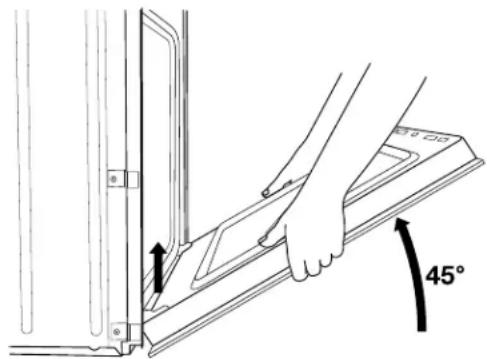

1. Saisir les bords de la porte du four avec les 2 mains. Fermer la porte du four légèrement dépassé la position d'arrêt pour réduire la charge supportée par les loquets, puis tirer la porte du four vers le haut.

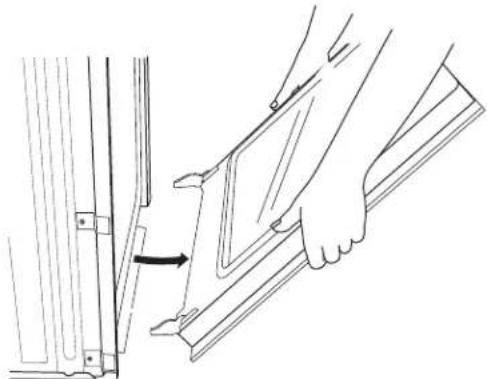

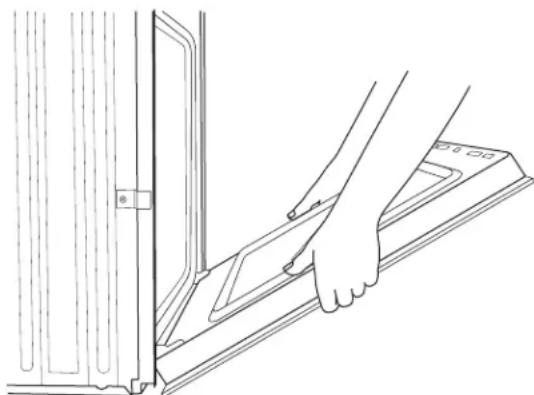

1. Tirer la porte du four vers soi et enlever la porte. Si nécessaire, basculer doucement la porte d'un côté et de l'autre en la tirant.

1. Conserver la/les porte(s) du four à part sur la surface de travail couverte en faisant reposer la porte sur sa poignée.
2. Pour continuer l'installation du four, aller à la section "Positionnement des pieds du four".

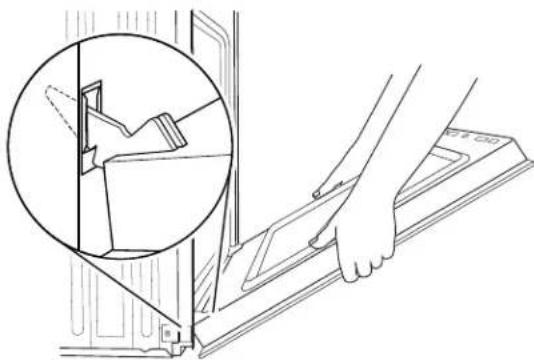

Réinstallation de la porte(s) du four

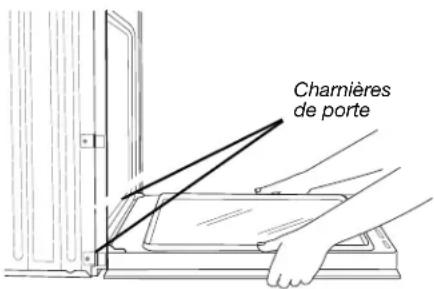

1. Saisir les bords latéraux de la porte par le milieu avec les deux mains. Se placer face à la cavité du four.
2. Repérer les encoches situées de chaque côté de la cavité du four pour les loquets de charnière de la porte.

Encoches situées dans la cavité du four pour les loquets de charnière de la porte

1. Saisir les bords de la porte du four avec les deux mains. Avec un angle de 45°, insérer les charnières en même temps et pousser la porte du four dans les fentes de la cavité du four pour la réinstaller. Si nécessaire, basculer doucement la porte d'un côté et de l'autre en la poussant.

1. S'assurer que les encoches de charnière de la porte sont engagées au fond des fentes de la cavité du four.

IMPORTANT : Ne pas fermer la porte à cette étape pour ne pas endommager les loquets de la porte.

1. Abaisser la porte du four jusqu'à ce qu'elle soit complètement ouverte. Si la porte du four ne s'ouvre pas complètement à un angle de 90 degrés, répéter les étapes 1 à 3.
2. Identifier les loquets de charnière de la porte du four dans les angles de la porte; faire pivoter les loquets de charnière vers la cavité du four jusqu'à la position de verrouillage.

1. Après que les charnières de la porte ont été verrouillées, fermer doucement la porte. La fermeture de la porte ne doit pas être forcée.
2. Une fois les charnières correctement installées et la porte fermée, il doit y avoir un espace égal entre la porte et le tableau de commande. Si l'un des côtés de la porte du four est plus bas que l'autre, la charnière de ce côté-ci n'est pas correctement installée.

Voir "Déposez la porte du four" et "Réinstallation de la porte du four."

Fours simples

En modifiant le positionnement des pieds du four, on peut installer un four simple dans une cavité d'encastrement d'une hauteur de 28 ^1/2 " (72,4 cm).

Consulter et respecter la section "Raccordement électrique" des instructions d'installation fournies avec le four encastré.

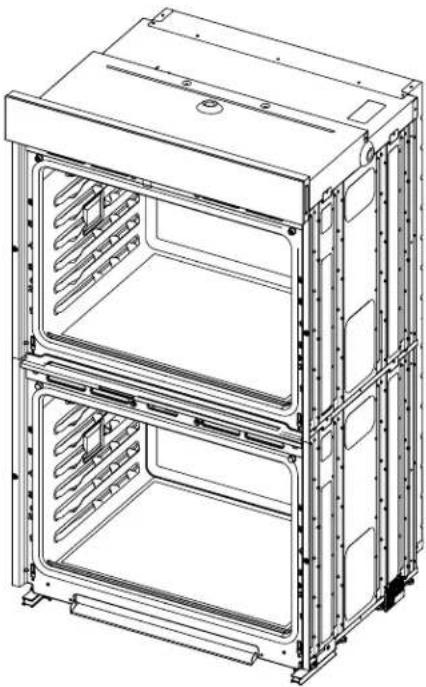

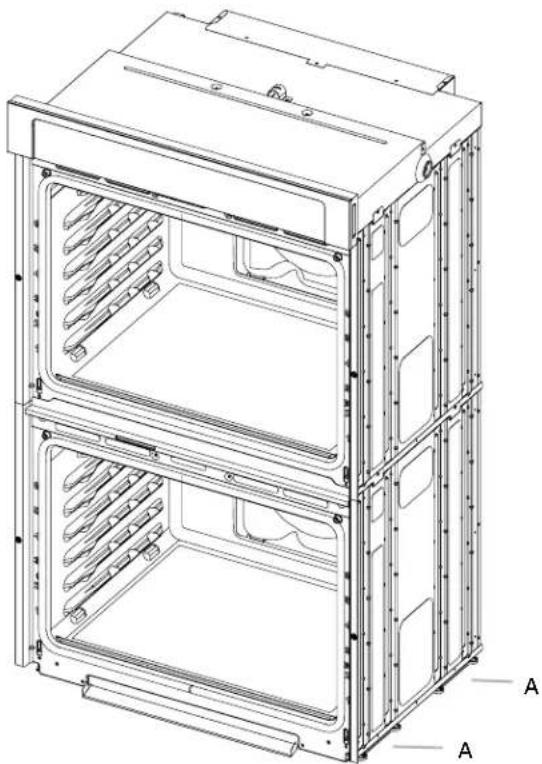

Fours doubles

Les pieds du four permettent d'installer un four double dans une cavité d'encastrement d'une hauteur de 51 ^7/16 " (130,6 cm).

REMARQUE : Ne pas retirer les cales d'espacement.

1. À l'aide d'au moins 2 personnes, placer le four sur sa partie arrière, sur une surface couverte.

1. Installer un pied sur la cale d'espacement arrière gauche avec une vis n° 8-18 x 3/8".

REMARQUE : Positionner le pied de façon à ce que le côté long du pied soit orienté vers le sommet du four.

1. De la même manière, installer un pied sur le coin arrière droit du four.
2. Installer un pied sur la cale d'espacement arrière gauche avec une vis n° 8-18 x 3/8".

REMARQUE : Positionner le pied de façon à ce que le côté long du pied soit orienté vers l'intérieur du four.

A. Pied avant B. Vis n° 8-18 x % C. Cale d'espacement

1. De la même manière, installer un pied avant sur le coin avant droit du four.
2. À l'aide d'au moins 2 personnes, placer le four en position verticale.

1. Passer à la section "Raccordement électrique" des instructions d'installation fournies avec le four encastré.

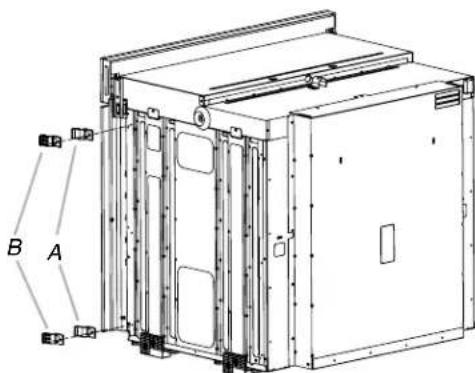

Remplacement des cales d'espacement en plastique sur les fours simples

1. Retirer les 2 vis, 1 pour chaque cale d'espacement, qui fixent les 2 cales d'espacement en plastique (A) sur le côté droit du four.
2. À l'aide des 2 vis retirées, installer les 2 nouvelles cales d'espacement en plastique (B) fournies avec cet ensemble.

A. Cale en plastique

B. Cale en plastique neuve

1. De la même manière, retirer et remplacer les 2 cales d'espacement en plastique situées sur le côté gauche du four.

B. Cale en plastique neuve

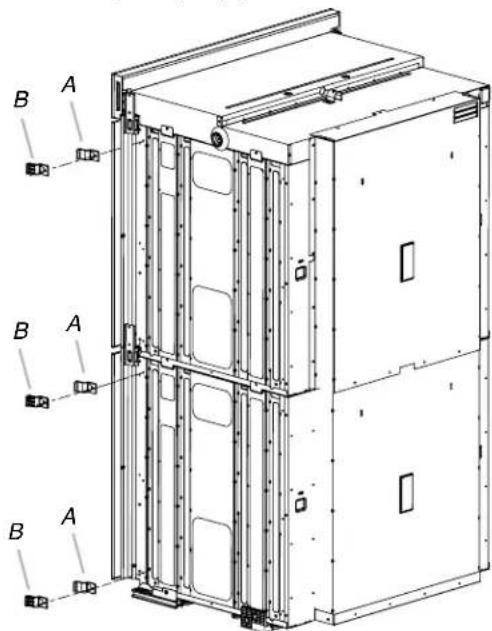

Remplacement des cales d'espacement en plastique sur les fours doubles

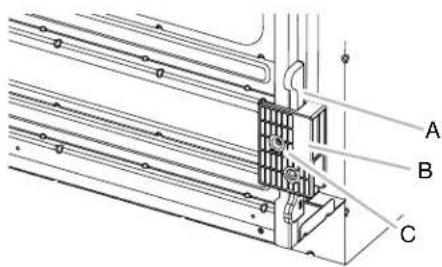

1. Retirer les 3 vis, 1 pour chaque cale d'espacement, qui fixent les 3 cales d'espacement en plastique (A) sur le côté droit du four.
2. À l'aide des 3 vis retirées, installer les 3 nouvelles cales d'espacement en plastique (B) fournies avec cet ensemble.

A. Cale en plastique

B. Cale en plastique neuve

1. De la même manière, retirer et remplacer les 3 cales d'espacement en plastique situées sur le côté gauche du four.

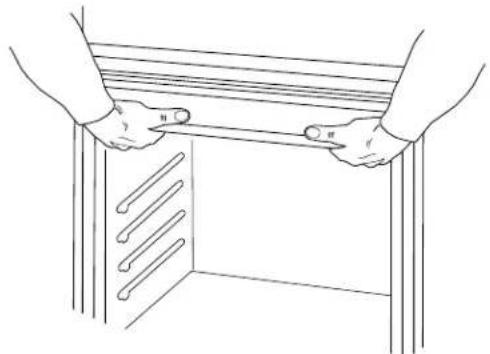

Installation du four

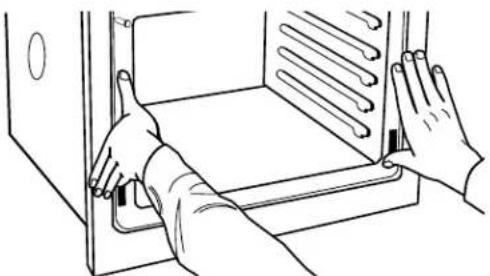

1. À l'aide d'au moins 2 personnes, soulever et introduire partiellement le four dans l'ouverture d'encastrement du placard. Utiliser l'ouverture du four comme zone de prise.

REMARQUE : Ouvrir la porte du four à micro-ondes et pousser sur la zone du joint du châssis avant lorsque l'on introduit le four à micro-ondes dans le placard. Ne pas pousser contre les bords externes.

1. Pousser contre le châssis avant du four à micro-ondes pour introduire le four dans le placard.

1. Pousser complètement le four dans le placard et le centrer dans la cavité d'encastrement du placard.
2. Retirer le ruban des garnitures noires avant, ainsi que les attaches de plastiques de l'espaceur d'installation.

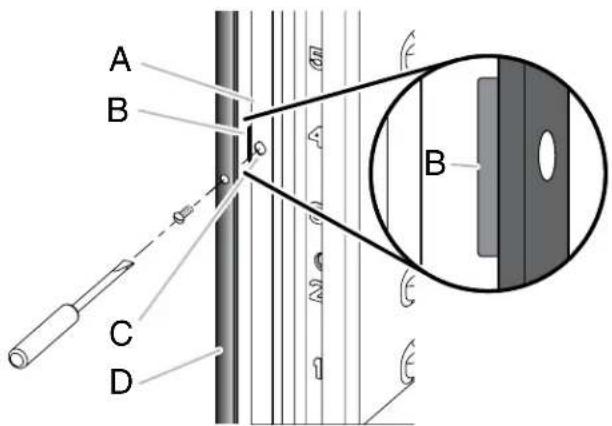

Fixer solidement le four au placard à l'aide des vis n° 8-14 x 3/4" fournies.

Insérer les vis dans les trous de la garniture noire en les alignant avec les trous du châssis du four et de l'espaceur d'installation déjà en place.

A. Châssis du four B. Espaceur d'installation C. Trou du châssis du four D. Garniture noire

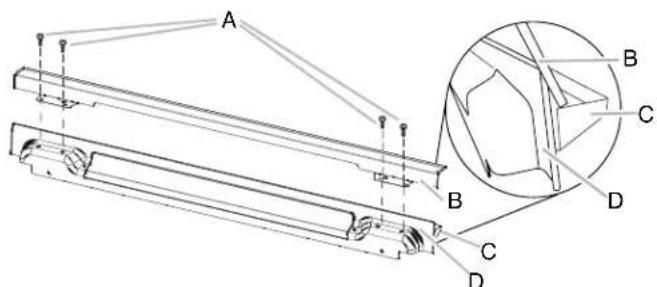

Installation du support de la trousse du déflecteur

Ce montage est nécessaire lorsqu'un four encastré simple ou double est installé en affleurement.

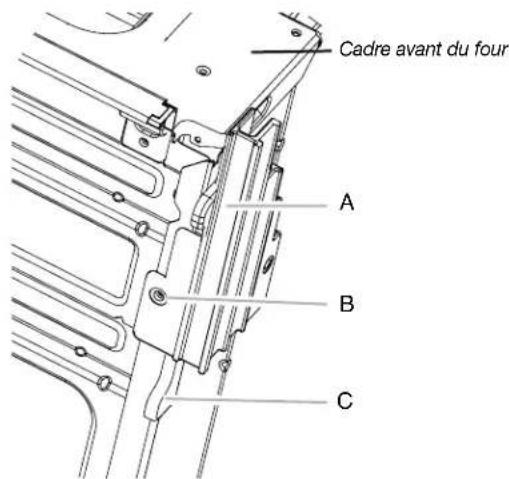

1. Faire fléchir la pièce d'évent supérieure (C) en l'éloignant de la pièce d'évent inférieure (D) pour faire glisser le support du déflecteur (B) entre elles. Une certaine force sera peut-être nécessaire pour faire fléchir la garniture d'évent supérieure (C) en l'éloignant de la garniture d'évent inférieure (D). Une certaine force sera peut-être également nécessaire pour faire fléchir le support du déflecteur (B) et le glisser en place. S'assurer que les trous de vis sont correctement alignés entre les 2 pièces. Voir l'illustration suivante.
2. Installer le support du déflecteur (B) sur la pièce d'évent inférieure (D) à l'aide de deux vis n°8-18 x 1/4" de chaque côté.

REMARQUE : Sur les modèles de 27" (68,6 cm), utiliser une seule vis n° 8-18 x ¼" de chaque côté.

A. Vis n° 8-18 x ¼" B. Support du déflecteur

C. Élément d'évacuation supérieur (fourni avec le four) D. Élément d'évacuation inférieur (fourni avec le four)

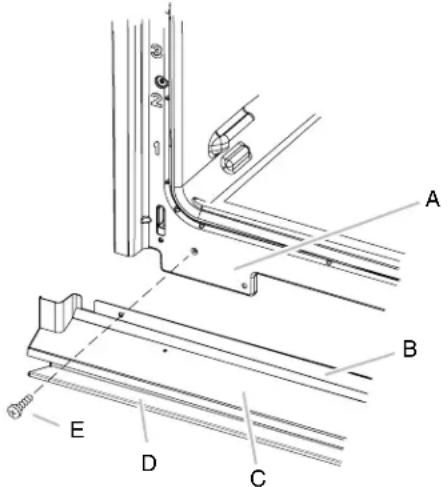

1. Aligner l'onglet de l'évent (B) avec le châssis du four (A) comme dans l'illustration suivante.
2. Avec une vis n° 8-18 x 38 " (E) pour chaque côté du support de l'évent (B), fixer solidement l'évent au four.

A. Châssis du four B. Support de l'évent C. Évent du four D. Support du déflecteur E. Vis n^8 - 18x^3 / 8

1. Réinstaller les grilles du four.
2. Réinstaller la porte du four. Voir la section "Réinstaller la/les porte(s) du four".
3. Vérifier que la porte s'ouvre et se ferme facilement. Si tel n'est pas le cas, répéter la procédure de dépose et de réinstallation de la porte. Voir la section "Préparation du four encastré."
4. Répéter cette procédure pour la porte du four inférieur.
5. Reconnecter la source de courant électrique.
6. Le tableau d'affichage s'allume brièvement et "PF" devrait apparaître sur l'affichage.
7. Si le tableau d'affichage ne s'allume pas, consulter la section "Assistance ou service" du guide d'utilisation et d'entretien fourni avec le four encastré ou contacter le marchand auprès duquel le four a été acheté.

Achever l'installation

1. Vérifier que toutes les pièces sont maintenant installées. S'il reste une pièce, passer en revue les différentes étapes pour découvrir laquelle aurait été oubliée.
2. Vérifier la présence de tous les outils.
3. Jeter/recycler tous les matériaux d'emballage.
4. Pour l'utilisation et le nettoyage du four, lire le Guide d'utilisation et d'entretien.

Vérification du fonctionnement pour un four simple et un four double

1. Mettre l'appareil sous tension.
2. À la première utilisation, régler l'horloge et toute autre préférence réglable. Consulter le Guide d'utilisation et d'entretien pour plus de renseignements.
3. Pour les fours simples, appuyer sur BROIL (cuisson au gril).

REMARQUE : Pour les fours doubles, appuyer sur UPPER BROIL (cuisson au gril - four supérieur) ou LOWER BROIL (cuisson au gril - four inférieur).

1. Régler la température.
2. Appuyer sur START (mise en marche).

Si le(s) four(s) ne fonctionne(nt) pas, contrôler ce qui suit :

■ Les fusibles du domicile sont intacts et serrés ; le disjoncteur n'est pas déclenché. ■ La prise de courant est correctement alimentée. ■ Voir la section "Dépannage" dans le Guide d'utilisation et d'entretien.

1. Après que le four a fonctionné pendant 5 minutes, vérifier qu'il y a émission de chaleur. Si aucune chaleur n'est ressentie ou si un message d'erreur apparaît sur l'affichage, éteindre le four et contacter un technicien qualifié.
2. Pour les fours doubles, appuyer sur UPPER CANCEL/LOWER CANCEL (annulation four supérieur/annulation four inférieur). Pour les fours simples, appuyer sur CANCEL (annulation).

Si vous avez besoin d'assistance ou de service :

Consulter la section "Assistance ou service" du Guide d'utilisation et d'entretien ou contacter le marchand auprès duquel le four encastré a été acheté.
