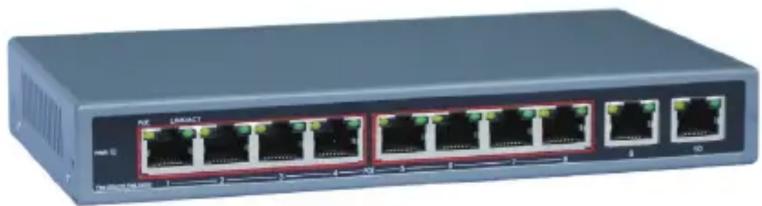

Type de produit	Commutateur PoE (Power over Ethernet)
Marque	Vitek
Modèle	VT8P120 (VT-8P120)
Ports PoE	8 ports 10/100Base-TX PoE
Ports uplink	2 ports 10/100Base-TX
Budget PoE total	120 Watts
Normes Ethernet	IEEE 802.3, 802.3u, 802.3af (PoE), 802.3at (PoE+)
Capacité de commutation	5,6 Gbit/s
Taux de transfert	14 880 pps @ 10 Mbps, 148 800 pps @ 100 Mbps
Table d'adresses MAC	4 000 entrées
Distance de transmission	100 mètres (328 pieds)
Alimentation	Adaptateur secteur externe, 52-55 VDC
Consommation électrique	70 W max (67 W pour PoE)
Dimensions (L × H × P)	190 × 100 × 28 mm (7,48 × 3,94 × 1,10 pouces)
Température de fonctionnement	0°C à 40°C (32°F à 104°F)
Humidité de fonctionnement	20 % à 85 % HR
Normes CEM	FCC Classe B, CE
Contenu de l'emballage	Commutateur, adaptateur secteur, câble d'alimentation, accessoires, manuel
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'humidité, aux liquides ou à une chaleur excessive. Respecter la polarité de l'alimentation.

FOIRE AUX QUESTIONS - VT8P120 Vitek

Combien d'appareils puis-je connecter au VT8P120 ?

Le VT8P120 dispose de 8 ports PoE et 2 ports uplink. Vous pouvez connecter jusqu'à 8 périphériques compatibles PoE (caméras IP, points d'accès, etc.) et 2 appareils supplémentaires via les ports uplink (ex. NVR, routeur).

Quelle est la puissance PoE maximale par port ?

Chaque port PoE peut fournir jusqu'à 30 W selon la norme IEEE 802.3at (PoE+). Le budget total PoE est de 120 W, réparti entre les 8 ports.

Comment installer le commutateur VT8P120 ?

1) Éteignez tous les périphériques avant l'installation. 2) Connectez vos caméras IP aux ports PoE avec des câbles réseau. 3) Reliez le port uplink à votre NVR ou routeur. 4) Branchez l'adaptateur secteur. 5) Vérifiez les branchements et mettez sous tension.

Quel type de câble utiliser ?

Utilisez un câble Ethernet de catégorie 5e ou supérieure, avec des connecteurs RJ45 conformes aux normes EIA/TIA 568A ou 568B. La distance maximale est de 100 mètres.

Le VT8P120 est-il compatible avec des périphériques non PoE ?

Oui, les ports PoE sont également compatibles avec des appareils non PoE (ex. ordinateur). Le switch détecte automatiquement le besoin d'alimentation et ne l'envoie qu'aux appareils compatibles.

Que faire si la LED d'alimentation ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché au commutateur et à une prise électrique fonctionnelle. Testez avec une autre prise ou un autre adaptateur compatible (52-55 VDC).

Comment réinitialiser le commutateur ?

Le VT8P120 n'a pas de bouton de réinitialisation. Vous pouvez le redémarrer en débranchant l'alimentation pendant quelques secondes puis en la rebranchant.

Puis-je utiliser le VT8P120 à l'extérieur ?

Non, le commutateur est conçu pour une utilisation en intérieur uniquement. La température de fonctionnement est de 0°C à 40°C. Évitez l'exposition à l'humidité, à la poussière et aux variations climatiques.

Comment connaître l'état des ports et du PoE ?

Le commutateur dispose de LEDs sur le panneau avant : LED d'alimentation, et pour chaque port, une LED indiquant la liaison (Link/Act) et une pour l'activité PoE. Consultez la section 'Descriptif des voyants' du manuel.

Quelle est la garantie du VT8P120 ?

Vitek offre une garantie limitée de 3 ans à compter de la date d'achat par l'utilisateur final. La garantie couvre les défauts de matériaux et de fabrication. Elle est non transférable et valable uniquement si le produit est acheté chez un revendeur agréé.

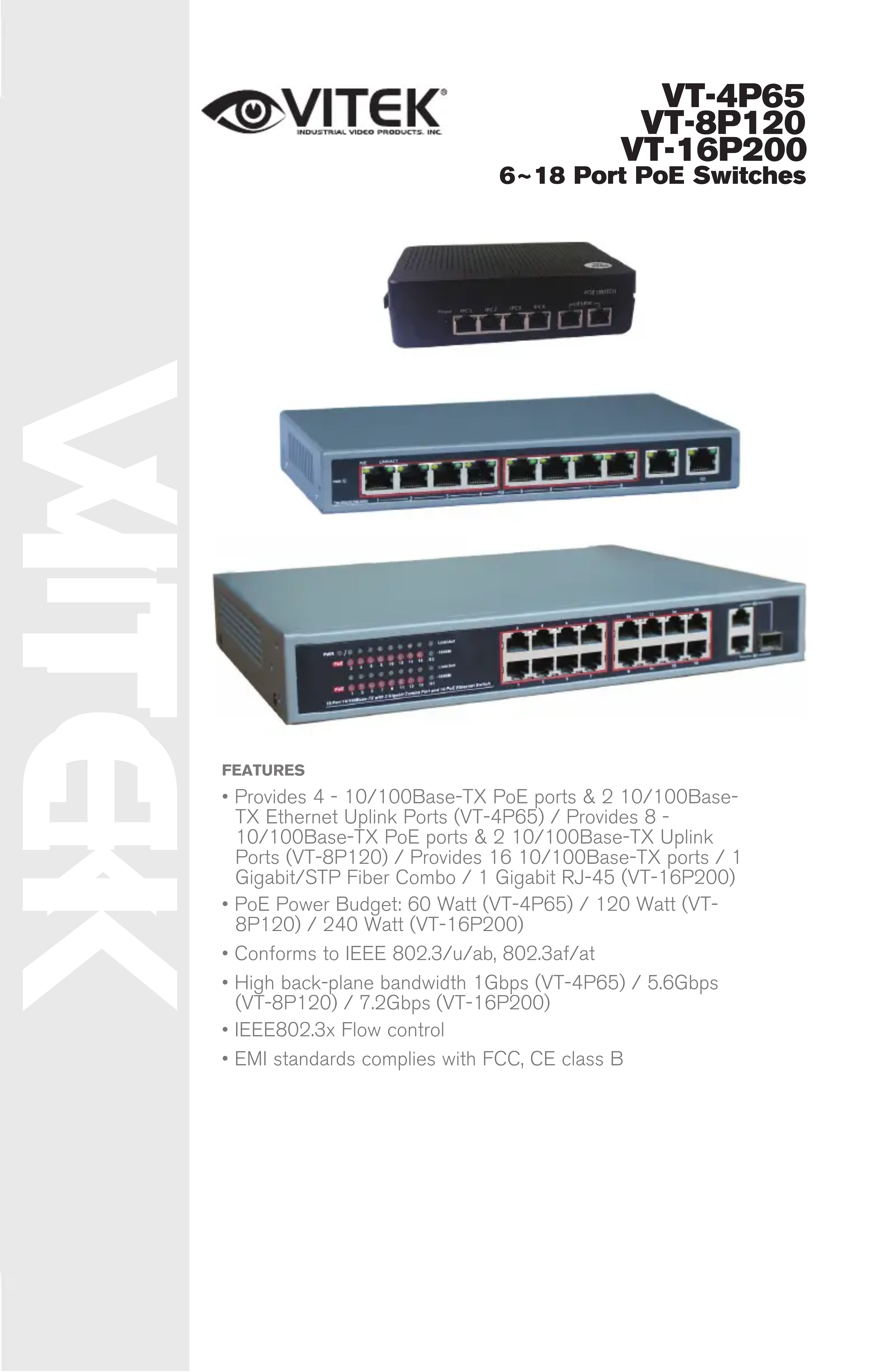

MODE D'EMPLOI VT8P120 Vitek

FEATURES

• Provides 4 - 10/100Base-TX PoE ports & 2 10/100Base-TX Ethernet Uplink Ports (VT-4P65) / Provides 8 - 10/100Base-TX PoE ports & 2 10/100Base-TX Uplink Ports (VT-8P120) / Provides 16 10/100Base-TX ports / 1 Gigabit/STP Fiber Combo / 1 Gigabit RJ-45 (VT-1'6P200)
• PoE Power Budget: 60 Watt (VT-4P65) / 120 Watt (VT-8P120) / 240 Watt (VT-16P200)
• Conforms to IEEE 802.3/u/ab, 802.3af/at
• High back-plane bandwidth 1Gbps (VT-4P65) / 5.6Gbps (VT-8P120) / 7.2Gbps (VT-16P200)
• IEEE802.3x Flow control
• EMI standards complies with FCC, CE class B

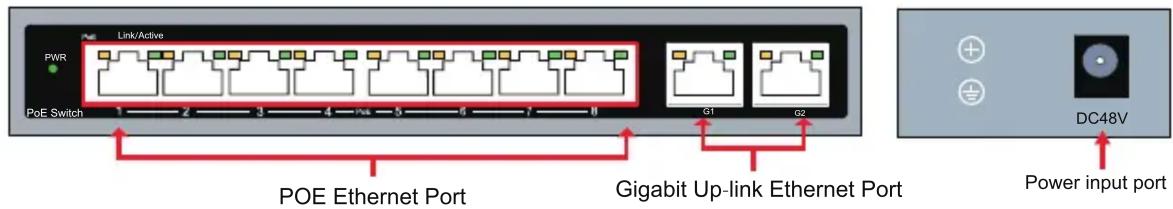

Product Layout
