| Type de produit | Commutateur PoE |
| Marque | Vitek |
| Modèle | VT8P125 |
| Ports | 8 ports PoE 10/100Base-TX + 2 ports uplink 10/100Base-TX |
| Norme PoE | IEEE 802.3af/at, jusqu'à 30W par port, total 130W |
| Affectation des broches PoE | V+ (broches RJ45 4,5), V- (broches RJ45 7,8) |
| Capacité de commutation | 2,0 Gbps |
| Table d'adresses MAC | 4K |
| Contrôle de flux | IEEE 802.3x en full duplex |
| Protection contre les surtensions | Oui, sur le port d'alimentation et les ports de données |
| Refroidissement | Sans ventilateur (fanless) |
| Tension d'entrée | 100-240V AC, 50/60Hz (adaptateur) / 48V DC (switch PoE) |
| Consommation électrique | 130W (125W pour le PoE) |
| Température de fonctionnement | 0°C à 40°C |
| Humidité de fonctionnement | 20% à 85% HR |
| Normes EMI | FCC, CE classe B |
| Indicateurs LED | Alimentation, PoE, liaison/activité |
| Montage | Bureau / mural (non spécifié) |
| Entretien et nettoyage | Débrancher avant nettoyage, utiliser un chiffon sec et doux |
| Sécurité | Utiliser uniquement avec l'adaptateur fourni, éviter l'humidité |
FOIRE AUX QUESTIONS - VT8P125 Vitek
Quelle est la puissance PoE totale du commutateur Vitek VT8P125 ?
Le budget PoE total est de 125W, avec une alimentation de 130W (125W dédiés au PoE). Chaque port peut délivrer jusqu'à 30W selon les normes IEEE 802.3af/at.
Quels types de câbles utiliser avec le VT8P125 ?
Utilisez des câbles Ethernet de catégorie 5e ou supérieure pour les connexions 10/100Base-TX. Pour le PoE, assurez-vous que les paires 4-5 et 7-8 sont correctement câblées.
Le commutateur VT8P125 est-il compatible avec les appareils non PoE ?
Oui, il est rétrocompatible. Les ports PoE détectent automatiquement les périphériques et n'envoient que la puissance nécessaire. Les appareils non PoE fonctionnent sans problème.
Comment interpréter les LED du VT8P125 ?
Le voyant PWR indique que l'appareil est sous tension. Le voyant PoE s'allume lorsqu'un périphérique PoE est connecté et alimenté. Le voyant Link/Act clignote en cas d'activité réseau.
Quelle est la tension d'entrée requise pour le VT8P125 ?
L'adaptateur secteur fourni accepte 100-240V AC, 50/60Hz. Le switch lui-même fonctionne en 48V DC. Ne pas utiliser d'autre adaptateur.
Le VT8P125 peut-il être monté en rack ?
Non, ce modèle est conçu pour un usage de bureau ou un montage mural (kit non fourni). Il n'est pas compatible avec un rack 19 pouces.
Le commutateur chauffe-t-il beaucoup ?
Le VT8P125 est fanless (sans ventilateur) et dissipe la chaleur passivement. Il peut devenir chaud au toucher, mais reste dans les limites de température de fonctionnement (0-40°C).
Comment réinitialiser le VT8P125 aux paramètres d'usine ?
Ce commutateur non administrable ne possède pas de fonction de réinitialisation. Il fonctionne en mode plug-and-play. En cas de problème, débranchez-le et rebranchez-le après quelques secondes.
Quelle est la longueur maximale de câble pour le PoE ?
La norme PoE (802.3af/at) supporte jusqu'à 100 mètres avec un câble de catégorie 5e ou supérieure. Au-delà, utilisez un répéteur ou un prolongateur PoE.
Où trouver la notice complète du Vitek VT8P125 ?
La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction via le formulaire sur la page.
Questions des utilisateurs sur VT8P125 Vitek
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Commutateur au format PDF gratuitement ! Retrouvez votre notice VT8P125 - Vitek et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VT8P125 de la marque Vitek.

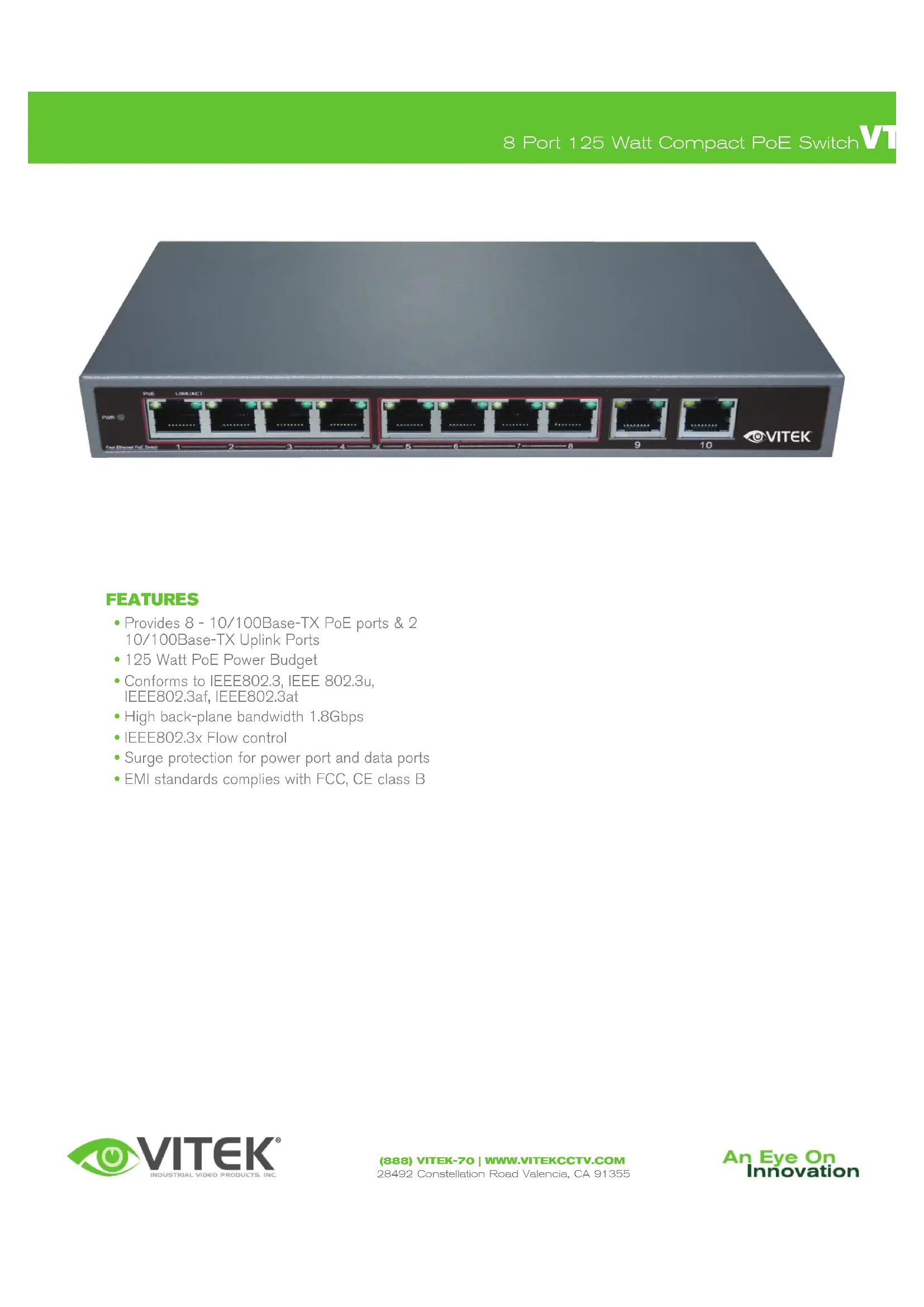

MODE D'EMPLOI VT8P125 Vitek
FEATURES
- Provides 8 - 10/100Base-TX PoE ports & 2
10/100Base-TX Uplink Ports
125 Watt PoE Power Budget
Conforms to IEEE802.3, IEEE 802.3u, IEEE802.3af, IEEE802.3at
High back-plane bandwidth 1.8Gbps - IEEE802.3x Flow control
Surge protection for power port and data ports
EMI standards complies with FCC, CE class B
Detailed Specifications
| Ports | 8 - 10/100Base-TX PoE Ports / 2 - 10/100Base-TX Uplink Ports |
| PoE Standard | IEE802.3af, IEEE802.3at, per port 30W(MAX) / Total 130W |
| PoE Pin assignment | V+ (RJ45 Pin 4, 5), V- (RJ45 Pin 7, 8). |
| LED Indicators | PWR, PoE, Link/Act LED |
| Switching capacity | 2.0G |
| MAC address table | 4K |
| Traffic control | IEEE 802.3x full-duplex flow control |
| Thermal methods | Fanless |
| Input voltage | 100V 240V AC 90/60Hz (for power adapter) / 48VDC (for PoE switch) |
| Power consumption | 130W (125W for PoE) |
| Operating temperature | 32°~104°F (0°~40°C) / 20~85% RH |
