Achat 104 A - Haut-parleur The Box Pro - Notice d'utilisation et mode d'emploi gratuit

Marque	The Box Pro
Modèle	Achat 104 A
Type de produit	Haut-parleur actif 2 voies
Dimensions (L × H × P)	144 mm × 214 mm × 146 mm
Poids	2,5 kg
Alimentation	100 - 240 V ~50/60 Hz, consommation 3,5 W
Puissance de sortie	RMS 50 W, crête 100 W
Haut-parleurs	1 × grave 4 pouces, 1 × tweeter à dôme 1 pouce
Réponse en fréquence	100 Hz - 20 kHz
Fréquence de coupure	1,8 kHz
Niveau sonore max. (SPL)	109 dB
Angle de dispersion (H × V)	90° × 90°
Entrée ligne	1 × XLR symétrique (LINE IN)
Sortie ligne	1 × XLR (LINE OUT)
Impédance d’entrée	20 kΩ symétrique, 10 kΩ asymétrique
Rapport signal/bruit (woofer)	≥85 dB
Rapport signal/bruit (tweeter)	≥80 dB
Mode économie d’énergie	Oui, veille après 60 min sans signal
Montage	Étrier en L et filetage M6 inclus, support mural en option
Boîtier	Bois, laqué noir structuré
Fusible	T2.5AL250V, 5 × 20 mm
Conditions d’utilisation	Intérieur, 0 °C à 40 °C, HR 20 % à 80 %
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Ne pas ouvrir l’appareil ; utiliser uniquement des fusibles de type identique ; respecter la polarité du secteur.
Pièces détachées	Contactez le service après-vente Thomann pour les pièces de rechange.
Informations générales	Notice téléchargeable sur www.thomann.de ; assistance technique par téléphone ou e-mail.

FOIRE AUX QUESTIONS - Achat 104 A The Box Pro

Comment brancher l'enceinte Achat 104 A ?

Utilisez un câble XLR pour connecter votre source audio à l'entrée LINE IN. Branchez ensuite le câble d'alimentation sur le châssis CEI C14. Allumez l'appareil avec l'interrupteur POWER ON/OFF.

Que faire si l'enceinte ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise secteur fonctionne. Contrôlez également le fusible situé dans le porte-fusible du châssis CEI. Si le fusible est grillé, remplacez-le par un fusible de même type (T2.5AL250V).

Comment activer/désactiver le mode économie d'énergie ?

Utilisez le curseur [DISABLE/ENABLE] à l'arrière de l'enceinte. En position ENABLE, le mode économie d'énergie est activé : après 60 minutes sans signal, l'enceinte passe en veille. En position DISABLE, le mode est désactivé et l'enceinte reste toujours allumée.

Puis-je utiliser l'enceinte en extérieur ?

L'appareil est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à l'humidité, aux liquides ou à la pluie. Les conditions d'environnement recommandées sont une température de 0 °C à 40 °C et une humidité relative de 20 % à 80 % sans condensation.

Quelle est la puissance maximale de l'enceinte ?

La puissance de sortie RMS est de 50 W, avec une puissance crête de 100 W. La consommation électrique est de 3,5 W en fonctionnement normal.

Comment monter l'enceinte sur un pied ou au mur ?

L'enceinte est livrée avec un étrier en L et un filetage M6 pour le montage sur un pied. Pour un montage mural, un support mural optionnel est disponible. Assurez-vous que le support est stable et que le poids de l'enceinte (2,5 kg) ne dépasse pas la capacité du support. Utilisez un câble de sécurité supplémentaire pour éviter les chutes.

Que faire en cas de son distordu ?

Un son distordu indique une surcharge de l'enceinte. Baissez immédiatement le volume à l'aide du bouton [VOLUME]. Vérifiez également que le signal d'entrée n'est pas trop élevé : la LED [PEAK] ne doit pas s'allumer ou vaciller.

Comment nettoyer l'enceinte ?

Utilisez un chiffon sec et doux pour dépoussiérer le boîtier. N'utilisez jamais de produits abrasifs, de solvants ou de nettoyants liquides. Évitez que de l'humidité pénètre à l'intérieur de l'appareil.

Quels câbles utiliser pour la connexion audio ?

Utilisez des câbles XLR de haute qualité. La transmission symétrique (XLR symétrique) est recommandée pour éviter les interférences, surtout sur de longues distances. Les câbles asymétriques sont possibles mais moins robustes face au bruit.

Comment remplacer le fusible de l'enceinte ?

Débranchez l'enceinte du secteur. Ouvrez le porte-fusible situé sur le châssis CEI à l'aide d'un tournevis. Retirez le fusible défectueux et remplacez-le par un fusible de type T2.5AL250V (5 × 20 mm, à action retardée). Refermez le porte-fusible avant de rebrancher l'appareil.

MODE D'EMPLOI Achat 104 A The Box Pro

Téléphone : [phone]

Courriel: [e-mail]

1 Remarques générales.... 4 1.1 Informations complémentaires.... 5 1.2 Conventions typographiques.... 6 1.3 Symboles et mots-indicateurs.... 6 2 Consignes de sécurité.... 9 3 Performances.... 13 4 Installation.... 14 4.1 Conseils pour utiliser les haut-parleurs.... 16 5 Connexions et éléments de commande.... 17 6 Données techniques.... 20 7 Câbles et connecteurs.... 24 8 Protection de l'environnement.... 27

Achat 104 A

th·mann MUSIC IS OUR PASSION

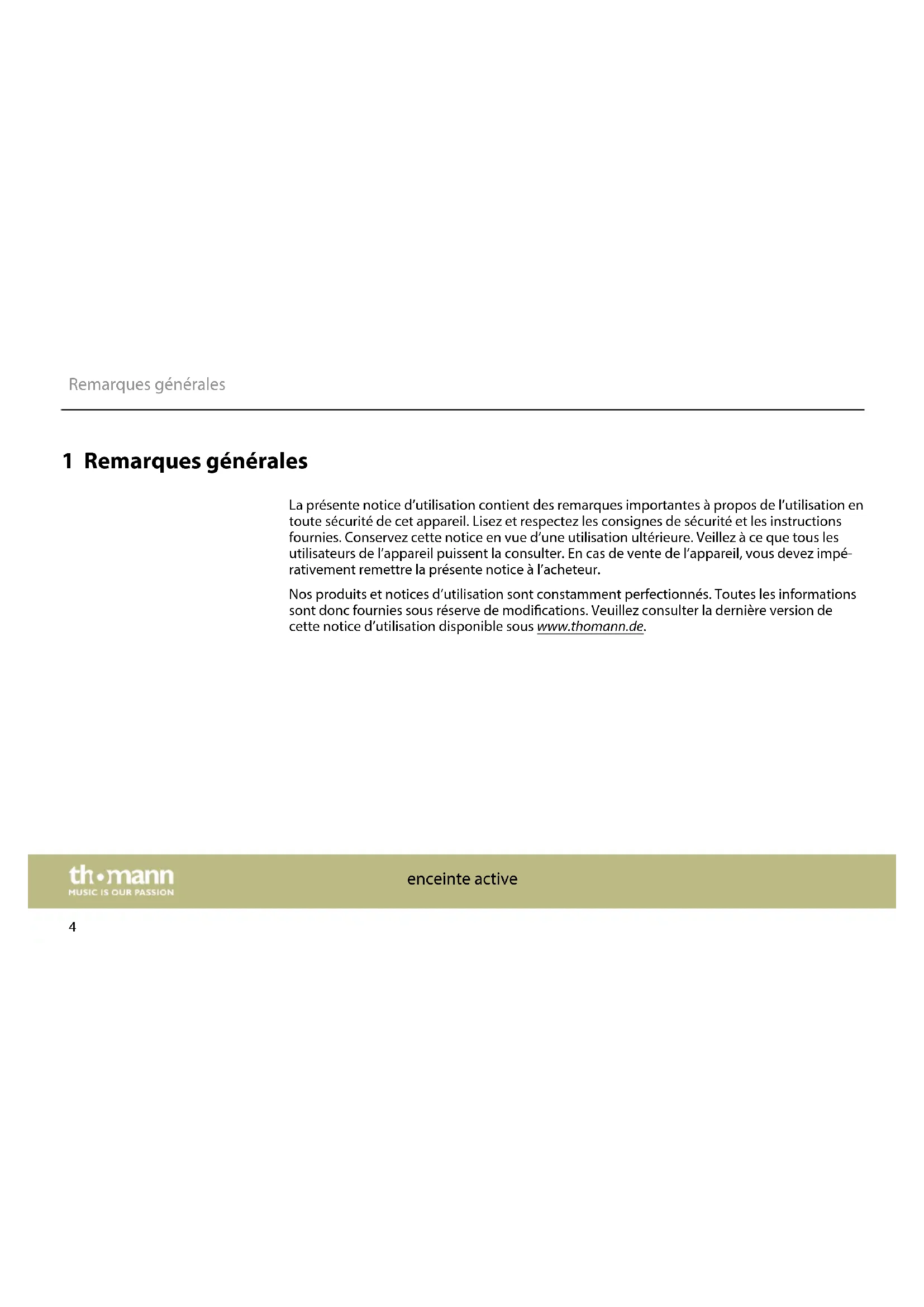

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants :

Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous intéressent.
Guides en ligne	Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous avez des problèmes avec l'appareil, notre service clients sera heureux de vous aider.

Achat 104 A

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.

Exemples : bouton [VOLUME], touche [Mono].

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

enceinte active

Terme générique Signification

DANGER ! Cette association du symbole et du terme générique renvoieà une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.

AVERTISSEMENT ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée.

ATTENTION ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée.

REMARQUE ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

Achat 104 A

Symbole d'avertissement Type de danger

	Avertissement : tension électrique dangereuse.
	Avertissement : charge suspendue.
	Avertissement : emplacement dangereux.

Utilisation conforme

Cet appareil est conçu pour la sonorisation. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer. Ne laissez jamais des enfants seuls utiliser des appareils électriques.

Achat 104 A

DANGER!

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pièces sous haute tension sont installées à l'intérieur de l'appareil. Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitent aucun entretien de la part de l'utilisateur. N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.

DANGER!

Décharge électrique due à un court-circuit

Utilisez toujours un câble d'alimentation électrique à trois fils et isolé correctement avec une fiche à contacts de protection. Ne modifiez ni le câble d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veuillez contacter votre électricien agréé.

Attention!

Risque de traumatismes auditifs

L'appareil peut produire un volume sonore susceptible de provoquer des troubles auditifs temporaires ou permanents. En cas d'exposition prolongée, même à des niveaux apparemment faibles, il peut provoquer des traumatismes auditifs. Diminuez le volume dès que vous percevez l'apparition d'acouphènes ou de perte auditive. Si cela n'est pas possible, éloignez-vous de la source sonore ou utilisez une protection auditive suffisante.

Remarque!

Risque d'incendie

Ne recouvrez jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.

Conditions d'utilisation

L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p. ex. après le transport par temps froid). Les dépôts de poussière et salissures à l'intérieur de peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintenu régulièrement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autres dysfonctionnements.

Alimentation électrique

Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé. Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.

Éventuels dommages dus à un fusible incorrect

L'utilisation des fusibles d'un autre type peut entraîner des dommages graves sur l'appareil. Risque d'incendie ! Utilisez uniquement des fusibles du même type.

Achat 104 A

th·mann MUSIC IS OUR PASSION

Formation possible de taches

Le plastifiant contenu dans les pieds en caoutchouc de ce produit peut éventuellement réagir avec le revêtement de votre parquet, sol linoléum, stratifié ou PVC et provoquer des taches sombres qui ne partent pas. En cas de doute, ne posez pas les pieds en caoutchouc directement sur le sol, mais utilisez des patins en feutre ou un tapis.

3 Performances

Enceinte active miniature avec haut-parleur basses fréquences 4 pouces et tweeter 1 pouce. Etrier en L et filetage M6 inclus. Support mural disponible en option. Laqué noir structuré. Mode économie d'énergie : lorsque l'enceinte ne reçoit aucun signal pendant 6 0 minutes, elle commute en mode de veille. Dès qu'un signal est présent, l'enceinte commute automatiquement en mode normal.

Achat 104 A

th·mann MUSIC IS OUR PASSION

4 Installation

Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.

Risque de blessures par la chute de l'appareil

Assurez-vous que le montage soit conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l'appareil à l'aide d'une seconde fixation, par exemple un câble de retenue ou une chaîne de sécurité.

Risque de dommages matériels dus aux champs magnétiques

Les haut-parleurs produisent un champ magnétique statique. Observez donc une distance suffisante par rapport aux appareils qui risqueraient d'être perturbés ou endommagés par un champ magnétique externe.

Utilisation de trépieds

En cas de montage de l'appareil sur un trépied, veillez à ce qu'il soit stable et que le poids de l'appareil ne dépasse pas la capacité admissible du trépied.

Achat 104 A

4.1 Conseils pour utiliser les haut-parleurs

Les haut-parleurs doivent être positionnés de manière à ce que leurs signaux sons puissent atteindre le public sans entrave. Il est souvent utile de placer les haut-parleurs sur des statifs pour obtenir une reproduction sonore plus régulière sur l'ensemble de l'auditoire à portée maximale.

Utilisez uniquement des câbles de haute qualité pour le branchement de vos appareils. C'est la seule manière d'obtenir une qualité de son maximale.

Si vous entendez un son distordu pendant le fonctionnement, l'enceinte active est surchargée, ce qui peut causer des dommages matériels permanents. Baissez immédiatement le volume.

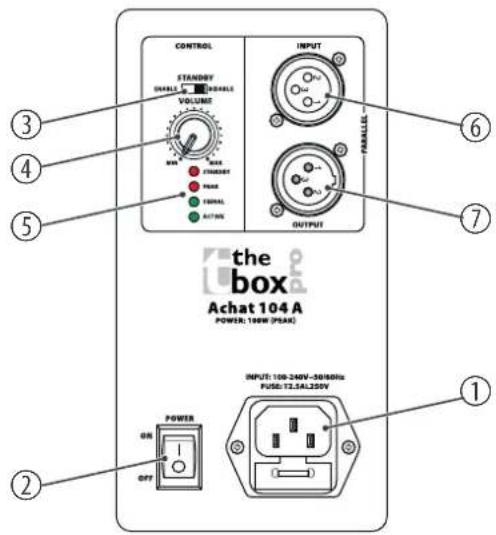

5 Connexions et éléments de commande

CONTROL STANDBY VOLUME VOLUME POWER POWER POWER POWER OUTPUT INPUT OUTPUT PARALLEL the box Achat 104 A POWER: 100W (PSAR) INPUT: 100-240V-50160Hz FUSE: T2.SAL250V POWER ON OFF ① ② ③ ④ ⑤ ⑥ ⑦

Achat 104 A

1 Raccordement de la tension d'alimentationChâssis CEI avec porte-fusible pour l'alimentation électrique

2 [POWER ON/OFF]L'appareil est mis en marche ou en arrêt avec ce commutateur (interrupteur d'alimentation électrique).

3 [DISABLE/ENABLE]Curseur pour activer (ENABLE) ou désactiver (DISABLE) le mode économie d'énergie.Lorsque l'enceinte ne reçoit aucun signal pendant 60 minutes en mode économie d'énergie, elle comm de veille. Dès qu'un signal est présent, l'enceinte commute automatiquement en mode normal.

4 [VOLUME]Bouton de réglage du volume

5 [STANDBY]Mode de veille. Cette LED est allumée lorsque le mode économie d'énergie est activé et l'enceinte comr de veille. Elle s'éteint lorsque l'enceinte commute en mode normal.

[PEAK]Signale une saturation. Le niveau du signal d'entrée est trop élevé si la LED vacille ou est allumée.

	[SIGNAL]Indique qu'un signal d'entrée est présent.
	[ACTIVE]Indicateur de fonctionnement. Cette LED est allumée en permanence en mode normal et s'éteint lorsque le mode économie d'énergie est activé et l'enceinte commute en mode de veille.
6	[INPUT]Entrée de signal Line conçue comme prise XLR
7	[OUTPUT]Sortie Line pour le raccordement d'autres haut-parleurs, fiche XLR

Achat 104 A

6 Données techniques

Équipement 1 × haut-parleur de sous-graves 4 pouces, 1 × haut-parleur d'aigus en tissu 1 pouce
Connexions d'entrée LINE IN 1 × prise XLR
		Alimentation électrique Châssis CEI C14
Impédance d'entrée	Prise XLR: 20 kΩ (symétrique), 10 kΩ (asymétrique)
Connexions de sortie LINE OUT	1 × connecteur du type XLR
Puissance de sortie RMS : 50 W	Crête : 100 W
Plage de fréquences 100 Hz ...	20 kHz
Fréquence de coupure 1,8 kHz
Rapport signal/bruit Woofer : ≥85 dB	Tweeter : ≥80 dB
Niveau max. de pression sonore (SPL)	109 dB
Angle de dispersion (H × V) 90°	× 90°
Puissance consommée 3,5 W
Tension d'alimentation	100 - 240 V ~50/60 Hz
Fusible 5 mm × 20 mm, 2 A, 250 V, à action retardée

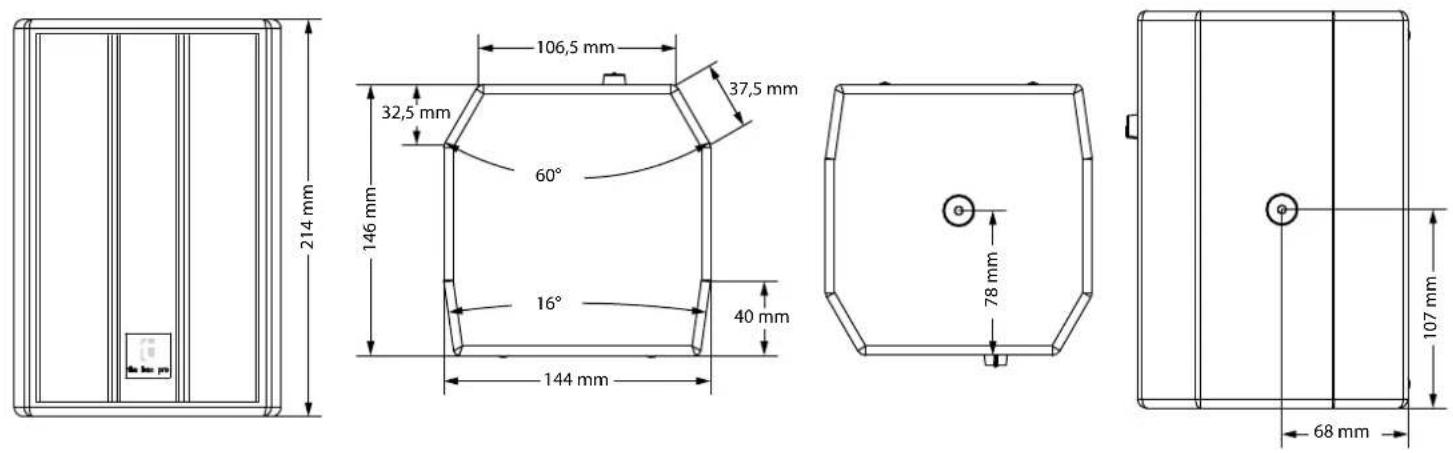

Dimensions (L × H × P) 144 mm	× 214 mm × 146 mm
Poids 2,5 kg
Conditions d'environnement Plage de température 0 °C...40 °C
		Humidité relative 20 %...80 % (sans condensation)

Achat 104 A

Informations complémentaires

Voies 2 voies
Moniteur incliné Non
Input en parallèle 1
Préamplis micro 0
Correction de tonalité par canal	Non
Lecture Bluetooth Non
Lecteur USB Non
Low Cut Non
Ventilateur Non
Boîtier Bois
Couleur Noir

Achat 104 A

th·mann MUSIC IS OUR PASSION

Préambule

Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience sonore parfaite soit garantie.

Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières. Même si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un amplificateur détruit, un court-circuit ou « seulement » une qualité de transmission médiocre.

Transmission symétrique et transmission asymétrique

La transmission asymétrique est utilisée surtout dans le domaine semi-professionnel et hi-fi. Les câbles d'instrument à deux conducteurs (un fil plus blindage) sont des exemples typiques de la transmission asymétrique. Un conducteur sert de masse et de blindage, le signal utile est transmis sur le second conducteur.

La transmission asymétrique est sensible aux interférences électromagnétiques, particulièrement dans le cas de faibles niveaux (émis par les microphones, par exemple) ou de câbles longs.

enceinte active

C'est pourquoi on préfère la transmission symétrique dans le milieu professionnel, car celle-ci permet la transmission des signaux utiles sans interférences même sur de longues distances. Dans le cas d'une transmission symétrique, un autre conducteur s'ajoute aux conducteurs pour la masse et le signal utile. Celui-ci transmet également le signal utile, mais en opposition de phase de 180 degrés.

Comme les interférences exercent le même effet sur les deux conducteurs, une soustraction des signaux en opposition de phase neutralise complètement les interférences. Il en résulte le signal utile pur sans interférences.

Fiche XLR (symétrique)

1 3 4 2

1 Masse, blindage

4 Blindage au boîtier de la fiche (option)

Achat 104 A

Fiche XLR (asymétrique)

1 3 2

1 Masse, blindage 2 Signal 3 Ponté avec broche 1

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien appareil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.
