Mon A15 - Haut-parleur The Box Pro - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur actif 2 voies (retour de scène / sonorisation)
Marque	The Box Pro
Modèle	Mon A15
Numéro d'article	309207
Dimensions (L × H × P)	610 × 365 × 545 mm
Poids	19,5 kg
Alimentation électrique	230 V AC, 50 Hz / 110 V AC, 60 Hz (sélectionnable)
Puissance de sortie RMS	450 W
Puissance de sortie Peak	900 W
Réponse en fréquence	45 Hz – 20 kHz
Pression sonore max. (SPL)	126 dB
Angle de dispersion (V × H)	60° × 60°
Impédance d'entrée	30 kΩ symétrique, 15 kΩ asymétrique
Entrées	1 × prise jack combinée XLR 6,35 mm (sym/asym)
Sortie	1 × fiche XLR LINK
Transmission	Symétrique et asymétrique
Amplificateur	Classe D avec double écréteur (limiteur)
Haut-parleurs	1 × 15" woofer + 1 × 1,35" tweeter (coaxiaux)
Fonctions spéciales	Interrupteur MONITOR/FOH, Ground/Lift, sélecteur de tension, niveau LEVEL
Montage	Bride intégrée pour trépied (35 mm)
Utilisation	Intérieur uniquement
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou solvants. Protéger de l'humidité et de la poussière.
Sécurité	Ne pas ouvrir l'appareil (tensions élevées). Utiliser uniquement le câble d'alimentation fourni. Maintenir les enfants éloignés des emballages. Respecter les consignes de protection auditive.
Pièces détachées et réparabilité	Contacter le service après-vente Thomann pour toute réparation. Aucune pièce réparable par l'utilisateur.
Informations générales	Notice d'utilisation disponible en PDF sur notice-facile.com. Conserver la notice pour usage ultérieur.

FOIRE AUX QUESTIONS - Mon A15 The Box Pro

Comment brancher le Mon A15 ?

Utilisez la prise jack combinée XLR LINE IN à l'arrière pour connecter une source audio (symétrique ou asymétrique). Branchez le câble d'alimentation sur le connecteur CEI et réglez le sélecteur LINE VOLTAGE sur 230V ou 110V selon votre réseau.

Que faire si le haut-parleur ne produit aucun son ?

Vérifiez que l'interrupteur POWER est allumé (LED ON verte). Tournez le bouton LEVEL dans le sens horaire. Contrôlez le câble de signal et la source. Assurez-vous que la LED SIGN/LIMIT clignote en vert, sinon le signal est absent.

Comment éviter les distorsions sonores ?

Réduisez le niveau du signal d'entrée à l'aide du bouton LEVEL. Ne laissez pas la LED SIGN/LIMIT rouge allumée en permanence, cela indique une surcharge.

À quoi sert l'interrupteur MONITOR/FOH ?

En position MONITOR, l'égalisation réduit les retours (larsen) pour une utilisation en retour de scène. En position FOH, l'égalisation est adaptée pour une utilisation en façade (face au public).

Comment supprimer les bruits de ronflement (hum) ?

Appuyez sur l'interrupteur Ground/Lift pour couper la liaison de masse. Utilisez des câbles symétriques et branchez tous les appareils audio sur le même circuit électrique.

Puis-je monter le Mon A15 sur un pied ?

Oui, le haut-parleur intègre une bride de montage compatible avec les trépieds de 35 mm. Assurez-vous que le trépied supporte le poids de 19,5 kg.

Quelle est la puissance maximale admissible ?

Le Mon A15 délivre une puissance RMS de 450 W et une puissance crête de 900 W. Ne dépassez pas ce niveau pour éviter d'endommager les haut-parleurs.

Comment nettoyer l'appareil ?

Débranchez l'appareil. Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques, de solvants ou de liquides. Protégez les grilles des haut-parleurs de la poussière.

Que faire en cas de panne persistante ?

Consultez le chapitre Dépannage de la notice. Si le problème persiste, contactez le service après-vente Thomann via le site www.thomann.de.

Le Mon A15 est-il adapté à une utilisation en extérieur ?

Non, cet appareil est conçu uniquement pour une utilisation en intérieur. Évitez l'exposition à la pluie, à l'humidité, à la poussière et aux températures extrêmes.

MODE D'EMPLOI Mon A15 The Box Pro

1 Remarques générales 4 2 Consignes de sécurité 7 3 Performances 12 4 Installation 13

4.1 Conseils pour utiliser les haut-parleurs 14

5 Connexions et éléments de commande 16 6 Données techniques 20 7 Cables et connecteurs 22 8 Dépannage 26 9 Protection de l'environnement 29

Mon A10, A12, A15

Th·mann MUSIC IS OUR PASSION

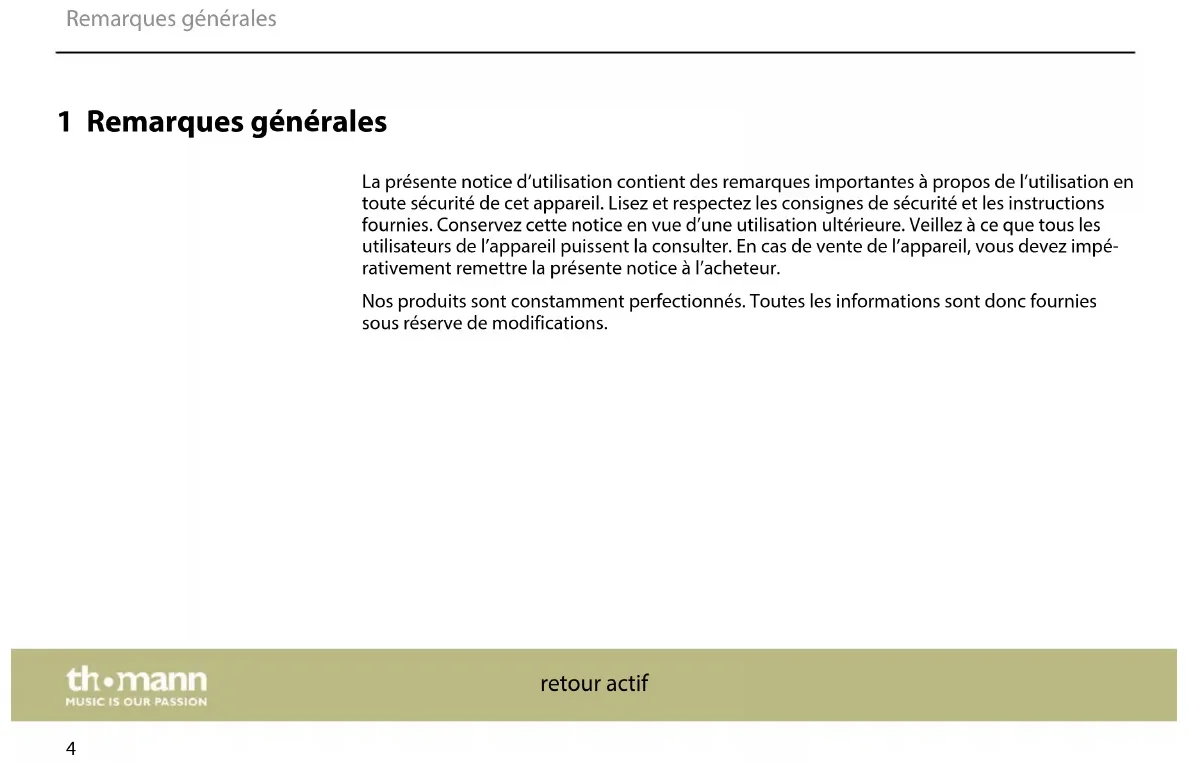

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications.

retour actif

Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Terme générique Signification
DANGER! Cette association du	symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.
ATTENTION! cette association	du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée.
REMARQUE! Cette association	du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.
Symbole d'ajretissement Type de danger
	Avertissement en cas de tension electrique dangereuse.

Mon A10, A12, A15

Th·mann MUSIC IS OUR PASSION

Symbole d'avertissement type de danger

Avertissement en cas d'emplacement dangereux.

retour actif

Utilisation conforme

Cet appareil est conçu pour la sonorisation. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultat d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

Mon A10, A12, A15

Th·mann MUSIC IS OUR PASSION

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement!

Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer.

Ne laissez jamais des enfants seuls utiliser des appareils électriques.

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pièces sous haute tension sont installées à l'intérieur de l'appareil. Ne démontez jamais les caches de protection.

Les pièces à l'intérieur de l'appareil ne nécessitent aucun entretien de la part de l'utilisateur.

Décharge électrique due à un court-circuit

Utilisez toujours un câble d'alimentation électrique à trois fils et isolé correctement avec une fiche à contacts de protection. Ne modifiez ni le câble d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veillez à contacter votre électricien/agréé.

Risque de traumatismes auditifs

L'appareil peut produire un volume sonore susceptible de provoquer des troubles auditifs temporaires ou permanents. En cas d'exposition prolongée, même à des niveaux apparemment faibles, il peut provoquer des traumatismes auditifs.

Diminuez le volume dès que vous percevez l'apparition d'acouphènes ou de perte auditive. Si cela n'est pas possible, éloignez-vous de la source sonore ou utilisez une protection auditive suffisante.

Mon A10, A12, A15

th·mann MUSIC IS OUR PASSION

Risque d'incendie

Ne recouvre jamais l'appareil ou ses fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.

Conditions d'utilisation

L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations.

retour actif

Alimentation électrique

Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé.

Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.

Mon A10, A12, A15

th·mann MUSIC IS OUR PASSION

3 Performances

Les retours actifs convenuent aussi bien pour l'utilisation au niveau amateur dans les espaces plus petits qu'au niveau professionnel sur les très grands scènes.

Caractéristiques particulières de l'appareil

Système 2 voies : haut-parleur de haute fréquences, 1 pouce et haut-parleur de sousgraves, 10 pouces (n° art. 309203), 12 pouces (n° art. 309205) ou 15 pouces (n° art. 309207) Haut-parleurs coaxiaux Amplificateur de classe D Écréteur double Connexions XLR et jack Bride intégrée pour montage sur trépied

retour actif

4 Installation

Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Établissez les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles.

Remarque! risque de dommages matériels dus aux champs magnétiques

Les haut-parleurs produisent un champ magnétique statique. Observe donc une distance suffisante par rapport aux appareils qui risqueraient d'être perturbés ou endommagés par un champ magnétique externe.

Mon A10, A12, A15

th·mann MUSIC IS OUR PASSION

Utilisation de trépieds

En cas de montage de l'appareil sur un trépied, veillez à ce qu'il soit stable et que le poids de l'appareil ne dépasse pas la capacité admissible du trépied.

4.1 Conseils pour utiliser les haut-parleurs

Les haut-parleurs doivent être positionnés de manière à ce que leurs signaux sons puissant atteignent le public sans entrave. Il est souvent utile de placer les haut-parleurs sur des statifs pour obtenir une reproduction sonore plus régulière sur l'ensemble de l'auditoire à portée maximale.

Utilisez uniquement des câbles de haute qualité pour le branchement de vos appareils. C'est la seule manière d'obtenir une qualité de son maximale.

retour actif

Les mêmes résultats s'obtiennent lorsque la puissance en watts et l'impédance des haut-parleurs correspondent aux exigences de l'amplificateur. Tenez toujours compte des données techniques des haut-parleurs raccordés! La limite inférieure de l'impédance minimale de sortie de l'amplificateur ne doit pas être dépassée par la charge totale des haut-parleurs raccordés. La puissance de sortie RMS max. de l'amplificateur devrait dépasser la charge admissible des haut-parleurs raccordés de 50%.

Si vous entendez un son distordu pendant le fonctionnement, ou l'amplificateur ou le haut-parleur est surchargé, ce qui peut causer des dommages matériels permanents. Baissez immédiatement le volume.

Mon A10, A12, A15

Th·mann MUSIC IS OUR PASSION

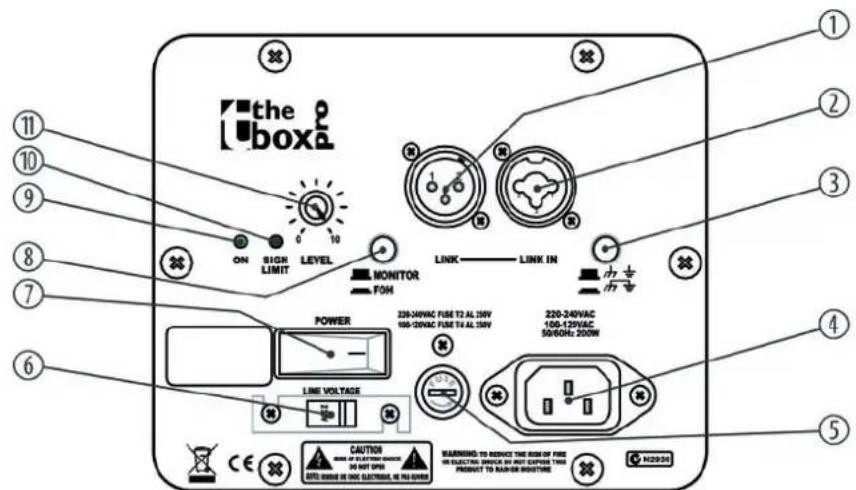

5 Connexions et éléments de commande

Arrière

retour actif

1 Fiche XLR LINK A l'aide de cette sortie, le signal peut être transmis à d'autres haut-parleurs actifs. 2 Prise jack combinée XLR LINE IN Entrée pour signaux symétriques ou asymétriques de niveau Line. 3 Interrupteur-poussoir Ground/Lift Si des bruits de ronflement apparaisent du fait d'une boucle de masse, vous pouvez couper à l'aide de ce bouton la liaison entre la connexion du conducteur de protection de l'appareil et le signal de masse. 4 Connecteur d'alimentation CEI pour l'alimentation électrique. 5 Porte-fusible. 6 Curseur LINE VOLTAGE

Ce curseur sert à régler l'appareil sur l'alimentation électrique locale.

115:105...120V

230:210...240V\nreglage d'usine)

Mon A10, A12, A15

Th·mann MUSIC IS OUR PASSION

7 Interrupteur électrique POWER

Il met l'appareil sous et hors tension.

Interrupteur-poussoir MONITOR/FOH

Cet interrupteur-poussoir vous permet de sélectionner différentes caractéristiques d'égalisation selon les cas d'utilisation respectifs.

MONITOR: Fonctionnement en retour de scène avec réduction de rétroaction.

FOH : Fonctionnement en haut-parleur en direction du public (front of house).

9 LED ON

Cette LED s'allume en vert lorsque l'appareil est en marche et qu'il est alimenté en tension.

retour actif

Cette LED s'allume en vert lorsque le signal de sortie est appliqué.

Cette LED s'allume en rouge lorsque le signal de sortie interne est limité (niveau trop élevé du signal à l'entrée).

11 Bouton rotatif LEVEL

Bouton de réglage du niveau de l'entrée LINE. Tournez le bouton dans le sens des aiguilles d'une montre, ou inversement pour augmenter ou diminuer le volume à l'entrée.

Dans sa position zéro, le signal est complètement effacé, dans la position maximale, le signal est traité sans atténuation.

Mon A10, A12, A15

Th·mann MUSIC IS OUR PASSION

6 Données techniques

Pro Mon A10,	N° article 309203	Pro Mon A12, N° article 309205	Pro Mon A15, N° article 309207
Système retard actif 2 voies
Équipement 1 × haut-parleur de sous-graves	10 pouces	1 × haut-parleur de sous-graves	1 × haut-parleur de sous-graves, 15 pouces
		12 pouces
	1 × haut-parleur de hauteures fé-quences, 1 pouce	1 × haut-parleur de hauteures fé-quences, 1,35 pouces	1 × haut-parleur de hauteures fé-quences, 1,35 pouces
Entrées Prises jack combinées XLR en 6,35 mm
Sortie Fiche XLR
Impédance d'entrée 30 kΩ (symétrique), 15 kΩ (asymétrique)
Réponse en fréquence 60 Hz ... 20 kHz 50 Hz ... 20 kHz 45 Hz ... 20 kHz
Puisance de sortie RMS : 250 W	Peak : 500 W	RMS : 350 W	RMS : 450 W
		Peak : 700 W	Peak : 900 W

retour actif

Pro Mon A10,	N° article 309203	Pro Mon A12, N° article 309205	Pro Mon A15, N° article 309207
Pression sonore maximale (SPL)	123 dB 124 dB 126 dB
Angle de dispersion (V × H)	80° × 80° 80° × 80° 60° × 60°
Alimentation en énergie	230 V (AC), 50 Hz / 110 V (AC), 60 Hz	230 V (AC), 50 Hz / 110 V (AC), 60 Hz	230 V (AC), 50 Hz / 110 V (AC), 60 Hz
Dimensions (L × H × P) 480 mm × 300 mm × 420 mm 510 mm × 340 mm × 500 mm 610 mm × 365 mm × 545 mm
Poids 11 kg 15 kg 19,5 kg

Mon A10, A12, A15

Th·mann MUSIC IS OUR PASSION

Préambule

Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience sonore parfaite soit garantie.

Veuillez suivre ces conseils, car il est préférible d'être prudent, particulièrement dans le domaine des sons et lumières. Même si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un amplificateur détruit, un court-circuit ou « seulement » une qualité de transmission médiocre.

Transmission symétrique et transmission asymétrique

La transmission asymétrique est utilisée sur tout dans le domaine semi-professionnel et hi-fi. Les câbles d'instrument à deux conducteurs (un fil plus blindage) sont des exemples typiques de la transmission asymétrique. Un conducteur sert de masse et de blindage, le signal utile est transmis sur le second conducteur.

La transmission asymétrique est sensible aux interférences électromagnétiques, particulièrement dans le cas de faibles niveaux (émis par les microphones, par exemple) ou de câbles longs.

retour actif

C'est pourquoi on préfère la transmission symétrique dans le milieu professionnel, car celle-ci permet la transmission des signaux utiles sans interférences même sur de longues distances. Dans le cas d'une transmission symétrique, un autre conducteur s'ajoute aux conducteurs pour la masse et le signal utile. Celui-ci transmet également le signal utile, mais en opposition de phase de 180 degrés.

Comme les interférences exercent le même effet sur les deux conducteurs, une soustraction des signaux en opposition de phase neutralise complètement les interférences. Il en résulte le signal utile pur sans interférences.

Fiche jack bipolaire en 6,35 mm (mono, asymétrique)

1 Signal 2 Terre

Mon A10, A12, A15

Th·Mann MUSIC IS OUR PASSION

Fiche jack bipolaire en 6,35 mm (mono, symétrique)

Fiche jack tripolaire en 6,35 mm (stéréo, asymétrique)

1 Signal (en phase, +) 2 Signal (en opposition de phase, -) 3 Terre

1 Signal (à gauche) 2 Signal (à droite) 3 Terre

retour actif

Fiche XLR (symétrique)

1 Masse, blindage 2 Signal (en phase, +) 3 Signal (en opposition de phase, -)

Fiche XLR (asymétrique)

1 Masse, blinding 2 Signal 3 Ponté avec broche 1

Mon A10, A12, A15

Th·mann MUSIC IS OUR PASSION

8 Dépannage

Nous mentionnons ci-après quelques problèmes susceptibles de se produire en fonctionnement. Vous trouverez sous ce point quelques propositions de dépannage simple:

Symptôme Remède
L'appareil ne fonctionne pas 1. Contrôlez le raccordement électrique et la position de l'interrupteur électrique POWER.
Pas de son 1. Vérifiez la position du bouton rotatif LEVEL.
	2. Vérifiez si la LED SIGN/LIMIT est allumée en vert. Si elle ne l'est pas, le signal à l'entrée est soit trop faible ou inexistant.
	3. Vérifiez le raccordement du cable du signal.
	4. Vérifiez le cable et/ou la source du signal.
	5. Essayez un autre cable de signal.

retour actif

Symptôme remède

Des distorsions sont audibles. Le signal à l'entrée est trop élevé. Réduisez le niveau du signal.

N'utilisez jamais le haut-parleur à un niveau de signal si élevé que la LED SIGN/LIMIT rouge soit allumée en permanence!

Il y a différents niveaux de voie (si deux retours sont utilisés)

1. Vérifiez si des types de câbles identiques (symétrique, asymétrique) sont utilisés pour les deux voies
2. Vérifiez si votre système de haut-parleurs est entièrement raccordé et si les deux haut-parleurs ont la même impédance d'entrée.

Bruit et ronflement 1. Appuyez sur I

interrupteur-poussoir Ground/Lift, si nécessaire, sur tous les amplificateurs raccordés au système.

1. Veillez à n'utiliser que des câbles symétriques.
2. Assurez-vous que tous les appareils audio sont raccordés au même circuit électrique pour qu'ils aient la même masse.

Mon A10, A12, A15

th-mann

Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez contacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de.

retour actif

9 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales.

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Mon A10, A12, A15

Th·mann MUSIC IS OUR PASSION

Recyclage de votre ancien appareil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.
