A 218 LA - Haut-parleur The Box Pro - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Subwoofer actif
Marque	The Box Pro
Modèle	A 218 LA
Dimensions (L × H × P, sans roues)	1215 mm × 590 mm × 950 mm
Poids	101,7 kg
Alimentation	230 V ~50 Hz, consommation nominale 1400 W, max 3400 W
Haut-parleurs	2 × 18 pouces (bobine d'oscillation 4 pouces)
Amplification	2 × amplificateur classe D 2000 W RMS
Plage de fréquences	36 Hz ... 100 Hz (-3 dB)
Niveau max. de pression sonore (SPL)	141 dB
Entrées	1 × XLR symétrique, 1 × Power Twist (alimentation), 1 × RJ45 (réseau)
Sorties	1 × XLR symétrique (LINK), 1 × RJ45 (réseau)
DSP intégré	4 présélections : Standard, Infra, Cardioid, User
Boîtier	Contreplaqué de bouleau multiplis, vernis résistant à l'eau
Roues	4 roues pré-installées
Poignées	10 poignées
Connectivité réseau	CanBus via Pronet (nécessite convertisseur USB2CAND)
Protection	Circuit de protection contre surcharge et court-circuit (LED PROT)
Indicateurs LED	SIGN/LIMIT (vert/rouge), PROT (rouge), ON (vert)
Utilisation	Intérieur uniquement
Température de fonctionnement	0 °C à 40 °C
Humidité admissible	50% sans condensation
Couleur	Noir
Accessoire optionnel	Housse de protection (réf. 334761)

FOIRE AUX QUESTIONS - A 218 LA The Box Pro

Quelles sont les dimensions et le poids du subwoofer A 218 LA ?

Les dimensions (L × H × P, sans roues) sont de 1215 mm × 590 mm × 950 mm et le poids est de 101,7 kg. Il est recommandé de le déplacer à deux personnes en raison de son poids élevé.

Comment brancher l'alimentation électrique ?

Utilisez le câble Power Twist fourni. Branchez-le dans la prise [MAINS IN] en tournant la fiche dans le sens des aiguilles d'une montre en position [ON]. Pour débrancher, tirez le levier de verrouillage vers l'arrière et tournez en sens inverse en position [PUSH OFF]. Assurez-vous que la tension secteur correspond à 230 V ~50 Hz.

Comment choisir la présélection DSP ?

Utilisez le bouton [PRESET] pour sélectionner parmi quatre modes : [STANDARD] pour une utilisation générale, [INFRA] pour des basses plus profondes, [CARDIOID] pour réduire le niveau vers la scène, et [USER] pour un réglage personnalisé via le logiciel Pronet. La LED correspondante s'allume.

Comment configurer le réseau Pronet pour la télécommande ?

Reliez les appareils en chaîne avec des câbles RJ45-CAT5. Le premier appareil est connecté à un convertisseur USB2CAND (réf. 440591) lui-même relié à un PC. Activez la terminaison sur le dernier appareil en appuyant sur [TERMINATE] (LED allumée). Affectez les numéros d'identification en maintenant [PRESET] enfoncé lors de la mise sous tension de chaque appareil.

Que faire si la LED PROT s'allume en rouge ?

La LED [PROT] indique que le circuit de protection est activé en raison d'une erreur interne (surcharge, court-circuit). Éteignez l'appareil, vérifiez les connexions et les sources. Si le problème persiste, contactez le service après-vente.

Comment nettoyer et entretenir l'appareil ?

Débranchez l'appareil avant le nettoyage. Utilisez un chiffon sec et doux. N'utilisez pas de produits abrasifs ou de solvants. Évitez l'humidité et la poussière. Pour un nettoyage intérieur, faites appel à un professionnel qualifié.

Puis-je utiliser ce subwoofer en extérieur ?

Non, l'appareil est conçu uniquement pour une utilisation en intérieur. L'exposition à l'humidité, à la pluie ou à des températures extrêmes peut l'endommager.

Comment transporter le subwoofer en toute sécurité ?

Utilisez les quatre roues pré-installées pour le déplacer sur des surfaces planes. Pour soulever, faites-vous aider par au moins deux personnes. Utilisez les dix poignées intégrées. Conservez l'emballage d'origine pour le transport longue distance.

Comment connecter plusieurs subwoofers en chaîne ?

Pour le signal audio, utilisez la sortie [LINK] (XLR) d'un appareil vers l'entrée [INPUT] du suivant. Pour le réseau, reliez les prises RJ45. Respectez la terminaison du bus : le dernier appareil doit avoir [TERMINATE] activé.

Que faire en cas de ronflement (bruit de masse) ?

Utilisez l'interrupteur [GND LIFT] pour couper la liaison entre la terre de protection et la masse du signal. Cela peut éliminer les boucles de masse. Cette fonction n'est efficace qu'avec des connexions symétriques.

MODE D'EMPLOI A 218 LA The Box Pro

1.1 Informations complémentaires 5 1.2 Conventions typographiques 6 1.3 Symboles et mots-indicateurs 7

2 Consignes de sécurité 9 3 Performances 15 4 Installation 16 5 Connexions et éléments de commande 18 6 Mise en service 23 7 Interconnexion et télécommande 27 8 Données techniques 31 9 Cables et connecteurs 33 10 Protection de l'environnement 35

A 218 LA

Th·mann MUSIC IS OUR PASSION

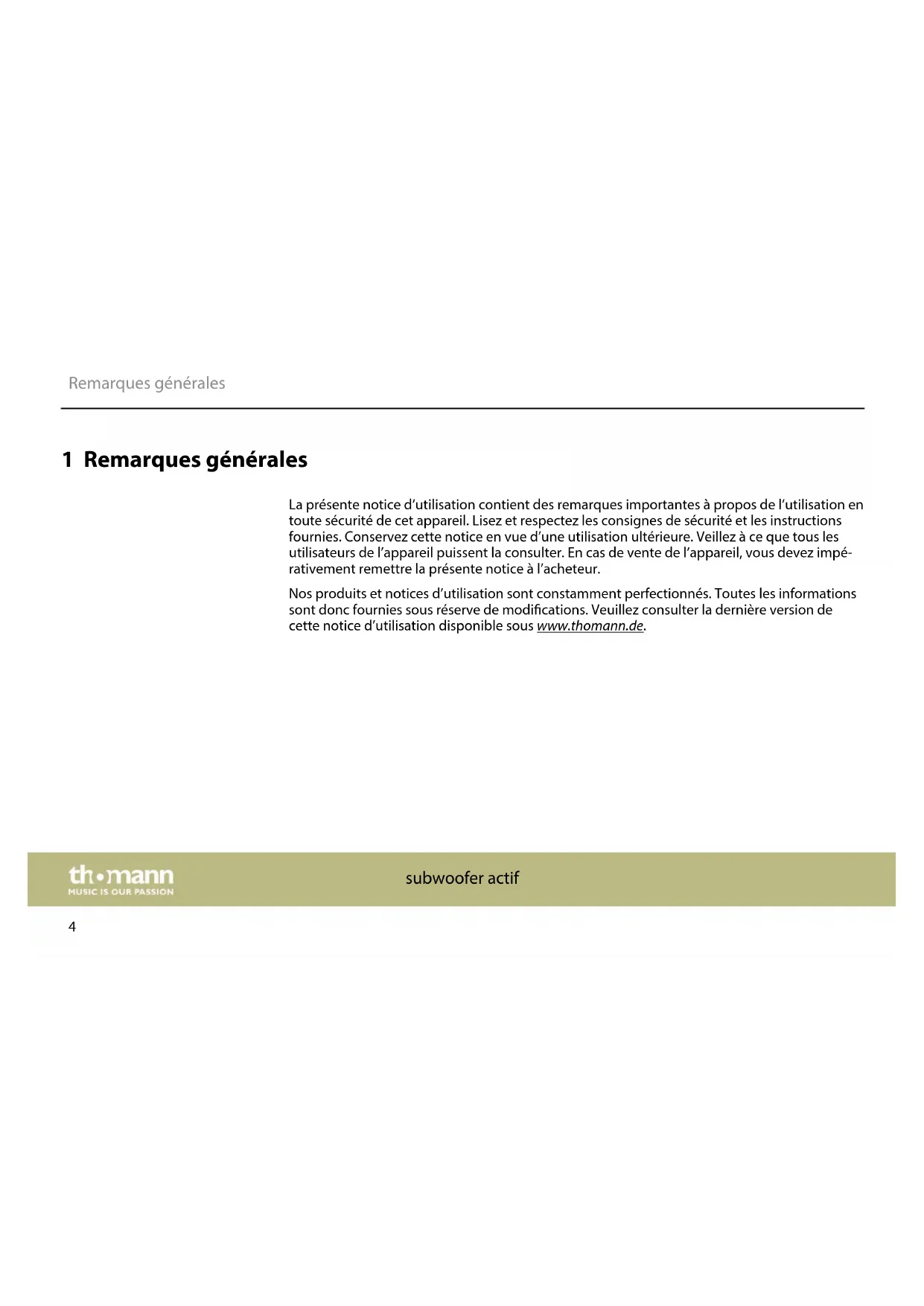

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

subwoofer actif

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouvez beaucoup plus d'informations et de détails sur les points suivants:

Téléchargement Cette	notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouverrapidement les sujets qui vousInterested.
Guides en ligne	Nos guides en ligne fournissant des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous avezdés problèmes avec l'appareil, notre service clients sera heures de vous aider.

A 218 LA

Th·mann MUSIC IS OUR PASSION

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.

Exemples : bouton [VOLUME], touche [Mono].

Les différentes étapes d'une instruction sont numérotées consécutivement. Le résultat d'une étape est en retrait et mis en évidence par une flèche.

1. Allumez l'appareil.
2. Appuyez sur [AUTO].

Le fonctionnement automatique est démarré.

1. Eteignez l'appareil.

subwoofer actif

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Terme générique Signification

DANGER Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.

ATTENTION! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée.

REMARQUE! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

A 218 LA

th·mann MUSIC IS OUR PASSION

Symbole d'avertissement type de danger

Avertissement : tension électrique dangereuse.

Avertissement : emplacement dangereux.

subwoofer actif

2 Consignes de sécurité

Utilisation conforme

Cet appareil est conçu pour la sonorisation. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultat d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

A 218 LA

Th·mann MUSIC IS OUR PASSION

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement!

Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer.

Ne laissez jamais des enfants seuls utiliser des appareils électriques.

subwoofer actif

DANGER

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pièces sous haute tension sont installées à l'intérieur de l'appareil.

Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitent aucun entretien de la part de l'utilisateur.

N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.

DANGER

Décharge électrique due à un court-circuit

Utilisez toujours un câble d'alimentation électrique à trois fils et isolé correctement. Ne modifiez pas le câble d'alimentation. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veuillez contacter votre électricien/agréé.

A 218 LA

Th·mann MUSIC IS OUR PASSION

Risque de traumatismes auditifs

L'appareil peut produire un volume sonore susceptible de provoquer des troubles auditifs temporaires ou permanents. En cas d'exposition prolongée, même à des niveaux apparemment faibles, il peut provoquer des traumatismes auditifs.

Diminuez le volume dès que vous percevez l'apparition d'acouphènes ou de perte auditive. Si cela n'est pas possible, éloignez-vous de la source sonore ou utilisez une protection auditive suffisante.

Risque d'incendie

Ne recouvre jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes.

subwoofer actif

Conditions d'utilisation

L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations.

Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p. ex. après le transport par temps froid).

Les dépôts de poussière et salissures à l'intérieur de peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintenu régulièrement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autres dysfonctionnements.

A 218 LA

Th·mann MUSIC IS OUR PASSION

Alimentation électrique

Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé.

Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.

subwoofer actif

3 Performances

Caractéristiques particulières de l'appareil :

Subwoofer actif avec 2× haut-parleur de sous-graves 18 pouces (bobines d'oscillation 4 pouces) 2× amplificateur classe D 2000 W Processeur de signaux numériques (DSP) interne avec 4 présélections Raccordements réalisables : prise XLR pour entrée de signal, fiche XLR pour sortie de signal Prise d'entrée verrouillable (Power Twist) Prise réseau pour le raccordement d'un portable/PC exclusivement pour l'utilisation du CanBus Converter (n° art.: 440591 the box pro USB2CAND CanBus Converter) et du logiciel Pronet (téléchargement gratuite sur www. thomann. de) Dix poignées Boîtier en contreplaqué de bouleau en multiplis revêtu de vernis résistant à l'eau Quatre roues pré-installées

A 218 LA

Th·mann MUSIC IS OUR PASSION

4 Installation

Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.

Attention!

Risque de blessures en raison du poids élevé

En raison du poids élevé de l'appareil, le transport et le montage doivent toujours être effectués par deux personnes minimum.

subwoofer actif

Risque de dommages matériels dus aux champs magnétiques

Les haut-parleurs produisent un champ magnétique statique. Observe donc une distance suffisante par rapport aux appareils qui risqueraient d'être perturbés ou endommagés par un champ magnétique externe.

A 218 LA

TH·MANN MUSIC IS OUR PASSION

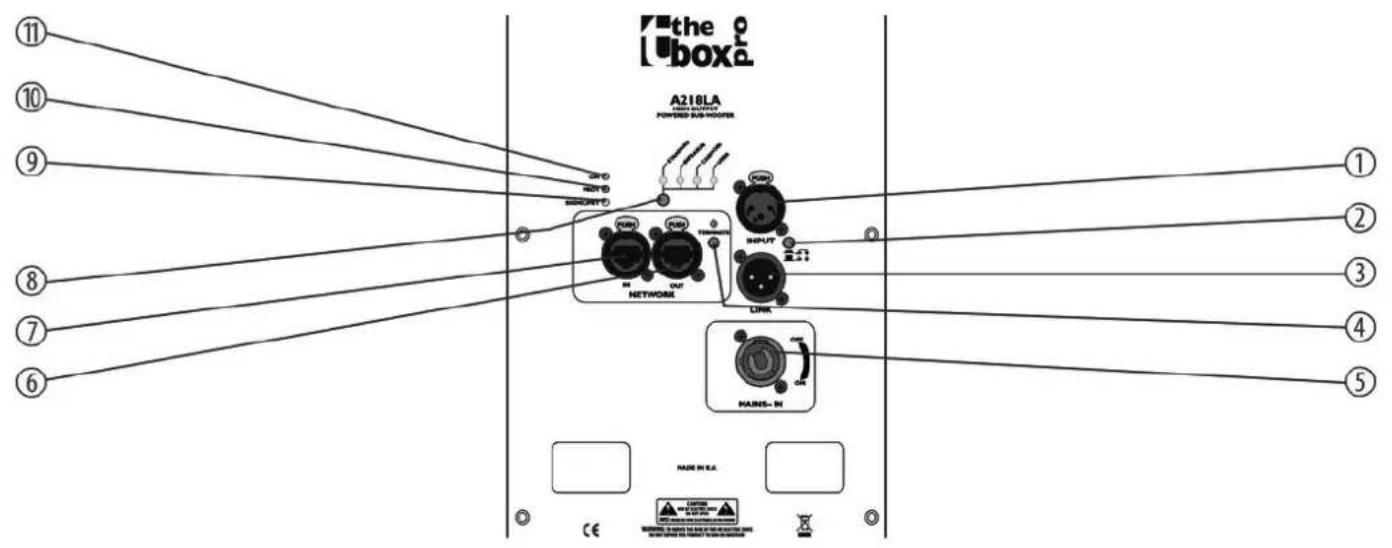

5 Connexions et éléments de commande

subwoofer actif

1 [INPUT]

Entrée de signal audio avec prise XLR verrouillable. La prise est totalement symétrique pour obtenir un rapport signal/bruit optimal et une réserve de puissance suffisante, ci-inclus la conversion analogique-numérique.

2 Interrupteur-poussoir [GND LIFT]

Si des bruits de ronflement apparaissent du fait d'une boucle de masse, vous pouvez couper à l'aide de ce bouton la liaison entre la connexion du conducteur de protection de l'appareil et le signal de masse. Cette commutation n'est utile que pour les câbles de raccordement symétriques.

3 [LINK]

Sortie de signal audio avec fiche XLR pour raccorder d'autres éléments line array ou haut-parleurs auxquels le signal d'entrée est transmis.

4 Interrupteur-poussoir [TERMINATE]

Lorsque l'appareil est interconnecté avec des éléments d'un système de line array par un câble de réseau, le dernier appareil doit être terminé avec la résistance de charge intégrée. Pour ce faire, appuyez sur l'interrupteur-poussoir [TERMINATE]. La LED au-dessus s'allume.

A 218 LA

Th mann MUSIC IS OUR PASSION

5 [MAINS IN]

Prise d'entrée bleue verrouillable (Power Twist). Pour permettre l'appareil en marche, enfilez le câble secteur Power Twist ou le câble de raccordement Power Twist d'un autre élément dans cette prise et tournez la fiche dans le sens des aiguilles d'une montre en position [ON]. Pour permettre l'appareil hors tension, tirez le levier de verrouillage à la fiche vers l'arrière et tournez la fiche dans le sens inverse des aiguilles d'une montre en position [PUSH OFF].

Prises de raccordement RJ45-CAT5 pour l'établissement d'une connexion réseau au CanBus Converter (n° art. 440591), au logiciel Pronet et aux éléments de line array.

subwoofer actif

8 Bouton de préréglage

Ce bouton a deux fonctions :

Lorsque vous le maintenez appuyé pendant la mise en marche de l'appareil, ceci démarre l'identification des appareils. Le processeur de signaux numériques (DSP) interne affecte un nouveau numéro d'identification à l'appareil pour la télécommande sur le réseau Pronet. Chaque appareil doit avoir un numéro d'identification univoque pour être représenté dans le réseau Pronet. Lorsque vous affectez un nouveau numéro d'identification, tous les appareils auxquels un numéro d'identification est déjà affecté doivent être allumés et connectés au réseau Pronet. Lorsque l'appareil est déjà allumé, ce bouton désigne la préselection du DSP. La préselection désignée est indiquée par la LED correspondante.

• [STANDARD]

Ce réglage convient à toutes les applications pour transmettre et amplifier une plage de fréquences jusqu'à 90 Hz. Ce réglage est approprié pour la plupart des environnements et combinaisons avec un système de line array suspendu. - [INFRA]

Ce réglage peut être utilisé lorsqu'une réponse plus BASSE est nécessaire. Ce réduit légèrement la pression sonore du système. Veillez à ce que les réglages [STANDARD] et [INFRA] ne doivent pas être effectués simultanément pour deux appareils voisins.

• [CARDIOID]

A 218 LA

th·mann MUSIC IS OUR PASSION

Ce réglage est utile pour un appareil qui est dirigé vers la scène derrière deux autres subwoofers. Le niveau des basses en direction de la scène est réduit. Vous trouvez un exemple d'application sous « Exemple d'application pour subwoofers empilés » à la page 24.

• [USER]

Cette LED s'allume lorsque le réglage utilisé est chargé. Ce réglage correspond à l'emplacement de mémoire numéro 1 du DSP. À la livraison, le réglage utilisé est identique au réglage [STANDARD]. Si vous souhaitez le modifier, vous devez connecter l'appareil à un PC/portable, éditer les paramètres avec le logiciel Pronet et enregistrer le réglage sur l'emplacement utilisé numéro 1.

9 LED [SIGN/LIMIT]

Cette LED s'allume en vert lorsqu'un signal d'entrée est appliqué.

Cette LED s'allume en rouge lorsque le signal de sortie interne est limite (niveau trop élevé du signal à l'entrée).

10 LED [PROT]

Cette LED s'allume en rouge lorsque le circuit de protection du module est activé à cause d'une erreur interne et par conséquent l'amplificateur est rendu silencieux.

Cette LED s'allume en rouge lorsque le signal de sortie interne est limité (niveau trop élevé du signal à l'entrée).

11 LED [on]

Cette LED s'allume en vert lorsque l'appareil est en marche et qu'il est alimenté en tension.

6 Mise en service

Mise en marche

Une fois toutes les connexions nécessaires établies, allumez le système audio.

Il est recommandé de doter le système audio d'un interrupteur pour allumer le système complet et de maintenir les fiches Power Twist connectées dans les prises des éléments individuels. Cette simple astuce vous permet de prolonger la durée de vie des connecteurs Power Twist.

Présélection DSP

Réglez la présélection souhaitée du DSP ([STANDARD], [INFRA], [CARDIOID] ou [USER]).

A 218 LA

Thomann MUSIC IS OUR PASSION

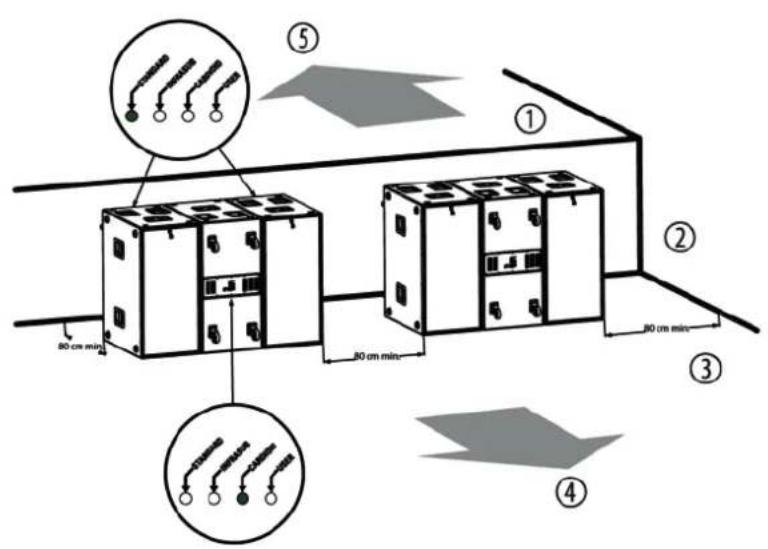

Exemple d'application pour subwoofers empilés

Les appareils peuvent être combinés en piles de subwoofers verticales ou horizontales. L'appareil central de trois appareils devrait être dirigé vers la scène et fonctionner avec la préselection du DSP [CARDIOID]. Les deux autres appareils sont dirigés en direction de l'auditoire et fonctionnent avec la préselection du DSP [STANDARD]. Cette configuration réduit le niveau des basses pour les artistes sur la scène et le maximise pour l'auditoire.

subwoofer actif

A 218 LA

Th·mann MUSIC IS OUR PASSION

Mise en service

1 Scène 2 Mur ou grand obstacle 3 Auditeur 4 Basses doublées 5 Basses réduites

Les piles de subwoofers doivent être installées à une distance minimale de 80 cm des murs ou obstacles fixes, afin que le son ne soit pas perturbé par des réflexions.

subwoofer actif

7 Interconnexion et télécommande

Mise en réseau

Les prises de connexion réseau sur l'arrière de l'appareil permettent d'interconnecter les appareils individuels du système audio entier et de les télécommander par le biais d'un PC ou portable.

Pronet

Le protocole de communication utilisé sur le réseau Pronet est CanBus.

USB2CAND

Tout ce qu'il vous faut pour établir un tel réseau et le logiciel Pronet offert gracieusement pour téléchargement au cyberstore de Thomann, le CanBus Converter (n° art. 440591) disponible chez Thomann et un PC ou portable. Un manuel d'installation et un manuel d'utilisation sont inclus dans le téléchargement gratuit.

A 218 LA

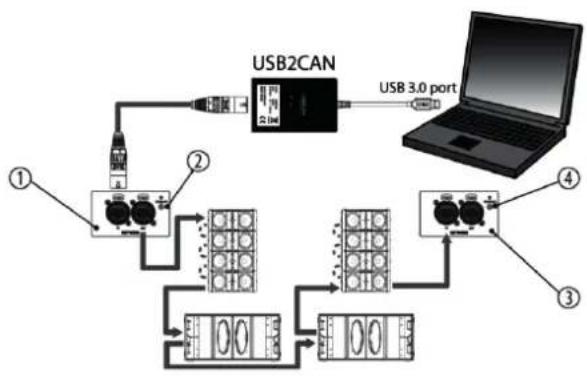

1 Prises de connexion réseau sur l'arrière du premier appareil. 2 L'interrupteur-poussoir [TERMINATE] ne doit pas être appuyé. La LED au-dessus est éteinte.

subwoofer actif

3 Prises de connexion réseau sur l'arrière du dernier appareil.

4 L'interrupteur-poussoir [TERMINATE] doit être appuyé.

La LED au-dessus est allumée.

Structure et terminaison du réseau

Les appareils individuels doivent être reliés de manière linéaire avec des câbles RJ45-CAT5. Le début et la fin du bus de réseau doivent être terminés. Le début est terminé par le convertisseur CanBus. À la fin, la résistance de terminaison intégrée doit être activée en appuyant sur l'interrupteur-poussoir [TERMINATE] sur la face arrière du dernier appareil. L'interrupteur-poussoir [TERMINATE] sur tous les autres appareils entre le convertisseur CanBus et le dernier appareil ne doit pas être appuyé.

Affectation des numéros d'identification

Chaque appareil doit avoir un numéro d'identification univoque sur un réseau Pronet. Par défaut, le convertisseur USB2CAND a le numéro d'identification de 0. Chaque autre appareil peut uniquement avoir 1 ou plus. Plusieurs appareils ne doivent pas avoir le même numéro d'identification. Le numéro d'identification est affecté automatiquement lorsqu'un appareil connecté au réseau est allumé pour la première fois.

A 218 LA

Th·mann MUSIC IS OUR PASSION

Procédez comme suit pour affecter un numéro d'identification univoque à tous les appareils sur le réseau Pronet:

1. Eteignez tous les appareils.
2. Reliez-les dans l'ordre souhaité avec les câbles RJ45-CAT5.
3. Appuyez sur l'interrupteur-poussoir [TERMINATE] sur la face arrière du dernier appareil.
4. Maintenez le bouton [PRESET] sur la face arrêté du premier appareil appuyé et allumez l'appareil.
5. Laissez le premier appareil allumé et répétez l'étape 4 pour tous les autres appareils jusqu'à ce que le dernier appareil soit allumé.

Si vous souhaitez ajouter un nouvel appareil, il suffit de répéter l'étape 4. Chaque appareil maintient son nombre d'identification, même s'il est éteint, parce que ce nombre est enregistré dans la mémoire interne de l'appareil. Le nombre d'identification est seulement effacé ou bien affecté à nouveau par une affectation explicite comme décrit ci-dessus. Pour plus d'informations et instructions, veuillez vous reporter au manuel d'utilisation Pronet fourni avec le logiciel.

subwoofer actif

8 Données techniques

Équipement 2 × haut-parleur de sous-graves	18 pouces (bobine d'oscillation 4 pouces)
Connexions d'entrée Alimentation électrique	1 × prise d'entrée verrouillable (Power Twist)
	Signal audio 1 × prise XLR, 3 pôles (symétrique)
	Connexion réseau 1 × prise RJ45-CAT5
Impédance d'entrée 20 kΩ
Sensibilité à l'entrée +4 dBu / 1,25 V
Connexions de sortie Signal audio 1 × prise	XLR, 3 pôles (symétrique)
	Connexion réseau 1 × prise RJ45-CAT5
Puisance de sortie 2 × 2000 W (RMS)
Plage de fréquences 36 Hz ... 100 Hz (-3 dB)
Niveau max. de pression sonore (SPL) 141 dB
Puisance consommée 1400 W (nominal)

A 218 LA

Th·mann MUSIC IS OUR PASSION

	3400 W (maximum)
Tension d'alimentation	230 V ~50 Hz
Dimensions (L × H × P, sans roues) 1215 mm × 590 mm × 950 mm
Poids 101,7 kg
Conditions d'environnement Plage de température 0 °C...40 °C
		Humidité relative 50%, sans condensation

Informations complémentaires

Couleur Noir
Bride de pied Non
Housse de protection Non fournie (n° art. 334761)

subwoofer actif

Préambule

Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience sonore parfaite soit garantie.

Veuillez suivre ces conseils, car il est préférible d'être prudent, particulièrement dans le domaine des sons et lumières. Même si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un amplificateur détruit, un court-circuit ou « seulement » une qualité de transmission médiocre.

Transmission symétrique et transmission asymétrique

La transmission asymétrique est utilisée sur tout dans le domaine semi-professionnel et hi-fi. Les câbles d'instrument à deux conducteurs (un fil plus blindage) sont des exemples typiques de la transmission asymétrique. Un conducteur sert de masse et de blindage, le signal utile est transmis sur le second conducteur.

La transmission asymétrique est sensible aux interférences électromagnétiques, particulièrement dans le cas de faibles niveaux (émis par les microphones, par exemple) ou de câbles longs.

A 218 LA

th·mann MUSIC IS OUR PASSION

C'est pourquoi on préfère la transmission symétrique dans le milieu professionnel, car celle-ci permet la transmission des signaux utiles sans interférences même sur de longues distances. Dans le cas d'une transmission symétrique, un autre conducteur s'ajoute aux conducteurs pour la masse et le signal utile. Celui-ci transmet également le signal utile, mais en opposition de phase de 180 degrés.

Comme les interférences exercent le même effet sur les deux conducteurs, une soustraction des signaux en opposition de phase neutralise complètement les interférences. Il en résulte le signal utile pur sans interférences.

Fiche XLR (symétrique)

1 Masse, blindage 2 Signal (en phase, +) 3 Signal (en opposition de phase, -) 4 Blindage au boitier de la fiche (option)

subwoofer actif

10 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien appareil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.

A 218 LA

Th·mann MUSIC IS OUR PASSION

Remarques

subwoofer actif

Remarques

A 218 LA

Th·mann MUSIC IS OUR PASSION

Remarques

subwoofer actif
