Achat 404 A - Haut-parleur The Box Pro - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte active de sonorisation
Marque	The Box Pro
Modèle	Achat 404 A
Dimensions (L × H × P)	144 mm × 692 mm × 166 mm
Poids	8 kg
Alimentation	100-240 V ~50/60 Hz, 20 W
Puissance de sortie RMS	110 W
Puissance de sortie crête	400 W
Réponse en fréquence	160 Hz - 20 kHz
Fréquence de coupure	2,0 kHz
Angle de dispersion (H × V)	150° × 30°
Niveau max. de pression sonore (SPL)	117 dB
Impédance d'entrée (symétrique)	20 kΩ
Rapport signal/bruit (woofer)	≥85 dB
Rapport signal/bruit (tweeter)	≥80 dB
Connexions d'entrée	1 × prise XLR (LINE IN)
Connexions de sortie	1 × connecteur XLR (LINE OUT)
Fusible	5 mm × 20 mm, 5 A, 250 V, à action retardée
Conditions d'environnement	Température: 0 °C à 40 °C, Humidité: 20 % à 80 % (sans condensation)
Bride pour pied d'enceinte	Oui (36 mm)
Finition	Laqué noir structure
Mode économie d'énergie	Oui, activation par curseur DISABLE/ENABLE, passage en veille après 60 min sans signal
Entretien et nettoyage	Dépoussiérer régulièrement, éviter l'humidité et les fortes variations de température. Consulter un professionnel pour un nettoyage interne.
Sécurité	Ne pas ouvrir l'appareil, utiliser un câble d'alimentation à trois fils, éviter les chutes, maintenir une distance suffisante des champs magnétiques.
Pièces détachées et réparabilité	L'appareil ne contient pas de pièces réparables par l'utilisateur. Pour toute réparation, contacter le service après-vente.

FOIRE AUX QUESTIONS - Achat 404 A The Box Pro

Comment brancher l'enceinte Achat 404 A ?

Branchez le câble d'alimentation dans la prise secteur (100-240 V) et connectez votre source audio à l'entrée LINE IN (prise XLR). Utilisez un câble XLR de qualité. Allumez l'enceinte avec l'interrupteur POWER ON/OFF.

Quel type de câble utiliser pour la connexion audio ?

Pour une transmission optimale, utilisez un câble XLR symétrique. Cela réduit les interférences, surtout sur de longues distances. En asymétrique, la qualité peut être moindre.

Comment activer le mode économie d'énergie ?

Placez le curseur DISABLE/ENABLE sur ENABLE. L'enceinte passe en veille après 60 minutes sans signal. Elle se réactive automatiquement dès qu'un signal est détecté. La LED STANDBY s'allume en veille.

Que signifie l'allumage de la LED PEAK ?

La LED PEAK indique une saturation du signal d'entrée. Réduisez immédiatement le volume pour éviter d'endommager l'enceinte. Si elle reste allumée, baissez le niveau de la source.

Puis-je monter l'enceinte sur un pied ?

Oui, l'enceinte est équipée d'une bride pour pied d'enceinte de 36 mm. Utilisez un pied adapté et sécurisez l'enceinte avec un câble de retenue pour éviter les chutes.

Que faire si l'enceinte ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise secteur fonctionne. Contrôlez le fusible (5 mm × 20 mm, 5 A, 250 V, à action retardée). Si le fusible est défectueux, remplacez-le par un modèle identique.

Comment nettoyer l'enceinte ?

Dépoussiérez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs. Pour un nettoyage interne, faites appel à un professionnel qualifié.

Quelle est la puissance de l'enceinte ?

La puissance RMS est de 110 W, avec une puissance crête de 400 W. Le niveau sonore maximal atteint 117 dB SPL.

Puis-je utiliser cette enceinte en extérieur ?

L'enceinte est conçue pour une utilisation en intérieur uniquement. Exposée à l'humidité ou aux intempéries, elle pourrait être endommagée. Protégez-la de la pluie et de l'humidité.

Comment connecter plusieurs enceintes entre elles ?

Utilisez la sortie LINE OUT (prise XLR) pour relier une autre enceinte en parallèle. Assurez-vous que l'impédance totale reste dans les limites acceptables. Utilisez des câbles XLR symétriques.

MODE D'EMPLOI Achat 404 A The Box Pro

Achat 404A enceinte active

notice d'utilisation

Musikhaus Thomann

Thomann GmbH

1.1 Informations complémentaires 5 1.2 Conventions typographiques 6 1.3 Symboles et mots-indicateurs 6

2 Consignes de sécurité 9 3 Performances 13 4 Installation 14 4.1 Conseils pour utiliser les haut-parleurs 15 5 Connexions et éléments de commande 16 6 Données techniques 19 7 Cables et connecteurs 24 8 Protection de l'environnement 27

Achat 404A

Th·mann MUSIC IS OUR PASSION

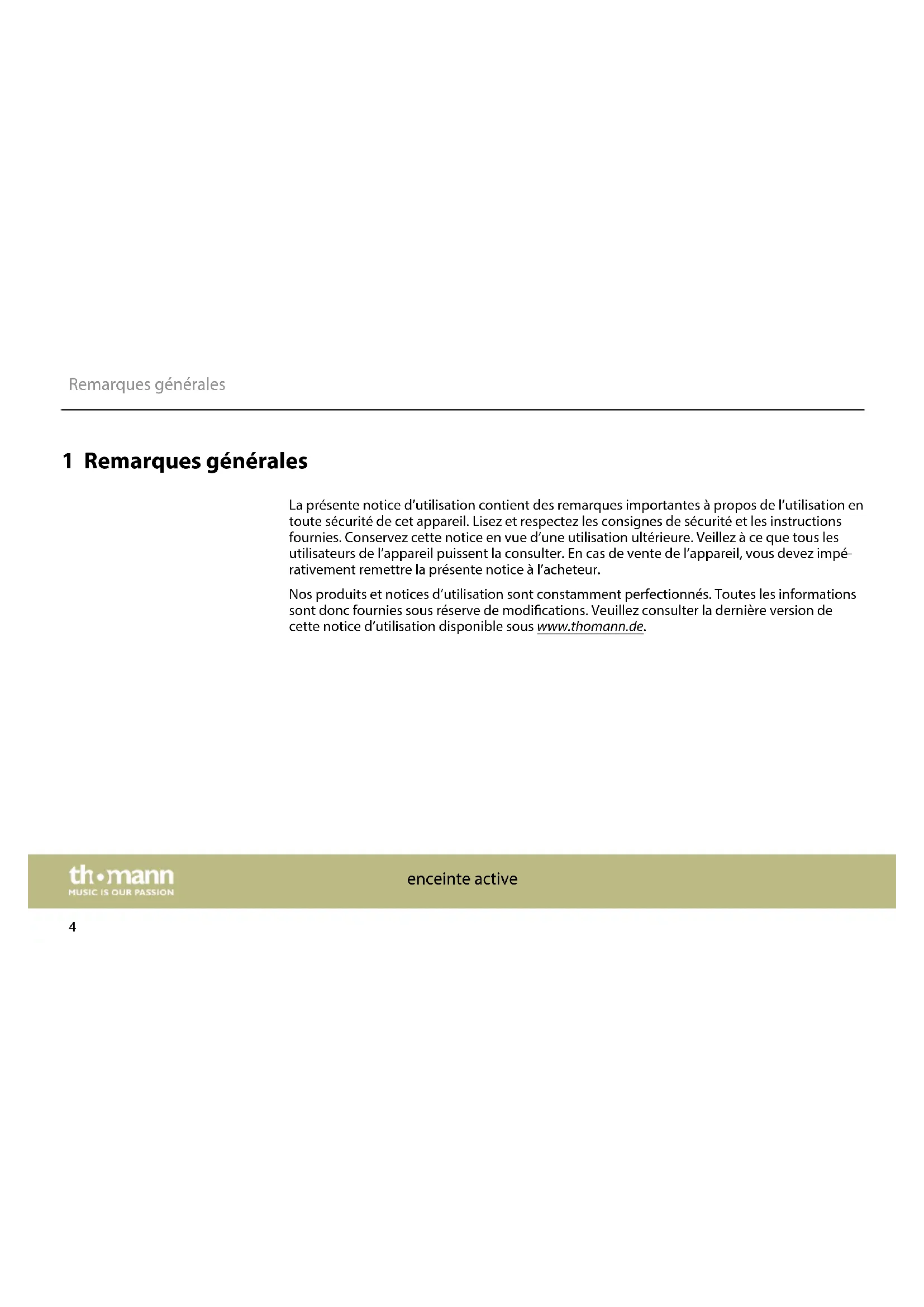

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

enceinte active

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouvez beaucoup plus d'informations et de détails sur les points suivants:

Téléchargement Cette	notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vousMLSSENSIT.
Guides en ligne	Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous ave des problèmes avec l'appareil, notre service clients sera heures de vous aider.

Achat 404A

Th·mann MUSIC IS OUR PASSION

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.

Exemples: bouton [VOLUME], touche [Mono].

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Th·mann MUSIC IS OUR PASSION

enceinte active

Terme générique Signification
DANGER! Cette association du	symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.
AVERTISSEMENT! Cette association	symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée.
ATTENTION! cette association	du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée.
REMARQUE! cette association	du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

Achat 404A

Th·mann MUSIC IS OUR PASSION

Symbole d'avertissement type de danger

Avertissement : tension électrique dangereuse.

Avertissement : charge suspendue.

Avertissement : emplacement dangereux.

enceinte active

Utilisation conforme

Cet appareil est conçu pour la sonorisation. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultat d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébé ou de jeunes enfants. Danger d'étouffement! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer. Ne laissiez jamais des enfants leurs utiliser des appareils électriques.

Achat 404A

Th·Mann MUSIC IS OUR PASSION

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pièces sous haute tension sont installées à l'intérieur de l'appareil. Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitant aucun entretien de la part de l'utilisateur. N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.

Décharge électrique due à un court-circuit

Utilisez toujours un câble d'alimentation électrique à trois fils et isolé correctement avec une fiche à contacts de protection. Ne modifiez ni le câble d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veuillez contacter votre Électricien agréé.

Risque de traumatismes auditifs

L'appareil peut produire un volume sonore susceptible de provoquer des troubles auditifs temporaires ou permanents. En cas d'exposition prolongée, même à des niveaux apparemment faibles, il peut provoquer des traumatismes auditifs. Diminuez le volume dès que vous percevez l'apparition d'acouphènes ou de perte auditive. Si cela n'est pas possible, éloignez-vous de la source sonore ou utilisez une protection auditive suffisante.

Risque d'incendie

Ne recouvre jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.

enceinte active

Conditions d'utilisation

L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p. ex. après le transport par temps froid). Les dépôts de poussière et salissures à l'intérieur peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintenu régulièrement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autres dysfonctionnements.

Alimentation électrique

Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé. Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.

Éventuels dommages dus à un fusible incorrect

L'utilisation des fusibles d'un autre type peut entraîner des dommages graves sur l'appareil. Risque d'incendie! Utilisez uniquement des fusibles du même type.

Achat 404A

Th·Mann MUSIC IS OUR PASSION

Formation possible de taches

Le plastifiant contenu dans les pieds en caoutchouc de ce produit peut eventuellement réagir avec le revêtement de votre parquet, sol linoléum, stratifié ou PVC et provoquer des taches sombres qui ne partent pas. En cas de doute, ne posez pas les pieds en caoutchouc directement sur le sol, mais utilisez des patins en feutre ou un tapis.

enceinte active

3 Performances

Caractéristiques particulières de cette enceinte haut de gamme :

Raccordements réalisables : Entrée-sortie XLR Bride de pied d'enceinte 36 mm Support muralisable en option Laqué noir structure

Achat 404A

Th·mann MUSIC IS OUR PASSION

4 Installation

Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.

Risque de blessures par la chute de l'appareil

Assurez-vous que le montage soit conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l'appareil à l'aide d'une seconde fixation, par exemple un câble de retenue ou une chaîne de sécurité.

enceinte active

Risque de dommages matériels dus aux champs magnétiques

Les haut-parleurs produisent un champ magnétique statique. Observe donc une distance suffisante par rapport aux appareils qui risqueraient d'être perturbés ou endommagés par un champ magnétique externe.

4.1 Conseils pour utiliser les haut-parleurs

Les haut-parleurs doivent être positionnés de manière à ce que leurs signaux sons puissant atteignent le public sans entrave. Il est souvent utile de placer les haut-parleurs sur des statifs pour obtenir une reproduction sonore plus régulière sur l'ensemble de l'auditoire à portée maximale.

Utilisez uniquement des câbles de haute qualité pour le branchement de vos appareils. C'est la seule manière d'obtenir une qualité de son optimale.

Si vous entendez un son distordu pendant le fonctionnement, l'enceinte active est surchargee, ce qui peut causer des dommages matériels permanents. Baissez immédiatement le volume.

Achat 404A

Th·mann MUSIC IS OUR PASSION

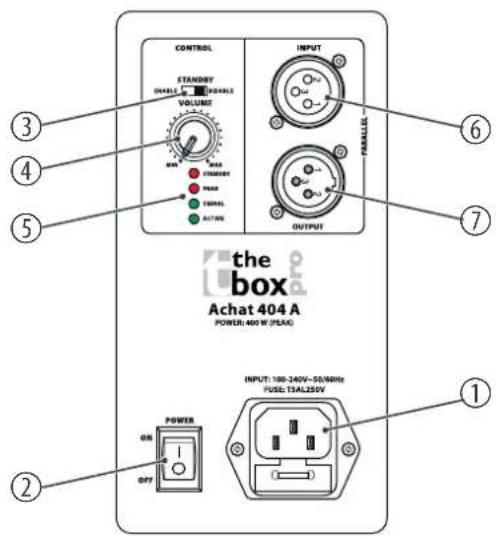

5 Connexions et éléments de commande

enceinte active

Raccordement de la tension d'alimentation

Châssis CEI avec portefusible pour l'alimentation électrique

2 [POWER ON/OFF]

L'appareil est mis en marche ou en arrêt avec ce commutateur (interrupteur d'alimentation électrique).

3 [DISABLE/ENABLE]

Curseur pour activer (ENABLE) ou désactiver (DISABLE) le mode économique d'énergie.

Lorsque l'enceinte ne reçoit aucun signal pendant 60 minutes en mode économie d'énergie, elle commute en mode veille. Dès qu'un signal est présent, l'enceinte commute automatiquement en mode normal.

4 [VOLUME]

Bouton de réglage du volume

5 [STANDBY]

Mode de veille. Cette LED est allumée lorsque le mode économie d'énergie est activé et l'enceinte commute en mode de veille. Elle s'est éteinte lorsque l'enceinte commute en mode normal.

[PEAK]

Signale une saturation. Le niveau du signal d'entrée est trop élevé si la LED vacille ou est allumée.

Achat 404A

th·mann

Indique qu'un signal d'entrée est présent.

[ACTIVE]

Indicateur de fonctionnement. Cette LED est allumée en permanence en mode normal et s'éteint lorsque le mode économie d'énergie est activé et l'enceinte commute en mode de veille.

6 [INPUT]

Entrée de signal Line conçue comme prise XLR

7 [OUTPUT]

Sortie Line pour le raccordement d'autres haut-parleurs, fiche XLR

6 Données techniques

Équipement 4 × haut-parleur 4	pouces, driver BMS 1 pouce
Connexions d'entrée LINE IN 1 × prise XLR
		Alimentation électrique Chàssis CE I C14
Impédance d'entrée	Prise XLR: 20 kΩ (symétrique), 10 kΩ (asymétrique)
Connexions de sortie LINE OUT	1 × connecteur du type XLR
Puisance de sortie RMS : 110 W
			Crête : 400 W
Plage de fréquences 160 Hz ...	20 kHz
Fréquence de coupure 2,0 kHz
Rapport signal/bruit Woofer : ≥85 dB
			Tweeter : ≥80 dB

Achat 404A

Th·mann MUSIC IS OUR PASSION

Niveau max. de pression sonore (SPL)	117 dB
Angle de dispersion (H × V) 150° × 30°
Puisance consommée 20 W
Tension d'alimentation	100 - 240 V ~50/60 Hz
Fusible 5 mm × 20 mm, 5 A, 250 V, à action retardée

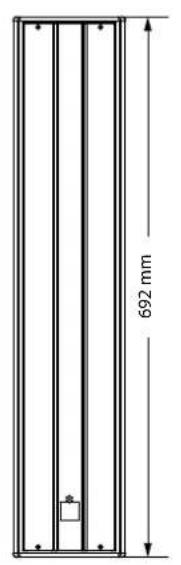

Dimensions (L × H × P) 144 mm × 692 mm × 166 mm
Poids 8 kg
Conditions d'environnement Plage de température 0 °C...40 °C
		Humidité relative 20 %...80 % (sans condensation)

enceinte active

Informations complémentaires

Construction Standard
Boîtier multifonctionnel Non
Bride pour pied Oui
Moniteur incliné Non
Input en parallèle 1
Préamplis micro 0
Correction de tonalité par canal	Non
Lecture Bluetooth® Non
Lecteur USB Non
Low Cut Non
Ventilateur Non
Adapté pour mode suspendu Non

Achat 404A

th·mann MUSIC IS OUR PASSION

Housse de protection Housse de protection appropriée disponible en option (n° art. 283124)

Sacoche Sacoche appropriée disponible en option (n° art. 501482)

enceinte active

Achat 404A

Th·mann MUSIC IS OUR PASSION

Préambule

Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience sonore parfaite soit garantie.

Veuillez suivre ces conseils, car il est préférent d’être prudent, particulièrement dans le domaine des sons et lumières. Même si une fiche va bien dans une prise, le résultat d’une mauvaise connexion peut être un amplificateur détruit, un court-circuit ou « seulement » une qualité de transmission médiocre.

Transmission symétrique et transmission asymétrique

La transmission asymétrique est utilisée sur tout dans le domaine semi-professionnel et hi-fi. Les câbles d'instrument à deux conducteurs (un fil plus blindage) sont des exemples typiques de la transmission asymétrique. Un conducteur sert de masse et de blindage, le signal utile est transmis sur le second conducteur.

La transmission asymétrique est sensible aux interférences électromagnétiques, particulièrement dans le cas de faibles niveaux (émis par les microphones, par exemple) ou de câbles longs.

enceinte active

C'est pourquoi on préfère la transmission symétrique dans le milieu professionnel, car celle-ci permet la transmission des signaux utiles sans interférences même sur de longues distances. Dans le cas d'une transmission symétrique, un autre conducteur s'ajoute aux conducteurs pour la masse et le signal utile. Celui-ci transmet également le signal utile, mais en opposition de phase de 180 degrés.

Comme les interférences exercent le même effet sur les deux conducteurs, une soustraction des signaux en opposition de phase neutralise complètement les interférences. Il en résulte le signal utile pur sans interférences.

Fiche XLR (symétrique)

1 Masse, blindage 2 Signal (en phase, +) 3 Signal (en opposition de phase, -) 4 Blindage au boîtier de la fiche (option)

Achat 404A

Th·mann MUSIC IS OUR PASSION

Fiche XLR (asymétrique)

1 Masse, blindage 2 Signal 3 Ponté avec broche 1

th-mann

8 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien appareil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.
