DSP 115 - Haut-parleur The Box Pro - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte active large bande, 2 voies
Marque	The Box Pro
Modèle	DSP 115
Haut-parleur basses fréquences	15 pouces
Haut-parleur aigu	1 pouce à compression, bobine 1,75 pouce
Classe d'amplificateur	Class-D
Puissance de sortie (RMS)	350 W
Puissance de sortie (crête)	1400 W
Réponse en fréquence	48 Hz – 19 kHz (-3 dB)
Dispersion	90° x 60°
Niveau SPL max	136 dB
Entrées	2 x combo XLR/6,35 mm (Mic/Line), 1 x jack 3,5 mm (AUX)
Sorties	1 x XLR (Line out, mélange des entrées)
Fonctions DSP	4 programmes sonores (Musique, Live, Voix, DJ), égaliseur 3 bandes, filtre passe-haut (80/100/120/150 Hz), indicateurs de niveau, mode LED
Alimentation	230 V ~50 Hz, 430 W
Fusible	5 x 20 mm, 3,15 A, 250 V, à action retardée
Dimensions (L x H x P)	420 mm x 695 mm x 395 mm
Poids	20 kg
Bride pour pied	Oui
Moniteur incliné	Oui
Ventilateur	Oui
Entretien et nettoyage	Chiffon sec et doux ; pas de nettoyant ni alcool
Sécurité	Utilisation en intérieur, ne pas exposer à l'humidité, ne pas ouvrir le boîtier
Protection de l'environnement	Ne pas jeter avec les ordures ménagères, recyclage via points de collecte

FOIRE AUX QUESTIONS - DSP 115 The Box Pro

Comment allumer l'enceinte DSP 115 ?

Branchez le câble d'alimentation sur le châssis CEI [POWER INPUT] puis appuyez sur l'interrupteur [POWER ON/OFF] en position ON. L'appareil s'allume.

Quels types de câbles utiliser pour brancher un microphone ?

Utilisez un câble XLR symétrique pour connecter un microphone à l'une des entrées [INPUT 1] ou [INPUT 2] (prise combo XLR/6,35 mm). Réglez le gain avec le bouton [MAX INPUT] correspondant.

Comment changer le programme sonore DSP ?

Appuyez une fois sur le bouton [MASTER/PUSH FOR DSP] pour accéder au menu. Tournez pour sélectionner un programme (Musique, Live, Voix, DJ) et appuyez pour valider.

Puis-je utiliser l'enceinte sans trépied ?

Oui, vous pouvez placer l'enceinte directement au sol ou sur une surface stable. Elle est également conçue pour être montée sur un trépied grâce à une bride intégrée.

Comment régler l'égaliseur 3 bandes ?

Appuyez deux fois sur [MASTER/PUSH FOR DSP], tournez pour choisir HIGH EQ, MID EQ ou LOW EQ, puis appuyez pour activer. Tournez ensuite pour ajuster le niveau de +/-12 dB.

Que faire si l'enceinte ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise secteur fonctionne. Contrôlez également le fusible situé sur le châssis [POWER INPUT] et remplacez-le si nécessaire par un fusible de même type (3,15 A / 250 V).

Comment utiliser le filtre passe-haut ?

Appuyez quatre fois sur [MASTER/PUSH FOR DSP] pour accéder au filtre passe-haut. Tournez pour sélectionner la fréquence de coupure (80, 100, 120 ou 150 Hz) et appuyez pour confirmer.

Puis-je connecter un lecteur MP3 ?

Oui, utilisez l'entrée [AUX IN] (prise jack 3,5 mm) pour brancher un lecteur MP3 ou CD. Le signal stéréo est mixé en mono.

Comment nettoyer l'enceinte ?

Utilisez un chiffon sec et doux. Pour les saletés tenaces, humidifiez légèrement le chiffon. N'utilisez jamais de nettoyant, alcool ou diluant qui pourraient endommager la surface.

Où trouver le numéro de série de l'appareil ?

Le numéro de série se trouve généralement sur une étiquette au dos ou en dessous de l'enceinte. Consultez la notice pour plus de détails.

MODE D'EMPLOI DSP 115 The Box Pro

Téléphone : [phone]

Courriel: [e-mail]

1 Remarques générales.... 4 1.1 Informations complémentaires.... 5 1.2 Conventions typographiques.... 6 1.3 Symboles et mots-indicateurs.... 6 2 Consignes de sécurité.... 9 3 Performances.... 13 4 Mise en service.... 14 5 Connexions et éléments de commande.... 16 6 Fonctions DSP.... 23 7 Données techniques.... 25 8 Câbles et connecteurs.... 34 9 Nettoyage.... 38 10 Protection de l'environnement.... 39

DSP 108, 110, 112, 115

th·mann MUSIC IS OUR PASSION

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants :

Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous intéressent.
Guides en ligne	Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous avez des problèmes avec l'appareil, notre service clients sera heureux de vous aider.

DSP 108, 110, 112, 115

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.

Exemples : bouton [VOLUME], touche [Mono].

Affichages

Des textes et des valeurs affichés sur l'appareil sont indiqués par des guillemets et en italique.

Exemples : « ON » / « OFF »

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Terme générique Signification

DANGER ! Cette association du symbole et du terme générique renvoieà une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.

ATTENTION ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée.

REMARQUE ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

Symbole d'avertissement Type de danger

Avertissement : tension électrique dangereuse.

DSP 108, 110, 112, 115

Symbole d'avertissement type de danger

Avertissement : emplacement dangereux.

Utilisation conforme

Cet appareil est conçu pour la sonorisation. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer. Ne laissez jamais des enfants seuls utiliser des appareils électriques.

DSP 108, 110, 112, 115

DANGER!

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pièces sous haute tension sont installées à l'intérieur de l'appareil. Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitent aucun entretien de la part de l'utilisateur. N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.

DANGER!

Décharge électrique due à un court-circuit

Utilisez toujours un câble d'alimentation électrique à trois fils et isolé correctement avec une fiche à contacts de protection. Ne modifiez ni le câble d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veuillez contacter votre électricien agréé.

Attention!

Risque de traumatismes auditifs

L'appareil peut produire un volume sonore susceptible de provoquer des troubles auditifs temporaires ou permanents. En cas d'exposition prolongée, même à des niveaux apparemment faibles, il peut provoquer des traumatismes auditifs. Diminuez le volume dès que vous percevez l'apparition d'acouphènes ou de perte auditive. Si cela n'est pas possible, éloignez-vous de la source sonore ou utilisez une protection auditive suffisante.

Remarque!

Risque d'incendie

Ne recouvrez jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.

Alimentation électrique

Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé. Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.

Conditions d'utilisation

L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p. ex. après le transport par temps froid). Les dépôts de poussière et salissures à l'intérieur de peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintenu régulièrement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autres dysfonctionnements.

Éventuels dommages dus à un fusible incorrect

L'utilisation des fusibles d'un autre type peut entraîner des dommages graves sur l'appareil. Risque d'incendie ! Utilisez uniquement des fusibles du même type.

DSP 108, 110, 112, 115

th·mann MUSIC IS OUR PASSION

Formation possible de taches

Le plastifiant contenu dans les pieds en caoutchouc de ce produit peut éventuellement réagir avec le revêtement de votre parquet, sol linoléum, stratifié ou PVC et provoquer des taches sombres qui ne partent pas. En cas de doute, ne posez pas les pieds en caoutchouc directement sur le sol, mais utilisez des patins en feutre ou un tapis.

3 Performances

Cette enceinte active 2 voies se distingue par ces caractéristiques :

■ Enceinte active 2 voies pour système de sonorisation et DJ ■ Puissance de sortie maximale 800 W, 1000 W, 1200 W ou 1400 W (selon le modèle) Haut-parleur moyennes et basses fréquences 8 pouces, 10 pouces, 12 pouces ou 15 pouces (selon le modèle) ■ Haut-parleur à compression 1 pouce - Écran rétroéclairé pour afficher les fonctions DSP Égaliseur DSP 3 bandes avec effet de niveau ± 12 dB par bande ■ 4 programmes audio DSP : Musique, Live, Voix, DJ ■ Filtre passe-haut commutable à 80, 100, 120 ou 150 Hz 2 × entrées MIC/Line réglables, prise jack combiné XLR/6,35 mm 1 × Line out, XLR Boîtier plastique robuste avec bride et poignées ■ Fonction de veille (DSP 108, DSP 110 et DSP 112)

DSP 108, 110, 112, 115

th·mann MUSIC IS OUR PASSION

4 Mise en service

Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.

Remarque! risque de dommages matériels dus aux champs magnétiques

Les haut-parleurs produisent un champ magnétique statique. Observez donc une distance suffisante par rapport aux appareils qui risqueraient d'être perturbés ou endommagés par un champ magnétique externe.

L'appareil peut être monté sur un trépied ou placé sur le sol ou sur une surface résistante de dimension suffisante.

Utilisation de trépieds

En cas de montage de l'appareil sur un trépied, veillez à ce qu'il soit stable et que le poids de l'appareil ne dépasse pas la capacité admissible du trépied.

DSP 108, 110, 112, 115

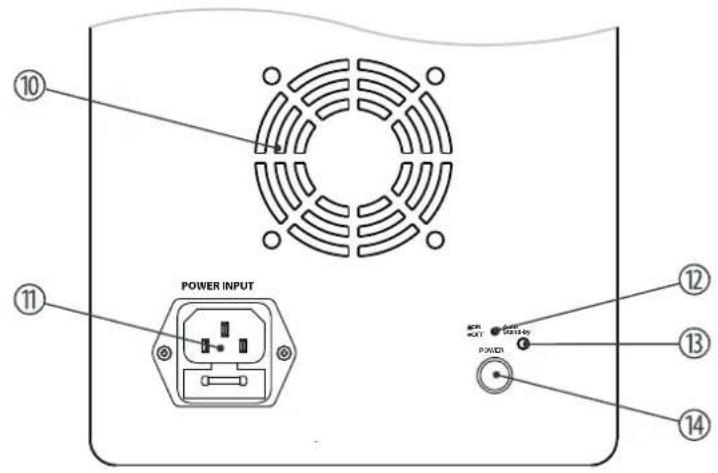

5 Connexions et éléments de commande

Modèle DSP 108

DSP 108 POWER: 800W ( PEAK ) Power Input: 230V~50Hz Fuse: T1.6AL250V INPUT power Auto Stand-by POWER ON OFF the ro OUTPUT AUX IN MISTER PUSH FOR DSP LINE MIC MAX LINE MIC INPUT MAX ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯

enceinte active

Modèle DSP 110

DSP MAX/86 PUSH FOR DSP OUTPUT 2 1 MAX LINE 0 MIC Line 0 MIC MAX OUTPUT MAX OUTPUT ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

POWER INPUT 10 11 12 13 14

DSP 108, 110, 112, 115

Modèle DSP 112

Écran rétroéclairé pour afficher les fonctions DSP

2 [INPUT 1]

Entrée 1 Mic / Line, conçue comme prise jack combinée XLR/6,35 mm, symétrique

3 [AUX IN]

Prise jack 3,5 mm pour raccorder des lecteurs de niveau Line comme des lecteurs MP3 ou CD. Les signaux stéréo sont regroupés.

4 [OUTPUT]

Sortie Line, conçue comme fiche XLR. Ici, le signal composé des deux entrées n'est pas influencé par le DSP.

5 [INPUT 2]

Entrée 1 Mic / Line, conçue comme prise jack combinée XLR/6,35 mm, symétrique

Fentes d'aération

7 [MASTER/PUSH FOR DSP]

Bouton rotatif pour le volume général, bouton-poussoir pour activer les fonctions DSP

8 MAX INPUT 1

Bouton rotatif pour l'amplification à l'entrée 1. Tournez-le dans le sens des aiguilles d'une montre pour augmenter l'amplification à l'entrée pour raccorder des microphones. Tournez-le dans le sens inverse des aiguilles d'une montre pour réduire l'amplification à l'entrée pour raccorder des instruments ou des appareils munis de sorties de niveau Line.

9 MAX INPUT 2

Bouton rotatif pour l'amplification à l'entrée 2. Tournez-le dans le sens des aiguilles d'une montre pour augmenter l'amplification à l'entrée pour raccorder des microphones. Tournez-le dans le sens inverse des aiguilles d'une montre pour réduire l'amplification à l'entrée pour raccorder des instruments ou des appareils munis de sorties de niveau Line.

11 [POWER INPUT]

Châssis CEI avec porte-fusible pour l'alimentation électrique

12 Commutateur [auto stand-by] (DSP 108, DSP 110, DSP 112)

Derrière cette ouverture se trouve un interrupteur qui permet d'activer ou de désactiver la fonction de déconnexion automatique. Lorsqu'il est appuyé, la fonction est désactivée, dans le cas contraire, elle est activée et l'appareil s'éteint s'il ne reçoit aucun signal d'entrée pendant 60 minutes. Lorsqu'il reçoit de nouveau un signal, l'appareil se rallume automatiquement.

DSP 108, 110, 112, 115

Th·mann MUSIC IS OUR PASSION

13 LED [Auto Stand-by] (DSP 108, DSP 110, DSP 112) Cette LED est allumée lorsque la fonction de déconnexion automatique est active. 14 [POWER ON / OFF] Interrupteur d'alimentation électrique

6 Fonctions DSP

En cours de fonctionnement, appuyez une fois sur le bouton [MASTER VOL | PUSH FOR DSP] afin d'accéder à la fonction DSP « Sound Programme » de l'appareil. « MUSIC » s'affiche à l'écran. Appuyez à nouveau sur le bouton [MASTER VOL | PUSH FOR DSP] pour activer cette fonction. Vous pouvez également tourner le bouton afin de sélectionner l'un des autres programmes audio « LIVE », « VOICE » ou « DJ » et ouvrir [MASTER VOL | PUSH FOR DSP] en appuyant sur le bouton.

Égaliseur 3 bandes

En cours de fonctionnement, appuyez deux fois sur le bouton [MASTER VOL | PUSH FOR DSP] afin d'accéder à la fonction DSP « 3-Band EQ » de l'appareil. « HIGH EQ » s'affiche à l'écran (régulation des hautes fréquences). Appuyez à nouveau sur le bouton [MASTER VOL | PUSH FOR DSP] pour activer cette fonction. Vous pouvez également tourner le bouton afin de sélectionner l'une des autres fonctions EQ « MID EQ » (régulation des fréquences médianes) ou « LOW EQ » (régulation des basses fréquences) et ouvrir [MASTER VOL | PUSH FOR DSP] en appuyant sur le bouton. Tournez ensuite le bouton dans le sens des aiguilles d'une montre afin d'augmenter le niveau de la bande de fréquences choisie jusqu'à 12 dB. Vous pouvez également tourner le bouton dans le sens inverse des aiguilles d'une montre afin de réduire le niveau de la bande de fréquences choisie jusqu'à 12 dB.

DSP 108, 110, 112, 115

2 Indicateurs de niveau

En cours de fonctionnement, appuyez trois fois sur le bouton [MASTER VOL | PUSH FOR DSP] afin d'accéder à la fonction DSP « 2 Level Meters » de l'appareil. L'écran affiche « INPUT 1 » (Entrée 1) ainsi qu'une représentation graphique du niveau de l'entrée 1. Appuyez sur le bouton jusqu'à ce que l'écran affiche « INPUT 2 » ainsi qu'une représentation graphique du niveau de l'entrée 2.

Filtre passe-haut

En cours de fonctionnement, appuyez quatre fois sur le bouton [MASTER VOL | PUSH FOR DSP] afin d'accéder à la fonction DSP « High Pass Filter » de l'appareil. L'écran affiche « 80 Hz » (suppression des fréquences inférieures à 80 Hz). Appuyez à nouveau sur le bouton [MASTER VOL | PUSH FOR DSP] pour activer cette fonction. Vous pouvez également tourner le bouton afin de sélectionner une autre fréquence limite pour la suppression des fréquences « 100 Hz », « 120 Hz » ou « 150 Hz » et y accéder en appuyant sur le bouton [MASTER VOL | PUSH FOR DSP].

Régler le mode LED

Appuyez sur [MASTER | PUSH FOR DSP] pour ouvrir le menu principal et tournez [MASTER | PUSH FOR DSP] jusqu'à ce que l'écran affiche la fonction DSP « LED MODE ». Appuyez sur [MASTER | PUSH FOR DSP] pour activer la fonction. Tournez [MASTER | PUSH FOR DSP] jusqu'à ce que l'écran affiche « OFF » (LED témoin éteinte), « ON » (LED témoin allumée en permanence) ou « LIMITER » (LED témoin clignote lorsque le limiteur est activé) et appuyez sur [MASTER | PUSH FOR DSP] pour confirmer.

enceinte active

7 Données techniques

DSP 108

Équipement Enceinte active large bande	Système à deux voies avec haut-parleur à compression 1 pouce avec bobine d'oscillation 1,4 pouce et haut-parleur basses fréquences 8 pouces
Classe de l'amplificateurAmplificateur Class-D & Class-AB
Connexions d'entrée Mic / Line 2 × prise jack combinée XLR,symétrique
	Niveau Line des lecteurs 1 × prise jack en 3,5 mm
	Alimentation électrique Châssis CEI C14
Connexions de sortie Mélange des niveaux Line des deux entrées	1 × XLR, 3 pôles
Puissance de sortie RMS : 200 W	Crête : 800 W
Plage de fréquences 61 Hz ... 19 kHz, -3 dB

DSP 108, 110, 112, 115

Dispersion 90 × 60°
Niveau max. de pression sonore (SPL) 124 dB
Puissance consommée 230 W
Tension d'alimentation	230 V ~50 Hz
Fusible 5 mm × 20 mm, 6 A, 250 V, à action retardée
Dimensions (L × H × P) 275 mm × 487 mm × 270 mm
Poids 6,7 kg
Conditions d'environnement Plage de température 0 °C...40 °C
		Humidité relative 20 %...80 % (sans condensation)

DSP 110

Équipement Enceinte active large bande	Système à deux voies avec haut-parleur à compression 1 pouce avec bobine d'oscillation 1,4 pouce et haut-parleur basses fréquences 10 pouces
Classe de l'amplificateurAmplificateur Class-D
Connexions d'entrée Mic / Line 2 × prise	jack combinée XLR,symétrique
	Niveau Line des lecteurs 1 × prise jack en 3,5 mm
	Alimentation électrique Châssis CEI C14
Connexions de sortie Mélange des niveaux	Line des deux entrées	1 × XLR, 3 pôles
Puissance de sortie RMS : 250 W	Crête : 1000 W
Plage de fréquences 58 Hz ... 19 kHz, -3 dB
Dispersion 90 × 60°
Niveau max. de pression sonore (SPL) 132 dB

DSP 108, 110, 112, 115

Puissance consommée 310 W
Tension d'alimentation	230 V ~50 Hz
Fusible 5 mm × 20 mm, 2 A, 250 V, à action retardée
Dimensions (L × H × P) 298 mm × 523 mm × 307 mm
Poids 13 kg
Conditions d'environnement Plage de température 0 °C...40 °C
		Humidité relative 20%...80% (sans condensation)

DSP 112

Équipement Enceinte active large bande	Système à deux voies avec haut-parleur à compression 1 pouce avec bobine d'oscillation 1,4 pouce et haut-parleur basses fréquences 12 pouces
Classe de l'amplificateurAmplificateur Class-D
Connexions d'entrée Mic / Line 2 × prise	jack combinée XLR,symétrique
	Niveau Line des lecteurs 1 × prise jack en 3,5 mm
	Alimentation électrique Châssis CEI C14
Connexions de sortie Mélange des niveaux	Line des deux entrées	1 × XLR, 3 pôles
Puissance de sortie RMS : 300 W	Crête : 1200 W
Plage de fréquences 53 Hz ... 19 kHz, -3 dB
Dispersion 90 × 60°
Niveau max. de pression sonore (SPL) 134 dB

DSP 108, 110, 112, 115

Puissance consommée 380 W
Tension d'alimentation	230 V ~50 Hz
Fusible 5 mm × 20 mm, 3,15 A, 250 V, à action retardée
Dimensions (L × H × P) 348 mm × 607 mm × 355 mm
Poids 14,6 kg
Conditions d'environnement Plage de température 0 °C...40 °C
		Humidité relative 20%...80% (sans condensation)

DSP 115

Équipement Enceinte active large bande	Système à deux voies avec haut-parleur à compression 1 pouce avec bobine d'oscillation 1,75 pouce et haut-parleur basses fréquences 15 pouces
Classe de l'amplificateurAmplificateur Class-D
Connexions d'entrée Mic / Line 2 × prise	jack combinée XLR,symétrique
	Niveau Line des lecteurs 1 × prise jack en 3,5 mm
	Alimentation électrique Châssis CEI C14
Connexions de sortie Mélange des niveaux	Line des deux entrées	1 × XLR, 3 pôles
Puissance de sortie RMS : 350 W	Crête : 1400 W
Plage de fréquences 48 Hz ... 19 kHz, -3 dB
Dispersion 90 × 60°
Niveau max. de pression sonore (SPL) 136 dB

DSP 108, 110, 112, 115

Puissance consommée 430 W
Tension d'alimentation	230 V ~50 Hz
Fusible 5 mm × 20 mm, 3,15 A, 250 V, à action retardée
Dimensions (L × H × P) 420 mm × 695 mm × 395 mm
Poids 20 kg
Conditions d'environnement Plage de température 0 °C...40 °C
		Humidité relative 20%...80% (sans condensation)

Informations complémentaires

DSP 108 DSP 110 DSP 112 DSP 115
Boîtier multifonctionnel Non Non Non Non
Bride pour pied Oui Oui Oui Oui
Moniteur incliné Oui Oui Oui Oui
Adapté pour mode suspendu Non Non Non Non
Correction de tonalité par canal Non Non Non Non
Lecture Bluetooth Non Non Non Non
Lecteur USB	Non Non Non Non
Input en parallèle	3	3 3	3
Préamplis micro	2	2 2	2
Low Cut	réglable	réglable	réglable	réglable
Ventilateur	Non Oui Oui Oui

DSP 108, 110, 112, 115

Préambule

Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience sonore parfaite soit garantie.

Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières. Même si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un amplificateur détruit, un court-circuit ou « seulement » une qualité de transmission médiocre.

Transmission symétrique et transmission asymétrique

La transmission asymétrique est utilisée surtout dans le domaine semi-professionnel et hi-fi. Les câbles d'instrument à deux conducteurs (un fil plus blindage) sont des exemples typiques de la transmission asymétrique. Un conducteur sert de masse et de blindage, le signal utile est transmis sur le second conducteur.

La transmission asymétrique est sensible aux interférences électromagnétiques, particulièrement dans le cas de faibles niveaux (émis par les microphones, par exemple) ou de câbles longs.

enceinte active

C'est pourquoi on préfère la transmission symétrique dans le milieu professionnel, car celle-ci permet la transmission des signaux utiles sans interférences même sur de longues distances. Dans le cas d'une transmission symétrique, un autre conducteur s'ajoute aux conducteurs pour la masse et le signal utile. Celui-ci transmet également le signal utile, mais en opposition de phase de 180 degrés.

Comme les interférences exercent le même effet sur les deux conducteurs, une soustraction des signaux en opposition de phase neutralise complètement les interférences. Il en résulte le signal utile pur sans interférences.

Fiche jack bipolaire en 6,35 mm (mono, asymétrique)

Fiche jack bipolaire en 6,35 mm (mono, asymétrique)

Fiche XLR (symétrique)

1 3 4 2

1 Masse, blindage 2 Signal (en phase, +) 3 Signal (en opposition de phase, -) 4 Blindage au boîtier de la fiche (option)

Fiche XLR (asymétrique)

1 3 2

1 Masse, blindage

2 Signal

3 Ponté avec broche 1

DSP 108, 110, 112, 115

Composants de l'appareil

Nettoyez les composants de l'appareil accessibles de l'extérieur régulièrement. La fréquence du nettoyage dépend de l'environnement de fonctionnement : les environnements humides, enfumés ou particulièrement sales peuvent causer des dépôts de poussières importants sur les composants de l'appareil.

■ Effectuez le nettoyage avec un chiffon sec et doux. Enlevez les dépôts incrustés avec un chiffon légèrement humecté. N'employez jamais de nettoyant, d'alcool ou de diluant.

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien appareil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.

DSP 108, 110, 112, 115

th·mann MUSIC IS OUR PASSION

Remarques

th·mann MUSIC IS OUR PASSION

enceinte active

Remarques

DSP 108, 110, 112, 115

th·mann MUSIC IS OUR PASSION

Remarques

th·mann MUSIC IS OUR PASSION

enceinte active

Solid olive green horizontal bar with no text, symbols, or markings
