Achat 108 Sub A - Haut-parleur The Box Pro - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte active (subwoofer)
Marque	The Box Pro
Modèle	Achat 108 Sub A
Haut-parleur	1 × 8 pouces (basses fréquences)
Puissance de sortie RMS	100 W (subwoofer intégré) ; 2 × 60 W (sorties enceintes passives, 4 Ω)
Plage de fréquences	40 Hz – 125 Hz
Fréquence de coupure	120 Hz
Niveau de pression sonore max.	116 dB
Entrées	1 paire de prises combinées XLR/jack 6,35 mm (symétriques) ; 1 paire de prises RCA (L/R)
Sorties	2 connecteurs NL4 verrouillables pour enceintes passives (top)
Impédance d'entrée	20 kΩ (symétrique) ; 10 kΩ (asymétrique)
Alimentation	230 V ~ 50 Hz ; consommation 275 W
Fusible	5 mm × 20 mm, 3,5 A, 250 V, à action retardée
Dimensions (L × H × P)	360 mm × 300 mm × 436 mm
Poids	11,5 kg
Couleurs disponibles	Noir (réf. 266719) ; Blanc (réf. 302856)
Réglages	Volume général, accentuation/atténuation des basses (BASS), commutateur de phase
Indications LED	Power, Signal (SIG), Clip (saturation)
Utilisation	Sonorisation intérieure ; ne pas exposer à l'humidité
Entretien	Nettoyer avec un chiffon sec ; dépoussiérer régulièrement les fentes d'aération
Accessoires optionnels	Housse de protection (réf. 514851)

FOIRE AUX QUESTIONS - Achat 108 Sub A The Box Pro

Comment brancher le subwoofer Achat 108 Sub A ?

Utilisez les entrées combinées XLR/jack 6,35 mm ou les entrées RCA pour le signal audio. Pour les enceintes passives, connectez-les aux sorties NL4. Assurez-vous que l'appareil est éteint lors du branchement.

Quelle est la puissance du subwoofer ?

La puissance de sortie RMS est de 100 W pour le subwoofer intégré. Les sorties pour enceintes passives délivrent 2 × 60 W RMS sous 4 Ω.

Comment régler le niveau des basses ?

Utilisez le bouton [BASS] pour accentuer ou atténuer les basses fréquences. Tournez vers la droite pour plus de basses, vers la gauche pour moins.

Que signifie le témoin CLIP ?

Le témoin [CLIP] s'allume lorsque le signal d'entrée est trop élevé, provoquant une saturation. Réduisez le volume ou le niveau de sortie de votre source pour éviter d'endommager l'appareil.

Puis-je utiliser le subwoofer avec une table de mixage ?

Oui, connectez la sortie de la table de mixage (XLR, jack ou RCA) aux entrées correspondantes du subwoofer. Assurez-vous que les niveaux sont adaptés.

Quelle est la fréquence de coupure ?

La fréquence de coupure est de 120 Hz. Les fréquences supérieures sont filtrées et envoyées aux enceintes passives si connectées.

Comment installer le subwoofer pour éviter les interférences ?

Placez le subwoofer à au moins 1 mètre des appareils sensibles aux champs magnétiques. Évitez de le poser directement sur des surfaces délicates à cause des pieds en caoutchouc.

Que faire si le son est distordu ?

Baissez immédiatement le volume. Une distorsion peut indiquer une surcharge de l'amplificateur ou du haut-parleur. Vérifiez également que l'impédance des enceintes connectées est compatible.

Comment entretenir le subwoofer ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon sec et non pelucheux. Nettoyez régulièrement les fentes d'aération pour éviter la surchauffe.

Le subwoofer est-il livré avec une housse ?

Non, la housse de protection est optionnelle (réf. 514851). Elle peut être achetée séparément pour protéger l'appareil lors du transport.

MODE D'EMPLOI Achat 108 Sub A The Box Pro

1.1 Informations complémentaires 5 1.2 Conventions typographiques 6 1.3 Symboles et mots-indicateurs 6

2 Consignes de sécurité 9 3 Performances 13 4 Installation et mise en service 14

4.1 Brochage des connecteurs 15 4.2 Conseils pour utiliser les haut-parleurs 17

5 Connexions et éléments de commande 18 6 Données techniques 21 7 Protection de l'environnement 25

Achat 108 Sub A

Th·mann MUSIC IS OUR PASSION

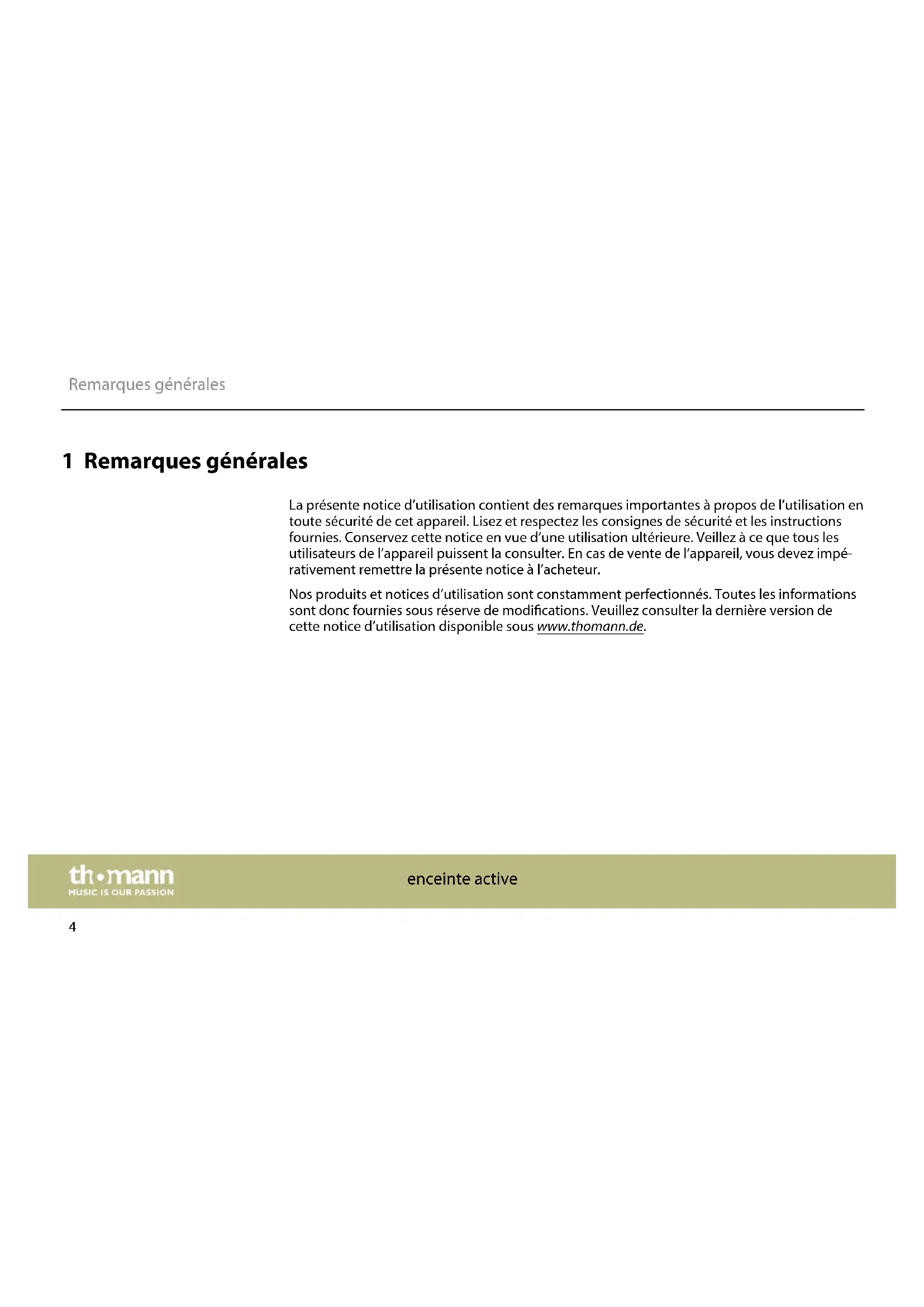

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

enceinte active

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouvez beaucoup plus d'informations et de détails sur les points suivants:

Téléchargement Cette	notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vousMLSSENSIT.
Guides en ligne	Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous ave des problèmes avec l'appareil, notre service clients sera heures de vous aider.

Achat 108 Sub A

TH·MANN MUSIC IS OUR PASSION

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.

Exemples: bouton [VOLUME], touche [Mono].

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Th·mann MUSIC IS OUR PASSION

enceinte active

Terme générique signification

DANGER directe se traduisant par de graves lésions voire la mort si cette-ci ne peut être évitée.

ATTENTION potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée.

REMARQUE dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

Symbole d'avertissement type de danger

Avertissement : tension électrique dangereuse.

Achat 108 Sub A

Th·mann MUSIC IS OUR PASSION

Symbole d'avertissement type de danger

Avertissement : emplacement dangereux.

enceinte active

Utilisation conforme

Cet appareil est conçu pour la sonorisation. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultat d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Il ne doit pas se couvrir à proximité de bébé ou de jeunes enfants. Danger d'étouffement! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer. Ne laissez jamais des enfants leurs utiliser des appareils électriques.

Achat 108 Sub A

Th·Mann MUSIC IS OUR PASSION

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pièces sous haute tension sont installées à l'intérieur de l'appareil. Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitant aucun entretien de la part de l'utilisateur. N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.

Décharge électrique due à un court-circuit

Utilisez toujours un câble d'alimentation électrique à trois fils et isolé correctement avec une fiche à contacts de protection. Ne modifiez ni le câble d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veuillez contacter votre électricien/agéré.

Risque de traumatismes auditifs

L'appareil peut produire un volume sonore susceptible de provoquer des troubles auditifs temporaires ou permanents. En cas d'exposition prolongée, même à des niveaux apparemment faibles, il peut provoquer des traumatismes auditifs. Diminuez le volume dès que vous percevez l'apparition d'acouphènes ou de perte auditive. Si cela n'est pas possible, éloignez-vous de la source sonore ou utilisez une protection auditive suffisante.

Risque d'incendie

Ne recouvre jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.

enceinte active

Conditions d'utilisation

L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p. ex. après le transport par temps froid). Les dépôts de poussière et salissures à l'intérieur peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintenu régulièrement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autres dysfonctionnements.

Alimentation électrique

Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé. Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.

Éventuels dommages dus à un fusible incorrect

L'utilisation des fusibles d'un autre type peut entraîner des dommages graves sur l'appareil. Risque d'incendie! Utilisez uniquement des fusibles du même type.

Achat 108 Sub A

Th·Mann MUSIC IS OUR PASSION

Formation possible de taches

Le plastifiant contenu dans les pieds en caoutchouc de ce produit peut eventuellement réagir avec le revêtement de votre parquet, sol linoléum, stratifié ou PVC et provoquer des taches sombres qui ne partent pas. En cas de doute, ne posez pas les pieds en caoutchouc directement sur le sol, mais utilisez des patins en feutre ou un tapis.

enceinte active

3 Performances

Caractéristiques particulières de l'appareil :

Entrees: prises jack combinées XLR en 6,35 mm, prises Cinch Sorties: 2 connecteurs à enrichir verrouillables de type NL4 pour enceintes passives (top) Haut-parleurs basses fréquences, 8 pouces Variateur du volume et des basses Laque structure

Achat 108 Sub A

Th·mann MUSIC IS OUR PASSION

4 Installation et mise en service

Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.

Remarque! risque de dommages matériels dus aux champs magnétiques

Les haut-parleurs produisent un champ magnétique statique. Observe donc une distance suffisante par rapport aux appareils qui risqueraient d'être perturbés ou endommagés par un champ magnétique externe.

enceinte active

4.1 Brochage des connecteurs

Connecteur à enrichir de type NL4 pour le raccordement des haut-parleurs

Fiche jack pour entrées de signaux

L'illustration ci-contre montre le brochage des connecteurs NL4 verrouillables.

Le dessin et le tableau montrent le brochage de la fiche jack 6,35 mm (mono).

1 Signal
2 Masse

Achat 108 Sub A

Th·mann MUSIC IS OUR PASSION

Connecteurs XLR d'entrées de signaux

Les prises jack combinées XLR en 6,35 mm (circuit symétrique) servent d'entrées de signaux. Le dessin et le tableau montrent le brochage XLR.

1 Masse 2 Signal positif (+), point chaud 3 Signal négatif (-)

Connexions cinch d'entrées de signaux

Le dessin et le tableau montrent le brochage des fiches Cinch.

1 Signal 2 Masse

enceinte active

4.2 Conseils pour utiliser les haut-parleurs

Les haut-parleurs doivent être positionnés de manière à ce que leurs signaux sons puissant atteignent le public sans entrave. Il est souvent utile de placer les haut-parleurs sur des statifs pour obtenir une reproduction sonore plus régulière sur l'ensemble de l'auditoire à portée maximale.

Utilisez uniquement des câbles de haute qualité pour le branchement de vos appareils. C'est la seule manière d'obtenir une qualité de son optimale.

Les basses s'obtiennent lorsque la puissance en watts et l'impédance des haut-parleurs correspondent aux exigences de l'amplificateur. Tenez toujours compte des données techniques des haut-parleurs raccordés! La limite inférieure de l'impédance minimale de sortie de l'amplificateur ne doit pas être dépassée par la charge totale des haut-parleurs raccordés. La puissance de sortie RMS max. de l'amplificateur devrait dépasser la charge admissible des haut-parleurs raccordés de 50%.

Si vous entendez un son distordu pendant le fonctionnement, ou l'amplificateur ou le haut-parleur est surchargé, ce qui peut causer des dommages matériels permanents. Baissez immédiatement le volume.

Achat 108 Sub A

TH·MANN MUSIC IS OUR PASSION

5 Connexions et éléments de commande

enceinte active

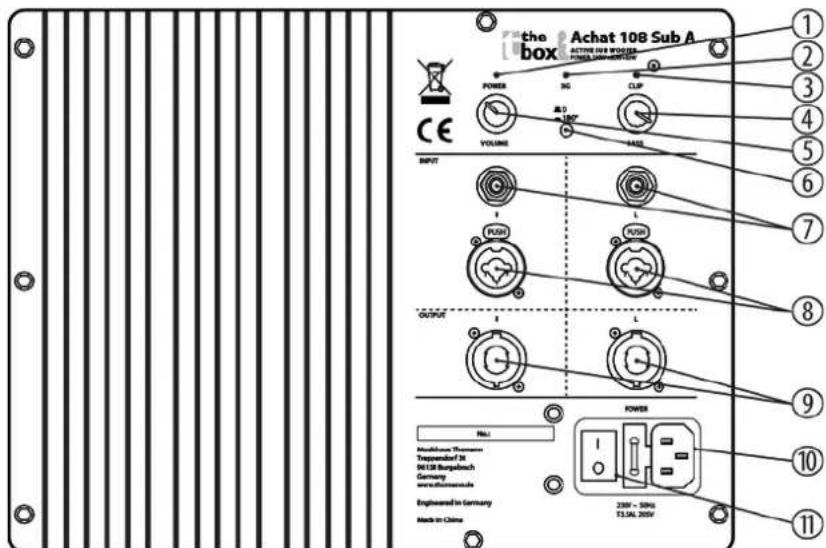

1 [POWER] Ce témoin lumineux indique que l'appareil est en marche et prêt à fonctionner. 2 [SIG] Ce témoin lumineux indique la présence d'un signal d'entrée. 3 [CLIP] Signale une saturation (clipping). Dans ce cas, le niveau du signal d'entrée est trop élevé. 4 [BASS] Variateur pour accentuer ou atténuer les basses fréquences. 5 [VOLUME] Bouton de réglage du volume général (subwoofer intégré et enceintes externes raccordées). 6 Commutateur de position de phase. Il déplace, au besoin, la position des phases du signal provenant du subwoofer. Cela permet d'éviter les effets d'annulation indésirables lorsque d'autres haut-parleurs sont utilisés. 7 [INPUT] Entrées de signal, prises RCA.

Achat 108 Sub A

Th·mann MUSIC IS OUR PASSION

8 [INPUT]

Entrées de signal, prises combinées XLR/jack en 6,35 mm

9 [OUTPUT]

Prises pour une paire d'enceintes passives externes, prises NL4

10 Châssis CEI avec porte-fusible pour l'alimentation électrique 11 [POWER]

Interrupteur d'alimentation électrique. Met l'appareil sous et hors tension.

6 Données techniques

Équipement 1 × haut-parleur basses féuences, 8 pouces
Connexions d'entrée Signal d'entrée 1 × paire de prises combinées XLR/jack en 6,35 mm
		Signal d'entrée 1 × paire de prises RCA (L/R)
		Alimentation électrique Châssis CEI C14
Impédance d'entrée	20 kΩ (symétrique), 10 kΩ (asymétrique)
Connexions de sortie Signal de sortie 2 × connecteur à,enficher verrouillable de type NL4
Puisance de sortie RMS : 100 W
Sortie d'enceintes passives (top)	2 × 60 W (RMS) à 4 Ω
Plage de féquences	40...125 Hz
Fréquence de coupure 120 Hz
Niveau max. de pression sonore (SPL) 116 dB
Puisance consommée 275 W

Achat 108 Sub A

Th·mann MUSIC IS OUR PASSION

Tension d'alimentation	230 V -50 Hz
Fusible 5 mm × 20 mm, 3,5 A, 250 V, à action retardée

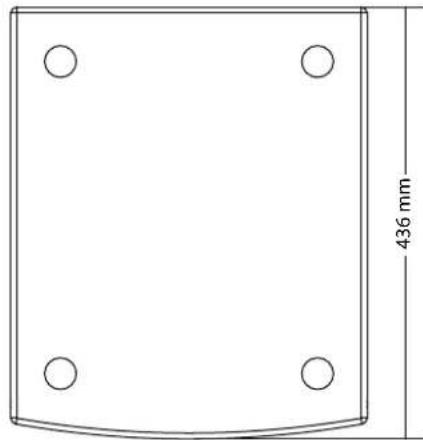

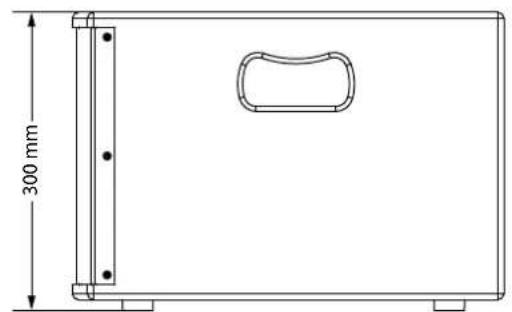

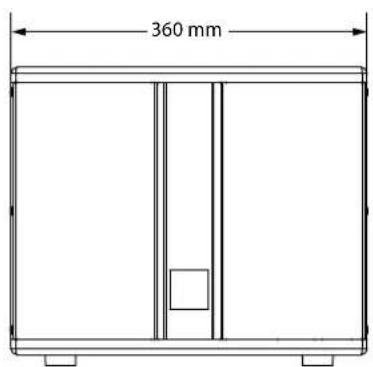

Dimensions (L × H × P) 360 mm × 300 mm × 436 mm
Poids 11,5 kg
Conditions d'environnement Plage de température 0 °C...40 °C
		Humidité relative 20 %...80 % (sans condensation)

enceinte active

Informations complémentaires

Amplificateur de puissance multicanal Oui
Nombre de haut-parleurs basses fé-quences	1
High Cut Fixe
Bride de pied Non
Roues Non
Housse de protection N° art. 514851 (non fourni)
Couleur noir (n° art. 266719), blanc (n° art. 302856)

Achat 108 Sub A

Th·mann MUSIC IS OUR PASSION

enceinte active

7 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien appareil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.

Achat 108 Sub A

Th·Mann MUSIC IS OUR PASSION

Remarques
