Achat 206 - Haut-parleur The Box Pro - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte passive 2 voies
Marque	The Box Pro
Modèle	Achat 206
Dimensions (L × H × P)	200 mm × 568 mm × 223,7 mm
Poids	12 kg
Impédance nominale	8 Ω
Puissance admissible (RMS)	250 W
Puissance crête	1000 W
Niveau de pression sonore max	122 dB
Sensibilité (1 W/1 m)	95,5 dB
Réponse en fréquence (-3 dB)	70 Hz – 20 kHz
Angle de dispersion (H × V)	90° × 90°
Équipement	2 × haut-parleur graves 6", 1 × moteur à compression 1"
Connexions	2 × NL4 verrouillables (1+/1-), bornes à vis
Matériau du boîtier	Bois
Options de montage	Points de suspension M10, bride de pied 36 mm, arceaux de retenue en option
Housse optionnelle	Réf. 385906
Conditions d'utilisation	Intérieur, 0 °C à 40 °C, humidité relative 20 % à 80 %
Utilisation conforme	Sonorisation

FOIRE AUX QUESTIONS - Achat 206 The Box Pro

Comment installer l'enceinte Achat 206 ?

Vous pouvez installer l'enceinte debout sur un pied (bridé de pied 36 mm) ou en suspension à l'aide des points M10 et des arceaux de retenue optionnels. Respectez les normes de sécurité en vigueur et utilisez un câble de retenue de sécurité. Le montage en suspension doit être effectué par du personnel qualifié.

Quels câbles utiliser pour connecter l'enceinte ?

Utilisez des câbles de haute qualité avec connecteurs NL4 SpeakON (1+/1-). Les connexions NL4 sont branchées en parallèle sur l'enceinte. Assurez-vous que les câbles sont les plus courts possibles pour éviter les pertes de qualité.

Quelle puissance d'amplificateur est recommandée ?

La puissance RMS de l'amplificateur doit dépasser de 50 % la charge admissible de l'enceinte (250 W RMS). Ainsi, un ampli d'environ 375 W RMS sous 8 Ω est recommandé pour un fonctionnement optimal.

Puis-je utiliser l'enceinte en extérieur ?

Non, l'enceinte est conçue pour une utilisation en intérieur uniquement. Évitez l'exposition à l'humidité, aux liquides, à la poussière excessive et aux fortes vibrations.

Comment nettoyer l'enceinte Achat 206 ?

Nettoyez l'enceinte avec un chiffon sec et doux. N'utilisez pas de solvants, de produits abrasifs ou de nettoyants liquides. Assurez-vous que l'appareil est débranché avant tout nettoyage.

Que faire si le son est distordu ?

Un son distordu indique une surcharge de l'amplificateur ou de l'enceinte. Baissez immédiatement le volume. Vérifiez que la puissance et l'impédance de l'amplificateur correspondent à celles de l'enceinte.

Où trouver des pièces de rechange pour l'Achat 206 ?

Contactez le service clients de Thoman ([e-mail]) ou consultez leur site web pour les pièces détachées. Les arceaux de retenue et la housse sont disponibles en option.

L'enceinte est-elle compatible avec un ampli de 8 ohms ?

Oui, l'impédance nominale de l'enceinte est de 8 Ω, elle est donc parfaitement compatible avec un ampli prévu pour une charge de 8 Ω.

Puis-je suspendre l'enceinte au plafond ?

Oui, grâce aux points de suspension M10. Utilisez les arceaux de retenue optionnels (U-bracket) pour une fixation sécurisée. Le montage doit être réalisé par un professionnel conformément aux normes en vigueur.

Quelle est la garantie de l'enceinte Achat 206 ?

La notice ne mentionne pas de durée de garantie spécifique. Veuillez vous référer aux conditions de vente de votre revendeur ou contacter le service client Thomann pour plus d'informations.

MODE D'EMPLOI Achat 206 The Box Pro

Téléphone : [phone]

Courriel: [e-mail]

1 Remarques générales.... 4

1.1 Informations complémentaires.... 5 1.2 Symboles et mots-indicateurs.... 6

2 Consignes de sécurité.... 9 3 Performances.... 12 4 Installation.... 13

4.1 Conseils pour utiliser les haut-parleurs.... 14 4.2 Montage.... 16 4.3 Connexions.... 19

5 Données techniques.... 21 6 Câbles et connecteurs.... 26 7 Protection de l'environnement.... 27

Achat 206

th·mann

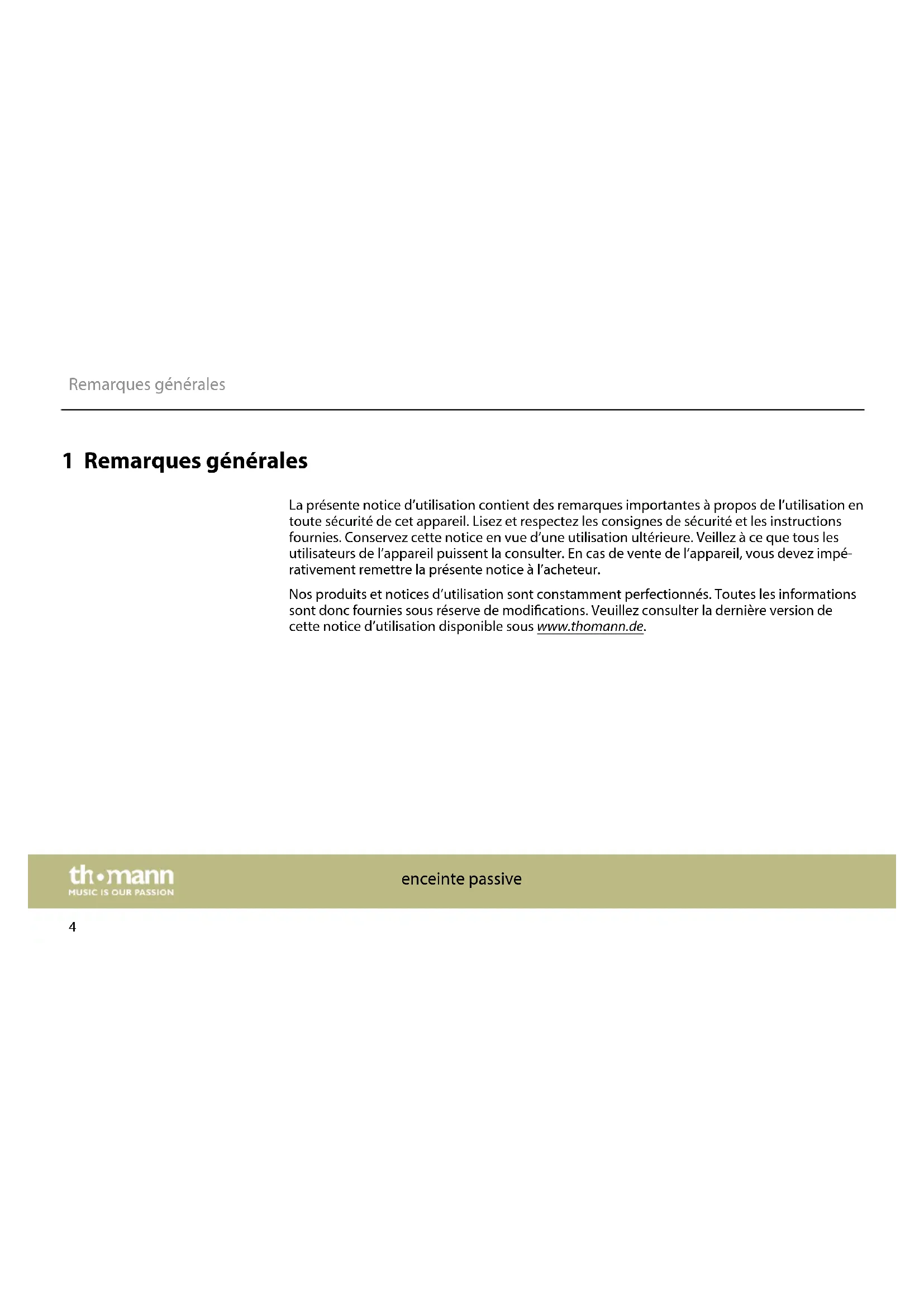

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants :

Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous intéressent.
Guides en ligne	Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous avez des problèmes avec l'appareil, notre service clients sera heureux de vous aider.

Achat 206

1.2 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Terme générique Signification

DANGER ! Cette association du symbole et du terme générique renvoieà une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.

AVERTISSEMENT ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée.

ATTENTION ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée.

REMARQUE ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

Achat 206

Symbole d'avertissement Type de danger

Avertissement : tension électrique dangereuse.

Avertissement : charge suspendue.

Avertissement : emplacement dangereux.

Utilisation conforme

Cet appareil est conçu pour la sonorisation. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer. Ne laissez jamais des enfants seuls utiliser des appareils électriques.

Achat 206

Décharge électrique due aux tensions élevées au niveau de la sortie de l'amplificateur

Les tensions de sortie des étages terminaux haute capacité modernes peuvent provoquer la mort ou de graves blessures. Lorsque l'amplificateur est sous tension, ne touchez jamais les extrémités nues des câbles des haut-parleurs.

Conséquences d'un montage incorrect

Un montage incorrect peut provoquer des blessures mortelles ou des dégâts matériels graves. Veillez à toujours respecter les normes en vigueur dans votre pays lors du montage et de l'utilisation. En Allemagne : DGUV disposition 17 « Veranstaltungs- und Produktionsstätten für szenische Darstellung » (sites d'événements et de production pour représentation scénique). La suspension d'enceintes doit être uniquement effectuée par du personnel spécialisé et formé.

Risque de blessures par la chute de l'appareil

Les appareils de sonorisation amovibles doivent être sécurisés contre les risques de chute par deux dispositifs agissant indépendamment, par exemple au moyen de câbles de retenue de sécurité.

Risque de traumatismes auditifs

L'appareil peut produire un volume sonore susceptible de provoquer des troubles auditifs temporaires ou permanents. En cas d'exposition prolongée, même à des niveaux apparemment faibles, il peut provoquer des traumatismes auditifs. Diminuez le volume dès que vous percevez l'apparition d'acouphènes ou de perte auditive. Si cela n'est pas possible, éloignez-vous de la source sonore ou utilisez une protection auditive suffisante.

Conditions d'utilisation

L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p. ex. après le transport par temps froid). Les dépôts de poussière et salissures à l'intérieur de peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintenu régulièrement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autres dysfonctionnements.

Formation possible de taches

Le plastifiant contenu dans les pieds en caoutchouc de ce produit peut éventuellement réagir avec le revêtement de votre parquet, sol linoléum, stratifié ou PVC et provoquer des taches sombres qui ne partent pas. En cas de doute, ne posez pas les pieds en caoutchouc directement sur le sol, mais utilisez des patins en feutre ou un tapis.

Risque de dommages matériels dus aux champs magnétiques

Les haut-parleurs produisent un champ magnétique statique. Observez donc une distance suffisante par rapport aux appareils qui risqueraient d'être perturbés ou endommagés par un champ magnétique externe.

Achat 206

3 Performances

Caractéristiques particulières de cette enceinte pleine-bande performante et compacte:

2 × haut-parleur basses fréquences 6 pouces, moteur à compression 1 pouce Raccordements réalisables : 2 prises NL4 verrouillables (1+/1-), bornes à vis ■ Points de suspension M10 ■ Bride de pied pour enceinte Arceaux de retenue verticaux ou horizontaux disponibles en option: – the box pro 206 U-Bracket vertical black (n° art. 283312) : Arceau de retenue vertical noir - the box pro 206 U-Bracket vertical white (n° art. 302854): Arceau de retenue vertical blanc – the box pro 206 U-Bracket horizontal black (n° art. 283311) : Arceau de retenue horizontal noir – the box pro 206 U-Bracket horizontal white (n° art. 302855): Arceau de retenue horizontal blanc

Laqué noir structuré pour n° art. 277560 Laqué blanc structuré pour n° art. 277958 ■ Housse (en option, n° art. 385906)

4 Installation

Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.

Achat 206

Décharge électrique due aux tensions élevées au niveau de la sortie de l'amplificateur

Les tensions de sortie des étages terminaux haute capacité modernes peuvent provoquer la mort ou de graves blessures.

Lorsque l'amplificateur est sous tension, ne touchez jamais les extrémités nues des câbles des haut-parleurs.

4.1 Conseils pour utiliser les haut-parleurs

Les haut-parleurs doivent être positionnés de manière à ce que leurs signaux sons puissent atteindre le public sans entrave. Il est souvent utile de placer les haut-parleurs sur des statifs pour obtenir une reproduction sonore plus régulière sur l'ensemble de l'auditoire à portée maximale.

Utilisez uniquement des câbles de haute qualité pour le branchement de vos appareils. C'est la seule manière d'obtenir une qualité de son maximale.

Les meilleurs résultats s'obtiennent lorsque la puissance en watts et l'impédance des haut-parleurs correspondent aux exigences de l'amplificateur. Tenez toujours compte des données techniques des haut-parleurs raccordés ! La limite inférieure de l'impédance minimale de sortie de l'amplificateur ne doit pas être dépassée par la charge totale des haut-parleurs raccordés. La puissance de sortie RMS max. de l'amplificateur devrait dépasser la charge admissible des haut-parleurs raccordés de 50 %.

Si vous entendez un son distordu pendant le fonctionnement, ou si l'amplificateur ou le haut-parleur est surchargé, ce qui peut causer des dommages matériels permanents. Baissez immédiatement le volume.

Achat 206

th·mann MUSIC IS OUR PASSION

Conséquences d'un montage incorrect

Un montage incorrect peut provoquer des blessures mortelles ou des dégâts matériels graves.

Veillez à toujours respecter les normes en vigueur dans votre pays lors du montage et de l'utilisation. En Allemagne : DGUV disposition 17 « Veranstaltungs- und Produktionsstätten für szenische Darstellung » (sites d'événements et de production pour représentation scénique). La suspension d'enceintes doit être uniquement effectuée par du personnel spécialisé et formé.

Risque de dommages matériels dus aux champs magnétiques

Les haut-parleurs produisent un champ magnétique statique. Observez donc une distance suffisante par rapport aux appareils qui risqueraient d'être perturbés ou endommagés par un champ magnétique externe.

Possibilités de fixation

Vous pouvez installer l'appareil debout ou avec la tête en bas. Pendant son utilisation, l'appareil doit toujours être fixé sur une surface solide ou un support certifié.

Remarque! utilisation de trépieds

En cas de montage de l'appareil sur un trépied, veillez à ce qu'il soit stable et que le poids de l'appareil ne dépasse pas la capacité admissible du trépied.

Nous recommandons d'installer les enceintes de manière à ce que le bord inférieur se trouve 185 cm au-dessus du sol.

Pour un montage sur un pied usuel (pied adapté à la connexion directe : n° art. 174340), dévissez le protecteur de brides sur la face inférieure de l'enceinte (quatre vis).

Achat 206

Montage en suspension

Les arceaux de retenue (U brackets) disponibles en accessoires pour montage vertical et horizontal vous permettent de fixer les enceintes de manière stable et en toute sécurité au mur, au plafond ou dans un demi-coupleur (half coupler) pour les fixer ensuite sur des traverses.

Risque de blessures par la chute de l'appareil

Les appareils de sonorisation amovibles doivent être sécurisés contre les risques de chute par deux dispositifs agissant indépendamment, par exemple au moyen de câbles de retenue de sécurité.

La capacité de charge de traverses ou d'autres dispositifs de fixation doit être suffisante pour le nombre d'appareils prévus. Le personnel en charge du montage du dispositif de suspension est responsable et garant de la construction et de l'utilisation sûres des dispositifs.

Travaillez toujours à partir d'une plate-forme stable lors de l'installation, du déplacement ou de l'entretien de l'appareil. Pendant ce temps, la zone située en-dessous de l'appareil doit être bloquée. Seules les personnes participant directement aux travaux de montage et de démontage sont autorisées à se tenir dans la zone de l'installation.

4.3 Connexions

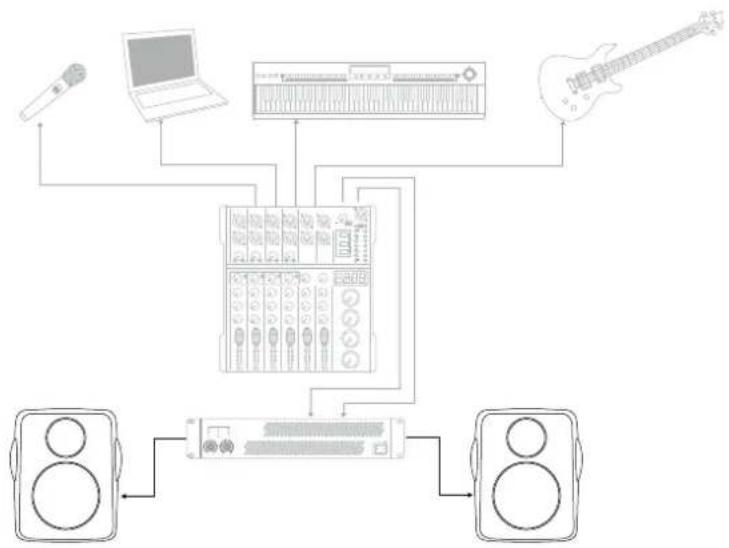

Possibilités d'installation

Achat 206

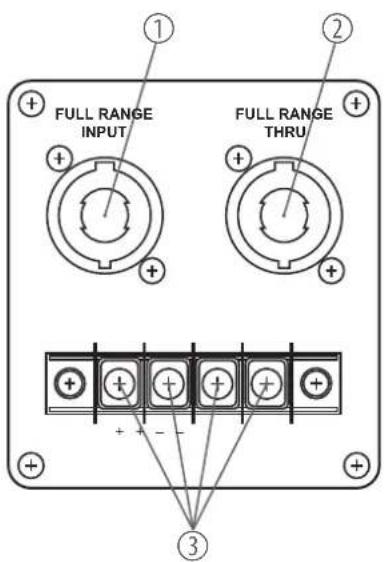

1, 2 Connexions NL4 branchées en parallèle

3 Connexions vissées (2 × bipolaire) avec couvercle de protection

5 Données techniques

the box pro Achat 206 (n° art. 277560) the box pro Achat 206 WH	(n° art. 277958)
System Enceinte 2 voies pleine-bande avec filtre d'aiguillage intégré
Équipement 2 × haut-parleur basses fréquences 6 pouces, 1 × moteur à compression 1 pouce
Connexions d'entrée 1 × prise NL4 verrouillable (1+/1-) (Speaker Twist)
Connexion de sortie 1 × prise NL4 verrouillable (1+/1-) (Speaker Twist)
Niveau max. de pression sonore (SPL) 122 dB
Plage de fréquences 70 Hz ... 20 kHz, -3 dB
Charge max. 250 W (RMS), 1000 W (crête)
Sensibilité (1 W / 1 m) 95,5 dB
Impédance nominale 8 Ω

Achat 206

Angle de dispersion (H × V) 90° × 90°

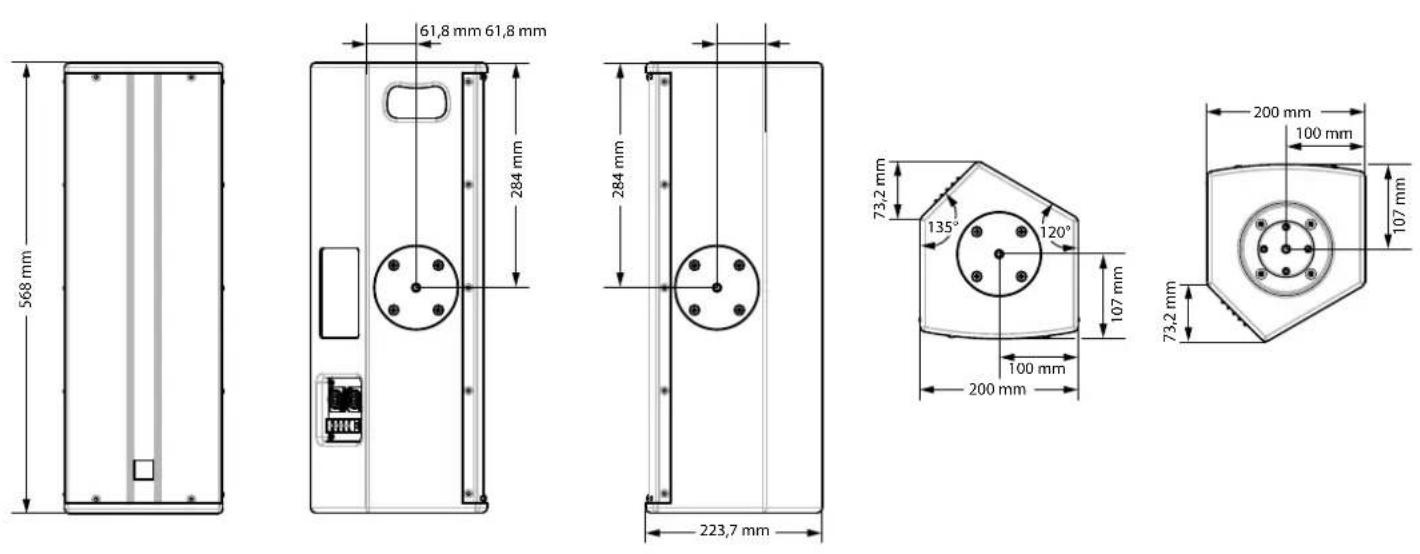

Dimensions (L × H × P) 200 mm × 568 mm × 223,7 mm
Poids 12 kg
Surface Laqué noir structuré Laqué blanc structuré
Conditions d'environnement	Plage de tempéra-ture	0 °C...40 °C
	Humidité relative 20 %...80 % (sans condensation)

Réponse en fréquence

| Frequency (Hz) | dBSPL (dB SPL) | Deg (°) | | -------------- | -------------- | ------- | | 20 | 80.0 | 180.0 | | 50 | 85.0 | 175.0 | | 100 | 90.0 | 170.0 | | 200 | 95.0 | 165.0 | | 500 | 100.0 | 160.0 | | 1k | 105.0 | 155.0 | | 2k | 110.0 | 150.0 | | 5k | 115.0 | 145.0 | | 10k | 120.0 | 140.0 | | 20k | 115.0 | 135.0 | | 20k20 | 110.0 | 130.0 | | 5k | 105.0 | 125.0 | | 1k | 100.0 | 120.0 | | 2k | 95.0 | 115.0 | | 5k | 90.0 | 110.0 | | 10k | 85.0 | 105.0 | | 20k | 80.0 | 100.0 | | 20k20 | 85.0 | 95.0 | | 5k | 90.0 | 90.0 | | 1k | 95.0 | 85.0 | | 2k | 100.0 | 80.0 | | 5k | 105.0 | 75.0 | | 10k | 110.0 | 70.0 | | 20k | 115.0 | 65.0 | | 20k20 | 120.0 | 60.0 | | 5k | 115.0 | 55.0 | | 1k | 110.0 | 50.0 | | 2k | 105.0 | 45.0 | | 5k | 100.0 | 40.0 | | 1k | 95.0 | 35.0 | | 2k | 90.0 | 30.0 | | 5k | 85.0 | 25.0 | | 1k | 80.0 | 20.0 | | 2k | 85.0 | 15.0 | | 5k | 90.0 | 10.0 | | 1k | 95.0 | 5.0 | | 2k | 100.0 | 2.5 | | 5k | 105.0 | 1.25 | | 1k | 110.0 | 0.625 | | 2k | 115.0 | 0.3625 | | 5k | 120.0 | 0.1875 | | 1k | 115.0 | - | | 2k | 110.0 | - | | 5k | 105.0 | - | | 1k | 100.0 | - | | 2k | 95.0 | - | | 5k | 90.0 | - | | 1k | 85.0 | - | | 2k | 80.0 | - | | 5k | 85.0 | - | | 1k | 90.0 | - | | 2k | 95.0 | - | | 5k | 100.0 | - | | 1k | 105.0 | - | | 2k | 110.0 | - | | 5k | 115.0 | - | | 1k | 120.0 | - | | 2k | 115.0 | - | | 5k | 110.0 | - | | 1k | 105.0 | - | | 2k | 100.0 | - | | 5k | 95.0 | - | | 1k | 90.0 | - | | 2k | 85.0 | - | | 5k | 80.0 | - | | 1k | 85.0 | - | | 2k | 90.0 | - | | 5k | 95.0 | - | | 1k | 100.0 | - | | 2k | 105.0 | - | | 5k | 110.0 | - | | 1k | 115.0 | - | | 2k | 120.0 | - | | 5k | 115.0 | - | | 1k | 110.0 | - | | 2k | 105.0 | - | | 5k | 100.0 | - | | 1k | 95.0 | - | | 2k | 90.0 | - | | 5k | 85.0 | - | | 1k | 80.0 | - | | 2k | 85.0 | - | | 5k | 90.0 | - | | 1k | 95.0 | - | | 2k | 100.0 | - | | 5k | 105.0 | - | | 1k | 110.0 | - | | 2k | 115.0 | - | | 5k | 120.0 | - | | 1k | 115.0 | - | | 2k | 110.0 | - | | 5k | 105.0 | - | | 1k | 100.0 | - | | 2k | 95.0 | - | | 5k | 90.0 | - | | 1k | 85.0 | - | | 2k | 80.0 | - | | 5k | 85.0 | - | | 1k | 90.0 | - | | ... | ... | ... | | ... | ... | ... | | ... | ... | ... | | ... | ... | ... | | ... | ... | ... | | ... | ... | ... | | ... | ... | ... | | ... | ... | ... | | ... | ... | ... | | ... | ... | ... | | ... | ... | ... | | ... | ... | ... | | ... | ... | ... | | ... | ... | ... | | ... | ... | ... | | ... | ... | ... | | ... | ... | ... | | ... | ... | ... | | ... | ... | ... | | ... | ... | ... | | ... | ... | .../Deg (Deg)| | ... | ... | .../Deg (Deg)| | ... | ... | .../Deg (Deg)| | ... | ... | .../Deg (Deg)| | ... | ... | .../Deg (Deg)| | ... | ... | .../Deg (Deg)| | ... | ... | .../Deg (Deg)| | ... | ... | .../Deg (Deg)| | <3K >3K <3K

Achat 206

th·mann MUSIC IS OUR PASSION

Informations complémentaires

Housse En option (n° art. 385906)
Construction Pilier
Moniteur incliné Oui
Résistant aux intempéries Non
Boîtier Bois
Bride de pied 36 mm
Adapté pour mode suspendu Oui, M10

Achat 206

Préambule

Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience sonore parfaite soit garantie.

Veuillez suivre ces conseils, car il est préférable d’être prudent, particulièrement dans le domaine des sons et lumières. Même si une fiche va bien dans une prise, le résultat d’une mauvaise connexion peut être un amplificateur détruit, un court-circuit ou « seulement » une qualité de transmission médiocre.

Connecteur speaker twist

① ② ②+ 1+ 2- ①-

1, + Signal 1 (en phase) 1, - Signal 1 (en opposition de phase) 2, + Signal 2 (en phase) 2, - Signal 2 (en opposition de phase)

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien appareil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.
