| Type de produit | Enceinte active large bande, système 2 voies |
| Puissance de sortie | 1400 W crête, 350 W RMS |
| Haut-parleur grave | 10 pouces avec bobine d'oscillation 2 pouces |
| Haut-parleur aigu | Compression 1 pouce |
| Classe d'amplification | Class-D & Class-AB |
| Réponse en fréquence | 65 Hz - 19 kHz |
| SPL max | 121 dB |
| Dispersion | 90° x 60° |
| Alimentation | 230 V ~50 Hz, 310 W |
| Fusible | 5 x 20 mm, 3,15 A, 250 V, à action retardée |
| Entrées | 2 x combo XLR/6,35 mm symétrique (Mic/Line), 1 x Aux 3,5 mm stéréo |
| Sorties | 1 x XLR (Line out, signal mixé sans DSP) |
| Fonctions DSP | 4 modes (Musique, Live, Voix, DJ), EQ 3 bandes, filtre passe-haut, indicateurs de niveau |
| Fonction veille | Oui (auto stand-by après 60 min sans signal) |
| Boîtier | Bois de haute qualité avec bride pour pied 35 mm et poignées |
| Montage | Sur trépied ou au sol |
| Nettoyage | Chiffon sec et doux, pas de nettoyants agressifs |
| Température de fonctionnement | 0 °C à 40 °C |
| Humidité relative | 50 % sans condensation |
FOIRE AUX QUESTIONS - DSX 110 The Box Pro
Questions des utilisateurs sur DSX 110 The Box Pro
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice DSX 110 - The Box Pro et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DSX 110 de la marque The Box Pro.
MODE D'EMPLOI DSX 110 The Box Pro
DSX 110, DSX 112, DSX 115
enceinte active
Musikhaus Thomann
Thomann GmbH
Téléphone : +49 (0) 9546 9223-0
Courriel: info@thomann.de
1 Remarques générales.... 4 1.1 Informations complémentaires.... 5 1.2 Conventions typographiques.... 6 1.3 Symboles et mots-indicateurs.... 6 2 Consignes de sécurité.... 9 3 Performances.... 14 4 Mise en service.... 15 5 Connexions et éléments de commande.... 17 6 Fonctions DSP.... 24 7 Données techniques.... 26 8 Câbles et connecteurs.... 33 9 Nettoyage.... 37 10 Protection de l'environnement.... 38
DSX 110, DSX 112, DSX 115
th·mann MUSIC IS OUR PASSION
1 Remarques générales
La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.
Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.
1.1 Informations complémentaires
Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants :
| Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger. | |
| Recherche par mot-clé | Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous intéressent. |
| Guides en ligne | Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques. |
| Conseils personnalisés | Pour obtenir des conseils, veuillez contacter notre hotline technique. |
| Service | Si vous avez des problèmes avec l'appareil, notre service clients sera heureux de vous aider. |
DSX 110, DSX 112, DSX 115
1.2 Conventions typographiques
Cette notice d'utilisation utilise les conventions typographiques suivantes :
Inscriptions
Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.
Exemples : bouton [VOLUME], touche [Mono].
Affichages
Des textes et des valeurs affichés sur l'appareil sont indiqués par des guillemets et en italique.
Exemples : « ON » / « OFF »
1.3 Symboles et mots-indicateurs
Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.
enceinte active
Terme générique Signification
| DANGER Cette association du symbole et du terme générique renvoieà une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. |
| ATTENTION ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée. |
| REMARQUE ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée. |
Symbole d'avertissement Type de danger
Avertissement : tension électrique dangereuse.
DSX 110, DSX 112, DSX 115
th·mann MUSIC IS OUR PASSION
Symbole d'avertissement type de danger
Avertissement : emplacement dangereux.
Utilisation conforme
Cet appareil est conçu pour la sonorisation. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.
L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.
DSX 110, DSX 112, DSX 115
Dangers pour les enfants
Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement !
Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer.
Ne laissez jamais des enfants seuls utiliser des appareils électriques.
Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil
Des pièces sous haute tension sont installées à l'intérieur de l'appareil.
Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitent aucun entretien de la part de l'utilisateur.
N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.
Décharge électrique due à un court-circuit
Utilisez toujours un câble d'alimentation électrique à trois fils et isolé correctement avec une fiche à contacts de protection. Ne modifiez ni le câble d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veuillez contacter votre électricien agréé.
DSX 110, DSX 112, DSX 115
Risque de traumatismes auditifs
L'appareil peut produire un volume sonore susceptible de provoquer des troubles auditifs temporaires ou permanents. En cas d'exposition prolongée, même à des niveaux apparemment faibles, il peut provoquer des traumatismes auditifs.
Diminuez le volume dès que vous percevez l'apparition d'acouphènes ou de perte auditive. Si cela n'est pas possible, éloignez-vous de la source sonore ou utilisez une protection auditive suffisante.
Risque d'incendie
Ne recouvrez jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.
Alimentation électrique
Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé.
Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.
Éventuels dommages dus à un fusible incorrect
L'utilisation des fusibles d'un autre type peut entraîner des dommages graves sur l'appareil. Risque d'incendie !
Utilisez uniquement des fusibles du même type.
DSX 110, DSX 112, DSX 115
3 Performances
Cette enceinte active 2 voies se distingue par ces caractéristiques :
Enceinte active 2 voies pour système de sonorisation et DJ • Puissance de sortie max. 1400 W (DSX 110) ou 2000 W (DSX 112, DSX 115) • Haut-parleur basses fréquences de 10 pouces (DSX 110), haut-parleur basses fréquences de 12 pouces (DSX 112) ou haut-parleur basses fréquences de 15 pouces (DSX 115) • Haut-parleur à compression 1 pouce - Écran rétroéclairé pour afficher les fonctions DSP • 4 programmes audio DSP : Musique, Live, Voix, DJ • Filtre passe-haut 2 × entrées MIC/Line réglables, prise jack combiné XLR/6,35 mm • 1 × Line out, XLR • Corps en bois de haute qualité avec bride de 35 mm et poignées • Fonction de veille (DSX 110)
4 Mise en service
Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.
Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.
Risque de dommages matériels dus aux champs magnétiques
Les haut-parleurs produisent un champ magnétique statique. Observez donc une distance suffisante par rapport aux appareils qui risqueraient d'être perturbés ou endommagés par un champ magnétique externe.
DSX 110, DSX 112, DSX 115
L'appareil peut être monté sur un trépied ou placé sur le sol ou sur une surface résistante de dimension suffisante.
Utilisation de trépieds
En cas de montage de l'appareil sur un trépied, veillez à ce qu'il soit stable et que le poids de l'appareil ne dépasse pas la capacité admissible du trépied.

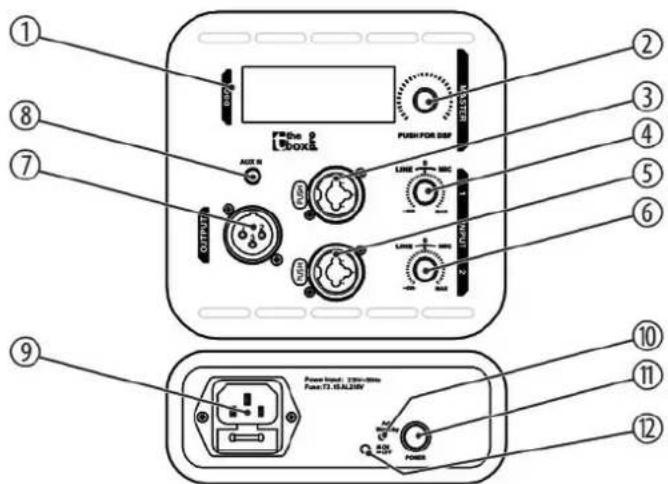

5 Connexions et éléments de commande
Modèle DSX 110
1 [DSP]
Écran rétroéclairé pour afficher les fonctions DSP
2 [MASTER | PUSH FOR DSP]
Bouton rotatif pour le volume général, bouton-poussoir pour activer les fonctions DSP
3 [INPUT 1]
Entrée 1 Mic / Line, conçue comme prise jack combinée XLR/6,35 mm, symétrique
4 MAX INPUT 1
Bouton rotatif pour l'amplification à l'entrée 1. Tournez-le dans le sens des aiguilles d'une montre pour augmenter l'amplification à l'entrée pour raccorder des microphones. Tournez-le dans le sens inverse des aiguilles d'une montre pour réduire l'amplification à l'entrée pour raccorder des instruments ou des appareils munis de sorties de niveau Line.
5 [INPUT 2]
Entrée 2 Mic / Line, conçue comme prise jack combinée XLR/6,35 mm, symétrique
6 MAX INPUT 2
Bouton rotatif pour l'amplification à l'entrée 2. Tournez-le dans le sens des aiguilles d'une montre pour augmenter l'amplification à l'entrée pour raccorder des microphones. Tournez-le dans le sens inverse des aiguilles d'une montre pour réduire l'amplification à l'entrée pour raccorder des instruments ou des appareils munis de sorties de niveau Line.
7 [OUTPUT]
Sortie Line, conçue comme fiche XLR. Ici, le signal composé des deux entrées n'est pas influencé par le DSP.
8 [Aux IN]
Prise jack 3,5 mm pour raccorder des lecteurs de niveau Line comme des lecteurs MP3 ou CD. Les signaux stéréo sont regroupés.
9 [POWER INPUT]
Châssis CEI avec porte-fusible pour l'alimentation électrique
10 [AUTO stand-by]
Derrière cette ouverture se trouve un interrupteur qui permet d'activer ou de désactiver la fonction de déconnexion automatique. Lorsqu'il est appuyé, la fonction est désactivée, dans le cas contraire, elle est activée et l'appareil s'éteint s'il ne reçoit aucun signal d'entrée pendant 60 minutes. Lorsqu'il reçoit de nouveau un signal, l'appareil se rallume automatiquement.
DSX 110, DSX 112, DSX 115
th·mann MUSIC IS OUR PASSION
11 [POWER]
Interrupteur d'alimentation électrique. Met l'appareil sous et hors tension.
12 LED [AUTO Stand-by]
Cette LED est allumée lorsque la fonction de déconnexion automatique est active.
Modèle DSX 112, DSX 115
DSX 110, DSX 112, DSX 115
th·mann MUSIC IS OUR PASSION
1 [DSP]
Écran rétroéclairé pour afficher les fonctions DSP
2 [MASTER | PUSH FOR DSP]
Bouton rotatif pour le volume général, bouton-poussoir pour activer les fonctions DSP
3 [INPUT 1]
Entrée 1 Mic / Line, conçue comme prise jack combinée XLR/6,35 mm, symétrique
4 MAX INPUT 1
Bouton rotatif pour l'amplification à l'entrée 1. Tournez-le dans le sens des aiguilles d'une montre pour augmenter l'amplification à l'entrée pour raccorder des microphones. Tournez-le dans le sens inverse des aiguilles d'une montre pour réduire l'amplification à l'entrée pour raccorder des instruments ou des appareils munis de sorties de niveau Line.
5 [INPUT 2]
Entrée 2 Mic / Line, conçue comme prise jack combinée XLR/6,35 mm, symétrique
6 MAX INPUT 2
Bouton rotatif pour l'amplification à l'entrée 2. Tournez-le dans le sens des aiguilles d'une montre pour augmenter l'amplification à l'entrée pour raccorder des microphones. Tournez-le dans le sens inverse des aiguilles d'une montre pour réduire l'amplification à l'entrée pour raccorder des instruments ou des appareils munis de sorties de niveau Line.
7 [OUTPUT]
Sortie Line, conçue comme fiche XLR. Ici, le signal composé des deux entrées n'est pas influencé par le DSP.
8 [Aux IN]
Prise jack 3,5 mm pour raccorder des lecteurs de niveau Line comme des lecteurs MP3 ou CD. Les signaux stéréo sont regroupés.
9 [POWER INPUT]
Châssis CEI avec porte-fusible pour l'alimentation électrique
13 [POWER]
Interrupteur d'alimentation électrique. Met l'appareil sous et hors tension.
DSX 110, DSX 112, DSX 115
th·mann MUSIC IS OUR PASSION
6 Fonctions DSP
En cours de fonctionnement, appuyez une fois sur le bouton [MASTER | PUSH FOR DSP] afin d'accéder à la fonction DSP « Sound Programme » de l'appareil. « MODE / LOCATION » s'affiche à l'écran. Appuyez à nouveau sur le bouton [MASTER | PUSH FOR DSP] pour activer la fonction « MODE ». Tournez le bouton pour sélectionner un des programmes Sound « MUSIC », « LIVE », « SPEECH » ou « DJ » et appuyez sur le bouton [MASTER | PUSH FOR DSP] pour confirmer la sélection.
Tournez le bouton [MASTER | PUSH FOR DSP] pour sélectionner la fonction « LOCATION ». Appuyez sur le bouton [MASTER | PUSH FOR DSP] pour confirmer la sélection. Tournez le bouton pour sélectionner un des réglages EQ « NORMAL » (trépied) ou « MONITOR » (moniteur) et appuyez sur le bouton [MASTER | PUSH FOR DSP] pour confirmer la sélection.
Égaliseur 3 bandes
En cours de fonctionnement, appuyez deux fois sur le bouton [MASTER | PUSH FOR DSP] afin d'accéder à la fonction DSP « 3-Band EQ » de l'appareil. « HIGH EQ » s'affiche à l'écran (régulation des hautes fréquences). Appuyez à nouveau sur le bouton [MASTER | PUSH FOR DSP] pour activer cette fonction. Vous pouvez également tourner le bouton afin de sélectionner l'une des autres fonctions EQ « MID EQ » (régulation des fréquences moyennes) ou « LOW EQ » (régulation des basses fréquences).
enceinte active
activation des basses fréquences) et ouvrir [MASTER | PUSH FOR DSP] en appuyant sur le bouton. Tournez ensuite le bouton dans le sens des aiguilles d'une montre afin d'augmenter le niveau de la bande de fréquences choisie jusqu'à 12 dB. Vous pouvez également tourner le bouton dans le sens inverse des aiguilles d'une montre afin de réduire le niveau de la bande de fréquences choisie jusqu'à 12 dB.
2 Indicateurs de niveau
En cours de fonctionnement, appuyez trois fois sur le bouton [MASTER | PUSH FOR DSP] afin d'accéder à la fonction DSP « 2 Level Meters » de l'appareil. L'écran affiche « INPUT 1 » (Entrée 1) ainsi qu'une représentation graphique du niveau de l'entrée 1. Appuyez sur le bouton jusqu'à ce que l'écran affiche « INPUT 2 » ainsi qu'une représentation graphique du niveau de l'entrée 2.
Filtre passe-haut
En cours de fonctionnement, appuyez quatre fois sur le bouton [MASTER | PUSH FOR DSP] afin d'accéder à la fonction DSP « High Pass Filter » de l'appareil. L'écran affiche « 80 Hz » (suppression des fréquences inférieures à 80 Hz). Appuyez à nouveau sur le bouton [MASTER | PUSH FOR DSP] pour activer cette fonction. Vous pouvez également tourner le bouton afin de sélectionner une autre fréquence limite pour la suppression des fréquences « 100 Hz », « 120 Hz » ou « 150 Hz » et y accéder en appuyant sur le bouton [MASTER | PUSH FOR DSP].
DSX 110, DSX 112, DSX 115
7 Données techniques
DSX 110
| Équipement Enceinte active large bande | Système à deux voies avec haut-parleur à compression 1 pouce et haut-parleur basses fréquences 10 pouces avec bobine d'oscillation 2 pouces | |
| Classe de l'amplificateurAmplificateur Class-D & Class-AB | ||
| Connexions d'entrée Mic / Line 2 × prise | jack combinée XLR,symétrique | |
| Niveau Line des lecteurs 1 × prise jack en 3,5 mm | ||
| Alimentation électrique Châssis CEI C14 | ||
| Connexions de sortie Mélange des niveaux | Line des deux entrées | 1 × XLR, 3 pôles |
| Puissance de sortie RMS : 350 W | Crête : 1400 W | |
| Plage de fréquences 65 Hz ... 19 kHz | ||
Rapport signal/bruit (1m/W) 96 dB
Dispersion 90 × 60°
Niveau max. de pression sonore (SPL) 121 dB
Puissance consommée 310 W
Tension d'alimentation 230 V ~50 Hz
Fusible 5 mm × 20 mm, 3,15 A, 250 V, à action retardée
Conditions d'environnement Plage de température 0 °C...40 °C
Humidité relative 50 %, sans condensation
DSX 110, DSX 112, DSX 115
DSX 112
| Équipement Enceinte active large bande | Système à deux voies avec haut-parleur à compression 1 pouce et haut-parleur basses fréquences 12 pouces avec bobine d'oscillation 2,36 pouces | |
| Classe de l'amplificateurAmplificateur Class-D & Class-AB | ||
| Connexions d'entrée Mic / Line 2 × prise | jack combinée XLR,symétrique | |
| Niveau Line des lecteurs 1 × prise jack en 3,5 mm | ||
| Alimentation électrique Châssis CEI C14 | ||
| Connexions de sortie Mélange des niveaux | Line des deux entrées | 1 × XLR, 3 pôles |
| Puissance de sortie RMS : 500 W | Crête : 2000 W | |
| Plage de fréquences 50 Hz ... 19 kHz | ||
| Rapport signal/bruit (1m/W) 97 dB | ||
| Dispersion 90 × 60° | ||
Niveau max. de pression sonore (SPL) 128 dB
Puissance consommée 380 W
Tension d'alimentation 230 V ~50 Hz
Fusible 5 mm × 20 mm, 3,15 A, 250 V, à action retardée
Conditions d'environnement Plage de température 0 °C...40 °C
Humidité relative 50 %, sans condensation
DSX 110, DSX 112, DSX 115
DSX 115
| Équipement Enceinte active large bande | Système à deux voies avec haut-parleur à compression 1 pouce et haut-parleur basses fréquences 15 pouces avec bobine d'oscillation 3 pouces | |
| Classe de l'amplificateurAmplificateur Class-D & Class-AB | ||
| Connexions d'entrée Mic / Line 2 × prise | jack combinée XLR,symétrique | |
| Niveau Line des lecteurs 1 × prise jack en 3,5 mm | ||
| Alimentation électrique Châssis CEI C14 | ||
| Connexions de sortie Mélange des niveaux | Line des deux entrées | 1 × XLR, 3 pôles |
| Puissance de sortie RMS : 500 W | Crête : 2000 W | |
| Plage de fréquences 43 Hz ... 19 kHz | ||
| Rapport signal/bruit (1m/W) 98 dB | ||
| Dispersion 90 × 60° | ||
Niveau max. de pression sonore (SPL) 136 dB
Puissance consommée 430 W
Tension d'alimentation 230 V ~50 Hz
Fusible 5 mm × 20 mm, 3,15 A, 250 V, à action retardée
Conditions d'environnement Plage de température 0 °C...40 °C
Humidité relative 50 %, sans condensation
DSX 110, DSX 112, DSX 115
Informations complémentaires
| DSX 110 DSX 112 DSX 115 | |||
| Boîtier multifonctionnel Oui Oui Oui | Oui | ||
| Bride pour pied Oui Oui Oui | |||
| Adapté pour mode suspendu Non Non Non | |||
| Équipement des haut-parleurs basses fréquences | 1 × 10 pouces 1 × 12 pouces 1 × 15 pouces | ||
| Haut-parleur hautes fréquences 1 pouce et plus | Oui Oui Oui |
Préambule
Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience sonore parfaite soit garantie.
Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières. Même si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un amplificateur détruit, un court-circuit ou « seulement » une qualité de transmission médiocre.
Transmission symétrique et transmission asymétrique
La transmission asymétrique est utilisée surtout dans le domaine semi-professionnel et hi-fi. Les câbles d'instrument à deux conducteurs (un fil plus blindage) sont des exemples typiques de la transmission asymétrique. Un conducteur sert de masse et de blindage, le signal utile est transmis sur le second conducteur.
La transmission asymétrique est sensible aux interférences électromagnétiques, particulièrement dans le cas de faibles niveaux (émis par les microphones, par exemple) ou de câbles longs.
DSX 110, DSX 112, DSX 115
C'est pourquoi on préfère la transmission symétrique dans le milieu professionnel, car celle-ci permet la transmission des signaux utiles sans interférences même sur de longues distances. Dans le cas d'une transmission symétrique, un autre conducteur s'ajoute aux conducteurs pour la masse et le signal utile. Celui-ci transmet également le signal utile, mais en opposition de phase de 180 degrés.
Comme les interférences exercent le même effet sur les deux conducteurs, une soustraction des signaux en opposition de phase neutralise complètement les interférences. Il en résulte le signal utile pur sans interférences.
Fiche jack bipolaire en 6,35 mm (mono, asymétrique)
Fiche jack bipolaire en 6,35 mm (mono, asymétrique)
Fiche XLR (symétrique)
DSX 110, DSX 112, DSX 115
Thomann MUSIC IS OUR PASSION
Fiche XLR (asymétrique)
1 Masse, blindage 2 Signal 3 Ponté avec broche 1
Composants de l'appareil
Nettoyez les composants de l'appareil accessibles de l'extérieur régulièrement. La fréquence du nettoyage dépend de l'environnement de fonctionnement : les environnements humides, enfumés ou particulièrement sales peuvent causer des dépôts de poussières importants sur les composants de l'appareil.
■ Effectuez le nettoyage avec un chiffon sec et doux. Enlevez les dépôts incrustés avec un chiffon légèrement humecté. N'employez jamais de nettoyant, d'alcool ou de diluant.
DSX 110, DSX 112, DSX 115
Recyclage des emballages
Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.
Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.
Recyclage de votre ancien appareil
Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.
Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.
enceinte active
