Type de produit	Enceinte passive 2 voies
Marque	The Box Pro
Modèle	Achat 115M
Utilisation prévue	Sonorisation, diffusion sonore
Dimensions (L × H × P)	436 mm × 766 mm × 438 mm
Poids	32 kg
Réponse en fréquence	60 Hz – 17 kHz (-3 dB)
Impédance nominale	8 Ω
Puissance admissible (RMS)	350 W
Puissance de crête	1400 W
Sensibilité (1 W/1 m)	131 dB
Angle de dispersion (V × H)	60° × 40°
Haut-parleurs	1 × 15" (grave) néodyme, 1 × 1,4" (aigu) avec bobine 3"
Connecteurs	4 × NL4 (Power Twist) verrouillables
Matériau du boîtier	Bois laqué noir structure
Couleur	Noir
Montage	Sur pied (bride 36 mm), suspension par rails aéroquip et œillet arrière
Environnement d'utilisation	Intérieur, température 0–40 °C, humidité 20–80 % sans condensation
Entretien	Nettoyer avec un chiffon sec et doux ; éviter l'humidité et la poussière
Sécurité	Utiliser deux fixations indépendantes pour suspension ; risque de chute ; protection auditive recommandée
Accessoires optionnels	Support en U (réf. 258815), housse de protection (réf. 249422)
Recyclage	Ne pas jeter avec les déchets ménagers ; suivre la directive DEEE

FOIRE AUX QUESTIONS - Achat 115M The Box Pro

Quelle est la puissance recommandée de l'amplificateur pour l'Achat 115M ?

La puissance RMS de l'amplificateur doit dépasser d'environ 50 % la puissance admissible de l'enceinte (350 W RMS). Par exemple, un ampli de 500 à 600 W RMS sous 8 Ω est adapté.

Puis-je suspendre l'enceinte Achat 115M ?

Oui, l'enceinte est équipée de rails d'accroche sur le dessus et d'un œillet arrière pour inclinaison. Utilisez toujours deux points de fixation indépendants (ex : câble de sécurité) et faites appel à un professionnel qualifié.

Comment brancher l'enceinte ?

Utilisez des câbles de qualité et les connecteurs NL4 (Power Twist). Quatre prises sont disponibles : deux à l'arrière, une sur le dessus et une sur le dessous. Assurez-vous que l'ampli est éteint lors des branchements.

Quel type de câble utiliser ?

Utilisez des câbles de haut-parleur de section suffisante (2,5 mm² ou plus) et des connecteurs NL4. Évitez les câbles trop longs pour réduire les pertes.

Puis-je utiliser l'enceinte en extérieur ?

L'enceinte est conçue pour une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie, à l'humidité ou à la lumière directe du soleil.

Comment entretenir l'Achat 115M ?

Nettoyez le boîtier avec un chiffon sec et doux. Évitez les produits abrasifs. Rangez-la dans un endroit sec et à l'abri de la poussière. Utilisez la housse optionnelle (réf. 249422).

Quelle est l'impédance de l'enceinte ?

L'impédance nominale est de 8 Ω. Vérifiez que l'impédance totale des enceintes connectées ne descend pas en dessous de l'impédance minimale de sortie de l'amplificateur.

L'enceinte peut-elle être utilisée comme moniteur de scène ?

Oui, l'enceinte peut être inclinée (moniteur incliné). Elle est équipée d'un œillet arrière pour inclinaison et peut être posée au sol.

Que faire en cas de son distordu ?

Baissez immédiatement le volume. Un son distordu indique une surcharge de l'amplificateur ou du haut-parleur, ce qui peut endommager l'enceinte de façon permanente.

Comment recycler l'Achat 115M en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Rapportez-le à un point de collecte DEEE ou contactez votre service municipal de recyclage.

MODE D'EMPLOI Achat 115M The Box Pro

4.1 Conseils pour utiliser les haut-parleurs 13 4.2 Suspension de l'enceinte 14 4.3 Connexions 15

5 Données techniques. 16 6 Protection de l'environnement. 19

Achat 115M

Th·mann MUSIC IS OUR PASSION

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications.

enceinte passive

Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Terme générique Signification
DANGER! Cette association du	symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.
AVERTISSEMENT! Cette association	symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée.
ATTENTION! cette association	du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée.
REMARQUE! Cette association	du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

Achat 115M

Symbole d'avertissement type de danger

Avertissement : charge suspendue.

Avertissement : emplacement dangereux.

enceinte passive

Utilisation conforme

Cet appareil est conçu pour la sonorisation. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultat d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se couvrir à proximité de bébé ou de jeunes enfants. Danger d'étouffement! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer. Ne laissez jamais des enfants utiliser des appareils électriques.

Achat 115M

Th·Mann MUSIC IS OUR PASSION

Conséquences d'un montage incorrect

Un montage incorrect peut provoquer des blessures mortelles ou des dégâts matériels graves. Veillez à tous les jours respecter les normes en vigueur dans votre pays lors du montage et de l'utilisation. En Allemagne : DGUV disposition 17 « Veranstaltungs- und Produktionsstätten für szenische Darstellung » (sites d'événements et de production pour représentation scénique). La suspension d'enceintes doit être uniquement effectuée par du personnel spécialié et formé.

Risque de blessures par la chute de l'appareil

Les appareils de sonorisation amovibles doivent être sécurisés contre les risques de chute par deux dispositifs agissant indépendamment, par exemple au moyen de câbles de retenue de sécurité.

Risque de traumatismes auditifs

L'appareil peut produire un volume sonore susceptible de provoquer des troubles auditifs temporaires ou permanents. En cas d'exposition prolongée, même à des niveaux apparemment faibles, il peut provoquer des traumatismes auditifs. Diminuez le volume dès que vous percevez l'apparition d'acouphènes ou de perte auditive. Si cela n'est pas possible, éloignez-vous de la source sonore ou utilisez une protection auditive suffisante.

Risque de blessures en raison du poids élevé

En raison du poids élevé de l'appareil, le transport et le montage doivent tous deux être effectués par deux personnes minimum.

enceinte passive

Conditions d'utilisation

L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p. ex. après le transport par temps froid). Les dépôts de poussière et salissures à l'intérieur peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintenu régulièrement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autres dysfonctionnements.

Formation possible de taches

Le plastifiant contenu dans les pieds en caoutchouc de ce produit peut eventuellement réagir avec le revêtement de votre parquet, sol linoleum, stratifié ou PVC et provoquer des taches sombres qui ne partent pas. En cas de doute, ne posez pas les pieds en caoutchouc directement sur le sol, mais utilisez des patins en feutre ou un tapis.

Achat 115M

Th·Mann MUSIC IS OUR PASSION

3 Performances

Caractéristiques particulières de l'appareil :

Enceinte pleine-bande active 2 voies avec filtrage d'aiguille intégré Raccordements réalisables : 4 prises NL4 verrouillables (Power Twist) Divers produits sont disponibles pour le fonctionnement avec « Achat Amprack ». Des subwoofers appropriés sont par ex. la « box pro Achat 115Sub » ou la « box pro TP118/800 » Rails d'accroche sur le dessus du boîtier et œillet à l'arrière pour inclinaison. Matériel de fixation pour la suspension verticale disponible en option. Bride pour pied, 36mm sur la face inférieure Laqué noir structure

enceinte passive

4 Installation

Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.

Risque de blessures par la chute de l'appareil

Assurez-vous que le montage soit conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l'appareil à l'aide d'une seconde fixation, par exemple un câble de retenue ou une chaîne de sécurité.

Achat 115M

Th·Mann MUSIC IS OUR PASSION

Risque de blessures en raison du poids élevé

En raison du poids élevé de l'appareil, le transport et le montage doivent toujours être effectués par deux personnes minimum.

Risque de dommages matériels dus aux champs magnétiques

Les haut-parleurs produisent un champ magnétique statique. Observe donc une distance suffisante par rapport aux appareils qui risqueraient d'être perturbés ou endommagés par un champ magnétique externe.

Utilisation de trépieds

En cas de montage de l'appareil sur un trépied, veillez à ce qu'il soit stable et que le poids de l'appareil ne dépasse pas la capacité admissible du trépied.

enceinte passive

4.1 Conseils pour utiliser les haut-parleurs

Les haut-parleurs doivent être positionnés de manière à ce que leurs signaux sons puissant atteignent le public sans entrave. Il est souvent utile de placer les haut-parleurs sur des statifs pour obtenir une reproduction sonore plus régulière sur l'ensemble de l'auditoire à portée maximale.

Utilisez uniquement des câbles de haute qualité pour le branchement de vos appareils. C'est la seule manière d'obtenir une qualité de son optimale.

Les sasages s'obtiennent lorsque la puissance en watts et l'impédance des haut-parleurs correspondant aux exigences de l'amplificateur. Tenez toujours compte des données techniques des haut-parleurs raccordés! La limite inférieure de l'impédance minimale de sortie de l'amplificateur ne doit pas être dépassée par la charge totale des haut-parleurs raccordés. La puissance de sortie RMS max. de l'amplificateur devrait dépasser la charge admissible des haut-parleurs raccordés de 50%

Si vous entendez un son distordu pendant le fonctionnement, ou l'amplificateur ou le haut-parleur est surcharge, ce qui peut causer des dommages matériels permanents. Baissez immédiatement le volume.

Achat 115M

TH·MANN MUSIC IS OUR PASSION

4.2 Suspension de l'enceinte

Pour suspendre l'enceinte à des dispositifs spéciaux de suspension (mode suspension), des rails aéroquip ou rails d'accroche (flytracks) sont intégrés sur le dessus du boîtier. Des œillets pour corde de sécurité (double studs) peuvent être vissés ou encliquetés sur ces rails. Vérifie la jonction des œillets pour corde de sécurité à l'enceinte avant d'utiliser le mode suspension.

Il est possible d'incliner l'enceinte à l'aide d'un œillet supplémentaire monté au dos du caisson. Il ne faut pas utiliser cet œillet supplémentaire pour assumer la charge totale à suspendre à lui seul.

enceinte passive

1, 2 Deux connexions NL4 (power twist) branchées en parallèle à l'arrière

D'autres connexions NL4 se trouvent sur la face supérieure et sur la face inférieure de l'appareil.

D'autres informations portant sur le branchement des connexions NL4 se trouvent à l'arrière de l'appareil.

Connecteur à enrichir de type NL4 pour le raccordement des haut-parleurs

L'illustration ci-contre montre le brochage des connecteurs NL4 verrouillables.

Achat 115M

Th·mann MUSIC IS OUR PASSION

5 Données techniques

Équipement 1 × haut-parleur basses fréquences 15 pouces, enceinte néodymese satellite 1,4 pouces (avec bobine d'oscillation 3 pouces)
Connexions d'entrée 2 × prises NL4 (Power Twist)
Plage de fréquences 60 Hz ... 17 kHz (-3 dB)
Charge max. 350 W (RMS), 1400 W (crête)
Sensibilité (1 W / 1 m) 131 dB
Impédance nominale 8 Ω
Angle de dispersion (V × H) 60° × 40° (pavillon)

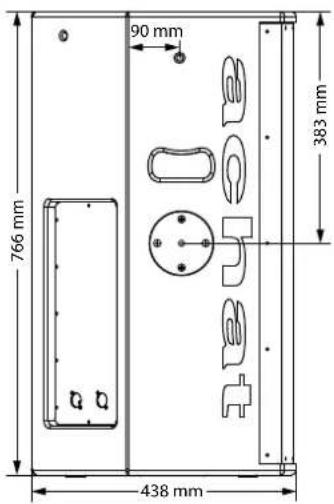

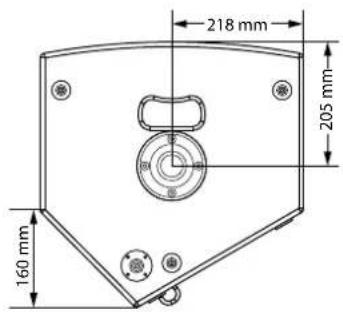

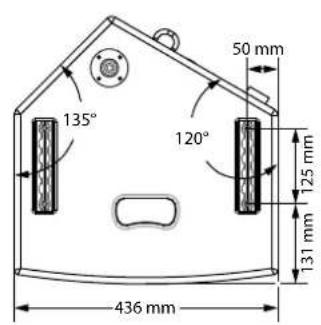

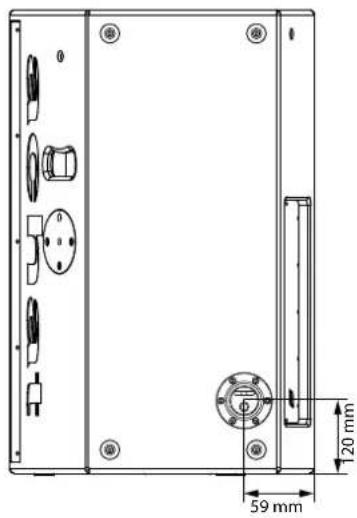

Dimensions (L × H × P) 436 mm × 766 mm × 438 mm
Poids 32 kg
Conditions d'environnement Plage de température 0 °C...40 °C
Humidité relative 20%...80% (sans condensation)

enceinte passive

Informations complémentaires

Moniteur incliné Oui
Couleur Noir
Support en U Supports en U appropriés disponibles en option (n° art. 258815)
Housse de protection Housse de protection appropriée disponible en option (n° art. 249422)

Achat 115M

Th·Mann MUSIC IS OUR PASSION

enceinte passive

6 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien appareil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.
