Achat 115 Sub A - Haut-parleur The Box Pro - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses actif
Marque	The Box Pro
Modèle	Achat 115 Sub A
Haut-parleur	15 pouces (1 × haut-parleur de basses fréquences)
Puissance RMS	750 W
Puissance crête	3000 W
Réponse en fréquence	45 Hz – 200 Hz
Niveau de pression sonore max	130 dB
High Cut réglable	55 – 200 Hz
Low Cut (fixe)	28 Hz
Inverseur de phase	Oui (180°)
Connexions entrée	1 × XLR (LINE IN), 1 × Power Twist (AC INPUT)
Connexions sortie	1 × XLR (LINE OUT), 1 × XLR (125 Hz HPF OUT), 1 × Power Twist (AC OUTPUT)
Impédance d'entrée	20 kΩ symétrique / 10 kΩ asymétrique
Rapport signal/bruit	≥ 88 dB (pondéré A)
Alimentation	230 V ~ 50 Hz
Consommation (statique)	21 W ± 3 W
Consommation (1/8 puissance)	180 W ± 10 %
Dimensions (L × H × P)	550 mm × 435 mm × 680 mm
Poids	32,5 kg
Couleur	Noir
Roulettes	En option (réf. 243578)
Housse de protection	En option (réf. 250075 / 278185)
Conditions d'utilisation	Intérieur, 0 °C – 40 °C, 20% – 80% HR (sans condensation)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de solvants ou de produits abrasifs.
Sécurité	Ne pas ouvrir l'appareil (tensions dangereuses). Utiliser uniquement en intérieur. Éviter l'humidité et les sources de chaleur. Fixer solidement contre les chutes.
Pièces détachées et réparabilité	Contacter le service client Thomann pour les pièces de rechange et réparations.
Informations générales	Notice disponible sur www.thomann.de. Garantie selon conditions du vendeur.

FOIRE AUX QUESTIONS - Achat 115 Sub A The Box Pro

Comment brancher le caisson Achat 115 Sub A ?

Branchez le câble d'alimentation sur la prise AC INPUT (Power Twist). Reliez la source audio (table de mixage, etc.) à l'entrée LINE IN (XLR). Vous pouvez chaîner d'autres enceintes via LINE OUT ou HPF OUT. Assurez-vous que l'interrupteur POWER est sur OFF avant de connecter.

Comment régler le High Cut ?

Tournez le bouton HIGH CUT pour ajuster la fréquence de coupure haute entre 55 et 200 Hz. Cela permet d'adapter le subwoofer aux satellites et à la pièce. Une valeur typique est autour de 100-120 Hz.

Que faire si le caisson ne produit aucun son ?

Vérifiez que l'appareil est sous tension (LED POWER allumée). Contrôlez les câbles audio et l'alimentation. Assurez-vous que le volume (VOLUME) n'est pas au minimum. Testez avec une autre source. Si la LED PEAK clignote, le signal est saturé ; réduisez le niveau d'entrée.

À quoi sert l'inverseur de phase ?

L'interrupteur PHASE inverse la polarité du signal de 180°. Utilisez-le pour éviter les annulations de phase entre le subwoofer et les enceintes principales, surtout si elles sont situées à des distances différentes. Essayez les deux positions et gardez celle qui donne le son le plus plein.

Comment utiliser la sortie HPF OUT ?

La sortie 125 Hz HPF OUT transmet les fréquences supérieures à 125 Hz. Branchez-y des enceintes satellites pour dédier les basses au subwoofer. Cela évite de surcharger les petites enceintes avec des graves.

Puis-je empiler plusieurs subwoofers ?

Oui, vous pouvez chaîner plusieurs Achat 115 Sub A via LINE OUT et AC OUTPUT. Veillez à ne pas dépasser la puissance totale du secteur. Utilisez l'inverseur de phase sur les unités supplémentaires si nécessaire.

Quelle est la puissance consommée en veille ?

En fonctionnement statique, l'appareil consomme environ 21 W ± 3 W. En utilisation normale (1/8 de la puissance), il consomme 180 W ± 10 %. Éteignez l'appareil avec l'interrupteur POWER lorsqu'il n'est pas utilisé.

Le caisson est très lourd, comment le transporter ?

Le poids est de 32,5 kg. Il est recommandé de le transporter à deux. Vous pouvez ajouter des roulettes en option (réf. 243578) pour faciliter les déplacements. Utilisez toujours une prise ferme et évitez de le faire basculer.

Comment entretenir le caisson ?

Nettoyez le boîtier avec un chiffon sec et non pelucheux. N'utilisez pas de produits chimiques ou abrasifs. Vérifiez régulièrement les câbles et les connexions. Rangez l'appareil dans un endroit sec et à l'abri de la poussière.

Que faire si la LED PEAK reste allumée en permanence ?

Cela indique une saturation du signal d'entrée. Baissez le volume de la source ou le bouton VOLUME du caisson. Si le problème persiste, vérifiez que le câble audio n'est pas endommagé et que la source ne produit pas un niveau trop élevé.

MODE D'EMPLOI Achat 115 Sub A The Box Pro

Téléphone : [phone]

Courriel: [e-mail]

1 Remarques générales.... 4

1.1 Informations complémentaires.... 5 1.2 Conventions typographiques.... 6 1.3 Symboles et mots-indicateurs.... 6

2 Consignes de sécurité.... 9

3 Performances.... 12

4 Installation.... 13

4.1 Conseils pour utiliser les haut-parleurs.... 15

5 Connexions et éléments de commande.... 16

6 Données techniques.... 19

7 Câbles et connecteurs.... 22

8 Protection de l'environnement.... 25

Achat 115 Sub A

th·mann MUSIC IS OUR PASSION

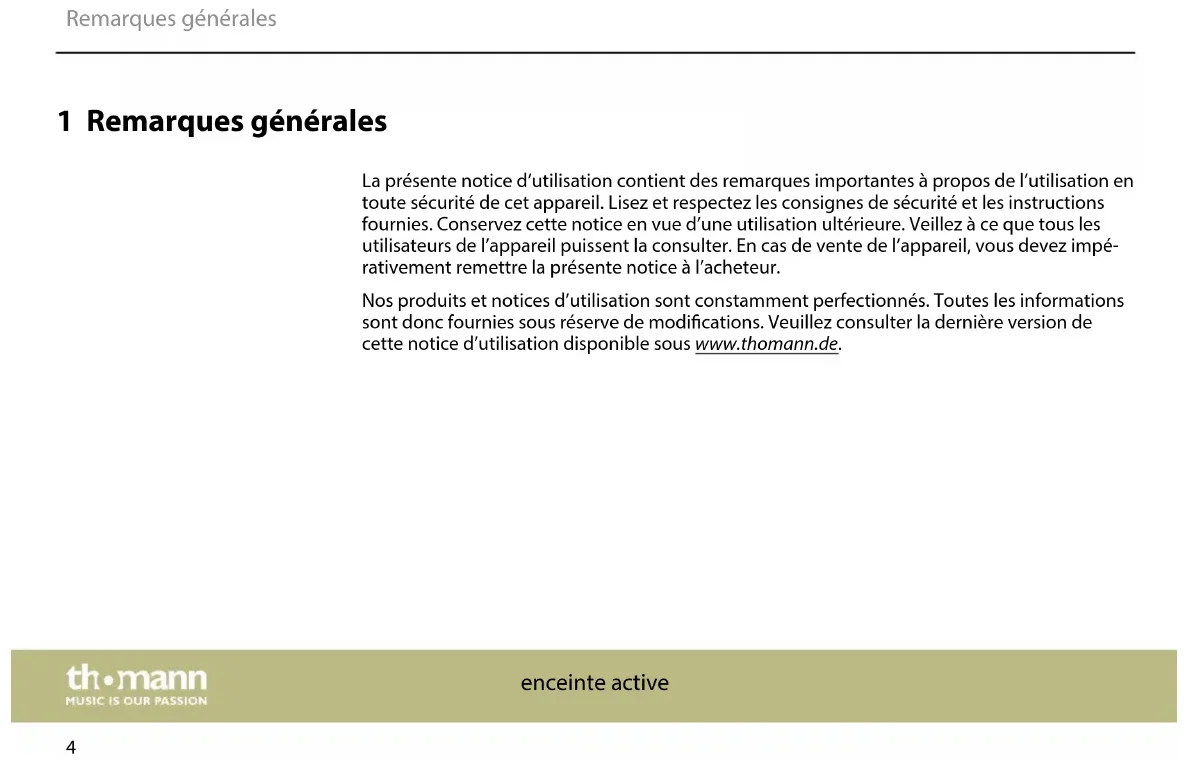

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants :

Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous intéressent.
Guides en ligne	Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous avez des problèmes avec l'appareil, notre service clients sera heureux de vous aider.

Achat 115 Sub A

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.

Exemples : bouton [VOLUME], touche [Mono].

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Terme générique Signification

DANGER ! Cette association du symbole et du terme générique renvoieà une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.

AVERTISSEMENT ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée.

ATTENTION ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée.

REMARQUE ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

Achat 115 Sub A

Symbole d'avertissement type de danger

Avertissement : tension électrique dangereuse.

Avertissement : charge suspendue.

Avertissement : emplacement dangereux.

Utilisation conforme

Cet appareil est conçu pour la sonorisation. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer. Ne laissez jamais des enfants seuls utiliser des appareils électriques.

ACHAT 115 SUB A

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pièces sous haute tension sont installées à l'intérieur de l'appareil. Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitent aucun entretien de la part de l'utilisateur. N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.

Décharge électrique due à un court-circuit

Utilisez toujours un câble d'alimentation électrique à trois fils et isolé correctement. Ne modifiez pas le câble d'alimentation. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veuillez contacter votre électricien agréé.

Risque de traumatismes auditifs

L'appareil peut produire un volume sonore susceptible de provoquer des troubles auditifs temporaires ou permanents. En cas d'exposition prolongée, même à des niveaux apparemment faibles, il peut provoquer des traumatismes auditifs. Diminuez le volume dès que vous percevez l'apparition d'acouphènes ou de perte auditive. Si cela n'est pas possible, éloignez-vous de la source sonore ou utilisez une protection auditive suffisante.

Risque d'incendie

Ne recouvrez jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.

Conditions d'utilisation

L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p. ex. après le transport par temps froid). Les dépôts de poussière et salissures à l'intérieur de peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintenu régulièrement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autres dysfonctionnements.

Alimentation électrique

Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé. Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.

Formation possible de taches

Le plastifiant contenu dans les pieds en caoutchouc de ce produit peut éventuellement réagir avec le revêtement de votre parquet, sol linoléum, stratifié ou PVC et provoquer des taches sombres qui ne partent pas. En cas de doute, ne posez pas les pieds en caoutchouc directement sur le sol, mais utilisez des patins en feutre ou un tapis.

Achat 115 Sub A

th·mann MUSIC IS OUR PASSION

3 Performances

Caisson de basses actif 15 pouces avec 750 W • Réponse en fréquence de 45 à 200 Hz • Niveau maximal de la pression sonore : 130 dB • High Cut réglable • Inverseur de phase • Raccordements réalisables - Entrée/sortie XLR et sortie XLR top

• Prises d'entrée et de sortie verrouillables (Power Twist) pour l'alimentation électrique

Housse de protection (non incluse dans la livraison) disponible sous les numéros d'article 250075 et 278185

• Roulettes (non inclues dans la livraison) disponibles sous le numéro d'article 243578

4 Installation

Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.

Risque de blessures par la chute de l'appareil

Assurez-vous que le montage soit conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l'appareil à l'aide d'une seconde fixation, par exemple un câble de retenue ou une chaîne de sécurité.

Achat 115 Sub A

Risque de blessures en raison du poids élevé

En raison du poids élevé de l'appareil, le transport et le montage doivent toujours être effectués par deux personnes minimum.

Risque de dommages matériels dus aux champs magnétiques

Les haut-parleurs produisent un champ magnétique statique. Observez donc une distance suffisante par rapport aux appareils qui risqueraient d'être perturbés ou endommagés par un champ magnétique externe.

4.1 Conseils pour utiliser les haut-parleurs

Les haut-parleurs doivent être positionnés de manière à ce que leurs signaux sons puissent atteindre le public sans entrave. Il est souvent utile de placer les haut-parleurs sur des statifs pour obtenir une reproduction sonore plus régulière sur l'ensemble de l'auditoire à portée maximale.

Utilisez uniquement des câbles de haute qualité pour le branchement de vos appareils. C'est la seule manière d'obtenir une qualité de son maximale.

Si vous entendez un son distordu pendant le fonctionnement, l'enceinte active est surchargée, ce qui peut causer des dommages matériels permanents. Baissez immédiatement le volume.

Achat 115 Sub A

5 Connexions et éléments de commande

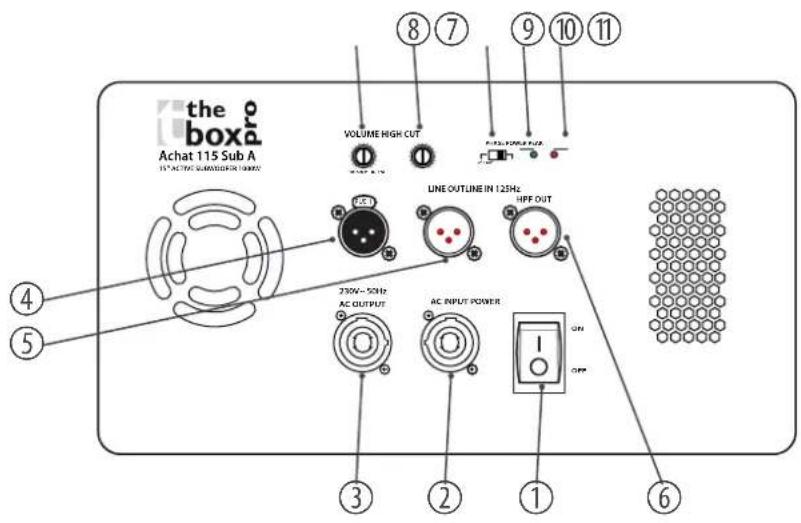

the o boxa Achat 115 Sub A IF: ACTIVE SUBSTATION DIMENSION VOLUME HIGH CUT LINE OUTLINE IN 125Hz HPF OUT 250W-50Hz AC OUTPUT AC INPUT POWER ON OFF ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪

1 [POWER ON/OFF]

Interrupteur électrique de mise en marche ou en arrêt de l'appareil.

2 [AC INPUT]

Prise d'entrée bleue verrouillable (Power Twist).

3 [AC OUTPUT]

Prise de sortie grise verrouillable (Power Twist). Cette sortie est mise en boucle à partir de la prise d’entrée bleue [AC INPUT]. L'alimentation d'autres éléments peut être connectée ici à leur prise d’entrée bleue [AC INPUT].

4 [LINE IN]

Entrée de signal Line, conçue comme prise XLR.

5 [LINE OUT]

Sortie LINE pour le raccordement d'autres haut-parleurs, fiche XLR.

6 [125 Hz HPF OUT]

Sortie pour le raccordement de haut-parleurs satellites, conçue comme connecteurs du type XLR. Des parties de signal audio sont transmises sur cette sortie avec une fréquence de plus de 125 Hz.

Achat 115 Sub A

th·mann MUSIC IS OUR PASSION

7 [Volume]

Bouton de réglage du volume.

8 [HIGH CUT]

Bouton de réglage de la fréquence du filtre passe-haut sur une plage de 55 à 200 Hz.

9 [PHASE]

Cet interrupteur décale de 180° la position de la phase du signal de subwoofer. Cela permet d'éviter les effets d'annulation indésirables lorsque d'autres haut-parleurs sont utilisés.

10 LED [POWER]

Indicateur de fonctionnement. Cette LED est allumée en permanence en mode normal et s'éteint lorsque le subwoofer est éteint.

11 LED [PEAK]

Signale une saturation. Le niveau du signal d'entrée est trop élevé si la LED vacille ou est allumée.

6 Données techniques

Équipement 1 × haut parleur basses fréquences 15 pouces
Connexions d'entrée LINE IN 1 × prise XLR
		Alimentation électrique 1 × prise d'entrée verrouillable (Power Twist)
Impédance d'entrée	20 kΩ, symétrique, 10 kΩ, asymétrique
Connexions de sortie LINE OUT	1 × connecteur du type XLR
	Alimentation en tension, autres appareils	1 × prise d'entrée verrouillable (Power Twist)
Puissance de sortie RMS : 750 W	Crête : 3000 W
Plage de fréquences 45 Hz ... 200 Hz
Fréquence de coupure Low cut : 28 Hz, High cut : 55 ... 200 Hz, réglable
Rapport signal/bruit ≥88 dB (pondéré en A)

Achat 115 Sub A

Niveau max. de pression sonore (SPL)	130 dB
Puissance consommée 21 W ± 3 W (statique), 180 W ± 10 % (1/8 puissance)
Courant de démarrage 1,5 A
Tension d'alimentation	230 V ~50 Hz
Dimensions (L × H × P) 550 mm × 435 mm × 680 mm
Poids 32,5 kg
Conditions d'environnement Plage de température 0 °C...40 °C
		Humidité relative 20%...80% (sans condensation)

Informations complémentaires

Amplificateur de puissance multicanal	Non
Roues En option
Couleur Noir

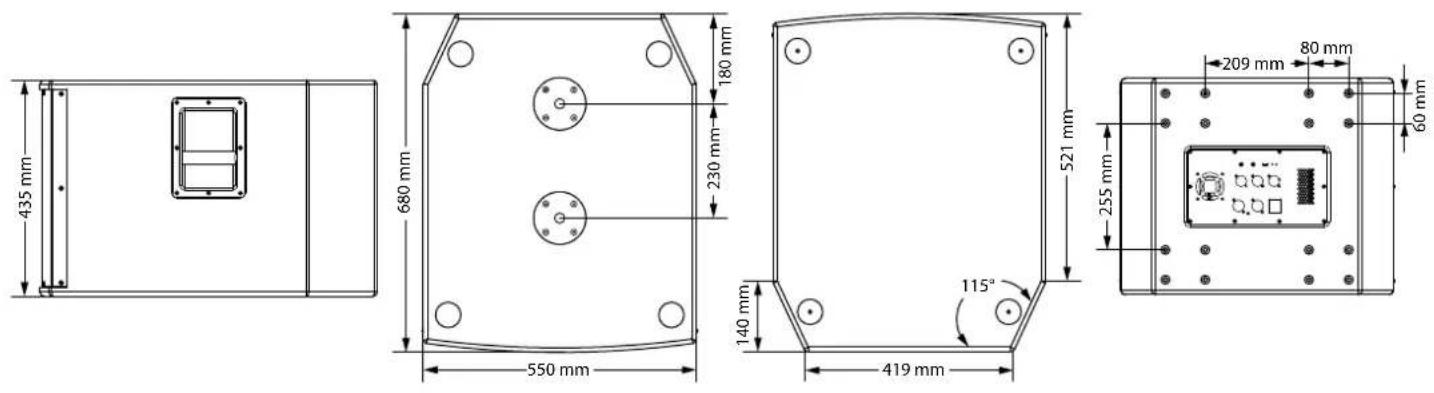

435 mm 680 mm 180 mm 230 mm 550 mm 140 mm 419 mm 115° 521 mm 255 mm 209 mm 80 mm 60 mm

Achat 115 Sub A

Préambule

Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience sonore parfaite soit garantie.

Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières. Même si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un amplificateur détruit, un court-circuit ou « seulement » une qualité de transmission médiocre.

Transmission symétrique et transmission asymétrique

La transmission asymétrique est utilisée surtout dans le domaine semi-professionnel et hi-fi. Les câbles d'instrument à deux conducteurs (un fil plus blindage) sont des exemples typiques de la transmission asymétrique. Un conducteur sert de masse et de blindage, le signal utile est transmis sur le second conducteur.

La transmission asymétrique est sensible aux interférences électromagnétiques, particulièrement dans le cas de faibles niveaux (émis par les microphones, par exemple) ou de câbles longs.

enceinte active

C'est pourquoi on préfère la transmission symétrique dans le milieu professionnel, car celle-ci permet la transmission des signaux utiles sans interférences même sur de longues distances. Dans le cas d'une transmission symétrique, un autre conducteur s'ajoute aux conducteurs pour la masse et le signal utile. Celui-ci transmet également le signal utile, mais en opposition de phase de 180 degrés.

Comme les interférences exercent le même effet sur les deux conducteurs, une soustraction des signaux en opposition de phase neutralise complètement les interférences. Il en résulte le signal utile pur sans interférences.

Fiche XLR (symétrique)

1 3 4 2

1 Masse, blindage

4 Blindage au boîtier de la fiche (option)

Achat 115 Sub A

Fiche XLR (asymétrique)

1 Masse, blindage 2 Signal 3 Ponté avec broche 1

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien appareil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.

Achat 115 Sub A

th·mann MUSIC IS OUR PASSION

Remarques

th·mann MUSIC IS OUR PASSION

enceinte active
