Caractéristiques	Détails
Type de produit	Haut-parleur
Puissance de sortie	108 Watts
Fréquence de réponse	40 Hz - 20 kHz
Impédance	8 Ohms
Connectivité	Entrée RCA, XLR, Jack 6.35 mm
Dimensions	Dimensions compactes pour un usage polyvalent
Poids	Poids léger pour un transport facile
Utilisation recommandée	Idéal pour les événements, concerts, et installations fixes
Maintenance	Nettoyage régulier de la grille et vérification des connexions
Sécurité	Éviter l'exposition à l'humidité et aux températures extrêmes
Informations générales	Vérifier la compatibilité avec les équipements audio existants

FOIRE AUX QUESTIONS - Achat 108 CXA The Box Pro

Comment connecter The Box Pro Achat 108 CXA à mon appareil?

Pour connecter votre haut-parleur The Box Pro Achat 108 CXA, utilisez un câble XLR ou jack 6,35 mm pour le branchement audio. Si vous utilisez une connexion Bluetooth, activez le Bluetooth sur votre appareil et sélectionnez 'The Box Pro Achat 108 CXA' dans la liste des appareils disponibles.

Quels types de câbles sont compatibles avec The Box Pro Achat 108 CXA?

The Box Pro Achat 108 CXA est compatible avec des câbles XLR, jack 6,35 mm et RCA. Assurez-vous d'utiliser des câbles de bonne qualité pour un meilleur son.

Comment régler le volume de The Box Pro Achat 108 CXA?

Le volume peut être réglé à l'aide du bouton de volume situé sur le panneau avant de l'appareil. Vous pouvez également ajuster le volume de votre source audio pour un contrôle supplémentaire.

Que faire si le son de The Box Pro Achat 108 CXA est faible?

Vérifiez que le volume est suffisamment élevé sur l'appareil et sur la source audio. Assurez-vous également que le câble est correctement connecté et en bon état. Si le problème persiste, testez avec un autre câble ou une autre source audio.

The Box Pro Achat 108 CXA ne s'allume pas, que faire?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous que l'interrupteur d'alimentation est en position 'ON'. Si l'appareil ne s'allume toujours pas, contactez le service client pour assistance.

Comment nettoyer The Box Pro Achat 108 CXA?

Pour nettoyer le haut-parleur, éteignez-le et débranchez-le. Utilisez un chiffon doux et sec pour essuyer la surface. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le revêtement.

Puis-je utiliser The Box Pro Achat 108 CXA en extérieur?

The Box Pro Achat 108 CXA est conçu principalement pour un usage en intérieur. Si vous devez l'utiliser à l'extérieur, assurez-vous de le protéger des intempéries et de l'humidité.

Quelle est la garantie de The Box Pro Achat 108 CXA?

The Box Pro Achat 108 CXA est généralement fourni avec une garantie de 2 ans. Veuillez consulter la documentation fournie avec votre produit pour les détails exacts de la garantie.

MODE D'EMPLOI Achat 108 CXA The Box Pro

Achat 108CXA 31 Remarques générales La présente notice d’utilisation contient des remarques importantes à propos de l’utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d’une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l’appareil puissent la consulter. En cas de vente de l’appareil, vous devez impé‐ rativement remettre la présente notice à l’acheteur. Nos produits sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Cette section donne un apperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation. Symboles et mots-indicateurs Remarques générales

enceinte active pleine-bande 4Terme générique Signification DANGER ! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. AVERTISSEMENT ! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée. ATTENTION ! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée. REMARQUE ! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle- ci ne peut être évitée. Remarques générales

Achat 108CXA 5Symbole d'avertissement Type de danger Avertissement en cas de tension électrique dangereuse. Avertissement en cas de charge suspendue. Avertissement en cas d'emplacement dangereux. Remarques générales

enceinte active pleine-bande 62 Consignes de sécurité Cet appareil est conçu pour la sonorisation. Utilisez l’appareil uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation. Toute autre utilisation, de même qu’une utilisation sous d’autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme. L’appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capa‐ cités physiques, sensorielles et mentales et disposant des connaissances et de l’expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l’appareil sous la surveillance ou la direction d’une personne chargée de leur sécurité. Utilisation conforme Consignes de sécurité

Achat 108CXA 7DANGER ! Dangers pour les enfants Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d’étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer. Ne laissez jamais des enfants seuls utiliser des appareils électriques. DANGER ! Décharge électrique due aux tensions élevées circulant à l’intérieur de l’appareil Des pièces sous haute tension sont installées à l’intérieur de l’appareil. Ne démontez jamais les caches de protection. Les pièces à l’intérieur de l’appareil ne nécessitent aucun entretien de la part de l’utilisateur. Consignes de sécurité

enceinte active pleine-bande 8DANGER ! Décharge électrique due à un court-circuit Utilisez toujours un câble d’alimentation électrique à trois fils et isolé correcte‐ ment avec une fiche à contacts de protection. Ne modifiez ni le câble d’alimenta‐ tion ni la fiche électrique. En cas de non-respect, il y a risque de décharge élec‐ trique et danger d’incendie et de mort. En cas de doute, veuillez contacter votre électricien agréé. ATTENTION ! Risque de traumatismes auditifs L’appareil peut produire un volume sonore susceptible de provoquer des trou‐ bles auditifs temporaires ou permanents. En cas d’exposition prolongée, même à des niveaux apparemment faibles, il peut provoquer des traumatismes auditifs. Diminuez le volume dès que vous percevez l’apparition d’acouphènes ou de perte auditive. Si cela n’est pas possible, éloignez-vous de la source sonore ou uti‐ lisez une protection auditive suffisante. Consignes de sécurité

Achat 108CXA 9REMARQUE ! Risque d’incendie Ne recouvrez jamais l'appareil ou ses fentes d’aération. Ne montez pas l’appareil à proximité directe d’une source de chaleur. Tenez l’appareil éloigné des flammes nues. REMARQUE ! Conditions d’utilisation L’appareil est conçu pour une utilisation en intérieur. Pour ne pas l’endommager, n’exposez jamais l’appareil à des liquides ou à l’humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Consignes de sécurité

enceinte active pleine-bande 10REMARQUE ! Alimentation électrique Avant de raccorder l’appareil, contrôlez si la tension indiquée sur l’appareil corres‐ pond à la tension de votre réseau d’alimentation local et si la prise de courant est équipée d’un disjoncteur différentiel. En cas de non-observation, l’appareil pour‐ rait être endommagé et l’utilisateur risquerait d’être blessé. Lorsqu’un orage s’annonce ou que l’appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d’incendie. Consignes de sécurité

Achat 108CXA 113 Performances Caractéristiques particulières de l’appareil n Raccordements réalisables : prise jack combinée XLR en 6,35-mm pour entrée de signal, fiche XLR pour sortie de signal. n Variateur de volume n Filtre passe-haut commutable pour supprimer les basses fréquences n Commutateur de la tension électrique n Bride pour pied, 36 mm sur la face inférieure n Points de suspension M10 n Matériel de fixation requis pour la suspension verticale : étriers en L et U disponibles en option n Laqué noir structuré Performances

enceinte active pleine-bande 124 Installation Sortez l’appareil de son emballage et vérifiez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage afin de protéger l’appareil des secousses, de la poussière et de l’humidité pendant le transport et l’entreposage. Etablissez les connexions tant que l’appareil n’est pas branché. Pour toutes les connexions, uti‐ lisez des câbles de qualité qui doivent être les plus courts possibles. AVERTISSEMENT ! Risque de blessure par chute d'objets Assurez-vous que le montage soit conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l’appareil à l’aide d’une seconde fixation, par exemple un câble de retenue ou une chaîne de sécurité. Installation

Achat 108CXA 13REMARQUE ! Risque de dommages matériels dus aux champs magnétiques Les haut-parleurs produisent un champ magnétique statique. Observez donc une distance suffisante par rapport aux appareils qui risqueraient d’être perturbés ou endommagés par un champ magnétique externe. REMARQUE ! Utilisation de trépieds En cas de montage de l’appareil sur un trépied, veillez à ce qu’il soit stable et que le poids de l’appareil ne dépasse pas la capacité admissible du trépied.

4.1 Brochage des connecteurs

Les fiches XLR et jack peuvent être branchées en symétrique ou asymétrique. Les diverses pos‐ sibilités vous seront présentées par la suite dans une vue d’ensemble. Installation

enceinte active pleine-bande 14Les prises XLR servent aux signaux d’entrées, les fiches XLR aux sorties de signaux. Le dessin et le tableau montrent le brochage XLR. Branchement symétrique : 1 Terre 2 Signal positif (+), point chaud 3 Signal négatif (–), point froid Branchement asymétrique : 1 Terre 2 Signal 3 ponté avec broche 1 Connexions XLR pour entrées et sorties de signaux Installation

Achat 108CXA 15Le dessin et le tableau montrent le brochage de la fiche jack 6,35 mm. Branchement asymétrique (fiche jack, mono) : 1 Signal 2 Terre Branchement asymétrique (fiche jack, stéréo) : 1 Signal 2, 3 Masse Fiche jack pour entrées et sor‐ ties de signal Installation

enceinte active pleine-bande 16Branchement symétrique (fiche jack, stéréo) : 1 (pointe) Signal positif (+), point chaud 2 (anneau) Signal négatif (–), point froid 3 (manchon) Terre

4.2 Conseils pour utiliser les haut-parleurs

Les haut-parleurs doivent être positionnés de manière à ce que leurs signaux sons puissent atteindre le public sans entrave. Il est souvent utile de placer les haut-parleurs sur des statifs pour obtenir une reproduction sonore plus régulière sur l'ensemble de l'auditoire à portée maximale. Utilisez uniquement des câbles de haute qualité pour le branchement de vos appareils. C'est la seule manière d'obtenir une qualité de son maximale. Si vous entendez un son distordu pendant le fonctionnement, l'enceinte active est surchargée, ce qui peut causer des dommages matériels permanents. Baissez immédiatement le volume. Installation

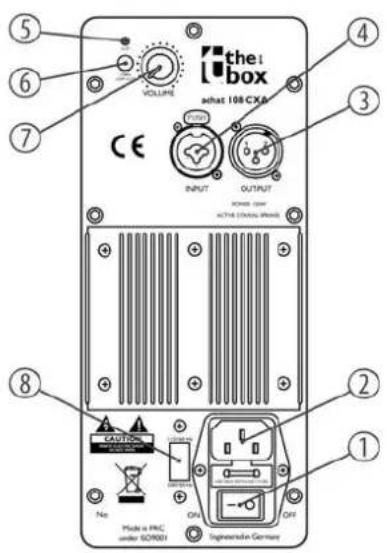

Achat 108CXA 175 Connexions et éléments de commande 1 ON/OFF (marche/arrêt) L’appareil est mis en marche ou en arrêt avec ce commutateur (interrupteur d’ali‐ mentation électrique). 2 Raccordement de la tension d’alimentation Connecteur d’alimentation CEI avec porte-fusible pour l’alimentation électrique. Si le fusible venait à fondre, il faut le remplacer par un nouveau fusible de même type. Débranchez auparavant l’appareil de l’alimentation électrique. 3 OUTPUT Sortie de signal Line, fiche XLR. 4 INPUT Entrée de signal Line, prise jack combinée XLR/6,35 mm. 5 CLIP Signale une saturation (clipping). Dans ce cas, le niveau du signal d’entrée Line est trop élevé. Connexions et éléments de commande

enceinte active pleine-bande 186 LOW CUT 120 Hz (passe-haut) Interrupteur pour masquer les basses fréquences inférieures à 120 Hz. 7 VOLUME Bouton de réglage du volume.

115 V / 230 V (AC) Commutateur de la tension électrique. Lors du branchement, veillez au réglage cor‐ rect de ce commutateur en fonction de la tension électrique disponible sur le lieu de fonctionnement. Ne procédez à la commutation que lorsque l’appareil est éteint. Utilisez un tournevis adéquat pour cela. Connexions et éléments de commande

Achat 108CXA 196 Données techniques Entrée Prise jack combinée XLR en 6,35 mm Impédance d’entrée 20 kΩ (symétrique), 10 kΩ (asymétrique) Sortie Fiche XLR Plage de fréquences 75 Hz…20 kHz Système enceinte active 2 voies pleine-bande avec filtre d’aiguillage intégré Equipement des enceintes 1 × haut-parleur basses fréquences 8 pouces, haut-parleur d’aigus de type conique 1 pouce Angle de dispersion 90° (radial) Distorsion LINE : < 3% Régulation Variateur (VOLUME) Puissance de sortie 150 W (RMS) Pression sonore maximale 118 dB Données techniques

enceinte active pleine-bande 20Alimentation en énergie 115 / 230 V (AC), 50/60 Hz Dimensions (L × H × P) 248 mm × 370 mm × 264 mm Poids 10,5 kg Données techniques

Achat 108CXA 217 Protection de l’environnement Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plas‐ tique et des emballages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu’ils soient recyclés. Tenez compte des remarques et des symboles sur l’emballage. Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques. Recyclez ce produit par l’intermédiaire d’une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune. Recyclage des emballages Recyclage de votre ancien appa‐ reil Protection de l’environnement
