Caractéristiques techniques	Haut-parleur actif avec une puissance de 200W, réponse en fréquence de 40Hz à 20kHz, impédance de 8 ohms.
Utilisation	Idéal pour les concerts, événements en plein air, et installations fixes dans des salles de spectacle.
Maintenance et réparation	Vérifier régulièrement les connexions et les câbles, nettoyer le boîtier avec un chiffon doux, faire appel à un professionnel pour les réparations internes.
Sécurité	Utiliser dans un environnement sec, éviter les expositions à l'humidité, ne pas dépasser la puissance recommandée pour éviter les dommages.
Informations générales	Garantie de 2 ans, poids de 15 kg, dimensions de 60 x 40 x 30 cm, disponible en noir.

FOIRE AUX QUESTIONS - Achat 212 H The Box Pro

Comment connecter mon haut-parleur The Box Pro Achat 212 H à un appareil Bluetooth ?

Pour connecter votre haut-parleur, activez le Bluetooth sur votre appareil, mettez le haut-parleur en mode de couplage en maintenant le bouton Bluetooth enfoncé jusqu'à ce que le voyant clignote, puis sélectionnez 'The Box Pro Achat 212 H' dans la liste des appareils disponibles.

Que faire si le son est faible ou distordu ?

Vérifiez le niveau du volume sur le haut-parleur et l'appareil source. Assurez-vous également qu'aucun objet n'entrave la sortie audio du haut-parleur.

Mon haut-parleur ne s'allume pas, que faire ?

Assurez-vous que le haut-parleur est chargé. Branchez-le sur une source d'alimentation et attendez quelques minutes. Si le problème persiste, contactez le support technique.

Comment réinitialiser mon haut-parleur The Box Pro Achat 212 H ?

Pour réinitialiser le haut-parleur, maintenez enfoncés le bouton d'alimentation et le bouton Bluetooth simultanément pendant environ 10 secondes jusqu'à ce que le voyant clignote rapidement.

Puis-je utiliser le haut-parleur avec un câble audio ?

Oui, vous pouvez connecter le haut-parleur à un appareil via un câble audio 3,5 mm. Branchez simplement le câble dans la prise AUX de votre haut-parleur et l'autre extrémité dans l'appareil source.

Le haut-parleur est-il résistant à l'eau ?

Vérifiez les spécifications du produit. Si le haut-parleur est étiqueté comme résistant à l'eau, il peut résister aux éclaboussures, mais évitez de l'immerger complètement dans l'eau.

Comment mettre à jour le firmware de mon haut-parleur ?

Visitez le site Web du fabricant pour télécharger la dernière mise à jour du firmware. Suivez les instructions fournies pour mettre à jour votre appareil via USB ou Bluetooth.

Que faire si le haut-parleur ne se connecte pas à mon appareil ?

Assurez-vous que le haut-parleur est en mode de couplage. Vérifiez également que votre appareil est à jour et que le Bluetooth est activé. Essayez de redémarrer les deux appareils.

Le haut-parleur peut-il être utilisé pour des appels téléphoniques ?

Oui, le haut-parleur The Box Pro Achat 212 H peut être utilisé pour des appels téléphoniques si votre appareil est connecté via Bluetooth. Assurez-vous que le microphone est activé.

Comment prolonger la durée de vie de la batterie de mon haut-parleur ?

Évitez de laisser le haut-parleur branché en permanence. Débranchez-le lorsqu'il est complètement chargé et utilisez des niveaux de volume modérés.

MODE D'EMPLOI Achat 212 H The Box Pro

1.1 Informations complémentaires 5 1.2 Symboles et mots-indicateurs 6

2 Consignes de sécurité 8 3 Performances 11 4 Installation 12

4.1 Conseils pour utiliser les haut-parleurs 13 4.2 Prises pour le câblage « basse sur 1 » 15 4.3 Connexion au système Achat 17

5 Données techniques. 19 6 Protection de l'environnement. 22

Achat 212 H-SUB

Th·mann MUSIC IS OUR PASSION

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

enceinte passive

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouvez beaucoup plus d'informations et de détails sur les points suivants:

Téléchargement Cette	notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vousMLSSENSIT.
Guides en ligne	Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous avez des problèmes avec l'appareil, notre service clients sera heures de vous aider.

Achat 212 H-SUB

TH·MANN MUSIC IS OUR PASSION

1.2 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Terme générique Signification
DANGER! Cette association du	symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.
ATTENTION! Cette association	du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée.
REMARQUE! Cette association	du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

enceinte passive

Symbole d'avertissement type de danger

Avertissement : emplacement dangereux.

Achat 212 H-SUB

Th·mann MUSIC IS OUR PASSION

2 Consignes de sécurité

Utilisation conforme

Cet appareil est conçu pour la sonorisation. Utilisez l'appareil uniquement selon l'utilisation prévue, celle décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

Sécurité

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébé ou de jeunes enfants. Danger d'étouffement! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer. Ne laissez jamais des enfants leurs utiliser des appareils électriques.

enceinte passive

Risque de traumatismes auditifs

L'appareil peut produire un volume sonore susceptible de provoquer des troubles auditifs temporaires ou permanents. En cas d'exposition prolongée, même à des niveaux apparemment faibles, il peut provoquer des traumatismes auditifs. Diminuez le volume dès que vous percevez l'apparition d'acouphènes ou de perte auditive. Si cela n'est pas possible, éloignez-vous de la source sonore ou utilisez une protection auditive suffisante.

Risque de blessures en raison du poids élevé

En raison du poids élevé de l'appareil, le transport et le montage doivent always effectués par deux personnes minimum.

Conditions d'utilisation

L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Evitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Evitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p. ex. après le transport par temps froid). Les dépôts de poussière et salissures à l'intérieur peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintenu régulièrement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autres dysfonctionnements.

Achat 212 H-SUB

Th·Mann MUSIC IS OUR PASSION

Formation possible de taches

Le plastifiant contenu dans les pieds en caoutchouc de ce produit peut eventuellement réagir avec le revêtement de votre parquet, sol linoléum, stratifié ou PVC et provoquer des taches sombres qui ne partent pas. En cas de doute, ne posez pas les pieds en caoutchouc directement sur le sol, mais utilisez des patins en feutre ou un tapis.

enceinte passive

3 Performances

Raccordements réalisables :

• 2 prises NL4 verrouillables (1+/1- vers la basse ; 2+/ 2- interconnectée)
• 2 prises NL4 verrouillables pour le câblage du système Achat (2+/2- vers laasse; 1 + / 1- interconnectée)

Laqué noir structuré

Achat 212 H-SUB

TH·MANN MUSIC IS OUR PASSION

4 Installation

Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.

Attention!

Risque de blessures en raison du poids élevé

En raison du poids élevé de l'appareil, le transport et le montage doivent toujours être effectués par deux personnes minimum.

enceinte passive

Risque de dommages matériels dus aux champs magnétiques

Les haut-parleurs produisent un champ magnétique statique. Observe donc une distance suffisante par rapport aux appareils qui risqueraient d'être perturbés ou endommagés par un champ magnétique externe.

4.1 Conseils pour utiliser les haut-parleurs

Les haut-parleurs doivent être positionnés de manière à ce que leurs signaux sons puissant atteignent le public sans entrave. Il est souvent utile de placer les haut-parleurs sur des statifs pour obtenir une reproduction sonore plus régulière sur l'ensemble de l'auditoire à portée maximale.

Utilisez uniquement des câbles de haute qualité pour le branchement de vos appareils. C'est la seule manière d'obtenir une qualité de son optimale.

Achat 212 H-SUB

th·mann MUSIC IS OUR PASSION

Les mêmes résultats s'obtiennent lorsque la puissance en watts et l'impédance des haut-parleurs correspondent aux exigences de l'amplificateur. Tenez toujours compte des données techniques des haut-parleurs raccordés! La limite inférieure de l'impédance minimale de sortie de l'amplificateur ne doit pas être dépassée par la charge totale des haut-parleurs raccordés. La puissance de sortie RMS max. de l'amplificateur devrait dépasser la charge admissible des haut-parleurs raccordés de 50%.

Si vous entendez un son distordu pendant le fonctionnement, ou l'amplificateur ou le haut-parleur est surchargé, ce qui peut causer des dommages matériels permanents. Baissez immédiatement le volume.

enceinte passive

4.2 Prises pour le câblage «assey sur 1

Afin de pouvoir utiliser les prises de câblage « basse sur 1 », tournez le capot de la zone de connexion de manière à ce que les évidements soient à l'horizontal.

Achat 212 H-SUB

TH·MANN MUSIC IS OUR PASSION

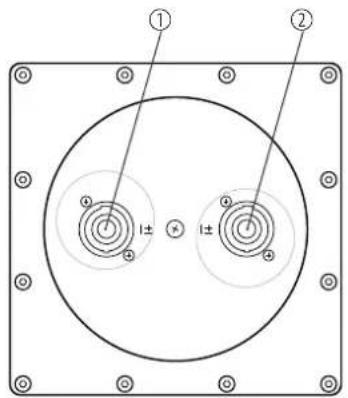

1, 2 Connexions NL4 branches en parallèle (1+/1- vers laasse; 2+/2- interconnectée)

Cette variante de connexion vous permet de raccorder directement la basse par un câble deux fils (fils 1+/1-). Si vous utilisez un câble quatre fils, vous pouvez utiliser des têtes ampli qui reçoivent le signal au niveau des fils 2+/2- et réalisent l'interconnexion par les fils 1+/1-. La basse est raccordée aux fils 1+/1- et interconnecte les fils 2+/2-. Peu importe l'ordre dans lequel les haut-parleurs sont raccordés. Respectez toutes l'impédance de charge minimale de l'amplificateur.

Connecteur à enrichir de type NL4 pour le raccordement des haut-parleurs

L'illustration ci-contre montre le brochage des connecteurs NL4 verrouillables.

enceinte passive

4.3 Connexion au système achat

Afin de pouvoir utiliser les connexions pour le câblage du système Achat, tournez le capot de la zone de connexion de manière à ce que les évidements soient à la verticale.

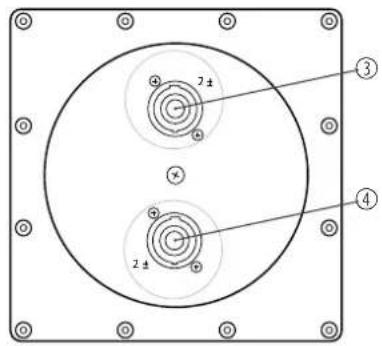

3,4 Connexions NL4 branches en parallèle (2+/ 2- vers la basse; 1+/1- interconnectée)

Achat 212 H-SUB

Th·Mann MUSIC IS OUR PASSION

Installation

Ces connexions simplifient le cablage avec des câbles à quatre fils, puisque leurs têtes ampli reçoivent les signaux au niveau des fils 1 + / 1 - et réalisent l'interconnexion par les fils 2 + / 2 -; la basse est raccordée aux fils 2 + / 2 - et interconnecte les fils 1 + / 1 -. Peu importe l'ordre dans lequel les haut-parleurs sont raccordés. Respectez toutefois l'impédance de charge minimale de l'amplificateur.

Connecteur à enrichir de type NL4 pour le raccordement des haut-parleurs

L'illustration ci-contre montre le brochage des connecteurs NL4 verrouillables.

enceinte passive

5 Données techniques

Équipement 2 × haut-parleur de sous-graves 12 pouces (bobine d'oscillation 4 pouces)
Connexions 2 × prise NL4 verrouillable (1+/1-) et2 × prise NL4 verrouillable (2+/2-) pour le câblage du système
Plage de fréquences 28 Hz ... 90 Hz (-3 dB)
Charge max. 800 W (RMS), 3200 W (Crête)
Niveau max. de pression sonore (SPL) 104 dB
Impédance nominale 8 Ω

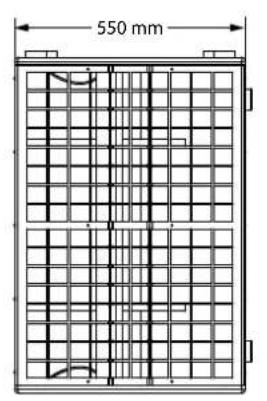

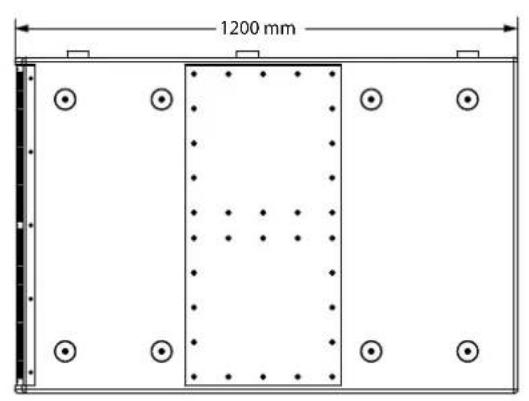

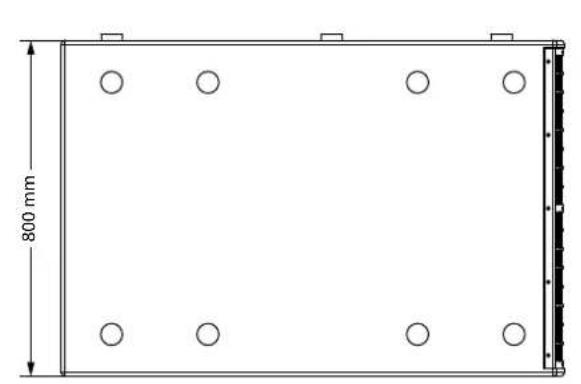

Dimensions (L × H × P) 550 mm × 800 mm × 1200 mm
Poids 86 kg
Conditions d'environnement Plage de température 0 °C...40 °C
Humidité relative 20%...80% (sans condensation)

Achat 212 H-SUB

Th·mann MUSIC IS OUR PASSION

Informations complémentaires

Construction Pavilion
Adapté pour mode suspendu Non
Dispositif pour fixation sur pied Non
Roues Non

enceinte passive

Achat 212 H-SUB

Th·mann MUSIC IS OUR PASSION

6 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien appareil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.
