DSX 115 - Haut-parleur The Box Pro - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte active large bande, système 2 voies
Modèle	DSX 115
Marque	The Box Pro
Haut-parleur graves	15 pouces avec bobine d'oscillation 3 pouces
Haut-parleur aigus	Compression 1 pouce
Puissance RMS	500 W
Puissance crête	2000 W
Classe d'amplification	Class-D & Class-AB
Réponse en fréquence	43 Hz - 19 kHz
Rapport signal/bruit (1m/W)	98 dB
Dispersion	90° x 60°
Niveau SPL max	136 dB
Entrées	2 x combo XLR/Jack 6,35 mm (Mic/Line), 1 x Jack 3,5 mm (Aux)
Sorties	1 x XLR (Line out)
Alimentation	230 V ~ 50 Hz, puissance consommée 430 W, fusible 3,15 A / 250 V
Dimensions (L x H x P)	455 mm x 740 mm x 425 mm
Poids	23,6 kg
Matériau du boîtier	Bois de haute qualité
Fonctions DSP	Programmes audio (Musique, Live, Voix, DJ), EQ 3 bandes, filtres passe-haut, indicateurs de niveau
Montage	Bride pour pied 35 mm, usage au sol ou sur trépied
Nettoyage	Chiffon sec et doux, ne pas utiliser de produits agressifs
Protection de l'environnement	Recyclage selon directive DEEE, ne pas jeter avec les déchets ménagers

FOIRE AUX QUESTIONS - DSX 115 The Box Pro

Comment puis-je connecter un microphone à l'enceinte DSX 115 ?

Utilisez une des deux entrées combo XLR/Jack 6,35 mm marquées INPUT 1 ou INPUT 2. Réglez le gain avec le bouton MAX INPUT correspondant en tournant dans le sens horaire pour augmenter l'amplification.

Que signifient les programmes DSP disponibles ?

Les programmes sont : MUSIC pour la musique, LIVE pour les performances live, SPEECH pour la voix parlée, et DJ pour les applications DJ. Vous pouvez les sélectionner via le bouton MASTER | PUSH FOR DSP.

Comment utiliser l'égaliseur 3 bandes intégré ?

Appuyez deux fois sur le bouton MASTER | PUSH FOR DSP pour accéder à l'égaliseur. Tournez le bouton pour choisir HIGH EQ, MID EQ ou LOW EQ, puis appuyez pour activer. Tournez ensuite pour ajuster le niveau de -12 dB à +12 dB.

Puis-je monter l'enceinte sur un pied ?

Oui, l'enceinte est équipée d'une bride de 35 mm pour montage sur trépied. Assurez-vous que le pied est stable et que sa capacité de charge est suffisante (poids de l'enceinte : 23,6 kg).

Comment activer la fonction de veille automatique ?

Cette fonction est présente uniquement sur le modèle DSX 110. Le DSX 115 ne dispose pas de cette fonction.

Quels câbles utiliser pour une connexion de qualité ?

Utilisez des câbles symétriques (XLR ou jack TRS) pour éviter les interférences. Pour les entrées Mic/Line, privilégiez des câbles blindés de bonne qualité.

Comment nettoyer l'enceinte ?

Utilisez un chiffon sec et doux. Pour les taches tenaces, humidifiez légèrement le chiffon. N'utilisez jamais de nettoyants, d'alcool ou de diluants.

Quelles sont les précautions de sécurité importantes ?

Ne démontez jamais le boîtier (tensions élevées). Utilisez un câble d'alimentation à trois fils avec prise de terre. Ne placez pas l'enceinte près de sources de chaleur. En cas d'orage, débranchez l'appareil.

Comment recycler l'enceinte en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Déposez-le dans un point de collecte agréé pour les déchets électroniques (DEEE). Conformez-vous à la réglementation locale.

Que faire si le son est distordu ?

Vérifiez les réglages de gain sur les entrées : réduisez le niveau MAX INPUT. Assurez-vous que le volume général n'est pas trop élevé. Consultez aussi l'égailiseur pour ajuster les fréquences.

MODE D'EMPLOI DSX 115 The Box Pro

DSX 110, DSX 112, DSX 115

enceinte active

Musikhaus Thomann

Thomann GmbH

1.1 Informations complémentaires 5 1.2 Conventions typographiques 6 1.3 Symboles et mots-indicateurs 6

2 Consignes de sécurité 9 3 Performances 14 4 Mise en service 15 5 Connexions et éléments de commande 17 6 Fonctions DSP 24 7 Données techniques 26 8 Cables et connecteurs 33 9 Nettoyage 37 10 Protection de l'environnement 38

DSX 110, DSX 112, DSX 115

Th·mann MUSIC IS OUR PASSION

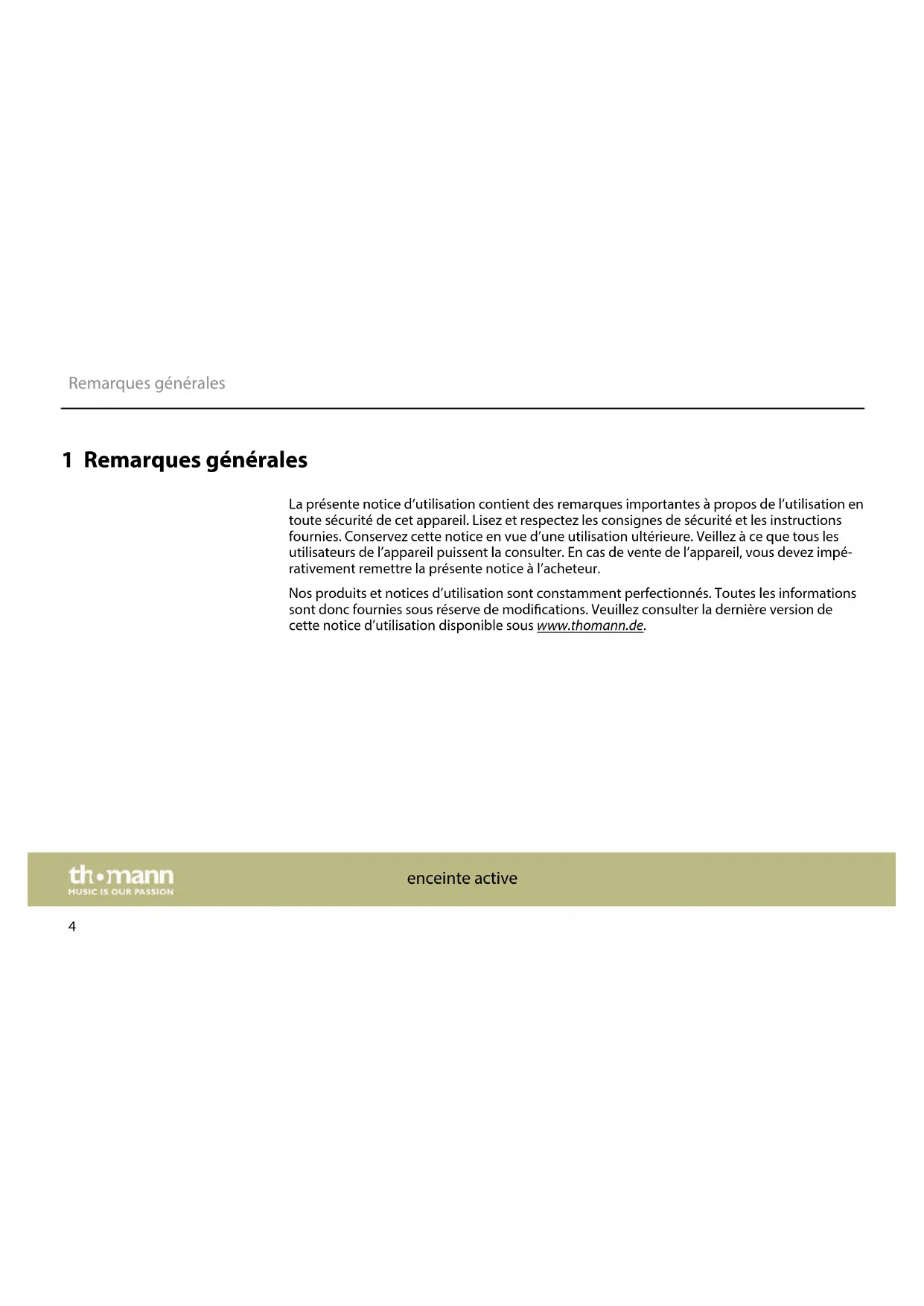

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

enceinte active

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouvez beaucoup plus d'informations et de détails sur les points suivants :

Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouverrapidement les sujets qui vousinteressent.
Guides en ligne	Nos guides en ligne fournissant des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous ave des problèmes avec l'appareil, notre service clients sera heures de vous aider.

DSX 110, DSX 112, DSX 115

TH·MANN MUSIC IS OUR PASSION

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.

Exemples: bouton [VOLUME], touche [Mono].

Affichages

Des textes et des valeurs affichés sur l'appareil sont indiqués par des guillemets et en italique.

Exemples : «ON»/«OFF»

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

enceinte active

Terme générique signification

DANGER Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voir la mort si celle-ci ne peut être évitée.

ATTENTION I cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée.

REMARQUE ! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

Symbole d'avertissement type de danger

Avertissement : tension électrique dangereuse.

DSX 110, DSX 112, DSX 115

Th·mann MUSIC IS OUR PASSION

Symbole d'avertissement type de danger

Avertissement : emplacement dangereux.

enceinte active

2 Consignes de sécurité

Utilisation conforme

Cet appareil est conçu pour la sonorisation. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

DSX 110, DSX 112, DSX 115

Th·mann MUSIC IS OUR PASSION

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement!

Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer.

Ne laissez jamais des enfants seuls utiliser des appareils électriques.

enceinte active

DANGER

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pièces sous haute tension sont installées à l'intérieur de l'appareil.

Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitant aucun entretien de la part de l'utilisateur.

N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.

DANGER

Décharge électrique due à un court-circuit

Utilisez toujours un câble d'alimentation électrique à trois fils et isolé correctement avec une fiche à contacts de protection. Ne modifiez ni le câble d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veuillez contacter votre Electricien/agréé.

DSX 110, DSX 112, DSX 115

Th·mann MUSIC IS OUR PASSION

Risque de traumatismes auditifs

L'appareil peut produire un volume sonore susceptible de provoquer des troubles auditifs temporaires ou permanents. En cas d'exposition prolongée, même à des niveaux apparemment faibles, il peut provoquer des traumatismes auditifs.

Diminuez le volume dès que vous percevez l'apparition d'acouphènes ou de perte auditive. Si cela n'est pas possible, éloignez-vous de la source sonore ou utilisez une protection auditive suffisante.

Risque d'incendie

Ne recouvre jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes.

enceinte active

Alimentation électrique

Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé.

Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.

Éventuels dommages dus à un fusible incorrect

L'utilisation des fusibles d'un autre type peut entraîner des dommages graves sur l'appareil. Risque d'incendie!

Utilisez uniquement des fusibles du même type.

DSX 110, DSX 112, DSX 115

th·mann MUSIC IS OUR PASSION

3 Performances

Cette enceinte active 2 voies se désigne par ces caractéristiques :

Enceinte active 2 voies pour système de sonorisation et DJ Puissance de sortie max. 1400 W (DSX 110) ou 2000 W (DSX 112, DSX 115) Haut-parleur basses fréquences de 10 pouces (DSX 110), haut-parleur basses fréquences de 12 pouces (DSX 112) ou haut-parleur basses fréquences de 15 pouces (DSX 115) Haut-parleur à compression 1 pouce Écran rétroéclairé pour afficher les fonctions DSP 4 programmes audio DSP : Musique, Live, Voix, DJ Filtre passe-haut 2× entrées MIC/Line régables, prise jack combiné XLR/6,35 mm 1× Line out, XLR Corps en bois de haute qualité avec bride de 35 mm et poignées Fonction de veille (DSX 110)

enceinte active

4 Mise en service

Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.

Remarque! risque de dommages matériels dus aux champs magnétiques

Les haut-parleurs produisent un champ magnétique statique. Observe donc une distance suffisante par rapport aux appareils qui risqueraient d'être perturbés ou endommagés par un champ magnétique externe.

DSX 110, DSX 112, DSX 115

th·mann MUSIC IS OUR PASSION

L'appareil peut être monté sur un trépied ou placé sur le sol ou sur une surface résistante de dimension suffisante.

Utilisation de trépieds

En cas de montage de l'appareil sur un trépied, veillez à ce qu'il soit stable et que le poids de l'appareil ne dépasse pas la capacité admissible du trépied.

enceinte active

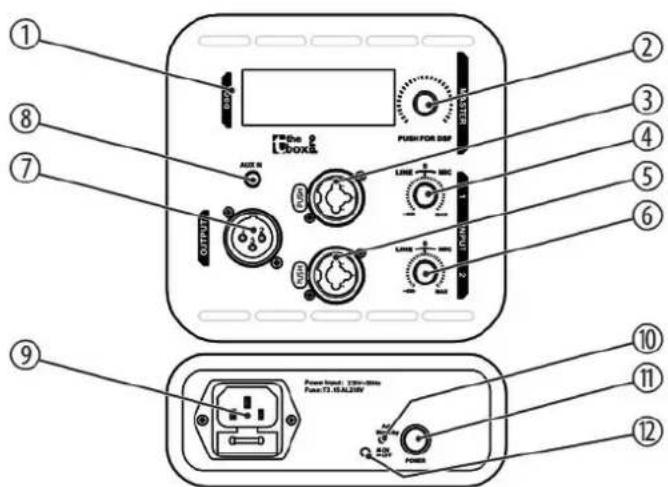

5 Connexions et éléments de commande

Modèle DSX 110

DSX 110, DSX 112, DSX 115

Th·mann MUSIC IS OUR PASSION

1 [DSP]

Écran rétroéclairé pour afficher les fonctions DSP

2 [MASTER | PUSH FOR DSP]

Bouton rotatif pour le volume général, bouton-poussoir pour activer les fonctions DSP

3 [INPUT 1]

Entrée 1 Mic / Line, conçue comme prise jack combinée XLR/6,35 mm, symétrique

4 MAX INPUT 1

Bouton rotatif pour l'amplification à l'entrée 1. Tournez-le dans le sens des aiguilles d'une montre pour augmenter l'amplification à l'entrée pour raccorder des microphones. Tournez-le dans le sens inverse des aiguilles d'une montre pour réduire l'amplification à l'entrée pour raccorder des instruments ou des appareils munis de sorties de niveau Line.

5 [INPUT 2]

Entrée 2 Mic / Line, conque comme prise jack combinée XLR/6,35 mm, symétrique

enceinte active

6 MAX INPUT 2

Bouton rotatif pour l'amplification à l'entrée 2. Tournez-le dans le sens des aiguilles d'une montre pour augmenter l'amplification à l'entrée pour raccorder des microphones. Tournez-le dans le sens inverse des aiguilles d'une montre pour réduire l'amplification à l'entrée pour raccorder des instruments ou des appareils munis de sorties de niveau Line.

7 [OUTPUT]

Sortie Line, conique comme fiche XLR. Ici, le signal composé des deux entrées n'est pas influencé par le DSP.

8 [Aux IN]

Prise jack 3,5 mm pour raccorder des lecteurs de niveau Line comme des lecteurs MP3 ou CD. Les signaux stéréo sont regroupés.

9 [POWER INPUT]

Châssis CEI avec portefusible pour l'alimentation électrique

10 [AUTO stand-by]

Derrière cette ouverture se trouve un interrupteur qui permet d'activer ou de désactiver la fonction de déconnexion automatique. Lorsqu'il est appuyé, la fonction est désactivée, dans le cas contraire, elle est activée et l'appareil s'éteint s'il ne reçoit aucun signal d'entrée pendant 60 minutes. Lorsqu'il reçoit de nouveau un signal, l'appareil se rallume automatiquement.

DSX 110, DSX 112, DSX 115

Th·mann MUSIC IS OUR PASSION

11 [POWER]

Interrupteur d'alimentation électrique. Met l'appareil sous et hors tension.

12 LED [AUTO Stand-by]

Cette LED est allumée lorsque la fonction de déconnexion automatique est active.

Modèle DSX 112, DSX 115

DSX 110, DSX 112, DSX 115

Th·mann MUSIC IS OUR PASSION

1 [DSP]

Écran rétroéclairé pour afficher les fonctions DSP

2 [MASTER | PUSH FOR DSP]

Bouton rotatif pour le volume général, bouton-poussoir pour activer les fonctions DSP

3 [INPUT 1]

Entrée 1 Mic / Line, conçue comme prise jack combinée XLR/6,35 mm, symétrique

4 MAX INPUT 1

Bouton rotatif pour l'amplification à l'entrée 1. Tournez-le dans le sens des aiguilles d'une montre pour augmenter l'amplification à l'entrée pour raccorder des microphones. Tournez-le dans le sens inverse des aiguilles d'une montre pour réduire l'amplification à l'entrée pour raccorder des instruments ou des appareils munis de sorties de niveau Line.

5 [INPUT 2]

Entrée 2 Mic / Line, conque comme prise jack combinée XLR/6,35 mm, symétrique

enceinte active

6 MAX INPUT 2

Bouton rotatif pour l'amplification à l'entrée 2. Tournez-le dans le sens des aiguilles d'une montre pour augmenter l'amplification à l'entrée pour raccorder des microphones. Tournez-le dans le sens inverse des aiguilles d'une montre pour réduire l'amplification à l'entrée pour raccorder des instruments ou des appareils munis de sorties de niveau Line.

7 [OUTPUT]

Sortie Line, conique comme fiche XLR. Ici, le signal composé des deux entrées n'est pas influencé par le DSP.

8 [Aux IN]

Prise jack 3,5 mm pour raccorder des lecteurs de niveau Line comme des lecteurs MP3 ou CD. Les signaux stéréo sont regroupés.

9 [POWER INPUT]

Châssis CEI avec portefusible pour l'alimentation électrique

13 [POWER]

Interrupteur d'alimentation électrique. Met l'appareil sous et hors tension.

DSX 110, DSX 112, DSX 115

Th·mann MUSIC IS OUR PASSION

6 Fonctions DSP

En cours de fonctionnement, appuyez une fois sur le bouton [MASTER | PUSH FOR DSP] afin d'accéder à la fonction DSP « Sound Programme » de l'appareil. « MODE / LOCATION » s'affiche à l'écran. Appuyez à nouveau sur le bouton [MASTER | PUSH FOR DSP] pour activer la fonction « MODE ». Tournez le bouton pour sélectionner un des programmes Sound « MUSIC », « LIVE », « SPEECH » ou « DJ » et appuyez sur le bouton [MASTER | PUSH FOR DSP] pour confirmer la sélection.

Tournez le bouton [MASTER | PUSH FOR DSP] pour sélectionner la fonction « LOCATION ». Appuyez sur le bouton [MASTER | PUSH FOR DSP] pour confirmer la sélection. Tournez le bouton pour sélectionner un des réglages EQ « NORMAL » (trépied) ou « MONITOR » (moniteur) et appuyez sur le bouton [MASTER | PUSH FOR DSP] pour confirmer la sélection.

Égaliseur 3 bandes

En cours de fonctionnement, appuyez deux fois sur le bouton [MASTER | PUSH FOR DSP] afin d'accéder à la fonction DSP « 3-Band EQ » de l'appareil. « HIGH EQ » s'affiche à l'écran (régulation des haute fréquences). Appuyez à nouveau sur le bouton [MASTER | PUSH FOR DSP] pour activer cette fonction. Vous pouvez également tourner le bouton afin de sélectionner l'une des autres fonctions EQ « MID EQ » (régulation des fréquences moyennes) ou « LOW EQ » (régulation des basses fréquences).

enceinte active

activation des basses fréquences) et ouvrir [MASTER | PUSH FOR DSP] en appuyant sur le bouton. Tournez ensuite le bouton dans le sens des aiguilles d'une montre afin d'augmenter le niveau de la bande de fréquences jusqu'à 12 dB. Vous pouvez également tourner le bouton dans le sens inverse des aiguilles d'une montre afin de réduire le niveau de la bande de fréquences jusqu'à 12 dB.

2 Indicateurs de niveau

En cours de fonctionnement, appuyez trois fois sur le bouton [MASTER | PUSH FOR DSP] afin d'accéder à la fonction DSP « 2 Level Meters » de l'appareil. L'écran affiche « INPUT 1 » (Entrée 1) ainsi qu'une représentation graphique du niveau de l'entrée 1. Appuyez sur le bouton jusqu'à ce que l'écran affiche « INPUT 2 » ainsi qu'une représentation graphique du niveau de l'entrée 2.

Filtre salle-haut

En cours de fonctionnement, appuyez quatre fois sur le bouton [MASTER | PUSH FOR DSP] afin d'accéder à la fonction DSP « High Pass Filter » de l'appareil. L'écran affiche « 80 Hz » (suppression des fréquences inférieures à 80 Hz). Appuyez à nouveau sur le bouton [MASTER | PUSH FOR DSP] pour activer cette fonction. Vous pouvez également tourner le bouton afin de sélectionner une autre fréquence limite pour la suppression des fréquences « 100 Hz », « 120 Hz » ou « 150 Hz » et y accéder en appuyant sur le bouton [MASTER | PUSH FOR DSP].

DSX 110, DSX 112, DSX 115

Th·mann MUSIC IS OUR PASSION

7 Données techniques

DSX 110

Équipement Enceinte active large bande	Système à deux voies avec haut-parleur à compression 1 pouce et haut-parleur basses fréquences 10 pouces avec bobine d'oscillation 2 pouces
Classe de l'amplificateurAmplificateur Class-D & Class-AB
Connexions d'entrée Mic / Line 2 × prise	jack combinée XLR,symétrique
	Niveau Line des lecteurs 1 × prise jack en 3,5 mm
	Alimentation électrique Chàssis CEI C14
Connexions de sortie Mélange des niveaux	aux Line des deux entrées	1 × XLR, 3 pôles
Puisance de sortie RMS : 350 W	Crête : 1400 W
Plage de fréquences 65 Hz ... 19 kHz

enceinte active

Rapport signal/bruit (1m/W) 96 dB
Dispersion 90 × 60°
Niveau max. de pression sonore (SPL) 121 dB
Puisance consommée 310 W
Tension d'alimentation	230 V ~50 Hz
Fusible 5 mm × 20 mm, 3,15 A, 250 V, à action retardée
Dimensions (L × H × P) 335 mm × 545 mm × 320 mm
Poids 15,5 kg
Conditions d'environnement Plage de température 0 °C...40 °C
Humidité relative 50 %, sans condensation

DSX 110, DSX 112, DSX 115

th·mann MUSIC IS OUR PASSION

DSX 112

Équipement Enceinte active large bande	Système à deux voies avec haut-parleur à compression 1 pouce et haut-parleur basses fréquences 12 pouces avec bobine d'oscillation 2,36 pouces
Classe de l'amplificateurAmplificateur Class-D & Class-AB
Connexions d'entrée Mic / Line 2 × prise	jack combinée XLR,symétrique
	Niveau Line des lecteurs 1 × prise jack en 3,5 mm
	Alimentation électrique Châssis CEI C14
Connexions de sortie Mélange des niveaux	aux Line des deux entrées	1 × XLR, 3 pôles
Puisance de sortie RMS : 500 W	Crête : 2000 W
Plage de fréquences 50 Hz ... 19 kHz
Rapport signal/bruit (1m/W) 97 dB
Dispersion 90 × 60°

enceinte active

Niveau max. de pression sonore (SPL) 128 dB
Puisance consommée 380 W
Tension d'alimentation	230 V ~50 Hz
Fusible 5 mm × 20 mm, 3,15 A, 250 V, à action retardée
Dimensions (L × H × P) 395 mm × 640 mm × 390 mm
Poids 19,1 kg
Conditions d'environnement Plage de température 0 °C...40 °C
	Humidité relative 50 %, sans condensation

DSX 110, DSX 112, DSX 115

th·mann MUSIC IS OUR PASSION

DSX 115

Équipement Enceinte active large bande
	Système à deux voies avec haut-parleur à compression 1 pouce et haut-parleur basses fréquences 15 pouces avec bobine d'oscillation 3 pouces
Classe de l'amplificateurAmplificateur Class-D & Class-AB
Connexions d'entrée Mic / Line 2 × prise	jack combinée XLR,symétrique
	Niveau Line des lecteurs 1 × prise jack en 3,5 mm
	Alimentation électrique Chàssis CEI C14
Connexions de sortie Mélange des niveaux	XLR, 3 pôles
Puisance de sortie RMS : 500 W	Crête : 2000 W
Plage de fréquences 43 Hz ... 19 kHz
Rapport signal/bruit (1m/W) 98 dB
Dispersion 90 × 60°

enceinte active

Niveau max. de pression sonore (SPL) 136 dB
Puisance consommée 430 W
Tension d'alimentation	230 V ~50 Hz
Fusible 5 mm × 20 mm, 3,15 A, 250 V, à action retardée
Dimensions (L × H × P) 455 mm × 740 mm × 425 mm
Poids 23,6 kg
Conditions d'environnement Plage de température 0 °C...40 °C
	Humidité relative 50 %, sans condensation

DSX 110, DSX 112, DSX 115

Th·mann MUSIC IS OUR PASSION

Informations complémentaires

DSX 110 DSX 112 DSX 115
Boîtier multifonctionnel Oui Oui	Oui
Bride pour pied Oui Oui Oui
Adapté pour mode suspendu Non Non Non
Équipement des haut-parleurs basses fréquences	1 × 10 pouces 1 × 12 pouces 1 × 15 pouces
Haut-parleur hauteures fréquences 1 pouce et plus	Oui Oui Oui

enceinte active

Préambule

Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience sonore parfaite soit garantie.

Veuillez suivre ces conseils, car il est préférible d'être prudent, particulièrement dans le domaine des sons et lumières. Même si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un amplificateur détruit, un court-circuit ou « seulement » une qualité de transmission médiocre.

Transmission symétrique et transmission asymétrique

La transmission asymétrique est utilisée sur tout dans le domaine semi-professionnel et hi-fi. Les câbles d'instrument à deux conducteurs (un fil plus blindage) sont des exemples typiques de la transmission asymétrique. Un conducteur sert de masse et de blindage, le signal utile est transmis sur le second conducteur.

La transmission asymétrique est sensible aux interférences électromagnétiques, particulièrement dans le cas de faibles niveaux (émis par les microphones, par exemple) ou de câbles longs.

DSX 110, DSX 112, DSX 115

Thommen MUSIC IS OUR PASSION

C'est pourquoi on préfère la transmission symétrique dans le milieu professionnel, car celle-ci permet la transmission des signaux utiles sans interférences même sur de longues distances. Dans le cas d'une transmission symétrique, un autre conducteur s'ajoute aux conducteurs pour la masse et le signal utile. Celui-ci transmet également le signal utile, mais en opposition de phase de 180 degrés.

Comme les interférences exercent le même effet sur les deux conducteurs, une soustraction des signaux en opposition de phase neutralise complètement les interférences. Il en résulte le signal utile pur sans interférences.

Fiche jack bipolaire en 6,35 mm (mono, asymétrique)

1 Signal 2 Terre

enceinte active

Fiche jack bipolaire en 6,35 mm (mono, symétrique)

1 Signal (en phase, +) 2 Signal (en opposition de phase, -) 3 Terre

Fiche XLR (symétrique)

1 Masse, blindage 2 Signal (en phase, +) 3 Signal (en opposition de phase, -) 4 Blindage au boîtier de la fiche (option)

DSX 110, DSX 112, DSX 115

Th·mann MUSIC IS OUR PASSION

Fiche XLR (asymétrique)

1 Masse, blindage 2 Signal 3 Ponté avec broche 1

th·mann

Composants de l'appareil

Nettoyez les composants de l'appareil accessibles de l'extérieur régulièrement. La fréquence du nettoyage dépend de l'environnement de fonctionnement : les environnements humides, enfumés ou particulièrement sales peuvent causer des dépôts de poussières importants sur les composants de l'appareil.

Effectuez le nettoyage avec un chiffon sec et doux. Enlevez les dépôts incrustés avec un chiffon légèrement humecté. N'employez jamais de nettoyant, d'alcool ou de diluant.

DSX 110, DSX 112, DSX 115

Th·mann MUSIC IS OUR PASSION

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien appareil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.

enceinte active
