Type de produit	Sonnette vidéo HD
Marque	Lorex
Modèle	LNWDB1
Dimensions (H x L x P)	120 x 45 x 25 mm
Alimentation	16-24 VAC (transformateur de sonnette requis)
Caméra	Résolution HD, vision nocturne infrarouge
Audio	Microphone et haut-parleur intégrés, audio bidirectionnel
Détection de mouvement	Capteur infrarouge passif (PIR)
Stockage	Fente pour carte microSD (non incluse)
Connectivité	Wi-Fi (point d'accès), application Lorex Home
Compatible carillon	Carillon mécanique (câble supplémentaire fourni)
Indicateur d'état	LED bleue : allumé permanent (prêt), clignotant (problème réseau)
Matériaux	Plastique, métal (plaque de montage)
Température de fonctionnement	Non spécifiée, usage extérieur abrité recommandé
Entretien et nettoyage	Nettoyer avec un linge humide, éviter produits abrasifs
Sécurité	Ne pas immerger, ne pas démonter, respecter les tensions
Pièces détachées fournies	Vis de montage, chevilles, tournevis, câble de carillon
Réparabilité	Non démontable, contacter le support Lorex
Informations générales	Conforme FCC Part 15, utilisation sous abri

FOIRE AUX QUESTIONS - LNWDB1 Lorex

Quelle tension d'alimentation est nécessaire pour la sonnette Lorex LNWDB1 ?

La sonnette requiert une alimentation en 16-24 VAC provenant d'un transformateur de sonnette. Si votre installation ne fournit pas cette tension, consultez un électricien.

Comment installer la sonnette Lorex LNWDB1 ?

Coupez d'abord l'alimentation au disjoncteur. Retirez l'ancienne sonnette, fixez le support de montage (percez si nécessaire pour brique ou cadre métallique), connectez les câbles d'alimentation, puis enclenchez la sonnette et vissez la vis de sécurité. Rétablissez l'alimentation et suivez l'application.

L'application Lorex Home est-elle requise ?

Oui, l'application Lorex Home est nécessaire pour configurer et utiliser la sonnette. Téléchargez-la via le code QR dans le manuel, créez un compte et suivez les instructions pour connecter l'appareil.

Comment connecter la sonnette à un carillon existant ?

Déterminez le type de carillon (mécanique ou électronique). Pour un carillon mécanique, utilisez le câble de carillon fourni en le connectant aux bornes FRONT et TRANS du boîtier du carillon. Ensuite, dans l'application, sélectionnez 'Link Third Party Chime' et choisissez le type correspondant.

Que faire si l'indicateur LED clignote en bleu ?

Un clignotement bleu indique un problème de réseau. Vérifiez votre connexion Wi-Fi, la proximité du routeur, et redémarrez la sonnette en coupant l'alimentation pendant quelques secondes.

La sonnette peut-elle fonctionner sans carillon ?

Oui, elle peut fonctionner sans carillon physique. Les notifications d'appel arriveront sur votre smartphone via l'application Lorex Home.

Comment nettoyer la sonnette ?

Utilisez un linge humide doux pour nettoyer la surface. Évitez les nettoyants abrasifs ou chimiques, et ne l'immergez pas dans l'eau.

Pourquoi la caméra émet-elle un clic la nuit ?

Ce bruit est normal et provient du filtre IR mécanique qui bascule entre les modes jour et nuit. Cela ne nuit pas au fonctionnement de l'appareil.

Comment réinitialiser la sonnette aux paramètres d'usine ?

Appuyez sur le bouton de réinitialisation situé à l'arrière de la sonnette (près des ports d'alimentation) à l'aide d'un trombone ou d'un objet fin. Maintenez enfoncé jusqu'à ce que l'indicateur clignote.

Quelles sont les conditions de garantie ?

Lorex offre une garantie limitée sur le matériel. Consultez les Conditions d'Utilisation complètes et la Politique de Garantie Limitée du Matériel sur le site officiel de Lorex pour plus de détails. Conservez la preuve d'achat.

MODE D'EMPLOI LNWDB1 Lorex

Guide de démarrage rapide

Présentation du Produit ÉTAPE 1: Préparatifs

Panneau avant Capteur passif • infrarouge Caméra DEU IR Haut-parleur Bouton d'appel Microphone Fente de la carte microSD Bouton de réinitialisation Ports d'alimentation Indicateur d'état Panneau arrière Fente d'alimentation Indicateur d'état Fonctionnement Pendant l'installation Après l'installation Pulse Point d'accès sans fi actif • Appel • Réinitialisation Permanent Allumer Pendant Clignotent Prêt pour l'installation problèmes de réseau

Avant de commencer

Assurez-vous que votre transformateur a une tension comprise entre 16-24 VCA. 16-24 VAC est requis. Si votre maison n'a pas cette tension, vous aurez besoin d'un transformateur de sonnette 16-24 VAC ou vous pouvez consulter un électricien qualifié.

Contenu de l'Emballage Sonnette Vidéo HD (x1)

Tournevis (x1)

Vis de Montage & Ancrages (x4)

Vis de Sécurité (x1)

Vis pour le Cadre de Porte (x3) Vis du Port d'Alimentation

Câble de carillon supplémentaire (x1)

COUPEZ l'alimentation électrique de votre sonnette et du boîtier du carillon au niveau du disjoncteur.

Vérifiez que l'alimentation de la sonnette et du boîtier du carillon a été coupée en appuyant sur la sonnette. Aucun carillon ne doit retentir.

• Retirez votre sonnette et débranchez le câblage.
• Retirez la plaque de montage métallique à l'arrière de la sonnette.

Conseil : Pliez les câbles d'alimentation pour qu'ils ne tombent pas à travers le trou du mur.

Mesures de sécurité

• Lisez attentivement ce guide et gardez-le pour consultation ultérieure.
• Veuillez suivre les directives pour assurer une utilisation et une manipulation sécurisées du produit
• Utilisez le produit à la température donnée, aux niveaux d'humidité et de tension mentionnés dans les spécifications du produit
• Ne démontez pas la sonnette.
• Un nettoyage périodique peut s'avérer nécessaire. Utilisez uniquement un linge humide. N'utilisez pas de nettoyants à base de produits chimiques abrasifs.

Dimensions

Non-responsabilité

- Ne pas immerger dans l'eau. Installation recommandée dans un emplacement abrité. - Cette sonnette comprend un filtre IR mécanique autonome. Lorsque la caméra passe du mode diurne au mode nocturne, un bruit de clic provenant de la sonnette peut être entendu. Ce clic est normal et indique que le filtre de la caméra fonctionne. - L'enregistrement audio sans consentement est illégal sur certains territoires. Lorex Corporation décline toute responsabilité concernant l'usage de produits non conformes aux lois locales.

4,7 po 120 mm 1,7 po 45 mm 1 po 25 mm

Avis de la FCC

CET APPAREIL EST CONFORME À LA PARTIE 15 DES RÉGLEMENTS DE LA FCC. SON FONCTIONNEMENT EST SOUMIS AUX DEUX CONDITIONS SUIVANTES : (1) CET ABBAREIL NE DOIT BAS PROVOQUER D'INTERFÉRENCES NUISIBLES: ET (1) CET APPAREIL DOIT PAST PROVAGUIT D'INTERFÉRENCE (MOISUBLES, ET (2) CET APPAREIL DOIT ACCEPTER TOUTE INTERFÉRENCE RECUE, INCLUANT TOUTE INTERFÉRENCE POUVANT CAUSER UN FONCTIONNEMENT INDÉSIRABLE.

Besoin d'aide?

Pour obtenir des informations et des ressources à jour

Recherchez le numéro de

modèle de votre produit

Cliquez sur votre produit dans

Cliquez sur l'onglet

Téléchargements

Enregistrez votre produit

Veuillez consulter nos Conditions d'Utilisation complètes et notre

Politique de Garantie Limitée du Matériel sur le site

Nos produits étant sans cesse améliorés, Lorex se réserve le droit de modifier la conception

du produit, ses caractéristiques et son prix sans préavis et sans aucune obligation. E&OE.

Tous droits réservés.

Étape 2 : fixer le support de montage

Utilisez ensuite le support de montage pour marquer l'emplacement des trous des vis de montage. Utilisez les accessoires de montage indiqués ci-dessous en fonction de l'emplacement de montage.

Installation sur de la brique, du stuc ou du bardage :

Utilisez un foret de 15/64 po pour percer aux endroits

marqués. Utilisez les vis de

montage et les chevilles

en plastique fournies pour

fixer le support de montage

au mur.

Installation sur un cadre de porte métallique :

Utilisez un foret de 3/32 po

pour percer aux endroits

pour percer aux charo marqués. Utilisez les

marques. Utilisez les vis pour cadre de port

vis pour cadre de porte fournies pour fixer le ou

tournières pour fixer le support

de montage au cadre de

porte

Remarque : Pour les deux installations, assurez-vous que les câbles

d'alimentation du mur passent confortablement dans

le trou du support de montage

Étape 3 : câblage de la sonnette

Passez les câbles d'alimentation autour des ports d'alimentation de la sonnette.

Utilisez les 2 vis fournies pour fixer les câbles d'alimentation.

Remarque : Si les câbles électriques du mur ne sont pas assez longs, utilisez les câbles d'alimentation d'extension et le capuchon de fil en option. Assurez-vous qu'il y a suffisamment d'espace pour insérer les connecteurs de câble et les capuchons de fil dans le trou de votre mur ou de votre cadre de porte.

Poussez le câblage à travers le trou du mur ou du cadre de la porte. Faites glisser la sonnette vers le bas de sorte que la languette en plastique de la sonnette s'enclenche dans l'encoche du support.

de montage

Insérez la vis de sécurité fournie dans le support de montage et dans le trou de vis situé au bas de la sonnette. Fixez fermement en utilisant l'embout en forme d'étoile du tournevis fourni pour achever l'installation.

Étape 4 : câblage du carillon

Vous devez déterminer le type de carillon de porte que vous avez chez vous : électronique ou mécanique.

Vous avez des doutes ? Si le carillon de votre porte émet le son classique *ding-dong*, il est fort probable qu'il soit mécanique. Si vous avez encore des doutes, retirez le couvercle de votre carillon. Si vous y trouvez des leviers à ressort et un carillon métallique physique, alors votre carillon est mécanique.

Pour les utilisateurs disposant d'un carillon mécanique, suivez les étapes supplémentaires ci-dessous pour effectuer l'installation.

Pour les propriétaires de carillons mécaniques :

1. Retirez le couvercle du carillon de votre porte.
2. Desserrez les vis marquées FRONT et TRANS à l'aide de l'embout Phillips du tournevis fourni. Ne retirez pas les vis, et assurez-vous de ne pas défaire le câblage connecté.

Connectez l'ensemble carillon fourni à la borne verte à l'extrémité du câblage inclus, comme indiqué

1. Reliez le câblage de l'ensemble carillon aux connecteurs FRONT et TRANS dans le boîtier du carillon. Assurez-vous que le câblage existant demeure également connecté. Remarque : Vous pouvez relier l'un des fils à l'un des connecteurs.
2. Montez l'ensemble carillon à l'intérieur du boîtier de votre carillon ou le long de la plaque protectrice, en utilisant le ruban adhésif double face fourni. Assurez-vous que l'ensemble carillon et les fils ne touchent pas les carillons ou tout autre composant mobile à l'intérieur du boîtier du carillon, sinon le carillon de la sonnette de porte ne sonnera pas correctement.
3. Rétablissez l'alimentation de la sonnette et du carillon au niveau du disjoncteur.

Étape 5 : configuration de l'application

1. Téléchargez l'application Lorex Home en balayant le code QR.
2. Ouvrez l'application Lorex Home, et connectez-vous ou créez un compte.
3. Une fois que l'indicateur d'état affiche un bleu permanent, appuyez sur + dans l'application. Puis suivez les instructions qui y sont intégrées pour terminer la configuration de l'appareil.

Étape 6: connexion de la sonnette et du carillon

Attendez que la sonnette démarre.

Le démarrage peut prendre jusqu'à 5 minutes après le rétablissement de l'alimentation au niveau du disjoncteur.

Pour relier la sonnette et le carillon :

1. Après avoir terminé la configuration de la sonnette, appuyez sur Link Third Party Chime.
2. Sélectionnez Electronic Chime ou Mechanical Chime en fonction du type de carillon de votre maison.

Remarque : Assurez-vous de sélectionner le bon type de carillon dans l'application.

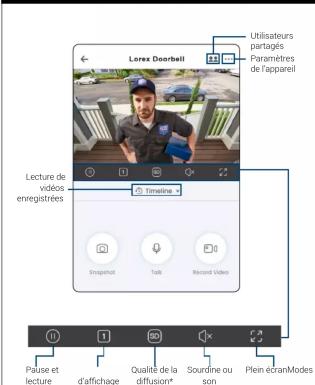

Visionnement de l'application en direct

Lorex Doorbell Utilisateurs partagés Paramètres de l'appareil Lecture de vidéos enregistrées Timeline Snapshot Talks Record Video Pausie et lecture d'affichage Qualité de la diffusion* Souridine ou son Plein écranModes

* Mettre la qualité de diffusion en mode SD (définition standard) pour préserver la bande passante en regardant la vidéo en direct. Cela n'aura pas d'incidence sur la qualité de l'enregistrement.

Écran d'appel :

Lorex Doorbell Someone is ringing your doorbell Lörek-In Rejeter Répondre
