| Type de produit | Système micro HF sans fil (récepteur + émetteur) |
| Marque | LD Systems |
| Modèle | U508 R2 |
| Gamme de fréquences HF | 823-832 MHz & 863-865 MHz |
| Nombre de canaux | 96 (8 groupes de 12 canaux) |
| Réponse en fréquence (récepteur) | 30 - 16 000 Hz |
| Réponse en fréquence (émetteur main) | 60 - 16 000 Hz |
| Taux de distorsion harmonique | < 0,1 % |
| Rapport signal/bruit | > 100 dB |
| Type de récepteur | True Diversity UHF |
| Puissance d'émission HF (émetteur) | Commutable : 2, 10 ou 30 mW |
| Alimentation récepteur | 12 V CC, 500 mA (1 canal) / 1000 mA (2 canaux) |
| Alimentation émetteur | 2 piles AA (LR06) |
| Autonomie émetteur | Jusqu'à 10 h selon piles |
| Dimensions récepteur (1 canal) | 212 x 44 x 159 mm |
| Poids récepteur (1 canal) | 0,95 kg |

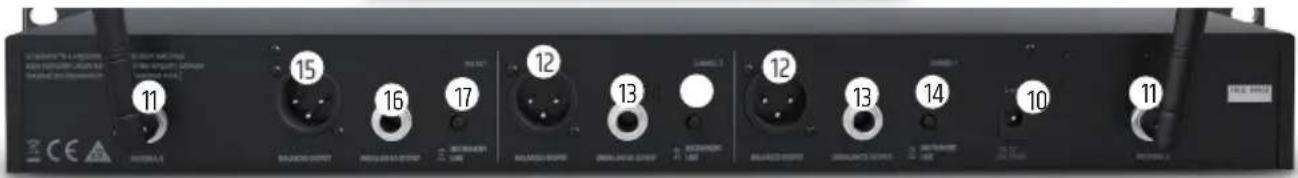

| Sorties audio | XLR symétrique, Jack 6,35 mm asymétrique |
| Fonctions principales | Recherche auto de canaux, synchronisation IR, squelch réglable, signal pilote, verrouillage panneau |
| Entretien et nettoyage | Chiffon sec uniquement |
| Sécurité | Ne pas ouvrir, ne pas exposer à l'eau, utiliser accessoires approuvés |
| Accessoires fournis | Bloc secteur, 2 antennes BNC, câble audio, 2 piles AA, mallette de transport |
FOIRE AUX QUESTIONS - U508 R2 LD Systems
Comment synchroniser l'émetteur avec le récepteur ?
Placez les ports infrarouges face à face (environ 10 cm), allumez l'émetteur, puis sur le récepteur, allez dans le menu et sélectionnez IR SYNC RUN. La synchronisation est confirmée par l'affichage IR SYNC √.
Quelle est l'autonomie des piles de l'émetteur ?
Avec des piles alcalines neuves, l'autonomie peut atteindre jusqu'à 10 heures selon l'utilisation et la puissance d'émission sélectionnée.
Comment régler le squelch ?
Dans le menu du récepteur, sélectionnez SQUELCH et choisissez LOW, MID ou HIGH selon votre environnement. Un squelch plus élevé réduit le bruit mais peut diminuer la portée.
Que faire en cas de parasites ou de bruits ?
Vérifiez d'abord que les fréquences émetteur et récepteur correspondent. Augmentez le squelch ou utilisez la fonction FREQ AUTO RUN pour trouver un canal libre. Éloignez les sources d'interférences comme d'autres appareils HF.

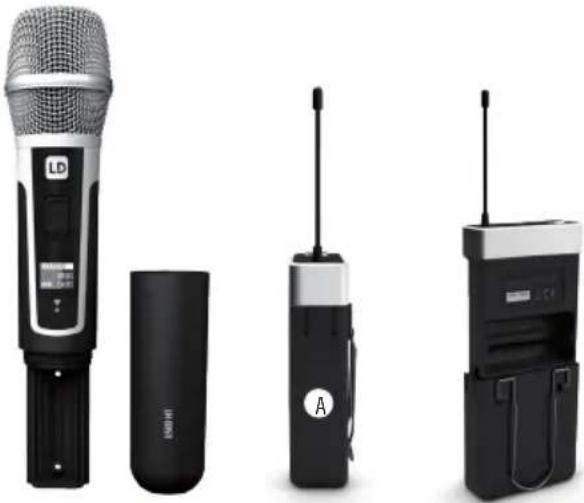

Comment changer les piles de l'émetteur à main ?
Dévisser la partie inférieure de l'émetteur, retirez les piles usées et insérez deux piles neuves AA (LR06) en respectant les polarités indiquées. Revissez ensuite le capuchon.
Puis-je utiliser plusieurs systèmes U508 ensemble ?
Oui, vous pouvez utiliser jusqu'à 6 systèmes simultanément sur le U508 (selon la notice). Utilisez la fonction FREQ AUTO RUN avec tous les émetteurs allumés sauf celui à configurer pour éviter les interférences.
Comment nettoyer le microphone ?
Utilisez un chiffon sec pour nettoyer l'extérieur. N'utilisez pas de produits liquides ou abrasifs. Protégez les grilles des capsules de la poussière.
Quelle est la portée du système ?
La portée dépend des conditions. En ligne de vue, elle peut atteindre environ 100 mètres avec une puissance d'émission de 30 mW. Les obstacles et interférences réduisent la portée.
Comment activer le verrouillage du panneau ?
Dans le menu du récepteur, sélectionnez PANEL LOCK et mettez sur ON. Après 10 secondes d'inactivité, les commandes sont verrouillées. Pour déverrouiller, maintenez MENU enfoncé 3 secondes.
Que signifie le voyant 'LOW BATTERY' ?
Ce message apparaît toutes les 5 secondes sur l'écran de l'émetteur ou du récepteur lorsque les piles sont faibles. Remplacez immédiatement les piles pour éviter une coupure audio.
