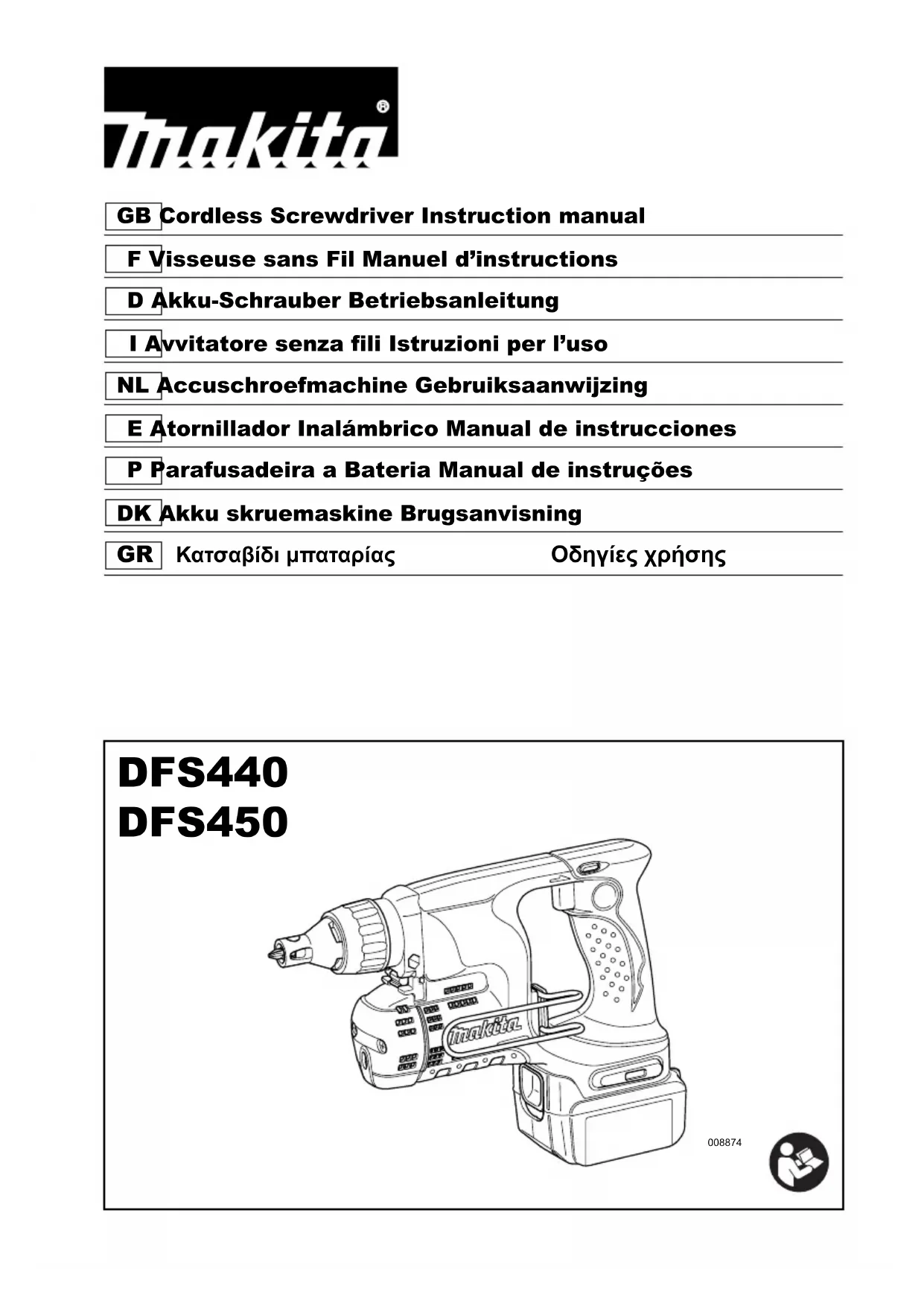

MODE D'EMPLOI DFS450RTJ MAKITA

• Étant donné l’évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à des modifications sans préavis.

• Les spécifications peuvent varier suivant les pays.

• Le poids peut varier en fonction des pièces complémentaires, notamment de la batterie. La combinaison la plus légère et la combinaison la plus lourde, selon la procédure EPTA du 01/2014, sont présentées dans le tableau. Batterie standard et chargeur applicables

• Certains types de batterie et de chargeurs répertoriés ci-dessus peuvent ne pas être disponibles en fonction de votre région ou lieu de résidence.

• Utilisez uniquement les batteries et chargeurs indiqués ci-dessus. L'utilisation de toute autre batterie ou d'un autre chargeur peut provoquer des blessures et/ou déclencher un incendie. Utilisations ENE033-1 L’outil est conçu pour le vissage dans le bois, le métal et le plastique. Consignes de sécurité générales pour outils électriques GEA010-2

AVERTISSEMENT : Veuillez lire les consignes de

sécurité, instructions, illustrations et spécifications qui accompagnent cet outil électrique. Le non-respect de toutes les instructions indiquées ci-dessous peut entraîner une électrocution, un incendie et/ou de graves blessures. Conservez toutes les mises en garde et instructions pour référence ultérieure. Le terme « outil électrique » dans les avertissements fait référence à l’outil électrique alimenté par le secteur (avec cordon d’alimentation) ou à l’outil électrique fonctionnant sur batterie (sans cordon d’alimentation).

1. Tenez l’outil électrique par des surfaces de prise

isolées lorsque vous effectuez une tâche au cours de laquelle l’élément de fixation peut entrer en contact avec des fils cachés. Le contact des éléments de fixation avec un fil sous tension peut transmettre du courant dans les pièces métalliques exposées de l’outil électrique et électrocuter l’opérateur.

2. Assurez-vous toujours d’avoir une bonne assise.

Veillez à ce que personne ne se trouve en dessous de vous quand vous utilisez l’outil en hauteur.

3. Tenez l’outil fermement.

4. Gardez vos mains à l’écart des pièces en rotation.

5. Ne touchez pas l’embout ou la pièce

immédiatement après l’exécution du travail ; ils

6. Bouton de vérification

9. Levier de l’inverseur

12. Porte-embout magnétique

19. Partie encastrée

Modèle DFS440 DFS450 Capacités Vis autoforeuse 4 mm 4 mm Vitesse à vide (min

) 4 000 4 000 Longueur totale 258 mm 258 mm Poids net 1,6 - 1,8 kg 1,7 - 2,0 kg Tension nominale C.C. 14,4 V C.C. 18 V Batterie C.C. 14,4 V Modèle BL1415N/BL1430/BL1430B/BL1440/BL1450/BL1460B C.C. 18 V Modèle BL1815N/BL1820/BL1820B/BL1830/BL1830B/BL1840/ BL1840B/BL1850/BL1850B/BL1860B Chargeur DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF10 peuvent être extrêmement chauds et vous brûler la peau.

6. Immobilisez toujours la pièce dans un étau ou un

dispositif de retenue similaire. CONSERVEZ CES INSTRUCTIONS.

AVERTISSEMENT : NE vous laissez PAS tromper

(au fil d’une utilisation répétée) par un sentiment d’aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent le produit en question. La MAUVAISE UTILISATION de l’outil ou l’ignorance des consignes de sécurité indiquées dans ce mode d’emploi peut entraîner de graves blessures.

1. Avant d’utiliser la batterie, veuillez lire toutes les

instructions et tous les avertissements inscrits sur (1) le chargeur, (2) la batterie et (3) l’appareil alimenté par la batterie.

2. Ne démontez pas la batterie.

3. Cessez immédiatement d’utiliser l’outil si le temps

de fonctionnement devient excessivement court. Il y a risque de surchauffe, de brûlures, voire d’explosion.

4. Si l’électrolyte pénètre dans vos yeux, rincez-les à

l’eau claire et consultez immédiatement un médecin. Il y a risque de perte de la vue.

5. Évitez de court-circuiter la batterie :

(1) Ne touchez les bornes avec aucun matériau conducteur. (2) Évitez de ranger la batterie dans un contenant où se trouvent d’autres objets métalliques tels que des clous, pièces de monnaie, etc. (3) N’exposez pas la batterie à l’eau ou à la pluie. Un court-circuit de la batterie risque de provoquer un fort courant, une surchauffe, parfois des brûlures et même une panne.

6. Ne rangez pas l’outil ou la batterie dans des

endroits où la température risque d’atteindre ou de dépasser 50 °C (122 °F).

7. Ne jetez pas la batterie au feu même si elle est

sérieusement endommagée ou complètement épuisée. La batterie peut exploser au contact du feu.

8. Veillez à ne pas laisser tomber ou heurter la

9. N’utilisez pas de batterie endommagée.

10. Les batteries au lithium-ion contenues sont

soumises aux exigences de la législation sur les marchandises dangereuses. Lors du transport commercial par des tierces parties ou des transitaires par exemple, des exigences spécifiques en matière d’étiquetage et d’emballage doivent être respectées. Pour la préparation de l’article expédié, il est nécessaire de consulter un expert en matériau dangereux. Veuillez également respecter les réglementations nationales susceptibles d’être plus détaillées. Recouvrez les contacts exposés avec du ruban adhésif ou du ruban de masquage et emballez la batterie de telle sorte qu’elle ne puisse pas bouger dans l’emballage.

11. Respectez les réglementations locales relatives à

la mise au rebut des batteries.

12. Utilisez les batteries uniquement avec les produits

spécifiés par Makita. L’installation des batteries sur des produits non conformes peut entraîner un incendie, une chaleur excessive, une explosion ou une fuite d’électrolyte. CONSERVEZ CES INSTRUCTIONS. ATTENTION : N’utilisez que des batteries Makita d’origine. L’utilisation de batteries de marque autre que Makita ou de batteries modifiées peut provoquer l’explosion des batteries, ce qui présente un risque d’incendie, de dommages matériels et corporels. Cela annulera également la garantie Makita pour l’outil et le chargeur Makita. Conseils pour assurer la durée de vie optimale de la batterie

1. Rechargez la batterie avant qu’elle ne soit

complètement épuisée. Arrêtez toujours l’outil et rechargez la batterie quand vous constatez que la puissance de l’outil diminue.

2. Ne rechargez jamais une batterie complètement

chargée. La surcharge réduit la durée de service de la batterie.

3. Chargez la batterie alors que la température de la

pièce se trouve entre 10 °C et 40 °C (50 °F et 104 °F). Si une batterie est chaude, laissez-la refroidir avant de la charger.

4. Chargez la batterie si vous ne l’avez pas utilisée

pendant une longue période (plus de six mois). DESCRIPTION DU FONCTIONNEMENT ATTENTION :

• Veillez toujours à ce que l’appareil soit éteint et la batterie déposée avant d’effectuer des réglages ou des contrôles sur le fonctionnement de l’appareil. Installation et retrait de la batterie (Fig. 1)

• Éteignez toujours l’outil avant d’installer ou de déposer la batterie.

• Pour retirer la batterie, faites glisser le bouton à l’avant de la batterie et sortez la batterie.

• Pour installer la batterie, alignez sa languette sur la rainure qui se trouve à l’intérieur du carter, puis glissez la batterie pour la mettre en place. Insérez-la toujours bien à fond, jusqu’à ce qu’elle se verrouille en émettant un léger clic. Si vous pouvez voir le voyant rouge sur la11 face supérieure du bouton, la batterie n’est pas parfaitement verrouillée. Installez-la à fond, jusqu’à ce que le voyant rouge ne soit plus visible. Sinon, elle risque de tomber accidentellement de l’outil, en vous blessant ou en blessant une personne située près de vous.

• N’appliquez pas une force excessive lors de l’installation de la batterie. Si la batterie ne glisse pas aisément, c’est qu’elle n’est pas insérée correctement. Système de protection de la batterie (batterie au lithium-ion comportant une étoile) (Fig. 2) Les batteries au lithium-ion comportant une étoile sont équipées d’un système de protection. Ce système coupe automatiquement l’alimentation en électricité vers l’outil afin de prolonger sa durée de vie. L’outil s’arrête automatiquement pendant l’utilisation lorsqu’il et/ou la batterie se trouvent dans l’une des situations suivantes :

• Surchargé : L’outil fonctionne de manière à créer un courant anormalement élevé. Dans ce cas, relâchez la gâchette située sur l’outil et arrêtez l’application ayant provoqué la surcharge de l’outil. Ensuite, tirez à nouveau sur la gâchette pour redémarrer l’outil. Si l’outil ne démarre pas, la batterie est en surchauffe. Dans ce cas, laissez la batterie refroidir avant de tirer à nouveau sur la gâchette.

• Basse tension : L’autonomie restante est trop basse et l’outil ne fonctionnera pas. Dans ce cas, retirez la batterie et rechargez-la. Indication de l’autonomie restante de la batterie Uniquement pour les batteries avec voyant lumineux (Fig. 3) Appuyez sur le bouton de vérification sur la batterie pour indiquer la charge restante de la batterie. Les témoins s’allument pendant quelques secondes. REMARQUE :

• Selon les conditions d’utilisation et la température ambiante, les indications peuvent différer légèrement de l’autonomie réelle restante. Interrupteur (Fig. 4) ATTENTION :

• Avant d’insérer la batterie dans l’outil, vérifiez toujours que la gâchette fonctionne bien et revient en position d’arrêt lorsqu’elle est relâchée. Pour mettre l’outil en marche, appuyez simplement sur la gâchette. Pour l’arrêter, relâchez la gâchette. Allumage de la lampe avant (Fig. 5) ATTENTION :

• Ne regardez pas directement la lumière ou la source de lumière. Appuyez sur la gâchette pour allumer la lampe. La lampe demeure allumée tant que la pression sur la gâchette est maintenue. La lampe s’éteint 10 à 15 secondes après la libération de la gâchette. REMARQUE :

• Utilisez un chiffon sec pour essuyer les saletés qui recouvrent la lentille de la lampe. Prenez garde de rayer la lentille de la lampe, sinon sa capacité d’éclairage sera affectée. Marche arrière (Fig. 6) L’outil possède un inverseur qui permet de changer le sens de rotation. Appuyez sur le levier de l’inverseur par le côté A pour une rotation dans le sens des aiguilles d’une montre, ou par le côté B pour une rotation en sens inverse. Lorsque l’inverseur est en position neutre, il n’est pas possible d’appuyer sur la gâchette. ATTENTION :

• Vérifiez toujours le sens de rotation avant de mettre l’outil en marche.

• N’actionnez l’inverseur qu’une fois l’outil complètement arrêté. Si vous changez le sens de rotation de l’outil avant l’arrêt de l’outil, vous risquez de l’endommager. Lorsque vous n’utilisez pas l’outil, placez toujours le levier de l’inverseur en position neutre. Jauge de profondeur (Fig. 7) La profondeur peut être réglée en tournant le centreur. Tournez-le dans le sens “B” pour moins de profondeur et dans le sens “A” pour plus de profondeur. Un tour entier du centreur égale 1,5 mm de changement en profondeur . Réglez le centreur de sorte que la distance entre le bout du centreur et la tête de la vis soit d’environ 1 mm comme illustré dans les figures. Enfoncez une vis d’essai dans votre matériel ou un morceau de matériel que vous avez en double. Si la profondeur ne convient pas toujours pour la vis, continuez le réglage jusqu’à ce que vous trouviez le réglage de profondeur correct. (Fig. 8 et 9) ASSEMBLAGE ATTENTION :

• Assurez-vous toujours que l’outil est hors tension et que la batterie est retirée avant d’effectuer toute intervention sur l’outil. Voyants Autonomie restante Allumé Éteint Clignotant 75 % à 100 % 50 % à 75 % 25 % à 50 % 0% à 25% Recharger la batterie. Il est possible que la batterie ait mal fonctionné.12 Installation ou retrait de l’embout Pour retirer l’embout, tirer le centreur. Ensuite saisissez l’embout avec une paire de pinces et tirez-le pour le sortir du porte-embout magnétique. Parfois, cela aide de tortiller l’embout avec les tenailles quand vous tirez. (Fig. 10) Pour installer l’embout poussez-le fermement dans le porte-embout magnétique. Puis installez le centreur en le poussant fermement en arrière. (Fig. 11) Stockage de l’embout (Fig. 12) Ajustez l’embout dans la partie saillante de l’outil. Crochet de fixation L’outil est équipé d’un crochet pratique qui permet de l’accrocher temporairement. Il peut être fixé sur les deux côtés de l’outil. Pour retirer le crochet, écartez-le en poussant ses extrémités droites DE CHAQUE CÔTÉ dans le sens de la flèche (1) et en soulevant dans le sens de la flèche (2). (Fig. 13) UTILISATION Vissage (Fig. 14) Ajustez la vis sur le bout de l’embout et placez le bout de la vis sur la surface de la pièce de travail qui doit être fixée. Appliquez un peu de pression sur l’outil et démarrez-le Retirez-le dès que l’embrayage s’emballe. Ensuite relâchez la gachette. ATTENTION :

• Quand vous ajustez la vis sur le bout de l’embout faites attention de ne pas pousser sur la vis. Si la vis est poussée, l’embrayage s’enclenche et la vis va soudainement tourner. Cela pourrait endommager la pièce de travail ou causer des blessures.

• Assurez-vous que l’embout se trouve inséré bien droit dans la tête de vis, faute de quoi la vis et/ou l’embout risquent d’être endommagés. MAINTENANCE ATTENTION :

• Assurez-vous toujours que l’outil est hors tension et que la batterie est retirée avant d’y effectuer tout travail d’inspection ou d’entretien.

• N’utilisez jamais d’essence, de benzine, de diluant, d’alcool ou de produit similaire. Ces produits risquent de provoquer des décolorations, des déformations ou des fissures. Remplacement des charbons (Fig. 15) Remplacez-les lorsqu’ils atteignent le repère d’usure. Gardez les charbons propres et assurez-vous qu’ils glissent librement dans les porte-charbons. Les deux charbons doivent être remplacés en même temps. Utilisez uniquement des charbons identiques. Retirez les deux vis à l’aide d’un tournevis puis enlevez le couvercle avant. (Fig. 16) Soulevez le bras du ressort puis placez-le dans la partie encastrée du carter avec un tournevis à tête fendue et tige mince ou un outil similaire. (Fig. 17) Utilisez une paire de tenailles pour retirer les bouchons des charbons. Enlevez les charbons usés, insérez les neufs et remettez en place les bouchons sur les charbons. (Fig. 18) Assurez-vous que les bouchons des charbons sont solidement en place dans les orifices des porte-charbons. (Fig. 19) Remettez en place le couvercle avant et serrez les deux vis fermement. Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, toute réparation et tout travail d’entretien ou de réglage doivent être effectués par un Centre de service après- vente agréé Makita, avec des pièces de rechange Makita.

• Ces accessoires ou pièces complémentaires sont recommandés pour être utilisés avec l’outil Makita spécifié dans ce mode d’emploi. L’utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. N’utilisez les accessoires ou pièces qu’aux fins auxquelles ils ont été conçus. Pour obtenir plus de détails sur ces accessoires, contactez votre Centre de service local Makita.

• Phillips Insert bits

• Porte-embout magnétique

• Divers types de batteries et chargeurs de marque Makita.

• Étui en plastique REMARQUE :

• Certains éléments de la liste peuvent être inclus en tant qu’accessoires standard dans le coffret de l’outil envoyé. Ils peuvent varier suivant les pays. Bruit ENG905-1 Les niveaux de bruit pondéré A typiques ont été mesurés selon la norme EN62841 : Modèle DFS440 Niveau de pression sonore (L

) : 74 dB (A) Incertitude (K) : 3 dB (A) Le niveau de bruit peut dépasser 80 dB (A) lors de l’utilisation. Modèle DFS450 Niveau de pression sonore (L

) : 75 dB (A) Incertitude (K) : 3 dB (A) Le niveau de bruit peut dépasser 80 dB (A) lors de l’utilisation. Portez des protections auditives. Vibrations ENG900-1 La valeur totale de vibration (somme du vecteur triaxial) déterminée selon EN62841 : Mode de fonctionnement : vissage sans impact Émission des vibrations (a

ou moins Incertitude (K) : 1,5 m/s

• La valeur de l’émission des vibrations déclarée a été mesurée conformément à la méthode de test standard et peut être utilisée afin de comparer des outils entre eux.13

• La valeur de l’émission des vibrations déclarée peut également être utilisée lors d’une évaluation préliminaire de l’exposition.

• Selon la manière dont l’outil est utilisé, il est possible que l’émission des vibrations pendant l’utilisation réelle de l’outil électrique diffère de la valeur de l’émission déclarée.

• Veillez à identifier les mesures de sécurité destinées à protéger l’opérateur et établies en fonction de l’estimation de l’exposition dans les conditions réelles d’utilisation (en prenant en compte toutes les étapes du cycle de fonctionnement, telles que les périodes de mise hors tension de l’outil, les périodes de fonctionnement au ralenti et les périodes de mise en route). Déclaration de conformité CE Pour les pays d’Europe uniquement La Déclaration de conformité CE figure en Annexe A du présent mode d’emploi.14 DEUTSCH (Originalanweisungen) Erklärung der Gesamtdarstellung TECHNISCHE DATEN
