Type de produit	Boîtier de stockage USB-C pour SSD M.2 NVMe
Marque	Tripp Lite
Modèle	U457-1M2-NVMEG2
Interface	USB 3.1 Gen 2 Type-C (rétrocompatible USB 3.0, 2.0 et 1.1)
Compatibilité des disques	SSD M.2 NVMe PCIe M-Key (tailles 2230, 2242, 2260, 2280)
Taux de transfert maximal	Jusqu'à 10 Gbps
Support UASP	Oui (lecture jusqu'à 70% plus rapide, écriture jusqu'à 40% plus rapide)
Matériau du boîtier	Aluminium
Alimentation	Bus USB (aucune alimentation externe requise)
Contenu du pack	Boîtier, câble USB 3.1 Gen 2 Type-C 0,6 m, mini tournevis, quincaillerie de montage, manuel d'utilisation
Accessoires optionnels	Câble USB 3.1 Gen 2 Type-C vers Type-C (U420-003-G2) ou Type-C vers USB-A (U428-003-G2), 0,9 m
Garantie	3 ans limitée
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec
Sécurité	Manipuler les SSD avec précaution ; utiliser un bracelet antistatique ou toucher une surface métallique mise à la terre
Pièces détachées et réparabilité	Pièces non détaillées ; contacter Tripp Lite pour le service après-vente
Conformité réglementaire	Directive DEEE (Union européenne) ; numéro de série sur la plaque signalétique
Systèmes d'exploitation compatibles	Windows, macOS, Linux (non spécifié mais standard)

FOIRE AUX QUESTIONS - U4571M2NVMEG2 Tripp Lite

Quels types de SSD M.2 ce boîtier prend-il en charge ?

Ce boîtier prend en charge les SSD M.2 NVMe PCIe M-Key uniquement. Il ne supporte pas les SSD SATA B-Key/M+B Key ni les SSD M.2 PCIe-AHCI. Les tailles compatibles sont : 2230, 2242, 2260 et 2280.

Comment installer un SSD dans le boîtier ?

Utilisez le mini tournevis inclus pour retirer les deux vis de chaque côté du port USB-C, puis retirez la plaque du couvercle. Faites glisser la carte PCBA hors du boîtier. Placez le SSD à côté du connecteur M.2 NVMe M-Key, alignez les trous de montage et insérez l'écrou sous le trou correspondant à la longueur du SSD. Branchez le SSD à un angle pour minimiser la tension, puis fixez-le avec la vis de montage. Remettez la carte en place, puis revissez la plaque du couvercle.

Le boîtier est-il compatible avec UASP et quels sont les avantages ?

Oui, il est compatible UASP (USB Attached SCSI Protocol). Cela permet d'atteindre des performances de lecture jusqu'à 70% plus rapides et d'écriture jusqu'à 40% plus rapides par rapport au protocole BOT standard.

Comment formater un nouveau SSD dans le boîtier ?

Si le SSD n'est pas formaté, ouvrez l'utilitaire de gestion des disques de votre système d'exploitation. Sous Windows, faites un clic droit sur 'Disk Management' et sélectionnez 'Manage'. Cliquez droit sur le nouveau disque, choisissez 'New Simple Volume' et suivez les instructions. La taille de la partition ne doit pas dépasser l'espace disque maximum.

Quel câble est fourni avec le boîtier ?

Le boîtier est livré avec un câble USB 3.1 Gen 2 Type-C de 0,6 m (2 pieds). Vous pouvez également utiliser des câbles optionnels vendus séparément : U420-003-G2 (Type-C vers Type-C, 0,9 m) ou U428-003-G2 (Type-C vers USB-A, 0,9 m).

Que faire si le voyant LED ne clignote pas lors du transfert ?

Vérifiez que le câble est correctement branché et que le SSD est bien installé. Assurez-vous que le SSD est formaté et reconnu par le système. Si le problème persiste, essayez un autre port USB ou un autre câble. Le voyant bleu clignote uniquement lors des opérations de lecture/écriture.

Puis-je utiliser ce boîtier avec un ordinateur ne disposant pas de port USB-C ?

Oui, car le boîtier est rétrocompatible avec USB 3.0, 2.0 et 1.1. Vous pouvez utiliser un câble USB-C vers USB-A (comme le U428-003-G2 optionnel) pour le connecter à un port USB-A standard.

Quelles précautions prendre lors de la manipulation du SSD ?

Les SSD sont sensibles à l'électricité statique. Portez un bracelet antistatique ou touchez une surface métallique mise à la terre avant de manipuler le SSD. Débranchez toujours le boîtier avant d'installer ou de retirer le SSD. Suivez la procédure de déconnexion sécurisée du système d'exploitation avant de débrancher le boîtier pour éviter toute perte de données.

Quelle est la durée de la garantie et comment l'utiliser ?

La garantie limitée est de 3 ans à compter de la date d'achat. Pour l'activer, vous devez obtenir un numéro d'autorisation de retour (RMA) auprès de Tripp Lite ou d'un centre agréé. Retournez le produit en port prépayé avec une description du problème et une preuve d'achat. La garantie ne couvre pas les dommages accidentels ou les modifications.

Où trouver le numéro de série du produit ?

Le numéro de série se trouve sur la plaque signalétique du produit, ainsi que les marques d'homologation et autres informations réglementaires. Il est important de s'y référer pour toute demande de conformité ou de service.

MODE D'EMPLOI U4571M2NVMEG2 Tripp Lite

Boîtier USB 3.1 gen 2 (10 gbps) type-c à nvme pcie m.2 SSD m-key

Modèle : U457-1M2-NVMEG2

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

Caractéristiques du produit

• Lecture, écriture ou transfert rapide de fichiers vers et depuis un ordinateur en ajoutant de la vitesse d'un SSD M.2 NVMe
• Prend en charge les lecteurs M.2 de tailles 2230, 2242, 2260, 2280
• Prend en charge des taux de transfert de données USB 3.1 Gen 2 pouvant atteindre jusqu'à 10 Gbps et est rétrocompatible avec USB 3.0, 2.0 et 1.1
• Compatible UASP avec une performance de lecture jusqu'à 70 % plus rapide et d'écriture jusqu'à 40 % plus rapide
• Le boîtier mince en aluminium est durable et parfait pour le voyage
• Prêt à l'emploi – aucun logiciel, lecteur et aucune alimentation externe requis

L'emballage comprend

Boîtier U457-1M2-NVMEG2 USB-C à M.2 Cable USB 3.1 Gen 2 Type-C, 0,6 m (2 pi) - Mini tournevis - Quincaillerie de montage - Manuel de l'utilisateur

Accessoires facultatifs

• Câble U420-003-G2 USB 3.1 Gen 2 Type-C (10 Gbps) à Type C, 0,9 m (3 pi)
• Câble U428-003-G2 USB 3.1 Gen 2 Type-C (10 Gbps) à USB-A, 0,9 m (3 pi)

• Les lecteurs HDD/SSD sont sensibles à l'électricité statique et doivent être manipulés de façon adéquate, afin de prévenir tout risque de perte de données. Toujours manipuler le lecteur HDD/SSD avec prudence en portant un dispositif antistatique (comme la P999-000 de Tripp Lite) lors de son transport ou en touchant une surface métallique mise à la masse pour décharger les charges électrostatiques du corps avant de toucher au lecteur.
• Au moment de débrancher le lecteur, s'assurer de suivre les étapes de déconnexion appropriées pour le système d'exploitation. Retirer le lecteur sans utiliser une déconnexion appropriée pourrait entraîner la perte ou la corruption des données.

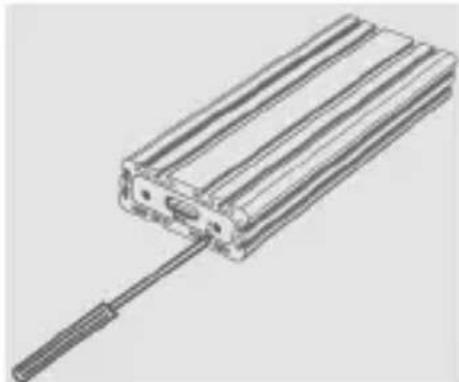

• En utilisant le mini tournevis inclus, restaurer les deux vis qui se trouvent de chaque côté du port USB-C.

1. Retirer la plaque du couvercle USB-C, puis faire glisser la carte PCBA hors de l'appareil.

1. Placer le SSD à côté du connecteur M.2 NVMe M-Key, en faisant correspondre les trous de montage. Positionner l'écrou inclus sous le trou de montage qui correspond à la longueur du SSD.

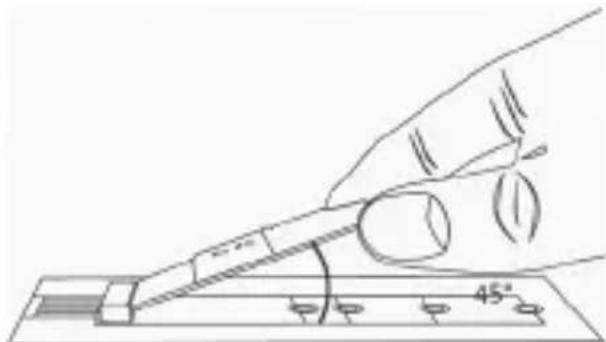

1. Raccorder le lecteur M.2 NVMe SSD M-Key à un angle pour réduire au minimum la tension sur le connecteur.

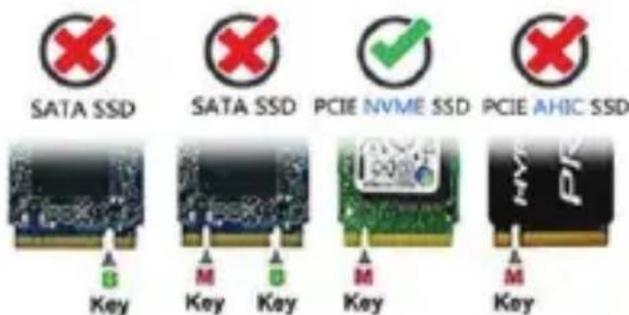

Remarque: ce produit ne prend en charge que SSD PCIe M.2 NVMe M-Key et ne prend PAS en charge SSD SATA B-Key/M+B Key ou SSD M-Key M.2 PCIe-AHCI.

1. En tenant le SSD vers le trou de montage avec l'écrou inséré, bien fixer le SSD à la carte PCBA en vissant la vis de montage dans l'écrou.
2. Remettre la carte PCBA en place en la glissant dans le boîtier en métal, puis remettre en place les deux vis de la plaque du couvercle retirées à l'étape 1.
3. Raccorder le câble USB 3.1 Gen 2 inclus entre le port USB-C sur le boîtier et le port USB-A sur l'ordinateur.
4. Le boîtier est maintenant prêt à être utilisé. Le voyant à DEL bleu clignotera pour indiquer la lecture, l'écriture et le transfert de données.

Si le SSD n'a pas encore été formaté, il doit d'abord être formaté en utilisant l'utilitaire Disk Management de l'ordinateur pour copier et accéder aux fichiers. Consulter les instructions Formatage du disque dur pour obtenir plus de renseignements.

Formatage du disque dur

Remarque : les SSD partitionnés seront reconnus comme un « nouveau volume » et seront prêts à utiliser immédiatement.

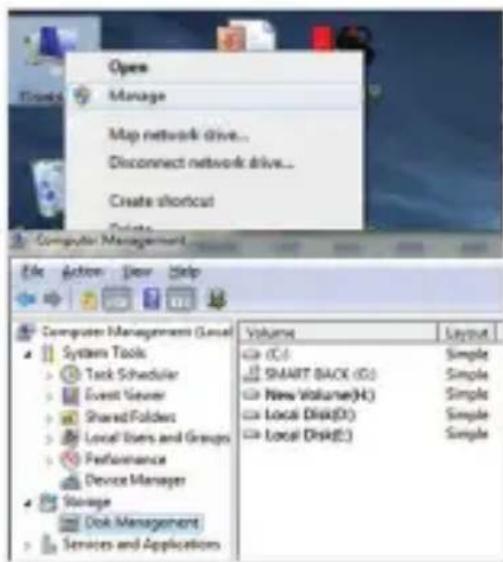

1. Dans la fenêtre Computer Management (gestion informatique), cliquer à droite sur « Disk Management » (gestion du disque), puis sélectionner « Manage » (gérer).

Remarque : des données d'accès administratives sont requises pour changer ou modifier des paramètres.

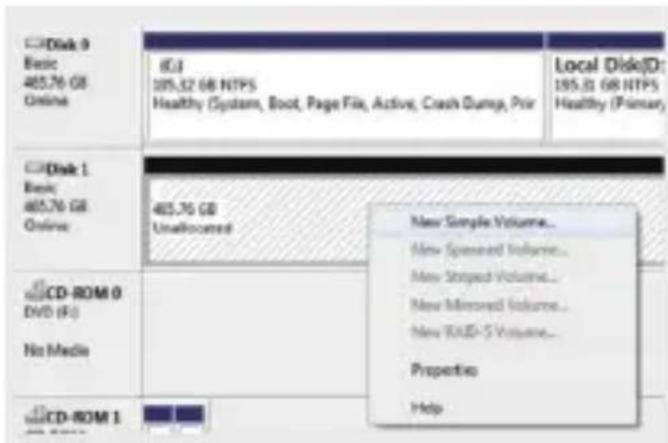

1. Cliquer à droite sur « Disk 1 » (disque 1), puis cliquer sur « New Simple Volume » (nouveau volume simple).

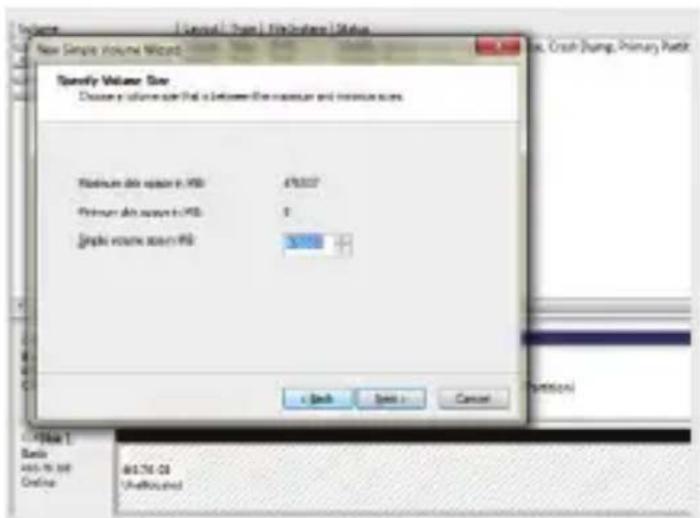

1. Choisir la taille de la partition, puis cliquer sur « Next » (suivant) pour terminer.

Remarque : la taille de la partition ne peut pas dépasser l'espace disque maximum (en Mo). Il est recommandé que la taille du volume simple en Mo corresponde à celle de l'espace disque maximum en Mo.

1. Trouver le nouveau disque dur dans la fenêtre Mon Ordinateur.

Garantie limitee de 3 ans

Tripp Lite garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de trois (3) ans à partir de la date d'achat initiale. La responsabilité de Tripp Lite, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de Tripp Lite ou d'un centre de réparation autorisé par Tripp Lite. Les produits doivent être retournés à Tripp Lite ou à un centre de réparation autorisé par Tripp Lite en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRESENTES, Tripp Lite N'EMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTS DES QUALITE COMMERCIALE ET D'ADEQUATION À UN USAGE PARTICULARIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, Tripp Lite NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPEÇAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÈME SI AYANT ÉTÉ AVISEE DE L'EVENTUALité DE TELS DOMMAGES. Plus précisé, Tripp Lite ne pourra être tenue responsable des coûts, comme la perte de bénéfices ou de recettes, la perte de matériel, l'impossibilité d'utilisation du matériel, la perte de logiciel, la perte de données, les frais des produits de remplacement, et les réclamations d'un tiers ou autres.

Numéros d'identification à la conformité réglementaire

À des fins de certification de conformité réglementaire et d'identification, un numéro de série unique a été attribué à votre produit Tripp Lite. Le numéro de série ainsi que toutes les marques d'homologation et les renseignements requis se trouvent sur la plaque signalétique du produit. Lors d'une demande de renseignements concernant la conformité de ce produit, toujours se reporter au numéro de série. Le numéro de série ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit.

Renseignements sur la conformité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usage au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement, afin qu'il soit recyclé à la fin de sa vie utile

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis.

Les produits réels peuvent différer légèrement des photos et des illustrations.
