Caractéristiques techniques	Microphone dynamique à main, directivité cardioïde, réponse en fréquence de 50 Hz à 15 kHz, impédance de 600 Ohms.
Utilisation	Idéal pour les performances vocales en direct, les discours et les enregistrements en studio.
Maintenance et réparation	Nettoyer régulièrement la grille avec un chiffon doux, éviter l'exposition à l'humidité excessive.
Sécurité	Ne pas utiliser à proximité de sources électriques ou dans des environnements humides pour éviter les chocs électriques.
Informations générales	Compatible avec la plupart des systèmes de sonorisation, alimentation par câble XLR, poids léger pour une manipulation facile.

FOIRE AUX QUESTIONS - TXA1020MT Monacor

Comment connecter le Monacor TXA1020MT à un amplificateur ?

Pour connecter le Monacor TXA1020MT à un amplificateur, utilisez un câble XLR standard. Branchez une extrémité dans la sortie du microphone et l'autre dans l'entrée XLR de l'amplificateur.

Que faire si le son est faible lors de l'utilisation du Monacor TXA1020MT ?

Vérifiez d'abord le niveau de gain de votre amplificateur. Assurez-vous également que la batterie du microphone est chargée et que le câble est correctement connecté.

Le Monacor TXA1020MT fonctionne-t-il sans piles ?

Non, le Monacor TXA1020MT nécessite des piles pour fonctionner. Assurez-vous d'utiliser des piles neuves pour garantir un fonctionnement optimal.

Comment nettoyer le Monacor TXA1020MT ?

Utilisez un chiffon doux et sec pour nettoyer le microphone. Évitez d'utiliser des produits chimiques ou des liquides qui pourraient endommager les composants électroniques.

Le Monacor TXA1020MT est-il compatible avec un enregistreur audio ?

Oui, le Monacor TXA1020MT est compatible avec les enregistreurs audio équipés d'entrées XLR. Assurez-vous de vérifier les spécifications de votre enregistreur pour une connexion appropriée.

Comment éviter les interférences lors de l'utilisation du Monacor TXA1020MT ?

Pour éviter les interférences, éloignez le microphone des appareils électroniques tels que les téléphones portables, les ordinateurs ou les émetteurs radio. Utilisez également des câbles de bonne qualité.

Quelle est la durée de vie de la batterie du Monacor TXA1020MT ?

La durée de vie de la batterie dépend de l'utilisation, mais en général, elle peut durer entre 10 et 15 heures avec des piles neuves.

Le Monacor TXA1020MT est-il résistant à l'eau ?

Non, le Monacor TXA1020MT n'est pas conçu pour être résistant à l'eau. Évitez de l'utiliser dans des environnements humides ou sous la pluie.

MODE D'EMPLOI TXA1020MT Monacor

Franchise. Cette notice s'adresse aux professionnels (installation) et aux personnes sans connaissances techniques spécifiques (utilisation). Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilités d'utilisation

Avec ce module émetteur, on peut transmettre des signaux audio sans fil vers un récepteur réglé sur les mêmes fréquences (par exemple module de réception d'une enceinte active de la série TXA-1020 ou TXA-800). Le module est donc pour une installation dans une enceinte active de la série TXA-1020 (pour compléter le système ou pour remplacer le module émetteur), il peut également être installé dans un autre appareil.

Conformité et autorisation :

Par la presente, MONACOI INTERNATIONAL déclarée que le module émette TXA-102MT ne suitron conformité avec la directive 2014/53/UE. La déclaration de conformité UE est disponible sur Internet :

www.monacor.com

Le module émetteur est autorisé pour un fonctionnement dans les pays de l'Union Européenne et de l'A. E. L. E. sans déclaration ni taxe.

Ne faites aucune modification sur le circuit imprimé de l'émetteur ou sur l'antenne (câble noir). La garantie devient caduque et le module émetteur perd sa autorisation.

2 Conseils importants

Le module répond à toutes les directives nécessaires de l'Union française et porte donc le symbole CE. Le module n'est conçu que pour une utilisation en intérieur. Protégé-le des éclaboussures, de tout type de projections d'eau, d'une humidité élevée de l'air et de la chaleur (plage de température de fonctionnement autorisée : 0 - 40°C). - Pour nettoyer le front, utilisez uniquement un chiffon sec ou doux, en tout cas, de produits chimiques ou d'eau. - Nous déclinons toute responsabilité en cas de dommages matériels ou corporels consécutifs si le module est utilisé dans un but autre que celui pour lequel il a été conçu, si l'installation n'est pas correctement ajustée à l'utilisation ou s'il n'est pas réparé par une personne habilitée ; en outre, la garantie deviendrait caduque.

3 Installation

L'après dans qu'en le module doit être installé doit imperativement être éteint et débranché du secteur !

Installation dans une enceinte active de la série TXA-1020 : Sur l'enceinte active, remplacez le module POWER par le module TXA-1020MT :

1) Dévissez le module POWER, détachez-le avec précaution du corps où se trouve le(s) branchement(s).

2) Reliez le module TXA-1020MT à l'enceinte active

Encogene active	TXA-1020MT
fiche 8 pôles	prése 8 pôles sur le circuit imprime de l'émetteur
fiche 7 pôles	prése 7 pôles sur le circuit imprime de l'interrap-
leurs POWER

3) Placez le module dans le tiroir et vissez-le.

Installation dans un autre appareil

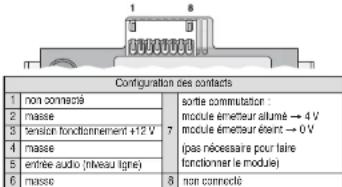

Respectez les directives CE. Etablissez les branchements via la prise 8 pôles sur le circuit imprimé de l'émetteur:

La prise 7 pôles sur le circuit imprimé de l'interrupteur POWER n'est pas nécessaire.

4 Utilisation

1) Pour établir la voie sans fil, il est assuré que le module émetteur est éteint et tout à l'air régler le récepteur correspondant sur un canal de transmission sans interférences (w: notice d'utilisation du récepteur). Ensuite allumé le module émetteur avec le réglage et via les touches, réglé le sur le même canal. Vous trouverez toutes les informations nécessaires relatives au fonctionnement du module dans le tableau sur la feuille séparée. Attention: sur l'environnement actif dans laquelle le module émetteur a été intégré, il faut que le module émetteur et le module de réception seront réglés sur des canaux différents, sinon il y a risque d'échos de Larsen. 2) Lorsque la voie sans fil est établie, regléz le volume pour le signal audio émis avec le rééquilibrage.

5 Caractéristiques techniques

Frequences ratio on Mio. (16 canoans)
31	02	03	04	05	06	07	08
685.1	694.1	696.3	664.8	665.3	694.5	663.6	664.9
685.2	694.2	696.3	664.8	665.3	694.5	663.6	664.9
683.2	684.2	685.7	684.7	685.3	684.4	685.9	684.9

Portée transmission : environ 30 m Puissance d'émission : ≤ 10 mW Alimentation : 12 V/140 mA Dimensions, poids : 191 x 43 x 103 mm (l x h x p), 220 g

Tout droit de modification réservé.
