MODE D'EMPLOI SmartControl 34743000 GROHE
Domaine d'application
Utilisation possible avec :
- Réservoirs sous pression
- Chauffe-eau instantanés hydrauliques/thermiques
Le fonctionnement avec des accumulateurs sans pression (chauffe-eau à écoulement libre) n'est pas possible!
Caractéristiques techniques
- Pression de service max. 10 bars
- Pression d'épreuve 16 bars
Remarque:
Il est recommandé d'installer un réducteur de pression en cas de pressions statiques supérieures à 5 bars.
Pour la combinaison avec garnitures de trop-plein et de replissage, la pose d'un dispositif de sécurité autorisé par la norme EN 1717 est obligatoire.
Pour cela, veuillez respecter les consignes suivantes :
- Uniquement pour Grotherm SmartControl et SmartControl Mixer avec deux vannes, le dispositif de sécurité (accessoire spécial ref.: 14055) doit être visser à la place du bouchon (Z) pré-monté.
- Le GROHE Rapido SmartBox doit être monté au moins 300mm au-dessus de la baignoire.
Installation du boîtier
- Préparer des trous pour le boîtier et des fentes pour les canalisations.
- Profondeur de montage : 75-105mm.
- Si le boîtier est installé trop en profondeur, il est possible d'utiliser une rallonge.
Possibilités de montage, voir pages 19-21.
Montage dans un support charpenté - Montage avec entreprises - Montage directement sur le mur - Montage dans le mur - Montage sur plaques de montage pour préfabriqué ou plaques pré-fabriquées

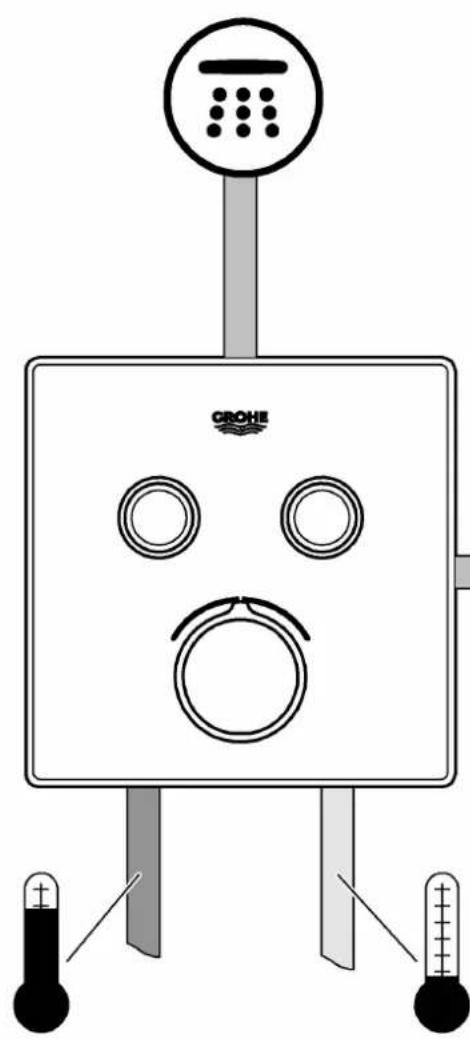

Brancher les canalisations
Il convient d'utiliser les sorties prévues à cet effet.

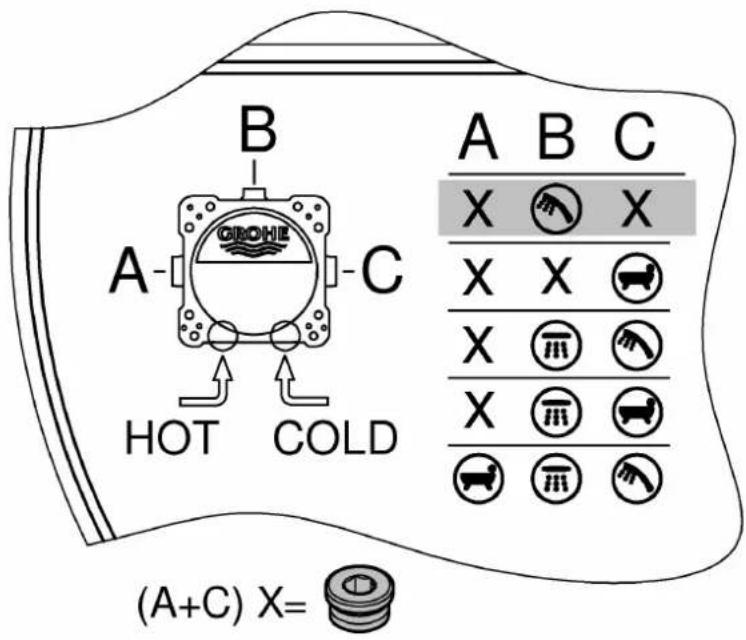

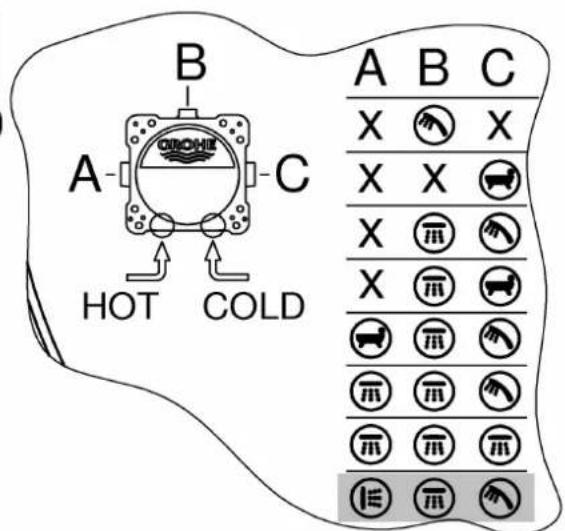

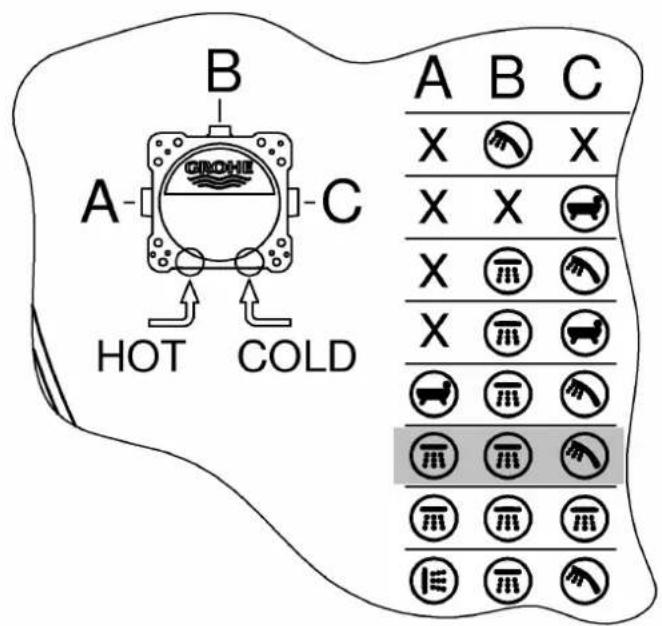

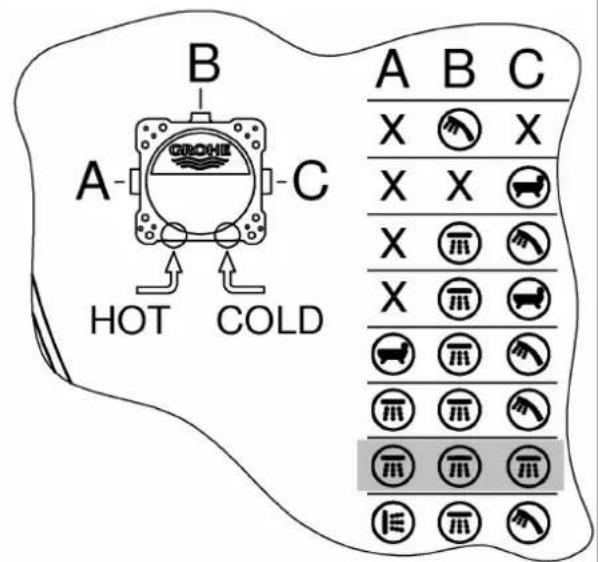

- Possibilités de configuration recommandées :
- Grotherm SmartControl voir à partir de la page 35.
- SmartControl Mixer voir à partir de la page 58.
- Les sorties non obstruées doivent être étanchéifiées à l'aide des bouchons (X) fournis.
- Vérifier l'étanchéité des raccordements.
- Les bouchons (Y) doit être monté, voir page 23, fig. [6].
Monter le support pour le produit d'étanchéité, voir page 24, fig. [9] à [11].
Enduire complètement le mur et le carreler.
Ne pas raccourcir le gabarit de montage avant le montage final.
- Pression dynamique
- Pression dynamique minimale sans résistances en aval 0,5 bar
- Pression dynamique minimale avec résistances en aval 1 bar
- Recommandée 1,5 à 5 bars
- Débit minimal 5 l/min
- Température
- Arrivée d'eau chaude max. 70°C
- Recommandée pour une économie d'énergie 60 °C
- Désinfection thermique possible
- Température de l'eau chaude au raccord d'alimentation au moins 2°C de plus que la température de l'eau mitigée
Veuillez en tenir compte lors du dimensionnement de l'évacuation !
- Possibilités de montage, voir page 35.

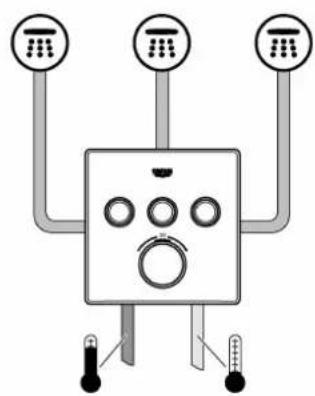

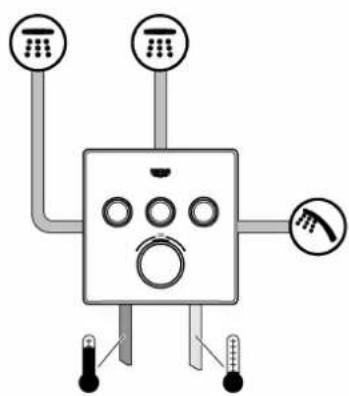

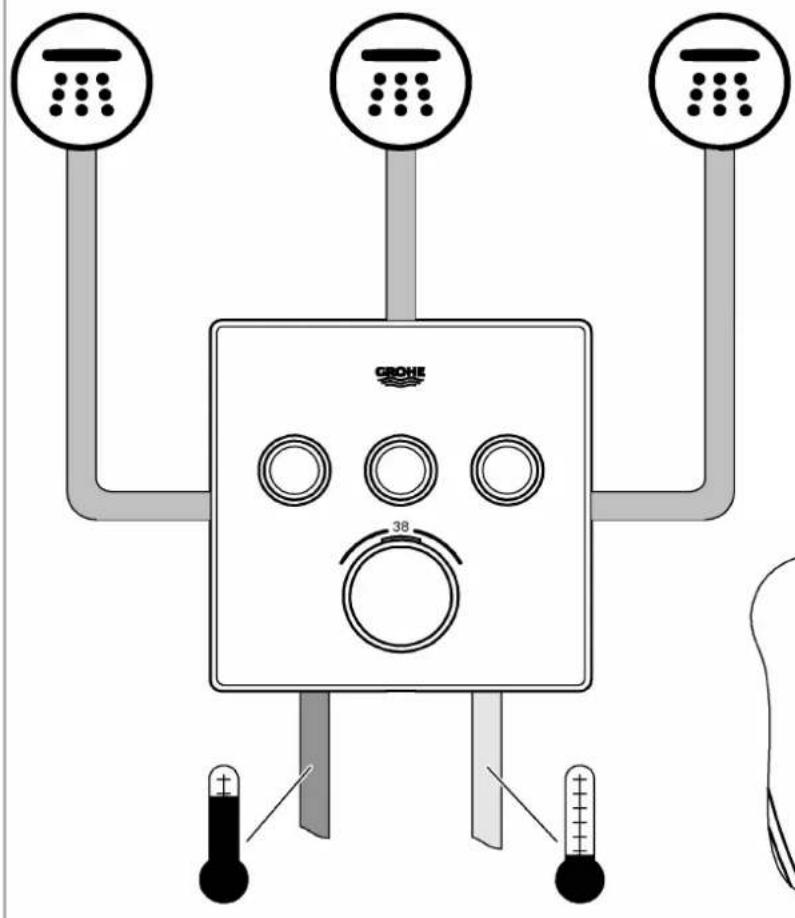

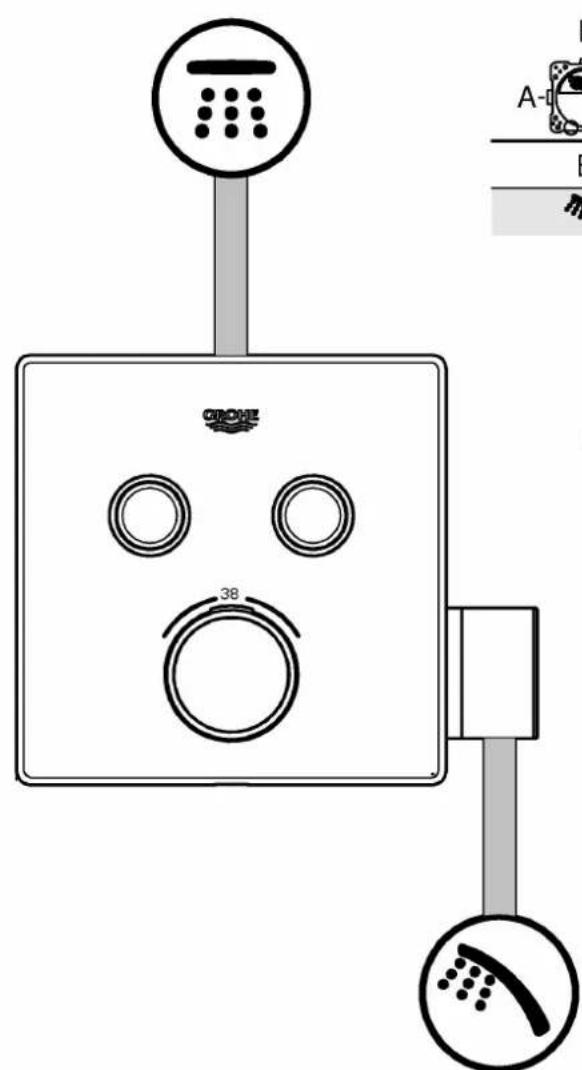

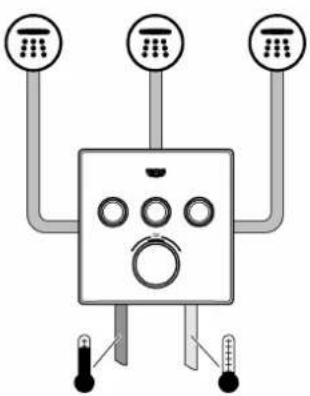

- Possibilités de configuration recommandées, voir à partir de la page 36.
Les accessoires spéciaux suivants sont disponibles :
Rallonge de 25mm (ref.:14048) Dispositif de sécurité, uniquement avec deux vannes (réf.: 14 055) - Robinets d'arrêt (réf.: 14 053) Raccordement inversé, chaud à droite - froid à gauche, remplacer la cartouche du thermostat (réf.: 49003)

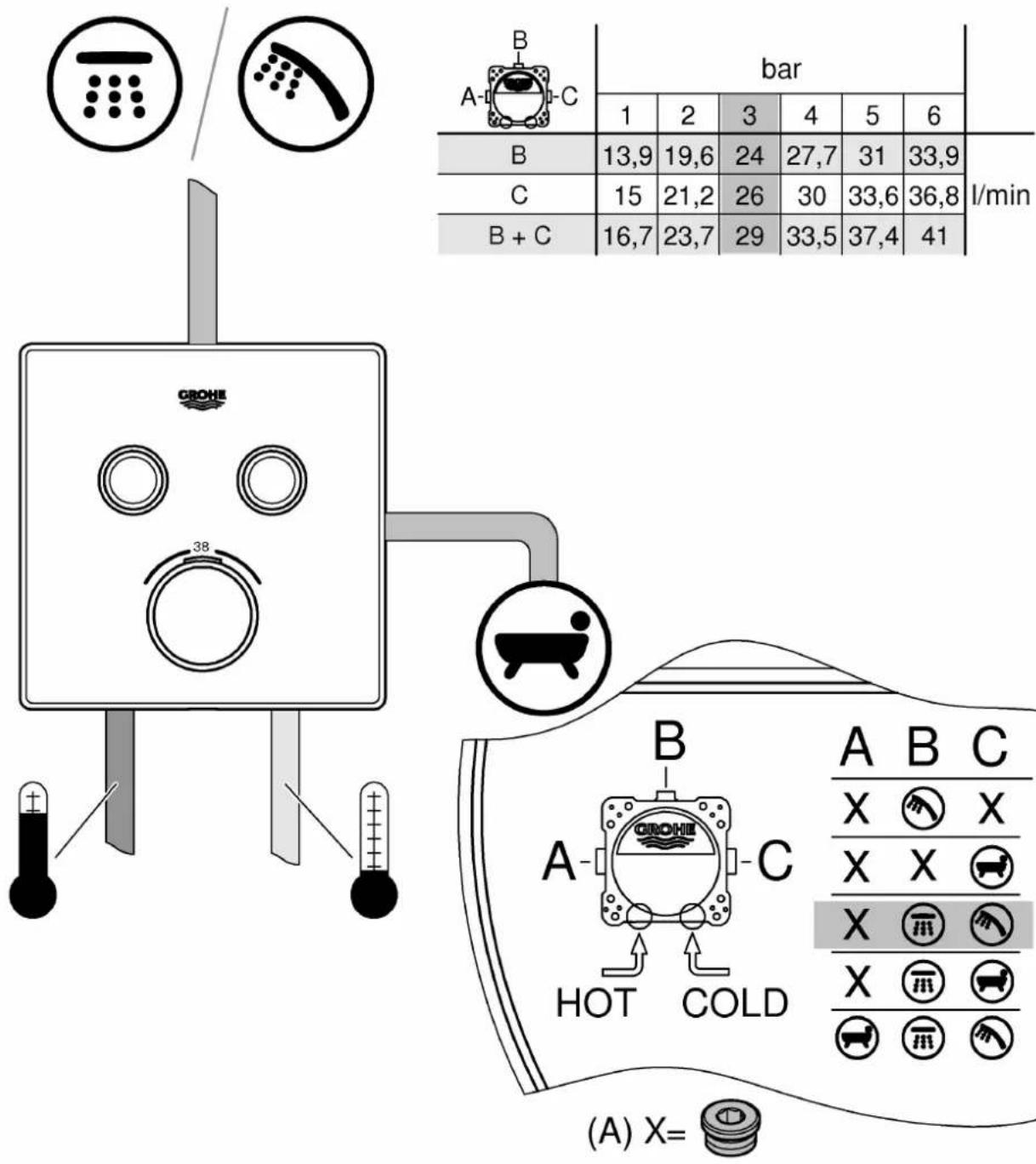

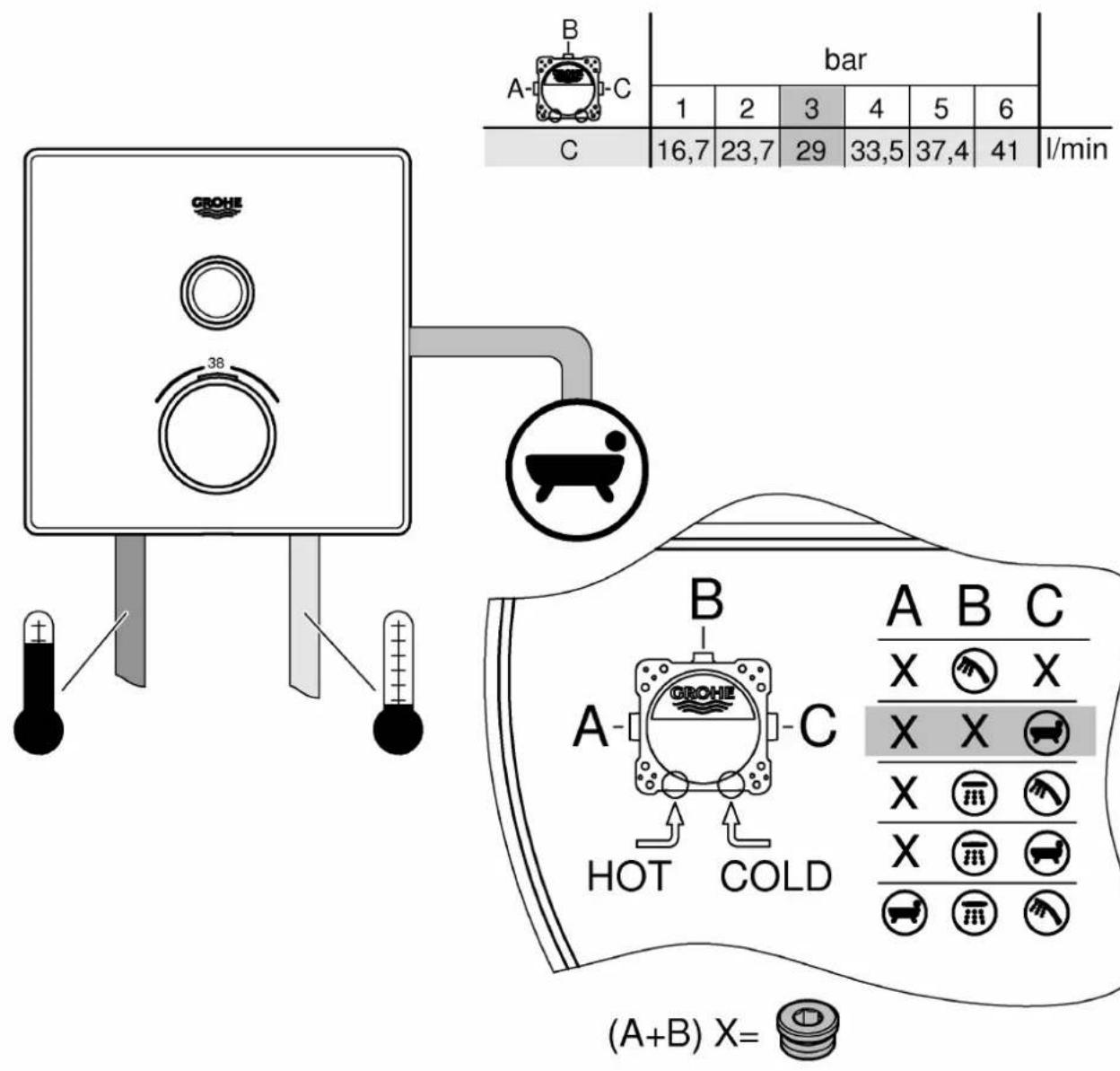

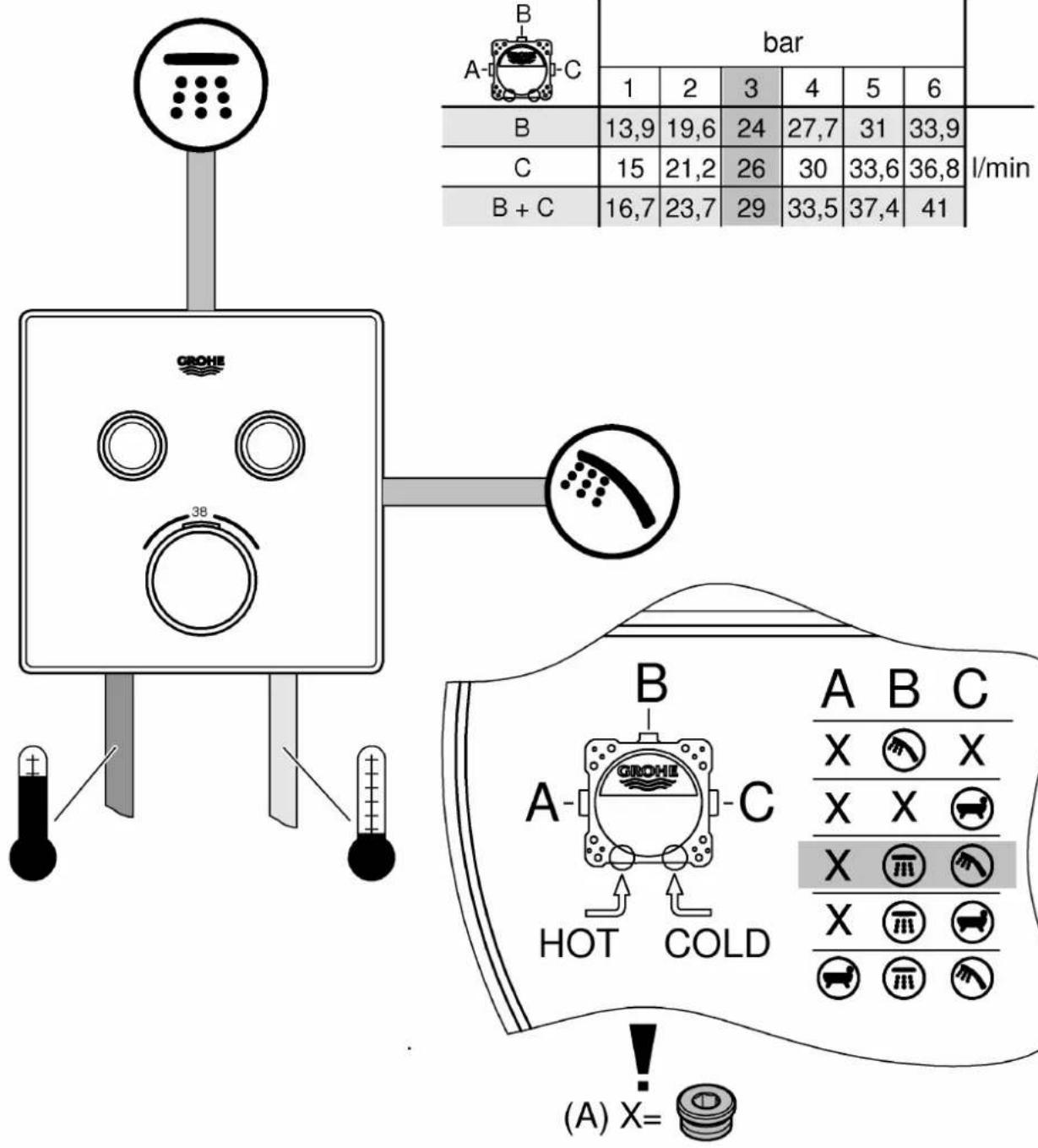

Thermostat

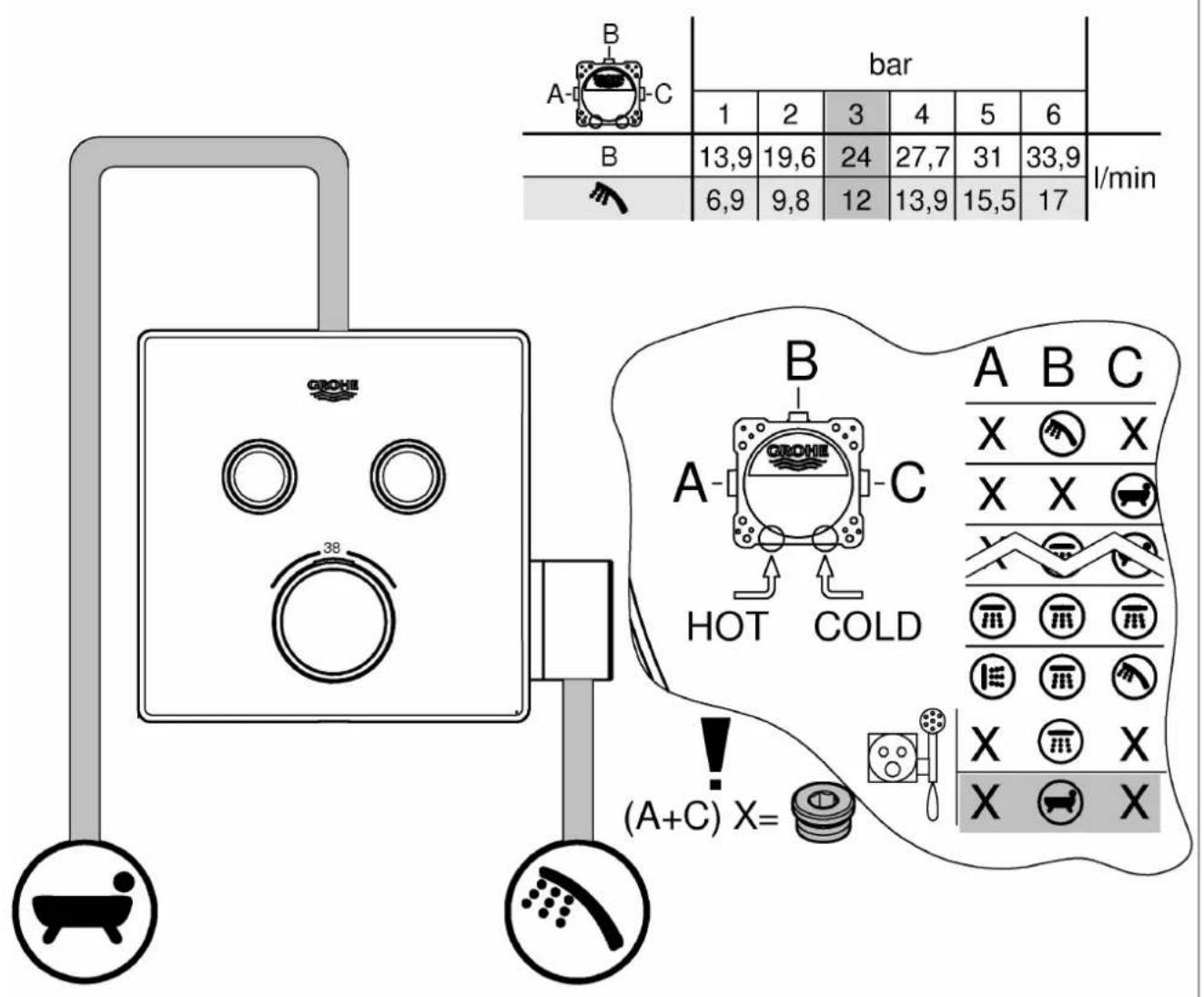

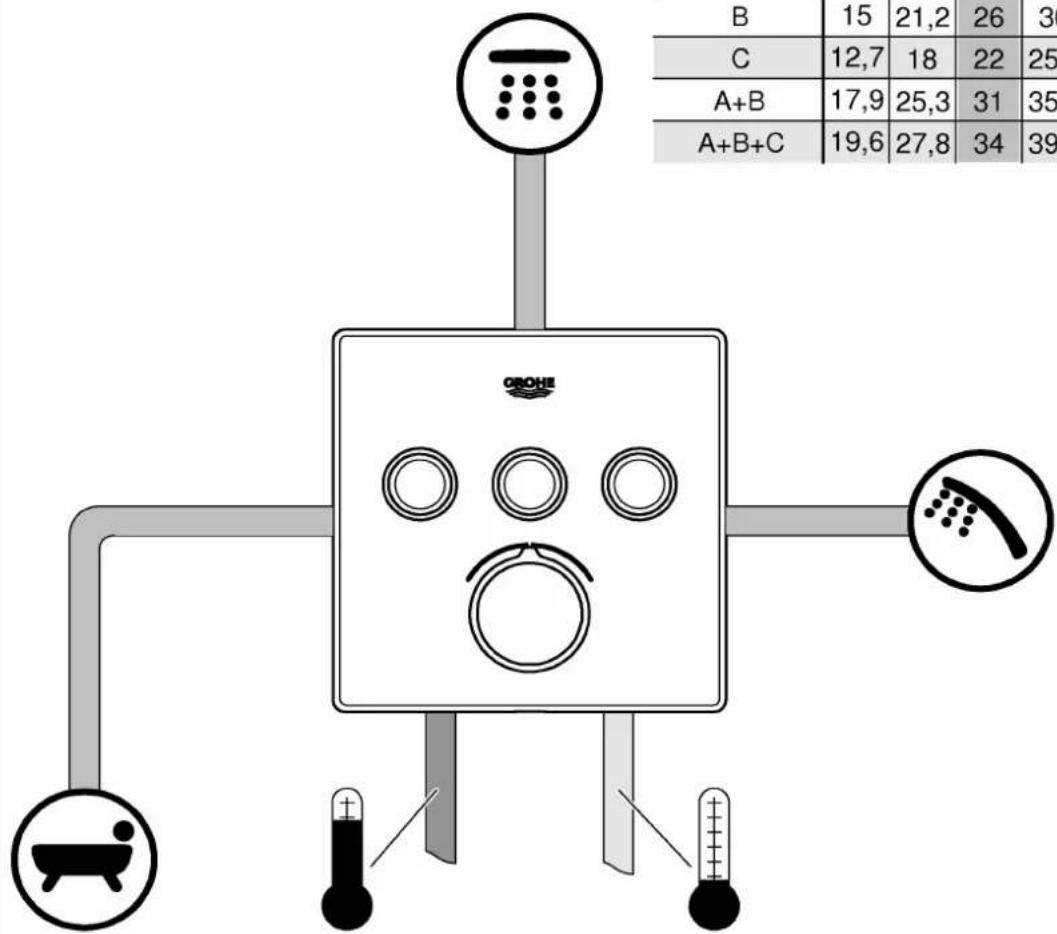

| A-B-C | bar | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| B | 16,7 | 23,7 | 29 | 33,5 | 37,4 | 41 |
| bar | |||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| 13,9 | 19,6 | 24 | 27,7 | 31 | 33,9 |
| 6,9 | 9,8 | 12 | 13,9 | 15,5 | 17 |

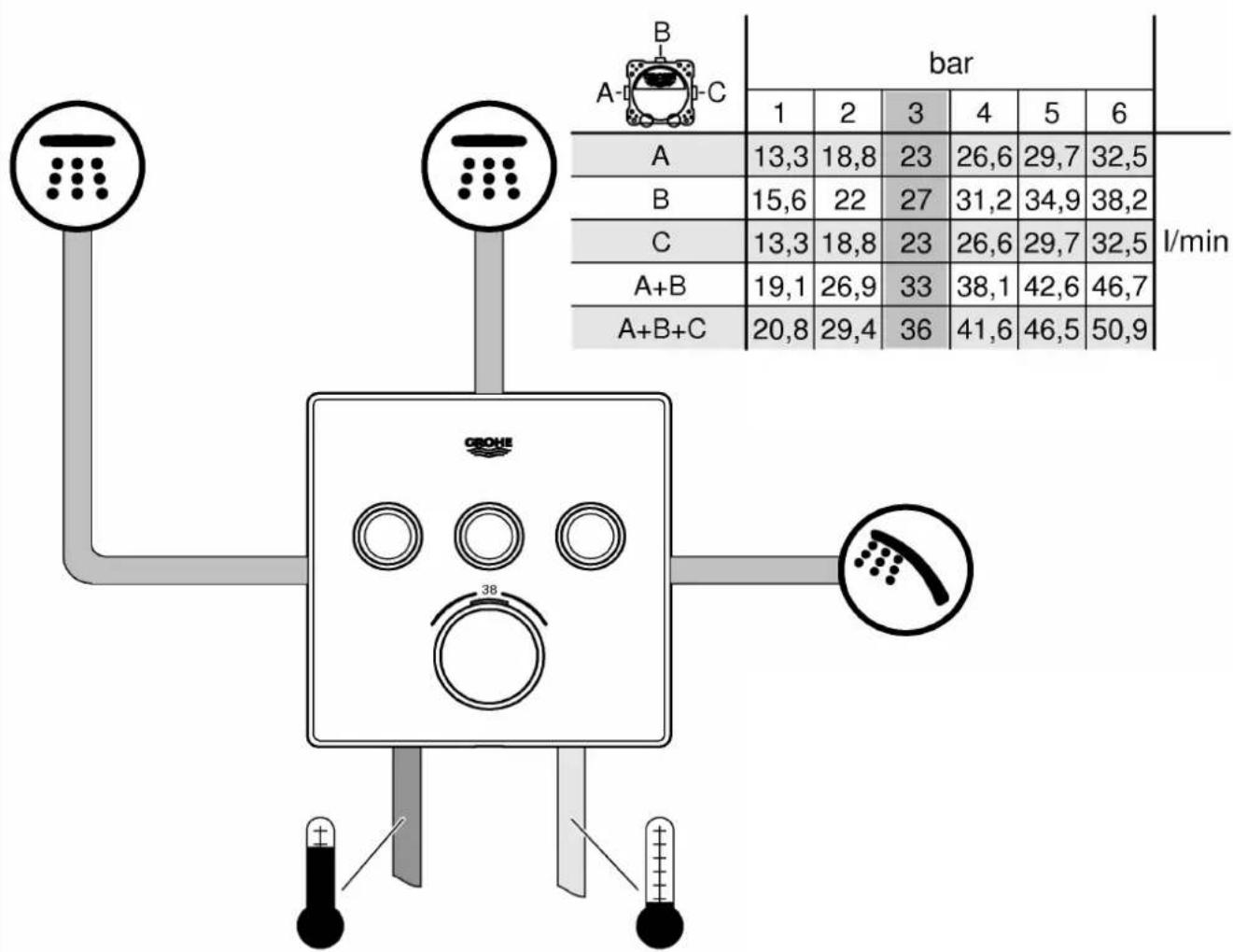

| A-C | bar | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| A | 13,3 | 18,8 | 23 | 26,6 | 29,7 | 32,5 |
| B | 15,6 | 22 | 27 | 31,2 | 34,9 | 38,2 |
| C | 13,3 | 18,8 | 23 | 26,6 | 29,7 | 32,5 |
| A+B | 19,1 | 26,9 | 33 | 38,1 | 42,6 | 46,7 |
| A+B+C | 20,8 | 29,4 | 36 | 41,6 | 46,5 | 50,9 |
| A-B-C | bar | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| A | 13,3 | 18,8 | 23 | 26,6 | 29,7 | 32,5 |
| B | 15,6 | 22 | 27 | 31,2 | 34,9 | 38,2 |
| C | 13,3 | 18,8 | 23 | 26,6 | 29,7 | 32,5 |
| A+B | 19,1 | 26,9 | 33 | 38,1 | 42,6 | 46,7 |
| A+B+C | 20,8 | 29,4 | 36 | 41,6 | 46,5 | 50,9 |

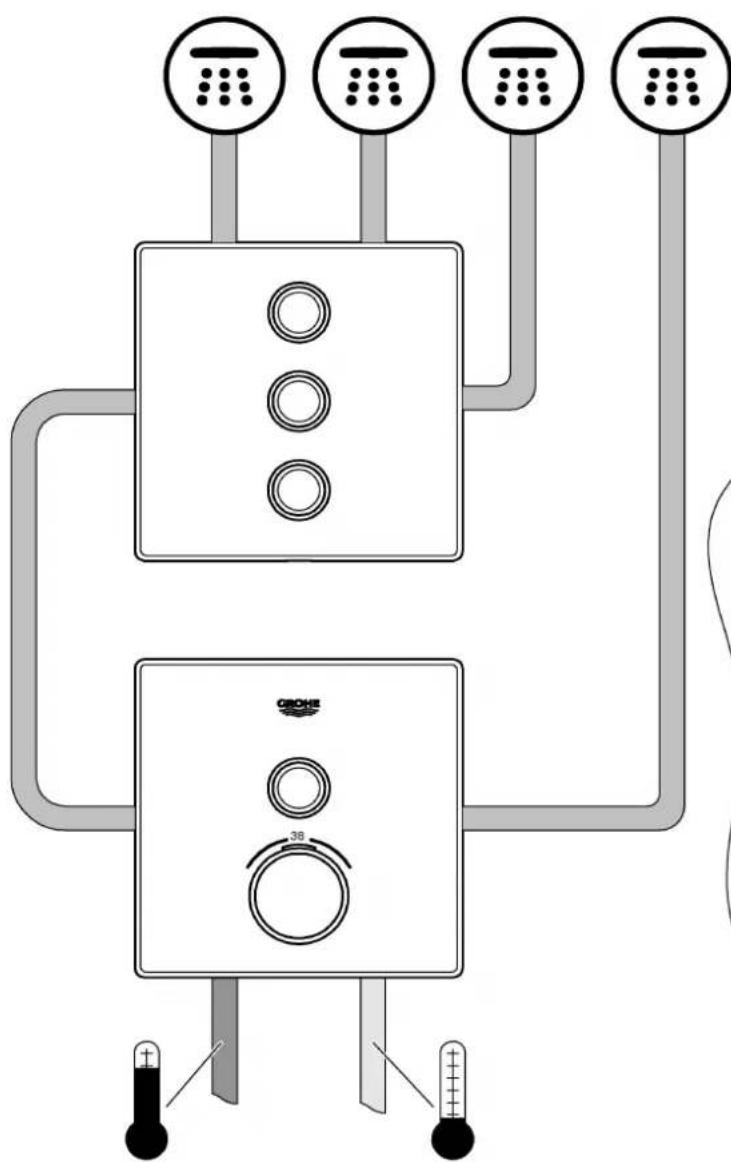

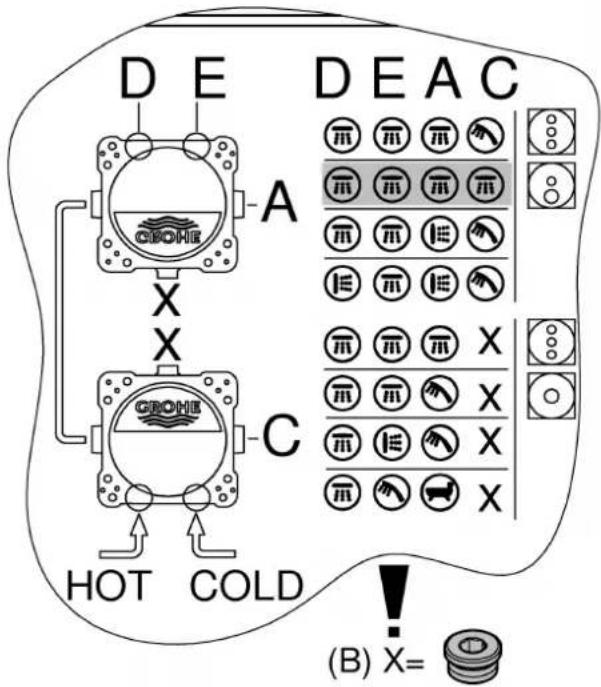

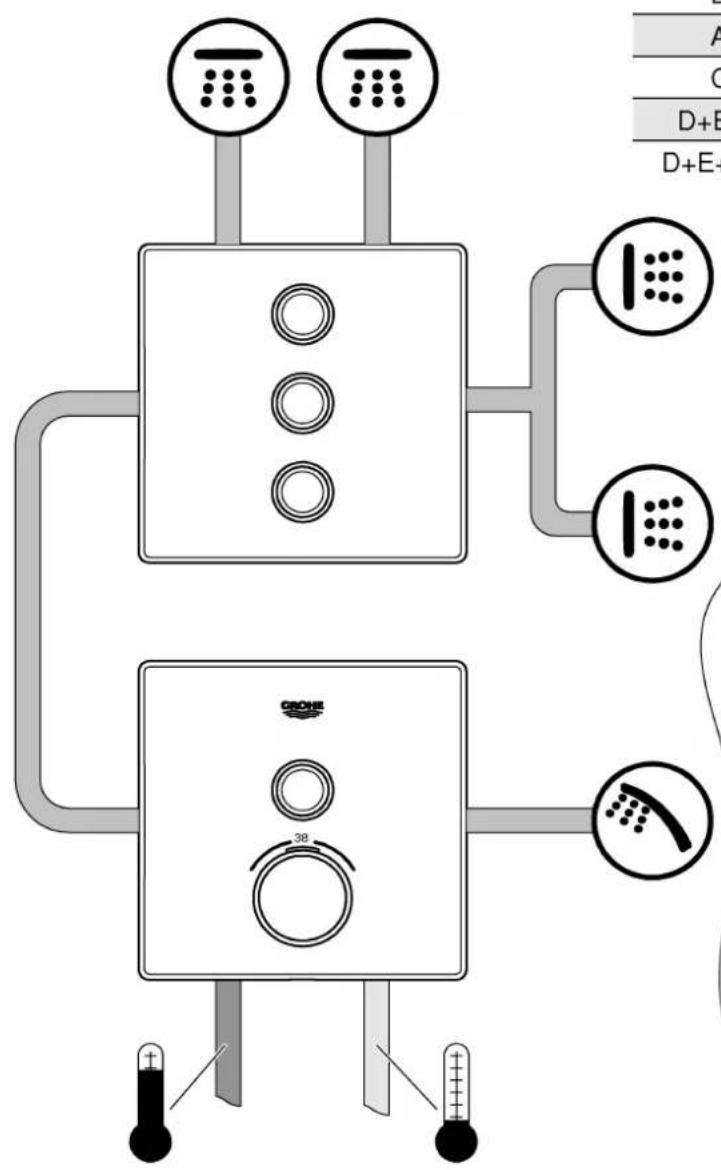

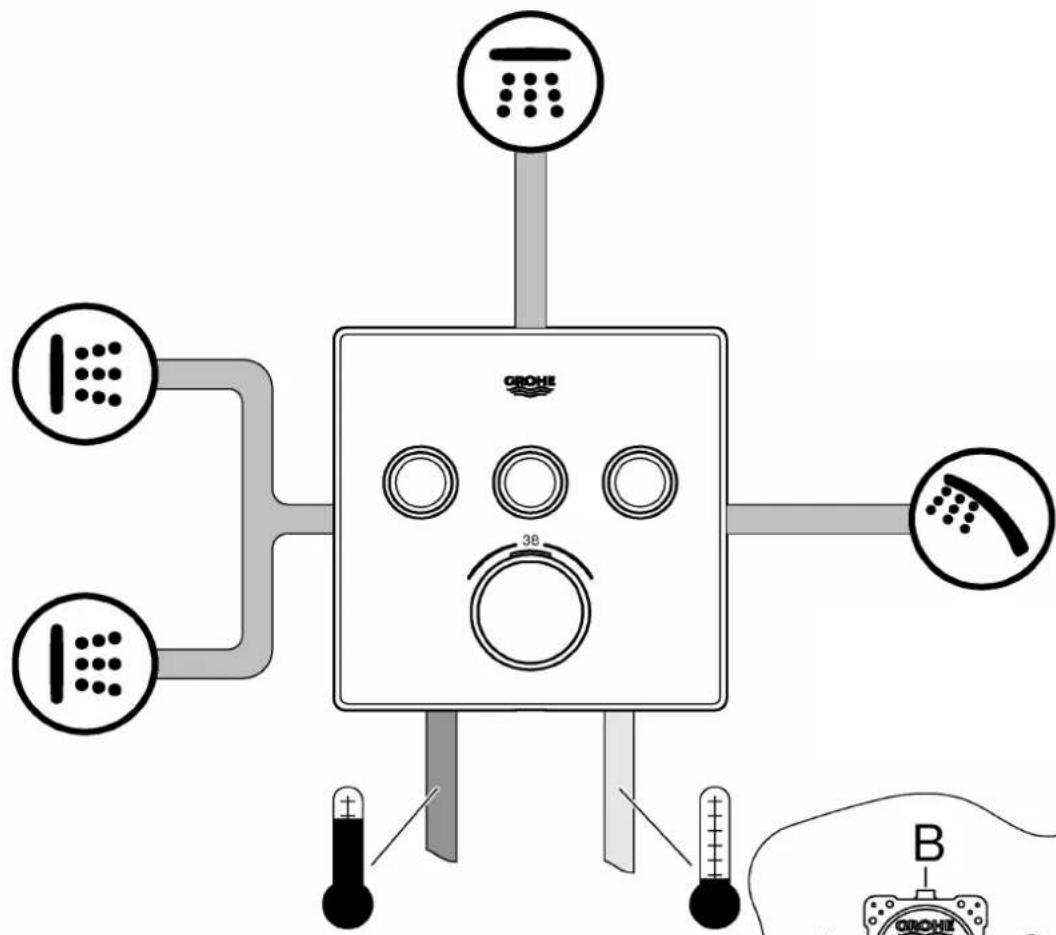

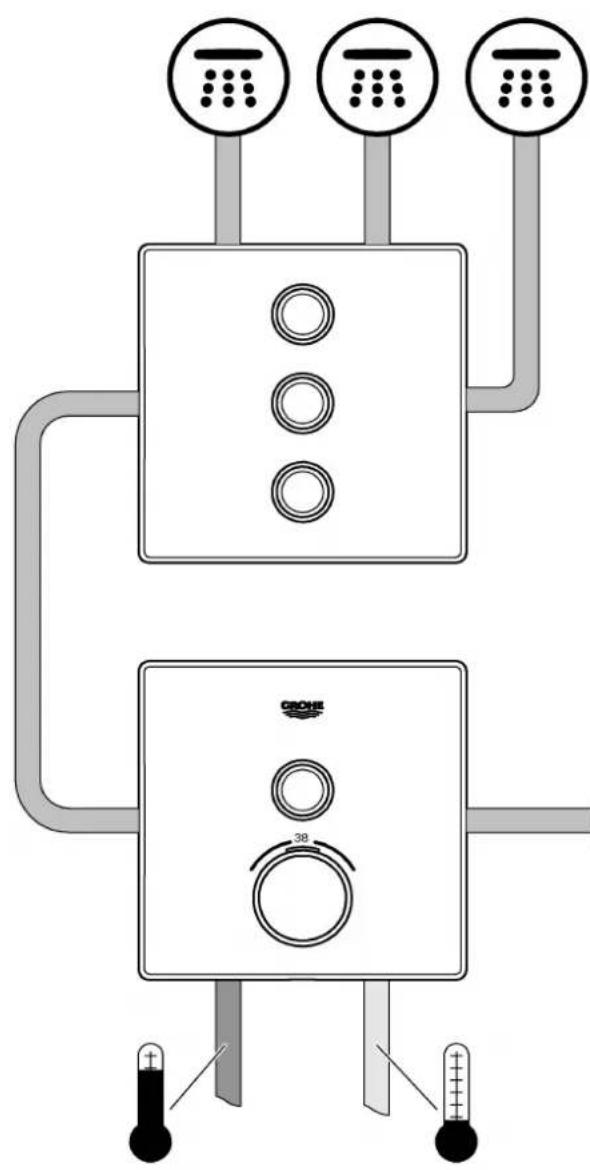

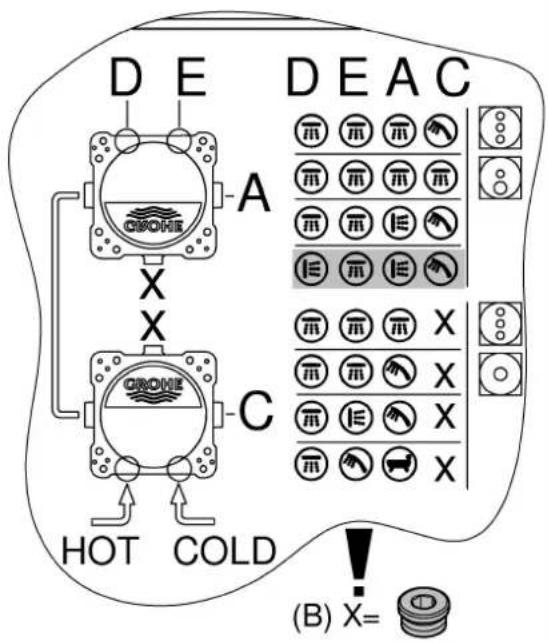

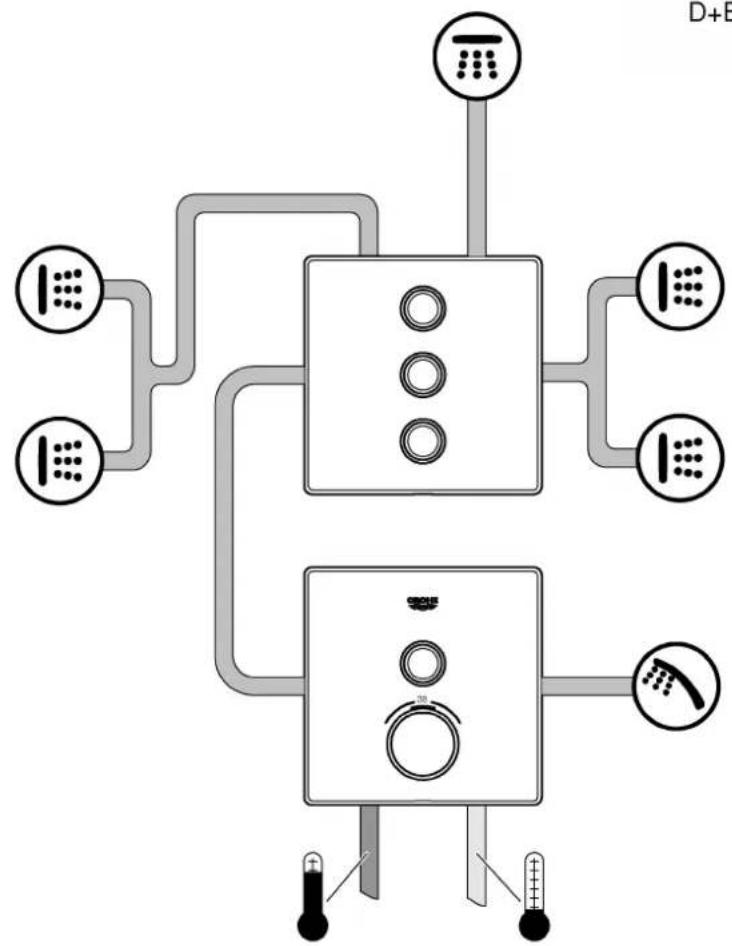

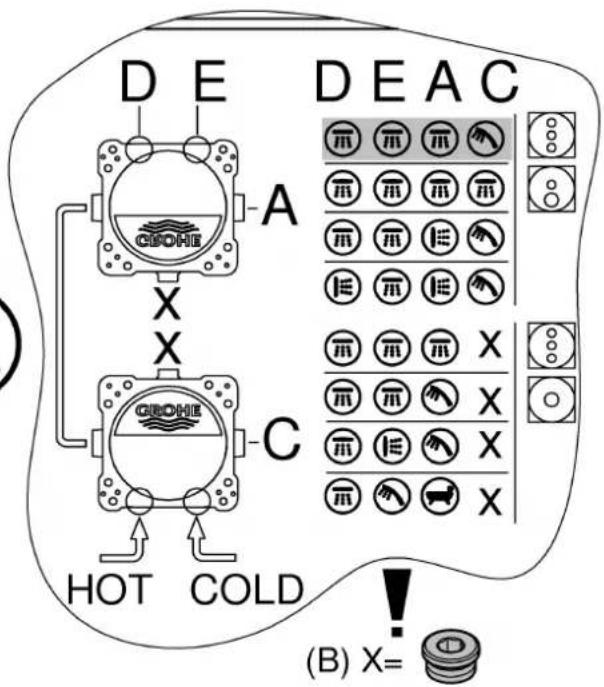

| A-C | bar | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| D | 12,1 | 17,1 | 21 | 24,2 | 27,1 | 29,7 |
| E | 12,1 | 17,1 | 21 | 24,2 | 27,1 | 29,7 |
| A | 12,1 | 17,1 | 21 | 24,2 | 27,1 | 29,7 |
| C | 16,7 | 23,7 | 29 | 33,5 | 37,4 | 41 |
| D+E+A | 16,7 | 23,7 | 29 | 33,5 | 37,4 | 41 |
| D+E+A+C | 20,8 | 29,4 | 36 | 41,6 | 46,5 | 50,9 |
| A-B-C | bar | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| D | 12,1 | 17,1 | 21 | 24,2 | 27,1 | 29,7 |
| E | 12,1 | 17,1 | 21 | 24,2 | 27,1 | 29,7 |
| A | 12,1 | 17,1 | 21 | 24,2 | 27,1 | 29,7 |
| C | 16,7 | 23,7 | 29 | 33,5 | 37,4 | 41 |
| D+E+A | 16,7 | 23,7 | 29 | 33,5 | 37,4 | 41 |
| D+E+A+C | 20,8 | 29,4 | 36 | 41,6 | 46,5 | 50,9 |
| A-B-C | bar | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| D | 12,1 | 17,1 | 21 | 24,2 | 27,1 | 29,7 |
| E | 12,1 | 17,1 | 21 | 24,2 | 27,1 | 29,7 |
| A | 12,1 | 17,1 | 21 | 24,2 | 27,1 | 29,7 |
| C | 16,7 | 23,7 | 29 | 33,5 | 37,4 | 41 |
| D+E+A | 16,7 | 23,7 | 29 | 33,5 | 37,4 | 41 |
| D+E+A+C | 20,8 | 29,4 | 36 | 41,6 | 46,5 | 50,9 |
| A-B-C | bar | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| D | 12,1 | 17,1 | 21 | 24,2 | 27,1 | 29,7 |
| E | 12,1 | 17,1 | 21 | 24,2 | 27,1 | 29,7 |
| A | 12,1 | 17,1 | 21 | 24,2 | 27,1 | 29,7 |
| C | 16,7 | 23,7 | 29 | 33,5 | 37,4 | 41 |
| D+E+A | 16,7 | 23,7 | 29 | 33,5 | 37,4 | 41 |
| D+E+A+C | 20,8 | 29,4 | 36 | 41,6 | 46,5 | 50,9 |

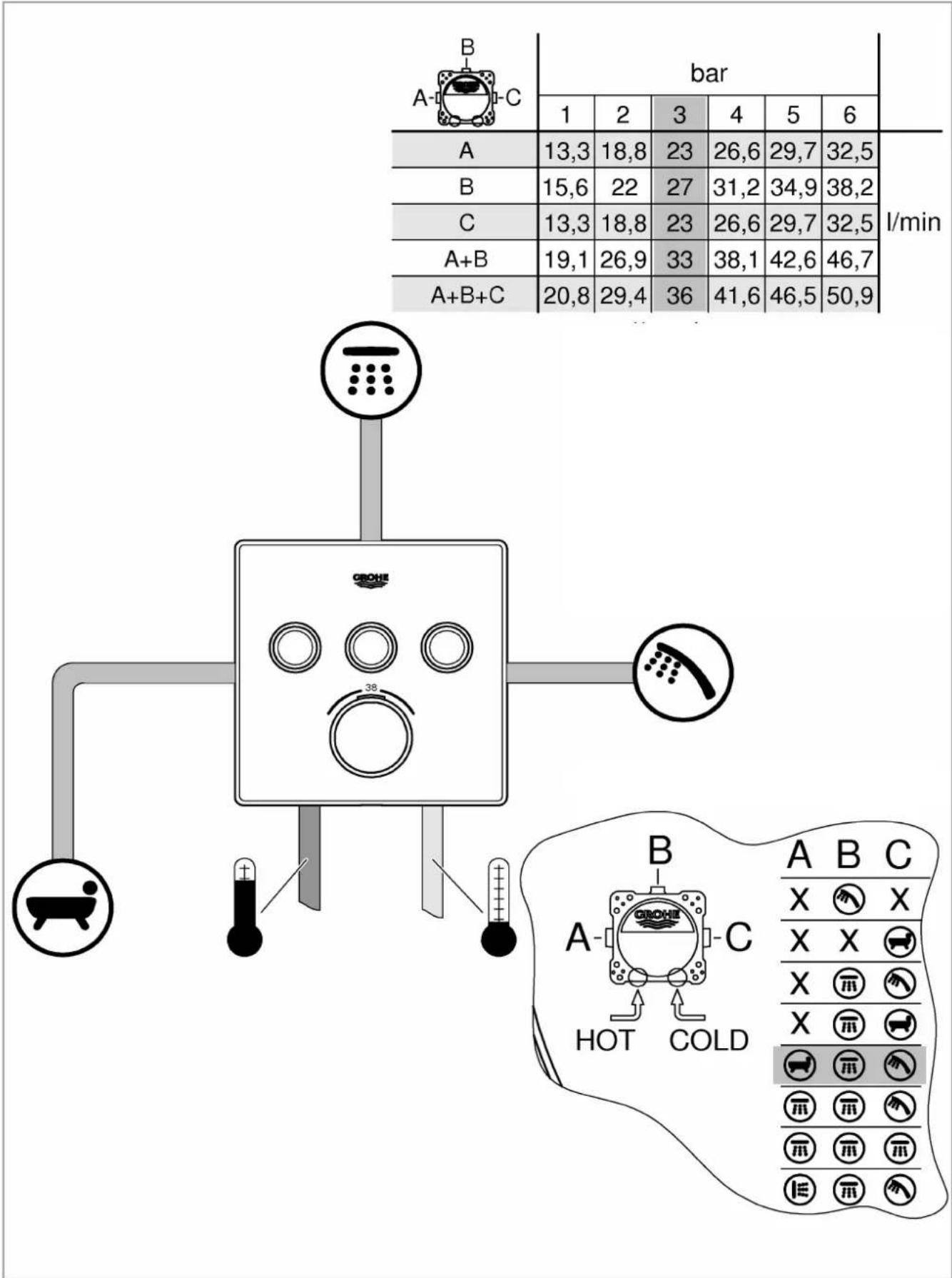

| A-B-C | bar | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| A | 13,3 | 18,8 | 23 | 26,6 | 29,7 | 32,5 |
| B | 15,6 | 22 | 27 | 31,2 | 34,9 | 38,2 |
| C | 13,3 | 18,8 | 23 | 26,6 | 29,7 | 32,5 |
| A+B | 19,1 | 26,9 | 33 | 38,1 | 42,6 | 46,7 |
| A+B+C | 20,8 | 29,4 | 36 | 41,6 | 46,5 | 50,9 |
- Pression dynamique minimale 0,5 bar
- Recommandée 1,5 à 5 bars
- Température
- Arrivée d'eau chaude max. 70°C
- Recommandée pour une économie d'énergie 60 °C
- Désinfection thermique possible
Débits sans résistances en aval, voir pages 58-65. veuillez en tenir compte lors du dimensionnement de l'évacuation!

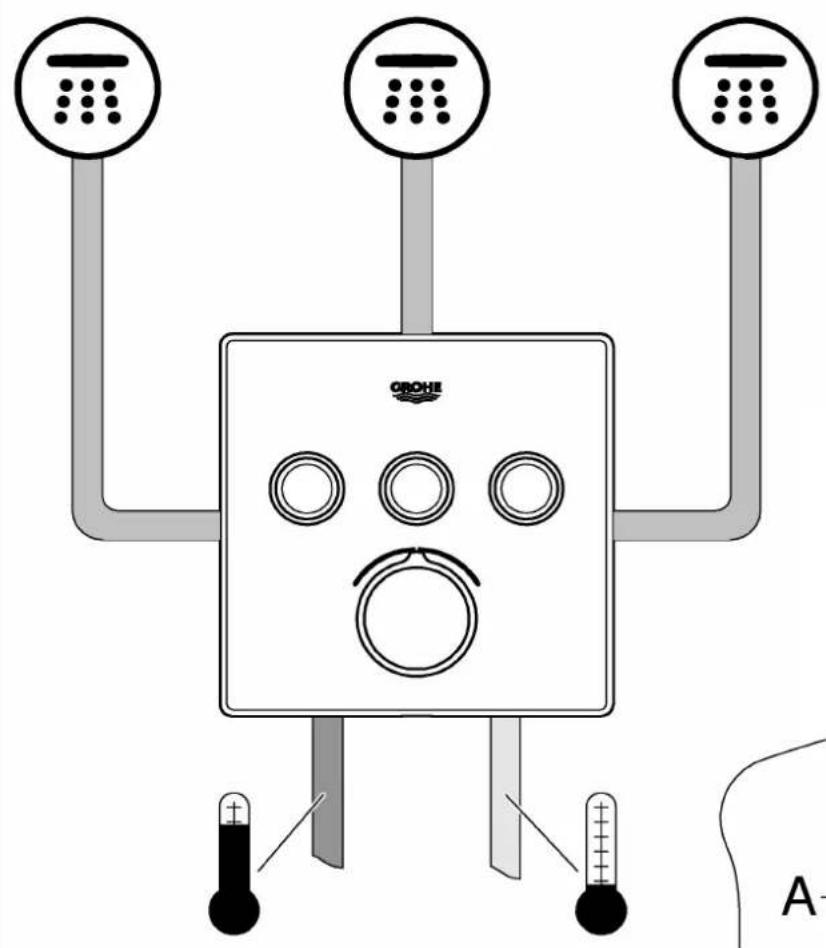

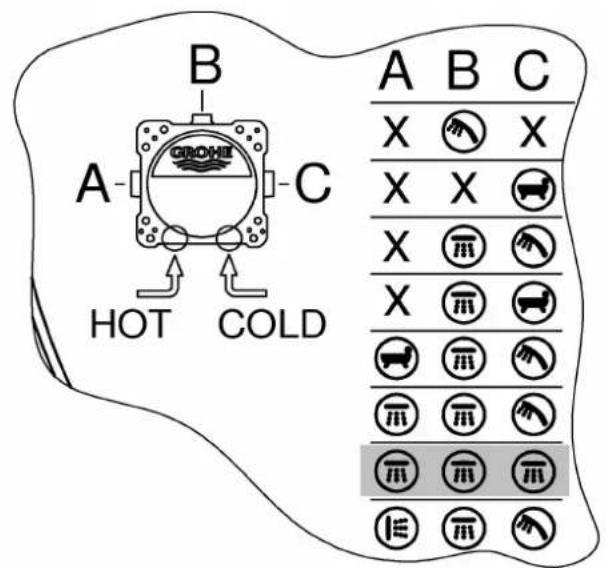

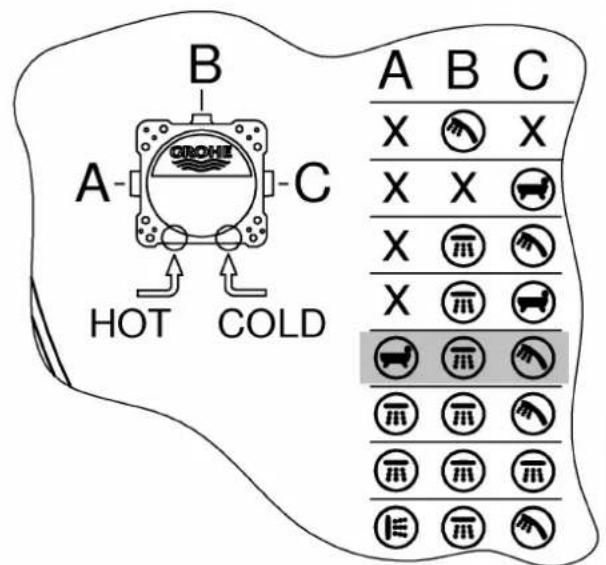

- Possibilités de configuration recommandées, voir à partir de la page 58.
Les accessoires spéciaux suivants sont disponibles :
Rallonge de 25mm (ref.: 14048) Dispositif de sécurité, uniquement avec deux vannes (réf.: 14 055) - Robinets d'arrêt (réf.: 14 053)
| A-C | bar | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| B | 13,3 | 18,8 | 23 | 26,6 | 29,7 | 32,5 |
| C | 14,4 | 20,4 | 25 | 28,9 | 32,3 | 35,4 |
| B+C | 15,6 | 22 | 27 | 31,2 | 34,9 | 38,2 |

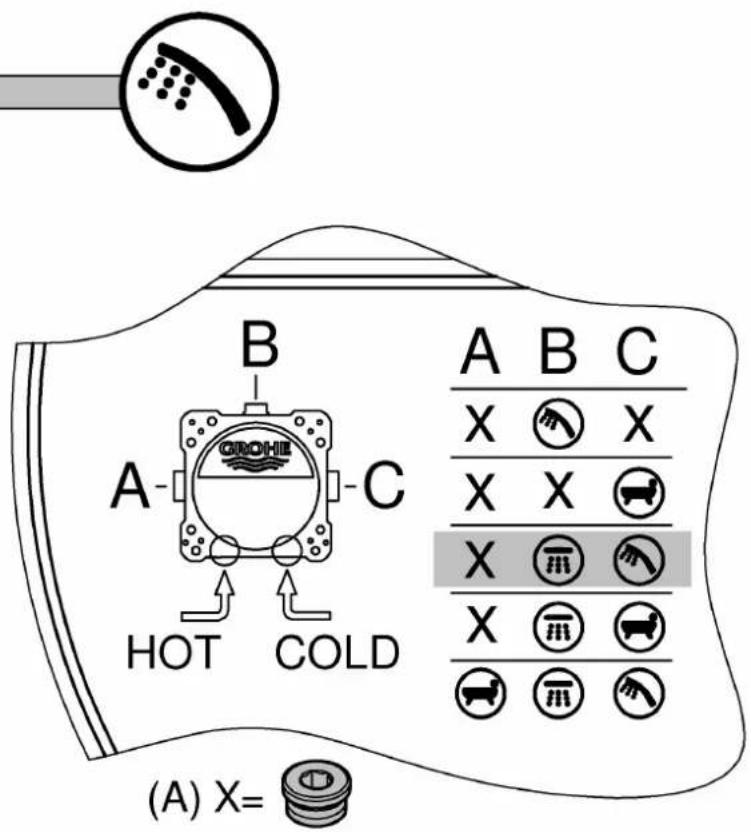

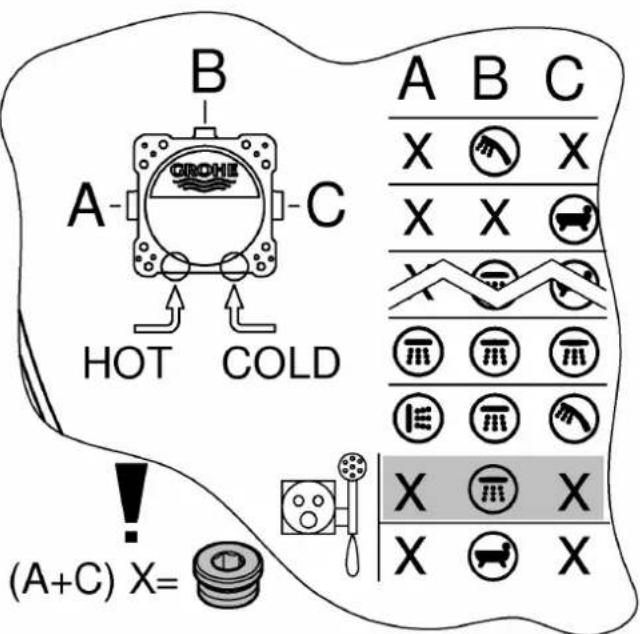

(A) X =
| A-C | bar | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| B | 13,3 | 18,8 | 23 | 26,6 | 29,7 | 32,5 |
| C | 14,4 | 20,4 | 25 | 28,9 | 32,3 | 35,4 |
| B+C | 15,6 | 22 | 27 | 31,2 | 34,9 | 38,2 |

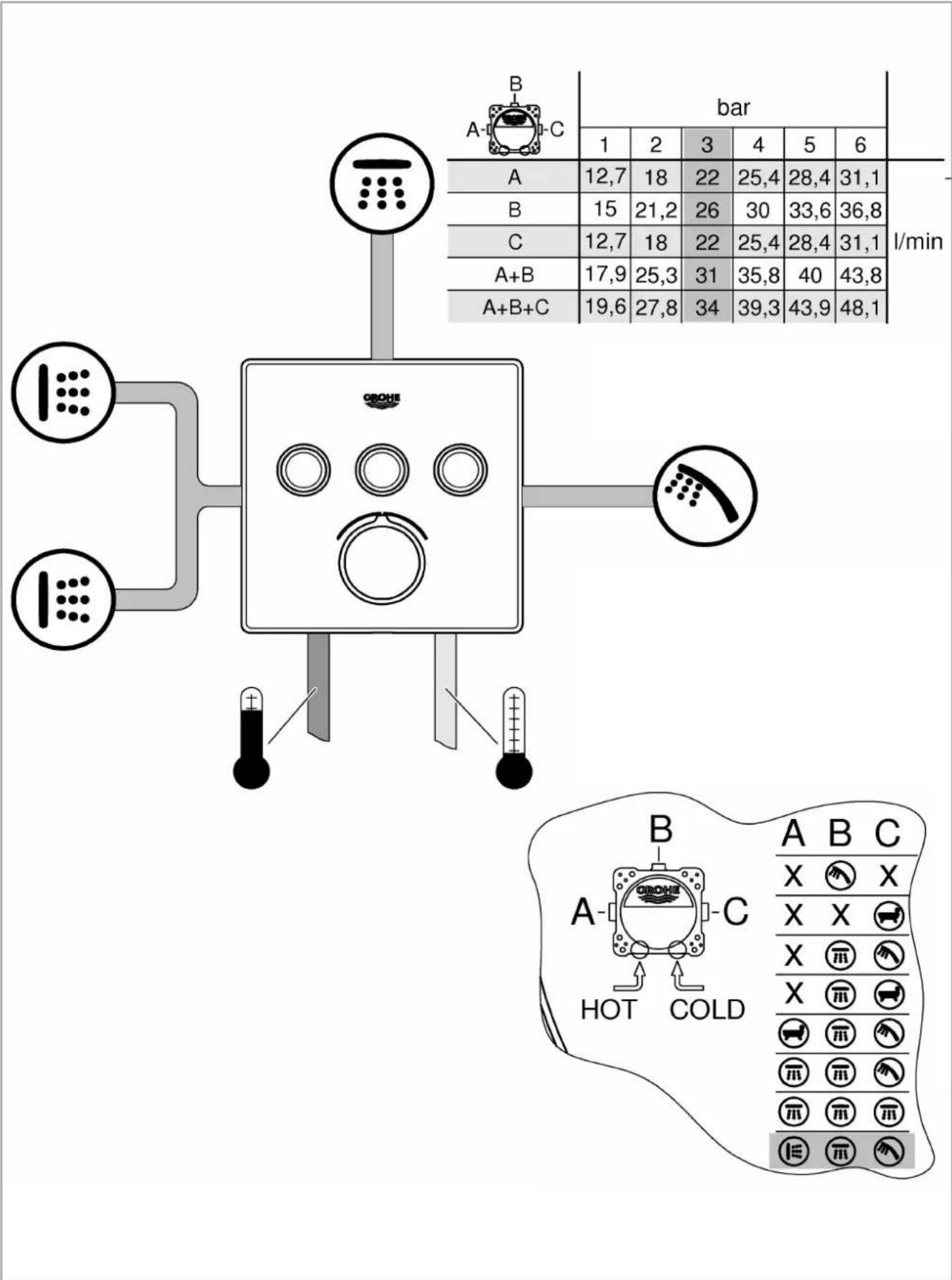

| A-B-C | bar | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| A | 12,7 | 18 | 22 | 25,4 | 28,4 | 31,1 |
| B | 15 | 21,2 | 26 | 30 | 33,6 | 36,8 |
| C | 12,7 | 18 | 22 | 25,4 | 28,4 | 31,1 |
| A+B | 17,9 | 25,3 | 31 | 35,8 | 40 | 43,8 |
| A+B+C | 19,6 | 27,8 | 34 | 39,3 | 43,9 | 48,1 |
