Caractéristiques	Détails
Système de douche	GROHE SmartControl 34709000
Type de commande	Commande intégrée avec bouton poussoir pour un contrôle facile du débit et de la température
Débit d'eau	Débit réglable pour une expérience de douche personnalisée
Technologie de protection	Protection anti-brûlure grâce à la technologie GROHE SafeStop
Installation	Installation murale, compatible avec de nombreux systèmes de douche
Matériaux	Finition chromée résistante aux rayures et facile à nettoyer
Maintenance	Facile à démonter pour un nettoyage régulier et un entretien minimal
Garantie	Garantie fabricant de 5 ans
Normes de sécurité	Conforme aux normes de sécurité européennes
Accessoires inclus	Inclus : kit de montage et instructions d'installation

FOIRE AUX QUESTIONS - SmartControl 34709000 GROHE

Comment installer le système de douche GROHE SmartControl 34709000 ?

Veuillez suivre le mode d'emploi fourni avec le produit. Assurez-vous de couper l'eau avant l'installation et de suivre les instructions étape par étape pour garantir une installation correcte.

Pourquoi mon système de douche ne fonctionne-t-il pas ?

Vérifiez d'abord si l'eau est bien alimentée. Assurez-vous également que tous les connexions sont correctement fixées et qu'il n'y a pas de fuites. Si le problème persiste, consultez le service après-vente.

Comment régler la température de l'eau sur le GROHE SmartControl ?

Utilisez le bouton de réglage de la température sur le panneau de contrôle. Tournez-le vers la gauche pour augmenter la température et vers la droite pour la diminuer.

Le bouton de contrôle de mon système de douche est bloqué, que faire ?

Si le bouton est bloqué, vérifiez s'il y a des débris ou des résidus autour du bouton. Nettoyez délicatement la zone. Si le problème persiste, contactez le service client.

Comment nettoyer le GROHE SmartControl ?

Utilisez un chiffon doux et humide pour nettoyer les surfaces du système. Évitez les produits abrasifs qui pourraient endommager la finition.

Y a-t-il une garantie pour le GROHE SmartControl 34709000 ?

Oui, GROHE offre généralement une garantie de 5 ans pour ses produits. Veuillez vérifier les détails spécifiques dans le livret de garantie inclus avec votre produit.

Comment changer le mode de distribution de l'eau ?

Utilisez le bouton de sélection sur le panneau de contrôle pour passer d'un mode à l'autre. Chaque pression sur le bouton changera le mode de distribution.

Mon système de douche fuit, que dois-je faire ?

Identifiez la source de la fuite. Vérifiez les joints et les connexions. Si cela provient d'une pièce interne, il peut être nécessaire de contacter un professionnel pour des réparations.

MODE D'EMPLOI SmartControl 34709000 GROHE

Domaine d'application

Utilisation possible avec :

• Réservoirs sous pression - Chauffe-eau instantanés hydrauliques/thermiques

Le fonctionnement avec des accumulateurs sans pression (chauffe-eau à écoulement libre) n'est pas possible !

Caractéristiques techniques

• Pression de service max. 10 bars
• Pression d'épreuve 16 bars

Remarque :

Il est recommandé d'installer un réducteur de pression en cas de pressions statiques supérieures à 5 bars.

Pour la combinaison avec garnitures de trop-plein et de remplissage, la pose d'un dispositif de sécurité autorisé par la norme EN 1717 est obligatoire.

Pour cela, veuillez respecter les consignes suivantes :

• Le Rapido SmartBox de GROHE doit être monté au moins 300 mm au-dessus de la baignoire. Si une garniture de trop-plein et de remplissage est utilisée, voir page 1.
• Le dispositif de sécurité (accessoire spécial réf.: 14 055) doit être vissé à la place du bouchon (Z) pré-monté.
• Dispositif de sécurité, uniquement avec inverseur deux vannes / deux sorties.

Possibilités de montage, voir pages 19-21.

• Montage dans un support charpenté • Montage avec entretoises • Montage directement sur le mur • Montage dans le mur
• Montage sur plaques de montage pour préfabriqué ou plaques pré-fabriquées

Installation du boîtier

• Préparer des trous pour le boîtier et des fentes pour les canalisations. • Profondeur de montage : 75-105mm.
• Si le boîtier est installé trop en profondeur, il est possible d'utiliser une rallonge.

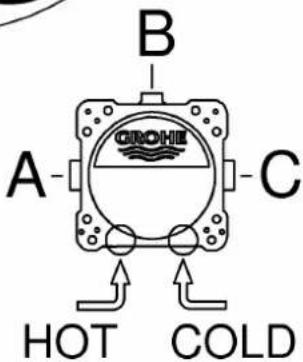

Brancher les canalisations

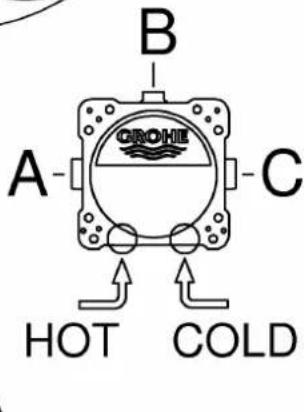

Il convient d'utiliser les sorties prévues à cet effet.

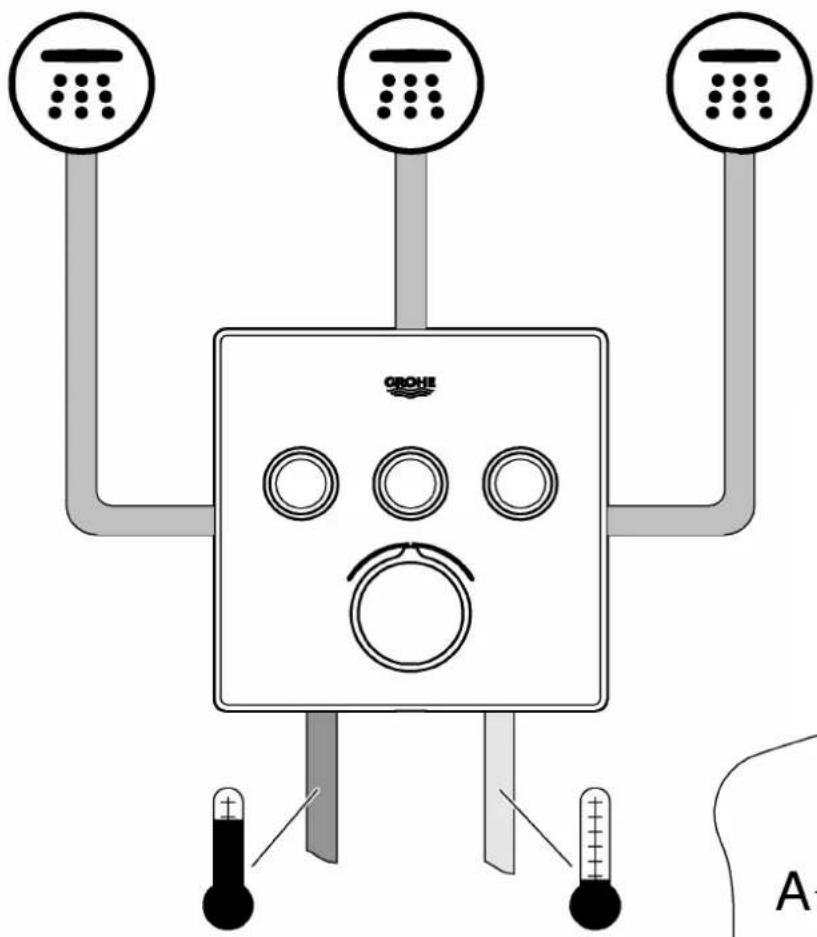

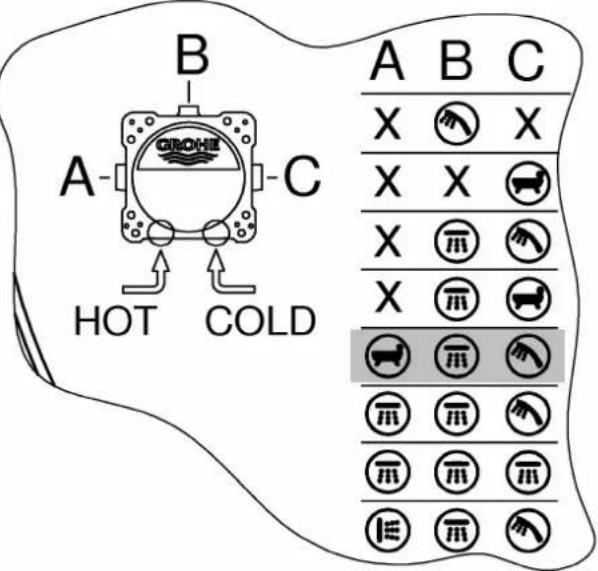

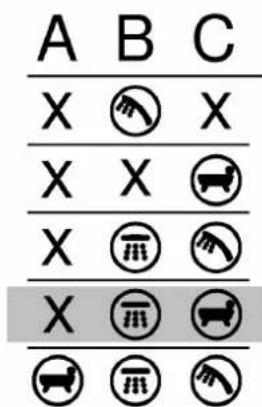

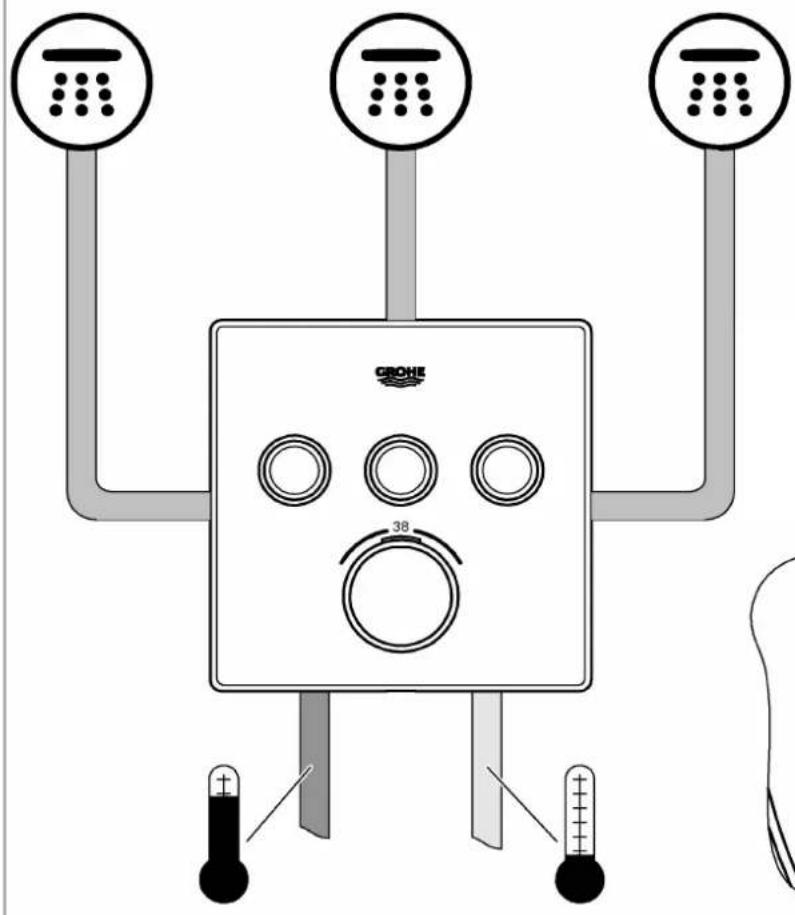

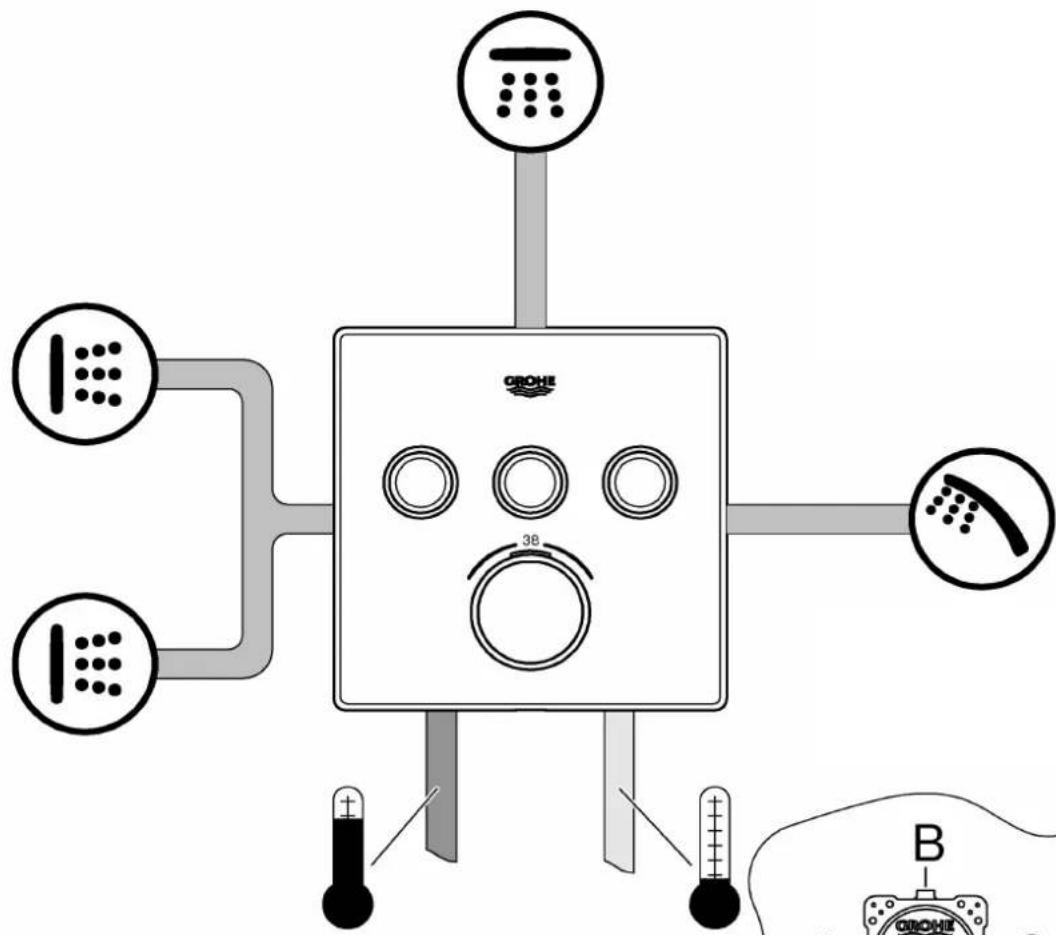

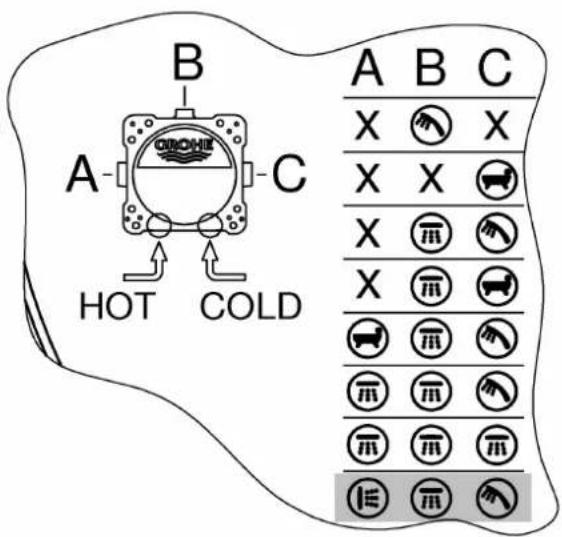

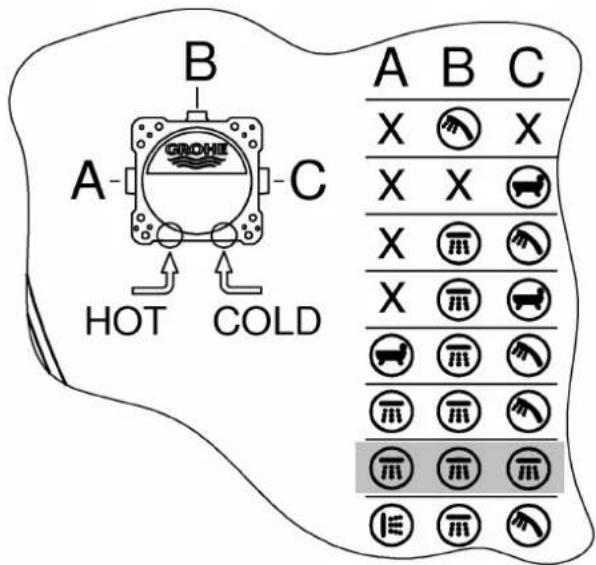

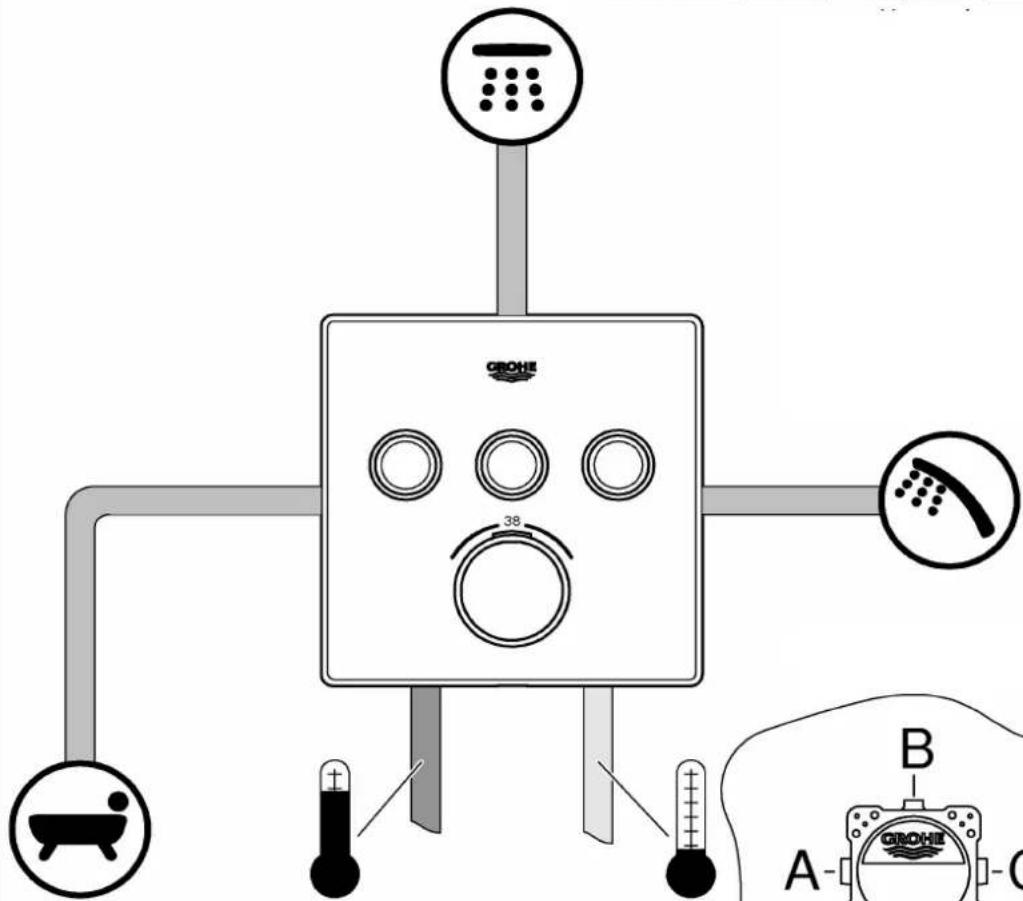

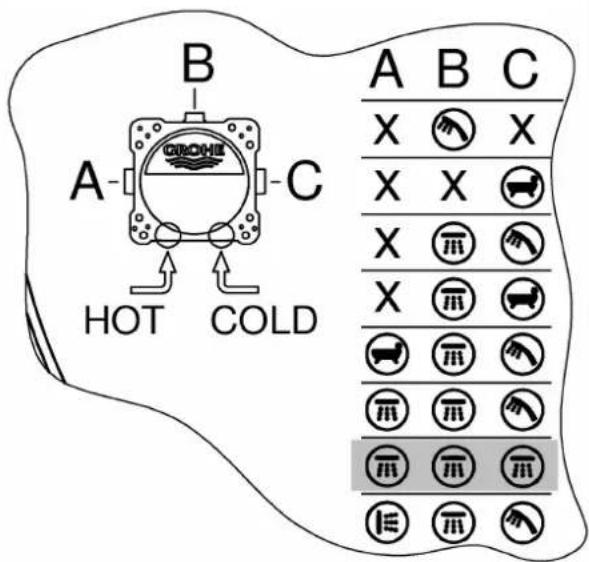

• Possibilités de configuration recommandées :
• Grotherm SmartControl voir à partir de la page 25-51.
• SmartControl Mixer voir à partir de la page 52-67.
• Single-Lever-Mixer voir à partir de la page 68-81.

- Grohtherm 2-Handle Thermostat voir à partir de la page 82-96

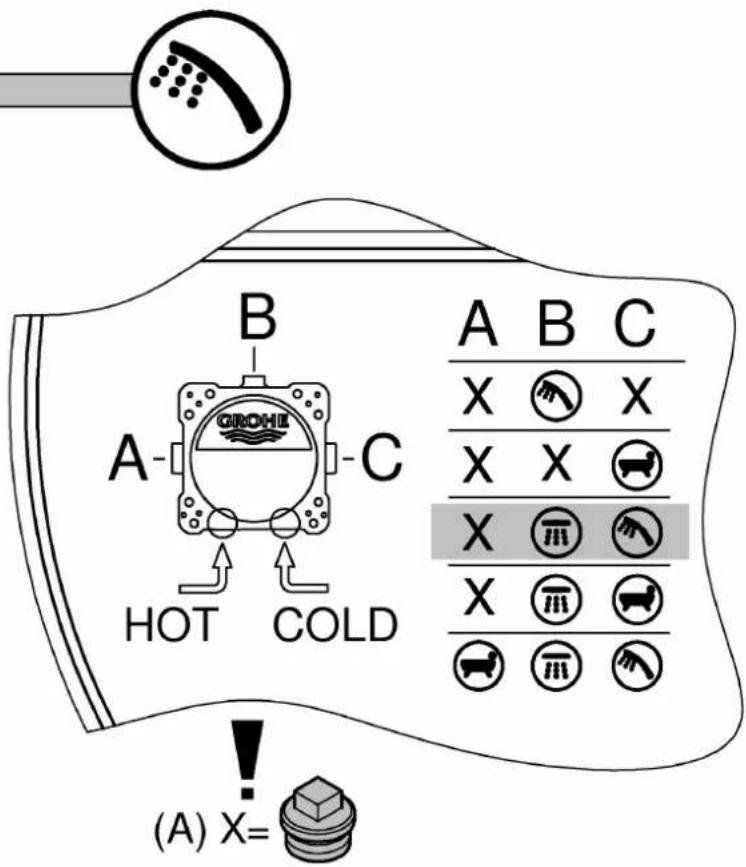

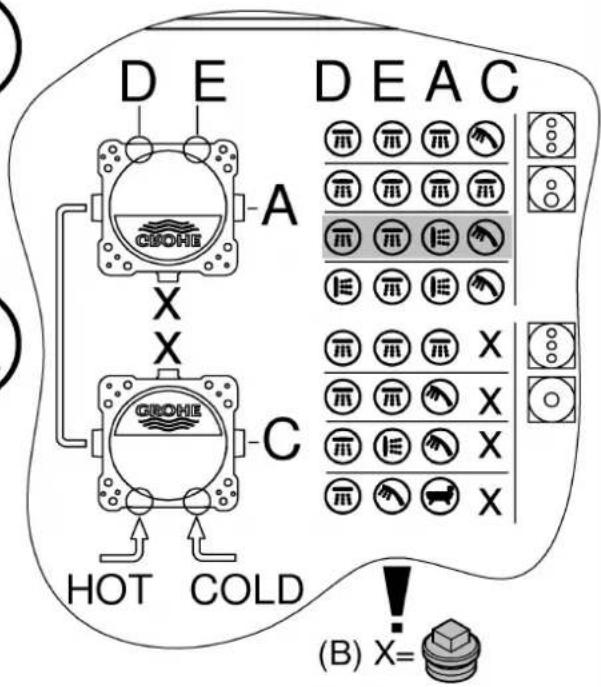

- Les sorties non obstruées doivent être étanchéifiées à l'aide des bouchons (X) fournis.

- Vérifier l'étanchéité des raccordements.

- Les bouchons (Y) doit être monté, voir page 23, fig. [6].

Monter le support pour le produit d'étanchéité, voir page 24, fig. [9] à [11].

Enduire complètement le mur et le carreler.

Ne pas raccourcir le gabarit de montage avant le montage final.

Caractéristiques techniques grohtherm smartcontrol thermostat

• Pression dynamique
• Pression dynamique minimale sans résistances en aval 0,5 bar
• Pression dynamique minimale avec résistances en aval 1 bar

- Recommandée 1,5 à 5 bars

• Débit minimal 5 l/min

- Température

- Arrivée d'eau chaude max. 70 °C

- Recommandée pour une économie d'énergie 60 °C

- Désinfection thermique possible

- Température de l'eau chaude au raccord d'alimentation au moins 2 °C de plus que la température de l'eau mitigée

Débits sans résistances en aval, voir pages 36-51.

Veuillez en tenir compte lors du dimensionnement de l'évacuation !

• Possibilités de montage, voir page 35.
• Possibilités de configuration recommandées, voir à partir de la page 36-51.

Les accessoires spéciaux suivants sont disponibles :

• Rallonge de 25mm (réf. : 14 048) - Dispositif de sécurité, uniquement avec deux vannes (réf. : 14 055) • Robinets d'arrêt (réf. : 14 053) - Raccordement inversé, chaud à droite - froid à gauche, remplacer la cartouche du thermostat (réf. : 49 003)

A-C	bar
	1	2	3	4	5	6
B	13,9	19,6	24	27,7	31	33,9
C	15	21,2	26	30	33,6	36,8
B+C	16,7	23,7	29	33,5	37,4	41

A-C\B	bar
	1	2	3	4	5	6
B	13,9	19,6	24	27,7	31	33,9	l/min
C	15	21,2	26	30	33,6	36,8
B+C	16,7	23,7	29	33,5	37,4	41

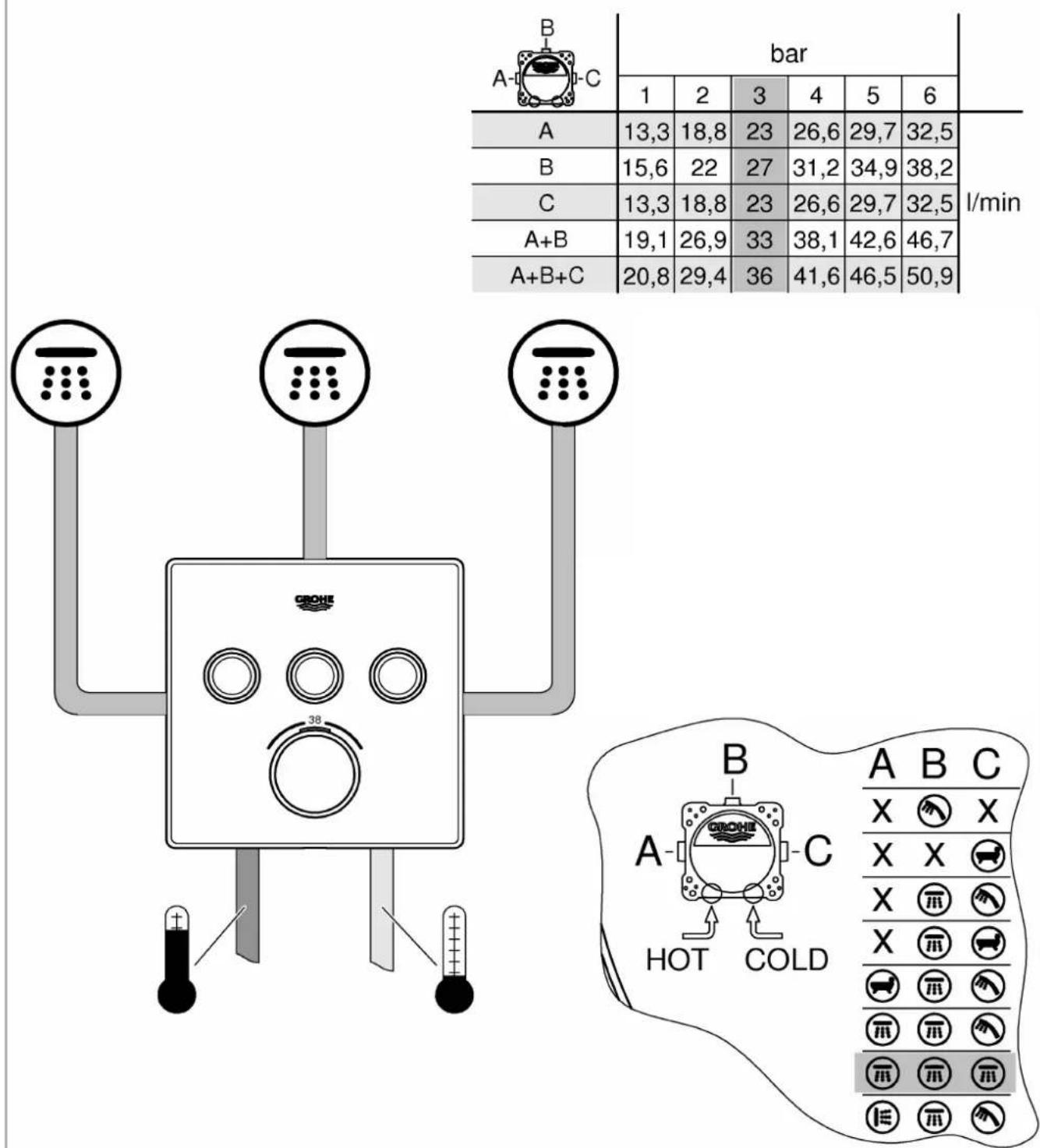

A-C	bar
	1	2	3	4	5	6
A	13,3	18,8	23	26,6	29,7	32,5	l/min
B	15,6	22	27	31,2	34,9	38,2
C	13,3	18,8	23	26,6	29,7	32,5
A+B	19,1	26,9	33	38,1	42,6	46,7
A+B+C	20,8	29,4	36	41,6	46,5	50,9

A-C	bar
	1	2	3	4	5	6
A	13,3	18,8	23	26,6	29,7	32,5
B	15,6	22	27	31,2	34,9	38,2
C	13,3	18,8	23	26,6	29,7	32,5
A+B	19,1	26,9	33	38,1	42,6	46,7
A+B+C	20,8	29,4	36	41,6	46,5	50,9

A-C	bar
	1	2	3	4	5	6
A	13,3	18,8	23	26,6	29,7	32,5	l/min
B	15,6	22	27	31,2	34,9	38,2
C	13,3	18,8	23	26,6	29,7	32,5
A+B	19,1	26,9	33	38,1	42,6	46,7
A+B+C	20,8	29,4	36	41,6	46,5	50,9

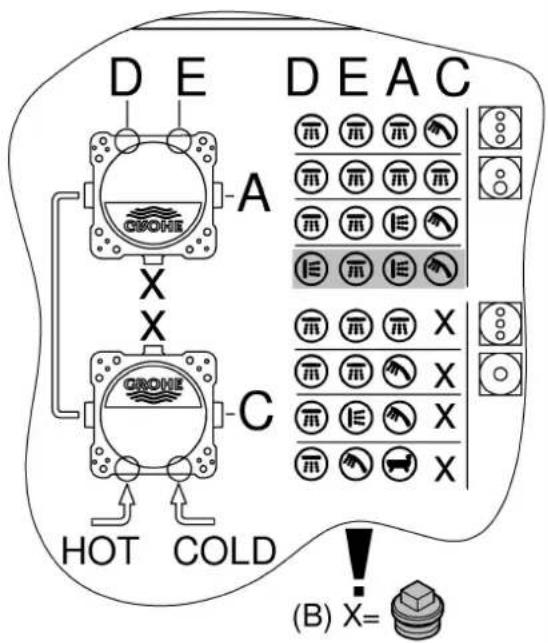

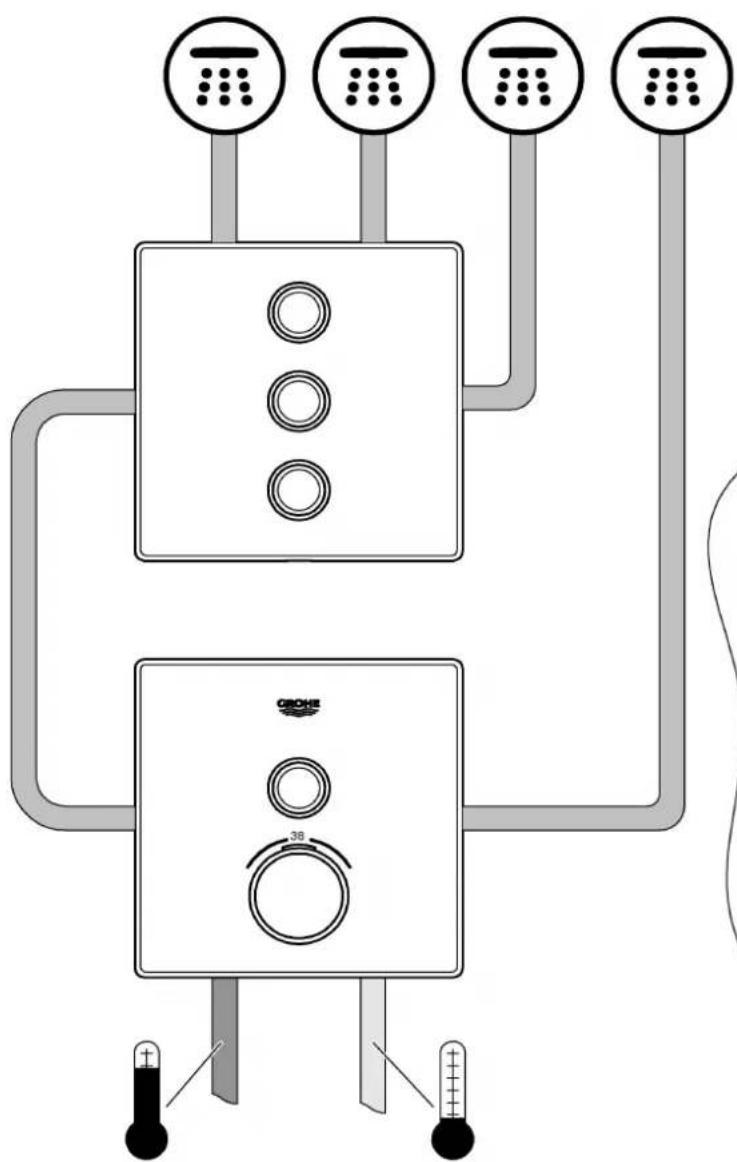

A-C\B	bar
	1	2	3	4	5	6
D	12,1	17,1	21	24,2	27,1	29,7	l/min
E	12,1	17,1	21	24,2	27,1	29,7
A	12,1	17,1	21	24,2	27,1	29,7
C	16,7	23,7	29	33,5	37,4	41
D+E+A	16,7	23,7	29	33,5	37,4	41
D+E+A+C	20,8	29,4	36	41,6	46,5	50,9

A-C\B	bar
	1	2	3	4	5	6
D	12,1	17,1	21	24,2	27,1	29,7	l/min
E	12,1	17,1	21	24,2	27,1	29,7
A	12,1	17,1	21	24,2	27,1	29,7
C	16,7	23,7	29	33,5	37,4	41
D+E+A	16,7	23,7	29	33,5	37,4	41
D+E+A+C	20,8	29,4	36	41,6	46,5	50,9

A-C\B	bar
	1	2	3	4	5	6
D	12,1	17,1	21	24,2	27,1	29,7	l/min
E	12,1	17,1	21	24,2	27,1	29,7
A	12,1	17,1	21	24,2	27,1	29,7
C	16,7	23,7	29	33,5	37,4	41
D+E+A	16,7	23,7	29	33,5	37,4	41
D+E+A+C	20,8	29,4	36	41,6	46,5	50,9

A-C	bar
	1	2	3	4	5	6
A	13,3	18,8	23	26,6	29,7	32,5	l/min
B	15,6	22	27	31,2	34,9	38,2
C	13,3	18,8	23	26,6	29,7	32,5
A+B	19,1	26,9	33	38,1	42,6	46,7
A+B+C	20,8	29,4	36	41,6	46,5	50,9

Caractéristiques techniques smartcontrol

• Pression dynamique
• minimale 0,5 bar
• Recommandée 1,5 à 5 bars
• Température
• Arrivée d'eau chaude max. 70 °C
• Recommandée pour une économie d'énergie 60 °C
• Désinfection thermique possible

Débits sans résistances en aval, voir pages 59-67.

Veuillez en tenir compte lors du dimensionnement de l'évacuation !

- Possibilités de configuration recommandées, voir à partir de la page 59-67.

Les accessoires spéciaux suivants sont disponibles :

• Rallonge de 25mm (réf. : 14 048) - Dispositif de sécurité, uniquement avec deux vannes (réf. : 14 055) • Robinets d'arrêt (réf. : 14 053)

A-C\B	bar
	1	2	3	4	5	6
B	13,3	18,8	23	26,6	29,7	32,5	l/min
C	14,4	20,4	25	28,9	32,3	35,4
B+C	15,6	22	27	31,2	34,9	38,2

A-C\B	bar
	1	2	3	4	5	6
B	13,3	18,8	23	26,6	29,7	32,5	l/min
C	14,4	20,4	25	28,9	32,3	35,4
B+C	15,6	22	27	31,2	34,9	38,2

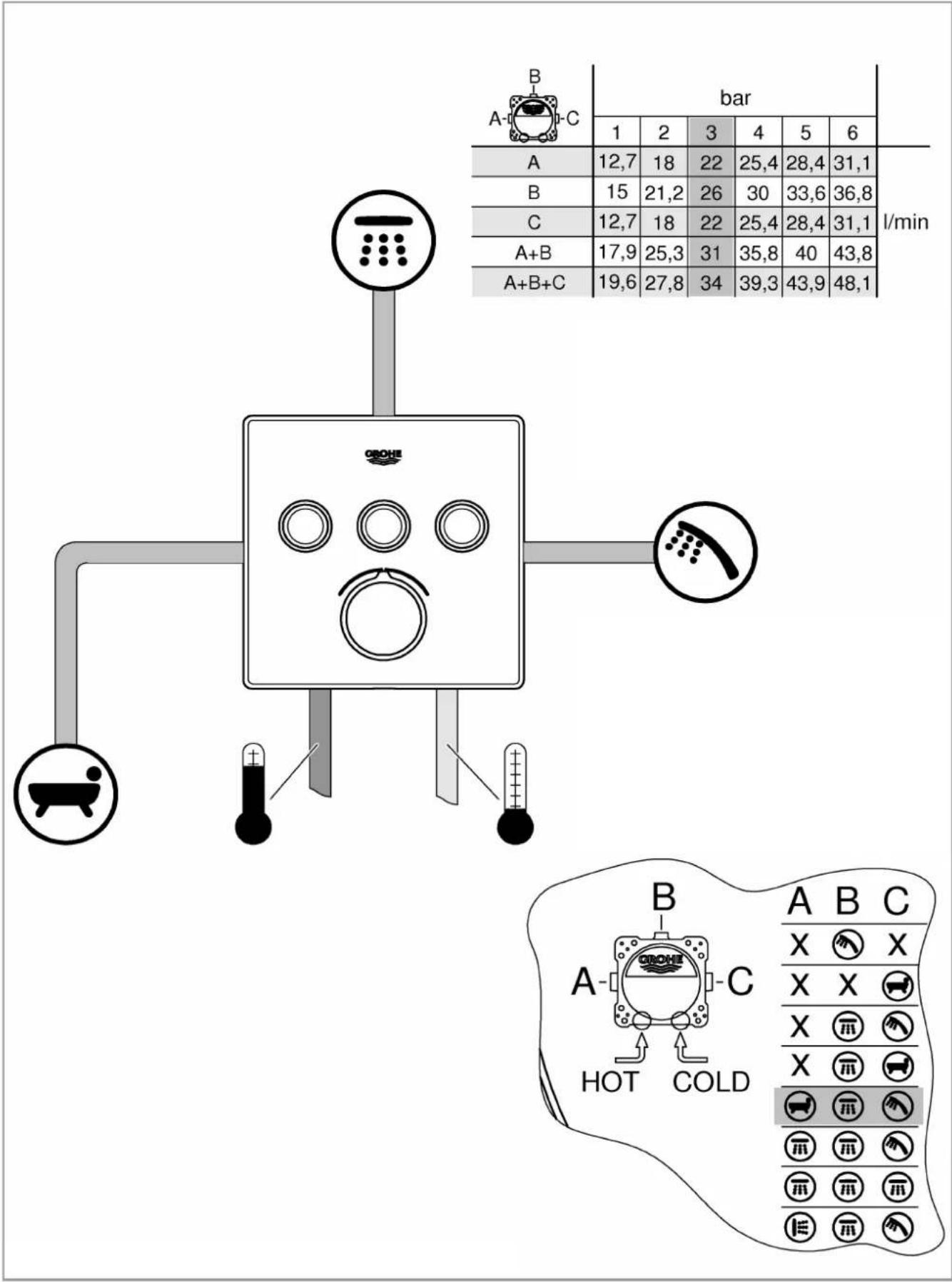

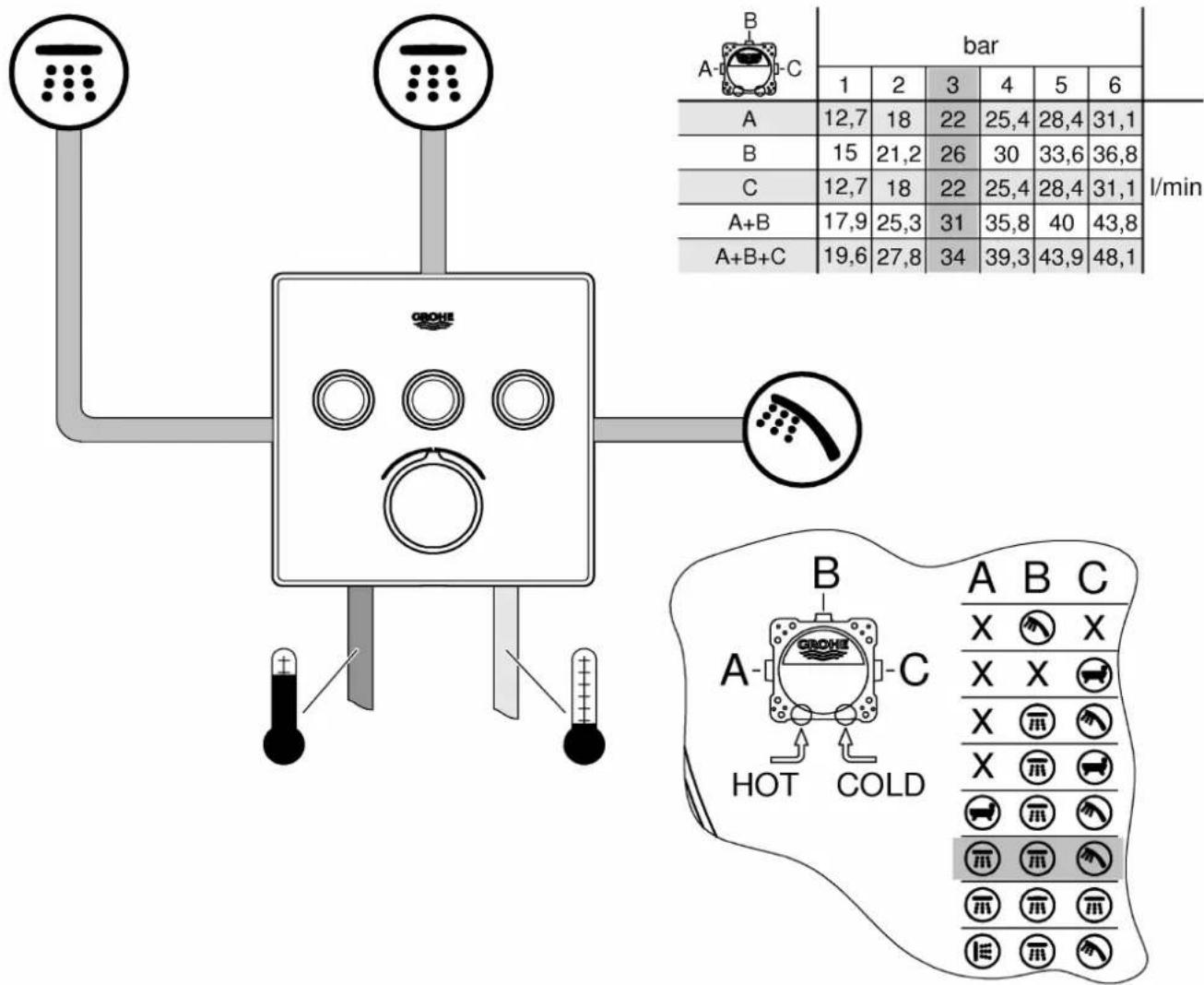

A-C	bar
	1	2	3	4	5	6
A	12,7	18	22	25,4	28,4	31,1	l/min
B	15	21,2	26	30	33,6	36,8
C	12,7	18	22	25,4	28,4	31,1
A+B	17,9	25,3	31	35,8	40	43,8
A+B+C	19,6	27,8	34	39,3	43,9	48,1

Caractéristiques techniques single-lever-mixer

• Pression dynamique 0,5 bar
• Recommandée 1 à 5 bars
• Température
• Entrée d'eau chaude max. 70 °C
• Recommandée pour économie d'énergie 60 °C
• Désinfection thermique possible

Débits sans résistances en aval, voir page 75-81. Respecter les données indiquées lors du dimensionnement de l'évacuation !

- Possibilités de configuration recommandées, voir à partir de la page 75-81.

Les accessoires spéciaux suivants sont disponibles :

• Extension de 25mm (réf. : 14 056) • Extension de 50mm (réf. : 14 057) - Dispositif de sécurité, uniquement avec inverseur deux sorties (réf. : 14055)

Caractéristiques techniques grohtherm 2-HANDLE thermostat

• Pression dynamique
• Pression dynamique minimale sans résistances en aval 0,5 bar
• Pression dynamique minimale avec résistances en aval 1 bar

- Recommandée 1,5 à 5 bars

• Débit minimal 5 l/min

- Température

- Arrivée d'eau chaude max. 70 °C

- Recommandée pour une économie d'énergie 60 °C

- Désinfection thermique possible

- Température de l'eau chaude au raccord d'alimentation au moins 2 °C de plus que la température de l'eau mitigée

Débits sans résistances en aval, voir pages 92-96.

Veuillez en tenir compte lors du dimensionnement de l'évacuation !

- Possibilités de configuration recommandées, voir à partir de la page 92-96.

Les accessoires spéciaux suivants sont disponibles :

• Rallonge de 25mm (réf. : 14 058) - Dispositif de sécurité, uniquement avec inverseur deux sorties (réf. : 14055) • Robinets d'arrêt (réf. : 14 053) - Raccordement inversé, chaud à droite - froid à gauche, remplacer la cartouche du thermostat (réf. : 49 003)
