Type de produit	Système de douche thermostatique avec commande SmartControl
Marque	Grohe
Modèle	SmartControl 34712000
Pression de service maximale	10 bars
Pression d'épreuve	16 bars
Pression dynamique minimale (sans résistances en aval)	0,5 bar
Pression dynamique minimale (avec résistances en aval)	1 bar
Pression dynamique recommandée	1,5 à 5 bars
Température maximale de l'eau chaude	70 °C
Température recommandée pour économie d'énergie	60 °C
Débit minimal	5 l/min
Profondeur de montage du boîtier	75 à 105 mm
Distance minimale au-dessus de la baignoire	300 mm
Compatibilité	Réservoirs sous pression, chauffe-eau instantanés hydrauliques/thermiques
Non compatible	Accumulateurs sans pression (chauffe-eau à écoulement libre)
Désinfection thermique	Possible
Accessoires spéciaux disponibles	Rallonge 25 mm (réf. 14 048), dispositif de sécurité (réf. 14 055), robinets d'arrêt (réf. 14 053), cartouche thermostat (réf. 49 003)
Possibilités de montage	Support charpenté, entretoises, mur direct, dans le mur, plaques de montage
Entretien et nettoyage	Nettoyer avec un chiffon doux et un produit non abrasif. Éviter les nettoyants agressifs.
Sécurité	Dispositif de sécurité obligatoire avec deux vannes (réf. 14 055). Réducteur de pression recommandé si pression statique > 5 bars.
Réparabilité	Cartouche thermostat remplaçable, accessoires spéciaux disponibles pour remplacement.

FOIRE AUX QUESTIONS - SmartControl 34712000 GROHE

Quelle est la pression d'eau minimale requise pour le Grohe SmartControl 34712000 ?

La pression dynamique minimale est de 0,5 bar sans résistances en aval et de 1 bar avec résistances en aval. La pression recommandée se situe entre 1,5 et 5 bars.

Puis-je installer ce système de douche avec un chauffe-eau à écoulement libre ?

Non, le Grohe SmartControl 34712000 n'est pas compatible avec les accumulateurs sans pression (chauffe-eau à écoulement libre). Il fonctionne uniquement avec des réservoirs sous pression ou des chauffe-eau instantanés hydrauliques/thermiques.

Quelle est la température maximale de l'eau chaude acceptée ?

La température maximale de l'eau chaude en entrée est de 70 °C. Pour une économie d'énergie, il est recommandé de régler à 60 °C. La désinfection thermique est possible.

Comment installer le boîtier SmartControl dans un mur ?

Le boîtier doit être monté à une profondeur de 75 à 105 mm. Il est impératif de respecter une distance d'au moins 300 mm au-dessus de la baignoire. Vous pouvez utiliser une rallonge de 25 mm (réf. 14 048) si nécessaire.

Quels accessoires spéciaux sont disponibles pour ce modèle ?

Les accessoires spéciaux incluent : une rallonge de 25 mm (réf. 14 048), un dispositif de sécurité pour deux vannes (réf. 14 055), des robinets d'arrêt (réf. 14 053) et une cartouche de thermostat pour inversion des raccordements (réf. 49 003).

Comment nettoyer le système de douche SmartControl ?

Nettoyez la surface avec un chiffon doux et un produit non abrasif. Évitez les nettoyants à base de chlore, d'acide ou de solvants qui pourraient endommager les finitions.

Que faire si la pression d'eau statique dépasse 5 bars ?

Il est fortement recommandé d'installer un réducteur de pression pour protéger l'appareil, car la pression de service maximale est de 10 bars mais une pression supérieure à 5 bars peut endommager le système.

Ce système est-il compatible avec la désinfection thermique ?

Oui, la désinfection thermique est possible. Pour cela, l'eau chaude doit être à une température supérieure d'au moins 2 °C à la température de l'eau mitigée réglée.

Quelles sont les options de montage disponibles ?

Les options de montage incluent : dans un support charpenté, avec des entretoises, directement sur le mur, dans le mur, ou sur des plaques de montage pour préfabriqué. Consultez les pages 19-21 de la notice pour les schémas détaillés.

Où puis-je trouver les pièces de rechange pour ce modèle ?

Les pièces de rechange sont disponibles via les accessoires spéciaux listés dans la notice. Pour la cartouche thermostat, utilisez la référence 49 003. Pour d'autres pièces, contactez le service après-vente Grohe.

MODE D'EMPLOI SmartControl 34712000 GROHE

Domaine d'application

Utilisation possible avec :

• Réservoirs sous pression - Chauffe-eau instantanés hydrauliques/thermiques

Le fonctionnement avec des accumulateurs sans pression (chauffe-eau à écoulement libre) n'est pas possible !

Caractéristiques techniques

• Pression de service max. 10 bars
• Pression d'épreuve 16 bars

Remarque :

Il est recommandé d'installer un réducteur de pression en cas de pressions statiques supérieures à 5 bars.

Pour la combinaison avec garnitures de trop-plein et de remplissage, la pose d'un dispositif de sécurité autorisé par la norme EN 1717 est obligatoire.

Pour cela, veuillez respecter les consignes suivantes :

• Uniquement pour Grohtherm SmartControl et SmartControl Mixer avec deux vannes, le dispositif de sécurité (accessoire spécial, réf. : 14 055) doit être vissé à la place du bouchon (Z) pré-monté.
• Le GROHE Rapido SmartBox doit être monté au moins 300mm au-dessus de la baignoire.

Installation du boîtier

• Préparer des trous pour le boîtier et des fentes pour les canalisations. • Profondeur de montage : 75-105mm.
• Si le boîtier est installé trop en profondeur, il est possible d'utiliser une rallonge.

Possibilités de montage, voir pages 19-21.

• Montage dans un support charpenté • Montage avec entretoises • Montage directement sur le mur • Montage dans le mur
• Montage sur plaques de montage pour préfabriqué ou plaques pré-fabriquées

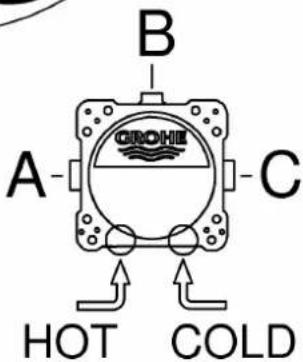

Brancher les canalisations

Il convient d'utiliser les sorties prévues à cet effet.

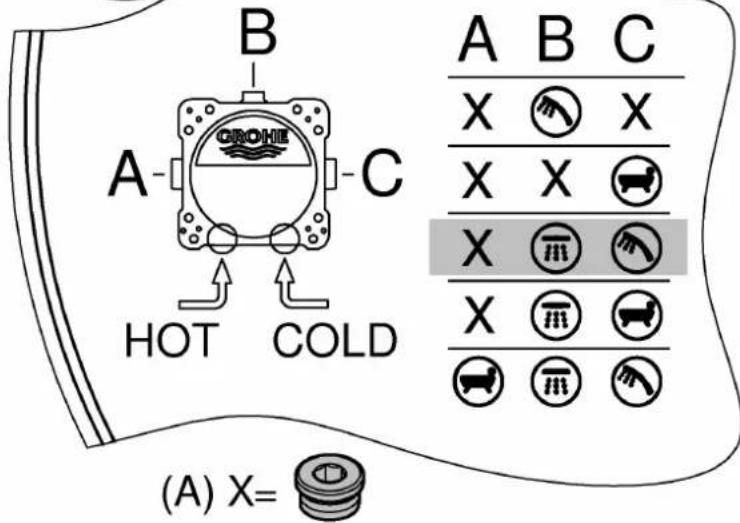

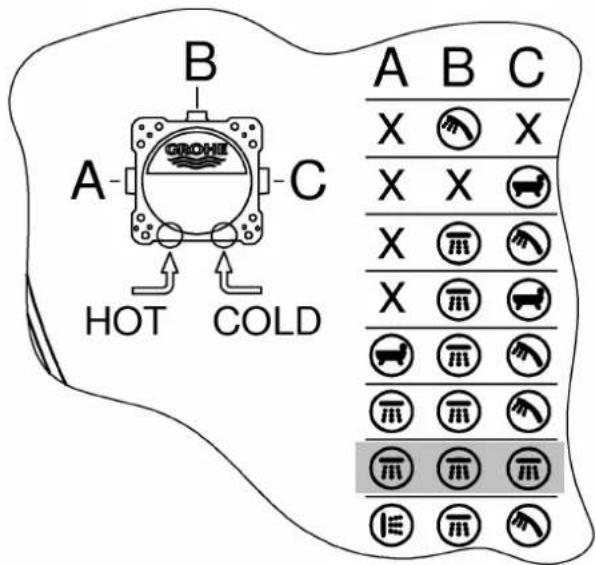

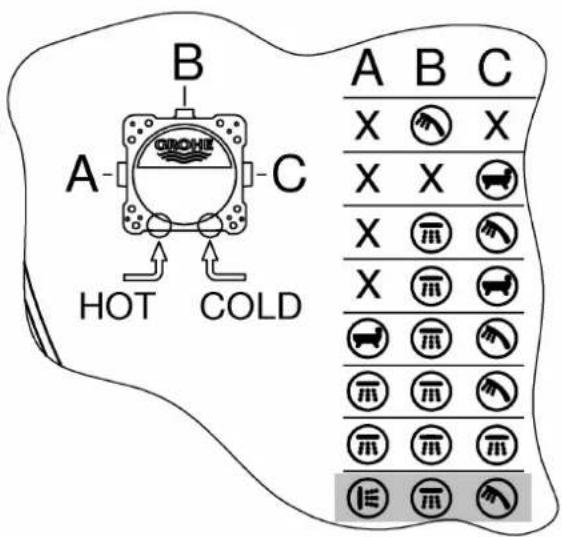

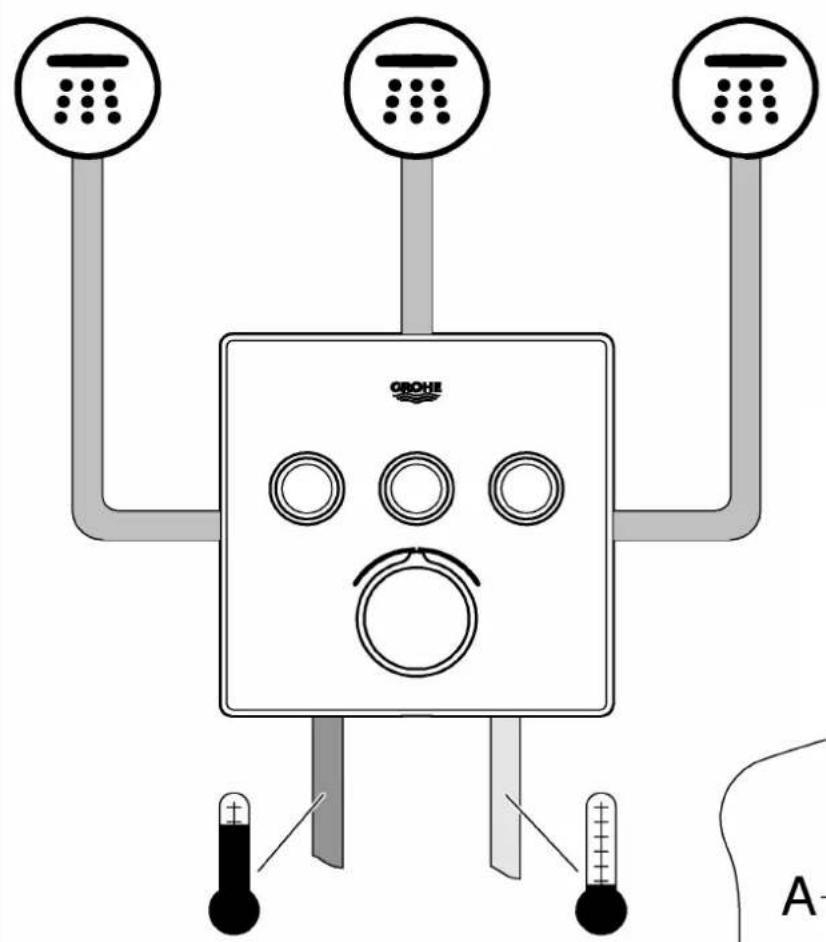

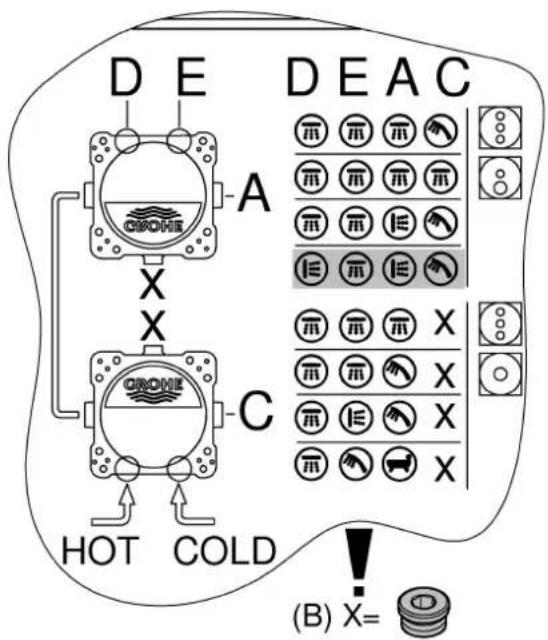

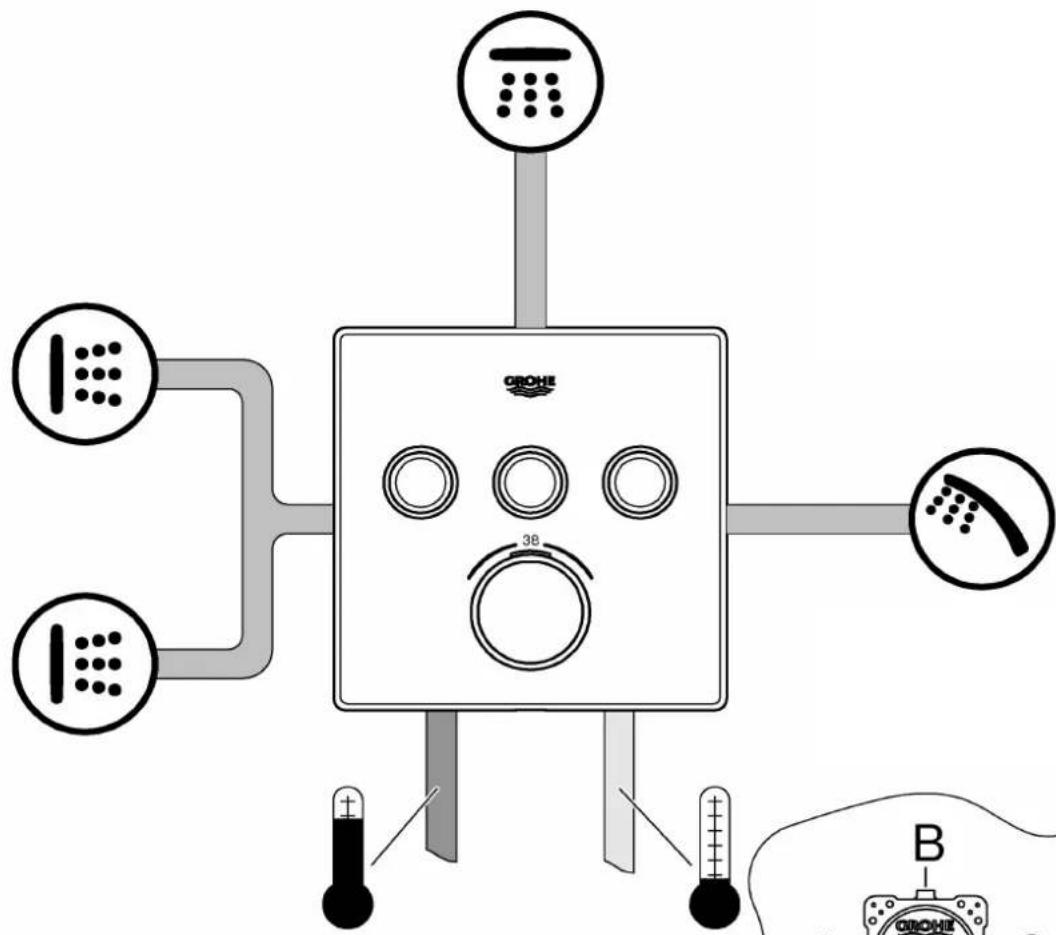

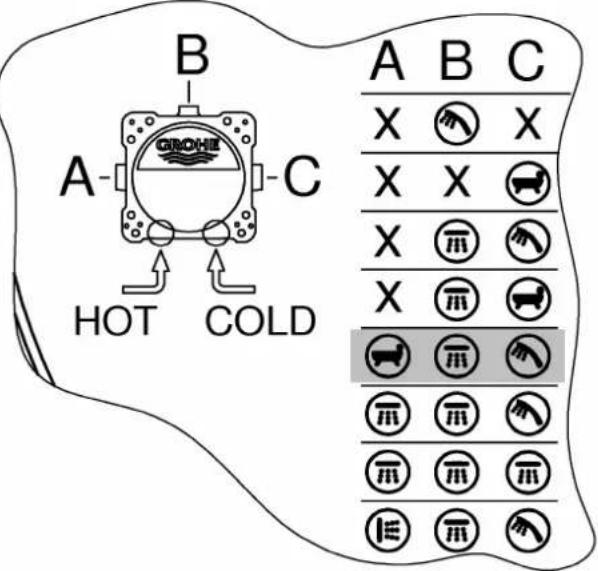

• Possibilités de configuration recommandées :
• Grotherm SmartControl voir à partir de la page 35.
• SmartControl Mixer voir à partir de la page 58.
• Les sorties non obstruées doivent être étanchéifiées à l'aide des bouchons (X) fournis.
• Vérifier l'étanchéité des raccordements.
• Les bouchons (Y) doit être monté, voir page 23, fig. [6].

Monter le support pour le produit d'étanchéité, voir page 24, fig. [9] à [11].

Enduire complètement le mur et le carreler.

Ne pas raccourcir le gabarit de montage avant le montage final.

Caractéristiques techniques grohtherm smartcontrol thermostat

• Pression dynamique
• Pression dynamique minimale sans résistances en aval 0,5 bar
• Pression dynamique minimale avec résistances en aval 1 bar
• Recommandée 1,5 à 5 bars • Débit minimal 5 l/min
• Température
• Arrivée d'eau chaude max. 70 °C
• Recommandée pour une économie d'énergie 60 °C
• Désinfection thermique possible
• Température de l'eau chaude au raccord d'alimentation au moins 2 °C de plus que la température de l'eau mitigée

Veuillez en tenir compte lors du dimensionnement de l'évacuation !

• Possibilités de montage, voir page 35.
• Possibilités de configuration recommandées, voir à partir de la page 36.

Les accessoires spéciaux suivants sont disponibles :

• Rallonge de 25mm (réf. : 14 048) - Dispositif de sécurité, uniquement avec deux vannes (réf. : 14 055) • Robinets d'arrêt (réf. : 14 053) - Raccordement inversé, chaud à droite - froid à gauche, remplacer la cartouche du thermostat (réf. : 49 003)

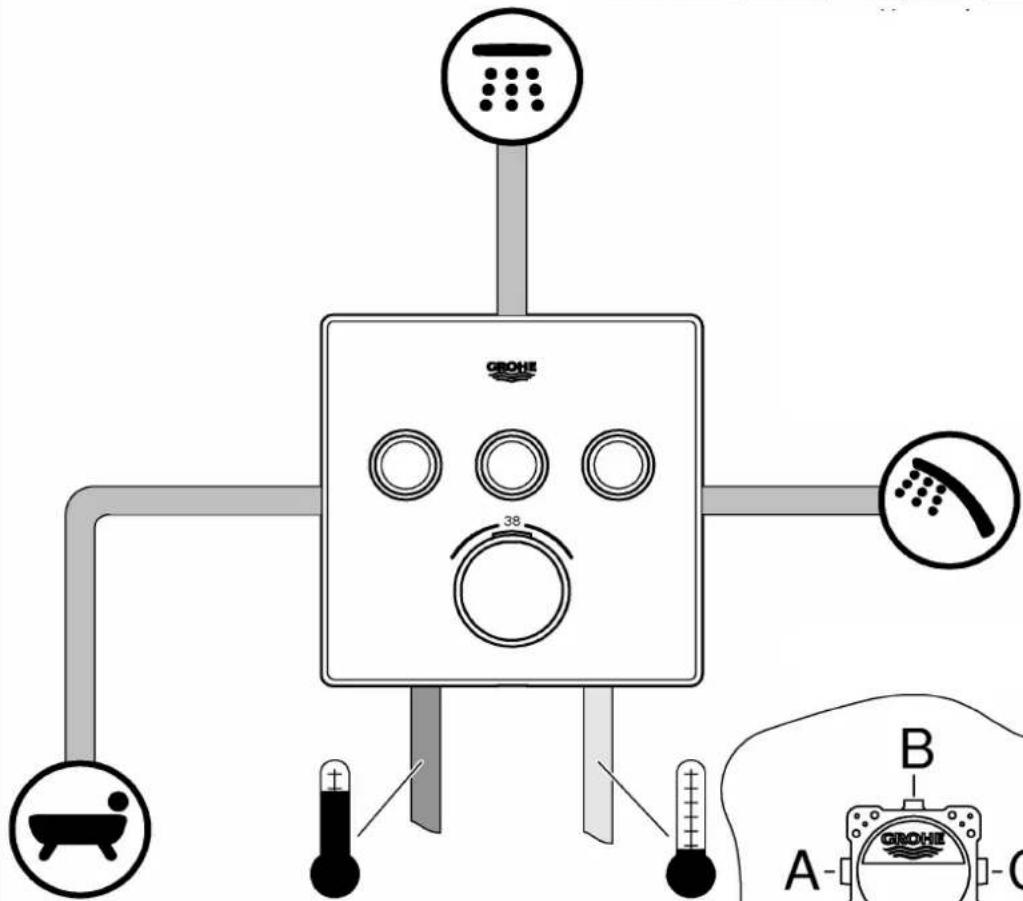

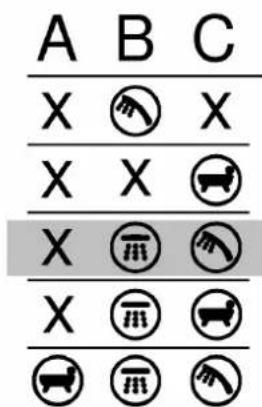

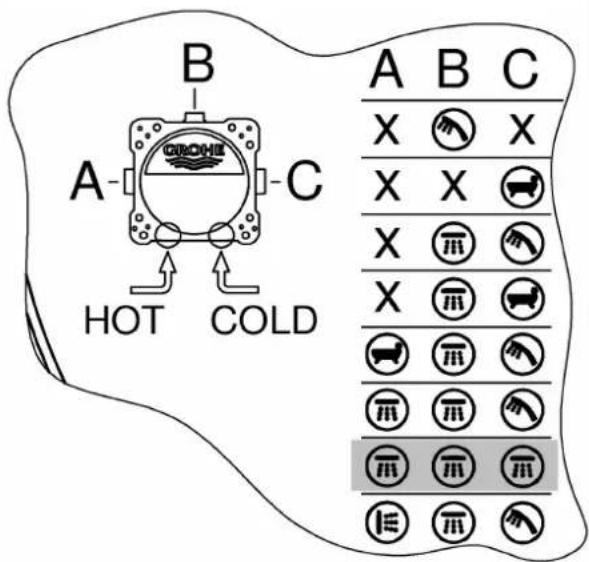

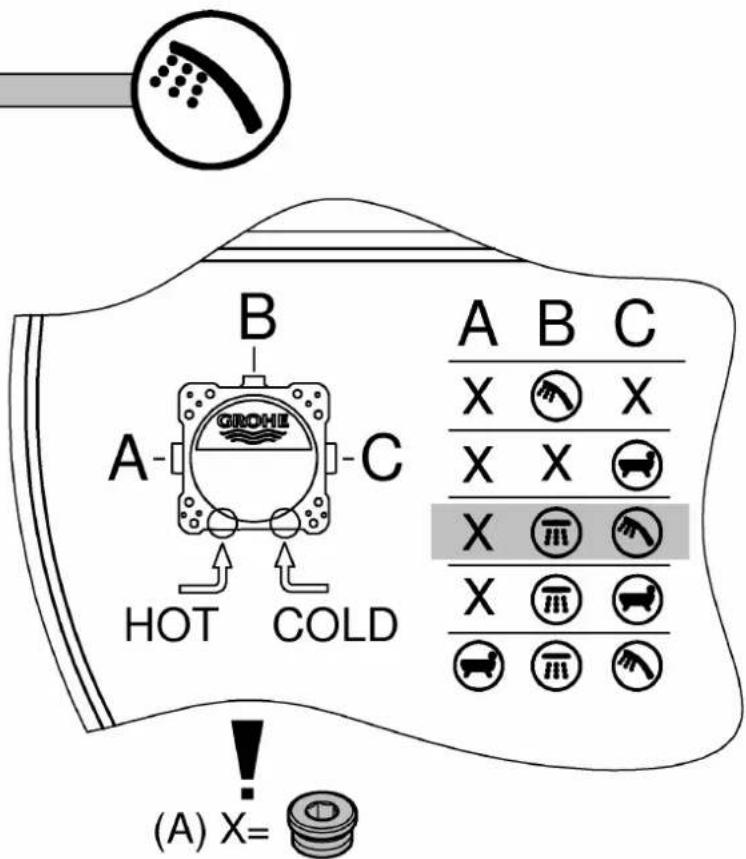

A-C\B	bar
	1	2	3	4	5	6
B	13,9	19,6	24	27,7	31	33,9	l/min
C	15	21,2	26	30	33,6	36,8
B+C	16,7	23,7	29	33,5	37,4	41

A-C	bar
	1	2	3	4	5	6
B	13,9	19,6	24	27,7	31	33,9
C	15	21,2	26	30	33,6	36,8
B+C	16,7	23,7	29	33,5	37,4	41

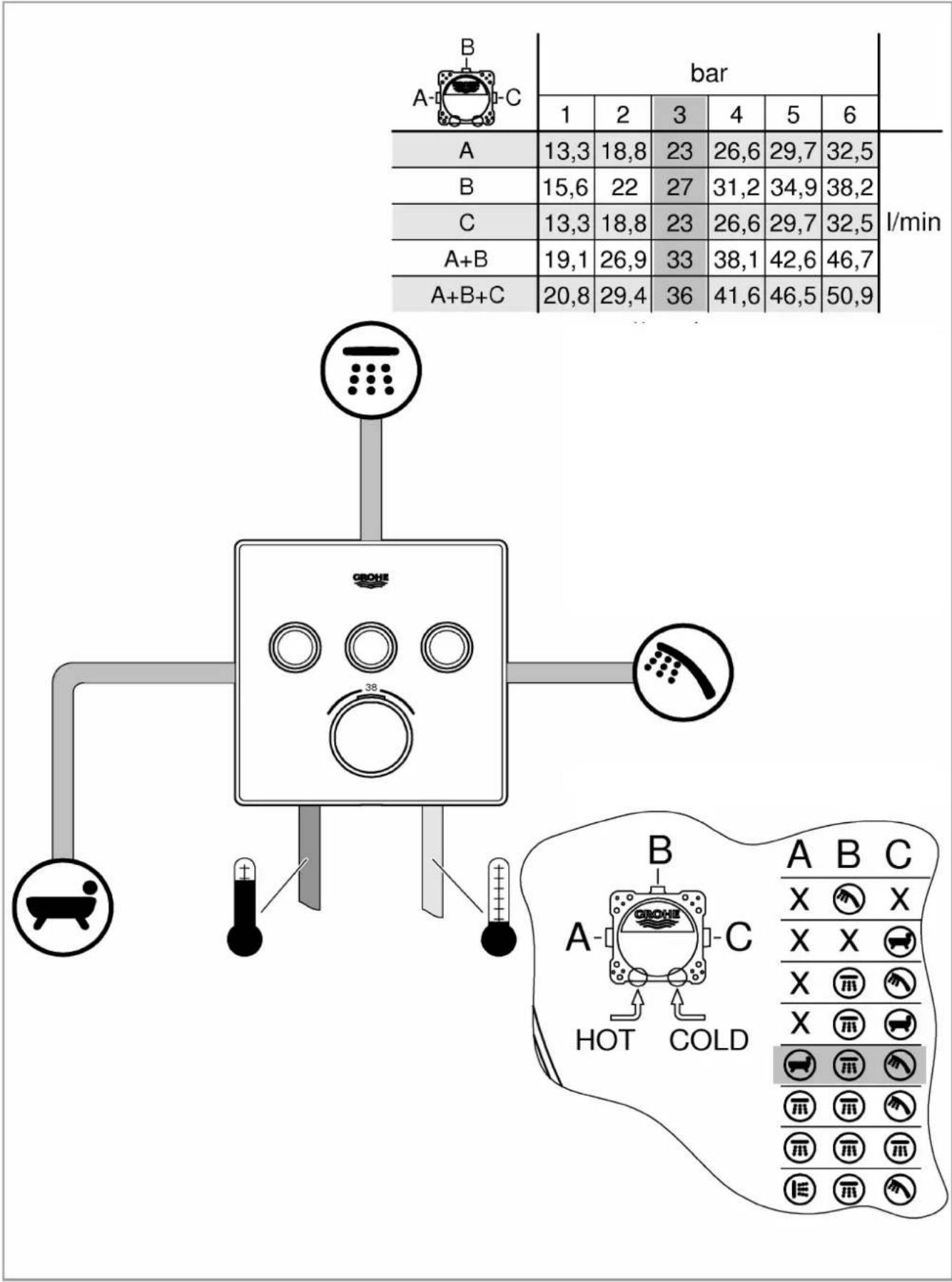

A-C	bar
	1	2	3	4	5	6
A	13,3	18,8	23	26,6	29,7	32,5	l/min
B	15,6	22	27	31,2	34,9	38,2
C	13,3	18,8	23	26,6	29,7	32,5
A+B	19,1	26,9	33	38,1	42,6	46,7
A+B+C	20,8	29,4	36	41,6	46,5	50,9

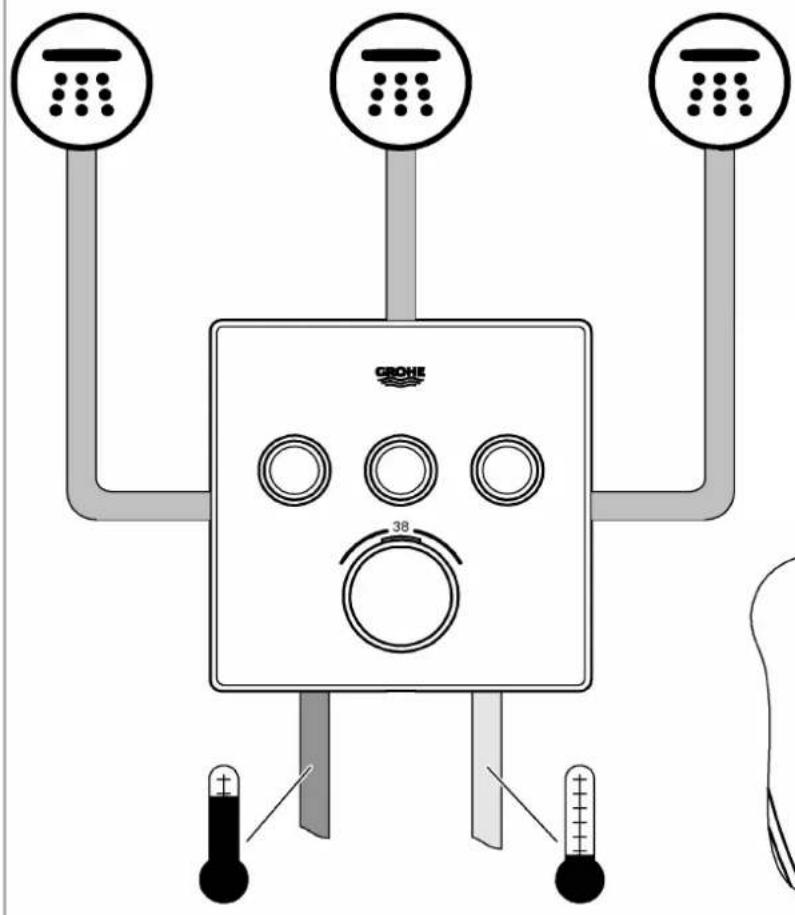

A-C	bar
	1	2	3	4	5	6
A	13,3	18,8	23	26,6	29,7	32,5	l/min
B	15,6	22	27	31,2	34,9	38,2
C	13,3	18,8	23	26,6	29,7	32,5
A+B	19,1	26,9	33	38,1	42,6	46,7
A+B+C	20,8	29,4	36	41,6	46,5	50,9

A-C	bar
	1	2	3	4	5	6
A	13,3	18,8	23	26,6	29,7	32,5
B	15,6	22	27	31,2	34,9	38,2
C	13,3	18,8	23	26,6	29,7	32,5
A+B	19,1	26,9	33	38,1	42,6	46,7
A+B+C	20,8	29,4	36	41,6	46,5	50,9

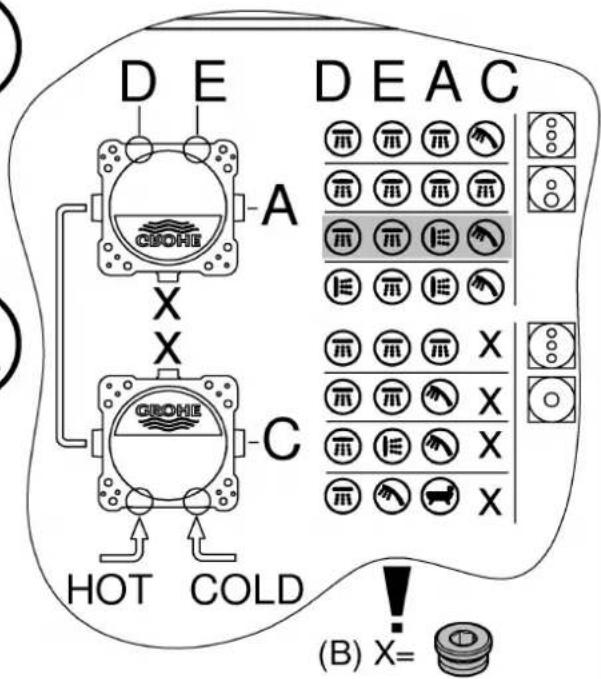

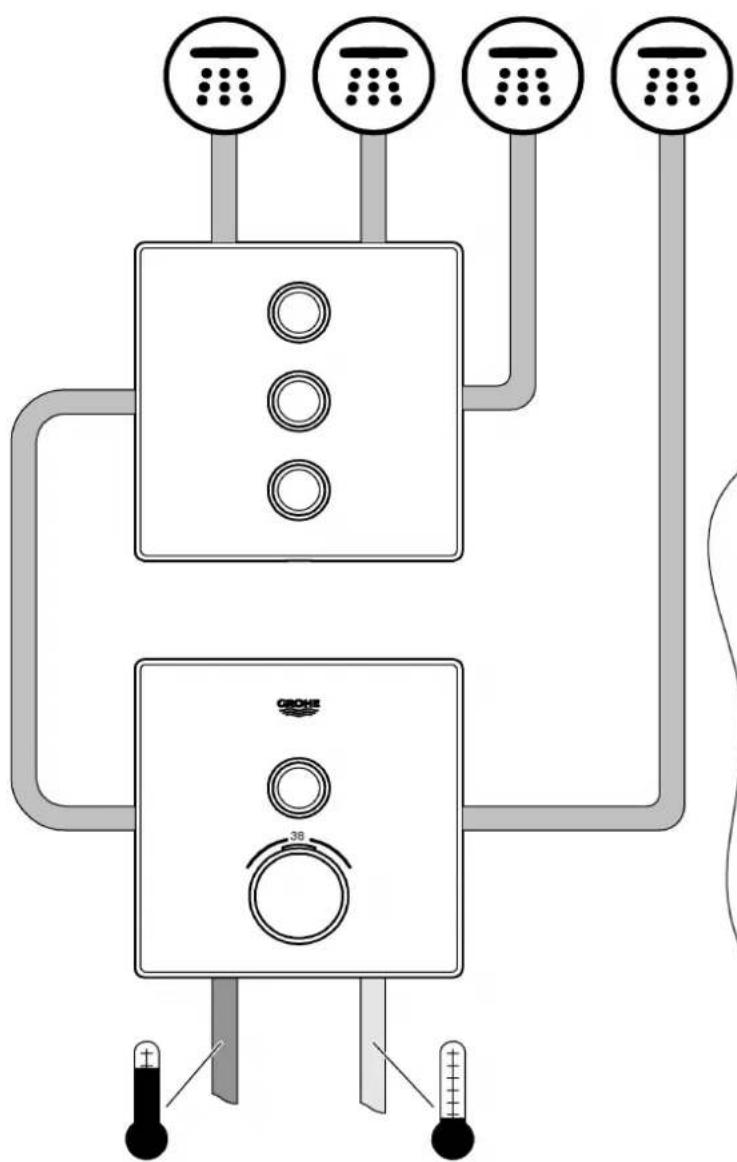

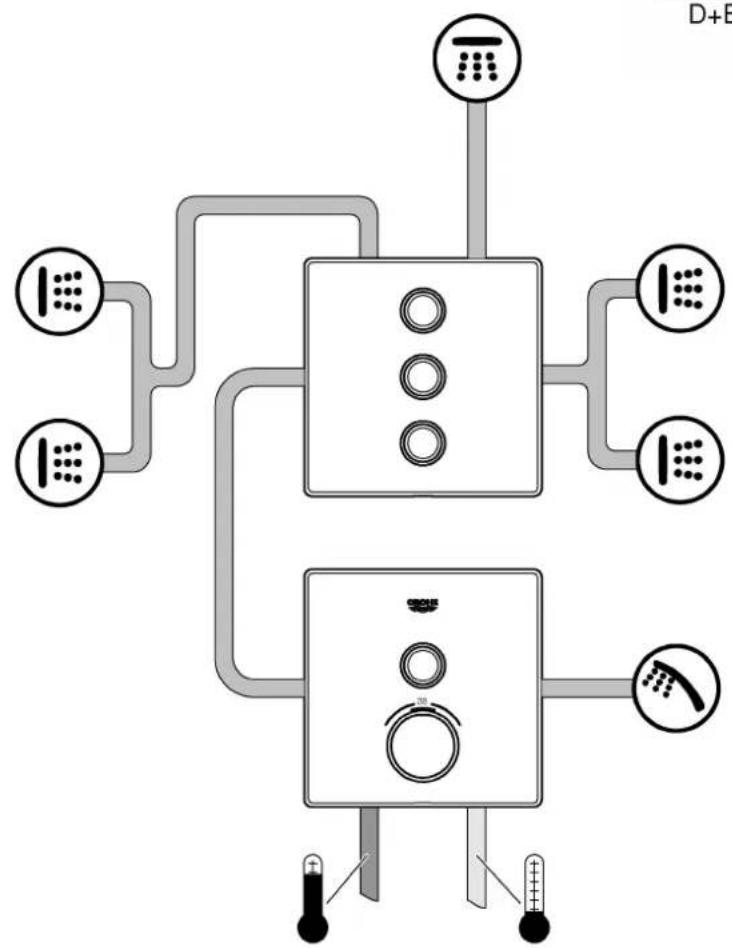

A-C\B	bar
	1	2	3	4	5	6
D	12,1	17,1	21	24,2	27,1	29,7	l/min
E	12,1	17,1	21	24,2	27,1	29,7
A	12,1	17,1	21	24,2	27,1	29,7
C	16,7	23,7	29	33,5	37,4	41
D+E+A	16,7	23,7	29	33,5	37,4	41
D+E+A+C	20,8	29,4	36	41,6	46,5	50,9

A-C\B	bar
	1	2	3	4	5	6
D	12,1	17,1	21	24,2	27,1	29,7	l/min
E	12,1	17,1	21	24,2	27,1	29,7
A	12,1	17,1	21	24,2	27,1	29,7
C	16,7	23,7	29	33,5	37,4	41
D+E+A	16,7	23,7	29	33,5	37,4	41
D+E+A+C	20,8	29,4	36	41,6	46,5	50,9

A-C	bar
	1	2	3	4	5	6
D	12,1	17,1	21	24,2	27,1	29,7	l/min
E	12,1	17,1	21	24,2	27,1	29,7
A	12,1	17,1	21	24,2	27,1	29,7
C	16,7	23,7	29	33,5	37,4	41
D+E+A	16,7	23,7	29	33,5	37,4	41
D+E+A+C	20,8	29,4	36	41,6	46,5	50,9

A-C	bar
	1	2	3	4	5	6
A	13,3	18,8	23	26,6	29,7	32,5	l/min
B	15,6	22	27	31,2	34,9	38,2
C	13,3	18,8	23	26,6	29,7	32,5
A+B	19,1	26,9	33	38,1	42,6	46,7
A+B+C	20,8	29,4	36	41,6	46,5	50,9

Caractéristiques techniques smartcontrol

• Pression dynamique
• minimale 0,5 bar
• Recommandée 1,5 à 5 bars
• Température
• Arrivée d'eau chaude max. 70 °C
• Recommandée pour une économie d'énergie 60 °C
• Désinfection thermique possible

Débits sans résistances en aval, voir pages 58-65.

Veuillez en tenir compte lors du dimensionnement de l'évacuation !

- Possibilités de configuration recommandées, voir à partir de la page 58.

Les accessoires spéciaux suivants sont disponibles :

• Rallonge de 25mm (réf. : 14 048) - Dispositif de sécurité, uniquement avec deux vannes (réf. : 14 055) • Robinets d'arrêt (réf. : 14 053)

A-C\B	bar
	1	2	3	4	5	6
B	13,3	18,8	23	26,6	29,7	32,5	l/min
C	14,4	20,4	25	28,9	32,3	35,4
B+C	15,6	22	27	31,2	34,9	38,2

A-C\B	bar
	1	2	3	4	5	6
B	13,3	18,8	23	26,6	29,7	32,5	l/min
C	14,4	20,4	25	28,9	32,3	35,4
B+C	15,6	22	27	31,2	34,9	38,2

A-C	bar
	1	2	3	4	5	6
A	12,7	18	22	25,4	28,4	31,1	l/min
B	15	21,2	26	30	33,6	36,8
C	12,7	18	22	25,4	28,4	31,1
A+B	17,9	25,3	31	35,8	40	43,8
A+B+C	19,6	27,8	34	39,3	43,9	48,1
