MODE D'EMPLOI FWKU1800.0S Küppersbusch

Avant toute utilisation, merci de lire et appliquer les règles de sécurité et d'utilisation du présent manuel. Tout d’abord, nous vous remercions d’avoir fait confiance à la marque KÜPPERSBUSCH en acquérant cet appareil et espérons qu’il satisfera pleinement vos attentes. Cet appareil vous permet au choix de chambrer vos bouteilles (à température ambiante) ou de les mettre à température de service (selon vos bouteilles) grâce à sa plage de réglage étendue.

CONSIGNES GÉNÉRALES DE SÉCURITÉ Avant d’utiliser votre appareil pour la première fois, veuillez lire attentivement ce manuel d’utilisation. Conservez-le précieusement de façon à pouvoir vous y référer au besoin. Afin de réduire le risque d’incendie, de choc électrique ou de blessure lors de l’utilisation de votre cave, merci de suivre les précautions données. D'une manière générale, votre appareil doit être entretenu par un professionnel qualifié. Pour votre sécurité et pour une utilisation correcte de l’appareil, avant d’installer et d’utiliser l’appareil pour la première fois, lisez attentivement cette notice, y compris les mises en garde et les conseils utiles qu’elle contient. Afin d’éviter d’endommager l’appareil et/ou de vous blesser inutilement, il est important que les personnes amenées à utiliser cet appareil aient pris entièrement connaissance de son fonctionnement ainsi que de ses instructions de sécurité. Conservez ces consignes pour plus tard et pensez à les ranger à côté de l’appareil, afin qu’elles soient transmises avec ce dernier en cas de vente ou de déménagement. Cela permettra de garantir un fonctionnement optimal de l’appareil. Pour éviter tout risque de blessure, conservez cette notice. Le fabricant ne saurait en effet être tenu responsable en cas de mauvaise manipulation de l’appareil.16

Cet appareil est destiné exclusivement à un usage domestique et est prévu pour le stockage de boissons spéciales à une température de stockage plus élevée que celle d'un compartiment pour produits frais. En aucun cas cet appareil est destiné à maintenir des produits alimentaires frais. Assurez-vous que votre installation électrique (voltage) corresponde à celle indiquée sur la plaque signalétique : l'appareil doit être connecté à une prise terre règlementaire. Des réparations ou des connexions incorrectes peuvent entraîner des risques pour la sécurité. Faites vérifier votre installation électrique par un professionnel si vous avez le moindre doute. Pour votre protection, cet appareil doit être correctement connecté à une prise terre. Ne pas couper ou retirer le fil de terre du câble d’alimentation fourni. Pour des raisons de sécurité, ne pas utiliser une rallonge électrique. Si votre appareil est endommagé (par un impact majeur, par exemple) ou s’il subit un dommage (surtension due à la foudre, inondation, incendie), il peut être dangereux à utiliser. Débranchez la prise secteur et faites contrôler l'appareil par un réparateur professionnel agréé. Pour éviter tout danger, ne pas remplacer vous-même un câble secteur endommagé. Contactez votre revendeur, un centre de service agréé ou un réparateur professionnel. Cet appareil doit être positionné de telle sorte que la prise secteur soit accessible. Ne pas déplacer l'appareil une fois qu'il est plein : vous pourriez déformer sa carrosserie en plus d’entrainer des réparations. Les composants électriques ne doivent pas être17

Maintenir les enfants éloignés de l’appareil

Ne pas utiliser l’appareil à l’extérieur Dans le cas où du liquide serait accidentellement renversé (bouteille cassée, etc.) sur des composants électriques (moteur, etc.), veuillez débrancher immédiatement la prise secteur. Pour éviter tout risque d'incendie, d'électrocution ou de blessure, ne pas immerger le câble d'alimentation, la prise ou l'appareil lui- même dans l'eau ou tout autre liquide. Ne pas manipuler l'appareil avec les mains mouillées. Maintenez l’appareil éloigné de toute source de chaleur et ne l’exposez pas directement au soleil. Ne laissez pas pendre le câble d’alimentation d'une table ou être en contact avec des coins tranchants ou des surfaces chaudes. Ne tirez pas sur le câble d'alimentation, saisissez la prise pour débrancher l'appareil. Assurez-vous que la zone où votre appareil est situé est capable de supporter son poids lorsqu'il est chargé (une bouteille de 75 cl pèse environ 1,3 kg). Votre cave doit être placée sur une surface plane. Si vous devez la placer sur un tapis ou sur une moquette, placez un support en-dessous. Pour prévenir tout dommage du joint de la porte, assurez-vous que la porte est entièrement ouverte lorsque vous souhaitez tirer une clayette.18

Sécurité des enfants et des autres personnes vulnérables

Cet appareil peut être utilisé par des enfants ayant 8 ans et plus, et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances, à condition qu’elles soient supervisées ou qu’elles aient reçu des instructions concernant l’utilisation de l’appareil en toute sécurité et qu’elles comprennent les dangers encourus.

Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants, sauf s’ils ont plus de 8 ans et qu’ils sont surveillés.

Conservez tous les emballages hors de portée des enfants car il existe un risque de suffocation.

Risque que l’enfant se retrouve coincé : qu’un enfant se retrouve bloqué dans l’appareil ou y suffoque ne sont pas des faits du passé. Toutefois, des appareils jetés ou abandonnés demeurent dangereux, même s'ils sont "juste laissés dans le garage quelques jours".

Si vous décidez de mettre au rebut l’appareil, débranchez-le de la prise murale, coupez le câble d’alimentation (aussi proche de l’appareil que vous le pouvez) et retirez la porte afin d’empêcher les enfants de jouer avec, de subir un choc électrique ou de s’enfermer à l’intérieur.

Si l’appareil, doté d’un joint de porte magnétique, doit être remplacé par un autre appareil doté d’un loquet sur la porte ou sur le joint, vérifiez bien que le loquet est hors d’état de fonctionner avant de vous débarrasser de l’ancien appareil. Cela évitera de transformer cet appareil en piège pour les enfants.

Maintenir l’appareil et son cordon hors de portée des enfants de moins de 8 ans.

Avant de jeter votre cave, veillez à bien retirer la porte.19

Laissez également les clayettes qui étaient à l’intérieur de l’appareil de manière à ce que les enfants ne puissent pas grimper à l’intérieur.

Les enfants doivent être surveillés afin qu’ils ne jouent pas avec l’appareil.

Remarque: Les enfants de 3 à 8 ans peuvent charger et décharger l’appareil Sécurité générale ATTENTION — Cet appareil est conçu pour fonctionner dans un foyer domestique ou pour une utilisation similaire comme :

Les zones de cuisine réservées au personnel des magasins, des ateliers et autres milieux professionnels,

Les maisons secondaires et lieux utilisés par des clients de l'hôtel, motels et autres environnements résidentiels,

Les environnements comme les chambres d'hôtel,

Les restaurants et établissements similaires, sauf détaillants. ATTENTION — Afin d’éviter tout danger dû à l’instabilité de l’appareil, il est important de le fixer et le monter selon les instructions d’installation. ATTENTION — Ne rangez jamais de substances inflammables comme des aérosols à l’intérieur de cet appareil car elles pourraient s’y déverser. ATTENTION — Si le cordon d’alimentation est endommagé, vous devez le remplacer immédiatement auprès de votre fabricant ou d’un revendeur qualifié afin d’éviter tout risque d’électrocution. ATTENTION — Maintenez la ventilation bien ouverte et vérifiez bien que l’air peut circuler par les ouvertures, en particulier pour les appareils destinés à être encastrés ou intégrés.20

ATTENTION — N’utilisez pas de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage, autres que ceux recommandés par le fabricant. ATTENTION — N’endommagez pas le circuit de réfrigération. ATTENTION — N’utilisez pas d’appareils électriques à l’intérieur du compartiment, sauf si ces derniers sont tolérés par le fabricant. ATTENTION — Le gaz réfrigérant et le gaz isolant sont inflammables. Lors de l'élimination de l'appareil, faites appel à un centre de retraitement ou d’élimination des déchets agréé. N’exposer pas l’appareil à une flamme. ATTENTION — Le gaz réfrigérant de cet appareil est le R600a, tout produit inflammable et explosif ne doit pas être mis dans la cave ou près de celle-ci afin d’éviter le déclenchement d’un feu ou d’une explosion. Liquide réfrigérant De l’isobutane réfrigérant (R600a) est utilisé dans le circuit réfrigérant de l’appareil. Il s’agit d’un gaz naturel hautement inflammable, et donc dangereux pour l’environnement. Pendant les transports et l’installation de l’appareil, vérifiez qu’aucun des composants du circuit de réfrigération ne soit endommagé. Le réfrigérant (R600a) est un liquide inflammable. Attention : risque d’incendie Si le circuit de réfrigération est endommagé :

Évitez les flammes nues et toute source d’incendie.

Ventilez bien la pièce où se trouve l’appareil.21

Il est dangereux de modifier la composition de cet appareil, de quelque manière que ce soit. Tout dommage fait au cordon peut provoquer un court-circuit, et/ou une électrocution. Sécurité électrique

Nous ne pouvons pas être tenus pour responsables de tout incident causé par une mauvaise installation électrique.

Le cordon d’alimentation ne doit pas être rallongé. N’utilisez ni prolongateur, ni adaptateur, ni prise multiple.

Vérifiez bien que la prise murale n’est pas endommagée. Une prise murale en mauvais état pourrait entrainer une surchauffe de l’appareil et son explosion.

Vérifiez bien que vous pouvez accéder à la prise murale de l’appareil.

Ne tirez jamais sur le câble principal.

Ne supprimez jamais la mise à la terre.

Si la prise murale est lâche, ne branchez pas le cordon. Il existe un risque d’électrocution ou d’incendie.

Vous ne devez jamais utiliser l’appareil si le cache de l’éclairage intérieur n’est pas en place.

Cet appareil fonctionne sur un courant à phase unique de 220~240V/50Hz.

Si le câble d’alimentation est endommagé, ne procédez pas à son remplacement mais contactez votre service après-vente.

La prise de courant doit être facilement accessible mais hors de portée des enfants. En cas d’incertitude, adressez-vous à votre installateur.22

Utilisation quotidienne

Cet appareil est uniquement destiné à mettre à température des bouteilles de vin.

Ne stockez jamais de substances ou de liquides inflammables à l’intérieur de l’appareil, cela provoquerait un risque d’explosion.

Ne faites pas fonctionner d’autres appareils électriques à l’intérieur de cet appareil (mixeurs, turbines à glace électrique, etc.).

Lorsque vous débranchez l’appareil, tenez toujours la prise dans vos mains et ne tirez pas sur le cordon.

Ne placez pas d’objets chauds près des composants en plastique de cet appareil.

Les recommandations du fabricant quant au stockage de l'appareil doivent être strictement respectées. Référez-vous aux instructions correspondantes.

L’appareil doit être tenu éloigné des bougies, luminaires et autres flammes nues afin d’éviter les risques d’incendie.

L'appareil est destiné à garder des boissons pour une utilisation normale domestique comme expliqué dans ce manuel d’utilisation.

L’appareil est lourd. Soyez prudent lorsque vous le déplacez. Si votre appareil est équipé de roulettes, rappelez-vous qu’elles servent uniquement à faciliter les petits mouvements. Ne le déplacez pas sur de plus longs trajets.

N’utilisez jamais l’appareil ou ses éléments pour vous appuyer.

Pour éviter les chutes d’objets et empêcher de détériorer l’appareil, ne surchargez pas les compartiments de l’appareil.23

Attention : nettoyage etentretien

Avant tout entretien, débranchez l’appareil et coupez le courant.

Ne nettoyez pas l’appareil avec des objets métalliques, un système à vapeur, des huiles volatiles, des solvants organiques ou des composants abrasifs.

Ne nettoyez aucune partie de l’appareil avec des produits inflammables. Les vapeurs peuvent provoquer un risque d'incendie ou d'explosion.

N’utilisez pas d’objets tranchants ou pointus pour retirer la glace. Utilisez un grattoir en plastique. Informations importantes àpropos de l’installation

Cet appareil est destiné uniquement au stockage du vin.

Cet appareil de réfrigération ne convient pas pour la congélation des denrées alimentaires.

Il est recommandé de régler la cave à vin sur 12℃.

Les clayettes placées en mode usine constituent l'utilisation la plus efficace de l'énergie pour les appareils frigorifiques.

Évitez d’installer votre appareil dans des zones humides.

Gardez l'appareil éloigné de la lumière directe du soleil et des sources de chaleur (poêle, chauffage, radiateur, etc.). Une exposition directe à la lumière solaire peut affecter le revêtement acrylique et les sources de chaleur peuvent augmenter la consommation électrique. Des températures ambiantes extrêmement froides ou chaudes peuvent aussi entrainer une mauvaise performance de l’appareil.

Branchez votre cave à vin à une prise terre murale exclusivement et uniquement réglementaire. En aucun cas vous ne devez réduire ou supprimer la troisième broche de mise à la terre du cordon d'alimentation. Toutes les questions concernant la24

puissance et /ou mise à la terre doivent être adressées à un électricien certifié ou un centre de service autorisé.

Pour que les branchements électriques soient corrects, suivez bien les consignes livrées dans ce manuel.

Déballez l’appareil et vérifiez qu’il n’est pas endommagé visuellement. Ne branchez pas l’appareil si ce dernier est endommagé. Signalez tout dommage au point de vente où vous l’avez acheté. Dans ce cas, conservez l’emballage.

Il est recommandé d’attendre au moins 24 heures avant de brancher l’appareil au courant, afin que le compresseur soit bien alimenté en huile.

Une bonne circulation de l’air est nécessaire, afin d’éviter les risques de surchauffe. Pour que la ventilation soit suffisante, suivez bien les consignes d’installation fournies.

Dès que possible, évitez que l’appareil ne touche les parois murales et/ou ne soit en contact avec des éléments chauds (compresseur, condensateur) afin d’éviter les risques d’incendie. Respectez toujours bien les consignes d’installation.

L’appareil ne doit pas être situé à côté de radiateurs ou de feux de cuisson.

Vérifiez bien que les prises sont accessibles une fois l’appareil installé.

Veillez à ne pas coincer ou endommager le cordon d’alimentation lors de la mise en place de l’appareil. Économies d’énergie Pour limiter la consommation électrique de votre appareil :

Installez-le dans un endroit approprié (voir chapitre « Instructions d’installation »).

Gardez les portes ouvertes le moins de temps possible.

Veillez au fonctionnement optimal de votre appareil en25

nettoyant périodiquement le condenseur (voir chapitre « Nettoyage et entretien »).

Contrôlez périodiquement les joints des portes et assurez- vous qu’elles ferment toujours de manière efficace. Si ce n’est pas le cas, adressez-vous à votre service après-vente.

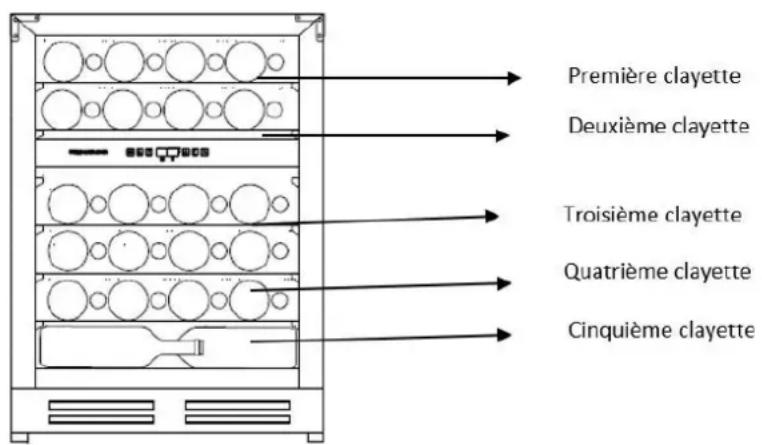

Recommandations d’agencement : L’agencement suivant, des équipements de votre appareil (clayettes…), est recommandé pour que l’énergie soit utilisée le plus rationnellement possible par l’appareil de réfrigération.

Le thermostat de l'appareil est électronique et vous permet de régler la température entre 5 et 20 degrés. Pour le stockage du vin, il est recommandé de régler votre appareil sur 12 degrés. Cette température peut être adaptée selon le type de vin stocké. Un réglage sur une température supérieure à 12 degrés diminuera la consommation énergétique de l’appareil. Un réglage sur une température inférieure à 12 degrés augmentera la consommation énergétique de l’appareil. Certains modèles permettent de régler différents niveaux de températures dans une même cave. L'appareil garantit que la température est maintenue tant qu'il est en fonctionnement et qu'il est utilisé dans des conditions normales d'utilisation.26

La température à l'intérieur de l'appareil peut être influencée par de nombreux facteurs : température ambiante, exposition au soleil, nombre d'ouvertures de porte et quantité de bouteilles stockées… Les légers changements de température sont parfaitement normaux.

Toute opération électrique doit être effectuée par un technicien qualifié et compétent.

Cet appareil doit être dépanné par un Centre de Réparation Agréé, et seules des pièces d’origine doivent être utilisées.

R600a Instructions de sécurité Attention — N’obstruer aucune grille de ventilation de l’appareil, veillez à ce que les ouvertures d'aération soient toujours libres. Attention — Ne pas stocker de substances explosives comme les bombes d'aérosol avec un propulseur inflammables dans cet appareil. Attention — Ne pas endommager le circuit frigorifique de l’appareil. Attention — Les unités de réfrigération fonctionnant avec de l'isobutane (R600a) ne peuvent être placées dans une zone avec des sources d'ignition (par exemple, descellé contacts électriques ou lorsque le fluide frigorigène pourrait rassembler en cas de fuite). Le type de fluide frigorigène est indiqué sur la plaque signalétique Cet appareil est réservé à un usage exclusivement domestique. Le fabricant ne saurait être tenu responsable d’une autre utilisation.27

de l'armoire. Attention — Ne pas utiliser d'appareils électriques dans les compartiments de l'appareil, sauf s’ils sont du type recommandé par le fabricant. Cet appareil est conforme à toutes les directives européennes en vigueur et à leurs modifications éventuelles.

Base EPREL Pour en savoir plus sur votre produit, consulter la Base EPREL en ligne. Tel que défini dans le règlement délégué (UE) 2019/2016 de la Commission, toutes les informations relatives à cet appareil de réfrigération sont disponibles sur la Base EPREL (European Product Database for energy labelling). Cette base vous permet de consulter les informations et la documentation technique de votre appareil de réfrigération. Vous pouvez accéder à la Base EPREL en scannant le QR code présent sur l'étiquette énergie de votre appareil ou en vous rendant directement sur : www.ec.europa.eu et en renseignant le modèle de votre appareil de réfrigération.28

Ci-dessous l’exemple d’une plaque signalétique :

La plaque signalétique collée à l’intérieur ou à l’arrière de l’appareil (selon modèle) comporte toutes les informations spécifiques à votre appareil. Nous vous conseillons de noter son numéro de série sur ce livret avant son installation, pour vous y référer si nécessaire ultérieurement (intervention technique, demande d’assistance, etc.).

En effet, une fois l’appareil installé et chargé, son accès y est plus compliqué. ATTENTION : aucune assistance ne pourra vous être donnée sans ces informations.

Avant d’utiliser votre cave à vin

Enlevez l’emballage extérieur et intérieur.

Laissez votre appareil en position verticale au repos pendant environ 24h avant sa mise en service. Cela permettra de réduire la possibilité d'un dysfonctionnement du système de refroidissement dû au transport.

Nettoyez l’intérieur à l’aide d’un chiffon doux et d’eau tiède.

Lorsque vous installez votre appareil, merci de choisir un lieu autorisé.

Il est recommandé d’être au moins 2 personnes pour bouger et installer la cave. Veillez à ne pas faire trainer l’appareil au risque de vous occasionner des blessures (au dos, etc.).

Placez la cave dans un endroit assez résistant pour supporter le poids en charge pleine. Pour la mettre à niveau ajustez la hauteur des pieds réglables au-dessous de la cave.

Une ventilation adéquate est nécessaire, n’obstruez aucune sortie d’air.

N’est pas conçu pour être place dans un garage, sous-sol ou autre lieu du même type.

L’appareil est destiné à un usage seulement intérieur.

Cet appareil est destiné à être installé en pose libre ou de façon encastrée.

Branchez la cave à une prise unique et veillez à la caler parfaitement et à ajuster l’horizontalité de votre29

cave à vin (l’utilisation d’un niveau à bulles est conseillée). Ceci évitera tout mouvement dû à l’instabilité, générateur de bruit et de vibration et assurera la parfaite herméticité de la porte.

Cet appareil est uniquement réservé au stockage de vins.

Cet appareil utilise du gaz réfrigérant inflammable, veuillez donc à ne jamais endommager le tuyau de refroidissement pendant le transport. Attention

Stockez des bouteilles fermées.

N’ouvrez pas la porte plus que nécessaire.

Ne couvrez pas les clayettes avec des feuilles d’aluminium ou tout autre matériau qui pourrait empêcher une bonne circulation de l’air.

Si la cave à vin doit être laissée vide pendant une longue période, il est suggéré de débrancher l’appareil et, après un nettoyage très soigneux, de laisser la porte entrouverte pour laisser l’air circuler et prévenir la formation de moisissures et d’odeurs. ATTENTION : merci d’éloigner l’appareil de toute substance qui pourrait entrainer un risque d’incendie. Plages de températures ambiantes Cet appareil est indiqué pour un fonctionnement dans des pièces dont la température ambiante est bien spécifique, cette classe climatique est indiquée sur la plaque signalétique. CLASSE SYMBOLE PLAGE DE TEMPÉRATURE AMBIANTE (°C) Tempérée élargie

De +10 à +32 Tempérée

De +16 à +32 Subtropicale

De +16 à +38 Tropicale

De +16 à +43 Cet appareil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 16°C et 32 °C.

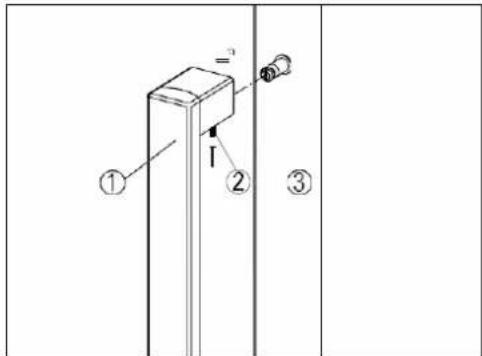

Installation de la poignée IMPORTANT: NE PAS TROP SERRER LES VIS ! Placez la poignée (1) sur les vis (3) de la porte et fixez la poignée en vissant les vis sans tête (2) avec une clé Allen

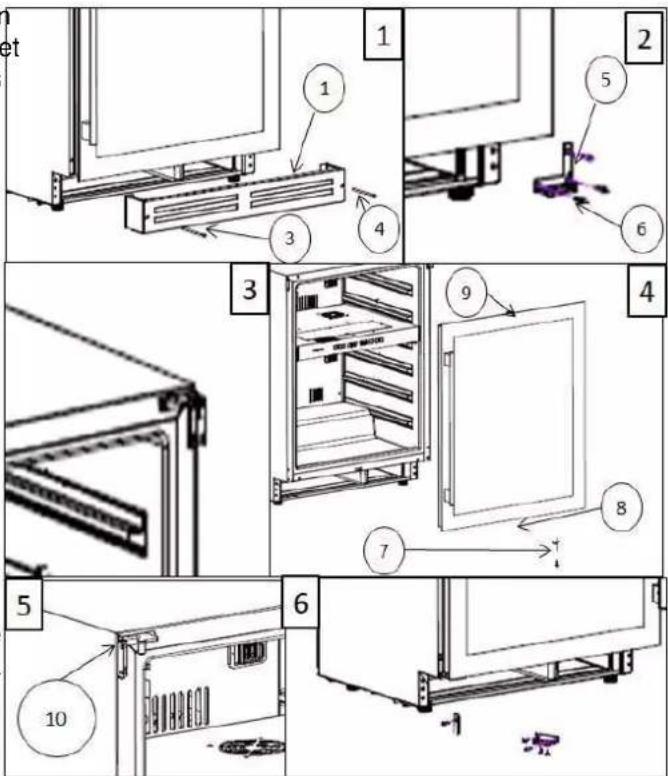

Changer le sens de l'ouverture pour FWKU1800.0S

Retirez la grille de ventilation (1) en dévissant les vis (3 + 4) (Fig. 1).

Retirez la charnière du bas (5) en dévissant les 4 vis (6). Veillez à bien tenir fermement la porte vitrée après avoir enlevé les vis (Fig. 2).

Enlevez délicatement la porte vitrée de la charnière en haut à droite et placez-la sur une surface plane et rembourrée afin d’éviter tout risque de dommage. Vous pouvez ensuite retirer la charnière en haut à droite (Fig.3)

Dévissez et transférez l’axe de la charnière (7) et/ou la butée de porte de la charnière du bas au côté opposé (Fig. 4).

Retirer le cache de la position 9. Insérer le contacteur de porte fourni, et viser la vis pour fixer le contacteur de porte. Retirer le contacteur de porte de l’emplacement 8 et placer le cache dans le trou.

Prenez les caches sur le côté gauche de l’appareil et utilisez-les pour recouvrir les trous des vis sur le côté droit.

Vissez la charnière alternative en haut à gauche (10), y compris les ferrures, sur le côté gauche du boîtier (Fig 5).

Faites tourner la porte sur 180° et repositionnez-la à sa place. Vissez ensuite la charnière du bas sur le côté adapté à gauche (Fig.6) et réajustez la porte une fois à niveau.

Remettez la grille de ventilation.31

Il est recommandé d’installer votre appareil dans un endroit où la température ambiante est comprise entre 16-32°C. Si la température ambiante est supérieure ou inférieure à la température recommandée, la performance de l'unité peut être influencée et il peut être impossible d'obtenir une température entre 5- 20°C/5-20°C. Réglage de la température

Bouton ON/OFF ; pour allumer et éteindre l’appareil. Appuyez une fois pour allumer. Appuyez et maintenez 5 secondes pour éteindre.

Diminue la température de 1 degré Celsius ou 1 degré Fahrenheit.

Augmente la température de 1 degré Celsius ou 1 degré Fahrenheit.

Écran d’affichage électronique de la température du compartiment supérieur. 5 secondes après le réglage effectué, l’écran affichera automatiquement la température réglée.

Affichage de la température en Celsius.

Affichage de la température en Fahrenheit.

Écran d’affichage électronique de la température du compartiment inférieur. 5 secondes après le réglage effectué, l’écran affichera automatiquement la température réglée.

Réglage de l'interrupteur de vérification de la température. Appuyez une fois sur la touche H, affichez le commutateur pour régler la température avec une zone clignotante et l'autre sans clignotement. Touchez-le à nouveau pour commuter le clignotement. Seule la zone clignotante peut être réglée en augmentant ou diminuant la touche. 5 secondes plus tard, sans affichage du fonctionnement, la température réelle de l'armoire intérieure est automatiquement réglée jusqu'à ce qu'elle atteigne celle de réglage.

Bouton interrupteur d’alarme, appuyez une fois pour couper l'alarme. Appuyez et maintenez 5 secondes pour changer l’unité de température en degrés Celsius ou en degrés Fahrenheit.

Bouton de contrôle de la lumière intérieure ; pour allumer et éteindre l’appareil.

Sélection de la température Votre cave à vin dispose de deux compartiments distincts. La température du compartiment supérieur peut être choisie entre +5 et +20°C, plage adaptée aux champagnes et vins blancs. La température du compartiment inférieur peut être choisie entre +5 et +20°C, plage idéale pour stocker des vins rouges. IMPORTANT : il est possible de paramétrer simultanément 12°C dans chacune des zones. Toutefois, et pour une performance optimale, il est recommandé de sélectionner deux températures différentes de 3°C minimum (exemple : 5°C en haut et 8°C en bas). L’écart maximal de température entre les deux zones est de 10°C. Il faut toujours paramétrer la zone la plus froide dans le compartiment supérieur et la zone la plus chaude dans le compartiment inférieur (exemple : 5°C en haut et 15°C en bas).32

Pour sélectionner la zone de température, appuyer une fois sur (H), la zone supérieure clignotera et sera sélectionnée. Pour sélectionner la zone inférieure appuyer de nouveau sur la touche (H). Le réglage ne peut être défini que lorsque la zone de température clignote.

Appuyez sur les touches « + » ou « - » (C ou B) pour régler la température interne de chaque zone. Les températures en degrés apparaîtront sur chaque écran correspondant aux zones distinctes pour le compartiment du haut et pour le compartiment du bas.

Lors de la première mise en service, les écrans d’affichage indiqueront les températures préprogrammées d’usine. Appuyez sur les boutons « + » ou « - » (C ou B) des compartiments respectifs pour choisir la température que vous voulez.

La température augmentera de 1°C ou 1°F si vous appuyez une fois sur le bouton « + » (C) ou diminuera de 1°C/1°F si vous appuyez une fois sur le bouton « - » (B). Lorsque la température ambiante est de 25°C et que le refroidisseur de vin n'a pas de bouteille, il faut environ 12 minutes pour augmenter la température du refroidisseur de vin de 5°C à 12°C. Dans les mêmes circonstances, il faudra environ 25 minutes pour faire baisser la température du refroidisseur de 12°C à 5°C. Moins la température est élevée, moins il faudra de temps. La température de réglage de la zone supérieure doit être inférieure à celle de la zone inférieure Affichage de la température Pour afficher à tout moment la température programmée dans les deux zones, pressez la touche H et la température réglée sera affichée en clignotant pendant 5 secondes. L’écran affichera à nouveau ensuite la température mesurée à l’intérieur de l’appareil.. NOTE : lors de la première utilisation ou après avoir mis en fonctionnement la cave à vin à la suite d’une longue période d’inutilisation, la température réelle ne sera pas immédiatement la température réglée. En effet, il faut attendre quelques heures pour une mise en température de la cave à vin afin d’avoir une température homogène. Pour éviter une condensation trop importante lorsque la température ambiante est supérieure à 28°C, ne pas descendre la température en- dessous de 7°C. IMPORTANT : après avoir débranché, éteint l’appareil ou après une coupure de courant, il est impératif d’attendre 5 minutes avant de le rallumer. Alarme de température Une alarme sonore retentira et la température du compartiment concerné clignotera lorsque :

La température mesurée dans une des zones s’écarte de la plage de température possible (5- 20°C)

Après avoir allumé votre appareil, si la température intérieure d’une des zones est différente de +/- 4°C de la température initialement paramétrée, et ce, pendant au moins 7 heures

Trop de bouteilles à la fois ont été mises à l’intérieur de la cave et que la température intérieure d’une des zones est différente de +/- 4°C de la température initialement paramétrée, et ce, pendant au moins 7 heures

Lorsque la porte n’est pas correctement fermée Alarme de la porte Une alarme sonore se met en fonctionnement et les écrans d’affichage se mettent à clignoter en cas de fermeture incorrecte de la porte pendant une durée supérieure à 60s. Une fois les températures paramétrées atteintes, l’alarme sonore cesse de fonctionner et les écrans d’affichage33

arrêtent de clignoter. Cependant, en cas de nuisance sonore, vous pouvez en attendant désactiver l’alarme sonore en appuyant une fois sur la touche I. Les écrans d’affichage continueront de clignoter jusqu’à obtention des températures initialement réglées. Une fois ces dernières retrouvées, les écrans arrêteront de clignoter et l’alarme se réactivera automatiquement en cas de prochaine fermeture incorrecte de la porte.

Lumière intérieure Le fait d’appuyer sur la touche (J) vous permet de choisir deux modes d’éclairage intérieur :

Un mode temporaire : la lumière s’allume lors de l’ouverture de la porte et s’éteint à la fermeture de celle-ci. Ce mode d’éclairage économique est le mode par défaut.

Un mode permanent : la lumière reste allumée en permanence, et ce, peu importe que la porte soit ouverte ou fermée. Pour arrêter cet éclairage permanent et revenir au mode par défaut, appuyez de nouveau sur la touche (J).

Modes MODE SABBATH Le mode sabbat est disponible pour le respect de certaines fêtes religieuses. Ce mode éteint les écrans, lumière intérieure et les alarmes sonores et les empêche de se déclencher. Les systèmes de refroidissement sont toujours actifs. Pour lancer le mode sabbat, appuyez sur les touches ON/OFF (A) et lumière (J) en même temps pendant au moins 5 secondes. Le voyant lumineux clignote quatre fois et confirme que le mode sabbat est activé. Ce mode peut être quitté en répétant le processus ci-dessus. Sinon, il se désactive automatiquement après 96 heures.

Le mode démo éco peut être activé durant la présentation de l'appareil lors d'expositions, de salons ou dans des salles de vente par exemple. En mode démo éco, le compresseur et tous les ventilateurs sont éteints. En appuyant simultanément sur les touches « + » et « - » (C et B) et lumière (J) pendant au moins 5 secondes, le voyant clignote cinq fois pour confirmer l'activation et la cave fonctionnera en mode éco démo. Ce mode peut être quitté en répétant le processus ci- dessus, à savoir que le compresseur et le ventilateur mettront 5 minutes à redémarrer ensuite.34

Le système de climatisation Selon l’avis des spécialistes, la température idéale de conservation des vins se situe autour de 12°C, dans une fourchette de 10° à 14°C. Ne pas confondre avec la température de service, qui elle varie selon la spécificité de chaque type de vin de 5 à 20°C. Il est surtout important d’éviter les variations brutales de température. Conçu par des spécialistes pour des œnophiles, cet appareil, contrairement au simple réfrigérateur, prend en compte la sensibilité des grands crûs aux variations brutales de températures en assurant un contrôle fin d’une température moyenne constante. Le système anti-vibration Le compresseur frigorifique est équipé d’amortisseurs spéciaux (les silent-blocks) et la cuve intérieure est isolée de la carrosserie par une épaisse couche de mousse de polyuréthane. Ces caractéristiques permettent d’éviter la transmission de vibration à vos vins. Le système anti-UV La lumière accélère le vieillissement de vos vins. Dans nos caves à porte pleine, vos vins sont naturellement à l’abri, sous réserve bien entendu d’ouvertures pas trop fréquentes. Ce modèle à porte vitrée a fait l’objet d’un traitement particulier, qui filtre les rayons ultra-violets néfastes ; vos vins sont donc parfaitement à l’abri. Dégivrage Votre appareil est équipé d’un cycle automatique de dégivrage. Pendant l’arrêt du cycle de refroidissement, les surfaces réfrigérées de l’appareil dégivrent automatiquement. L’eau de dégivrage ainsi récupérée est évacuée vers un bac d’évaporation des condensas qui est situé à l’arrière de l’appareil près du compresseur. La chaleur produite par le compresseur évapore ensuite les condensas récupérés dans le bac.

Pour éviter d’endommager le joint de la porte, assurez-vous que la porte est bien ouverte avant de tirer les clayettes pour mettre ou enlever les bouteilles.

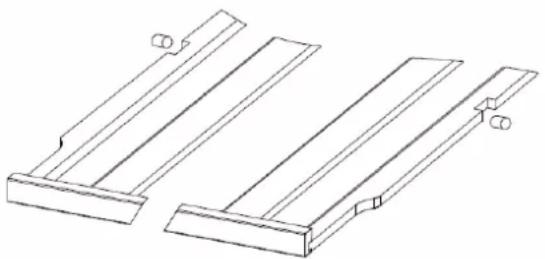

Pour un accès plus simple au contenu des clayettes, vous devez faire glisser la clayette vers l’extérieur d’environ 1/3. Cependant, elles sont conçues avec une butée d’arrêt de chaque côté pour éviter que les bouteilles ne tombent.

Pour retirer ou positionner les clayettes, déplacez la clayette jusqu’à ce que les découpes de celles-ci soient alignées avec les arrêts plastiques. Soulevez la clayette. Assurez-vous de bien repositionner la clayette lorsque vous la remettez en place.35

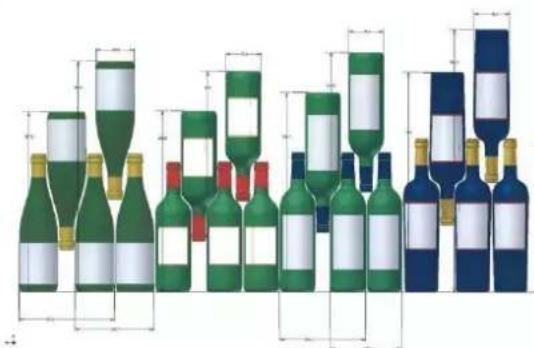

Les quantités maximales de chargement annoncées de bouteilles sont données à titre indicatif, ne sont pas contractuelles, et permettent (comme les litrages des réfrigérateurs) d’avoir une estimation rapide de la taille de l’appareil. Elles correspondent à des tests effectués avec une bouteille étalon : la bouteille de type « bordelaise tradition en 75 cl » (la normalisation reconnaît pour chaque forme de bouteille, une origine géographique : bordelaise, bourguignonne, provençale, etc. et un type : tradition, lourde, allégée, flûte, etc., comportant chacune des diamètres et des hauteurs qui leurs sont propres). Dans la réalité, on pourrait ranger, à l’extrême, plus de bouteilles en empilage monotype et sans clayettes mais une « cave variée » se constitue d’une grande variété de bouteilles et l’aspect « pratique » de la gestion quotidienne d’une cave limite son chargement. Vous en chargerez donc probablement un peu moins que le maximum annoncé. Types de bouteilles : Nous voyons ici 4 sortes de bouteilles 75 cl, Bourgogne et Bordelaise, de dimensions différentes. Il en existe de nombreuses autres de toutes contenances et toutes formes. Vous noterez les différences de rangement selon hauteur des bouteilles, diamètre et méthode de croisement. À titre d’exemple, si l’on charge exclusivement une cave de bouteilles de Bourgogne, on remarquera être environ 30% sous la quantité initiale calculée à partir de Bordeaux. Types de croisement

Tête bêche col à col :

Notez bien la différence de profondeur !

Tête bêche col entre fûts : Chargement accru

Vérifiez que vous pouvez fermer la porte sans toucher une bouteille avant de la fermer.

Lorsque vous chargez plusieurs bouteilles à la fois, cela prendra plus de temps pour l’appareil d’atteindre la température désirée.36

Exemples de températures de service À respecter lors de vos dégustations pour éviter de passer à côté de la richesse des arômes de vos vins ! Les opinions varient, la température ambiante également mais beaucoup s’accordent sur : Grands vins de Bordeaux – Rouges 16 – 17°C Grands vins de Bourgogne – Rouges 15 – 16°C Grands crûs de vins blancs secs 14 – 16°C Rouges légers, fruités, jeunes 11 – 12°C Rosés de Provence, vins de primeur 10 – 12°C Blancs secs et vins de pays rouges 10 – 12°C Vins de pays blancs 8 – 10°C Champagnes 7 – 8°C Vins liquoreux 6°C

Avant de nettoyer votre appareil (opération à faire régulièrement), débranchez l’appareil en retirant la prise de courant ou en débranchant le fusible dont elle dépend. Nous vous conseillons, avant la première utilisation et de façon régulière, de nettoyer l’intérieur comme l’extérieur (face avant, latérales et dessus) avec un mélange d’eau tiède et de produit de lavage doux. Rincez avec de l’eau pure, laissez sécher totalement avant de rebrancher. N’utilisez ni solvants, ni agents abrasifs. Lors de la première mise sous tension, des odeurs résiduelles peuvent subsister. Dans ce cas, faites fonctionner l’appareil à vide pendant quelques heures, en paramétrant la température la plus froide. Le froid annihilera ces odeurs possibles. En cas de coupure de courant La majorité des coupures de courant sont résolues pendant une courte période. Une coupure de 1 ou 2 heures n’affectera pas les températures de votre cave. Afin de protéger vos vins pendant les coupures de courant, pensez à minimiser le nombre d’ouvertures de porte. Pour des coupures de courant de très longue durée, prenez les mesures nécessaires pour protéger votre vin.

Si l’appareil est débranché, éteint ou s’il y a une coupure de courant vous devez attendre de 3 à 5 minutes avant de le redémarrer. Si vous essayez de le redémarrer avant ce délai, le compresseur se mettra en fonction seulement au bout de 3/5 minutes (si la température le nécessite).

Au premier démarrage et suite à un arrêt prolongé de la cave, il est possible qu’au moment du redémarrage les températures choisies et celles affichées ne correspondent pas. Ceci est normal. Il sera alors nécessaire d’attendre quelques heures avant que les températures retrouvent leur stabilité. Si vous partez en vacances

Courts séjours : laissez votre cave fonctionner pendant votre séjour si celui-ci dure moins de 3 semaines.

Longs séjours : si votre appareil venait à ne pas être utilisé pendant plusieurs mois, retirez toutes les bouteilles et tous les accessoires, éteignez et débranchez l’appareil de la prise de courant. Nettoyez et séchez soigneusement l’intérieur et l’extérieur de l’appareil. Laissez également la porte ouverte, en la bloquant si nécessaire, pour éviter la formation de condensas, odeurs, moisissure. Si vous devez déplacer votre cave à vin

Débranchez votre cave avant toute opération.37

Enlevez toutes les bouteilles présentes dans la cuve et fixez les éléments mobiles.

Pour éviter d’endommager les vis de mise à niveau des pieds, vissez-les à fond dans leur base.

Fermez entièrement la porte.

Déplacez l’appareil en position verticale de préférence ou notez à partir des inscriptions portées sur l’emballage, le sens sur lequel peut être couché l’appareil. Protégez également votre appareil avec une couverture ou un tissu similaire.

Malgré tout le soin que nous apportons à nos fabrications, une panne n’est jamais totalement exclue. Avant de contacter le service après-vente de votre revendeur, vérifiez néanmoins que :

La prise de courant est toujours en place

Il n’y a pas de coupure de courant

Que la panne n’a pas pour origine l’une de celles décrites dans le tableau en fin de ce manuel IMPORTANT : si le cordon d’alimentation fourni est endommagé, il doit être remplacé par le fabricant, un service agréé de la marque ou du revendeur. Dans tous les cas, il doit être remplacé par un personnel qualifié pour éviter tout risque de blessure. SI CES CONTROLES NE DONNENT RIEN, CONTACTEZ ALORS LE SERVICE APRES-VENTE DE VOTRE REVENDEUR. ATTENTION ! Débranchez la prise murale avant toute opération d’entretien ou réparation !

10. PIÈCES DÉTACHÉES ET SAV

Les pièces de rechange esthétiques et fonctionnelles sont mises à disposition des réparateurs professionnels et utilisateurs finaux pendant une période minimale de 10 ans à compter de la mise sur le marché de la dernière unité du modèle. La liste des pièces de rechange et la procédure pour les commander (accès professionnels / accès particulier) sont accessibles sur le site internet suivant : www.kueppersbusch-home.com ou par voie postale à l’adresse suivante : Küppersbusch Hausgeräte GmbH, Küppersbuschstr. 2, 45883 Gelsenkirchen - GERMANY38

Vous pouvez résoudre de nombreux problèmes simples de votre cave à vin, en évitant de faire appel à votre service après-vente. Essayez avec les suggestions ci-dessous.

PROBLEME CAUSE POSSIBLE

La prise n’est pas branchée La cave ne démarre pas

La cave ne refroidit pas assez

Le compresseur démarre et s’arrête fréquemment

La lumière ne fonctionne pas

Le fusible a sauté au niveau de votre installation électrique

Contrôlez la température choisie

La température externe est au-delà de la température d’application de la cave

La porte de la cave est ouverte trop souvent

La porte n’est pas bien fermée

Le joint de la porte n’est pas étanche

La température externe est trop élevée

Une grosse quantité de bouteilles a été mise dans la cave

La porte de la cave est ouverte trop fréquemment

La porte n’est pas bien fermée

Le réglage n’a pas été fait correctement

Le joint de la porte n’est plus hermétique

La prise n’est pas branchée

Le fusible a sauté au niveau de votre installation électrique

Le LED est hors service/a grillé, contactez votre service après-vente

Le bouton de la lumière est sur arrêt Vibrations • Contrôlez et assurez-vous que la cave soit bien au niveau

Un bruit qui ressemble à de l’eau qui circule est produit par le gaz réfrigérant, ce qui est normal

En fin de cycle du compresseur, il est possible La cave semble faire beaucoup de bruit

La porte ne se ferme pas bien

Erreur d’affichage LED d’entendre un bruit d’eau qui circule

Des contractions et des expansions des parois internes peuvent provoquer des claquements

La cave n’est pas à niveau

La cave n’est pas à niveau

Le joint de la porte est sale ou abîmé

Les clayettes ne sont pas bien positionnées

Une partie du contenu empêche la porte de se fermer

Mauvaise qualité d’affichage

La valeur de la température n’apparait pas

Contactez votre service après-vente Les ventilateurs ne fonctionnent pas • Contactez votre service après-vente Code erreur « E1 » ou « E2 » • La sonde de température est défaillante

Contactez votre service après-vente39

Remplacement de la lampe d’éclairage Cet appareil est constitué de diodes électroluminescentes (LED). Ce type de diode ne peut être changé par le consommateur. La durée de vie de ces LED est normalement suffisante pour qu’aucun changement ne soit effectué. Si toutefois, et malgré tout le soin apporté lors de la fabrication de votre cave à vin, les LED étaient défectueuses, veuillez contacter votre service après-vente pour toute intervention.

Ce produit est conforme à la Directive UE 2019/290/UE relative aux déchets d'équipements électriques et électroniques (DEEE). En vous assurant que ce produit est éliminé correctement, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine qui pourraient être dues à la manipulation inappropriée des déchets de ce produit. Le symbole de poubelle barrée apposé sur l’appareil indique que ce produit devra, à la fin de son cycle de vie, être traité séparément des autres déchets domestiques. Il devra donc être emmené dans un centre de collecte sélective destiné aux appareils électriques et/ou électroniques ou bien, si vous achetez un appareil équivalent, au revendeur de ce nouvel appareil. L’utilisateur est responsable d’apporter l’appareil en fin de vie aux structures de collecte appropriées. Une collecte sélective et adéquate visant à envoyer l’appareil inutilisé au recyclage, au traitement et à une élimination compatible avec l’environnement, contribue à éviter les effets négatifs possibles sur l’environnement, sur la santé et favorise le recyclage des matériaux dont le produit est composé. Pour obtenir des renseignements plus détaillés sur les systèmes de collecte disponibles, s’adresser au service local d’élimination des déchets ou bien au magasin où l’appareil a été acheté.

Dans un souci d’amélioration constante de nos produits, nous nous réservons la possibilité de modifier les caractéristiques techniques sans préavis. Les garanties des produits de la marque KÜPPERSBUSCH sont exclusivement énoncées par les distributeurs que nous avons choisis. Aucun élément des présentes ne peut être interprété comme une garantie supplémentaire. La société KÜPPERSBUSCH ne peut être tenue responsable des erreurs ou des omissions techniques et de rédaction dans les présentes. Document non contractuel.40

Contact your after-sales service « E1 » or « E2 » error code
