1. Avertissements de sécurité importants

CONSERVEZ CES INSTRUCTIONS

Toutes les sections de ce manuel contiennent des instructions et des avertissements devant être respectés pendant l'installation et l'utilisation de l'armoire de batteries décrite dans ce manuel. Lisez attentivement TOUTES les instructions avant d'essayer de déplacer, d'installer ou de connecter votre armoire de batterie. Ne pas tenir compte de ces avertissements peut influer sur votre garantie et causer d'importants dommages matériels et/ou de graves blessures physiques. DANGER ! HAUTE TENSION, DANGER DE MORT ! Tout le câblage doit être réalisé par un électricien qualifié, en respectant les avertissements contenus dans ce manuel et toutes les réglementations électriques et de sécurité applicables. Un câblage incorrect peut causer de graves blessures physiques et d'importants dommages matériels. Avertissements concernant l'installation et l'emplacement

• Installez l'armoire de batteries dans un environnement intérieur contrôlé, à l'abri de l'humidité, des températures extrêmes, des liquides et gaz inflammables, des contaminants conducteurs, de la poussière et de la lumière directe du soleil.

• Installez l'armoire de batteries dans un emplacement de niveau et structurellement solide.

• L'armoire de batteries est extrêmement lourde ; soyez très prudent en déplaçant ou en soulevant l'armoire.

• Utilisez l'armoire de batteries uniquement à une température intérieure comprise entre 0 et 40 °C (entre 32 et 104 °F) et avec un taux d'humidité de 30 à 90 % sans condensation. Pour des performances optimales des batteries, maintenez une température ambiante intérieure de 25 °C (77 °F).

• Laissez un espace adéquat autour de l'avant et de l'arrière de l'armoire de batteries pour garantir une ventilation correcte. Ne pas bloquer, couvrir ou insérer des objets dans les ouvertures de ventilation externes de l'armoire de batteries.

• Ne placez pas d'objet sur l'armoire de batteries, en particulier des récipients contenant des liquides.

• N'essayez pas d'empiler l'armoire de batteries. Essayer d'empiler l'armoire de batteries peut causer des dommages définitifs et de graves blessures physiques.

• N'essayez pas de déballer ou de déplacer l'armoire de batteries sans assistance. Utilisez des équipements de manutention appropriés, prévus pour supporter le poids et le volume de l'armoire de batterie, tels qu'un monte-charge, un transpalette et un chariot élévateur. (Étendez complètement les fourches sous la charge. Écartez les fourches à la largeur maximale possible sous la charge. Soulevez l'armoire uniquement depuis la partie inférieure. Portez des chaussures de sécurité.)

• Pour une utilisation en cas d'urgence, installez un extincteur prévu pour les incendies dus à des équipements électriques sous tension (Classification classe C ou équivalent exact, avec un agent extincteur non conducteur) à proximité de l'armoire de batteries. Avertissements concernant le branchement

• L'armoire de batteries contient des hautes tensions dangereuses risquant causer des blessures physiques ou la mort en raison d'une décharge électrique.

• L'armoire de batteries dispose de sa propre source d'énergie. Les bornes de sortie peuvent être sous tension même si l'armoire de batteries n'est pas connectée à un onduleur.

• L'armoire de batteries doit être mise à la terre de manière appropriée conformément à toutes les réglementations applicables relatives au câblage électrique.

• L'utilisation de ce produit avec des dispositifs de maintien en vie n'est pas recommandée dans les cas où une panne de ce produit serait susceptible d'entraîner une panne du dispositif de maintien en vie ou de nuire considérablement à sa sécurité ou à son efficacité.

• Mettez hors tension toutes les sources d'alimentation d'entrée et de sortie avant d'installer les câbles ou de procéder à des raccordements électriques.

• Utilisez du câble flexible de longueur suffisante pour permettre l'entretien de l'armoire de batterie.

• Utilisez des capuchons pour recouvrir les terminaisons de câbles et empêcher les extrémités effilochées de court-circuiter sur les borniers. Utilisez un câblage de calibre VW-1, FT-1 ou au-delà. Utilisez des manchons de câbles et des pinces de connecteurs.

• Vérifiez que tous les câbles sont marqués correctement selon leur fonction, leur polarité et leur diamètre.

• Respectez les polarités correctes en connectant le négatif au négatif et le positif au positif (et le fil central au fil central, le cas échéant). Ne pas respecter les polarités correctes peut endommager les batteries et créer un risque sérieux de blessures physiques et de dommages matériels.

• Le câblage doit uniquement être effectué par des électriciens formés et qualifiés. Consultez le manuel d'utilisation de l'onduleur pour connaître le dimensionnement des câbles. Avertissements concernant la batterie

• L'armoire de batteries ne nécessite pas d'entretien de routine de la part de l'utilisateur. Vous ne pouvez réparer aucune des pièces internes. Seul le personnel de service qualifié et compétent, connaissant toutes les précautions nécessaires doit ouvrir les panneaux d'accès quelle qu'en soit la raison. Maintenez les personnes non autorisées à l'écart des batteries.21

1. Avertissements de sécurité importants

• L'armoire de batteries contient des batteries plomb-acide régulées par soupape (VRLA). N'essayez pas d'ajouter de l'eau à ces batteries ou de mesurer la densité spécifique de l'électrolyte.

• Les batteries plomb-acide régulées par soupape (VRLA) peuvent contenir un mélange explosif d'hydrogène gazeux. NE FUMEZ PAS à proximité des batteries. NE provoquez PAS des flammes ou des étincelles à proximité des batteries. Déchargez l'électricité statique de votre corps avant de toucher les batteries. N'ouvrez PAS et N'abîmez PAS les batteries : l'électrolyte libérée est nocive pour la peau et les yeux et peut être toxique. NE jetez PAS les batteries au feu : elles peuvent exploser.

• Les batteries présentent un risque de décharge électrique et de brûlures en raison du courant de court-circuit élevé. Le raccordement ou le remplacement des batteries doit uniquement être effectué par du personnel de service qualifié, en respectant toutes les précautions indiquées. Utilisez des outils munis de poignées isolées. Enlevez votre montre, vos bagues et tout autre objet métallique. Portez des gants en caoutchouc et des bottes. Ne court-circuitez pas et ne pontez pas les bornes des batteries avec un objet quelconque. Ne posez pas d'outils ou de pièces métalliques sur les batteries. Utilisez des outils munis de poignées isolées. Vous ne pouvez réparer aucune des pièces à l'intérieur de l'armoire à batteries. Le remplacement des batteries doit uniquement être effectué par un personnel de service agréé, en utilisant le même nombre et le même type de batteries (au plomb scellées). Les batteries sont recyclables. Consultez les exigences des normes locales en matière d'élimination des déchets ou rendez-vous sur le site http://www.tripplite.com/support/recycling-program pour obtenir des informations sur le recyclage. Tripp Lite offre une gamme complète de recharges de batteries de rechange pour onduleurs (R.B.C.). Consultez le site Internet de Tripp Lite à https://www.tripplite.com/products/battery-finder/ pour trouver la batterie de rechange spécifique à votre onduleur.

• Remplacez les batteries par des batteries équivalentes (même nombre et même type) disponibles chez Tripp Lite.

• Le remplacement des fusibles doit uniquement être effectué par du personnel de service qualifié. Remplacez-les uniquement par le même type et le même calibre : 30 A, 600 V.

• Les batteries sont recyclables. Consultez la réglementation locale pour connaître les exigences de mise au rebut. Ne mettez pas au rebut les batteries ailleurs que dans des canaux homologués conformément à toutes les réglementations locales, fédérales et nationales applicables.

• Ne branchez pas ou ne débranchez pas les batteries quand l'onduleur fonctionne depuis l'alimentation par batteries ou quand l'appareil n'est pas en mode de dérivation. Débranchez la source de chargement avant de brancher ou de débrancher les bornes des batteries.

• Si la source de charge reste éteinte pendant une période prolongée, elle doit être allumée régulièrement pour permettre aux batteries de se recharger. La source de charge doit être allumée et les batteries doivent être rechargées pendant au moins une période non interrompue de 24 heures tous les 3 mois. À défaut de rechargement régulier, les batteries risquent d'être endommagées de façon permanente.

• Laissez les batteries se charger sans interruption pendant 24 heures après l'installation.

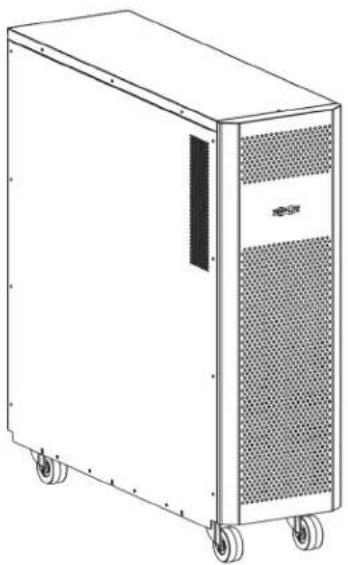

2. Installation et configuration

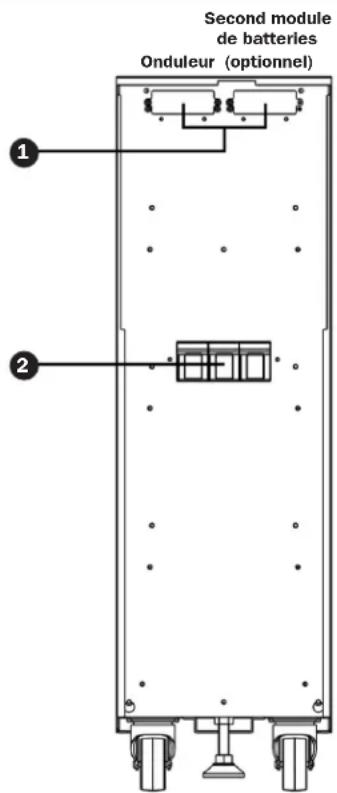

2.1 Vue du panneau arrière

Remarque : Vérifiez l'armoire avant de procéder à l'installation. Assurez-vous que rien à l’intérieur de l'emballage n'est endommagé. Conservez l'emballage d'origine pour utilisation ultérieure.

Connecteur CC : Connexion à l'onduleur ou à un deuxième module de batteries. Pour de plus amples informations, consulter Connecter un onduleur au module de batteries dans la section 2.2 Installation et configuration du module de batteries.

Porte fusible : Porte fusible de protection des batteries contre les surintensités.

2.2 Installation et configuration du module de batteries

Déballage et vérification

1. Retirez le bloc-batterie de l'emballage.

Remarque : Le bloc-batterie est très lourd. Soyez prudent en déballant et en soulevant l'appareil pour éviter toute blessure.

2. Vérifiiez la présence d'impacts ou d'autres dommages dans le contenu de

• Manuel d'utilisation

• Câble de connexion de la batterie 80 pièces Module de batteries

OnduleurSecond module de batteries (optionnel)22

2. Installation et configuration

Sélection du site d'installation Pour réduire la possibilité de dommages au banc de batteries et étendre la durée de vie des batteries, suivez les instructions ci-dessous : 1. Maintenez au moins 20 cm (8 pouces) d'espacement entre le panneau arrière de l'appareil et une paroi (ou toute autre obstruction).

2. Ne bloquez pas le flux d'air vers les ouvertures de ventilation de l'armoire.

3. Assurez-vous que les conditions environnementales du site d'installation sont conformes aux spécifications de fonctionnement de l'armoire pour éviter une surchauffe ou une humidité excessive.

4. Ne placez pas l'unité dans un environnement poussiéreux ou corrosif ou à proximité d'objets inflammables.

5. Ce dispositif n'est pas conçu pour être utilisé à l'extérieur.

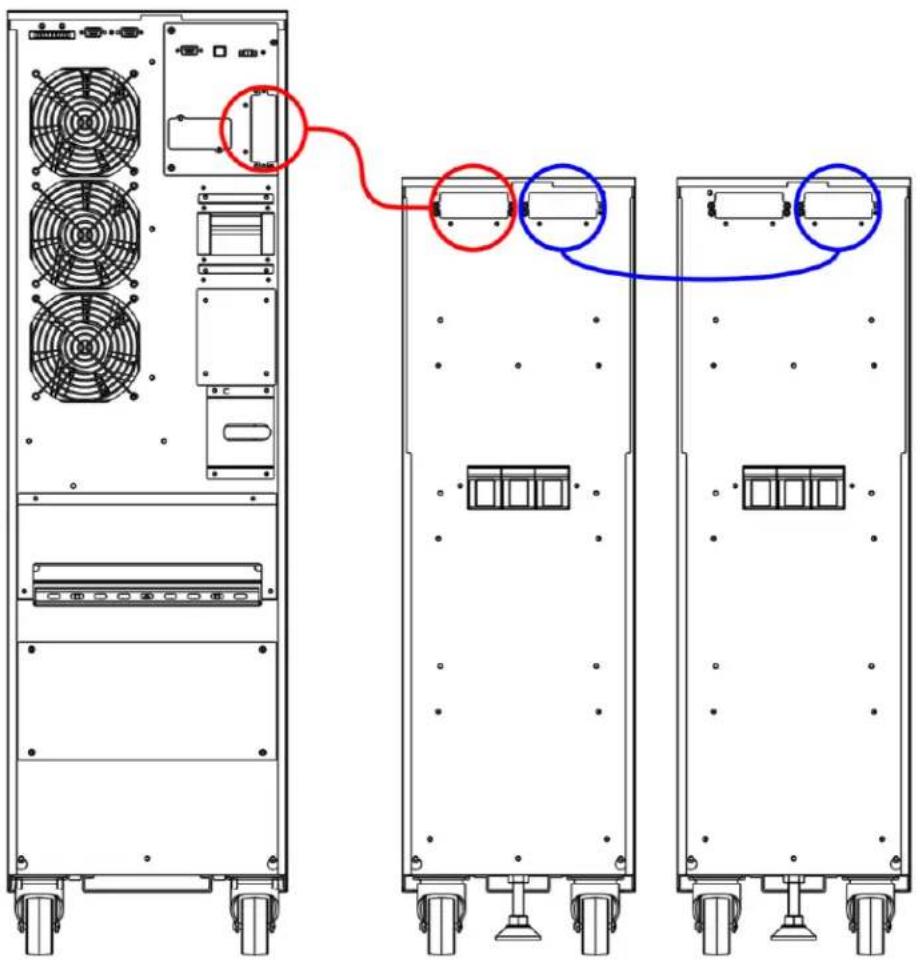

Raccorder un onduleur au module de batteries Le module de batteries externes augmentera le temps de fonctionnement des batteries. Par conséquent, le temps de recharge sera également accru. Le schéma ci-dessous illustre un onduleur connecté à un module de batteries en utilisant le câble inclus et le module de batteries connecté à un second module de batteries optionnel. Avant de tenter de connecter le module de batteries à un onduleur, suivre la procédure Retirer le couvercle du connecteur des batteries et installer le support du câble des batteries.23

2. Installation et configuration

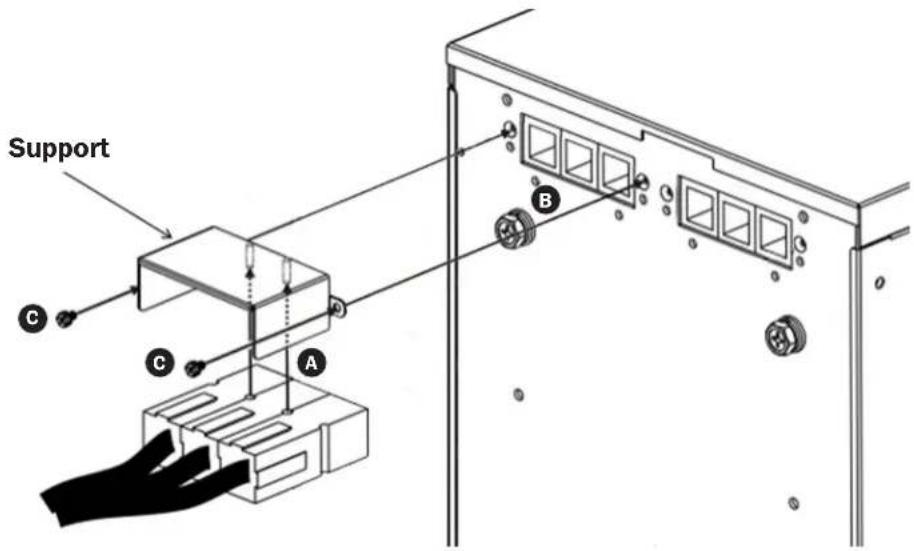

Retirer le couvercle du connecteur des batteries et installer le support du câble des batteries 1. Dévisser les vis retenant le couvercle du connecteur CC de l’onduleur du module de batteries. Retirer le couvercle et garder les vis pour l’étape 4. Remarque : Le connecteur CC de l’onduleur est situé du côté gauche.

2. Fixer le support du câble au câble des batteries

3. Raccorder le connecteur des batteries externes au module de batteries

• S’assurer que le câble est complètement inséré dans son connecteur.

• Il est normal que la connexion de la batterie produise de petites étincelles.

• S’assurer de raccorder les bornes de connexion du fil de mise à la terre de protection à la vis de mise à la terre sur chaque armoire.

4. Utiliser les deux vis retirées à l’étape 2 pour fixer le câble des batteries à l’armoire du module de batteries

2.3 Installation des batteries dans une armoire de batteries externes

Si les batteries ne sont pas installées dans votre armoire de module de batteries externe, suivez les procédures adéquates pour installer les batteries dans l'armoire. ASSUREZ-VOUS QUE L’ARMOIRE DU MODULE DE BATTERIES EST DÉBRANCHÉE DE L'ONDULEUR AVANT D'EFFECTUER LA SÉQUENCE D'OPÉRATIONS CI-DESSOUS.

• L'équipement doit être installé par le personnel du service technique.

• Lorsque vous installez des batteries, utilisez le numéro et le type de batterie indiqués sur l'étiquette des batteries.

• Ne tentez pas d'ouvrir et veillez à ne pas abîmer la ou les batteries. L'électrolyte libéré est nocif pour la peau et les yeux.

• Une batterie peut présenter un risque de décharge électrique et de courant de court-circuit élevé. Observez les précautions suivantes lorsque vous travaillez sur des batteries : o Enlevez votre montre, vos bagues et tout autre objet métallique. o Utilisez des outils munis de poignées isolées. Installez des batteries dans une armoire de batteries externes : Remarque : Reportez-vous au Schéma de câblage du bloc-batterie externe et au Tableau de câblage des batteries de l'armoire du bloc-batterie externe pour plus d'informations.

1. Déposez les deux plaques latérales et les quatre cloisons.

2. Installez 80 batteries dans le bloc-batterie.

3. Acheminer les câbles à travers l’ouverture derrière le disjoncteur des batteries. NE PAS acheminer les câbles à travers les étagères ou autour d’elles.

4. Remettez les quatre cloisons en place pour fixer toutes les batteries.

Lors de l'installation des cloisons, veillez à ne pas court-circuiter les bornes des batteries. Cela pourrait entraîner des blessures ou un incendie.

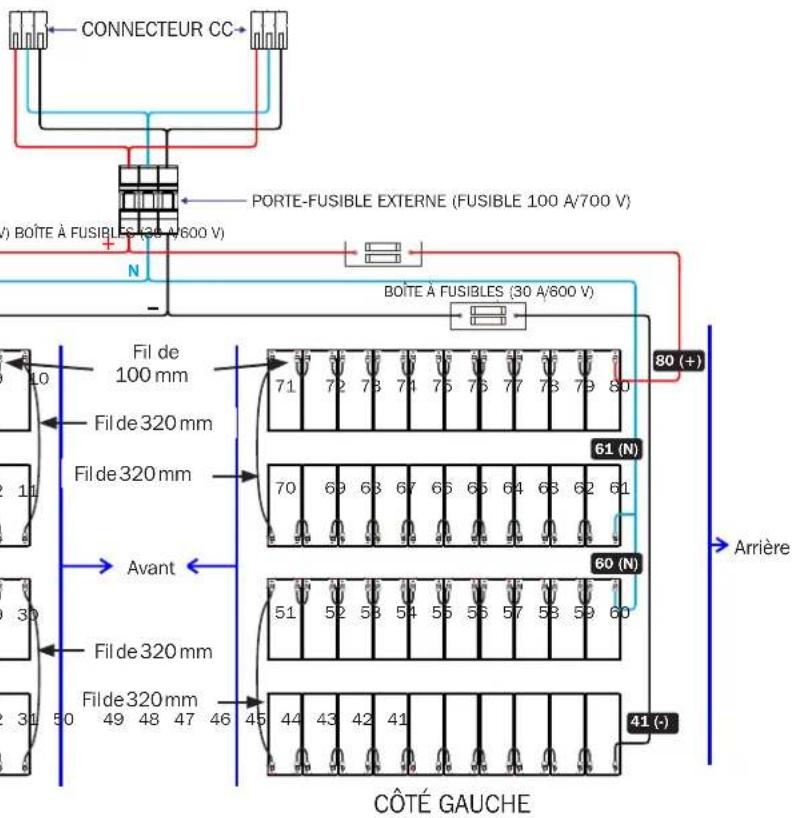

5. Raccordez les deux fils rouges, les deux fils noirs et les quatre fils bleus du porte-fusible aux batteries.

6. Branchez les quatre fils de 320 mm.

Arrière Arrière Avant Fil de 100 mm Fil de 320 mm Fil de 320 mm Fil de 320 mm Fil de 320 mm Remarques :

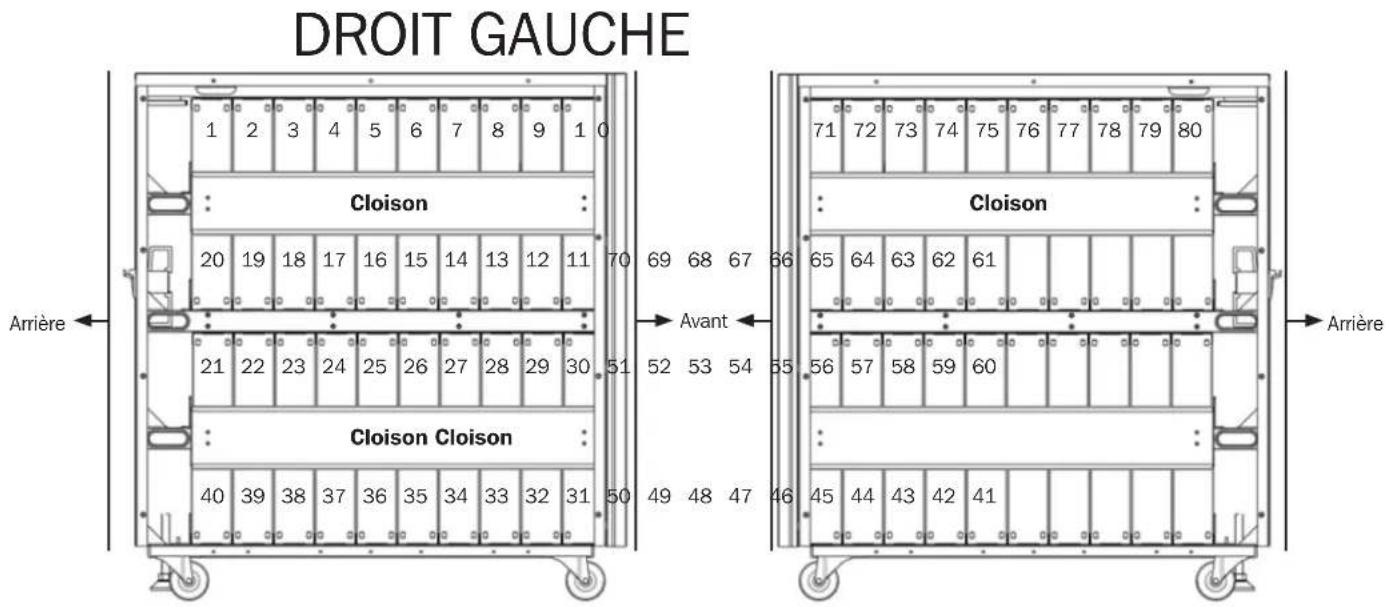

• Les numéros sur le schéma sont les « numéros des batteries », de 1 à 80, servant à identifier la position de chaque batterie.

• Les câbles du connecteur sont étiquetés selon la polarité et le numéro de la batterie à laquelle ils sont connectés. Par exemple, le câble étiqueté « 40 (+) » devrait être connecté à la borne positive de la batterie numéro 40. Consulter le schéma de connexion des batteries pour toutes les attributions des câbles des connecteurs. Tableau de câblage du bloc-batteries externe Numéro de BAT

Fil de 100 mm Fil de 100 mm Fil de 100 mm Fil de 100 mm Fil de 100 mm Fil de 100 mm Fil de 100 mm Voir ci-dessous Numéro de BAT

porte-fusible Fil bleu

porte-fusible Fil de 100 mm Fil de 100 mm Fil de 100 mm Fil de 100 mm Fil de 100 mm Fil de 100 mm Fil de 100 mm Voir ci-dessous Numéro de BAT

3. Caractéristiques techniques

Modèles d'armoire de batteries Disjoncteurs inclus Dimensions de l'appareil (H x L x P) Dimensions d'expédition (H x L x P) Poids Poids d'expédition Description BP480V09 Fusibles 100 A 836 x 250 x 779 mm 1 018,5 x 380 x 919,5 mm 246,5 kg 273,5 kg Armoire de batteries contenant 80 batteries de 9 Ah préinstallées. BP480V10 273 kg 290 kg Armoire de batteries contenant 80 batteries de 10 Ah préinstallées. BP480V10-NIB 55 kg 82 kg Armoire de batteries sans batteries, mais conçue pour 80 batteries de 10 Ah/9 Ah. Fusibles et connexions aux batteries fournis.

2. Installation et configuration

Numéro de BAT 41 42 43 44 45 46 47 48 49 50 Borne – + – + – + – + – + – + – + – + – + – + Raccordement Fil Fil noir du porte-fusible Fil de 100 mm Fil de 100 mm Fil de 100 mm Fil de 100 mm Fil de 100 mm Fil de 100 mm Fil de 100 mm Fil de 100 mm Fil de 100 mm Voir ci-dessous Numéro de BAT

porte-fusible Fil bleu

4. Stockage et entretien

Stockage Si la source de charge reste éteinte pendant une période prolongée, elle doit être allumée régulièrement pour permettre aux batteries de se recharger. La source de chargement doit être mise en marche et les batteries doivent être rechargées au moins pendant une période de 24 heures ininterrompue tous les 3 mois. À défaut de rechargement régulier, les batteries risquent d'être endommagées de façon permanente. Entretien Votre produit Tripp Lite est couvert par la garantie décrite dans ce manuel. Tripp Lite propose également divers programmes de garantie étendue et d'entretien sur site. Pour plus de détails, veuillez consulter le site www.tripplite.com/support. Avant de renvoyer votre produit pour réparation, procédez comme suit : 1. Passez en revue les procédures d'installation et d'utilisation de ce manuel pourvous assurer que le problème ne provient pas d'une interprétation incorrecte des instructions. 2. Si le problème persiste, ne contactez pas et ne retournez pas immédiatement le produit à votre revendeur. Au lieu de cela, visitez le site www.tripplite.com/support.

Si le problème nécessite une réparation, rendez-vous sur le site www.tripplite.com/support et cliquez sur le lien « Retour du produit ». Vous pourrez alors demander un numéro d'autorisation de retour de matériel (RMA), exigé pour toute réparation. Ce simple formulaire en ligne vous demandera de fournir la référence et le numéro de série de votre appareil, ainsi que d'autres renseignements sur l'acheteur. Le numéro RMA et les consignes d'expédition vous seront envoyés par courriel. Tout dommage (direct, indirect, spécial ou consécutif) au produit encouru lors de l'expédition à Tripp Lite ou à un centre de service agréé Tripp Lite ne sera pas couvert par la garantie. Les frais de transport des produits envoyés à Tripp Lite ou à un centre de service agréé Tripp Lite doivent être payés d'avance. Indiquez le numéro RMA sur une face extérieure du colis. Si le produit est encore sous garantie, veuillez joindre une copie de votre reçu. Renvoyez le produit pour réparation en vous adressant à un transporteur assuré dont l'adresse vous a été fournie lorsque vous avez demandé le numéro RMA.

Le Vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de défauts d'origine en matériaux et en fabrication pendant une période d'un (1) an à compter de la date d'achat initiale. Si le produit s'avère défectueux en matériaux ou en fabrication pendant cette période, le Vendeur réparera ou remplacera le produit, à sa seule discrétion. Un service au titre de cette garantie peut uniquement être obtenu en remettant ou en expédiant le produit (tous frais d'expédition et livraison prépayés) à : Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609, États-Unis. Le vendeur assumera les frais d'expédition de retour. Veuillez consulter le site www.tripplite.com/support avant d'envoyer un produit pour le faire réparer. CETTE GARANTIE N'EST PAS APPLICABLE EN CAS D'USURE NORMALE OU DE DOMMAGES RÉSULTANT D'UN ACCIDENT, D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE AUTRE GARANTIE EXPRESSE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADÉQUATION, SONT LIMITÉES EN DURÉE À LA PÉRIODE DE GARANTIE ÉTABLIE CI-DESSUS ; D'AUTRE PART, CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS LES DOMMAGES ACCIDENTELS OU CONSÉCUTIFS. (Certains états n'autorisent pas les limitations de durée d'une garantie implicite et certains états n'autorisent pas l'exclusion ou la limitation des dommages indirects ou consécutifs, de ce fait les limitations ou les exclusions ci-dessus peuvent ne pas s'appliquer à vous. Cette Garantie vous octroie des droits légaux spécifiques et vous pouvez bénéficier d'autres droits qui varient d'une juridiction à l'autre). AVERTISSEMENT : Les utilisateurs individuels doivent s'assurer de déterminer avant l’utilisation si cet appareil est adapté, adéquat ou sûr pour l'utilisation prévue. Dans la mesure où les applications individuelles sont soumises à d'importantes variations, le fabricant ne formule aucune déclaration et ne donne aucune garantie quant à l'adaptation ou à l'adéquation de ces appareils pour des applications spécifiques. Numéro d'identification de conformité aux règlements Pour des raisons d'identification et de conformité aux règles de certification, un numéro de série unique a été attribué à votre produit Tripp Lite. Le numéro de série est indiqué sur l'étiquette de la plaque signalétique du produit, où vous pouvez aussi trouver toutes les marques de certification et les informations nécessaires. Pour toute demande d'informations relatives à la conformité de ce produit, veuillez toujours mentionner le numéro de série. Le numéro de série ne doit pas être confondu avec le nom marketing ou le numéro de modèle du produit. Informations de conformité DEEE pour les clients et les recycleurs Tripp Lite (Union européenne) Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès de Tripp Lite, il est habilité à :

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie en fonction du pays)
