MODE D'EMPLOI SREXTENDER Tripp Lite
Manuel d'utilisateur
Cadre d'extension d'enceinte d'armoire

Directives de sécurité importantes
Ce manuel contient les directives et les avertissements qui doivent être suivis pendant l'installation et l'utilisation du produit décrit dans ce manuel. Le manque de s'y conformer peut annuler la garantie.
- Les directives contenues dans ce manuel sont destinées pour les types communs d'armoire et d'enceinte d'armoire et peuvent ne pas être appropriées pour toutes les applications de montage. Vous devez déterminer l'aptitude du matériel et des procédures avant le montage. Si le matériel ou les procédures ne sont pas appropriés à votre application, veuillez contacter le fabricant de votre armoire pour une solution.
- Le matériel Rackmount peut être extrêmement lourd—faites attention en déplaçant ou soulevant le matériel. Utiliser un ou plusieurs aides au besoin.
Préparation
Remarque: Tripp Lite recommande d'utiliser l'aide d'une autre personne pendant l'installation. Les descriptions de gauche et droite sont faites par rapport à l'arrière de votre enceinte d'armoire. Les illustrations peuvent différer légèrement de votre enceinte, mais les procédures sont similaires pour les enceintes 48U, 42U et 25U sauf indication contraire.
Outils nécessaires
- Tournevis Phillips (fourni par l'utilisateur; tournevis sans fil recommandé)

Droits d'auteur © 2008 Tripp Lite. Toutes les marques déposées sont la propriété unique de leurs propriétaires respectifs.
Préparation (suite)
Liste des pièces (si des pièces manquent, contacter Tripp Lite.)
Remarque : Les pivots de charnière et les 12 vis de pivots de charnière sont préinstallés dans les sections verticales à a

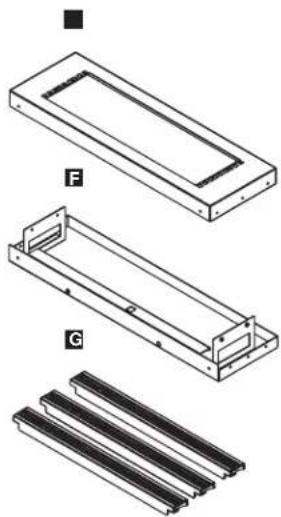

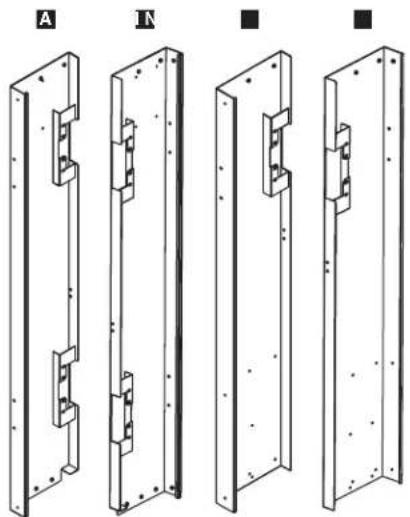

Section verticale gauche inférieure (1) Section verticale droite inférieure (1) Section verticale gauche supérieure (1) Section verticale droite supérieure (1) Section supérieure (1) Section inférieure (1)

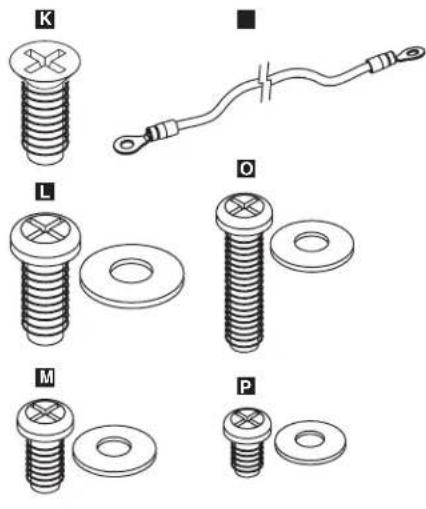

6 Panneaux d'obturation 1U (3) Pivots de charnière (6-tous préinstallés) Charnières (4) Crochets de gestion de câble (2) M6 x 12 mm vis à tête plate (8) M6 x 12 mm vis à tête cylindrique bombée et rondelles (14 - 12 préinstallés)
M5 x 10 mm vis à tête cylindrique bombée et rondelles (40) Cable de mise à la terre (1) M5 x 20 mm vis à tête cylindrique bombée et rondelles (4) M4 x 8 mm vis à tête cylindrique bombée et rondelles (8)




1 - Assemblage de cadre
Remarque : Pour les enceintes 25U, vous utiliserez seulement les sections verticales inférieures A et B. Vous n'utiliserez pas les sections verticales supérieures C et D. Pour les enceintes 42U et 48U, vous utilisez les quatre sections verticales.

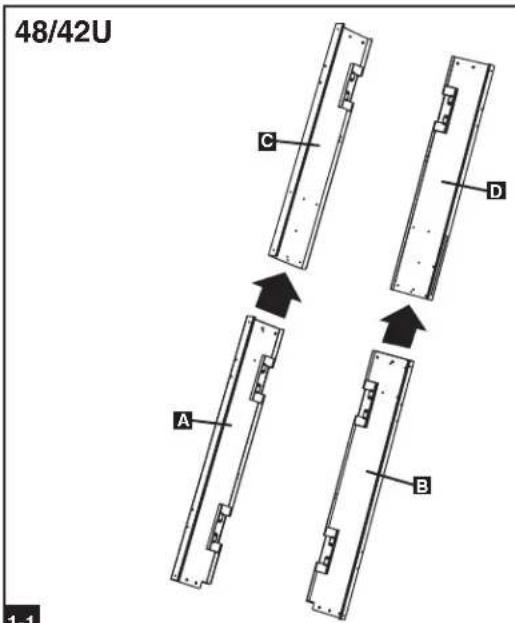

1-1 (Pour les enceintes 25U, sauter cette opération.) Glisser la section verticale gauche inférieure A à l'intérieur de la section verticale gauche supérieure C comme montré. Répéter pour la section verticale droite inférieure E et la section verticale droite supérieure D. Les sections verticales ne sont pas interchangeables, donc se référer au tableau pour confirmer que vous assembliez bien les sections correctes.

1 - Assemblage de cadre (suite)

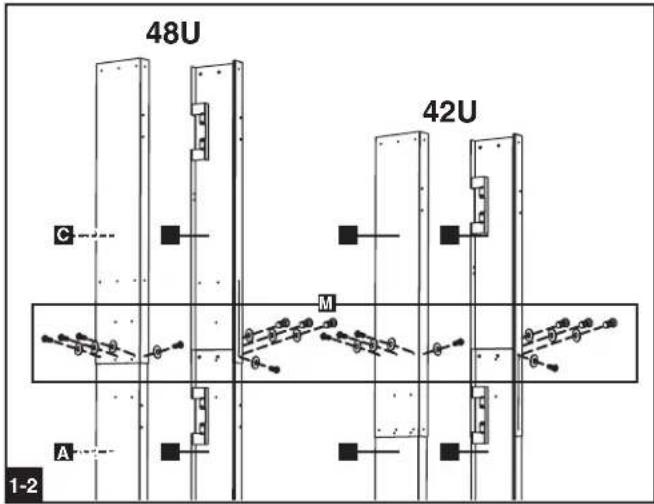

(Pour les enceintes 25U, sauter cette opération.) Aligner l'ensemble de quatre trous de vis dans la section verticale gauche inférieure A et la section verticale gauche supérieure C. Utiliser l'ensemble inférieur de trous de vis pour les enceintes 48U (ceci allongera la section verticale). Utiliser l'ensemble supérieur de trous de vis pour les enceintes 42U (ceci raccourcira la section verticale). Insérer quatre vis M5 x 10 mm et les rondelles M pour la section verticale droite inférieure B et la section verticale droite supérieure D.

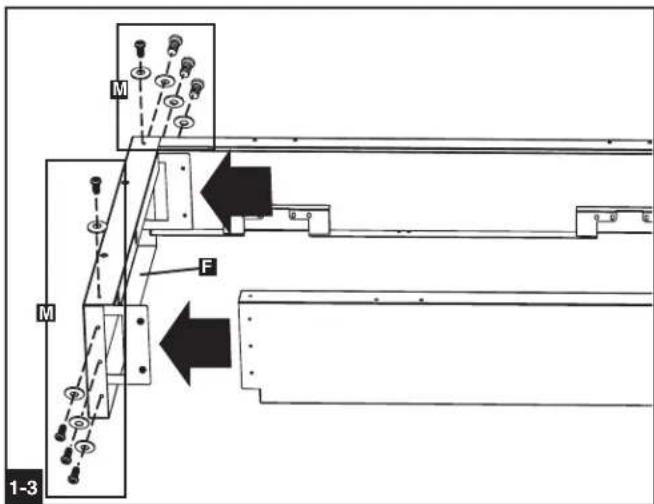

Insérer l'extrémité inférieure de la section verticale gauche dans la section inférieure comme affiché. Aligner les trous de vis, insérer quatre vis M5 x 10 mm et les rondelles cette opération pour la section verticale droite.

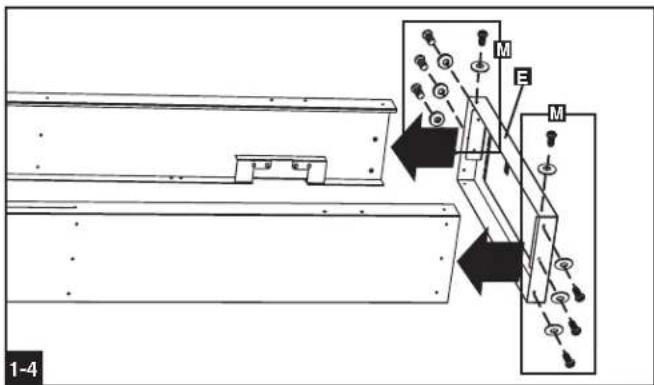

Insérer l'extrémité supérieure des sections verticales gauches et droites dans la section supérieure E. Aligner les trous de vis, insérer huit vis M5 x 10 mm et les rondelles M et serrer solidement. (Mettre en place toutes les vis avant le serrage.)

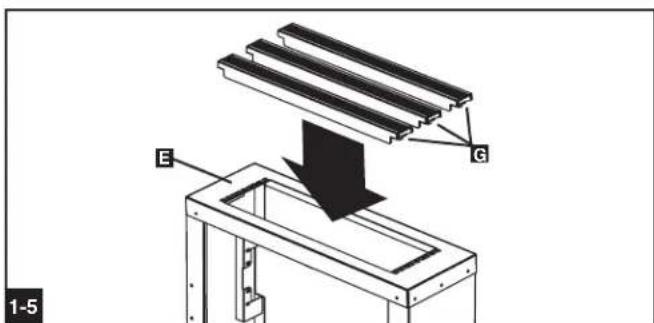

Insérer les panneaux d'obturation 1U c dans la section supérieure E. Chaque panneau d'obturation sera enclenché en place avec le logo de Tripp Lite vers l'extérieur. Les panneaux d'obturation peuvent être retirés pour installer des accessoires standard d'armoire de 19 pouces jusqu'à 3U - contacter Tripp Lite pour plus d'information.




1 - Assemblage de cadre (suite)

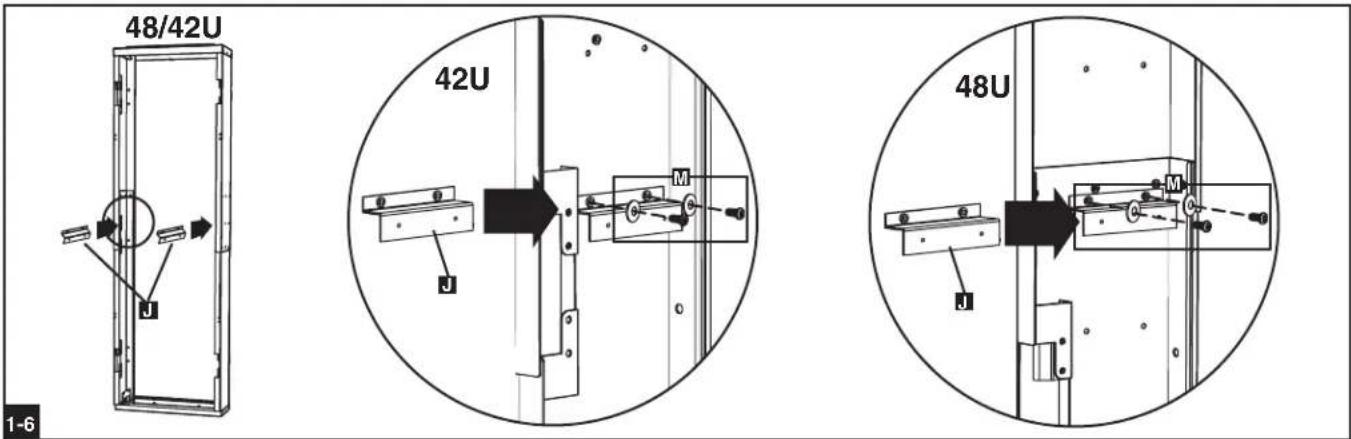

1-6 (Pour les enceintes 25U, sauter cette opération.) Attacher les crochets de gestionnaire de cable aux sections verticales avec quatre vis M5 x10 mm et les rondelles comme affché. (Pour les enceintes 48U, utiliser l'ensemble supérieur de trous. Pour les enceintes 42U, utiliser l'ensemble inférieur de trous. Les crochets feront face vers le bas.)

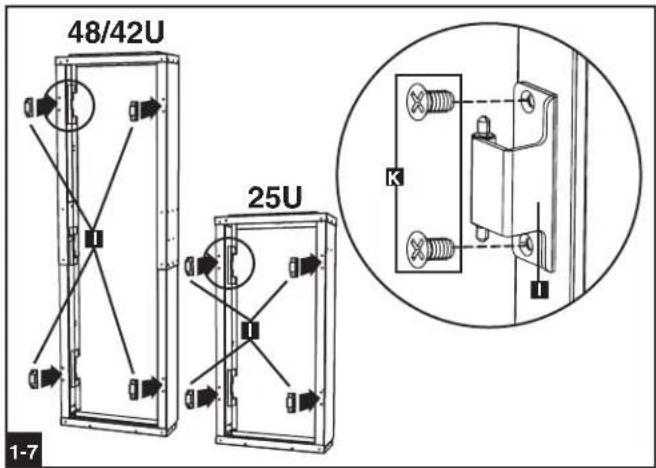

1-7 Utiliser deux vis à tête plate de M6 x 12 mm K pour attacher chaque charnière 1 comme affiché. Installer chaque charnière de sorte que la broche soit plus près de l'extérieur du cadre que de l'intérieur.

2 - Fixation du cadre

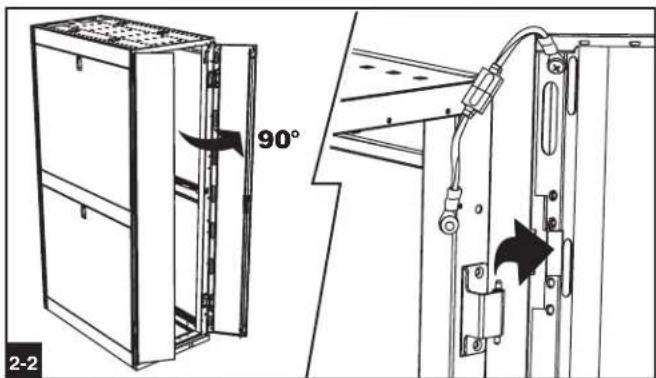

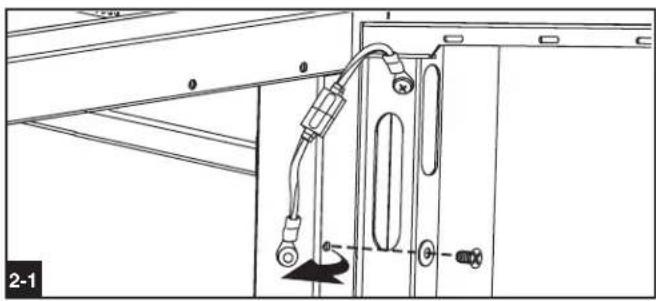

2-1 Dévisser le câble de mise à la terre de la porte arrêté droit de l'enceinte d'armoire. (Ne pas dévisser le câble de la porte). Répéter la même chose pour la porte arrêté gauche. Sauvegarder les vis et les rondelles pour un usage ultérieur. 2-2 Ouvrir la porte arrêtée droite jusqu'à ce qu'elle soit perpendiculaire (90 degrés) à l'arrête de l'enceinte, la soulever des charnières et la mettre de côté. Répéter la même chose pour la porte arrêtée gauche. (Si l'enceinte est jointe à une autre enceinte, tourner la porte en arrière vers l'enceinte alors que vous la soulevez des charnières.)


2-Fixation du cadre (suite)

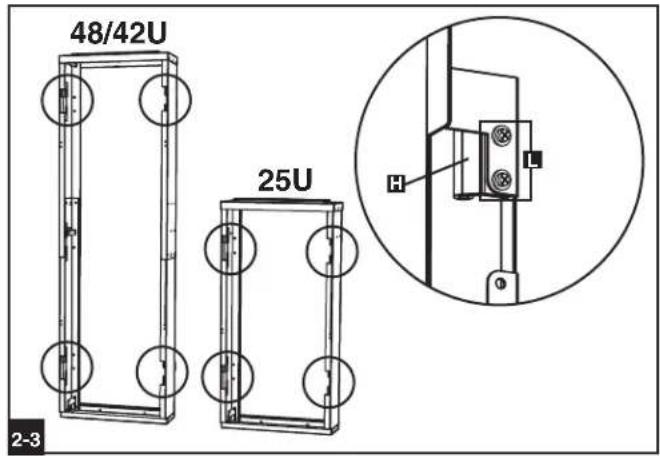

Desserrer les vis attachant les pivots de charnière aux sections verticales dans les quatre emplacements indiqués. Vous resserrerrez les vis dans la prochaine étape, après avoir attaché le cadre à l'enceinte d'armoire.

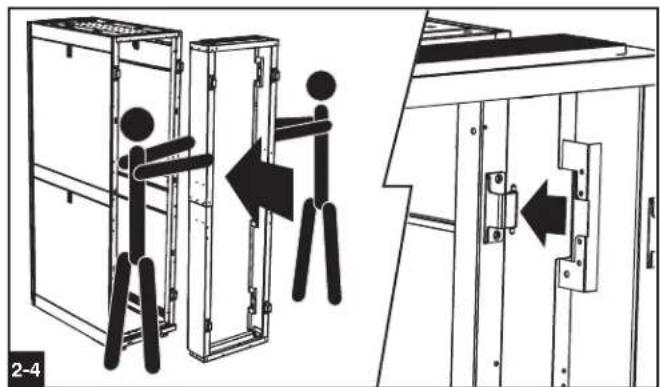

Avec l'aide d'une autre personne, soulever le cadre, aligner les pivots de la charnière du cadre avec les charnières d'enceinte d'armoire et accrocher le cadre aux charnières. Lorsque le cadre est solidement aligné avec l'enceinte d'armoire, serrer les vis de pivot de charnière que vous avez desserrées lors de l'étape précédente.

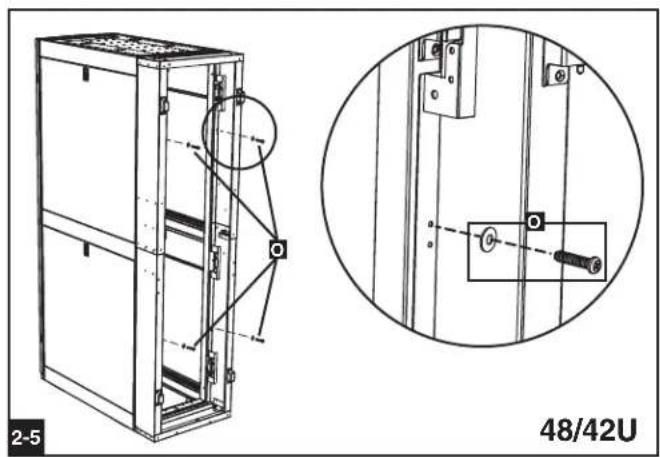

(Pour les enceintes 25U, sauter cette opération.) Utiliser quatre vis M5 x 20 mm et les rondelles pour attacher le cadre à l'arête de l'enceinte d'armoire.

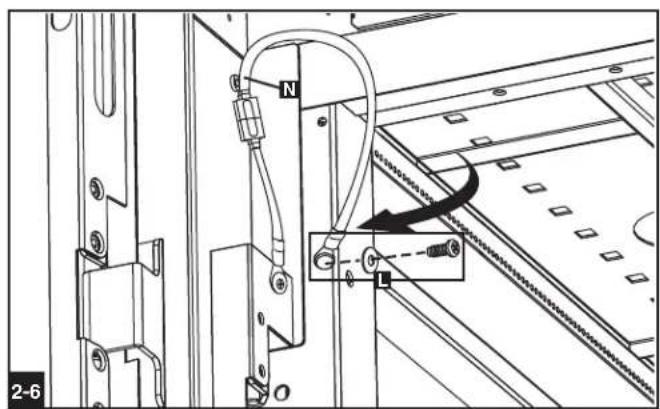

Utiliser deux vis M6x12 mm et rondelles pour connecter le cable de mise a la terre inclus N de l'enceinte d'armoire au cadre d'extension.




2-Fixation du cadre (suite)

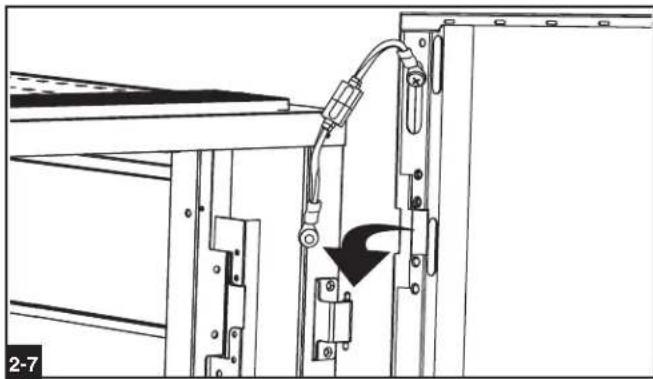

2-7 Faire l'étape 2-2 en marche arrière pour attacher les portes arrière au cadre d'extension.

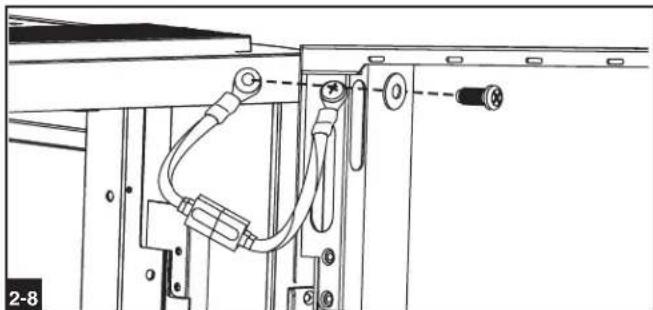

2-8 Attacher le cable de mise à la terre de chaque porte arrêté aux prises de masse du cadre d'extension comme affché. (Utiliser les vis et les rondelles retirées lors de l'étape 2-1.)

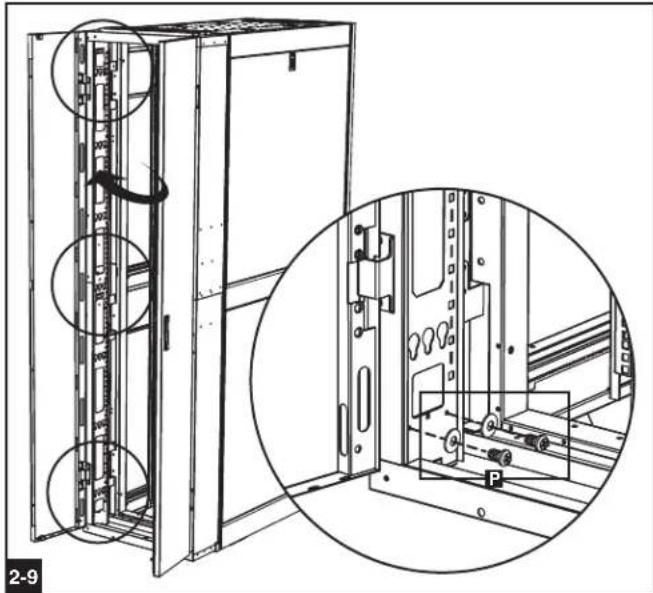

2-9 Retirer les rails de gestion du câble d'enceinte d'armoire et les réinstaller à l'intérieur du cadre d'extension. (Des vis M4 x 8 mm supplémentaires et les rondelles sont incluses pour toute commodité.)
