Caractéristiques techniques	Batterie au plomb de 24V, capacité de 28Ah
Dimensions	Longueur : 65 cm, Largeur : 15 cm, Hauteur : 15 cm
Poids	Environ 20 kg
Utilisation	Conçue pour alimenter des équipements de 24V, idéale pour les systèmes de sauvegarde d'énergie
Maintenance	Vérifier régulièrement l'état de charge et nettoyer les bornes
Sécurité	Éviter l'exposition à des températures extrêmes, ne pas court-circuiter les bornes
Informations générales	Garantie limitée de 1 an, compatible avec de nombreux systèmes UPS

FOIRE AUX QUESTIONS - BP24V282U Tripp Lite

Quelle est la capacité de la batterie Tripp Lite BP24V282U ?

La capacité de la batterie Tripp Lite BP24V282U est de 28 Ah.

Comment puis-je savoir si ma batterie est défectueuse ?

Si votre appareil ne s'allume pas ou si la durée de fonctionnement est significativement réduite, cela peut indiquer une batterie défectueuse.

Quel est le temps de charge recommandé pour la batterie BP24V282U ?

Il est recommandé de charger la batterie pendant au moins 8 à 12 heures avant la première utilisation.

Puis-je utiliser la batterie BP24V282U avec d'autres appareils ?

La batterie BP24V282U est conçue pour être utilisée avec des appareils compatibles de 24 V. Vérifiez toujours la compatibilité avant utilisation.

Comment entretenir ma batterie Tripp Lite BP24V282U ?

Pour entretenir votre batterie, gardez-la propre, stockez-la dans un endroit frais et sec, et rechargez-la régulièrement.

Que faire si ma batterie ne se charge pas ?

Vérifiez les connexions, assurez-vous que le chargeur fonctionne correctement et inspectez la batterie pour des signes de dommages.

La batterie BP24V282U est-elle garantie ?

Oui, la batterie BP24V282U est généralement couverte par une garantie limitée. Consultez le manuel pour plus de détails.

Quel est le poids de la batterie Tripp Lite BP24V282U ?

La batterie Tripp Lite BP24V282U pèse environ 12,7 kg.

Quelle est la durée de vie moyenne de la batterie BP24V282U ?

La durée de vie moyenne de la batterie est d'environ 3 à 5 ans, selon les conditions d'utilisation.

Puis-je remplacer moi-même la batterie BP24V282U ?

Oui, vous pouvez remplacer la batterie vous-même, mais assurez-vous de suivre les instructions fournies dans le manuel d'utilisation.

MODE D'EMPLOI BP24V282U Tripp Lite

Manuel de l'utilisateur

Packs de Batteries Externes Série BP

Non approprié aux applications mobiles.

Modules de batteries de 24 V	Modules de batteries de 36V	Modules de batteries de 48 V	Modules de batteries de 72 V
BP24V15RT2U, 14AH	BP36V15-2U, 18AH	BP48V24-2U, 18AH	BP72V15-2U, 15AH
BP24V28-2U, 28AH	BP36V42-3U, 21AH	BP48V27-2US, 27AH	BP72V18-2US, 18AH
BP24V36-2US, 36AH		BP48V48RT4U, 42AH	BP72V28RT-3U, 28AH
BP24V70-3U, 70AH		BP48V60RT-3U, 42AH

Introduction 28

Consignes de Sécurité Importantes 28

Montage 30

Connexion 37

Maintenance 38

Garantie 39

English 1

Espanol 14

Pycckn 40

D'excellence Industrielle.

1111 W. 35th Street Chicago, IL 60609 USA • www.triplite.com/support

© 2019 Tripp Lite. Tous droits réservés.

Introduction

Les Packs de Batteries Externes Série BP Tripp Lite sont conçus pour utilisation avec différents systèmes d'alimentation continue sans coupure Tripp Lite équipés de connecteurs de pack de batteries externes.

Consignes de Sécurité Importantes

CONSERVER CES INSTRUCTIONS

AVERTISSEMENT! Les étagères de montage ne sont pas prévues pour supporter plus d'un pack de batteries. Ne pas empiler plusieurs packs de batteries sur un seul ensemble d'étagères de montage. Le non-respect de cet avertissement peut entrainer l'endommagement du produit et/ou un risque de blessures corporelles personnelles.

• Prendre toutes précautions pour lever les packs de batteries. Du fait du poids considérable de tous les packs de batteries, au moins deux personnes doivent aider à leur levage et leur installation.
• S'assurer que vos packs de batteries et votre système d'alimentation continue sans coupure utilisant la même tension CC avant de les connecter.
• Utiliser uniquement un module de batteries exter Tripp Lite avec protection contre les surintensités. L'installation doit être confiée uniquement à du personnel d'entretien qualifié. Communiquez avec le service à la clientèle de Tripp Lite au 773 869-1234 pour connaître la batterie Tripp Lite appropriée à connecter.
• Les armoires de batteries externes en métal sont offertes avec un moyen de mise à la terre et d'équipotentialité pour des raisons de sécurité. Lorsque des batteries externes avec connecteur à 2 broches sont utilisées, s'assurer de lier le boîtier en métal de la batterie externe au boîtier en métal de l'onduleur. Les modules de batteries avec trois broches/un connecteur sont équipés d'une fiche de mise à la terre. Les boîtiers en plastique n'ont pas à été liés. Voir ci-dessous pour les exigences en matière de sangle de mise à la terre.

Modules de batteries de 24 V

BP24V15RT2U: Boitier en plastique, donc aucune sangle de mise à la terre n'est requise.

BP24V28-2U : Sangle de mise à la terre de 12 AWG

BP24V36-2US : Sangle de mise à la terre de 12 AWG

BP24V70-3U : Sangle de mise à la terre de 12 AWG

Modules de batteries de 36V

BP36V15-2U : Sangle de mise à la terre de 12 AWG

BP36V42-3U : Sangle de mise à la terre de 12 AWG

Modules de batteries de 48 V

BP48V24-2U : Sangle de mise à la terre de 12 AWG

BP48V27-2US : Sangle de mise à la terre de 12 AWG

BP48V48RT4U : Sangle de mise à la terre de 12 AWG

BP48V60RT-3U : Sangle de mise à la terre de 12 AWG

Remarque: Le connecteur de la batterie sur des modules de batteries de 72 V compte une fiche de mise à la terre, donc aucune sangle de mise à la terre supplémentaire n'est requise.

Consignes de Sécurité Importantes

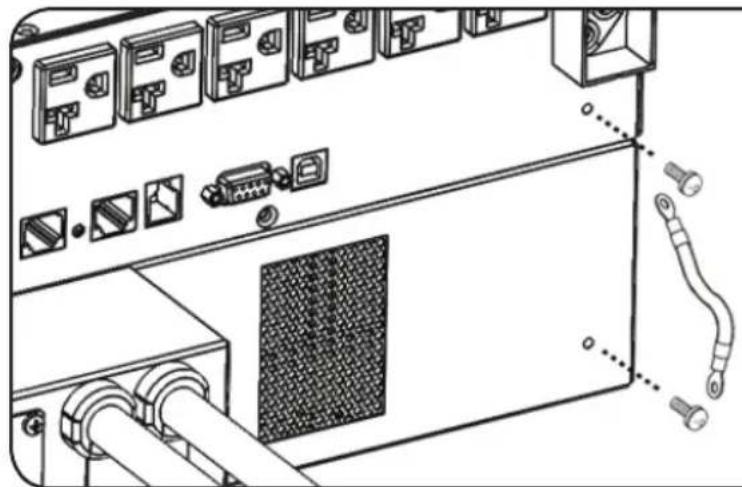

Fixer solidement en place la sangle de mise à la terre fournie à l'onduleur comme illustré ci-dessous:

• Il est déconseilé d'utiliser cet équipement dans des applications Médicales ou une panne de cet équipement pourrait normalement provoquer la panne de l'équipement de survie ou ALTERER notablement sa sécurité ou son efficacité. Ne pas utiliser cet équipement en présence d'un mélange anesthetique inflammable avec de l'air, de l'oxygène ou de l'oxyde nitreux.

• Les procédures de montage conseillées sont pour les types de baie ordinaires et peuvent ne pas être appropriées pour toutes les configurations de baie. L'utilisateur doit déterminer l'aptitude de la baie, du matériel de montage mural, et des procédures avant le montage.

• Lors de la connexion de plusieurs packs de batteries à un seul système d'alimentation continue sans coupure, les packs de batteries doivent avoir approximativement le même âge.

• Il est normal que des étincelles se produit lors de la connexion de batteries externes.

• Ne pas débrancher les batteries externes du système d'alimentation continue sans coupure quand il fonctionne sur l'alimentation de la batterie, en raison de la possibilité d'amortage d'arc dangereux.

• Parce que les batteries représentent un risque de choc électrique et de courant de court-circuit élevé, prenez les précautions nécessaires. Ne pas jeter les batteries au feu. Ne pas ouvrir les batteries. Ne pas étabrir de court-circuit ou de point entre les bornes de la batterie avec unquelconque objet. Debrancher et eteindre l'UPS avant de remplacer la batterie. Le remplacement de la batterie doit etre confié à du personnel de service qualifié. Utiliser des outils ayant des poignées isolées et remplacer les batteries existantes par des batteries neuves du même numero et du même type (battery sans entretien). Les batteries UPS sont recyclables. Consultez les codes locaux concernant les exigences d'élimination des déchets ou visiter http://www.triplite.com/support/recycling-program pour information de recycler. Tripp Lite offre une gamme complète decartouches de batterie de remplacement de système UPS (R.B.C.). Rendez visite à Tripp Lite sur le Web à http://www.triplite.com/products/battery-finder/ pour trouver la batterie de remplacement spécifique à votre UPS.

Montage (Baie)

Monter vous pack de batteries à montage dans baie dans une baie à 4 supports ou 2 supports ou une enceinte de baie (Consulter la page 24 pour le montage avec 2 montants). L'utiliseur doit déterminer l'aptitude du matériel et des procédures avant le montage. Si le matériel et les procédures ne sont pas appropriés pour votre application, contacter le fabricant de votre baie ou de votre enceinte de baie. Les procédures décrites dans ce manuel sont pour les types de baie et d'enceinte de baie ordinaires et peuvent ne pas être appropriées pour toutes les applications.

Montage à 4 supports

La plupart des blocs batteries sont livrés avec le matériel nécessaire au montage sur 4 postes. Si ce n'est pas le cas de votre unité, vous pouvez commander un kit d'étagère réglable pour montage sur bâti 4 postes (modèle 4POSTRAILKIT) directement auprès.

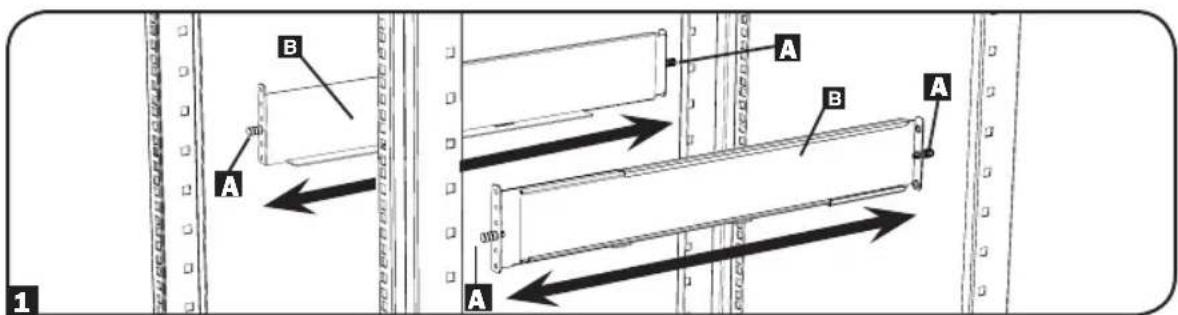

1 Les chevilles en plastiqueA supporteront temporairement les etagères rackmount vides B pendant que vous installez le matériel de support permanent. Insérer une cheville pres du centre du support de montage avant et arrêté de chaque étagère comme montré. (Chaque support de montage avant a 6 trous et chaque support de montage arrêté a 3 trous.) Les chevilles s'enclencheront.

Après avoir installé les chevilles, agrandir chaque étagère pour apparier la profondeur les rails de votre armoire. Les chevilles passeront à travers les trous rectangulaires dans les rails d'armoire pour supporter les étagères. Se réferer aux étiquettes de l'armoire pour confirmer que les étagères sont bien nivelées dans toutes les directions.

Remarque: Le rebord de support de chaque étagère doit faire face à l'intérieur.

Montage (Baie)

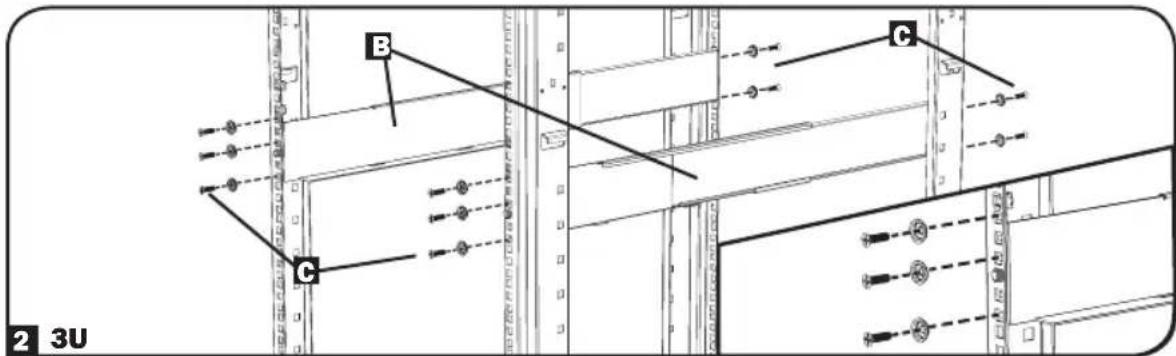

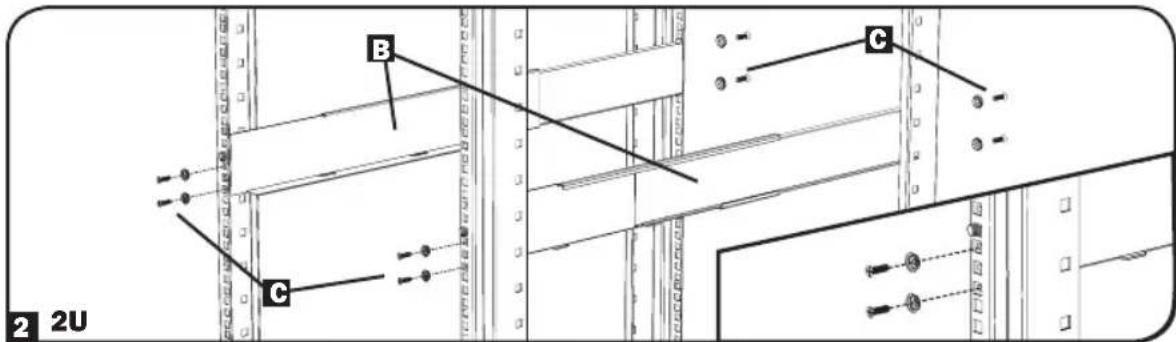

2 Attacher les étagères B aux rails de support de manière permanente en utilisant les vis et les rondelles cuvettes C incluses.

Pour le montage du matériel 2U, placer 4 vis en tout à l'avant et 4 vis en tout à l'arrête.
Pour le montage du matériel 3U, placer 6 vis en tout à l'avant et 4 vis en tout à l'arrête.

Bien serrer toutes les vis avant de continuer.

Avertissement: Ne pas essayer d'instructoriste dans le cas de la société. Les chevilles en plastique ne supporteront pas le poids de leur matériel.

Montage (Baie)

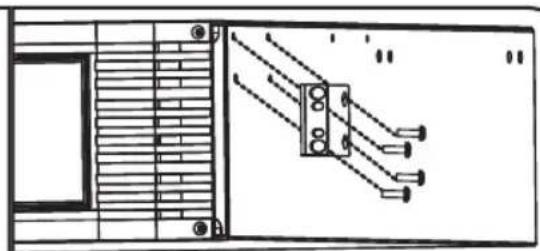

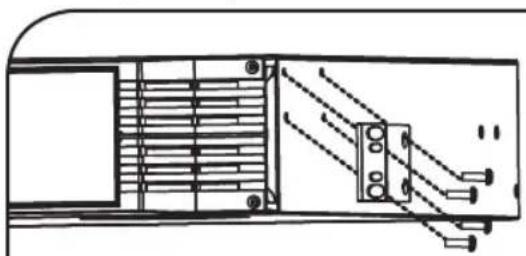

3 Attacher les supports de votre matériel aux trous de montage avant du module à l'aide de la ferrure incluse avec votre matériel. Les « oreilles »du support de fixation devraient faire face vers l'avant. (Du matériel peut avoir des supports de fixation intégrés ou préinstallés.)

3 2U

3U

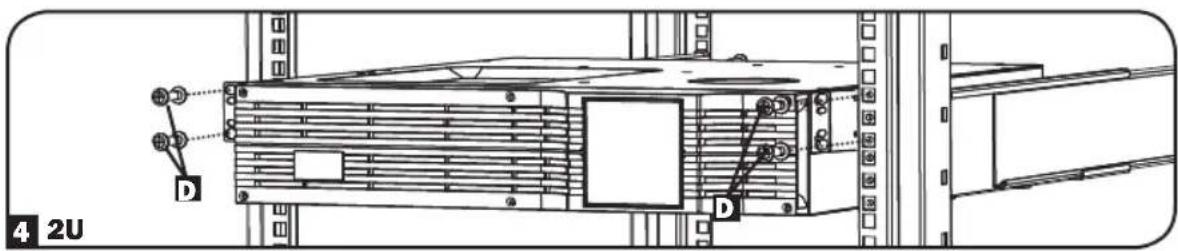

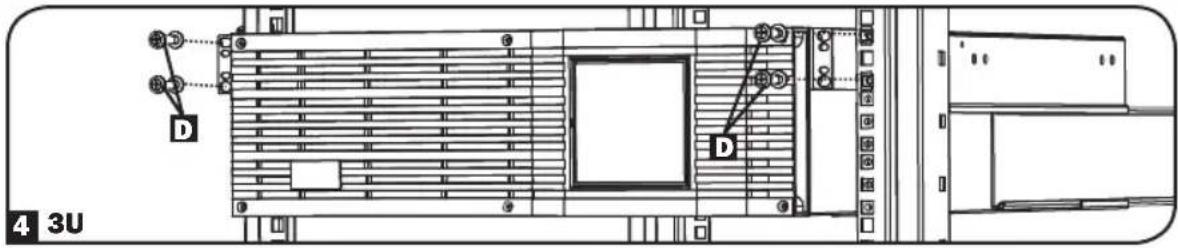

4 Faites appel à un aide (au besoin), pour soulever votre matériel et le glisser sur les étagères. Attacher les supports de fixation du matériel aux rails de support avant avec les vis et les rondelles fournies par l'utilisateur D. Serrer solidement toutes les vis.

Montage (Baie)

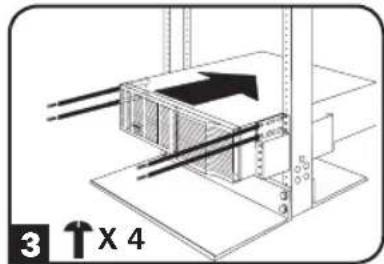

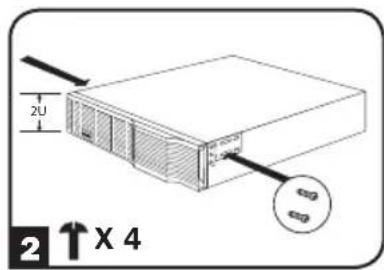

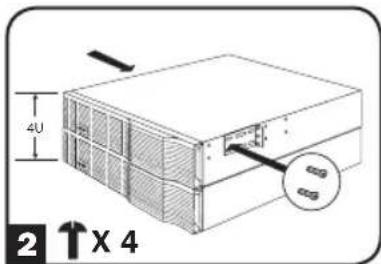

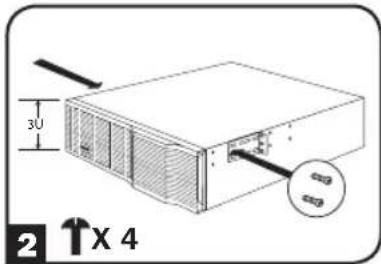

Montage à 2 supports (Telecom)

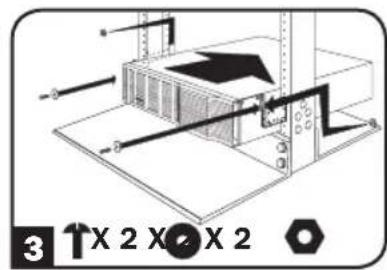

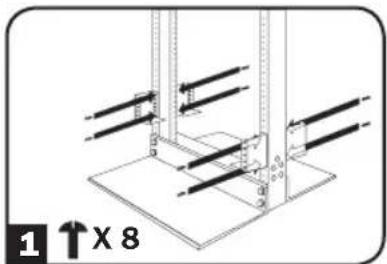

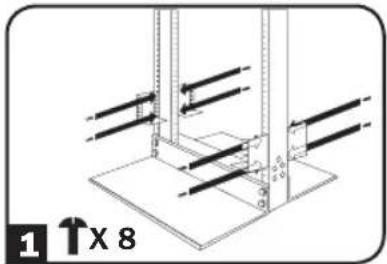

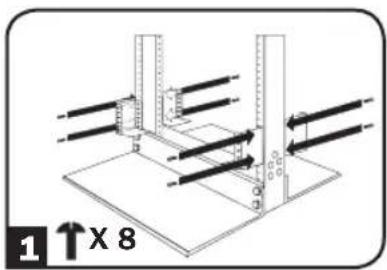

Pour installer des blocs batteries à montage sur bâti sur des bâtis 2 postes, vous doivent désposer d'un kit d'installation pour montage sur bâti 2 postes de Tripp Lite (modèle 2POSTRMKITWM ou 2POSTRMKITHD). Si votre unité est livrée sans ce kit, il est possible de le commander directement auprès. Reportez-vous aux illustrations ci-dessous pour découvert les consignes d'installation spécifique des blocs batteries 2U, 3U et 4U.

2U

3U

4U

Important : ces illustrations présente les configurations d'installation les plus fréquentes ; votre modèle peut être différent. Utilisez uniquement les avant-tous pour fixer les supports de montage sur les côts du bloc batterie. Lors de l'installation des blocs batteries sur le bâti, assurez-vous que le poids de l'unité estUniformément réparti.

Montage (Baie)

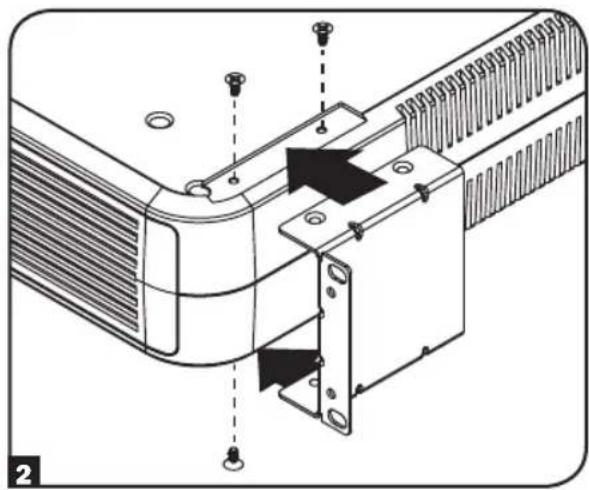

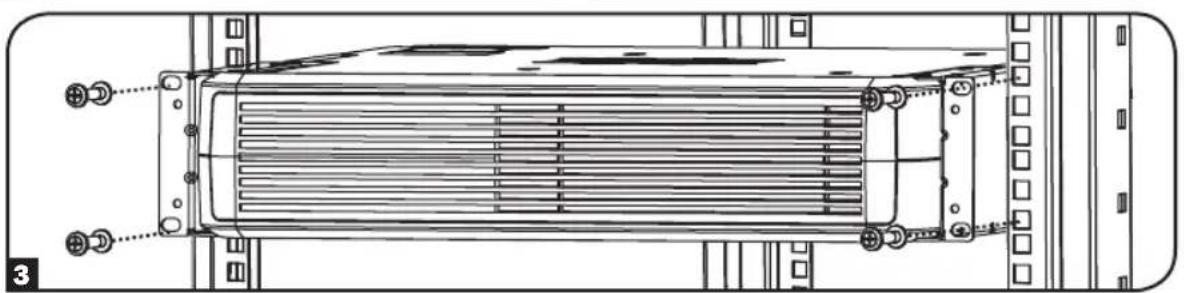

BP24V15RT2U Montage à 4 montants

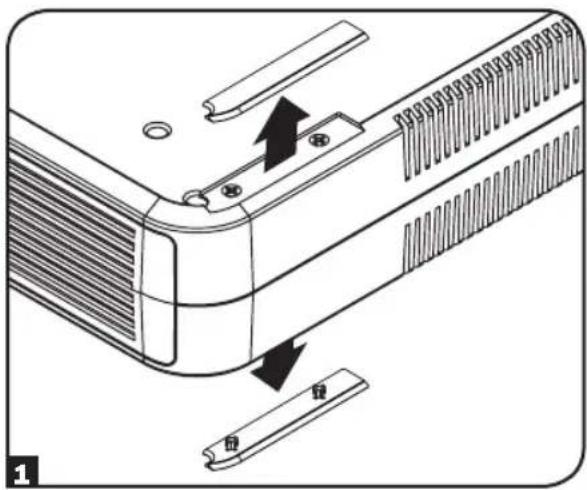

Pour installer le module de batteries externes BP24V15RT2U dans un bati à 4 montants,sterol les couverclles des trous de montage des cotés supérieur et inférieur du module de batteries 1. Pour installer le module de batteries dans un bati à 4 montants, fixer les oreilles de montage a chaque coté de l'onduleur en utilisant la quincaillerie incluse 2. Avec l'aide d'un assistant, soulever le module de batteries et le fixer a un bati standard avec la quincaillerie fournie par l'utilisateur 3.

Montage (Baie)

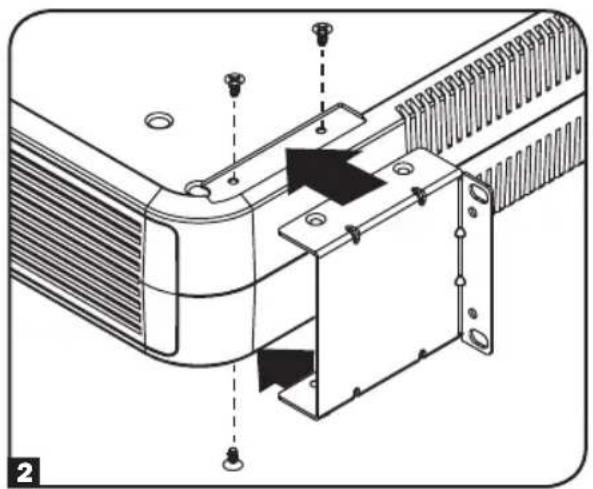

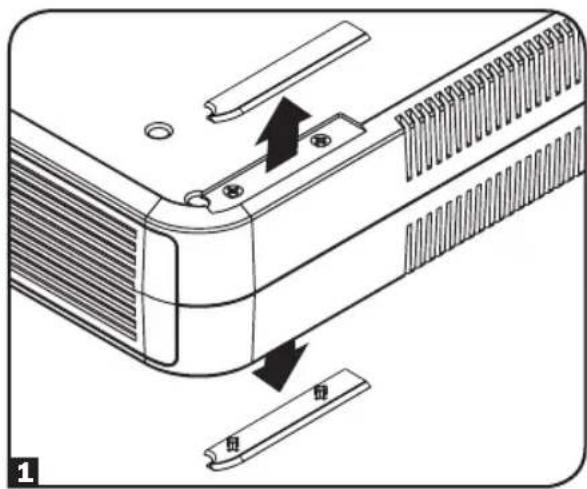

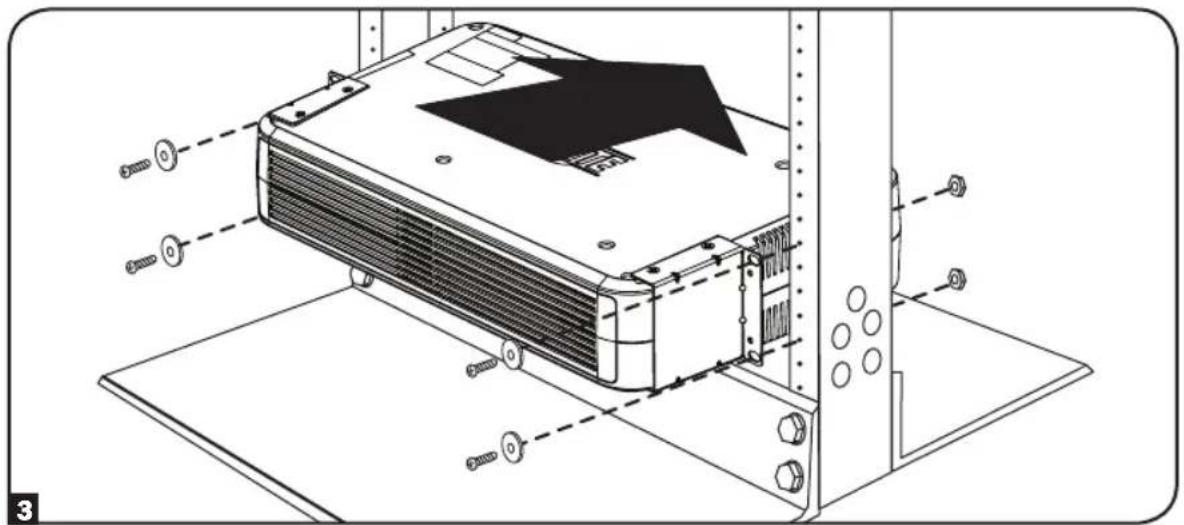

BP24V15RT2U Montage à 2 montants

Pour installer le module de batteries externes BP24V15RT2U dans un bati à 2 montants,sterol les couvercles des trous de montage des cotés supérieur et inférieur du module 1. Fixer les oreilles de montage a chaque coté de l'onduleur en utilisant la quincaillerie incluse 2.AVEC I'aide d'un assistant, soulever le module de batteries et le fixer a un bati standard avec la quincaillerie fournie par I'utilisateur 3.

Important : ces illustrations présente les configurations d'installation les plus fréquentes ; votre modèle peut être différent. Utilisez uniquement les avant-trous pour fixer les supports de montage sur les côtés du bloc batterie. Lors de l'installation des blocs batteries sur le bâti, assurez-vous que le poids de l'unité estUniformément réparti.

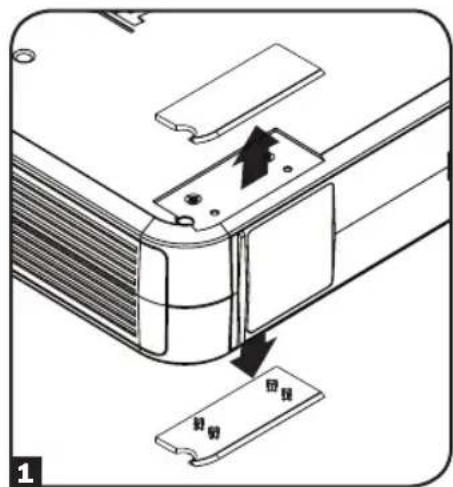

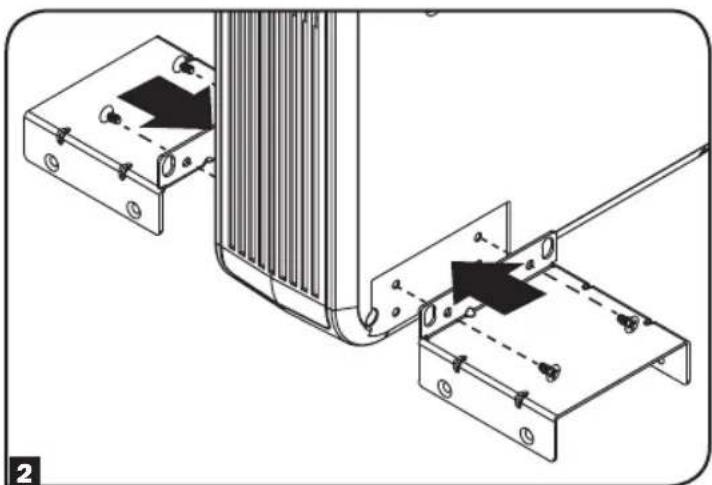

Montage (Tour)

Certaines modèles de modules de batteries prènnt en charge le montage en tour. Pour une stabilité accrue, Tripp Lite recommende d'utiliser le 2-9USTAND (vendu séparément). S'assurer que l'étiquette d'avertissement sur l'orientation des batteries n'est pas pointée vers le haut au moment d'installer le module de batterie en tour. Suivre les instructions inclues avec le 2-9USTAND pour terminer l'installation.

Le BP24V15RT2U sera logé dans une position en tour sans l'aide de la quincaillerie incluse. Pour une stabilité accrue, Tripp Lite recommande desterol les couvercles des vis de chacun des cotes et de fixer la quincaillerie incluse. Dans l'une ou l'autre position, l'utiliseur doit déterminer l'aptitude de la quincaillerie et des procedures avant l'installation.

AVIS: Si les étiquettes d'advertisement sur l'orientation des batteries sont apposées sur les deux cotés du module de batteries, il ne peut prendre en charge que l'installation en bâti.

Connexion

1 Les packs de batteries de selection ont une prise polarisée A sur un cordon de sortie connecté en permanence au panneau arrière. Brancher simplement le cordon de sortie directement dans le connecteur de batterie externe de votre système d'alimentation continue sans coupure. (Voir le manuel de votre système d'alimentation continue sans coupure pour la description et l'emplacement du connecteur de batterie externe).

Remarque: Qu'un seul de ces packs de batteries est en règle générale connecté à un système d'alimentation continue sans coupure à un moment. Pour un temps de fonctionnement plus long, utiliser un ou plusieurs packs de batteries Tripp Lite avec capacité de chainimage.

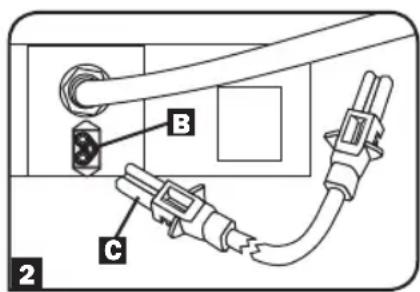

2 Certains modules de batteries comprehennent une fonctionnalité de connexion en guirlande pour une durée de fonctionnement accrue B. Pour brancher à un ondreur, insérer une extrémité du cable attaché C dans une prise à l'arrière du module de batteries et l'autre extrémité du cable dans le connecteur externe de la batterie de l'ondueur. (Voir votre manuel de système d'alimentation continue sans coupure pour la description et l'emplacement

du connecteur de batterie externe.) Pour connecter plusieurs packs de batteries à un seul système d'alimentation continue sans coupure afin d'obtenir une durée de fonctionnement beaucoup plus longue, connecter la sortie du premier pack de batteries au connecteur de batterie externe du système d'alimentation continue sans coupure, puis "chainer" les autres : connecter une prise entree/sortie sur le deuxième pack de batterie à une prise entee/sortie sur le premier, une prise sur le troisieme a une prise sur le second, et ainsi de suite.

Remarque : Plusieurs rangiées de packs de batteries assureront des durées de fonctionnement plus longues, mais nécessiteront aussi des temps de recharge plus longs.

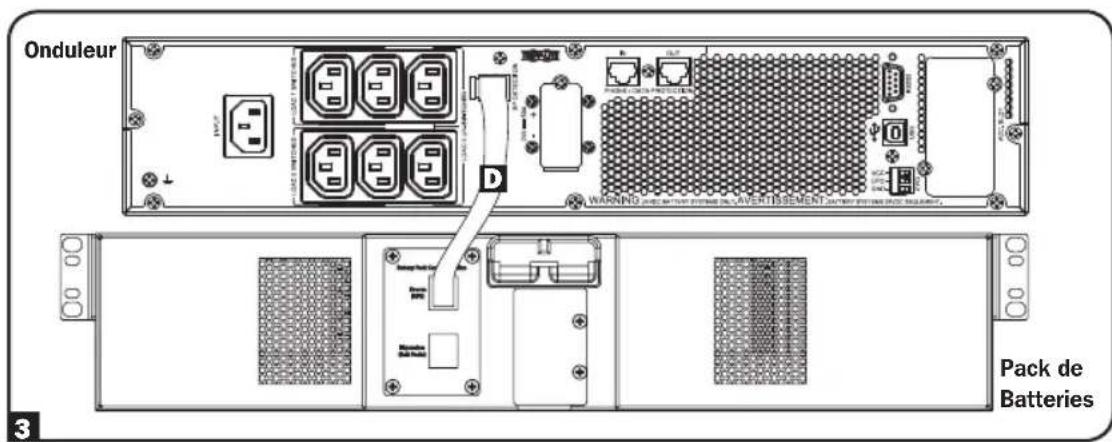

3 Certains blocs de batteries comportent un port de détction de batterie externe sur le panneau arrière. Les blocs de batteries ne devraient ettre utilisés qu'vec des modèles d'ondulesurs hôtes qui offrent la même fonctionnalité. L'onduleur détectera automatiquement la batterie exter au moment de la connexion avec le cable de communication de la batterie D. Consulter le manuel de l'onduleur pour les modèles de bloc de batteries compatibles, les exigences de la configuration et les limites potentielles. Les blocs de batteries doivent etre utilisés seulement avec les onduleurs prenatal an charge le câblage de détction de bloc de batteries (cette connexion n'est pas requise si l'onduleur ne prend pas en charge cette fonctionnalité).

Connexion

Maintenance

Les packs de batteries ne nécessitant pas de maintenance, mais doivent rester secs en permanence. Eviter toute installation dans des lieux exposés à des hauteures températures et/ou un degré d'humidité élevé. Les packs de batteries doivent rester complètement charges en étant connectés à un système d'alimentation continue sans coupure actif, et non en condition d'épuisement. Les batteries laissées en condition decharge subiront une perte permanente de capacité.

Dépannage

Une rangée de fusibles se trouve à l'intérieur des packs de batteries. Si une force surcharge ou un court-circuit se produit, un fusible s'ouvrira (fondu). Un pack de batteries avec un fusible fondu ne délivrera aucune tension de sortie pour toute charge. Un technicien qualifié doit remplaner les fusibles. Contacter l'Assistance Technique Clients Tripp Lite pour toutes informations complémentaires.

Remplacement de batterie interne

Les batteries dans les packs de batteries seront finalement usées et incapables d'assurer des temps d'alimentation de secours déquats. Les batteries doivent être remplacées seulement par le personnel d'entretien agréé en Usine. Tripp Lite offre un programme d'échange aux clients Nord-Américains aux lieux où ils peuvent échanger des packs de batteries usés contre des neufs à un prix comparable à celui du remplacement de batterie individuelle. Pour plus de détails, visitez www.triplite.com/support.

Stockage

Déconnecter le cable d'alimentation électrique de votre pack de batterie avant le stockage. Si vous projetez de stocker votre pack de batteries pendant une longue période de temps, recharger complètement ses batteries tous les trois mois en le connectant à un système d'alimentation continue sans coupure qui est branché à une entrée CA pendant au moins 12 heures.

Maintenance

Entretien

Votre produit Tripp Lite est couvert par la garantie decrite dans ce manuel. Une variete de garantie prolongees et de programmes de service sur place sont également disponibles chez Tripp Lite. Pour plus de renseignements sur le service, visitez www.triplite.com/support. Avant de returner votre produit pour entretien ou réparation, suivez les étapes suivantes :

1. Relisez les directives d'installation et de fonctionnement de ce manuel afin de vous assurer que le problème n'a pas pour origine une mauvaise lecture des directives.
2. Si le problème persististe, ne pas communiquer ou renvoyer le produit au vendeur. À la place, visitez www.triplite.com/support.
3. Si le problème nécessite une réparation, visitez www.triplite.com/support et cliquez sur le lien Product Returns (retour du produit). De cet endroit, vous pouvez demander un numéro d'autorisation de return de matériel (RMA) qui est exigé pour une réparation. Ce formulaire en ligne simple vous demandera le numéro de modèle et le numéro de série de votre unité ainsi que d'autres renseignements généraux concernant l'acheteur. Le numéro RMA, ainsi que les instructions concernant le transport vous seront acheminées par courriel. Tout dommage (direct, indirect, spécial ou fortuit) survenu au produit pendant le transport à Tripp Lite ou à un centre de service autorisé Tripp Lite est exclu de la garantie. Les produits expériés à Tripp Lite ou à un centre de service autorisé doivent être prépayés. Inscrite le numéro RMA sur le paquet. Si le produit est encore couvert par la garantie de deux ans, joindre une copie de votre facture d'achat. Retourner le produit pour réparation par un transporteraur assures à l'adresse qui vous a été donnée lorsque vous avez demandé le RMA.

Garantie

Garantie limitée de 2 ans

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de deux (2) ans à partir de la date d'achat initiale. Si le produit s'avéré défectueux en raison d'un vice de matériaux ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou replacer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'une MAUVAISÉTILISATION, D'UN ABUS OU D'UNE NÉLGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DÉCRITE DANS LE PRESENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES ÀLA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettant pas de limitations sur la durée d'une garantie implicite, et certains États ne permettant pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifique, et vous pouvez avoir d'autres droits qui varient selon la juridiction).

A VERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appeareil est approprié, ajustat et sur pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les specifications sont sujettes à changement sans préavis.

1111 W. 35th Street Chicago, IL 60609 USA • www.triplite.com/support
