BP36V152U - Batterie externe Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module de batterie externe
Tension nominale	36 V CC
Capacité	18 Ah
Facteur de forme	2U (rack 19 pouces)
Dimensions (H x L x P)	88 x 483 x 400 mm (approx.)
Poids	Environ 17 kg
Connecteur de sortie	Cordon polarisé pour onduleur Tripp Lite
Compatibilité	Onduleurs Tripp Lite avec connecteur batterie externe
Fonctionnalités	Connexion en guirlande (daisy-chain) pour autonomie prolongée ; protection par fusible interne
Installation	Montage en baie 4 ou 2 montants (kit 2POSTRMKITWM/HD en option) ; montage en tour avec support 2-9USTAND
Sangle de mise à la terre	Incluse (calibre 12 AWG)
Maintenance	Sans entretien ; garder au sec ; recharger tous les 3 mois en stockage
Durée de vie des batteries	3 à 5 ans selon usage ; remplacement par personnel qualifié
Garantie	2 ans limitée
Recyclage	Programme d'échange Tripp Lite (visitez tripplite.com/support/recycling-program)

FOIRE AUX QUESTIONS - BP36V152U Tripp Lite

Le pack BP36V152U est-il compatible avec tous les onduleurs Tripp Lite ?

Non, il est compatible uniquement avec les onduleurs Tripp Lite équipés d'un connecteur de batterie externe et supportant une tension de 36 V CC. Consultez le manuel de votre onduleur pour vérifier la compatibilité.

Comment installer le pack de batteries dans une baie ?

Fixez d'abord les étagères de montage fournies (ou un kit 2POSTRMKIT pour baies 2 montants). Utilisez au moins deux personnes pour soulever le pack. Glissez-le sur les étagères et vissez les oreilles de fixation aux rails avant. Serrez toutes les vis avant de relâcher.

Puis-je connecter plusieurs packs BP36V152U pour augmenter l'autonomie ?

Oui, ces packs supportent la connexion en guirlande (daisy-chain). Branchez le premier pack à l'onduleur, puis reliez l'entrée/sortie du second au premier, etc. Veillez à ce que les packs aient un âge similaire pour des performances optimales.

Que faire si le pack ne délivre plus de tension ?

Cela peut être dû à un fusible interne grillé (surcharge ou court-circuit). Faites remplacer le fusible par un technicien qualifié. Contactez le support Tripp Lite pour obtenir de l'aide.

Comment entretenir le pack de batteries ?

Le pack est sans entretien. Gardez-le au sec, à l'abri de températures élevées et d'humidité. En stockage prolongé, rechargez-le tous les trois mois en le connectant à un onduleur branché sur secteur pendant au moins 12 heures.

Quand faut-il remplacer les batteries internes ?

Les batteries perdent leur capacité avec le temps (généralement 3 à 5 ans). Si l'autonomie devient insuffisante, contactez Tripp Lite pour un remplacement par un technicien agréé ou profitez du programme d'échange de packs.

Le pack est-il adapté aux applications médicales ?

Non, il est déconseillé pour les équipements de survie ou médicaux critiques. Une panne pourrait compromettre la sécurité. Utilisez-le uniquement pour des applications informatiques ou industrielles standard.

Dois-je utiliser une sangle de mise à la terre ?

Oui, pour le BP36V152U, une sangle de mise à la terre de calibre 12 AWG est fournie et doit être installée entre le boîtier métallique du pack et celui de l'onduleur, sauf si le pack est en plastique.

Quelle est la procédure de stockage du pack ?

Débranchez le câble d'alimentation. Si stocké plus de 3 mois, rechargez complètement les batteries en connectant le pack à un onduleur branché sur secteur pendant 12 heures. Répétez cette opération tous les trois mois pour éviter la perte de capacité.

Où trouver des pièces de rechange ou un remplacement ?

Visitez le site www.tripplite.com/support pour les fusibles, packs de remplacement ou le programme d'échange. Utilisez le Battery Finder pour identifier la batterie de rechange spécifique à votre onduleur.

MODE D'EMPLOI BP36V152U Tripp Lite

Packs de batteries externes série BP

Non approprié aux applications mobiles.

Modules de batteries de 24 V	Modules de batteries de 36V	Modules de batteries de 48 V	Modules de batteries de 72 V
BP24V15RT2U, 14AH	BP36V15-2U, 18AH	BP48V24-2U, 18AH	BP72V15-2U, 15AH
BP24V28-2U, 28AH	BP36V42-3U, 21AH	BP48V27-2US, 27AH	BP72V18-2US, 18AH
BP24V36-2US, 36AH		BP48V48RT4U, 42AH	BP72V28RT-3U, 28AH
BP24V70-3U, 70AH		BP48V60RT-3U, 42AH

Consignes de Sécurité Importantes 28

Montage 30

Connexion 37

Maintenance 38

Garantie 39

Pycckn 40

D'excellence Industrielle.

1111 W. 35th Street Chicago, IL 60609 USA • www.triplite.com/support

© 2019 Tripp Lite. Tous droits réservés.

Les Packs de Batteries Externes Série BP Tripp Lite sont conçus pour utilisation avec différents systèmes d'alimentation continue sans coupure Tripp Lite équipés de connecteurs de pack de batteries externes.

Consignes de sécurité importantes

AVERTISSEMENT! Les étagères de montage ne sont pas prévues pour supporter plus d'un pack de batteries. Ne pas empiler plusieurs packs de batteries sur un seul ensemble d'étagères de montage. Le non-respect de cet avertissement peut entraîner l'endommagement du produit et/ou un risque de blessures corporelles personnelles.

• Prendre toutes les précautions pour lever les packs de batteries. Du fait du poids considérable de tous les packs de batteries, au moins deux personnes doivent aider à leur levage et leur installation.
• S'assurer que vos packs de batteries et votre système d'alimentation continue sans coupure utilisent la même tension CC avant de les connecter.
• Utiliser uniquement un module de batteries exter Tripp Lite avec protection contre les surintensités. L'installation doit être confiée uniquement à du personnel d'entretien qualifié. Communiquez avec le service à la clientèle de Tripp Lite au 773 869-1234 pour connaître la batterie Tripp Lite appropriée à connecter.
• Les armoires de batteries externes en métal sont offertes avec un moyen de mise à la terre et d'équipotentialité pour des raisons de sécurité. Lorsque des batteries externes avec connecteur à 2 broches sont utilisées, s'assurer de lier le boîtier en métal de la batterie externe au boîtier en métal de l'onduleur. Les modules de batteries avec trois broches/un connecteur sont équipés d'une fiche de mise à la terre. Les boîtiers en plastique n'ont pas à être liés. Voir ci-dessous pour les exigences en matière de sangle de mise à la terre.

Modules de batteries de 24 v

BP24V15RT2U: Boîtier en plastique, donc aucune sangle de mise à la terre n'est requise.

BP24V28-2U : Sangle de mise à la terre de 12 AWG

BP24V36-2U : Sangle de mise à la terre de 12 AWG

BP24V70-3U : Sangle de mise à la terre de 12 AWG

Modules de batteries de 36V

BP36V15-2U : Sangle de mise à la terre de 12 AWG

BP36V42-3U : Sangle de mise à la terre de 12 AWG

Modules de batteries de 48 v

BP48V24-2U : Sangle de mise à la terre de 12 AWG

BP48V27-2US : Sangle de mise à la terre de 12 AWG

BP48V48RT4U : Sangle de mise à la terre de 12 AWG

BP48V60RT-3U : Sangle de mise à la terre de 12 AWG

Remarque : Le connecteur de la batterie sur des modules de batteries de 72 V compte une fiche de mise à la terre, donc aucune sangle de mise à la terre supplémentaire n'est requise.

Consignes de sécurité importantes

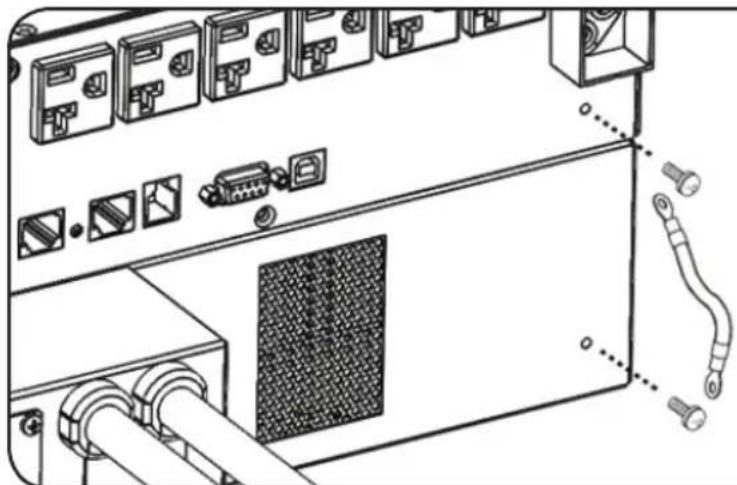

Fixer solidement en place la sangle de mise à la terre fournie à l'onduleur comme illustré ci-dessous :

• Il est déconseilé d'utiliser cet équipement dans des applications Médicales où une panne de cet équipement pourrait normalement provoquer la panne de l'équipement de survie ou ALTERER notablement sa sécurité ou son efficacité. Ne pas utiliser cet équipement en présence d'un mélange anesthetique inflammable avec de l'air, de l'oxygène ou de l'oxyde nitreux.
• Les procédures de montage conseillées sont pour les types de baie ordinaires et peuvent ne pas être appropriées pour toutes les configurations de baie. L'utilisateur doit déterminer l'aptitude de la baie, du matériel de montage mural, et des procédures avant le montage.
• Lors de la connexion de plusieurs packs de batteries à un seul système d'alimentation continue sans coupure, les packs de batteries doivent avoir approximativement le même âge.
• Il est normal que des étincelles se produisent lors de la connexion de batteries externes.
• Ne pas débrancher les batteries externes du système d'alimentation continue sans coupure quand il fonctionne sur l'alimentation de la batterie, en raison de la possibilité d'amortage d'arc dangereux.
• Parce que les batteries représentent un risque de choc électrique et de courant de court-circuit élevé, prenez les précautions nécessaires. Ne pas jeter les batteries au feu. Ne pas ouvrir les batteries. Ne pas établir de court-circuit ou de pont entre les bornes de la batterie avec un quelconque objet. Débrancher et éteindre l'UPS avant de remplacer la batterie. Le remplacement de la batterie doit être confié à du personnel de service qualifié. Utiliser des outils ayant des poignées isolées et remplacer les batteries existantes par des batteries neuves du même numé triplite.com/support/recycling-program pour information de recycler. Tripp Lite offre une gamme complète de cartouches de batterie de remplacement de système UPS (R.B.C.). Rendez visite à Tripp Lite sur le Web à http://www.triplite.com/products/battery-finder/ pour trouver la batterie de remplacement spécifique à votre UPS.

Montage (baie)

Monter vous pack de batteries à montage dans baie dans une baie à 4 supports ou 2 supports ou une enceinte de baie (Consulter la page 24 pour le montage avec 2 montants). L'utilisateur doit déterminer l'aptitude du matériel et des procédures avant le montage. Si le matériel et les procédures ne sont pas appropriés pour votre application, contacter le fabricant de votre baie ou de votre enceinte de baie. Les procédures décrites dans ce manuel sont pour les types de baie et d'enceinte de baie ordinaires et peuvent ne pas être appropriées pour toutes les applications.

Montage à 4 supports

La plupart des blocs batteries sont livrés avec le matériel nécessaire au montage sur 4 postes. Si ce n'est pas le cas de votre unité, vous pouvez commander un kit d'étagère réglable pour montage sur bâti 4 postes (modèle 4POSTRAILKIT) directement auprès.

1 Les chevilles en plastique A supporteront temporairement les étagères rackmount vides B pendant que vous installez le matériel de support permanent. Insérer une cheville près du centre du support de montage avant et arrière de chaque étagère comme montré. (Chaque support de montage avant a 6 trous et chaque support de montage arrière a 3 trous.) Les chevilles s'enclencheront.

Après avoir installé les chevilles, agrandir chaque étagère pour apparier la profondeur des rails de votre armoire. Les chevilles passeront à travers les trous rectangulaires dans les rails d'armoire pour supporter les étagères. Se référer aux étiquettes de l'armoire pour confirmer que les étagères sont bien nivelées dans toutes les directions.

Remarque: Le rebord de support de chaque étagère doit faire face à l'intérieur.

Montage (baie)

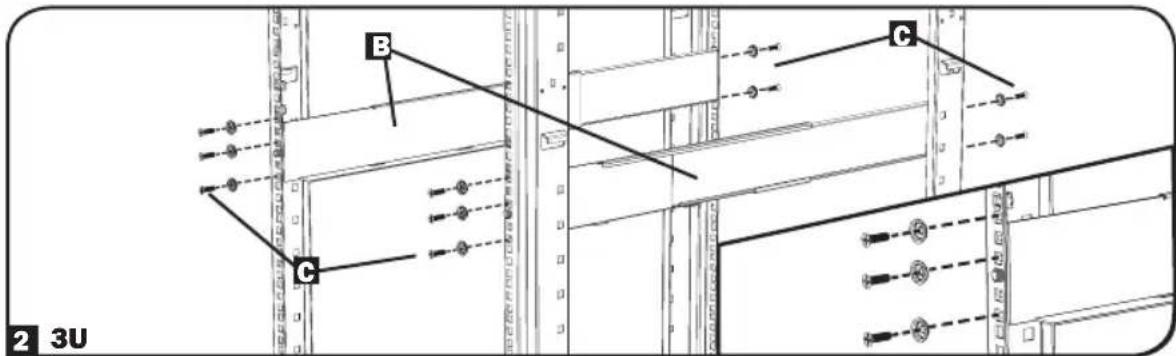

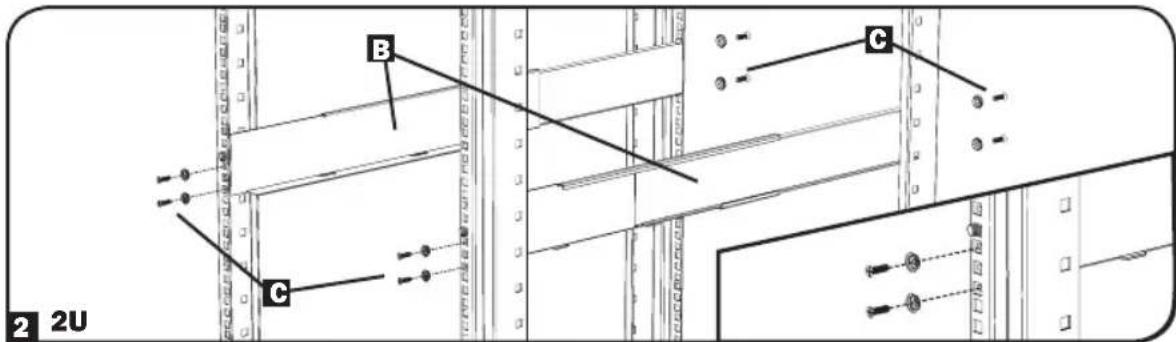

2 Attacher les étagères B aux rails de support de manière permanente en utilisant les vis et les rondelles cuvettes C incluses.

Pour le montage du matériel 2U, placer 4 vis en tout à l'avant et 4 vis en tout à l'arête. Pour le montage du matériel 3U, placer 6 vis en tout à l'avant et 4 vis en tout à l'arête.

Bien serrer toutes les vis avant de continuer.

Avertissement : Ne pas essayer d'instructoriste avec le casque de ce que vous ayez inséré et bien serrer toutes les vis nécessaires. Les chevilles en plastique ne supporteront pas le poids de toute matière.

Montage (baie)

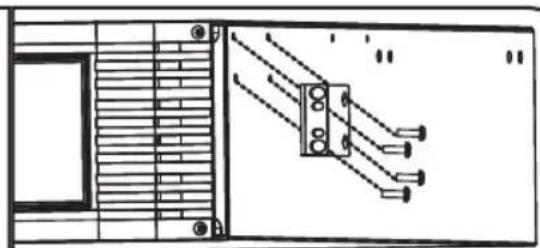

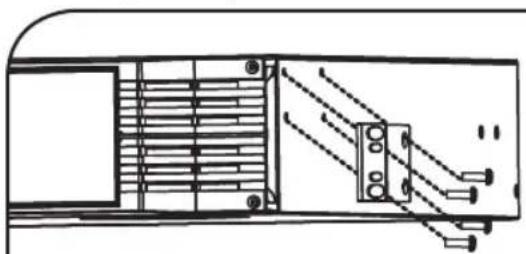

3 Attacher les supports de votre matériel aux trous de montage avant du module à l'aide de la ferrure incluse avec votre matériel. Les « oreilles » du support de fixation devraient faire face vers l'avant. (Du matériel peut avoir des supports de fixation intégrés ou préinstallés.)

3 2U

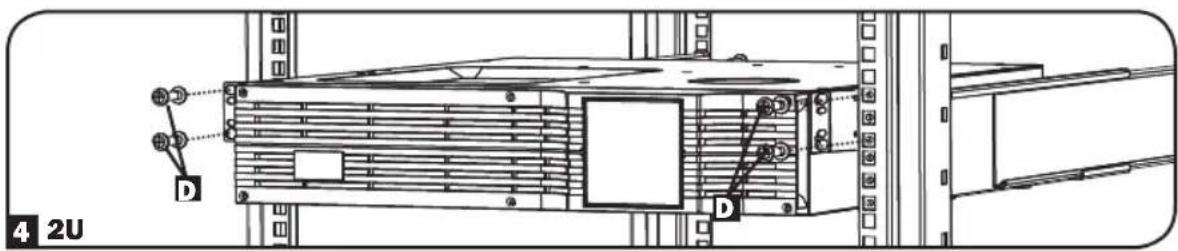

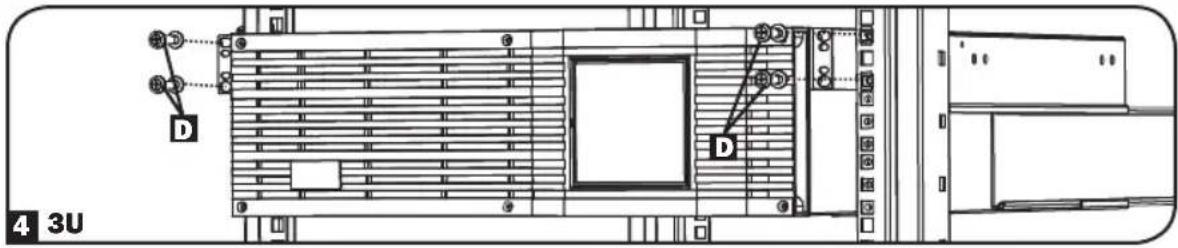

4 Faites appel à un aide (au besoin), pour soulever votre matériel et le glisser sur les étagères. Attacher les supports de fixation du matériel aux rails de support avant avec les vis et les rondelles fournies par l'utilisateur D. Serrer solidement toutes les vis.

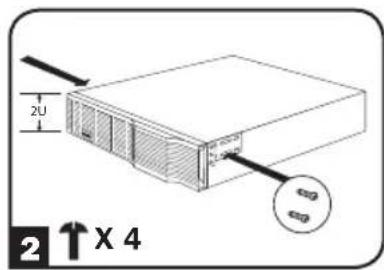

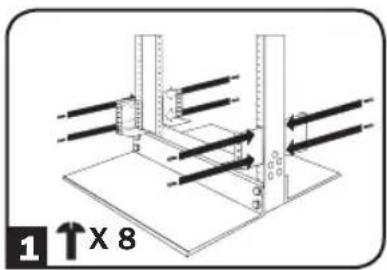

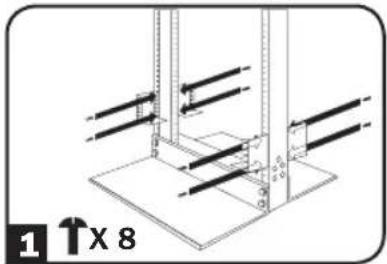

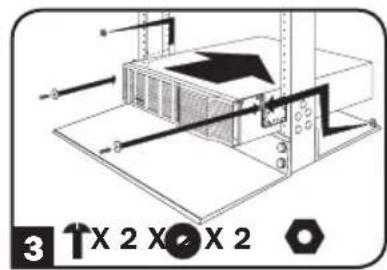

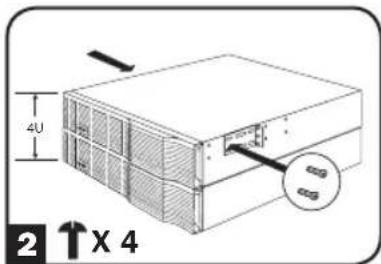

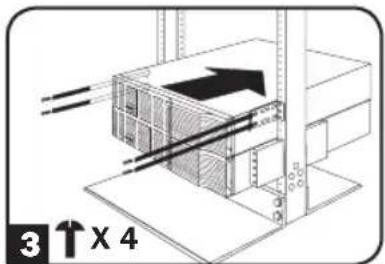

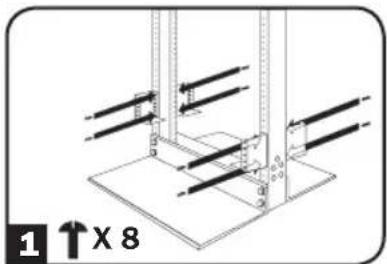

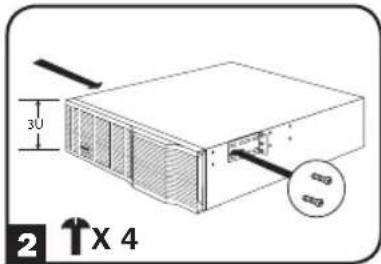

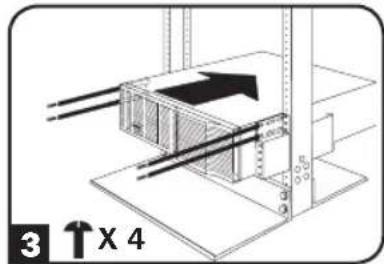

Montage à 2 supports (telecom)

Pour installer des blocs batteries à montage sur bâti sur des bâtis 2 postes, vous devez disposer d'un kit d'installation pour montage sur bâti 2 postes de Tripp Lite (modèle 2POSTRMKITWM ou 2POSTRMKITHD). Si votre unité est livrée sans ce kit, il est possible de le commander directement auprès. Reportez-vous aux illustrations ci-dessous pour découvrir les consignes d'installation spécifiques des blocs batteries 2U, 3U et 4U.

Important : ces illustrations présentent les configurations d'installation les plus fréquentes ; votre modèle peut être différent. Utilisez uniquement les avant-tous pour fixer les supports de montage sur les côtés du bloc batterie. Lors de l'installation des blocs batteries sur le bâti, assurez-vous que le poids de l'unité est uniformément réparti.

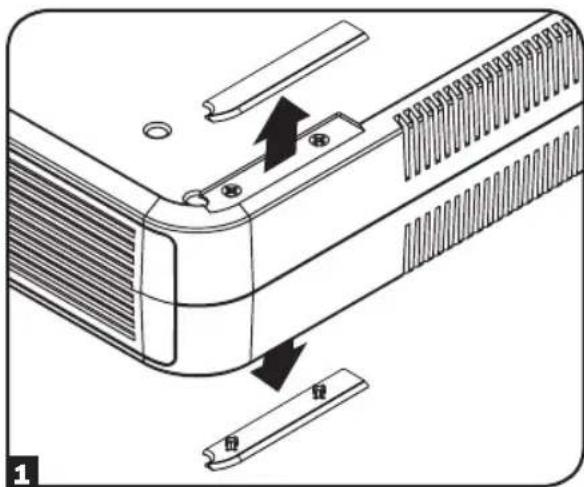

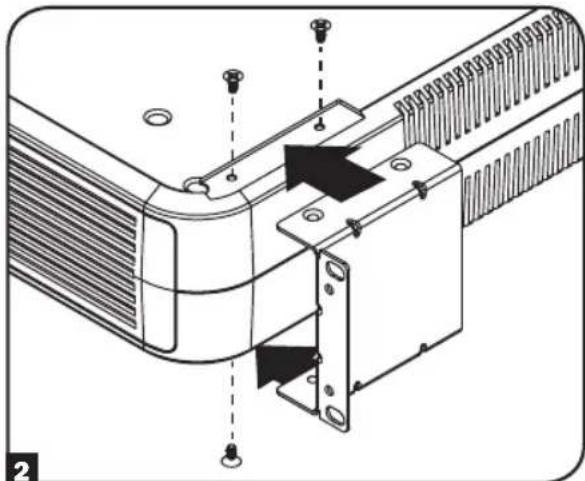

BP24V15RT2U montage à 4 montants

Pour installer le module de batteries externes BP24V15RT2U dans un bati à 4 montants, sterol les couvercles des trous de montage des cotés supérieur et inférieur du module de batteries 1. Pour installer le module de batteries dans un bati à 4 montants, fixer les oreilles de montage a chaque coté de l'onduleur en utilisant la quincaillerie incluse 2. Avec l'aide d'un assistant, soulever le module de batteries et le fixer à un bati standard avec la quincaillerie fournie par l'utilisateur 3.

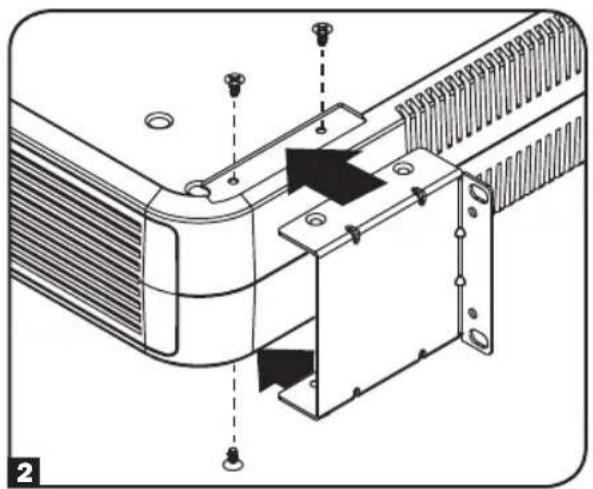

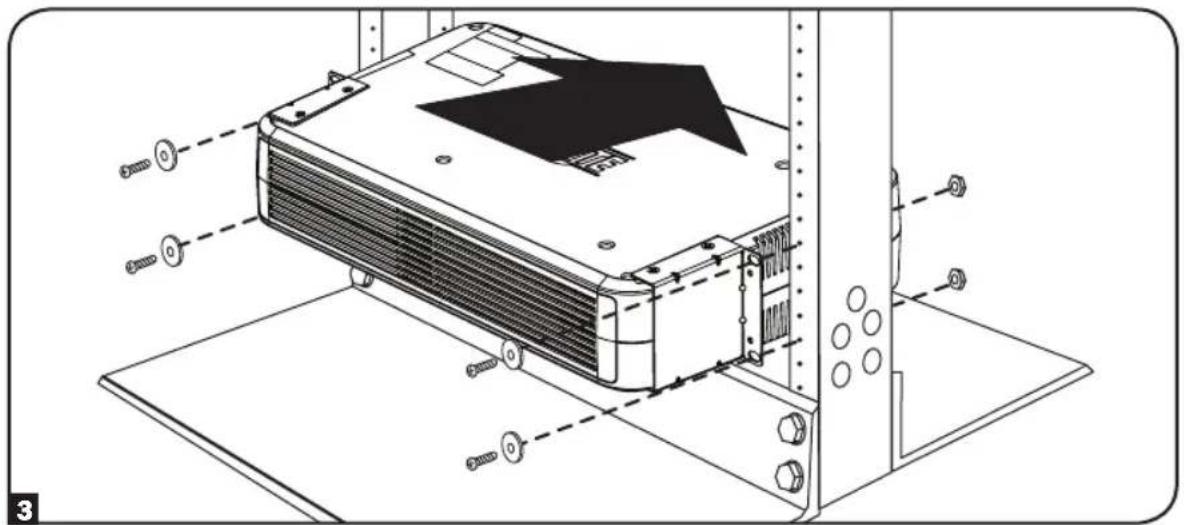

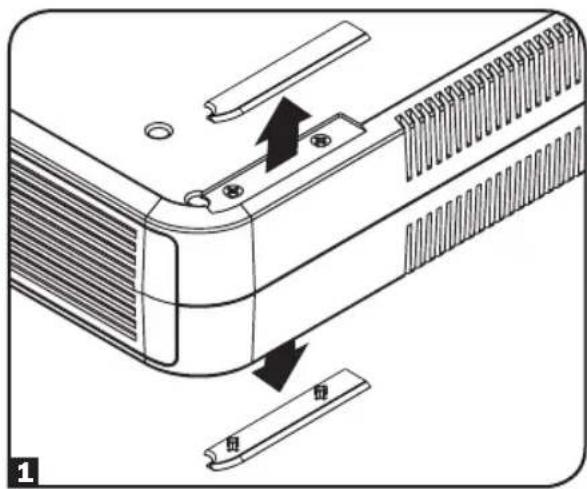

BP24V15RT2U montage à 2 montants

Pour installer le module de batteries externes BP24V15RT2U dans un bâti à 2 montants, stérer les couvercles des trous de montage des côtés supérieur et inférieur du module. 1. Fixer les oreilles de montage à chaque côté de l'onduleur en utilisant la quincaillerie incluse. 2. AVEC L'aide d'un assistant, soulever le module de batteries et le fixer à un bâti standard avec la quincaillerie fournie par l'utilisateur. 3.

Important : ces illustrations présentent les configurations d'installation les plus fréquentes ; votre modèle peut être différent. Utilisez uniquement les avant-trous pour fixer les supports de montage sur les côtés du bloc batterie. Lors de l'installation des blocs batteries sur le bâti, assurez-vous que le poids de l'unité est uniformément réparti.

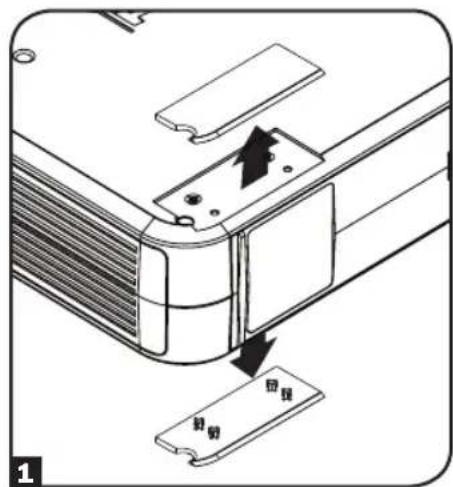

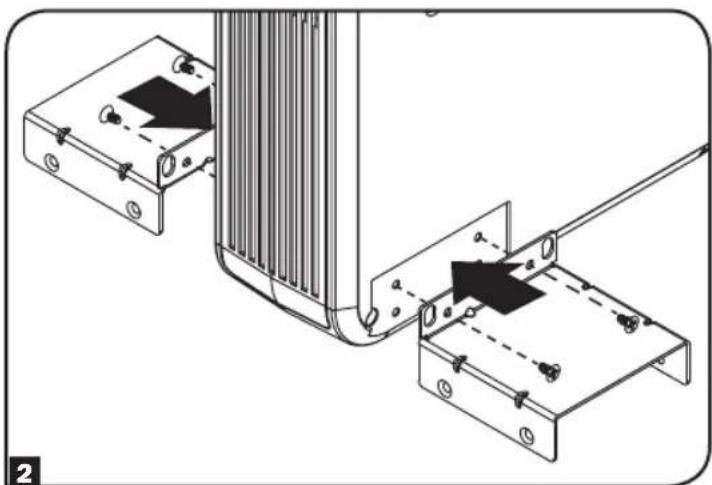

Montage (tour)

Certaines modèles de modules de batteries prennent en charge le montage en tour. Pour une stabilité accrue, Tripp Lite recommande d'utiliser le 2-9USTAND (vendu séparément). S'assurer que l'étiquette d'avertissement sur l'orientation des batteries n'est pas pointée vers le haut au moment d'installer le module de batterie en tour. Suivre les instructions inclues avec le 2-9USTAND pour terminer l'installation.

Le BP24V15RT2U sera logé dans une position en tour sans l'aide de la quincaillerie incluse. Pour une stabilité accrue, Tripp Lite recommande de retirer les couvercles des vis de chacun des côtés et de fixer la quincaillerie incluse. Dans l'une ou l'autre position, l'utilisateur doit déterminer l'aptitude de la quincaillerie et des procédures avant l'installation.

AVIS: Si les étiquettes d'avertissement sur l'orientation des batteries sont apposées sur les deux côtés du module de batteries, il ne peut prendre en charge que l'installation en bâti.

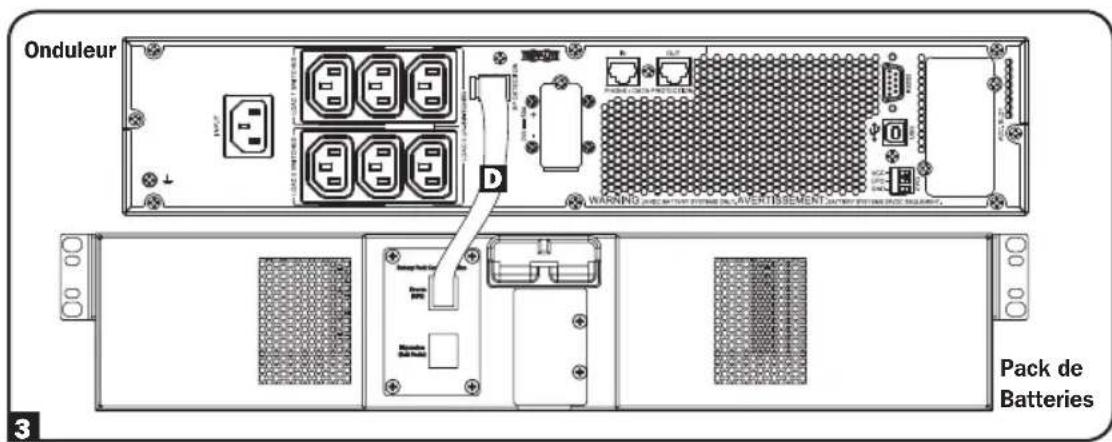

Connexion

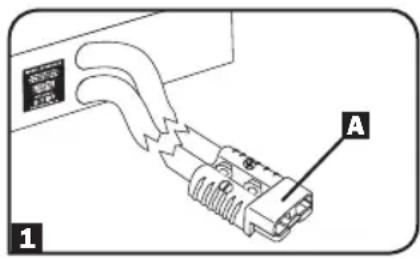

Les packs de batteries de sélection ont une prise polarisée A sur un cordon de sortie connecté en permanence au panneau arrière. Brancher simplement le cordon de sortie directement dans le connecteur de batterie externe de votre système d'alimentation continue sans coupure. (Voir le manuel de votre système d'alimentation continue sans coupure pour la description et l'emplacement du connecteur de batterie externe).

Remarque: Un seul de ces packs de batteries est en règle générale connecté à un système d'alimentation continue sans coupure à un moment. Pour un temps de fonctionnement plus long, utiliser un ou plusieurs packs de batteries Tripp Lite avec capacité de chainage.

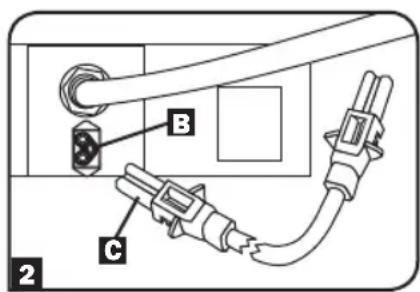

Certains modules de batteries comprennent une fonctionnalité de connexion en guirlande pour une durée de fonctionnement accrue. Pour brancher à un onduler, insérer une extrémité du câble attaché dans une prise à l'arrière du module de batteries et l'autre extrémité du câble dans le connecteur externe de la batterie de l'onduler. (Voir votre manuel de système d'alimentation continue sans coupure pour la description et l'emplacement)

du connecteur de batterie externe.) Pour connecter plusieurs packs de batteries à un seul système d'alimentation continue sans coupure afin d'obtenir une durée de fonctionnement beaucoup plus longue, connecter la sortie du premier pack de batteries au connecteur de batterie externe du système d'alimentation continue sans coupure, puis "chainer" les autres : connecter une prise entree/sortie sur le deuxième pack de batterie à une prise entree/sortie sur le premier, une prise sur le troisième à une prise sur le second, et ainsi de suite.

Remarque : Plusieurs rangées de packs de batteries assureront des durées de fonctionnement plus longues, mais nécessiteront aussi des temps de recharge plus longs.

Certains blocs de batteries comportent un port de détection de batterie externe sur le panneau arrière. Les blocs de batteries ne devraient être utilisés qu’avec des modèles d’onduleurs homologués qui offrent la même fonctionnalité. L’onduleur détectera automatiquement la batterie externe au moment de la connexion avec le câble de communication de la batterie D. Consulter le manuel de l’onduleur pour les modèles de bloc de batteries compatibles, les exigences de la configuration et les limites potentielles. Les blocs de batteries doivent être utilisés seulement avec les onduleurs préalablement en charge le câblage de détection de bloc de batteries (cette connexion n'est pas requise si l’onduleur ne prend pas en charge cette fonctionnalité).

Maintenance

Les packs de batteries ne nécessitant pas de maintenance, mais doivent rester secs en permanence. Eviter toute installation dans des lieux exposés à des hautes températures et/ou un degré d'humidité élevé. Les packs de batteries doivent rester complètement chargés en étant connectés à un système d'alimentation continue sans coupure actif, et non en condition d'épuisement. Les batteries laissées en condition decharge subiront une perte permanente de capacité.

Dépannage

Une rangée de fusibles se trouve à l'intérieur des packs de batteries. Si une surcharge ou un court-circuit se produit, un fusible s'ouvrira (fondu). Un pack de batteries avec un fusible fondu ne délivrera aucune tension de sortie pour toute charge. Un technicien qualifié doit remplacer les fusibles. Contacter l'Assistance Technique Clients Tripp Lite pour toutes informations complémentaires.

Remplacement de batterie interne

Les batteries dans les packs de batteries seront finalement usées et incapables d'assurer des temps d'alimentation de secours déquats. Les batteries doivent être remplacées seulement par le personnel d'entretien agréé en usine. Tripp Lite offre un programme d'échange aux clients Nord-Américains aux lieux où ils peuvent échanger des packs de batteries usés contre des neufs à un prix comparable à celui du remplacement de batterie individuelle. Pour plus de détails, visitez www.triplite.com/support.

Stockage

Déconnecter le câble d'alimentation électrique de votre pack de batterie avant le stockage. Si vous projetez de stocker votre pack de batteries pendant une longue période de temps, recharger complètement ses batteries tous les trois mois en le connectant à un système d'alimentation continue sans coupure qui est branché à une entrée CA pendant au moins 12 heures.

Entretien

Votre produit Tripp Lite est couvert par la garantie décrite dans ce manuel. Une variété de garanties prolongées et de programmes de service sur place sont également disponibles chez Tripp Lite. Pour plus de renseignements sur le service, visitez www. triplite. com/support. Avant de retourner votre produit pour entretien ou réparation, suivez les étapes suivantes :

1. Relisez les directives d'installation et de fonctionnement de ce manuel afin de vous assurer que le problème n'a pas pour origine une mauvaise lecture des directives.
2. Si le problème persiste, ne pas communiquer ou renvoyer le produit au vendeur. À la place, visitez www. triplite. com/support.
3. Si le problème nécessite une réparation, visitez www.triplite.com/support et cliquez sur le lien Product Returns (retour du produit). De cet endroit, vous pouvez demander un numéro d'autorisation de return de matériel (RMA) qui est exigé pour une réparation. Ce formulaire en ligne simple vous demandera le numéro de modèle et le numéro de série de votre unité ainsi que d'autres renseignements généraux concernant l'acheteur. Le numéro RMA, ainsi que les instructions concernant le transport vous seront acheminées par courriel. Tout dommage (direct, indirect, spécial ou fortuit) survenu au produit pendant le transport à Tripp Lite ou à un centre de service autorisé Tripp Lite est exclu de la garantie. Les produits expédiés à Tripp Lite ou à un centre de service autorisé doivent être prépayés. Inscrivez le numéro RMA sur le paquet. Si le produit est encore couvert par la garantie de deux ans, joindre une copie de votre facture d'achat. Retourner le produit pour réparation par un transporteur assuré à l'adresse qui vous a été donnée lorsque vous avez demandé le RMA.

Garantie limitée de 2 ans

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de deux (2) ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériaux ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'une MAUVAISÉT UTILISATION, D'UN ABUS OU D'UNE NÉLGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DÉCRITE DANS LE PRESENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES ÀLA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettant pas de limitations sur la durée d'une garantie implicite, et certains États ne permettant pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifique, et vous pouvez avoir d'autres droits qui varient selon la juridiction).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, ajusté et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis.

1111 W. 35th Street Chicago, IL 60609 USA • www.triplite.com/support
