Type de produit	Hub USB 3 ports avec Ethernet Gigabit et charge PD
Marque	Tripp Lite
Modèle	U4600033AGC (U460-003-3AG / U460-003-3AG-C / U460-003-3AGB-C)
Connecteurs d'entrée	1 x USB-C mâle (câble intégré), 1 x USB-C PD femelle
Connecteurs de sortie	3 x USB-A femelle, 1 x RJ45 femelle
Débit de transfert USB-A	Jusqu'à 5 Gbit/s (USB 3.2 Gen 1)
Débit Ethernet	10/100/1000 Mbit/s
Charge rapide USB-A	5 V, 1,5 A (7,5 W) - modèles -C uniquement
Charge USB-C PD	20 V, 3 A (60 W) - modèles -C uniquement
Alimentation	Via USB-C PD (entrée jusqu'à 20 V 3 A)
Température de fonctionnement	0 °C à 45 °C (32 °F à 113 °F)
Température de stockage	-10 °C à 70 °C (14 °F à 158 °F)
Humidité de fonctionnement	10 % à 85 % HR (sans condensation)
Humidité de stockage	5 % à 90 % HR (sans condensation)
Dimensions (estimées)	10 x 4 x 1,5 cm
Poids (estimé)	60 g
Fonction principale 1	Extension de 3 ports USB-A haute vitesse
Fonction principale 2	Port Ethernet Gigabit pour connexion réseau filaire
Fonction principale 3	Recharge rapide des périphériques via USB-A (7,5 W)
Fonction principale 4	Charge Pass-Through de l'hôte via USB-C PD (60 W)
Plug and Play	Oui, installation sans logiciel
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de liquides.
Sécurité	Utiliser dans un environnement sec. Ne pas exposer à l'eau ou à l'humidité.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Contacter le support Tripp Lite pour toute réparation.
Informations générales	Garantie limitée 3 ans. Conforme à la directive DEEE.

FOIRE AUX QUESTIONS - U4600033AGC Tripp Lite

Comment brancher le hub à mon ordinateur ?

Branchez simplement le câble USB-C intégré du hub sur un port USB-C de votre ordinateur. Aucun pilote n'est nécessaire, le hub est Plug and Play.

Le hub ne détecte pas mes périphériques USB, que faire ?

Vérifiez que le hub est correctement connecté à l'ordinateur. Essayez un autre port USB-C. Assurez-vous que le périphérique USB est compatible. Si le problème persiste, redémarrez l'ordinateur ou testez le hub sur un autre appareil.

Puis-je utiliser le hub pour recharger mon smartphone ?

Oui, les modèles -C disposent d'un port USB-A dédié à la recharge rapide, fournissant jusqu'à 5 V / 1,5 A (7,5 W). La recharge rapide (Quick Charge) n'est pas prise en charge.

Quelle est la vitesse de transfert maximale des ports USB ?

Les ports USB-A du hub prennent en charge des taux de transfert allant jusqu'à 5 Gbit/s, correspondant à la norme USB 3.2 Gen 1.

Comment utiliser le port Ethernet ?

Connectez un câble Ethernet (Cat5e/6) entre le port RJ45 du hub et votre réseau. Une connexion réseau s'établira automatiquement. Si ce n'est pas le cas, configurez manuellement les paramètres réseau de votre ordinateur.

Le hub fonctionne-t-il avec un ordinateur Mac ?

Oui, le hub est compatible avec les ordinateurs Mac dotés d'un port USB-C. Il fonctionne en Plug and Play sur macOS. Pour la configuration réseau, allez dans Préférences Système > Réseau.

Que faire si le hub n'est pas reconnu ?

Essayez de déconnecter et reconnecter le hub. Redémarrez l'ordinateur. Testez le hub sur un autre appareil. Si aucun résultat, le hub peut être défectueux ; contactez le support Tripp Lite.

Puis-je utiliser le hub pour recharger mon ordinateur portable ?

Oui, les modèles -C prennent en charge la charge Pass-Through via le port USB-C PD, avec une sortie jusqu'à 20 V / 3 A (60 W). Branchez le chargeur de l'ordinateur sur le port USB-C PD du hub.

Le port USB-C PD est-il compatible avec tous les chargeurs ?

Le port USB-C PD accepte une entrée jusqu'à 20 V / 3 A (60 W). Il est compatible avec la plupart des chargeurs USB-C PD, mais la puissance fournie dépend du chargeur. Ne supporte pas la charge rapide (Quick Charge).

Quelle est la garantie du produit ?

Le produit bénéficie d'une garantie limitée de 3 ans contre les défauts de matériel et de fabrication. Pour toute réclamation, consultez le site Tripplite.Eaton.com/support avant de retourner le produit.

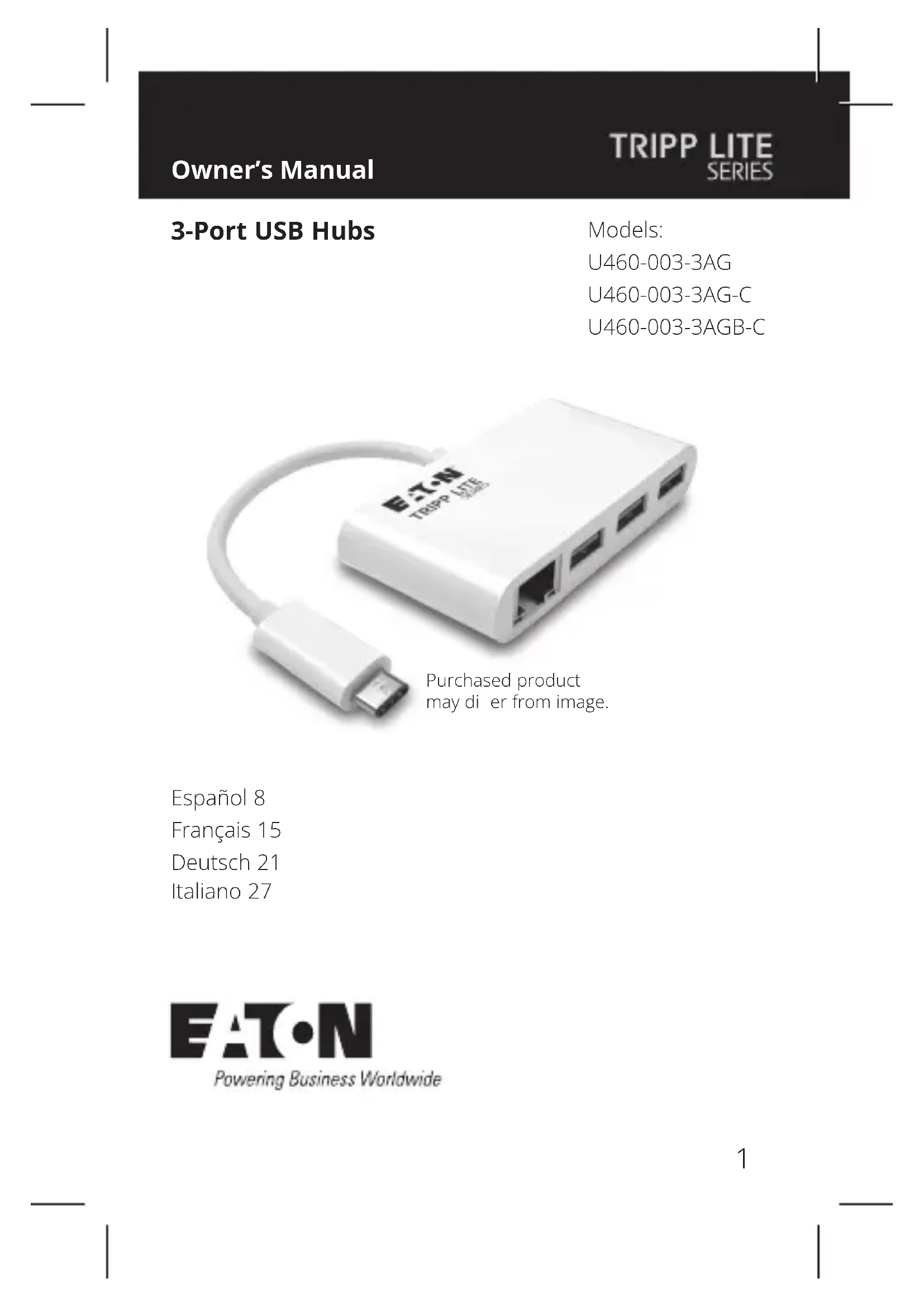

MODE D'EMPLOI U4600033AGC Tripp Lite

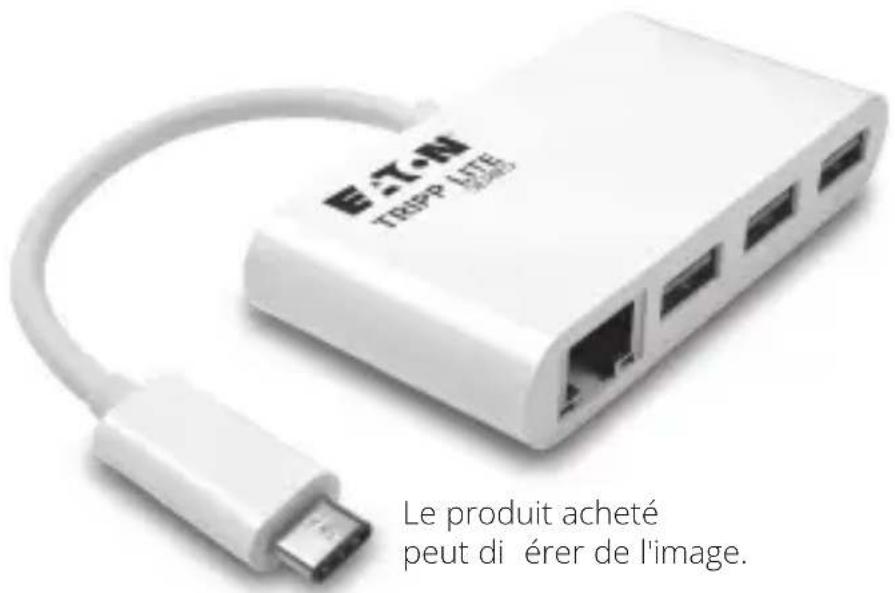

Concentrateurs USB à 3 ports

Modèles :

U460-003-3AG

U460-003-3AG-C

U460-003-3AG-C

Contenu de l'emballage

• U460-003-3AG, U460-003-3AG-C, ou U460-003-3AGB-C
• Manuel d'utilisation

Accessoires disponibles en option

• Câbles de brassage anti-coupure Cat6 Gigabit série N201
• Câbles pour périphériques A/B USB 3.2 Série U322
• Câbles pour périphériques USB 3.2 Micro-B Série U326
• Cable USB 3.2 Gen 1 USB-C (M/M) U420-003, 3 pi.

Caractéristiques du produit

• Le design portable avec câble intégré est parfait pour les voyages et le rangement dans une sacqué d'ordinateur portable.
• Les ports du hub USB-A prennant en charge des taux de transfert de données allant jusqu'à 5 Gbit/s
• Le port USB-A dédié à la recharge rapide permet de recharger les smartphones et autres appareils mobiles jusqu'à 5 V 1,5 A (7,5 W) (U460-003-3AG-C et U460-003-3AGB-C uniquement).
• Le port Ethernet prend en charge des vitesses de réseau réelles de 10/100/1000 Mbit/s.
• Le port USB-C PD prend en charge une alimentation/ sortie de 20 V 3 A (60 W) pour charger l'appareil hôte (U460-003-3AG-C et U460-003-3AGB-C uniquement).

Caractéristiques du produit

• Fonctionnement Plug-and-Play sans logiciels pour une installation facile et immédiate

Installation

Remarque : lorsque l'appareil est connecté au port USB-C de votre ordinateur et à un réseau via le câblage Cat5e/6, une connexion réseau est automatiquement établie. Si aucune connexion n'est établie, vous pouvez en établir une manuellement en allant sur la page des paramètres réseau de votre ordinateur. Par exemple, sur un Mac, vous devez vous rendre dans la section Réseau dans Préférences Système, cliquer sur le bouton "M'assister" pour accéder à l'assistant de configuration du Réseau, puis suivre les instructions pour établir une connexion.

1. Branchez le connecteur USB-C de l'ordinateur au port USB-C de votre ordinateur portable, tablette ou autre appareil.
2. Connectez jusqu'à trois périphériques USB aux ports du concentrateur USB-A de l'appareil.
3. Connectez le port RJ45 de l'appareil à un réseau à l'aide d'un câble UTP (tel que N201-Series Cat6).
4. Chargez et allumez votre appareil hôte en connectant son chargeur mural AC au port USB-C PD de l'adaptateur (U460-003-3AG-C et U460-003-3AGB-C uniquement).

Remarque: le port USB-C PD ne permet pas d'accéder à la recharge rapide (QC).

Caractéristiques

Connecteurs d'entrée
USB USB-C (mâle)
Chargement USB-C (femelle)
Connecteurs de sortie
USB-A:3 USB-A(femelle)
Ethernet RJ45 (femelle):
Environnement
Température de fonctionnement	0 °C à 45 °C (32 °F à 113 °F)
Taux d'humidité en fonctionnement	10 % à 85 % RH, sans condensation
Température de stockage	-10 °C à 70 °C (14 °F à 158 °F)
Humidité de stockage	5 % à 90 % RH, sans condensation
Exigences en matière d'alimentation
Port de charge USB-C PD*	Prend en charge une entrée pouvant atteindre 20 V 3 A (60 W)
Port de charge USB-A*	Fournit une sortie pouvant atteindre 5 V 1,5 A (7,5 W)

• U460-003-3AG-C et U460-003-3AGB-C uniquement

Garantie limitee de 3 ans

Nous garantissons que nos produits sont exempts de défauts matériels et de fabrication pendant une période de trois (3) ans à compter de la date d'achat initiale. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Triplite. Eaton. com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRESENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTS DE VALEUR MARCHANDE ET D'APTITUDE À UN BUT PARTICULIER. Certains états ne permettent ni la limitation ni l'exclusion de garanties implicites; ainsi, les limitations ou exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à l'acquéréur.

SAUF DANS LES CAS PREVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPEÇIAUX, ACCESSOIRES OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI NOUS AVONS ETÉ INFORMÉS DE LA POSSIBILITE DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de profits ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.

Informations de conformité à la DEEE pour les clients et les recycleurs (union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à :

• envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre);
• renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie.

Eaton mène une politique d'amélioration continue. Les caractéristiques peuvent être modifiées sans préavis.
