U4600033AGBC - Hub USB Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hub USB (concentrateur USB) avec ports USB-A, Ethernet et USB-C PD
Références	U460-003-3AG, U460-003-3AG-C, U460-003-3AGB-C
Connecteur d'entrée	USB-C mâle (intégré)
Ports de sortie	3 ports USB-A femelles, 1 port Ethernet RJ45 femelle, 1 port USB-C PD femelle
Débit USB-A	Jusqu'à 5 Gbit/s (USB 3.2 Gen 1)
Charge rapide USB-A	5 V, 1,5 A (7,5 W) sur modèles -C
Charge USB-C PD	20 V, 3 A (60 W) sur modèles -C
Réseau Ethernet	10/100/1000 Mbps
Alimentation	Par USB-C hôte ; optionnellement via chargeur USB-C PD (20V 3A) sur modèles -C
Température de fonctionnement	0 °C à 45 °C
Humidité de fonctionnement	10 % à 85 % HR sans condensation
Température de stockage	-10 °C à 70 °C
Humidité de stockage	5 % à 90 % HR sans condensation
Garantie	3 ans limitée
Plug and Play	Oui, sans installation de pilotes
Design	Portable avec câble intégré
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Conforme aux normes en vigueur
Réparabilité	Non réparable par l'utilisateur

FOIRE AUX QUESTIONS - U4600033AGBC Tripp Lite

Comment installer le hub USB Tripp Lite U4600033AGBC ?

Branchez le connecteur USB-C du hub à un port USB-C de votre ordinateur. Connectez jusqu'à trois périphériques USB aux ports USB-A. Pour Ethernet, reliez le port RJ45 à un réseau avec un câble Cat5e/6. Sur les modèles -C, vous pouvez brancher un chargeur USB-C PD pour alimenter l'hôte.

Quels appareils sont compatibles avec ce hub ?

Le hub est compatible avec tout ordinateur, tablette ou smartphone doté d'un port USB-C prenant en charge le mode USB 3.0 minimum. Il fonctionne avec Windows, macOS, Chrome OS, Linux et Android.

Quelle est la vitesse de transfert des ports USB-A ?

Les ports USB-A supportent des débits de transfert jusqu'à 5 Gbit/s (USB 3.2 Gen 1). Ils sont rétrocompatibles avec les périphériques USB 2.0 et 1.1.

Puis-je recharger mon smartphone via le hub ?

Oui, sur les modèles U460-003-3AG-C et U460-003-3AGB-C, l'un des ports USB-A offre une charge rapide à 5 V, 1,5 A (7,5 W). Sur le modèle standard, les ports USB-A ne fournissent qu'une charge standard.

Le hub prend-il en charge la charge d'un ordinateur portable ?

Oui, sur les modèles -C, le port USB-C PD accepte une alimentation entrante de 20 V, 3 A (60 W) pour recharger l'ordinateur portable connecté. Néanmoins, la fonction de charge rapide (Quick Charge) n'est pas prise en charge.

Comment connecter le hub à un réseau Ethernet ?

Utilisez un câble Ethernet (Cat5e/6) pour relier le port RJ45 du hub à votre routeur ou prise murale. Une fois branché à l'ordinateur via USB-C, la connexion réseau s'établit automatiquement en Plug-and-Play.

Que faire si aucune connexion réseau n'est établie après branchement ?

Configurez manuellement la connexion réseau dans les paramètres de votre ordinateur. Par exemple sur macOS : allez dans Préférences Système > Réseau, cliquez sur Assister et suivez l'assistant de configuration. Sur Windows, vérifiez les paramètres DHCP.

Quelle est la garantie du produit ?

Tripp Lite offre une garantie limitée de 3 ans à compter de la date d'achat, couvrant les défauts matériels et de fabrication. Pour retourner un produit, contactez le support avant envoi.

Le hub est-il compatible avec les ordinateurs Mac et Windows ?

Oui, le hub fonctionne sans pilote supplémentaire sur Windows, macOS, Chrome OS, Linux et autres systèmes dotés de pilotes USB et Ethernet standards.

Puis-je utiliser le hub pour alimenter mon ordinateur portable via USB-C PD ?

Oui, sur les modèles -C, branchez un chargeur USB-C PD (jusqu'à 60 W) sur le port USB-C PD du hub. L'ordinateur portable connecté sera alors chargé tout en utilisant les autres ports du hub.

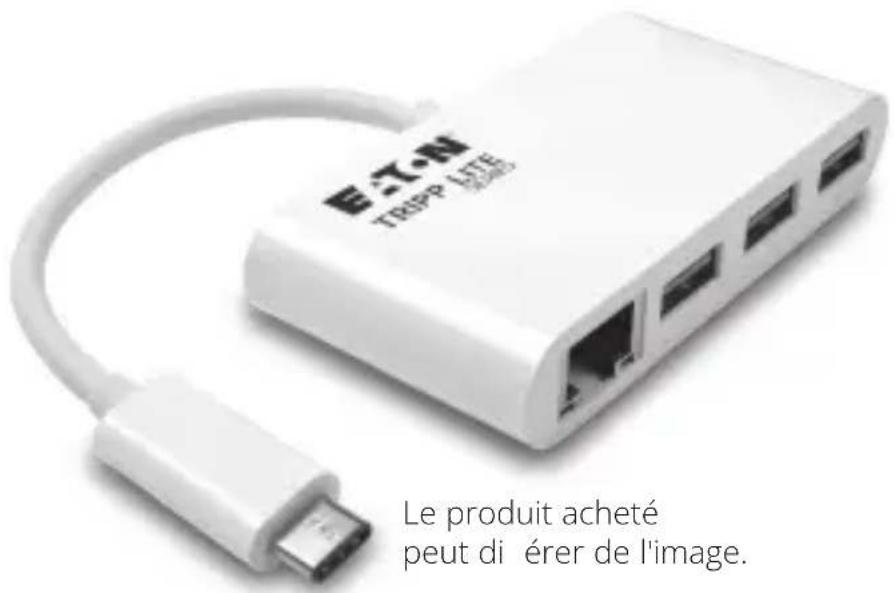

MODE D'EMPLOI U4600033AGBC Tripp Lite

Concentrateurs USB à 3 ports

Modèles :

U460-003-3AG

U460-003-3AG-C

U460-003-3AG-C

Contenu de l'emballage

• U460-003-3AG, U460-003-3AG-C, ou U460-003-3AGB-C
• Manuel d'utilisation

Accessoires disponibles en option

• Câbles de brassage anti-coupure Cat6 Gigabit série N201
• Câbles pour périphériques A/B USB 3.2 Série U322
• Câbles pour périphériques USB 3.2 Micro-B Série U326
• Cable USB 3.2 Gen 1 USB-C (M/M) U420-003, 3 pi.

Caractéristiques du produit

• Le design portable avec câble intégré est parfait pour les voyages et le rangement dans une sacoche d'ordinateur portable.
• Les ports du hub USB-A prenant en charge des taux de transfert de données allant jusqu'à 5 Gbit/s
• Le port USB-A dédié à la recharge rapide permet de recharger les smartphones et autres appareils mobiles jusqu'à 5 V 1,5 A (7,5 W) (U460-003-3AG-C et U460-003-3AGB-C uniquement).
• Le port Ethernet prend en charge des vitesses de réseau réelles de 10/100/1000 Mbit/s.
• Le port USB-C PD prend en charge une alimentation/ sortie de 20 V 3 A (60 W) pour charger l'appareil hôte (U460-003-3AG-C et U460-003-3AGB-C uniquement).

Caractéristiques du produit

• Fonctionnement Plug-and-Play sans logiciels pour une installation facile et immédiate

Installation

Remarque: lorsque l'appareil est connecté au port USB-C de votre ordinateur et à un réseau via le cable Cat5e/6, une connexion réseau est automatiquement établie. Si aucune connexion n'est établie, vous pouvez en établir une manuellement en allant sur la page des paramètres réseau de votre ordinateur. Par exemple, sur un Mac, vous devez vous rendre dans la section Réseau dans Préférences Système, cliquer sur le bouton "M'assister" pour accéder à l'assistant de configuration du Réseau, puis suivre les instructions pour établir une connexion.

1. Branchez le connecteur USB-C de l'ordinateur au port USB-C de votre ordinateur portable, tablette ou autre appareil.
2. Connectez jusqu'à trois périphériques USB aux ports du concentrateur USB-A de l'appareil.
3. Connectez le port RJ45 de l'appareil à un réseau à l'aide d'un câble UTP (tel que N201-Series Cat6).
4. Chargez et allumez votre appareil hôte en connectant son chargeur mural AC au port USB-C PD de l'adaptateur (U460-003-3AG-C et U460-003-3AGB-C uniquement).

Remarque: le port USB-C PD ne permet pas d'accéder à la recharge rapide (QC).

Caractéristiques

Connecteurs d'entrée
USB USB-C (mâle)
Chargement USB-C (femelle)
Connecteurs de sortie
USB-A:3 USB-A(femelle)
Ethernet RJ45 (femelle):
Environnement
Température de fonctionnement	0 °C à 45 °C (32 °F à 113 °F)
Taux d'humidité en fonctionnement	10 % à 85 % RH, sans condensation
Température de stockage	-10 °C à 70 °C (14 °F à 158 °F)
Humidité de stockage	5 % à 90 % RH, sans condensation
Exigences en matière d'alimentation
Port de charge USB-C PD*	Prend en charge une entrée pouvant atteindre 20 V 3 A (60 W)
Port de charge USB-A*	Fournit une sortie pouvant atteindre 5 V 1,5 A (7,5 W)

• U460-003-3AG-C et U460-003-3AGB-C uniquement

Garantie limitée de 3 ans

Nous garantissons que nos produits sont exempts de défauts matériels et de fabrication pendant une période de trois (3) ans à compter de la date d'achat initiale. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Triplite. Eaton. com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRESENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTS DE VALEUR MARCHANDE ET D'APTITUDE À UN BUT PARTICULIER. Certains états ne permettent ni la limitation ni l'exclusion de garanties implicites; ainsi, les limitations ou exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à l'acquéréur.

SAUF DANS LES CAS PREVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPEÇIAUX, ACCESSOIRES OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI NOUS AVONS ETÉ INFORMÉS DE LA POSSIBILITE DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de profits ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.

Informations de conformité à la DEEE pour les clients et les recycleurs (union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à :

• envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre);
• renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie.

Eaton mène une politique d'amélioration continue. Les caractéristiques peuvent être modifiées sans préavis.

Eaton est une marque posée.

© 2023 Eaton

Tous droits réservés.

Publication n°

23-08-178/

93-3745_REV

Aout 2023
