DMBB230V - Chargeur de batterie Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Marque	Tripp Lite
Modèle	DMBB230V
Type de produit	Chargeur de batterie / Module de puissance
Tension d'entrée CA	230 VCA
Tension d'entrée CC	12 VCC (batterie au plomb-acide scellée AGM)
Capacité batterie recommandée	33 Ah à 66 Ah (AGM 12 V)
Courant de charge	12 A
Puissance de sortie CA maximale	400 VA / 300 W
Seuil de déconnexion basse tension	Environ 10,5 V
Tension minimale de démarrage	9,6 V (batterie considérée défectueuse en dessous)
Connecteurs	Entrée IEC, sortie IEC, CC Anderson, USB, RJ45 (COMM1/COMM2)
Fusible externe requis (entrée CA)	3 A à 5 A (modèle 230 V)
Fusible externe requis (batterie)	40 A à 50 A de type automobile (sur câble positif)
Section de câble recommandée (batterie)	8 AWG, longueur < 76,2 cm
Liaison négative batterie-châssis	Fil court < 45,72 cm, calibre min. 16 AWG
Montage	Quatre inserts 8-32 filetés, orientation libre
Dégagement ventilation	Au moins 1,27 cm autour des évents
Protection contre la poussière	Déflecteur recommandé pour entrée d'air à 15,24 cm du sol
Interface utilisateur à distance	Nécessite deux câbles CAT-5 (COMM1 et COMM2)
Affichage capacité batterie	Via USB et voyant DEL sur interface distante
Initialisation du rapport de capacité	Charge complète d'au moins 4 heures après connexion
Sécurité	Fusibles internes non remplaçables ; protection inversion polarité (via liaison)
Utilisation prévue	Chariots d'hôpital et applications nécessitant onduleur/chargeur

FOIRE AUX QUESTIONS - DMBB230V Tripp Lite

Quel type de batterie utiliser avec le DMBB230V ?

Utiliser une batterie au plomb-acide scellée de type AGM (absorbed glass mat) de 12 V, avec une capacité de 33 Ah à 66 Ah.

Quel est le courant de charge du DMBB230V ?

Le courant de charge est de 12 A. Cette valeur est adaptée aux batteries de 33 à 66 Ah.

Comment installer un fusible externe sur l'entrée CA ?

Pour le modèle 230 V, installer un fusible ou disjoncteur de 3 A à 5 A sur l'entrée de tension CA afin de protéger les fusibles internes.

Quelle taille de câble utiliser pour la connexion batterie ?

Utiliser un câble de 8 AWG avec une longueur inférieure à 76,2 cm pour limiter la chute de tension à moins de 0,1 V.

Pourquoi faut-il une liaison entre la borne négative de la batterie et le boîtier ?

Cette liaison (fil court < 45,72 cm, min. 16 AWG) prévient les dommages internes en cas de polarité inversée ou de contact accidentel du positif avec le boîtier.

Comment connecter l'interface utilisateur à distance ?

Connecter deux câbles CAT-5 entre les prises COMM1 du module et de l'interface, et de même pour COMM2. Ne pas inverser les câbles.

Que signifie le seuil de déconnexion basse tension ?

Le module déconnecte la charge de la batterie lorsque sa tension descend à environ 10,5 V pour protéger la batterie d'une décharge excessive.

Pourquoi le module ne démarre-t-il pas ?

Le module ne se met pas sous tension si la tension de la batterie est inférieure à 9,6 V. Dans ce cas, la batterie est considérée défectueuse.

Comment initialiser l'indicateur de capacité batterie ?

Après avoir connecté une batterie neuve, effectuer une charge complète d'au moins 4 heures pour calibrer l'affichage du % de capacité.

Quelles sont les précautions de ventilation ?

Laisser un espace libre d'au moins 1,27 cm autour des évents. À l'extrémité du ventilateur, prévoir un déflecteur pour que l'entrée d'air soit à au moins 15,24 cm du sol.

MODE D'EMPLOI DMBB230V Tripp Lite

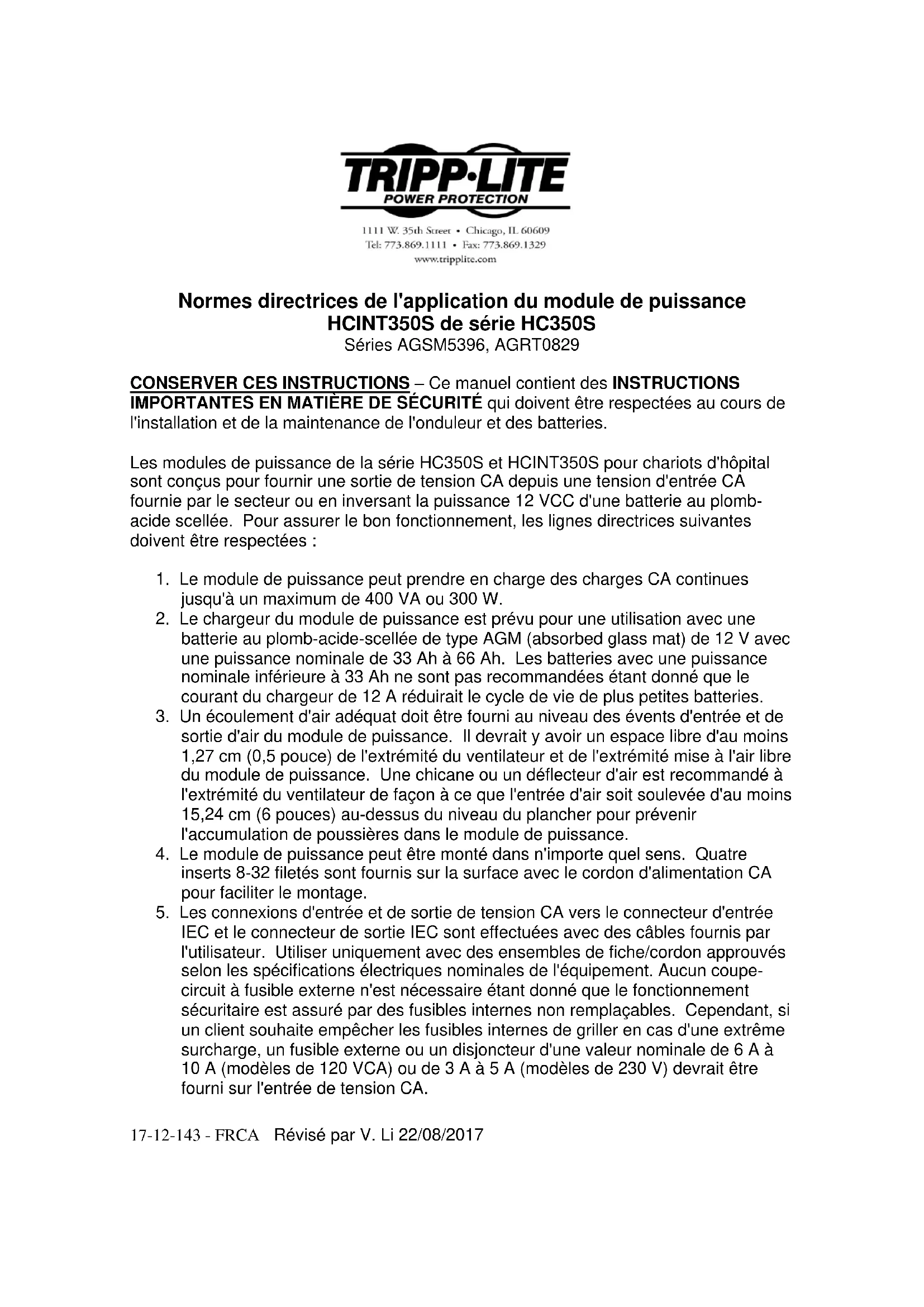

Normes directrices de l'application du module de puissance HCINT350S de série HC350S

Séries AGSM5396, AGRT0829

CONSERVER CES INSTRUCTIONS – Ce manuel contient des INSTRUCTIONS IMPORTANTES EN MATIÈRE DE SÉCURITÉ qui doivent être respectées au cours de l'installation et de la maintenance de l'onduleur et des batteries.

Les modules de puissance de la série HC350S et HCINT350S pour chariots d'hôpital sont conçus pour fournir une sortie de tension CA depuis une tension d'entrée CA fournie par le secteur ou en inversant la puissance 12 VCC d'une batterie au plomb-acide scellée. Pour assurer le bon fonctionnement, les lignes directrices suivantes doivent être respectées :

1. Le module de puissance peut prendre en charge des charges CA continues jusqu'à un maximum de 400 VA ou 300 W.
2. Le chargeur du module de puissance est prévu pour une utilisation avec une batterie au plomb-acide-scellée de type AGM (absorbed glass mat) de 12 V avec une puissance nominale de 33 Ah à 66 Ah. Les batteries avec une puissance nominale inférieure à 33 Ah ne sont pas recommandées étant donné que le courant du chargeur de 12 A réduirait le cycle de vie de plus petites batteries.
3. Un écoulement d'air adéquat doit être fourni au niveau des évents d'entrée et de sortie d'air du module de puissance. Il devrait y avoir un espace libre d'au moins 1,27 cm (0,5 pouce) de l'extrémité du ventilateur et de l'extrémité mise à l'air libre du module de puissance. Une chicane ou un déflecteur d'air est recommandé à l'extrémité du ventilateur de façon à ce que l'entrée d'air soit soulevée d'au moins 15,24 cm (6 pouces) au-dessus du niveau du plancher pour prévenir l'accumulation de poussières dans le module de puissance.
4. Le module de puissance peut être monté dans n'importe quel sens. Quatre inserts 8-32 filetés sont fournis sur la surface avec le cordon d'alimentation CA pour faciliter le montage.
5. Les connexions d'entrée et de sortie de tension CA vers le connecteur d'entrée IEC et le connecteur de sortie IEC sont effectuées avec des câbles fournis par l'utilisateur. Utiliser uniquement avec des ensembles de fiche/cordon approuvés selon les spécifications électriques nominales de l'équipement. Aucun coupe-circuit à fusible externe n'est nécessaire étant donné que le fonctionnement sécuritaire est assuré par des fusibles internes non remplaçables. Cependant, si un client souhaite empêcher les fusibles internes de griller en cas d'une extrême surcharge, un fusible externe ou un disjoncteur d'une valeur nominale de 6 A à 10 A (modèles de 120 VCA) ou de 3 A à 5 A (modèles de 230 V) devrait être fourni sur l'entrée de tension CA.

TRIPP·LITE POWER PROTECTION

1111 W. 35th Street • Chicago, IL 60609

Tel: [phone] • Fax: [phone]

www.tripplite.com

1. L'entrée de 12 V des batteries est conçue avec un câble fourni par l'utilisateur au connecteur CC Anderson sur le module de puissance. La bonne polarité doit être observée. La taille de câble recommandée est 8 AWG pour faire en sorte que la chute de tension dans le câble soit inférieure à 0,1 V. La longueur du câble entre la batterie et le module de puissance doit être inférieure à 76,2 cm (30 po). Un fusible de style automobile de 40 A à 50 A fourni par l'utilisateur est requis dans le câble positif de la batterie (à 45,72 cm (18 pouces) ou moins de la borne positive de la batterie).
2. Une liaison supplémentaire est nécessaire pour raccorder la borne négative de la batterie au boîtier du module de puissance. Le fil (ou le cadre en métal du chariot) doit être court (inférieur à 45,72 cm (18 po) et de préférence du même calibre que les autres files de la batterie (bien qu'un calibre minimum de 16 AWG soit acceptable). Cette connexion de liaison est nécessaire pour prévenir les dommages internes au niveau du module de puissance en cas de connexions à polarité inversée accidentelles ou de connexions accidentelles entre le fil positif de la batterie et le boîtier du module de puissance.
3. Un module d'interface utilisateur à distance doit être connecté au module de puissance en utilisant deux câbles CAT-5. Les prises COMM1 doivent être connectées ensemble et les prises COMM2 doivent être connectées ensemble. Si les câbles ne sont pas connectés ou s'ils sont intervertis, le module de puissance ne fonctionnera pas. L'interface utilisateur à distance peut être une interface utilisateur à distance Tripp Lite ou une interface utilisateur à distance conçue par l'utilisateur qui répond aux caractéristiques techniques de Tripp Lite.
4. Le module de puissance inclut une fonction de seuil de sectionnement bas qui éliminera toute charge sur la batterie lorsque la batterie est à plat. Le seuil de sectionnement bas est d'environ 10,5 V pour assurer un cycle de vie optimal de la batterie. Si d'autres charges CC sont présentes dans le système, elles doivent inclure leur propre fonction de seuil de sectionnement bas afin de prévenir d'endommager la batterie en raison d'une décharge excessive.
5. Le module de puissance ne se mettra pas sous tension à moins qu'il ne soit raccordé à une batterie dont la tension est supérieure à 9,6 V. Si la tension de la batterie est inférieure à 9,6 V, elle est considérée défectueuse et le chargeur est inhibé afin de prévenir tout dégazement possible de la batterie.
6. Le module de puissance rapporte le % de capacité de la batterie par le biais de son port USB. Ces données sont plus précises lorsqu'une batterie au plomb-acide scellée de type AGM (absorbed glass mat) avec une puissance nominale de 55 Ah est utilisée. Des batteries ayant une capacité autre peuvent être utilisées, mais la précision du rapport sur le % de la capacité de la batterie sera réduite.
7. Après avoir raccordé une batterie au module de puissance, le module de puissance devrait pouvoir charger la batterie jusqu'au maximum de sa capacité afin d'initialiser le rapport sur le % de capacité de la batterie et le voyant à DEL

TRIPP·LITE POWER PROTECTION

1111 W. 35th Street • Chicago, IL 60609

Tel: [phone] • Fax: [phone]

www.tripplite.com

du % de capacité de la batterie (sur l'interface utilisateur à distance). Cela prendra au moins 4 heures, mais avec une batterie neuve. Le rapport sur le % de capacité de la batterie et le voyant à DEL ne seront exacts qu'une fois la charge initiale complétée. Après l'initialisation, le module de puissance indiquera correctement le % de capacité de la batterie, car la batterie est déchargée et chargée à plusieurs reprises. Toutefois, chaque fois que la batterie est remplacée, l'initialisation devra être répétée.
