Type de produit	Extendeur/répéteur HDMI sur câble Cat6
Modèle	Tripp Lite B127A-002-BH
Fonction principale	Prolonge et divise un signal audio/vidéo 4K vers deux écrans jusqu'à 70 m (230 pi) sur câblage Cat6 24 AWG
Résolution maximale	4K x 2K (3 840 x 2 160) @ 60 Hz (HDMI 2.0) avec sous-échantillonnage 4:4:4
Formats HDR	Prend en charge le HDR (grande gamme dynamique)
Compatibilité HDCP	Conforme HDCP 2.2
Audio pris en charge	Audio numérique 7.1 canaux non compressé, Dolby TrueHD
Technologie d'alimentation	Alimentation par câble (PoC) depuis le coupleur vers les récepteurs ; adaptateur secteur externe inclus
Alimentation externe	5 V DC (adaptateur secteur fourni)
Distance maximale	70 m (230 pi) à 4K/60 Hz avec câble Cat6 24 AWG
Connecteurs	1 entrée HDMI, 2 sorties RJ45 (Cat6), alimentation CC
Montage	Quincaillerie de montage incluse pour montage mural, en bâti 19" ou sur poteau
Dimensions (approx.)	12,7 x 8,9 x 2,5 cm
Poids (approx.)	0,2 kg
Température de fonctionnement	0 °C à 40 °C (estimation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits chimiques
Sécurité	Utiliser dans un endroit sec et bien ventilé ; ne pas exposer à l'humidité
Pièces détachées et réparabilité	Récepteurs optionnels vendus séparément (B127A-1A0-BH, B127A-1P0-PH, etc.) ; réparation par service agréé
Informations générales	Garantie limitée 1 an ; aucun logiciel ou pilote requis

FOIRE AUX QUESTIONS - B127A002BH Tripp Lite

Quelle est la distance maximale de transmission ?

Le B127A-002-BH peut transmettre un signal 4K/60 Hz jusqu'à 70 m (230 pi) sur un câble Cat6 24 AWG.

Prend-il en charge la résolution 4K à 60 Hz ?

Oui, il supporte une résolution 4K x 2K (3840x2160) @ 60 Hz avec sous-échantillonnage 4:4:4.

Faut-il une alimentation externe pour les récepteurs ?

Non, grâce à la technologie PoC (Power over Cable), l'alimentation est fournie par le coupleur via le câble Cat6.

Quels récepteurs sont compatibles avec ce coupleur ?

Il est compatible avec les récepteurs de la série B127A, comme le B127A-1A0-BH, B127A-1P0-PH et B127A-1A0-FH (vendus séparément).

Puis-je utiliser un câble HDMI standard ?

Oui, mais pour une performance optimale en 4K/60 Hz, utilisez un câble HDMI 2.0 haute vitesse (ex. série P569 ou P568 de Tripp Lite) de moins de 4,5 m.

Le montage mural est-il possible ?

Oui, des supports de montage sont inclus pour une installation murale, en bâti 19 pouces ou sur poteau.

Quels formats audio sont supportés ?

Le dispositif supporte l'audio numérique 7.1 canaux non compressé et Dolby TrueHD.

Est-il compatible avec le HDR ?

Oui, il prend en charge la grande gamme dynamique (HDR) pour une meilleure précision des couleurs.

Puis-je cascader plusieurs coupleurs ?

Oui, vous pouvez connecter en cascade un autre coupleur B127A-002-BH, B127A-004-BH ou B127A-008-BH via le port HDMI local (pour modèles avec port local).

La garantie est-elle incluse ?

Oui, l'appareil bénéficie d'une garantie limitée d'un an contre les vices de matériaux et de fabrication.

MODE D'EMPLOI B127A002BH Tripp Lite

Trousses de coupleur HDMI sur CAT6, 4K/60 Hz

Modèles de coupleurs : B127A-002-BH, B127A-004-BH, B127-008-BH

Modèles de trousse de coupleur et de récepteur : B127A-002-BHPH2, B127A-004-BHPH3

TRIPP·LITE

1111 W. 35th Street, Chicago, IL 60609 USA • triplite.com/support Droits d'auteur © 2022 Tripp Lite. Tous droits réservés.

Contenu de l'emballage

	Alimentation externe	Quincaillerie de montage (O/N)	Câble pour accessoires HDMI
B127A-002-BH O O	N
B127A-002-BHPH2	O O N
B127A-004-BH O O	O
B127A-004-BHPH3	O O O
B127A-008-BH O O	N

Tout

• Prolonge des signaux audio et vidéo 4K jusqu'à 92,9 m (230 pi) de distance vers un écran HDMI
• Prend en charge des résolutions vidéo jusqu'à 4K x 2K (3 840 x 2 160) @ 60 Hz, comme spécifié dans HDMI 2.0, avec sous-échantillonnage de la chrominance 4:4:4
• Permet la transmission des signaux à grande gamme dynamique (HDR) pour une précision des couleurs accrue
• Conforme aux normes HDCP 2.2
• La technologie d'alimentation par câble (PoC) fournit l'alimentation depuis le coupleur vers les récepteurs connectés au moyen d'un câblage Cat6
• Prêt à l'emploi – aucun logiciel ou lecteur requis

B127A-002-BH

• Prolonge et divise un signal audio/vidéo 4K avec alimentation vers deux écrans jusqu'à 70 m (230 pi) de distance sur un câblage Cat6 de 24 AWG
• Compatible avec les récepteurs de la série B127A de Tripp Lite tels que B127A-1A0-FH ou B127A-1A0-BH (vendus séparément)
• Prend en charge l'audio numérique 7.1 canaux non compressé et Dolby TrueHD
• Le soutien à multiples résolutions permet l'utilisation de récepteurs sur tout écran prenant en charge 1080p, 4K/30 Hz ou 4K/60 Hz sans avoir d'effet sur la résolution vidéo de l'autre récepteur connecté
• La technologie d'alimentation par câble (PoC) fournit l'alimentation depuis le coupleur vers les récepteurs connectés au moyen d'un câblage Cat6
• La quincaillerie de montage incluse permet au coupleur d'être installé au mur, monté dans un bâti ou sur un poteau

B127A-002-BHPH2

- Prolonge et divise un signal audio/vidéo 4K avec alimentation vers deux écrans jusqu'à 70 m (230 pi) de distance sur un câblage Cat6 de 24 AWG1

- La trousse comprend deux récepteurs pigtail qui prennent chacun en charge des résolutions vidéo 4K/60 Hz

Caractéristiques du produit

• Compatible avec les récepteurs de la série B127A de Tripp Lite tels que B127A-1A0-FH ou B127A-1A0-BH (vendus séparément)
• Prend en charge l'audio numérique 7.1 canaux non compressé et Dolby TrueHD
• Le soutien à multiples résolutions permet l'utilisation de récepteurs sur tout écran prenant en charge 1080p, 4K/30 Hz ou 4K/60 Hz sans avoir d'effet sur la résolution vidéo de l'autre récepteur connecté
• La technologie d'alimentation par câble (PoC) fournit l'alimentation depuis le coupleur vers les récepteurs connectés au moyen d'un câblage Cat6
• La quincaillerie de montage incluse permet au coupleur d'être installé au mur, monté dans un bâti ou sur un poteau

B127A-004-BH

• Prolonge et divise un signal audio/vidéo 4K avec alimentation vers deux écrans jusqu'à 70 m (230 pi) de distance sur un câblage Cat6 de 24 AWG
• Compatible avec les récepteurs de la série B127A de Tripp Lite tels que B127A-1A0-FH ou B127A-1A0-BH (vendus séparément)
• Prend en charge l'audio numérique 7.1 canaux non compressé et Dolby TrueHD

Caractéristiques du produit

• Le soutien à multiples résolutions permet l'utilisation de récepteurs sur tout écran prenant en charge 1080p, 4K/30 Hz ou 4K/60 Hz sans avoir d'effet sur la résolution vidéo de l'autre récepteur connecté
• Le port HDMI local prend en charge des résolutions vidéo de 4K/60 Hz pour afficher l'image transmise aux écrans connectés
• La technologie d'alimentation par câble (PoC) fournit l'alimentation depuis le coupleur vers les récepteurs connectés au moyen d'un câblage Cat6
• Permet de mettre en cascade un coupleur B127A-002-BH, B127A-004-BH ou B127A-008-BH supplémentaire depuis le port HDMI local pour étendre l'installation
• La quincaillerie de montage incluse permet au coupleur d'être installé au mur, monté dans un bâti ou sur un poteau

B127A-004-BHPH3

• Prolonge et divise un signal audio/vidéo 4K avec alimentation vers deux écrans jusqu'à 70 m (230 pi) de distance sur un câblage Cat6 de 24 AWG
• La trousse comprend trois récepteurs pigtail qui prennent chacun en charge des résolutions vidéo 4K/60 Hz
• Compatible avec les récepteurs de la série B127A de Tripp Lite tels que B127A-1A0-FH ou B127A-1A0-BH (vendus séparément)
• Prend en charge l'audio numérique 7.1 canaux non compressé et Dolby TrueHD

Caractéristiques du produit

• Le soutien à multiples résolutions permet l'utilisation de récepteurs sur tout écran prenant en charge 1080p, 4K/30 Hz ou 4K/60 Hz sans avoir d'effet sur la résolution vidéo de l'autre récepteur connecté
• Le port HDMI local prend en charge des résolutions vidéo de 4K/60 Hz pour afficher l'image transmise aux écrans connectés
• La technologie d'alimentation par câble (PoC) fournit l'alimentation depuis le coupleur vers les récepteurs connectés au moyen d'un câblage Cat6
• Permet de mettre en cascade un coupleur B127A-002-BH, B127A-004-BH ou B127A-008-BH supplémentaire depuis le port HDMI local pour étendre l'installation
• La quincaillerie de montage incluse permet au coupleur d'être installé au mur, monté dans un bâti ou sur un poteau.

B127A-008-BH

• Prolonge et divise un signal audio/vidéo 4K avec alimentation vers huit écrans jusqu'à 70 m (230 pi) de distance sur un câblage Cat6 de 24 AWG
• Compatible avec les récepteurs de la série B127A de Tripp Lite tels que B127A-1A0-FH ou B127A-1A0-BH (vendus séparément)
• Prend en charge l'audio numérique 7.1 canaux non compressé et Dolby TrueHD

Caractéristiques du produit

• Le soutien à multiples résolutions permet l'utilisation de récepteurs sur tout écran prenant en charge 1080p, 4K/30 Hz ou 4K/60 Hz sans avoir d'effet sur la résolution vidéo de l'autre récepteur connecté
• La technologie d'alimentation par câble (PoC) fournit l'alimentation depuis le coupleur vers les récepteurs connectés au moyen d'un câblage Cat6
• Le port HDMI local prend en charge des résolutions vidéo de 4K/60 Hz pour afficher l'image transmise aux écrans connectés
• Permet de mettre en cascade un coupleur B127A-002-BH, B127A-004-BH ou B127A-008-BH supplémentaire depuis le port HDMI local pour étendre l'installation
• La quincaillerie de montage incluse permet au coupleur d'être installé au mur, monté dans un bâti ou sur un poteau.

Accessoires en option :

• Cordons de raccordement à fils rigides 24 AWG Cat6 de série N202
• Câbles HDMI 2.0 haute vitesse de la série P569-XXX-CERT ou P568-XXX-2A
• Amplificateur de signal B127A-010-H
• Récepteur de style boîte B127A-1A0-BH
• Récepteur à queue de cochon B127A-1P0-PH
• Récepteur de plaque avant B127A-1A0-FH

Clause de non-responsabilité

Avant l'installation, vérifier les paramètres suivants de la ou des sources et de la télévision/du ou des moniteurs :

1. Configurer l'affichage à 60 Hz. Révérifier les réglages de l'usine, car ils peuvent être configurés par défaut à une fréquence moindre (Hz) que celle annoncée.
2. S'assurer que le réglage d'entrée du moniteur est configuré à HDMI 2.0. Certains écrans peuvent avoir un réglage par défaut configuré à HDMI 1.4.
3. Vérifier que la fonctionnalité HDR du moniteur est activée. Cette fonctionnalité peut être désactivée comme paramètre d'usine pour certains écrans.
4. Vérifier si le réglage Ultra HD (UHD) Deep Color (couleur foncée ultra-haute définition) est activé sur la télévision/le moniteur. Confirmer avec le fabricant de la télévision/du moniteur quels ports HDMI prennent en charge UHD Deep Color (couleur foncée ultra-haute définition).

Remarque pour B127A-004-BH, B127A-004-BHPH3 et

B127A-008-BH : Pour raccorder un moniteur local à l'installation, le réglage UHD Deep Color peut devoir être désactivé sur la télévision/le moniteur local(e) (selon la marque) pour obtenir une résolution de 4K 60 Hz.

Instructions de montage

Le B127A-002-BH, B127A-004-BH, B127A-008-BH, B127A-002-BHPH2 et B127A-004-BHPH3 incluent la quincaillerie de montage qui permet différentes méthodes de montage.

Les images suivantes illustrent comment les supports de montage inclus peuvent être fixés pour différentes installations.

Remarque : Le modèle illustré dans les images ci-dessous est fourni à titre indicatif uniquement. Le produit peut varier selon le numéro de modèle, la taille ou l'orientation des ports. Les options de montage pour tous les appareils sur IP sont les mêmes.

Montage au mur

Montage en bâti de 48,3 cm (19 po) Montage sur poteau

Remarques :

1) Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs. 2) Pour obtenir la distance et la performance maximales, utiliser un câble Cat6 à fils rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat6 ou d'un câble dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un câble dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un câble dont le calibre est inférieur. Tous les câbles Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG. 3) Le premier diagramme d'installation illustre une trousse B127A-002-BHPH2 qui inclut un coupleur B127A-002-BH et deux récepteurs de B127A-1P0-PH. Le second diagramme illustre le coupleur B127A-002-BH utilisé avec un récepteur de B127A-1P0-PH et un récepteur B127A-1A0-BH inclus vendus séparément sur tripplite. com. 4) Aucune alimentation externe n'est requise pour les récepteurs à distance en raison de la technologie alimentation par câble (PoC) incorporée au transmetteur.

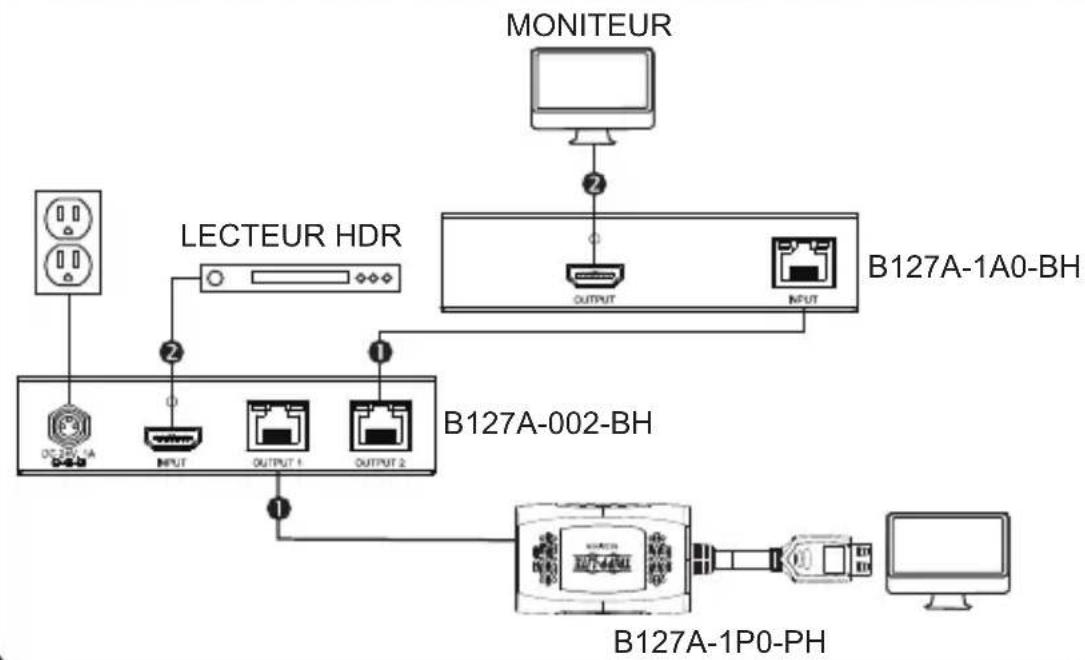

B127A-002-BH

Câble Cat6 jusqu'à 70 m (230 pi) à 4K/60 Hz Câble HDMI 2.0 jusqu'à 4,5 m (15 pi) à 4K/60 Hz


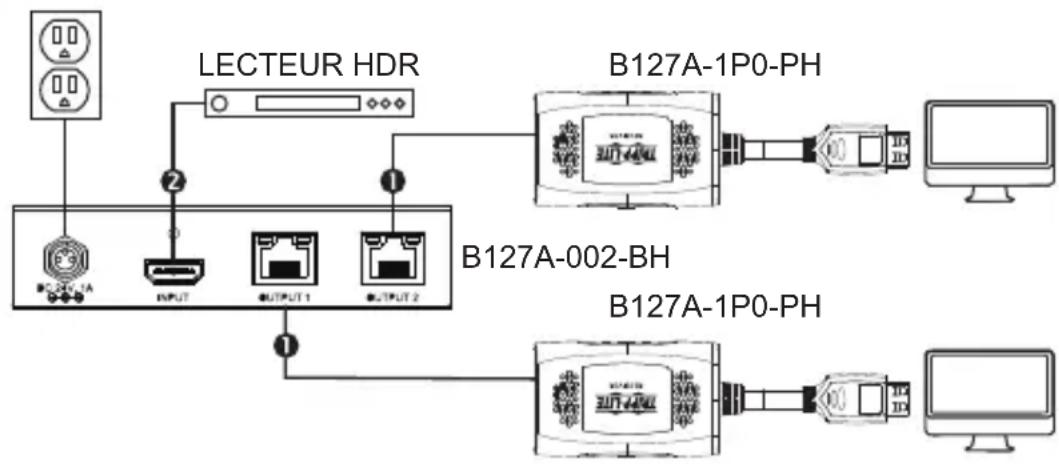

B127A-002-BHPH2

1 Câble Cat6 jusqu'à 70 m (230 pi) à 4K/60 Hz ② Câble HDMI 2.0 jusqu'à 4,5 m (15 pi) à 4K/60 Hz

1. S'assurer que tout l'équipement de l'installation — comme les télévisions, les lecteurs Blu-ray™ et le transmetteur — est hors tension.
2. À l'aide d'un câble HDMI 2.0 (comme les câbles de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder une source locale au port INPUT (entrée) sur le transmetteur local.
3. Facultatif : pour une plage étendue, raccorder jusqu'à deux répéteurs de signal B127A-010-H au coupleur et à chaque récepteur via un câblage Cat6.
4. À l'aide d'un câble Cat6 (comme le câblage Cat6 24 AWG de la série N202 de Tripp Lite), raccorder le port RJ45 sur le coupleur local au port RJ45 sur le récepteur à distance.

Installation

1. À l'aide d'un câble HDMI 2.0 (comme les câbles de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder le port HDMI du récepteur à distance à un moniteur.
2. Mettre les téléviseurs/moniteurs connectés sous tension. Le voyant à DEL LOCAL (orange) s'allumera pour indiquer que le port local a été connecté à un écran.
3. Brancher la source d'alimentation externe au coupleur. La brancher à une prise murale disponible ou à un parasurtenseur, à une unité de distribution de puissance (PDU) ou à un onduleur de Tripp Lite. Le voyant à DEL POWER (alimentation) (vert) sur le coupleur local s'allumera pour indiquer que l'appareil est alimenté par l'alimentation externe. Le voyant à DEL POWER (alimentation) (vert) sur le port RJ45 du récepteur à distance s'allumera pour indiquer que l'appareil est alimenté par le transmetteur local par le biais de la technologie PoC.
4. Mettre la source HDMI sous tension. Le voyant à DEL RJ45 (orange) s'allumera sur le transmetteur local et le récepteur à distance pour indiquer qu'un signal est reçu de la source vers l'écran. L'écran devrait maintenant s'afficher sur le ou les moniteurs connectés.

Remarques :

1) Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs. 2) Pour obtenir la distance et la performance maximales, utiliser un câble Cat6 à fils rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat6 ou d'un câble dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un câble dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un câble dont le calibre est inférieur. Tous les câbles Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG. 3) Le premier diagramme d'installation illustre une trousse B127A-004-BHPH3 qui inclut un coupleur B127A-004-BH et trois récepteurs à B127A-1P0-PH. Le second diagramme illustre un coupleur B127A-004-BH avec un récepteur de B127A-1P0-PH et des récepteurs B127A-1A0-BH, B127A-1A0-FH et B127A-2A0-FH supplémentaires vendus séparément sur tripplite. com. 4) Aucune alimentation externe n'est requise pour les récepteurs à distance en raison de la technologie alimentation par câble (PoC) incorporée au transmetteur.

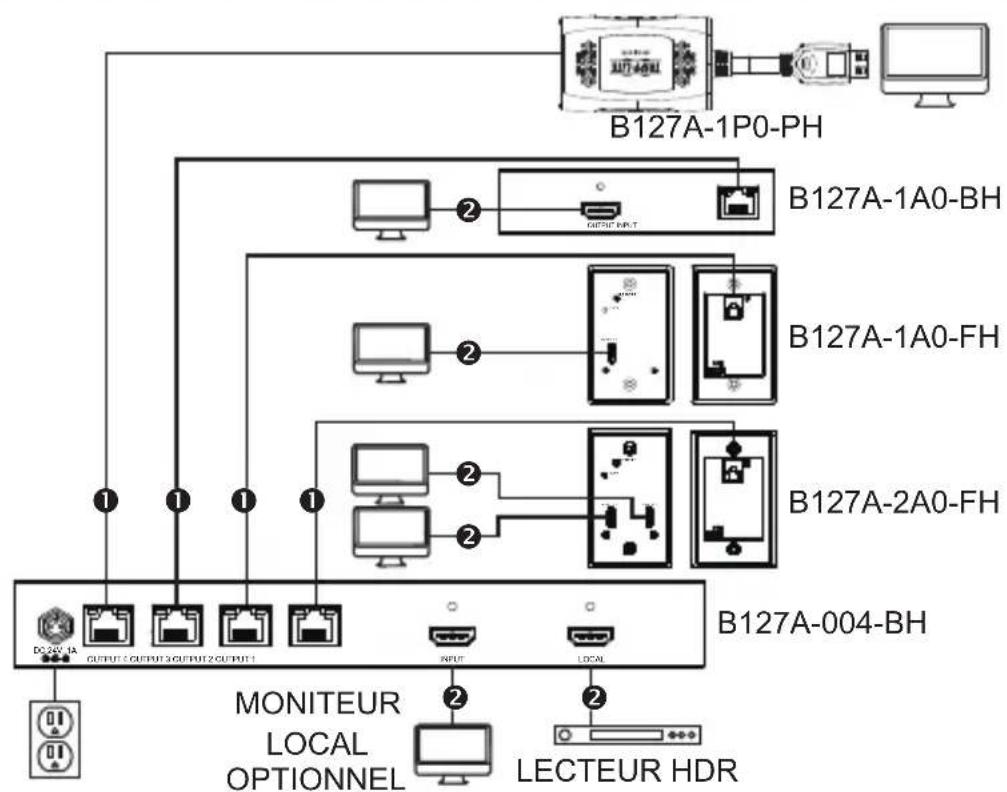

B127A-004-BH

1 Câble Cat6 jusqu'à 70 m (230 pi) à 4K/60 Hz ② Câble HDMI 2.0 jusqu'à 4,5 m (15 pi) à 4K/60 Hz


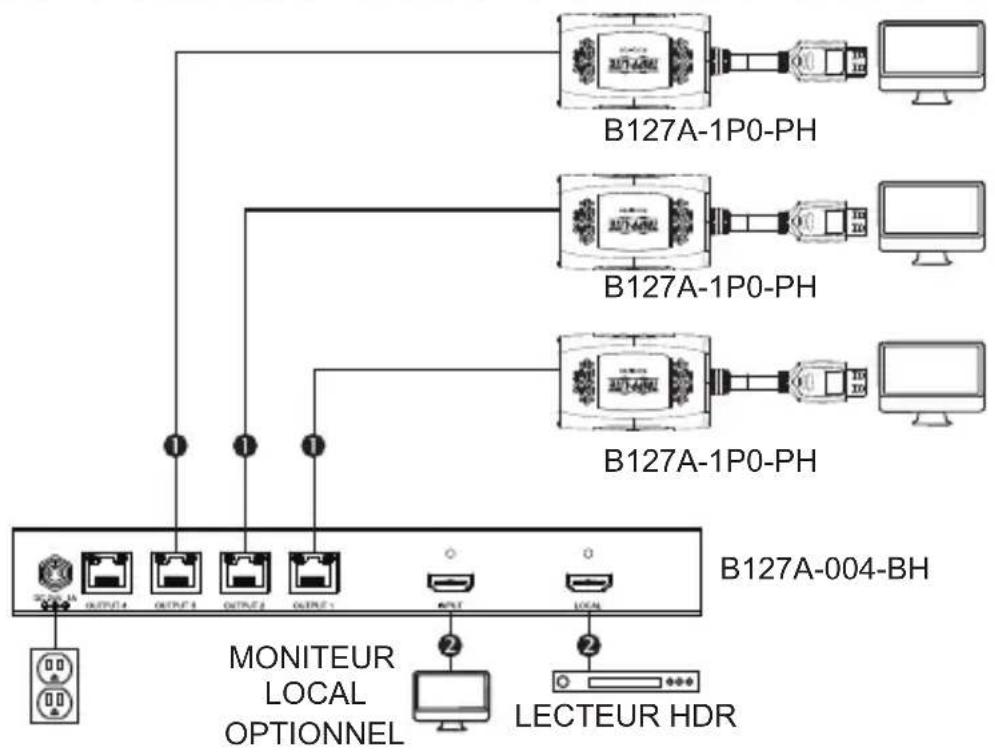

B127A-004-BHPH3

1 Câble Cat6 jusqu'à 70 m (230 pi) à 4K/60 Hz ② Câble HDMI 2.0 jusqu'à 4,5 m (15 pi) à 4K/60 Hz

1. S'assurer que tout l'équipement de l'installation — comme les télévisions, les lecteurs Blu-ray™ et le transmetteur — est hors tension.
2. À l'aide d'un câble HDMI 2.0 (comme les câbles de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder la source HDMI au port INPUT (entrée) sur le coupleur local.

Installation

1. Facultatif : pour une plage étendue, raccorder jusqu'à quatre répéteurs de signal B127A-010-H entre le coupleur et chaque récepteur via un câblage Cat6. 4a. Facultatif pour B127A-004-BHPH3 : à l'aide d'un câble HDMI 2.0 (comme les câbles de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder un moniteur local au port LOCALOUT (sortie locale) sur le coupleur local B127A-004-BHPH3. Le voyant à DEL LOCAL orange s'allumera pour indiquer qu'un écran a été connecté au port local.

Remarque : Le port d'affichage local HDMI prend uniquement en charge des résolutions de 4K/60 Hz et ne fonctionnera pas correctement avec des résolutions plus faibles.

4b. Facultatif pour B127A-004-BHPH3 : faire cascader un coupleur B127A-002-BH, B127A-004-BH ou B127A-008-BH supplémentaire via le port HDMI local (vendu séparément). Répéter les étapes 4 et 5 ci-dessous si nécessaire. 5. À l'aide d'un câble Cat6 (comme le câblage Cat6 24 AWG de la série N202 de Tripp Lite), raccorder le port RJ45 sur le coupleur local au port RJ45 sur le récepteur à distance. 6. À l'aide d'un câble HDMI 2.0 (comme les câbles de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder le port HDMI du récepteur à distance à un moniteur.

Installation

1. Mettre les téléviseurs/moniteurs connectés sous tension. Le voyant à DEL LOCAL (orange) s'allumera pour indiquer que le port local a été connecté à un écran.
2. Brancher la source d'alimentation externe au coupleur. La brancher à une prise murale disponible ou à un parasurtenseur, à une unité de distribution de puissance (PDU) ou à un onduleur de Tripp Lite. Le voyant à DEL POWER (alimentation) (vert) sur le coupleur local s'allumera pour indiquer que l'appareil est alimenté par l'alimentation externe. Le voyant à DEL POWER (alimentation) (vert) sur le port RJ45 du récepteur à distance s'allumera pour indiquer que l'appareil est alimenté par le transmetteur local par le biais de la technologie PoC.
3. Mettre la source HDMI sous tension. Le voyant à DEL orange RJ45 s'allumera sur le transmetteur local et le récepteur à distance pour indiquer qu'un signal est reçu de la source vers l'écran. L'écran devrait maintenant s'afficher sur le ou les moniteurs connectés.

Remarques :

1) Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs. 2) Pour obtenir la distance et la performance maximales, utiliser un câble Cat6 à fils rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat6 ou d'un câble dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un câble dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un câble dont le calibre est inférieur. Tous les câbles Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG. 3) Le schéma d'installation illustre un coupleur B127A-008-BH avec un assortiment de récepteurs de la série B127A, y compris B127A-1A0-BH, B127A-1P0-PH et B127A-1A0-FH (vendus séparément sur tripplite. com) 4) Aucune alimentation externe n'est requise pour les récepteurs à distance en raison de la technologie alimentation par câble (PoC) incorporée à l'émetteur.

B127A-008-BH

1 Câble Cat6 jusqu'à 70 m (230 pi) à 4K/60 Hz 2 Câble HDMI 2.0 jusqu'à 4,5 m (15 pi) à 4K/60 Hz

MONITEUR LOCAL OPTIONNEL

Installation

1. S'assurer que tout l'équipement de l'installation — comme les télévisions, les lecteurs Blu-ray et le transmetteur — est hors tension.
2. À l'aide d'un câble HDMI 2.0 (comme les câbles de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder la source HDMI au port INPUT (entrée) sur le coupleur local.
3. Facultatif : pour une plage étendue, raccorder jusqu'à huit répéteurs de signal B127A-010-H entre le coupleur et chaque récepteur via un câblage Cat6.

4a. Facultatif pour B127A-008-BH : à l'aide d'un câble HDMI 2.0 (comme les câbles de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder un moniteur local au port LOCALOUT (sortie locale) sur le coupleur local B127A-008-BH. Le voyant à DEL LOCAL orange s'allumera pour indiquer qu'un écran a été connecté au port local.

4b. Facultatif pour B127A-008-BH : faire cascader un coupleur B127A-002-BH, B127A-004-BH ou B127A-008-BH supplémentaire via le port HDMI local (vendu séparément). Répéter les étapes 4 et 5 ci-dessous si nécessaire.

Remarque : Le port d'affichage local HDMI prend uniquement en charge des résolutions de 4K/60 Hz et ne fonctionnera pas correctement avec des résolutions plus faibles.

Installation

1. À l'aide d'un câble Cat6 (comme le câblage Cat6 24 AWG de la série N202 de Tripp Lite), raccorder le port RJ45 sur le coupleur local au port RJ45 sur le récepteur à distance.
2. À l'aide d'un câble HDMI 2.0 (comme les câbles de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder le port HDMI du récepteur à distance à un moniteur.
3. Mettre les téléviseurs/moniteurs connectés sous tension. Le voyant à DEL LOCAL (orange) s'allumera pour indiquer que le port local a été connecté à un écran.
4. Brancher la source d'alimentation externe au coupleur. La brancher à une prise murale disponible ou à un parasurtenseur, à une unité de distribution de puissance (PDU) ou à un onduleur de Tripp Lite. Le voyant à DEL POWER (alimentation) (vert) sur le coupleur local s'allumera pour indiquer que l'appareil est alimenté par l'alimentation externe. Le voyant à DEL POWER (alimentation) (vert) sur le port RJ45 du récepteur à distance s'allumera pour indiquer que l'appareil est alimenté par le transmetteur local par le biais de la technologie PoC.
5. Mettre la source HDMI sous tension. Le voyant à DEL RJ45 (orange) s'allumera sur le transmetteur local et le récepteur à distance pour indiquer qu'un signal est reçu de la source vers l'écran. L'écran devrait maintenant s'afficher sur le ou les moniteurs connectés.

Garantie limitée de 1 an

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale.

La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir une réparation sous la présente garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (RMA) auprès de TRIPP LITE ou d'un centre de réparation reconnu par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation reconnu par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Renseignements sur la conformité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.

Avertissement

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.

TRIPP·LITE
