РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B127A002BH Tripp Lite

Руководство пользователя

Комплекты

разветвителей HDMI

через Cat6 (4K/60 Гц)

Модели разветвителей: В127А-002-ВН,

B127A-004-BH, B127-008-BH

Модели комплектов разветвителей и приемников:

Охраняется авторским правом © 2022 Tripp Lite.

Перепечатка запрещается.

Содержимое упаковки

	Внешний источник питания	Монтажная оснастка (да/нет)	HDMI-кабель для подключения аксессуаров
В127А-002-ВН ДА ДА N
В127А-002-ВНРН2 ДА ДА N
В127А-004-ВН ДА ДА ДА
В127А-004-ВНРН3 ДА ДА ДА
В127А-008-ВН ДА ДА N

Характеристики изделия

Bce

• Ретранслируют аудио- и видеосигналы с разрешением 4К на HDMI-дисплей, расположенный на расстоянии до 70 м
• Поддерживает видеоразрешения стандарта до 4K x 2K (3840 x 2160) при 60 Гц согласно требованиям стандарта HDMI 2.0 с цветовой субдискретизацией 4:4:4
• Обеспечивают передачу сигналов в расширенном динамическом диапазоне (HDR) с целью повышения точности цветопередачи
• Соответствуют требованиям стандартов HDCP 2.2
• Технология PoC (питание по кабелю) обеспечивает подачу электропитания с разветвителя на все подключенные приемники через кабели Cat6
• Автоматическая настройка при подключении по технологии Plug-and-Play без необходимости использования программного обеспечения или драйверов

Характеристики изделия

B127A-002-BH

• Обеспечивает ретрансляцию и разветвление аудио-/ видеосигналов с разрешением 4К вместе с электропитанием на два дисплея, расположенные расстоянии до 70 м, через кабели Cat6 калибра 24 AWG
• Совместим с приемниками Tripp Lite серии B127A, в частности B127A-1A0-FH или B127A-1A0-BH (продаются отдельно)
• Поддерживает цифровые аудиоформаты 7.1-channel и Dolby TrueHD
• Поддержка сигналов различных разрешений обеспечивает возможность использования приемников на любом дисплее, поддерживающем разрешения 1080р, 4К/30 Гц или 4К/60 Гц без ухудшения видеоразрешения другого подключенного приемника
• Технология PoC (питание по кабелю) обеспечивает подачу электропитания с разветвителя на подключенные приемники через кабели Cat6
• В комплект поставки входят монтажные приспособления, обеспечивающие возможность как настенного монтажа разветвителя, так и его монтажа в стойке или на мачте

B127A-002-BHPH2

• Обеспечивает ретрансляцию и разветвление аудио-/ видеосигналов с разрешением 4К вместе с электропитанием на два дисплея, расположенные расстоянии до 70 м, через кабели Cat6 калибра 24 AWG
• Комплект включает в себя два приемника с гибким кабелем, каждый из которых поддерживает видеоразрешения 4К/60 Гц

Характеристики изделия

• Совместим с приемниками Tripp Lite серии B127A, в частности B127A-1A0-FH или B127A-1A0-BH (продаются отдельно)
• Поддерживает цифровые аудиоформаты 7.1-channel и Dolby TrueHD
• Поддержка сигналов различных разрешений обеспечивает возможность использования приемников на любом дисплее, поддерживающем разрешения 1080р, 4К/30 Гц или 4К/60 Гц без ухудшения видеоразрешения другого подключенного приемника
• Технология PoC (питание по кабелю) обеспечивает подачу электропитания с разветвителя на подключенные приемники через кабели Cat6
• В комплект поставки входят монтажные приспособления, обеспечивающие возможность как настенного монтажа разветвителя, так и его монтажа в стойке или на мачте

B127A-004-BH

• Обеспечивает ретрансляцию и разветвление аудио-/видеосигналов с разрешением 4К вместе с электропитанием на два дисплея, расположенные расстоянии до 70 м, через кабели Cat6 калибра 24 AWG
• Совместим с приемниками Tripp Lite серии B127A, в частности B127A-1A0-FH или B127A-1A0-BH (продаются отдельно)
• Поддерживает цифровые аудиоформаты 7.1-channel и Dolby TrueHD
• Поддержка сигналов различных разрешений обеспечивает возможность использования приемников на любом дисплее, поддерживающем разрешения 1080р, 4К/30 Гц или 4К/60 Гц без ухудшения видеоразрешения другого подключенного приемника

Характеристики изделия

• Локальный HDMI-порт поддерживает видеоразрешение 4K/60 Гц для показа изображения, передаваемого на подключенные дисплеи
• Технология PoC (питание по кабелю) обеспечивает подачу электропитания с разветвителя на подключенные приемники через кабели Cat6
• Каскадное включение дополнительного разветвителя В127А-002-BH, В127А-004-BH или В127А-008-BH из локального HDMI-порта для расширенной установки
• В комплект поставки входят монтажные приспособления, обеспечивающие возможность как настенного монтажа разветвителя, так и его монтажа в стойке или на мачте

B127A-004-BHPH3

• Обеспечивает ретрансляцию и разветвление аудио-/ видеосигналов с разрешением 4К вместе с электропитанием на два дисплея, расположенные расстоянии до 70 м, через кабели Cat6 калибра 24 AWG
• Комплект включает в себя три приемника с гибким кабелем, каждый из которых поддерживает видеоразрешения 4К/60 Гц
• Совместим с приемниками Tripp Lite серии B127A, в частности B127A-1A0-FH или B127A-1A0-BH (продаются отдельно)
• Поддерживает цифровые аудиоформаты 7.1-channel и Dolby TrueHD
• Поддержка сигналов различных разрешений обеспечивает возможность использования приемников на любом дисплее, поддерживающем разрешения 1080р, 4К/30 Гц или 4К/60 Гц без ухудшения видеоразрешения другого подключенного приемника

Характеристики изделия

• Локальный HDMI-порт поддерживает видеоразрешение 4K/60 Гц для показа изображения, передаваемого на подключенные дисплеи
• Технология PoC (питание по кабелю) обеспечивает подачу электропитания с разветвителя на подключенные приемники через кабели Cat6
• Каскадное включение дополнительного разветвителя B127A-002-BH, B127A-004-BH или B127A-008-BH из локального HDMI-порта для расширенной установки
• В комплект поставки входят монтажные приспособления, обеспечивающие возможность как настенного монтажа разветвителя, так и его монтажа в стойке или на мачте

B127A-008-BH

• Обеспечивает ретрансляцию и разветвление аудио-/видеосигналов с разрешением 4К вместе с электропитанием на 8 дисплеев, расположенных на расстоянии до 70 м, через кабели Cat6 калибра 24 AWG
• Совместим с приемниками Tripp Lite серии B127A, в частности B127A-1A0-FH или B127A-1A0-BH (продаются отдельно)
• Поддерживает цифровые аудиоформаты 7.1-channel и Dolby TrueHD
• Поддержка сигналов различных разрешений обеспечивает возможность использования приемников на любом дисплее, поддерживающем разрешения 1080р, 4К/30 Гц или 4К/60 • Гц без ухудшения видеоразрешения другого подключенного приемника

Характеристики изделия

• Технология PoC (питание по кабелю) обеспечивает подачу электропитания с разветвителя на подключенные приемники через кабели Cat6
• Локальный HDMI-порт поддерживает видеоразрешение 4K/60 Гц для показа изображения, передаваемого на подключенные дисплеи
• Каскадное включение дополнительного разветвителя В127А-002-BH, В127А-004-BH или В127А-008-BH из локального HDMI-порта для расширенной установки
• В комплект поставки входят монтажные приспособления, обеспечивающие возможность как настенного монтажа разветвителя, так и его монтажа в стойке или на мачте

Опциональные комплектующие:

• Соединительные кабели Cat6 серии N202 с одножильными проводами калибра 24 AWG
• Высокоскоростные кабели HDMI 2.0 серии P569-XXX-CERT или P568-XXX-2A
• Усилитель сигнала B127A-010-H
• Приемник в коробчатом корпусе В127А-1А0-ВН
• Приемник с гибким кабелем В127А-1Р0-РН
• Приемник лицевой панели B127A-1A0-FH

Ограничение ответственности

Перед началом установки проверьте следующие настройки своего(-их) источника(-ов) и телевизора(-ов)/монитора(-ов):

1. Настройте дисплей на частоту 60 Гц. Перепроверьте заводские настройки, поскольку по умолчанию может быть установлена более низкая частота (в Гц) по сравнению с заявленной.
2. Убедитесь в том, что монитор настроен на входной сигнал стандарта HDMI 2.0. Некоторые дисплеи могут быть по умолчанию настроены на стандарт HDMI 1.4.
3. Проверьте, включена ли на мониторе функция HDR. На некоторых дисплеях эта функция может быть отключена в качестве заводской настройки.
4. Проверьте, включена ли на телевизоре/мониторе настройка Ultra HD (UHD) Deep Color. Узнайте у производителя своего телевизора/монитора, какие HDMI-порты поддерживают UHD Deep Color.

Примечание для мод. В127А-004-ВН, В127А-004-ВНРНЗ и В127А-008-ВН. Для подключения локального монитора к своей установке может потребоваться отключение настройки UHD Deep Color на локальном телевизоре/мониторе (в зависимости от его марки) для достижения разрешения 4К при 60 Гц.

Указания по монтажу

Модели В127А-002-ВН, В127А-004-ВН, В127А-008-ВН, В127А-002-ВНРН2 и В127А-004-ВНРН3 комплектуются монтажной оснасткой, обеспечивающей возможность крепления различными способами.

На приведенных ниже изображениях представлены возможные способы крепления входящих в комплект монтажных кронштейнов для различных установок.

Примечание. Приведенная ниже модель представлена только в качестве иллюстрации. Ваше изделие может отличаться по номеру модели, размеру или ориентации портов. Варианты монтажа одинаковы для всех IP-модулей.

Настенный монтаж

TRIPP-LITE HOME OVER Cells EXTENDER REMOTE UNIT MODEL: S126-5A1

TRIPT-LITE TPPT-LITE USB 10000000000 USB 10000000000 USB 10000000000

Установка стандартного комплекта разветвителя (для 2-портовых моделей)

Примечания:

1) Перед протягиванием кабелей через стены/потолки необходимо проверить правильность функционирования всей установки.
2) Для достижения максимальной дистанции и производительности используйте кабель Cat6 с одножильными проводами калибра 24 AWG. Использование кабеля Cat6 с многожильными проводами или кабеля с проводами калибра выше 24 AWG приведет к уменьшению дальности ретрансляции. Кабели более высоких калибров (например, 26 AWG) имеют более ограниченную передающую способность по сравнению с кабелями более низких калибров. Все кабели Cat6 серии N202 марки Tripp Lite изготавливаются с использованием одножильных проводов калибра 24 AWG.
3) На первой схеме установки изображен комплект B127A-002-BHRH2, включающий в себя разветвитель B127A-002-BH и два приемника B127A-1P0-PH. На второй схеме показан разветвитель B127A-002-BH, используемый в комплекте с приемником B127A-1P0-PH и приемником B127A-1A0-BH, продаваемыми отдельно на сайте triplite.com.
4) Удаленные приемники не требуют внешнего источника питания благодаря использованию технологии Power over Cable (PoC, питание о кабелю) в передающих модулях.

Установка

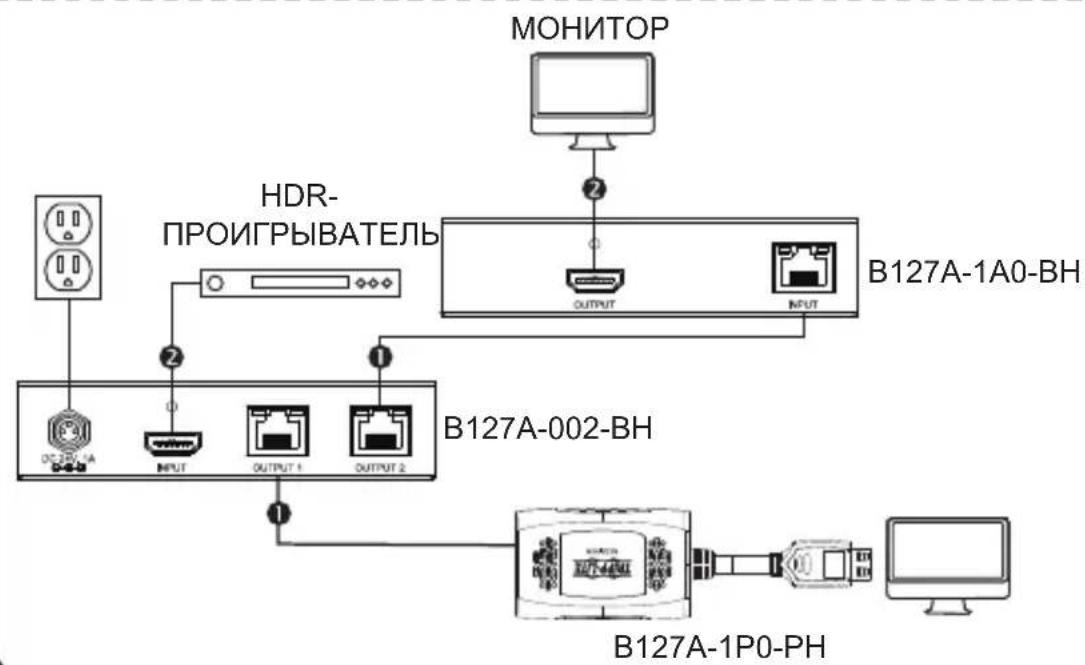

B127A-002-BH

① Кабель Cat6 длиной до 70 м при 4K/60 Гц
② Кабель HDMI 2.0 длиной до 4,5 м при 4K/60 Гц

Установка

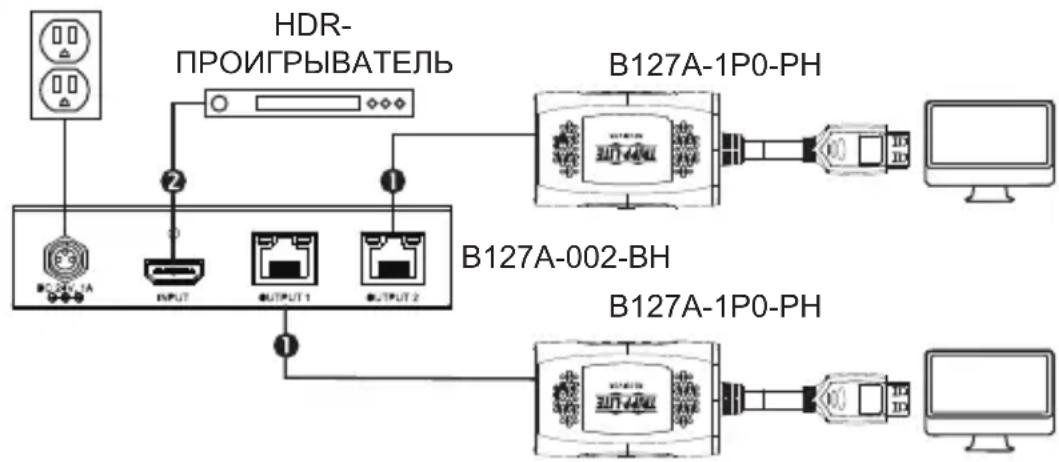

B127A-002-BHPH2

① Кабель Cat6 длиной до 70 м при 4K/60 Гц
② Кабель HDMI 2.0 длиной до 4,5 м при 4K/60 Гц

1. Убедитесь в том, что питание всего оборудования (а именно телевизоров, проигрывателей Blu-ray и передатчика) отключено.
2. С помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) подключите источник HDMI-сигнала к порту INPUT (ВХОД) локального передатчика.
3. Необязательно: для увеличения дальности подключите до двух ретрансляторов сигналов мод. В127А-010-Н к разветвителю и каждому приемнику через кабели Cat6.

Установка

1. Соедините порт RJ45 локального разветвителя с портом RJ45 удаленного приемника с помощью кабеля Cat6 (например, кабелей Cat6 марки Tripp Lite серии N202 калибром 24 AWG).
2. С помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) соедините HDMI-порт удаленного приемника с монитором.
3. Подайте питание на подключенные телевизоры/мониторы. Включение светодиодного индикатора LOCAL (оранжевого цвета) указывает на то, что локальный порт подключен к дисплею.
4. Подключите внешний источник питания к разветвителю. Включите его в свободную сетевую розетку либо в сетевой фильтр, блок распределения питания (PDU) или источник бесперебойного питания (ИБП) Tripp Lite. Питание модуля от внешнего источника отображается светодиодным индикатором POWER зеленого цвета на локальном разветвителе. Включение светодиодного индикатора POWER (зеленого цвета) у порта RJ45 удаленного приемника указывает на то, что это устройство получает питание от локального передатчика по технологии PoC.
5. Включите питание источника HDMI-сигнала. При получении на дисплее сигнала от источника на локальном передатчике и удаленном приемнике загораются светодиодные индикаторы RJ45 оранжевого цвета. Теперь представляемая на экране информация должна выводиться на подключенный(-е) монитор(-ы).

Установка

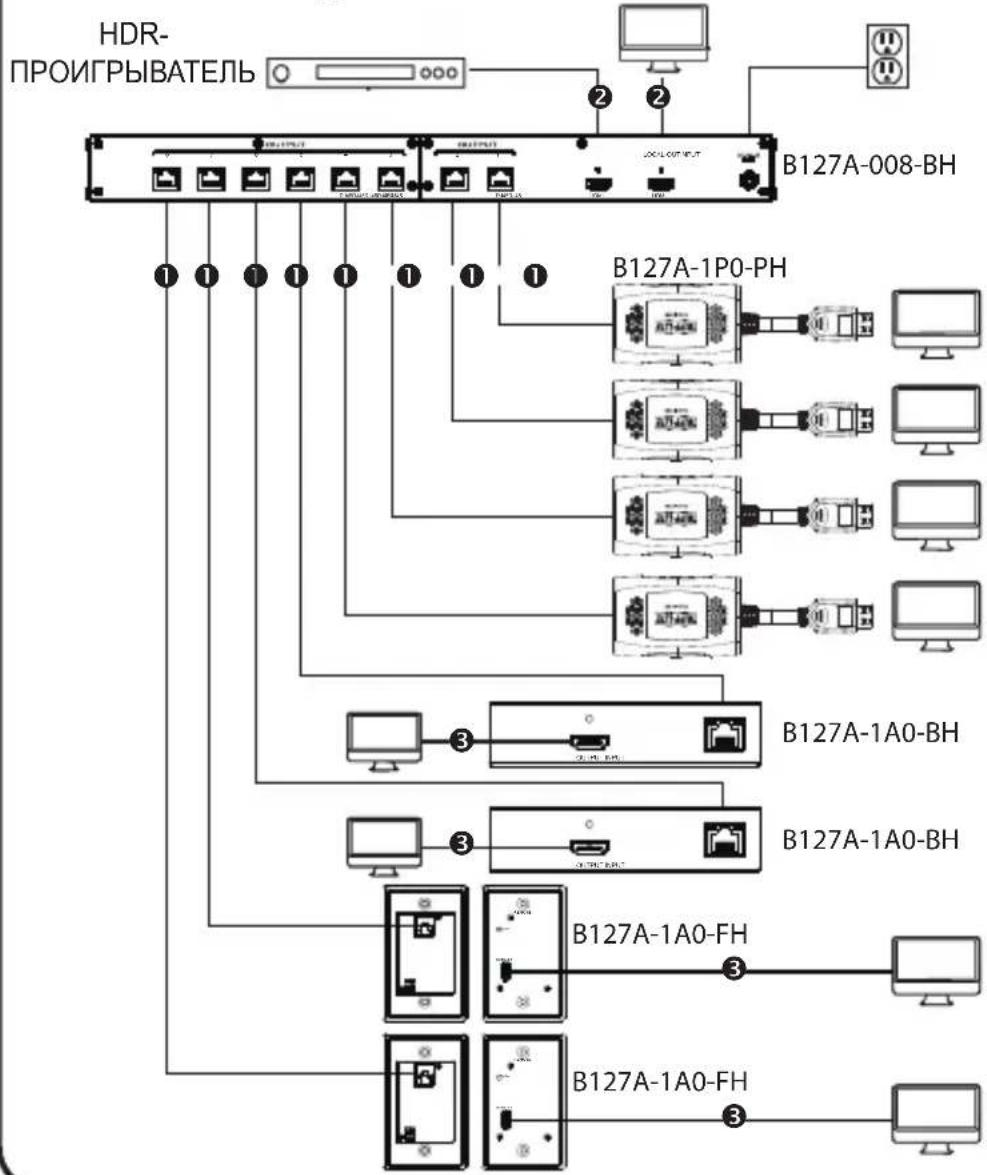

Установка стандартного комплекта разветвителя (для 4-портовых моделей)

Примечания:

1) Перед протягиванием кабелей через стены/потолки необходимо проверить правильность функционирования всей установки.
2) Для достижения максимальной дистанции и производительности используйте кабель Cat6 с одножильными проводами калибра 24 AWG. Использование кабеля Cat6 с многожильными проводами или кабеля с проводами калибра выше 24 AWG приведет к уменьшению дальности ретрансляции. Кабели более высоких калибров (например, 26 AWG) имеют более ограниченную передающую способность по сравнению с кабелями более низких калибров. Все кабели Cat6 серии N202 марки Tripp Lite изготавливаются с использованием одножильных проводов калибра 24 AWG.
3) На первой схеме установки изображен комплект B127A-004-BHPH3, включающий в себя разветвитель B127A-004-BH и три приемника B127A-1P0-PH. На второй схеме показан разветвитель B127A-004-BH, используемый в комплекте с приемником B127A-1P0-PH и дополнительными приемниками B127A-1A0-BH, B127A-1A0-FH и B127A-2A0-FH, продаваемыми отдельно на сайте triplite.com.
4) Удаленные приемники не требуют внешнего источника питания благодаря использованию технологии Power over Cable (PoC, питание о кабелю) в передающих модулях.

Установка

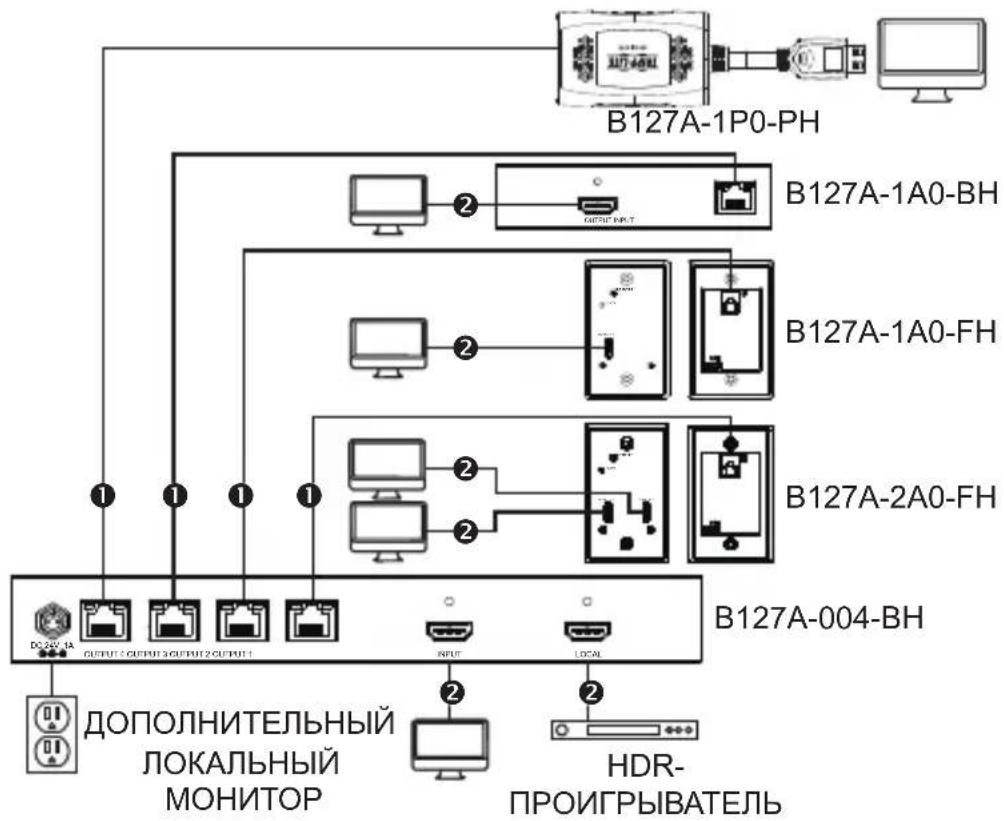

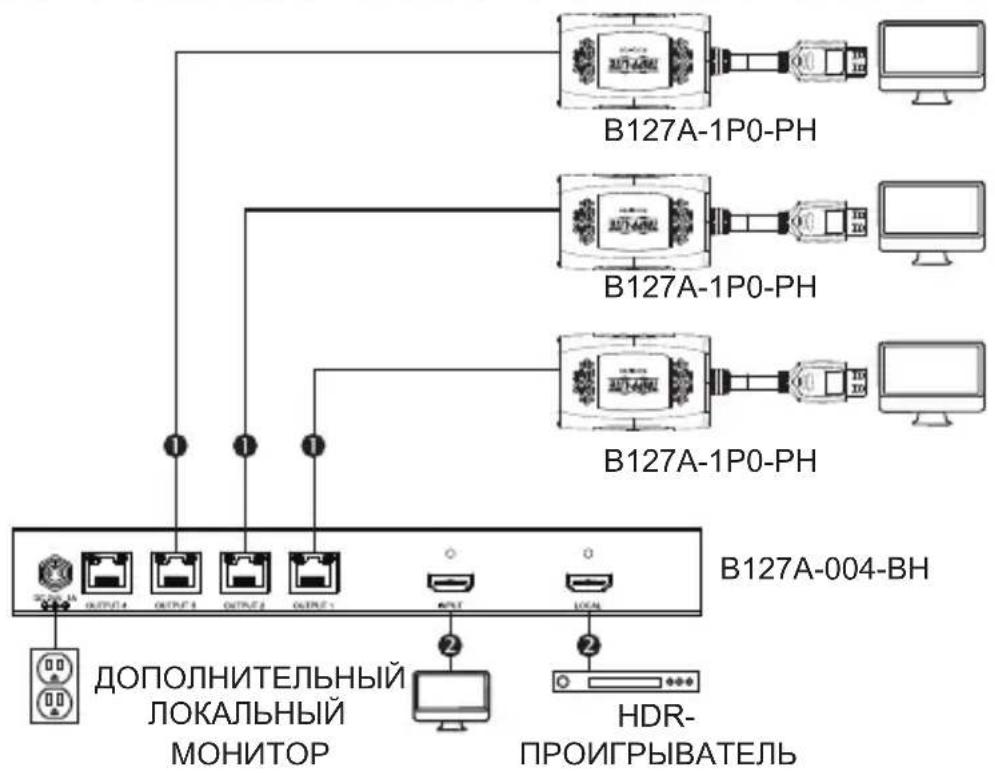

B127A-004-BH

① Кабель Cat6 длиной до 70 м при 4K/60 Гц
② Кабель HDMI 2.0 длиной до 4,5 м при 4K/60 Гц

Установка

B127A-004-BHPH3

1 Кабель Cat6 длиной до 70 м при 4K/60 Гц
② Кабель HDMI 2.0 длиной до 4,5 м при 4K/60 Гц

1. Убедитесь в том, что питание всего оборудования (а именно телевизоров, проигрывателей Blu-ray и передатчика) отключено.
2. С помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) подключите источник HDMI-сигнала к порту INPUT (ВХОД) локального разветвителя.

Установка

1. Необязательно: для увеличения дальности подключите до четырех ретрансляторов сигналов мод. В127А-010-Н между разветвителем и каждым приемником через кабели Cat6.

4a. Необязательно для мод. В127А-004-ВНРНЗ: с помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2А) подключите HDMI-монитор к порту LOCALOUT (ЛОКАЛЬНЫЙ ВЫХОД) локального разветвителя мод. В127А-004-ВНРНЗ. Включение светодиодного индикатора LOCAL (оранжевого цвета) указывает на то, что дисплей подключен к локальному порту.

Примечание. Локальный порт HDMI-дисплея поддерживает только разрешения 4K/60 Гц и не функционирует надлежащим образом с более низкими разрешениями.

ИЛИ

4b. Необязательно для мод. В127А-004-ВНРНЗ: каскадирование дополнительного разветвителя мод. В127А-002-ВН, В127А-004-ВН или В127А-008-ВН через локальный HDMI-порт (продается отдельно). При необходимости повторите шаги 4 и 5 ниже.

1. Соедините порт RJ45 локального разветвителя с портом RJ45 удаленного приемника с помощью кабеля Cat6 (например, кабелей Cat6 марки Tripp Lite серии N202 калибром 24 AWG).

Установка

1. С помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) соедините HDMI-порт удаленного приемника с монитором.
2. Подайте питание на подключенные телевизоры/мониторы. Включение светодиодного индикатора LOCAL (оранжевого цвета) указывает на то, что локальный порт подключен к дисплею.
3. Подключите внешний источник питания к разветвителю. Включите его в свободную сетевую розетку либо в сетевой фильтр, блок распределения питания (PDU) или источник бесперебойного питания (ИБП) Tripp Lite. Питание модуля от внешнего источника отображается светодиодным индикатором POWER зеленого цвета на локальном разветвителе. Включение светодиодного индикатора POWER (зеленого цвета) у порта RJ45 удаленного приемника указывает на то, что это устройство получает питание от локального передатчика по технологии PoC.
4. Включите питание источника HDMI-сигнала. При получении на дисплее сигнала от источника на локальном передатчике и удаленном приемнике загораются светодиодные индикаторы RJ45 оранжевого цвета. Теперь представляемая на экране информация должна выводиться на подключенный(-е) монитор(-ы).

Установка

Установка стандартного комплекта разветвителя (для 8-портовых моделей)

Примечания:

1) Перед протягиванием кабелей через стены/потолки необходимо проверить правильность функционирования всей установки.
2) Для достижения максимальной дистанции и производительности используйте кабель Cat6 с одножильными проводами калибра 24 AWG. Использование кабеля Cat6 с многожильными проводами или кабеля с проводами калибра выше 24 AWG приведет к уменьшению дальности ретрансляции. Кабели более высоких калибров (например, 26 AWG) имеют более ограниченную передающую способность по сравнению с кабелями более низких калибров. Все кабели Cat6 серии N202 марки Tripp Lite изготавливаются с использованием одножильных проводов калибра 24 AWG.
3) На схеме установки показан разветвитель B127A-008-BH с набором приемников серии B127A, включая B127A-1A0-BH, B127A-1P0-PH и B127A-1A0-FH (продаются отдельно на сайте tripplite.com)
4) Удаленные приемники не требуют внешнего источника питания благодаря использованию технологии PoC (питание по кабелю) в передающем модуле.

Установка

B127A-008-BH

1 Кабель Cat6 длиной до 70 м при 4K/60 Гц
2 Кабель HDMI 2.0 длиной до 4,5 м при 4K/60 Гц

ДОПОЛНИТЕЛЬНЫЙ ЛОКАЛЬНЫЙ МОНИТОР

1. Убедитесь в том, что питание всего оборудования (а именно телевизоров, проигрывателей Blu-ray и передатчика) отключено.
2. С помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) подключите источник HDMI-сигнала к порту INPUT (ВХОД) локального разветвителя.
3. Необязательно: для увеличения дальности подключите до 8 ретрансляторов сигналов мод. В127А-010-Н между разветвителем и каждым приемником через кабели Cat6.

4a. Необязательно для мод. B127A-008-BH: с помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) подключите HDMI-монитор к порту LOCALOUT (ЛОКАЛЬНЫЙ ВЫХОД) локального разветвителя мод. B127A-008-BH. Включение светодиодного индикатора LOCAL (оранжевого цвета) указывает на то, что дисплей подключен к локальному порту.

ИЛИ

4b. Необязательно для мод. В127А-008-ВН: каскадирование дополнительного разветвителя В127А-002-ВН, В127А-004-ВН или В127А-008-ВН через локальный HDMI-порт (продается отдельно). При необходимости повторите шаги 4 и 5 ниже.

Примечание. Локальный порт HDMI-дисплея поддерживает только разрешения 4K/60 Гц и не функционирует надлежащим образом с более низкими разрешениями.

Установка

1. Соедините порт RJ45 локального разветвителя с портом RJ45 удаленного приемника с помощью кабеля Cat6 (например, кабелей Cat6 марки Tripp Lite серии N202 калибром 24 AWG).
2. С помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) соедините HDMI-порт удаленного приемника с монитором.
3. Подайте питание на подключенные телевизоры/мониторы. Включение светодиодного индикатора LOCAL (оранжевого цвета) указывает на то, что локальный порт подключен к дисплею.
4. Подключите внешний источник питания к разветвителю. Включите его в свободную сетевую розетку либо в сетевой фильтр, блок распределения питания (PDU) или источник бесперебойного питания (ИБП) Tripp Lite. Питание модуля от внешнего источника отображается светодиодным индикатором POWER зеленого цвета на локальном разветвителе. Включение светодиодного индикатора POWER (зеленого цвета) у порта RJ45 удаленного приемника указывает на то, что это устройство получает питание от локального передатчика по технологии PoC.
5. Включите питание источника HDMI-сигнала. При получении на дисплее сигнала от источника на локальном передатчике и удаленном приемнике загораются светодиодные индикаторы RJ45 оранжевого цвета. Теперь представляемая на экране информация должна выводиться на подключенный(-е) монитор(-ы).

Гарантийные обязательства

Ограниченная гарантия 1 год

Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение одного (1) года с момента первоначальной покупки.

Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA — разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ. В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.

Гарантийные обязательства

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны)
• Отправку нового оборудования на переработку после окончательной выработки его ресурса

ВНИМАНИЕ!

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.

TRIPP·LITE
