MODE D'EMPLOI SmartRack SRFC10STR72 Tripp Lite

Espagnol 5 · Français 9 · Russe 13

Section en u droite pour système d'acheminement des fibres

Modèles : SRFC5STR48, SRFC5STR72, SRFC10STR48, SRFC10STR72

D'excellence Industrique.

Droits d'auteur © 2020 Tripp Lite. Tous droits réservés.

Liste des pièces

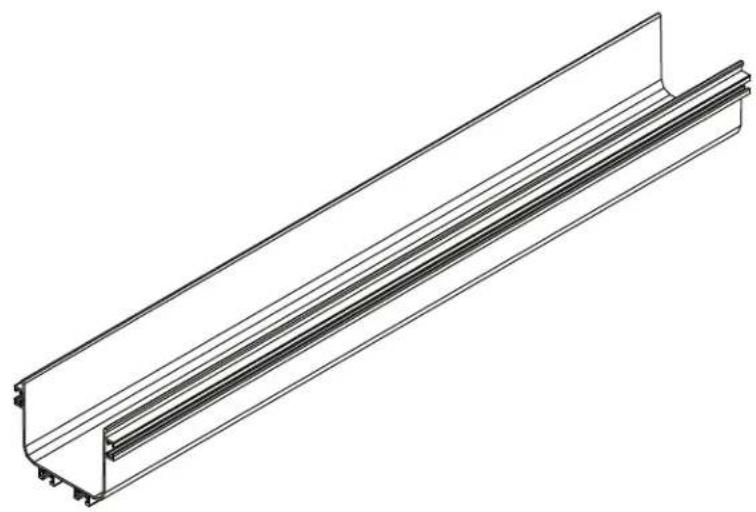

Section en U droite, x1

Modèles et dimensions

Avant de procéder à l'installation, confirmer d'abord le modèle et les dimensions.

Modèle Vue en coupe Hauteur Largeur in-		térielle	Longueur
SRFC5STR48	118 mm (4,6 po)	120 mm (4,8 po)	121,92 cm (48 po)
SRFC5STR72	118 mm (4,6 po)	120 mm (4,8 po)	182,88 cm (72 po)
SRFC10STR48	118 mm (4,6 po)	241 mm (9,5 po)	121,92 cm (48 po)
SRFC10STR72	118 mm (4,6 po)	241 mm (9,5 po)	182,88 cm (72 po)

Accessoires supplémentaires

Tous les accessoires sont vendus séparément.

Numéro de modèle des accessoires		Description et fonction des accessoires
Système de 120 mm(5 po)	Système de 240 mm(10 po)
SRFC5CPL5 SRFC10CPL10 Trousse de coupler		pour connecteur des canaux et des raccords
SRFC5RAMP SRFC10RAMP		Rampe haut/bas pour changer le niveau d'une canalisationhorizontal
SRFC5ELBOW SRFC10ELBOW		Raccord de 90 degrés pour créé un coude dans une canalisationhorizontal
SRFC5JUNT SRFC10JUNT		Raccord en T pour créé un branchement de 90 degrés depuis une canalisation droite
SRFC5JUNT4 SRFC10JUNT4		Raccord en croix à 4 voies pour créé une jonction avec 2 sortieshorizontalis
SRFC5DROP SRFC10DROP		Trousse Trumpet Drop-Out pour limiter le rayon de courbure au niveau d'une sortie depuis un canal, un T horizontal ou un T vertical
SRFC4WTRFL		Adaptateur de chute d'eau mobile pour permettre à un cable de cascader sur le côte d'une sortie horizontal
SRFC4WTRFL36		Adaptateur pour chute d'eau avec tuyau pour permettre à un cable de cascader sur le côte dans un tuyau en plastique ondulé de 36po au niveau d'une sortie horizontal
SRFC4WTRFL48		Adaptateur pour chute d'eau avec tuyau pour permettre à un cable de cascader sur le côte dans un tuyau en plastique ondulé de 36po au niveau d'une sortie horizontal
SRFC5CAP SRFC10CAP		Trousse d'embout pour fermer l'extrémité d'un canal pour un aspectfini et professionnel
SRFC5CPL10		Adaptateur pour combiner des composants de 120 mm (5 po)avec des composants de 240 mm (10 po)

Installation

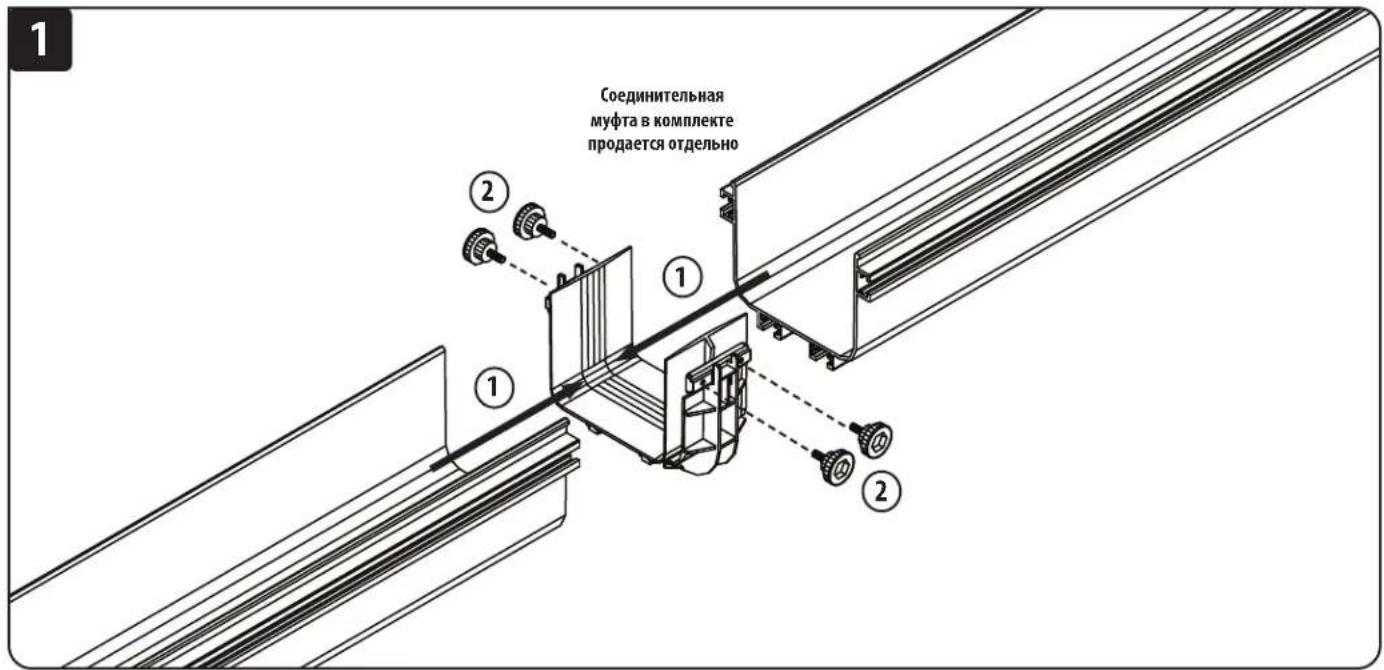

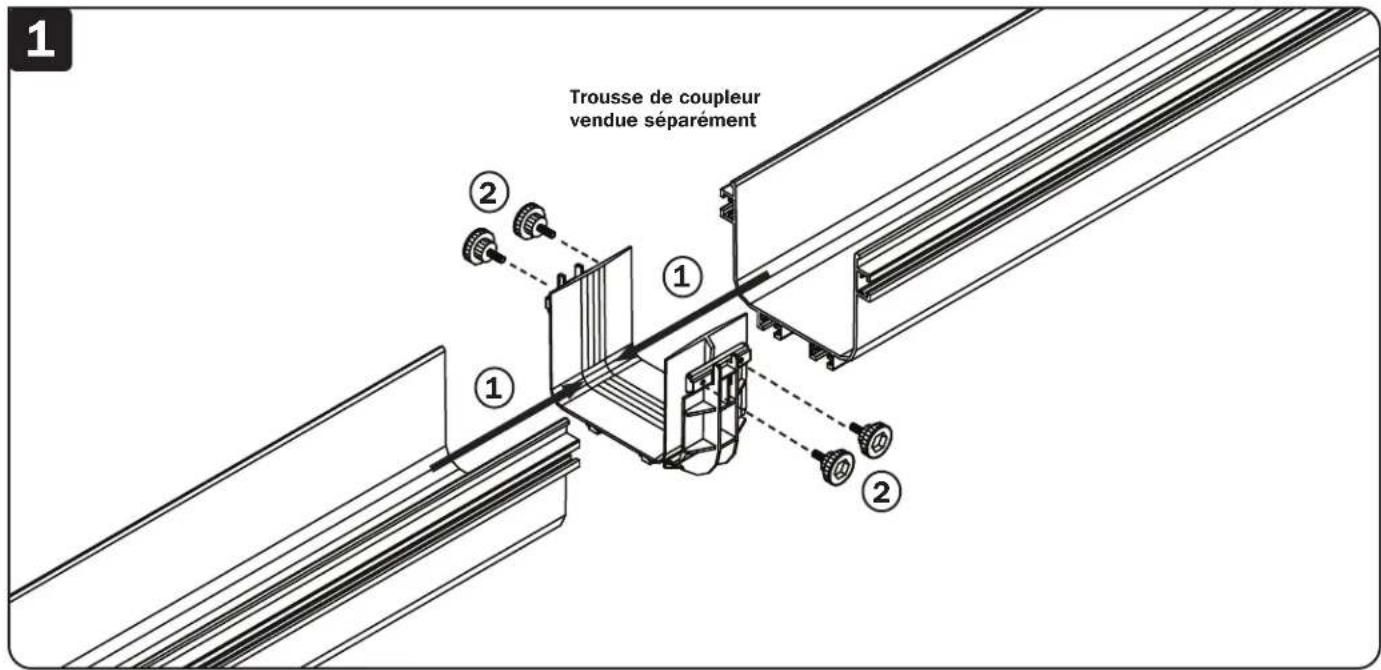

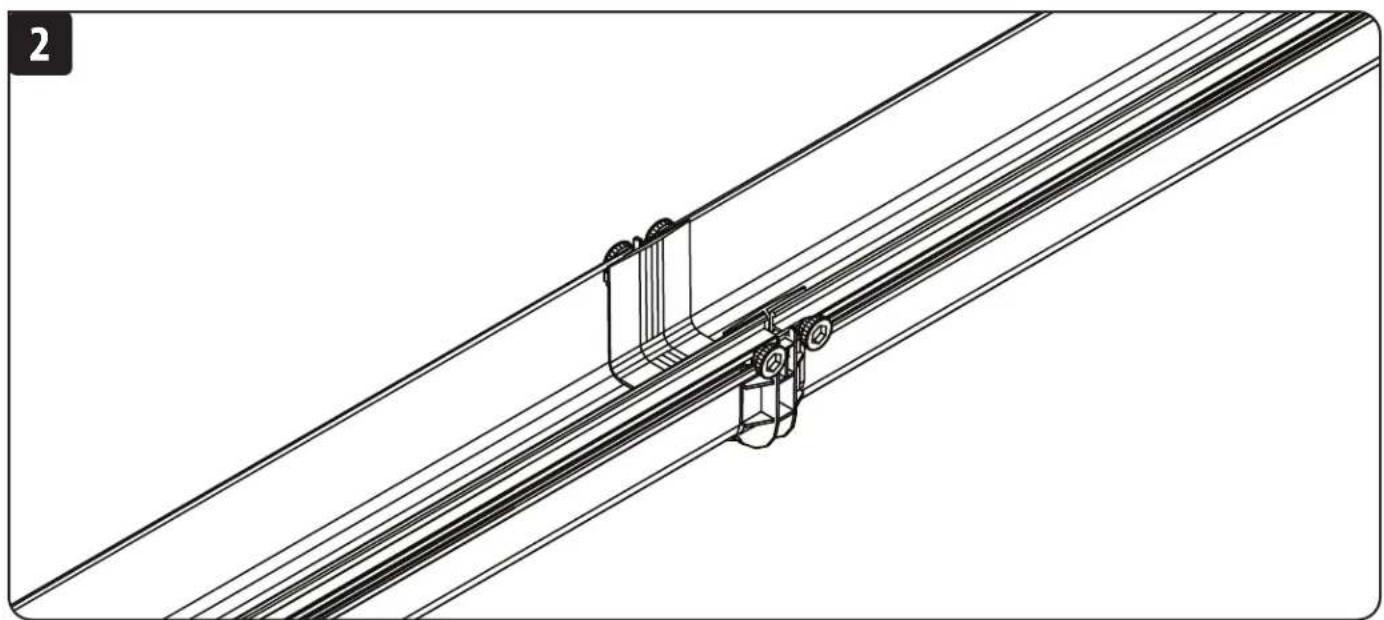

Les sections en U droites transportent horizontalement des câbles à fibres à travers le système. Raccorder à d'autres sections en U supplémentaires ou à d'autres raccords en utilisant les coupleurs SRFC5CPL5 ou SRFC10CPL10, vendus séparément. Serrer les vis et les écrous à la main, aucun outil nécessaire.
