Type de produit	Kit prolongateur/répartiteur DisplayPort over Cat6
Modèle	B127-002-D2H
Marque	Tripp Lite
Résolution maximale	4K (3840 x 2160) à 60 Hz avec sous-échantillonnage 4:4:4
Distance maximale	38 m (125 pi) avec câble Cat6 24 AWG
Interface source	DisplayPort 1.2a
Interface sortie	HDMI 2.0 (sur récepteurs distants)
Nombre de sorties HDMI	2 (via deux récepteurs B127-100-H inclus)
Alimentation	Externe 100-240 V CA, 50/60 Hz avec adaptateurs internationaux
Technologie d'alimentation	Power over Cable (PoC) – pas d'alimentation externe nécessaire au récepteur
Prise en charge audio	Jusqu'à 7.1 canaux (LPCM, AC-3, DTS)
Égaliseur intégré	Oui (sur récepteurs distants)
Réglage EDID	Automatique (sur récepteurs distants)
Montage	Mural, en bâti 19 pouces ou sur poteau (quincaillerie incluse)
Port moniteur local	Non (ce modèle n'a pas de port local)
Dimensions (approx.)	14 x 8 x 3 cm (transmetteur local)
Poids (approx.)	0,3 kg (transmetteur local)
Contenu de l'emballage	Transmetteur local, 2 récepteurs distants, alimentation externe, 4 adaptateurs de fiche, quincaillerie de montage, manuel d'utilisation
Garantie	1 an limitée
Câbles recommandés	Cat6 24 AWG (série N202), HDMI 2.0 (P569/P568), DisplayPort (P580)
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Débrancher avant installation. Utiliser uniquement l'alimentation fournie. Ne pas exposer à l'eau.
Réparabilité	Pas de pièces réparables par l'utilisateur. Contacter le support Tripp Lite pour tout problème.

FOIRE AUX QUESTIONS - B127002D2H Tripp Lite

Quelle est la résolution maximale prise en charge par le B127-002-D2H ?

Le B127-002-D2H prend en charge une résolution 4K (3840 x 2160) à 60 Hz avec un sous-échantillonnage chroma 4:4:4, compatible DisplayPort 1.2a et HDMI 2.0.

Quelle distance maximale puis-je atteindre avec ce prolongateur ?

Jusqu'à 38 mètres (125 pieds) en utilisant un câble Cat6 24 AWG à fils rigides. L'utilisation de câbles de calibre supérieur (26 AWG ou plus) réduit la distance.

Ai-je besoin d'une alimentation pour les récepteurs distants ?

Non, grâce à la technologie Power over Cable (PoC), l'alimentation est transmise via le câble Cat6 depuis le transmetteur local. Seul le transmetteur local nécessite une alimentation externe.

Comment installer le kit B127-002-D2H ?

1. Connectez la source DisplayPort au transmetteur local. 2. Reliez le transmetteur local à chaque récepteur distant via un câble Cat6. 3. Branchez les récepteurs distants aux moniteurs via HDMI. 4. Alimentez le transmetteur local et mettez les écrans sous tension. Assurez-vous que les moniteurs sont réglés sur HDMI 2.0 et 60 Hz.

Puis-je utiliser des câbles Cat5e ou Cat6 torsadés ?

Pour une performance optimale, utilisez des câbles Cat6 à fils rigides 24 AWG. Les câbles Cat5e ou toronnés peuvent fonctionner mais à des distances réduites et avec des risques d'instabilité.

Ce modèle prend-il en charge le HDR ?

Oui, le B127-002-D2H prend en charge le HDR. Assurez-vous que le HDR est activé sur votre moniteur et que le réglage Ultra HD Deep Color est correctement configuré.

Que dois-je faire si l'image ne s'affiche pas ?

Vérifiez que : 1) Tous les câbles sont bien connectés. 2) Les moniteurs sont réglés sur l'entrée HDMI appropriée et en mode HDMI 2.0. 3) La résolution source est configurée à 60 Hz. 4) Les voyants DEL sur le transmetteur et les récepteurs sont allumés (vert pour alimentation, orange pour signal). Consultez le manuel pour plus de détails.

Puis-je utiliser un moniteur local avec ce modèle ?

Non, le B127-002-D2H ne dispose pas de port pour moniteur local. Seuls les modèles B127-004-D4H et B127-008-D en intègrent un. Ce kit comporte uniquement deux sorties distantes.

Quels accessoires sont inclus dans l'emballage ?

L'emballage contient : un transmetteur local, deux récepteurs distants, une alimentation externe avec quatre adaptateurs de prise (américain, britannique, européen et australien), de la quincaillerie de montage et le manuel d'utilisation.

Comment nettoyer et entretenir l'appareil ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de solvants, de produits abrasifs ou de liquides. Assurez-vous que les orifices de ventilation ne sont pas obstrués.

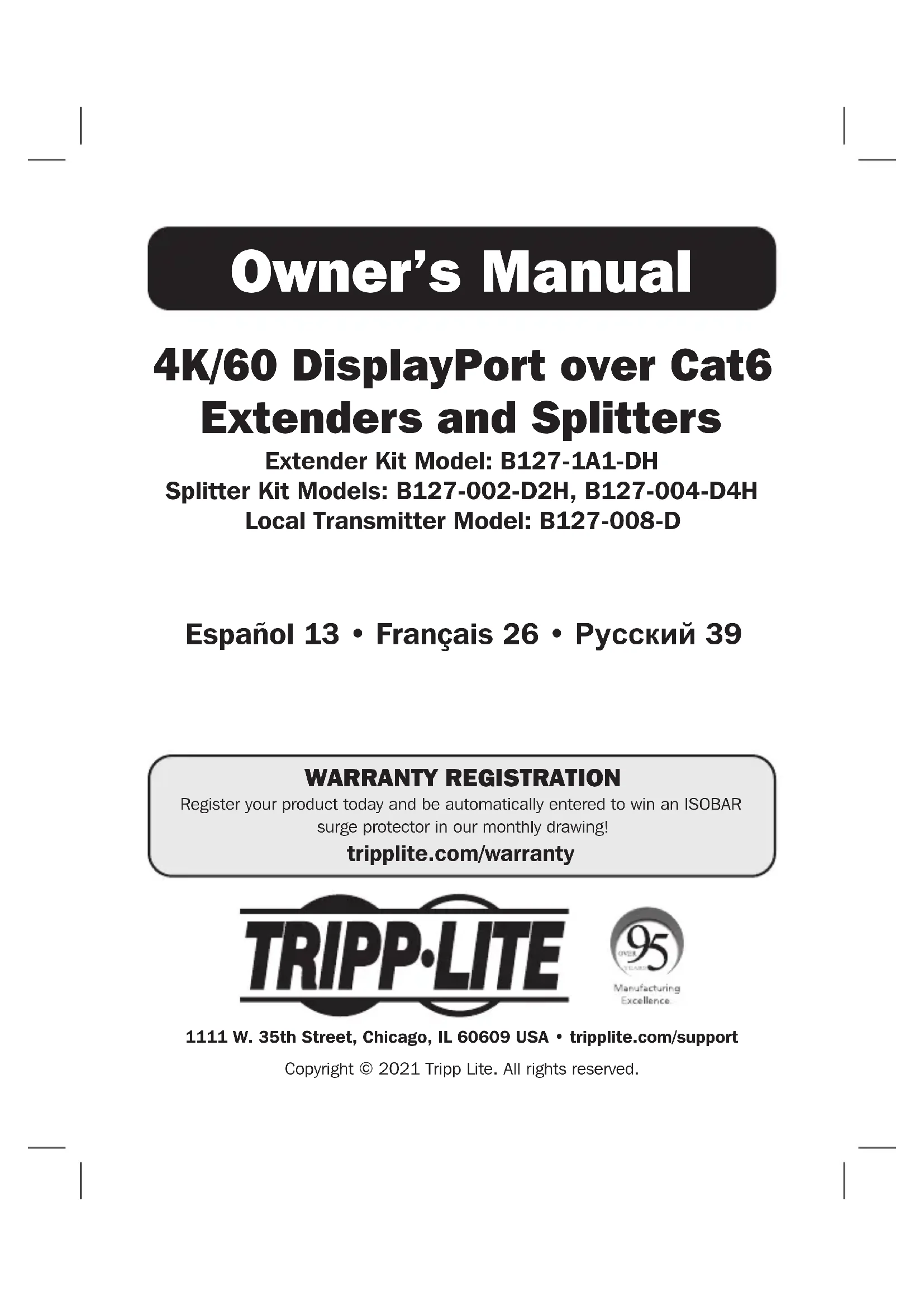

MODE D'EMPLOI B127002D2H Tripp Lite

Prolongateurs et couples 4k/60 displayport over CAT6

Modèle de trousse de prolongateur : B127-1A1-DH

Modèles de trousse de coupleur :

B127-002-D2H, B127-004-D4H

Modèle du transmetteur local : B127-008-D

D'excellence Industrielle

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Contenu de l'emballage

	B127-1A1-DH	B127-002-D2H	B127-004-D4H	B127-008-D
Appareil local (L), apparéil à distance (R) ou les deux (B)	B B B L
Source d'alimentation externe (entée : 100 à 240 V)	1 1 1 1
Adaptateurs de fiche internationaux (Amérique du Nord, Royaume-Uni, Europe, Australie)	O O O O
Quincaillerie de montage O O O O

Tout

• Prend en charge la résolution vidéo 4K (3 840 x 2 160 @ 60 Hz) et le sous-échantillonnage de la chrominance 4:4:4
• Prend en charge les systèmes ambiophoniques jusqu'à 7.1 canaux
• Compatible DisplayPort 1.2a
• Prend en charge jusqu'à canaux de modulation par impulsion et codage linéaire, AC-3, audio numérique DTS
• Prêt à l'emploi ; aucun logiciel ou lecteur requis

B127-1A1-DH

• Trousse de prolongateur d'alimentation par câble (PoC) DisplayPort over Cat6
• Prolonge un signal 4K (3 840 x 2 160 @ 60 Hz) jusqu'à 38 m (125 pi) de la source
• Un port HDMI supplémentaire sur le transmetteur local permet la connexion à un moniteur local.
• L'appareil récepteur à distance comporte un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.
• Inclut la quincaillerie de montage qui permet au transmetteur local et au récepteur à distance d'être installés au mur, montés dans un bati ou sur un poteau

B127-002-D2H

• Trousse de prolongateur/coupleur d'alimentation par câble (PoC) à 2 ports DisplayPort over Cat6
• Prolonge un signal 4K (3 840 x 2 160 @ 60 Hz) jusqu'à 38 m (125 pi) de la source
• Les récepteurs à distance HDMI comportent un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.
• La trousse inclut un prolongateur de coupleur à 2 ports et deux récepteurs à distance.
• Inclut la quincaillerie de montage qui permet à l'appareil d'être installé au mur, monté dans un bâti ou sur un poteau.

B127-004-D4H

• Trousse de prolongateur/coupleur d'alimentation par câble (PoC) à 4 ports DisplayPort over Cat6
• Prolonge un signal 4K (3 840 x 2 160 @ 60 Hz) jusqu'à 38 m (125 pi) de la source
• Les récepteurs à distance HDMI comportent un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.
• La trousse inclut un prolongateur de coupleur à 4 ports et quatre récepteurs à distance.
• Inclut la quincaillerie de montage qui permet à l'appareil d'être installé au mur, monté dans un bâti ou sur un poteau.
• Un port HDMI supplémentaire sur le transmetteur local permet la connexion à un moniteur local.

B127-008-D

• Transmetteur local à 8 ports d'alimentation par câble Cat6 (PoC) DisplayPort
• Prolonge un signal 4K (3 840 x 2 160 @ 60 Hz) jusqu'à 38 m (125 pi) de la source pour un maximum de huit récepteurs
• Inclut la quincaillerie de montage qui permet à l'appareil d'être installé au mur, monté dans un bâti ou sur un poteau
• Un port HDMI supplémentaire sur le transmetteur local permet la connexion à un moniteur local.

Accessoires en option :

Cordons de raccordement à fils rigides 24 AWG Cat6 de la série N202 - Câbles HDMI 2.0 haute vitesse de la série P569-XXX-CERT ou P568-XXX-2A - Câbles DisplayPort de la série P580-XXX

Clause de non-responsabilité

Avant l'installation, vérifier les paramètres suivants de la ou des sources et de la télévision/du ou des moniteurs :

1. Configurer le moniteur pour afficher 60Hz. Réverifier les réglages de l'usine, car ils peuvent être configurés par défaut à une fréquence moindre (Hz).
2. S'assurer que le réglage d'entrée du moniteur est configuré à HDMI 2.0. Certains écrans peuvent avoir un réglage par défaut configuré à HDMI 1.4
3. Vérifier que la fonctionnalité HDR du moniteur est activée. Cette fonctionnalité peut être désactivée comme réglage par défaut pour certains écrans.
4. Vérifier si le réglage Ultra HD (UHD) Deep Color (couleur foncée ultra-haute définition) est activé sur la télévision/le moniteur. Confirmer avec le fabricant de la télévision/du moniteur quels ports HDMI prennent en charge UHD Deep Color (couleur foncée ultra-haute définition).

Remarque: Si l'utilisateur souhaite raccorder un moniteur local à l'installation, selon la marque/le modèle de la télévision ou du moniteur, le réglage UHD Deep Color peut devoir être désactivé sur la télévision/le moniteur pour obtenir une résolution de 4K 60 Hz.

Instructions de montage (certains modèles)

B127-1A1-DH, B127-002-D2H, B127-004-D4H et B127-008-D incluent la quincaillerie de montage permettant différentes méthodes de montage. Les images suivantes illustrent comment les supports de montage inclus peuvent être fixés pour différentes installations.

Remarque: Le modèle illustré sur les images ci-dessous est pour des fins d'illustration uniquement. Le produit peut varier selon le nombre de modèle, la taille ou l'orientation des ports. Les options de montage pour tous les appareils sur IP sont les mêmes.

Remarques :

• Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.
• Pour obtenir la distance et la performance maximales, utiliser un cable Cat6 à fils rigides 24 AWG. L'utilisation d'un cable à fils à toron Cat6 ou d'un cable dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un cable dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un cable dont le calibre est inférieur. Tous les cables Cat6 de la série N202 de Tripp Lite sont faits de câblage à fils rigides de 24 AWG. Le diagramme d'installation illustre un appareil B127-1A1-DH.
• Aucune alimentation externe n'est requise pour le récepteur en raison de la technologie Power-over-Cable (PoC) incorporée au transmetteur.

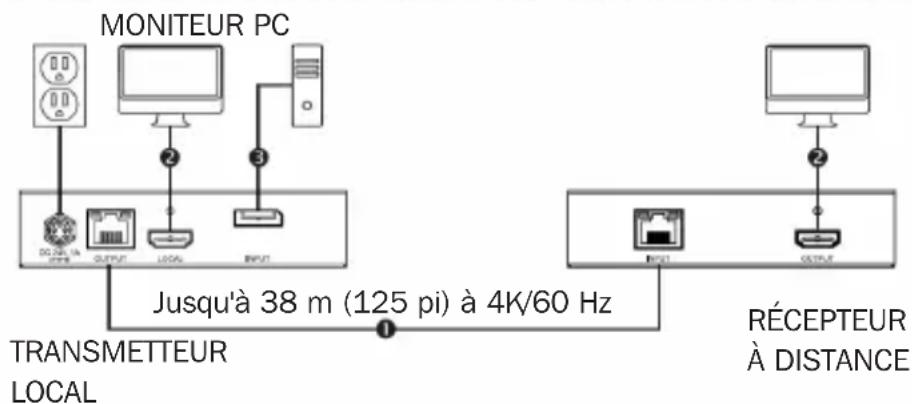

Trousse du prolongateur b127-1a1-dh

Cable Cat6 jusqu'à 38 m (125 pi) à 4K/60 Hz Cable HDMI 2.0 jusqu'à 4,5 m (15 pi) à 4K/60 Hz Câble DisplayPort jusqu'à 4,5 m (15 pi) à 4K/60 Hz

1. S'assurer que tout l'équipement de l'installation — comme les télévisions, les lecteurs Blu-ray et le transmetteur — est hors tension.

Installation de la trousse du prolongateur standard

1. À l'aide de câbles DisplayPort (comme le câble de la série P580-XXX de Tripp Lite), raccorder la source DisplayPort au port INPUT (entrée) sur le transmetteur local B127-1A1-DH.
2. Facultatif pour B127-1A1-DH : à l'aide d'un cable HDMI 2.0 ( comme un cable de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder un moniteur local au port LOCAL sur le transmetteur local B127-1A1-DH.
3. À l'aide d'un cable Cat6, raccorder le port RJ45 sur le transmetteur local au port RJ45 sur le récepteur à distance.
4. À l'aide d'un cable HDMI 2.0 (comme un cable de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder le port HDMI du récepteur à distance à un moniteur.
5. Mettre sous tension tous les écrans connectés. Le voyant à DEL LOCAL (orange) s'allumera pour indiquer que le port local est connecté à un écran.
6. Brancher l'alimentation externe au transmetteur local et le brancher à une prise murale disponible ou (facultatif) à un parasurtenseur, une unité de distribution de puissance (PDU) ou un onduleur Tripp Lite. Levoyant à DEL POWER (alimentation) (vert) s'allumera pour indiquer que l'appareil est alimenté par l'alimentation externe. Levoyant à DEL POWER (alimentation) (vert) sur le récepteur à distance s'allumera pour indiquer que l'appareil est alimenté par le transmetteur local par le biais de la technologie PoC.
7. Mettre la source DisplayPort sous tension. Levoyant à DEL OUTPUT (sortie) (orange) s'allume sur le transmetteur pour indiquer qu'un signal est reçu de la source.
8. Le voyant à DEL RJ45 (orange) s'allumera sur le transmetteur local et le récepteur à distance pour indiquer qu'un signal est reçu de la source vers l'écran. L'écran devrait maintenant s'afficher sur le moniteur connecté.

Remarques :

• Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.
• Pour obtenir la distance et la performance maximales, utiliser un cable Cat6 à fils rigides 24 AWG. L'utilisation d'un cable à fils à toron Cat6 ou d'un cable dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un cable dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un cable dont le calibre est inférieur. Tous les cables Cat6 de la série N202 de Tripp Lite sont faits de câblage à fils rigides de 24 AWG.

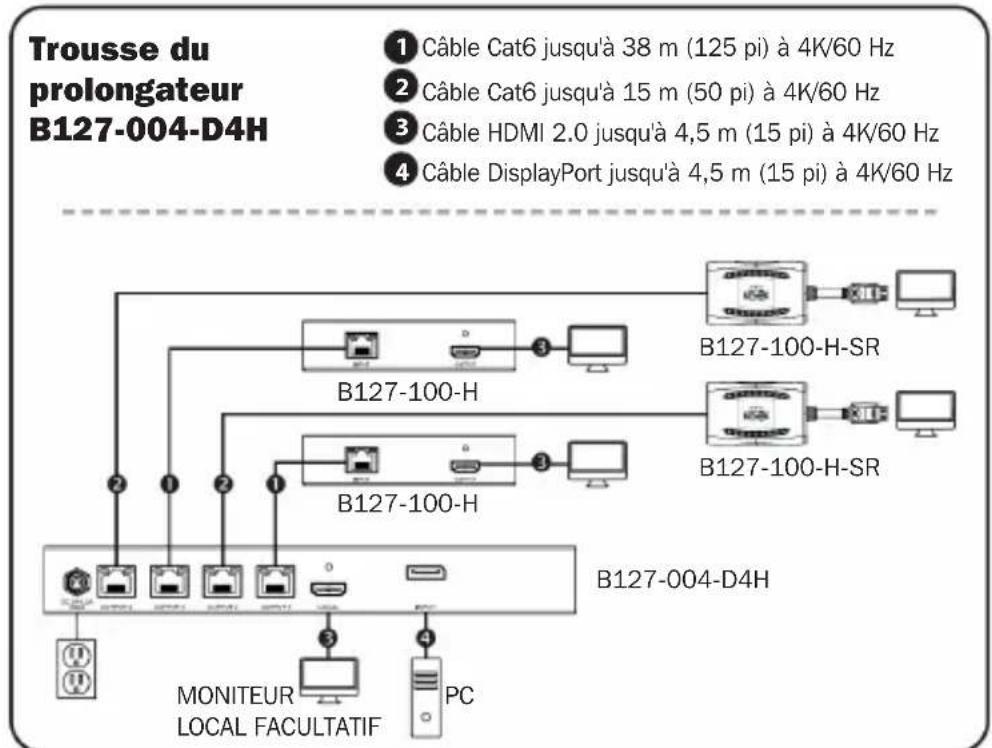

• Le schéma d'installation illustré le transmetteur local B127-004-D4H. L'installation du B127-002-D2H est la même, sauf qu'il y a seulement 2 ports à distance et aucun port de moniteur local. Le transmetteur B127-008-D comporte huit ports à distance et un port pour moniteur local.
• Aucune alimentation externe n'est requise pour le B127-100-H ou le B127-100-H-SR.

Installation du prolongateur standard

1. S'assurer que tout l'équipement de l'installation — comme les télévisions, les lecteurs Blu-ray et le transmetteur — est hors tension.
2. À l'aide de câbles DisplayPort (comme le câble de la série P580-XXX de Tripp Lite), raccorder la source DisplayPort au port INPUT (entrée) sur le transmetteur local B127-002-D2H, B127-004-D4H ou B127-008-D.
3. Facultatif pour B127-004-D4H et B127-008-D : à l'aide d'un câble HDMI 2.0 ( comme un câble de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder un moniteur local au port LOCAL sur le transmetteur local B127-004-D4H ou B127-008-D.
4. À l'aide d'un câble Cat6, raccorder le port de sortie RJ45 sur le transmetteur local au port RJ45 sur le récepteur à distance B127-100-H.
5. Répéter l'étape 4 pour chaque récepteur à distance supplémentaire raccordé.
6. À l'aide d'un câble HDMI 2.0 (comme un câble de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder le port HDMI du B127-100-H à un moniteur.
7. Répéter l'étape 6 pour chaque récepteur B127-100-H à distance supplémentaire de l'installation.
8. Mettre sous tension tous les écrans connectés. Le voyant à DEL LOCAL (orange) s'allumera pour indiquer que le port local est connecté à un écran.

Installation du prolongateur standard

1. Brancher l'alimentation externe au transmetteur local B127-002-D2H, B127-004-D4H ou B127-008-D, et le brancher à une prise murale disponible ou (facultatif) à un parasurtenseur, à une unité de distribution de puissance (PDU) ou à un onduleur Tripp Lite. Le voyant à DEL POWER (alimentation) (vert) s'allumera pour indiquer que l'appareil est alimenté par l'alimentation externe. Sur le B127-100-H, le voyant à DEL POWER (alimentation) (vert) sur le récepteur à distance s'allumera pour indiquer que l'appareil est alimenté par le prolongateur/coupleur.
2. Mettre la source DisplayPort sous tension. Les voyants à DEL (orange) sur le B127-002-D2H et le B127-004-D4H s'allumeront pour indiquer qu'un signal est reçu de la source. De plus, le voyant à DEL OUTPUT (sortie) s'allumera pour la connexion du signal de chaque port.
3. Les voyants à DEL RJ45 (orange) sur le B127-100-H s'allumeront pour indiquer qu'un signal est reçu du prolongateur/coupleur. L'écran devrait maintenant s'afficher sur le moniteur connecté.

Garantie limitée de 1 an

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir une réparation sous la présente garantie, vous devez obtenir un numéro d'autorisation de matériel (RMA) auprès de TRIPP LITE ou d'un centre de réparation reconnu par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF DANS LES CAS PREVUS PAR LES PRESENTES, TRIPP LITE N'ACCORDE AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTS DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULARIER.

Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur. À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPEÇAUX, FORTUIS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AYANT ÉTÉ AVISEE DE L'EVENTUALITE DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Renseignements sur la conformité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usage au recyclage pourvu qu'il soit remplacé par un équipement équivalent (ça varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien en vie ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
