MODE D'EMPLOI B127004D4H Tripp Lite

• Prennent en charge la résolution vidéo 4K (3 840 x 2 160 @ 60 Hz) et le sous-échantillonnage de la chrominance 4:4:4

• Prend en charge les systèmes ambiophoniques jusqu'à 7.1 canaux

• Compatible DisplayPort 1.2a

• Prend en charge jusqu'à canaux de modulation par impulsion et codage linéaire, AC-3, audio numérique DTS

• Prêt à l'emploi; aucun logiciel ou lecteur requis B127-1A1-DH B127-002-D2H B127-004-D4H B127-008-D Appareil local (L), appareil à distance (R) ou les deux (B) B B B L Source d’alimentation externe (entrée : 100 à 240 V)

Adaptateurs de fiche internationaux (Amérique du Nord, Royaume-Uni, Europe, Australie) O O O O Quincaillerie de montage O O O O28 Caractéristiques du produit B127-1A1-DH

• Trousse de prolongateur d'alimentation par câble (PoC) DisplayPort over Cat6

• Prolonge un signal 4K (3 840 x 2 160 @ 60 Hz) jusqu'à 38 m (125 pi) de la source

• Un port HDMI supplémentaire sur le transmetteur local permet la connexion à un moniteur local.

• L'appareil récepteur à distance comporte un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.

• Inclut la quincaillerie de montage qui permet au transmetteur local et au récepteur à distance d'être installés au mur, montés dans un bâti ou sur un poteau B127-002-D2H

• Trousse de prolongateur/coupleur d'alimentation par câble (PoC) à 2 ports DisplayPort over Cat6

• Prolonge un signal 4K (3 840 x 2 160 @ 60 Hz) jusqu'à 38 m (125 pi) de la source

• Les récepteurs à distance HDMI comportent un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.

• La trousse inclut un prolongateur de coupleur à 2 ports et deux récepteurs à distance.

• Inclut la quincaillerie de montage qui permet à l'appareil d'être installé au mur, monté dans un bâti ou sur un poteau29 Caractéristiques du produit B127-004-D4H

• Trousse de prolongateur/coupleur d'alimentation par câble (PoC) à 4 ports DisplayPort over Cat6

• Prolonge un signal 4K (3 840 x 2 160 @ 60 Hz) jusqu'à 38 m (125 pi) de la source

• Les récepteurs à distance HDMI comportent un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.

• La trousse inclut un prolongateur de coupleur à 4 ports et quatre récepteurs à distance.

• Inclut la quincaillerie de montage qui permet à l'appareil d'être installé au mur, monté dans un bâti ou sur un poteau

• Un port HDMI supplémentaire sur le transmetteur local permet la connexion à un moniteur local. B127-008-D

• Transmetteur local à 8 ports d’alimentation par câble Cat6 (PoC) DisplayPort

• Prolonge un signal 4K (3 840 x 2 160 @ 60 Hz) jusqu’à 38 m (125 pi) de la source pour un maximum de huit récepteurs

• Inclut la quincaillerie de montage qui permet à l’appareil d’être installé au mur, monté dans un bâti ou sur un poteau

• Un port HDMI supplémentaire sur le transmetteur local permet la connexion à un moniteur local. Accessoires en option :

• Cordons de raccordement à fils rigides 24 AWG Cat6 de la série N202

• Câbles HDMI 2.0 haute vitesse de la série P569-XXX-CERT ou

• Câbles DisplayPort de la série P580-XXX30 Clause de non-responsabilité Avant l'installation, vérifier les paramètres suivants de la ou des sources et de la télévision/du ou des moniteurs :

1. Configurer le moniteur pour afficher 60 Hz. Revérifier les réglages de

l'usine, car ils peuvent être configurés par défaut à une fréquence moindre (Hz).

2. S'assurer que le réglage d'entrée du moniteur est configuré à HDMI

2.0. Certains écrans peuvent avoir un réglage par défaut configuré à HDMI 1.4

3. Vérifier que la fonctionnalité HDR du moniteur est activée. Cette

fonctionnalité peut être désactivée comme réglage par défaut pour certains écrans.

4. Vérifier si le réglage Ultra HD (UHD) Deep Color (couleur foncée ultra-

haute définition) est activé sur la télévision/le moniteur. Confirmer avec le fabricant de la télévision/du moniteur quels ports HDMI prennent en charge UHD Deep Color (couleur foncée ultra-haute définition). Remarque : Si l’utilisateur souhaite raccorder un moniteur local à l’installation, selon la marque/le modèle de la télévision ou du moniteur, le réglage UHD Deep Color peut devoir être désactivé sur la télévision/le moniteur pour obtenir une résolution de 4K 60 Hz.31 Instructions de montage (certains modèles) B127-1A1-DH, B127-002-D2H, B127-004-D4H et B127-008-D incluent la quincaillerie de montage permettant différentes méthodes de montage. Les images suivantes illustrent comment les supports de montage inclus peuvent être fixés pour différentes installations. Remarque : Le modèle illustré sur les images ci-dessous est pour des fins d'illustration uniquement. Le produit peut varier selon le numéro de modèle, la taille ou l'orientation des ports. Les options de montage pour tous les appareils sur IP sont les mêmes. Montage mural Montage en bâti de 48,3 cm (19 po) Montage sur poteau32 Installation de la trousse du prolongateur standard Remarques :

• Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.

• Pour obtenir la distance et la performance maximales, utiliser un câble Cat6 à fils rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat6 ou d'un câble dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un câble dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un câble dont le calibre est inférieur. Tous les câbles Cat6 de la série N202 de Tripp Lite sont faits de câblage à fils rigides de 24 AWG.

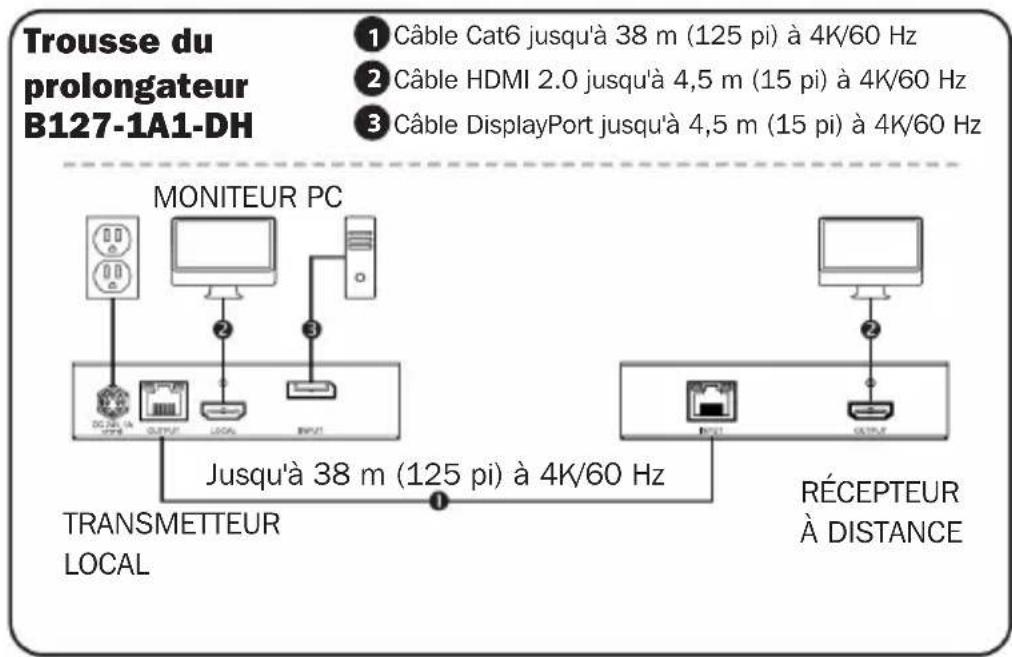

• Le diagramme d'installation illustre un appareil B127-1A1-DH.

• Aucune alimentation externe n'est requise pour le récepteur en raison de la technologie Power-over-Cable (PoC) incorporée au transmetteur. Trousse du prolongateur B127-1A1-DH MONITEUR PC TRANSMETTEUR LOCAL RÉCEPTEUR À DISTANCE Jusqu'à 38 m (125 pi) à 4K/60 Hz Câble Cat6 jusqu'à 38 m (125 pi) à 4K/60 Hz Câble HDMI 2.0 jusqu'à 4,5 m (15 pi) à 4K/60 Hz Câble DisplayPort jusqu'à 4,5 m (15 pi) à 4K/60 Hz

1. S'assurer que tout l'équipement de l'installation — comme les

télévisions, les lecteurs Blu-ray et le transmetteur — est hors tension.33 Installation de la trousse du prolongateur standard

2. À l'aide de câbles DisplayPort (comme le câble de la série P580-XXX

de Tripp Lite), raccorder la source DisplayPort au port INPUT (entrée) sur le transmetteur local B127-1A1-DH.

3. Facultatif pour B127-1A1-DH : à l'aide d'un câble HDMI 2.0

(comme un câble de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder un moniteur local au port LOCAL port sur le transmetteur local B127-1A1-DH.

4. À l'aide d'un câble Cat6, raccorder le port RJ45 sur le transmetteur

local au port RJ45 sur le récepteur à distance.

5. À l'aide d'un câble HDMI 2.0 (comme un câble de la série

P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder le port HDMI du récepteur à distance à un moniteur.

6. Mettre sous tension tous les écrans connectés. Le voyant à DEL

LOCAL (orange) s'allumera pour indiquer que le port local est connecté à un écran.

7. Brancher l'alimentation externe au transmetteur local et le brancher

à une prise murale disponible ou (facultatif) à un parasurtenseur, une unité de distribution de puissance (PDU) ou un onduleur Tripp Lite. Le voyant à DEL POWER (alimentation) (vert) s'allumera pour indiquer que l'appareil est alimenté par l'alimentation externe. Le voyant à DEL POWER (alimentation) (vert) sur le récepteur à distance s'allumera pour indiquer que l'appareil est alimenté par le transmetteur local par le biais par le biais de la technologie PoC.

8. Mettre la source DisplayPort sous tension. Le voyant à DEL OUTPUT

(sortie) (orange) s'allume sur le transmetteur pour indiquer qu'un signal est reçu de la source.

9. Le voyant à DEL RJ45 (orange) s'allumera sur le transmetteur local

et le récepteur à distance pour indiquer qu'un signal est reçu de la source vers l'écran. L'écran devrait maintenant s'afficher sur le moniteur connecté.34 Installation du prolongateur standard Remarques :

• Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.

• Pour obtenir la distance et la performance maximales, utiliser un câble Cat6 à fils rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat6 ou d'un câble dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un câble dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un câble dont le calibre est inférieur. Tous les câbles Cat6 de la série N202 de Tripp Lite sont faits de câblage à fils rigides de 24 AWG.

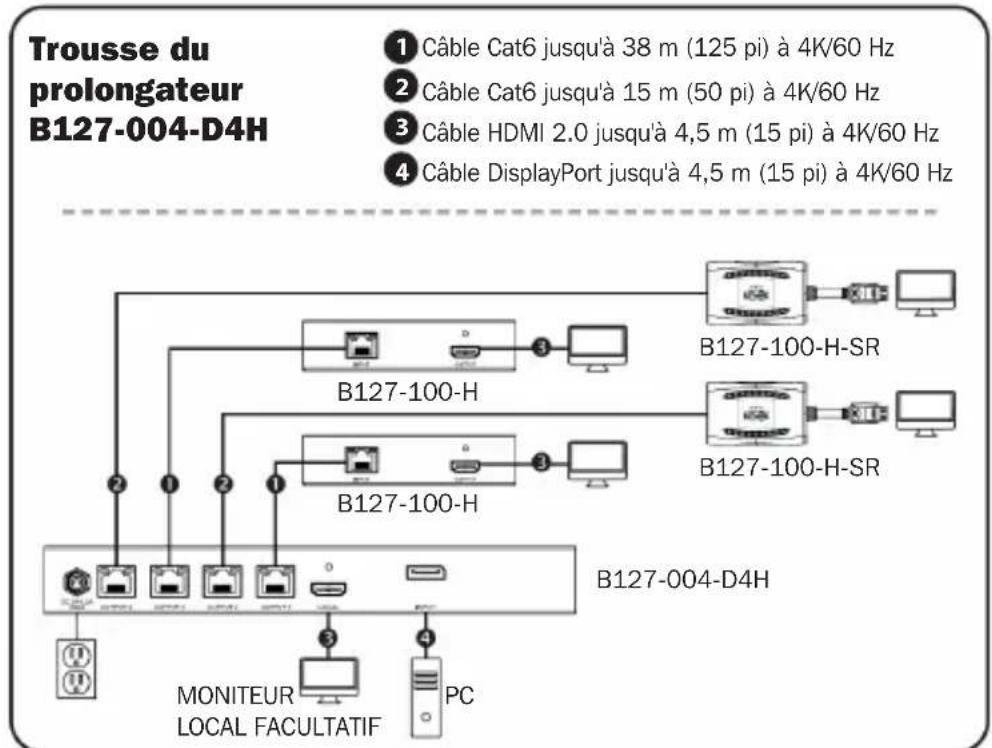

• Le schéma d’installation illustre le transmetteur local B127-004-D4H. L’installation du B127-002-D2H est la même, sauf qu’il y a seulement 2 ports à distance et aucun port de moniteur local. Le transmetteur B127-008-D comporte huit ports à distance et un port pour moniteur local.

• Aucune alimentation externe n'est requise pour le B127-100-H ou le B127-100-H-SR. Trousse du prolongateur B127-004-D4H MONITEUR LOCAL FACULTATIF

B127-004-D4H B127-100-H B127-100-H-SR B127-100-H B127-100-H-SR Câble Cat6 jusqu'à 38 m (125 pi) à 4K/60 Hz Câble Cat6 jusqu'à 15 m (50 pi) à 4K/60 Hz Câble HDMI 2.0 jusqu'à 4,5 m (15 pi) à 4K/60 Hz Câble DisplayPort jusqu'à 4,5 m (15 pi) à 4K/60 Hz

Installation du prolongateur standard

1. S'assurer que tout l'équipement de l'installation — comme les

télévisions, les lecteurs Blu-ray et le transmetteur — est hors tension.

2. À l’aide de câbles DisplayPort (comme le câble de la série P580-XXX

de Tripp Lite), raccorder la source DisplayPort au port INPUT (entrée) sur le transmetteur local B127-002-D2H, B127-004-D4H ou B127-008-D.

3. Facultatif pour B127-004-D4H et B127-008-D : à l’aide d’un

câble HDMI 2.0 (comme un câble de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder un moniteur local au port LOCAL port sur le transmetteur local B127-004-D4H ou B127-008-D.

4. À l'aide d'un câble Cat6, raccorder le port de sortie RJ45 sur le

transmetteur local au port RJ45 sur le récepteur à distance B127-100-H.

5. Répéter l'étape 4 pour chaque récepteur à distance supplémentaire

6. À l'aide d'un câble HDMI 2.0 (comme un câble de la série

P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder le port HDMI du B127-100-H à un moniteur.

7. Répéter l'étape 6 pour chaque récepteur B127-100-H à distance

supplémentaire de l'installation.

8. Mettre sous tension tous les écrans connectés. Le voyant à DEL

LOCAL (orange) s'allumera pour indiquer que le port local est connecté à un écran.36

Brancher l’alimentation externe au transmetteur local B127-002-D2H, B127-004-D4H ou B127-008-D, et le brancher à une prise murale disponible ou (facultatif) à un parasurtenseur, à une unité de distribution de puissance (PDU) ou à un onduleur Tripp Lite. Le voyant à DEL POWER (alimentation) (vert) s’allumera pour indiquer que l’appareil est alimenté par l’alimentation externe. Sur le B127-100-H, le voyant à DEL POWER (alimentation) (vert) sur le récepteur à distance s’allumera pour indiquer que l’appareil est alimenté par le prolongateur/coupleur.

10. Mettre la source DisplayPort sous tension. Les voyants à DEL (orange)

sur le B127-002-D2H et le B127-004-D4H s'allumeront pour indiquer qu'un signal est reçu de la source. De plus, le voyant à DEL OUTPUT (sortie) s'allumera pour la connexion du signal de chaque port.

11. Les voyants à DEL RJ45 (orange) sur le B127-100-H s'allumeront

pour indiquer qu'un signal est reçu du prolongateur/coupleur. L'écran devrait maintenant s'afficher sur le moniteur connecté. Installation du prolongateur standard37 Garantie Garantie limitée de 1 an TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir une réparation sous la présente garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (RMA) auprès de TRIPP LITE ou d'un centre de réparation reconnu par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque. SAUF DANS LES CAS PRÉVUS PAR LES PRÉSENTES, TRIPP LITE N'ACCORDE AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur. À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.38 Garantie Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne) En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
