Tipo de producto	Kit extensor/acoplador DisplayPort sobre Cat6 de 4 puertos
Marca	Tripp Lite
Modelo	B127-004-D4H
Resolución máxima	4K (3840 x 2160) a 60 Hz, submuestreo 4:4:4
Distancia máxima	38 m (125 pies) con cable Cat6 24 AWG de hilos sólidos
Tecnología de transmisión	DisplayPort 1.2a sobre cable Cat6 con alimentación por cable (PoC)
Número de receptores remotos	4 (modelos B127-100-H incluidos)
Puertos adicionales	1 puerto HDMI local en el transmisor para monitor local
Formatos de audio compatibles	Hasta 7.1 canales, PCM, AC-3, DTS
Ecualizador y EDID	Ecualizador integrado y ajuste automático de imagen EDID en los receptores
Alimentación	Externa (100-240 V CA, 50/60 Hz) incluida, adaptadores internacionales suministrados
Consumo eléctrico	Aproximadamente 10 W (estimado)
Dimensiones del transmisor	Aproximadamente 20 x 15 x 3 cm (estimado)
Peso total del kit	Aproximadamente 1,2 kg (estimado)
Montaje	Montaje en pared, en bastidor de 19 pulgadas o en poste (herrajes incluidos)
Temperatura de funcionamiento	0 °C a 40 °C (estimado)
Humedad de funcionamiento	10 % a 90 % (sin condensación, estimado)
Cables recomendados	Cat6 24 AWG de hilos sólidos (serie N202), HDMI 2.0 de alta velocidad, DisplayPort
Mantenimiento	Limpiar con un paño seco; evitar la humedad y el polvo
Seguridad	Usar solo la alimentación suministrada; no abrir el dispositivo; desconectar antes de limpiar
Piezas de repuesto y reparabilidad	No reparable por el usuario; contactar a Tripp Lite para reemplazo en garantía
Garantía	Garantía limitada de 1 año
Contenido del paquete	Transmisor, 4 receptores, 1 alimentación, adaptadores internacionales, herrajes de montaje

Preguntas frecuentes - B127004D4H Tripp Lite

¿Cómo conectar el B127-004-D4H?

Asegúrese de que todos los dispositivos estén apagados. Conecte la fuente DisplayPort al puerto INPUT del transmisor usando un cable DisplayPort. Conecte cada receptor remoto al transmisor mediante un cable Cat6. Conecte cada receptor a un monitor mediante un cable HDMI 2.0. Enchufe la alimentación al transmisor, luego encienda las pantallas y la fuente.

¿Qué tipo de cable Cat6 debo usar?

Use un cable Cat6 de hilos sólidos de calibre 24 AWG para una distancia y rendimiento óptimos. Los cables de hilos trenzados o de calibre superior (26 AWG) reducen el alcance máximo. Se recomiendan los cables de la serie N202 de Tripp Lite.

¿Cuál es la distancia máxima entre el transmisor y un receptor?

Con un cable Cat6 24 AWG de hilos sólidos, puede alcanzar hasta 38 metros (125 pies) para una señal 4K a 60 Hz.

¿Puedo usar una fuente HDMI en lugar de DisplayPort?

No, la entrada del transmisor es un puerto DisplayPort. Para una fuente HDMI, necesitará un convertidor activo DisplayPort a HDMI (no incluido) o usar otro modelo Tripp Lite con entrada HDMI.

¿Por qué no hay imagen en mi monitor?

Verifique que todos los cables estén bien conectados. Asegúrese de que el monitor esté configurado en entrada HDMI 2.0 y que la resolución 4K a 60 Hz esté activada. Verifique también que el ajuste UHD Deep Color esté activado si es necesario. Consulte los LED: POWER verde, LOCAL naranja, OUTPUT naranja y RJ45 naranja deben estar encendidos.

¿Cómo interpretar los LED?

En el transmisor: POWER (verde) indica alimentación, LOCAL (naranja) señala un monitor local conectado, OUTPUT (naranja) para cada puerto activo. En los receptores: POWER (verde) a través de PoC, RJ45 (naranja) indica recepción de señal.

¿Puedo conectar más de 4 receptores?

Este modelo está diseñado para un máximo de 4 receptores. Para más salidas, use el modelo B127-008-D que soporta hasta 8 receptores.

¿Cómo montar el dispositivo en la pared?

Use los herrajes de montaje suministrados. Fije los soportes al transmisor y a los receptores, luego atorníllelos a la pared, a un bastidor de 19 pulgadas o a un poste según las instrucciones ilustradas en el manual.

¿Qué hacer si la señal de video es inestable o de resolución reducida?

Verifique que esté usando cables Cat6 de calidad y cables HDMI 2.0 certificados. Reduzca la distancia entre el transmisor y los receptores. Asegúrese de que los ajustes del monitor (HDMI 2.0, UHD Deep Color) sean correctos. También puede intentar desactivar el monitor local (si está conectado) para mejorar la estabilidad.

¿Cuál es la duración de la garantía y cómo activarla?

Tripp Lite ofrece una garantía limitada de un año a partir de la fecha de compra. Para cualquier reclamo, contacte a Tripp Lite para obtener un número RMA y devuelva el producto defectuoso con porte pagado y comprobante de compra.

MANUAL DE USUARIO B127004D4H Tripp Lite

Manual del Propietario

Extensores y Divisores DisplayPort 4K / 60 sobre Cat6

Modelo de Juego de Extensor: B127-1A1-DH

Modelos de Juego de Divisor:

B127-002-D2H, B127-004-D4H

Modelo de Transmisor Local: B127-008-D

English 1 • Français 26 • Pycckn 39

Excelencia en Manufactura

1111 W. 35th Street, Chicago, IL 60609 EE UU · tripnite.com/support

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Contenido del Empaque

	B127-1A1-DH	B127-002-D2H	B127-004-D4H	B127-008-D
Unidad Local (L), Unidad Remota (R) o Ambas (B)	B B B L
Fuente de Alimentación Externa (Entrada: 100V - 240V)	1 1 1
Adaptadores para Clavijas Internecionales (Norteamérica, Reino Unido, Europa, Australia)	Y Y Y Y
Accesorios de instalación Y Y Y Y

Characteristicas del Producto

Todas

• Soportan unaResolution de video 4K (3840 x 2160 @ 60 Hz) y submuestro de croma 4:4:4
• Soporta audio de sonido envolvente de hasta 7.1 canales
• Compatible con DisplayPort 1.2a
• Soporta hasta LPCM de 8 canales, audio digital DTS
• Conectar y Usar—No require software ni controladores

B127-1A1-DH

• Juego Extensor PoC DisplayPort sobre Cat6
• Extienda una BCH de 4K (3840 x 2160 @ 60 Hz) hasta a 38 m [125 pies] desde la fuente
• Un puerto HDMI adicional en launidad transmisora local permitte la connexion de un monitor local

Characteristicas del Producto

• Launidad receptora remota cuenta con un control de ecualización (EQ) incorporedo y ajuste deImagen EDID automatico
• Incluye los accesos de instalacion que permiten que las unidades transmisora local y receptora remota Sean instaladas en rack, en la pared o en poste.

B127-002-D2H

• Juego de Extensor Divisor de 2 Puerto PoC DisplayPort sobre Cat6
• Extende una senal de 4K (3840 x 2160 @ 60 Hz) hasta a 38 m [125 pies] desde la fuente
• Las unidades receptoras remotas HDMICNTAN con un control de ecualizacion (EQ) incorporeado y ajuste de imagen EDID automatico
• El juego incluye un extensor divisor de 2 puertos y dos receptores remotos
• Incluye los accesorios de instalación que permiten que launidad sea instalada en rack, en la pared o en poste.

B127-004-D4H

• Juego de Extensor Divisor de 4 Puerto PoC DisplayPort sobre Cat6
• Extende una senal de 4K (3840 x 2160 @ 60 Hz) hasta a 38 m [125 pies] desde la fuente
• Las unidades receptoras remotas HDMICNTAN con un control de ecualizacion (EQ) incorporeado y ajuste de imagen EDID automatico
• El juego incluye un extensor divisor de 4 puertos y dos receptores remotos
• Incluye los accesorios de instalación que permiten que launidad sea instalada en rack, en la pared o en poste.
• Un puerto HDMI adicional en launidad transmisora local permitte la connexion de un monitor local

Characteristicas del Producto

B127-008-D

• Unidad Transmisora Local de 8 Puerto DisplayPort por Cable de Alimentacion (PoC) Cat6

• Extienda una postal de 4K (3840 x 2160) a 60 Hz hasta a 38 m [125 pies] de la fuente hasta a ocho receptores

• Incluye los accesos de instalación que permiten que launidad sea instalada en rack, en la pared o en poste.

• Un puerto HDMI adicional en launidad transmisora local permitte la connexion de un monitor local

Accesorios Opcionales:

• Cables Patch Cat6 de Alambre Sólido 24 AWG de la Serie N202
• Cables HDMI 2.0 de Alta Velocidad Serie P569-XXX-CERT o P568-XXX-2A
• Cables DisplayPort P580-XXX

Limitación de Responsabilidad

Antes de la instalación, compruebe los siguientes ajustes de su(s) fuente(s) y TV o Monitor(es):

1. Configure el monitor @60 Hz. Compruebe la configuración de fabrica, pueda estar predeterminado para una Frequencia (Hz) menor.
2. Asegürese de que la configuración de entrada de su monitor está establishada en HDMI 2.0. Algunas pantallas peuvent tener una configuración predeterminada de HDMI 1.4
3. Verifique que su monitoronga habitada la caracteristica HDR. Algunas pantallas peuvent tener esta functiOn deshabilitada como configuracion predeterminada.
4. Verifique que la Configuración de Color Verdadero Ultra HD [UHD] está habitada en su TV o Monitor. Confirme con el fabricante de su TV o Monitor qué puertos HDMI soportan Color Verdadero UHD.

Note: Si desea conectar un monitor local a su instalación,DEPENDiendo del fabricante o modelos de su televisor o monitor, es posible queonga que deshabilitar el ajuste de color verdadero UHD en su televisor o monitor local para lograr la resolution 4K a 60Hz.

Instrucciones de Instalacion (modelos selectos)

El B127-1A1-DH, B127-002-D2H, B127-004-D4H y B127-008-D incluyen accesorios de instalacion, lo que permite una variedad de métodos de instalacion. Las siguientes imagenes ilustran como能把 enjarse los soportes de instalacion incluidos para las differentes instalaciones.

Note: El modelo做不到 en las imagenes de abajo es solo para fines ilustrativos. El producto可以选择 variar según el número de modelos,ullan u orientación de puerto. Las options de instalación para todas las unidades sobre IP son las mismas.

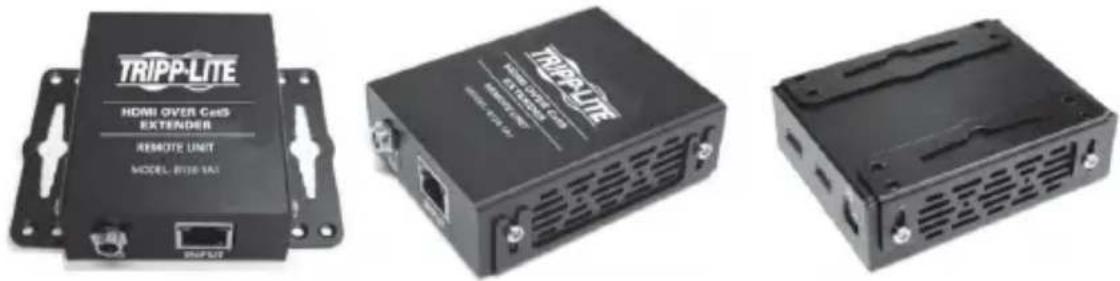

Instalación en la Pared

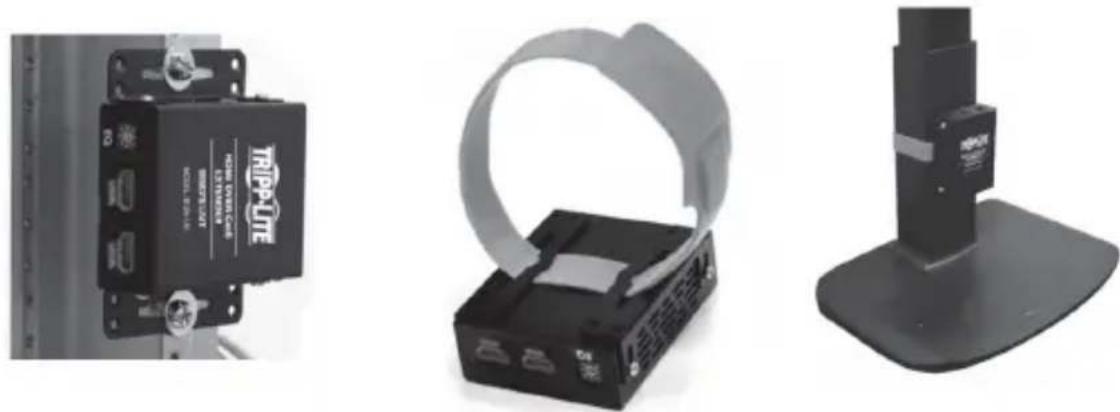

Instalación en rack de 19" Instalación en poste

Instalación de Juego Extensor Estándar

Notas:

• Haga pruebas para asegurar de que toda la instalación trabajo correctamente antes de jalar los cables a工程技术 y paredes.
• Para encontrar la distancia y rendimientoolestimos,use un cable Cat6 con conductores de alambre sólico 24 AWG. Usar cable Cat6 de alambre trenzado o cable con un número de calibre (AWG) mayor de 24 AWG resultaré en una distancia de extension másorta. Un cableado de mayor calibre, como 26 AWG, tiene calidad de transmisión más limitada que el cableado de menor calibre. Todos los cables Cat6 de la Serie N202 de Tripp Lite usan cableado de alambre sólico 24 AWG.

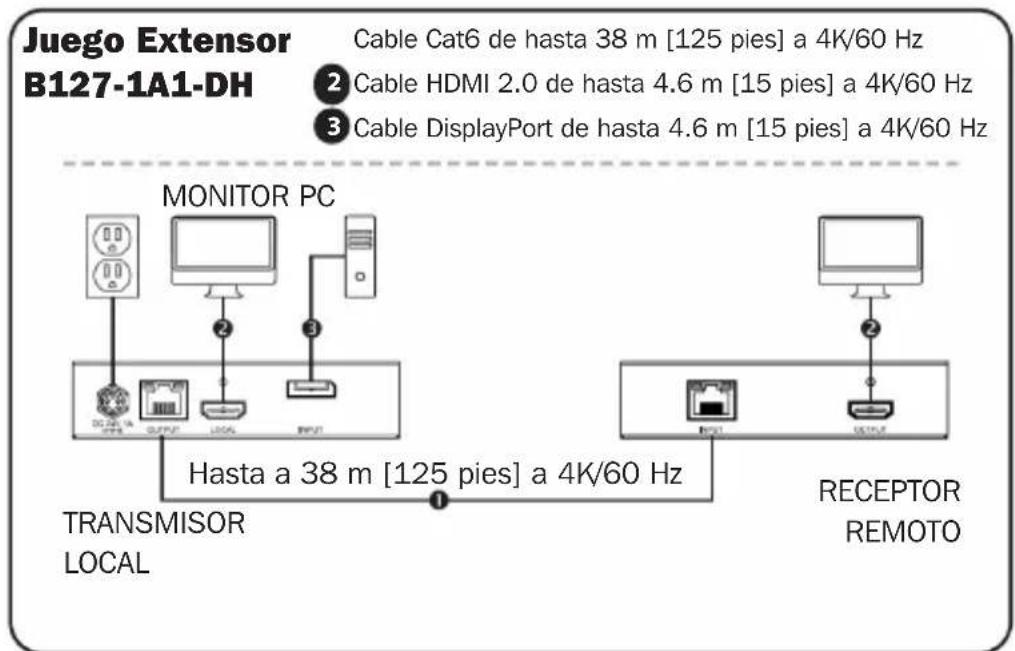

• El diagrama de instalación muestra una unidad B127-1A1-DH.
• No se requiere energia externa en el receptor remoto bajo a la Tecnología PoC incorpora en la unidad transmisora.

1. Asegürese de que todos los equipos en la instalación—como TVs, reproductores Blu-ray y el transmisor—estén apagados.

Instalación de Juego Extensor Estándar

1. Usando cables DisplayPort (como el Tripp Lite Serie P580-XXX), connecte la fuente de DisplayPort al puerto INPUT en la unidad transmisora local B127-1A1-DH.
2. Opcional para B127-1A1-DH: Utilizando un cable HDMI 2.0 (como el cable Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte un monitor local al puerto LOCAL en launidad transmisora local B127-1A1-DH.
3. Usando cable Cat6, conecte el puerto RJ45 en la unidad transmisora local al puerto RJ45 en la unidad receptora remota.
4. Utilizando un cable HDMI 2.0 (como el cable Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte launidad receptora remota del puerto HDMI a un monitor.
5. Encienda todas las pantallas connectadas. El LED LOCAL (naranja) se iluminará para indicar que el puerto local está conectado a una pantalla.
6. Conecte la fuente de alimentación externa a launidad transmisora local y enchufela en un tomacorrientes de pared (optional), Supresor de Sobretensiones, Unidad de Distribución de Energía [PDU] o Sistema de Respaldo Ininterrupible [UPS] de Tripp Lite. El LED POWER (Verde) se iluminará para indicar que launidad está recibiendo energia de la fuente de alimentación externa. El LED POWER (Verde) en launidad receptora remota se iluminará para indicar que launidad está recibiendo energia de launidad transmisora local mediante la Tecnología PoC.
7. Encienda la fuente de DisplayPort. El LED OUTPUT (naranja) en la unidad transmisora local se iluminará para indicar que se recibe una sealsal de la fuente.
8. El LED RJ45 (naranja) encenderá en las unidades Transmitora local y receptora remota para indicar que se está recibiendo una seals de la fuente a la pantalla. Ahora se debe做不到ra planta en el monitor conectado.

Instalacion de Extensor Estandar

Notas:

• Haga pruebas para asegurar de que toda la instalación trabajo correctamente antes de jalar los cables a工程技术 y paredes.
• Para encontrar la distancia y rendimientoolestimos,use un cable Cat6 con conductores de alambre solido 24 AWG. Usar cable Cat6 de alambre trenzado o cable con un numero de calibre (AWG) mayor de 24 AWG resultaré en una distancia de extension más corta. Un cableado de mayor calibre, como 26 AWG, tiene calidad de transmisión más limitada que el cableado de menor calibre. Todos los cables Cat6 de la Serie N202 de Tripp Lite usan cableado de alambre solido 24 AWG.

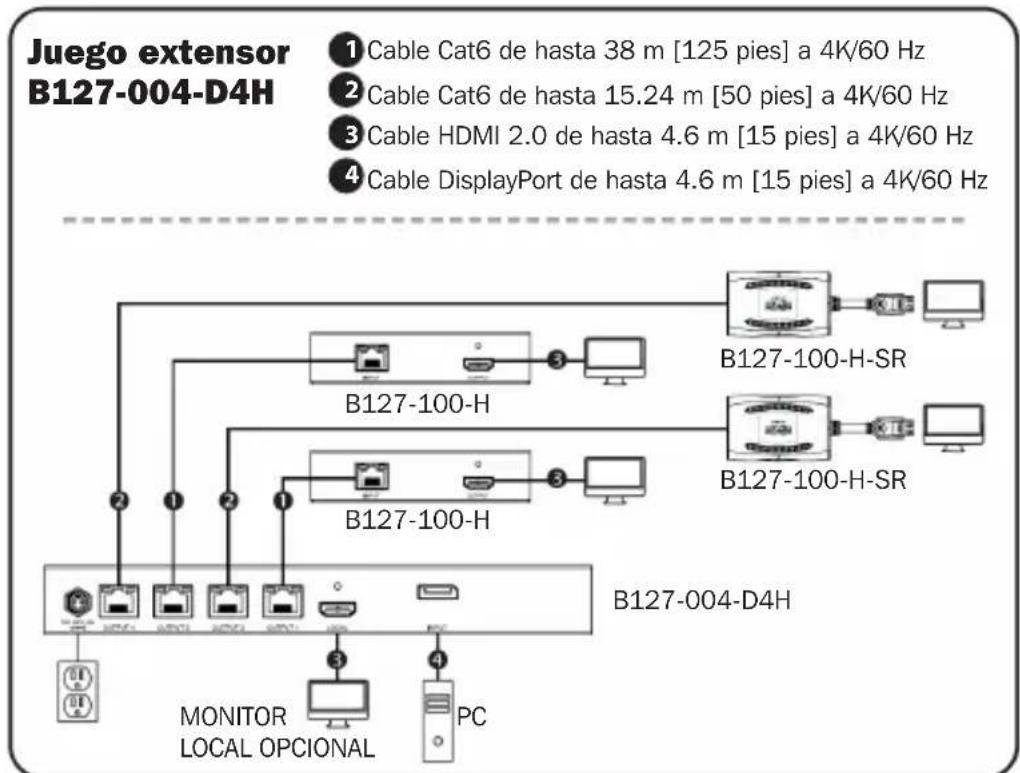

• El diagrama de instalacion muestra la unidad transmisora local B127-004-D4H. La instalacion del B127-002-D2H es laquia, excepto solo hay 2 puertos remotos y no hay puerto de monitor local. La unidad transmisora B127-008-D cuenta con ocho puertos remotos y un puerto de monitor local.
• No se requiere alimentacion externa para el B127-100-H o B127-100-H-SR.

Instalacion de Extensor Estandar

1. Asegürese de que todos los equipos en la instalación—como TVs, reproductores Blu-ray y el transmisor—estén apagados.
2. Con cables DisplayPort (como el Tripp Lite Serie P580-XXX), connecte la fuente de DisplayPort al puerto INPUT en la unidad transmisora local B127-002-D2H, B127-004-D4H o B127-008-D.
3. Ooptional para B127-004-D4H y B127-008-D: Con un cable HDMI 2.0 (como el cable Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), connecte un monitor local al puerto LOCAL en launidad transmisora local B127-004-D4H o B127-008-D.
4. Usando cable Cat6, conecte el puerto de salute RJ45 en la unidad transmisora local al puerto RJ45 en la unidad receptora remota B127-100-H.
5. Repita el paso 4 para cada unidad receptora remota adicional que se conecte.
6. Utilizando un cable HDMI 2.0 (como el cable Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte el puerto HDMI del B127-100-H a un monitor.
7. Repita el paso 6 para cada unidad receptora B127-100-H remota adicional en la instalacion.
8. Encienda todas las pantallas connectadas. El LED LOCAL (naranja) se iluminará para indicar que el puerto local está conectado a una pantalla.

Instalacion de Extensor Estandar

1. Conecte la fuente de alimentación externa a launidad transmisora local B127-002-D2H, B127-004-D4H o B127-008-D y enchufela en un tomacorrientes de pared (optional) o un Supresor de Sobretensiones, Unidad de Distribución de Energía [PDU] o Sistema de Respaldo Ininterrupible [UPS] de Tripp Lite. El LED POWER (Verde) se iluminará para indicar que launidad está recibiendo energia de la fuente de alimentación externa. En el B127-100-H, el LED POWER (verde) en launidad receptora remota se iluminará para indicar que launidad está recibiendo energia desde el extensor o divisor.
2. Encienda la fuente de DisplayPort. Los LEDs (naranja) en el B127-002-D2H y B127-004-D4H se iluminaran para indicar que se recibe una sealsde la fuente. Además, el LED OUTPUT (naranja) se iluminará para cada conexión de seals de puerto.
3. Los LEDs RJ45 (naranja) en el B127-100-H se iluminaran para indicar que se está recibiendo una señal desde el extensor divisor. Ahora se debe做不到ra pantalla en el monitor conectado.

Garantía

Garantía Limitada por 1 Año

TRIPP LITE garantiza por un (1) año a partir la Fecha de compra inicial que este producto no tiene defectos de materiales ni de manos deoba. La obligacion de TRIPP LITE bajo this garantia está limitada a la reparacion o reemplazo (A su entera disreciencia) deequalquier producto defectuoso. Para obtener serviceo bajo this garantia,debeobtenerun numero de Autorizacion de Devolucion de Mercancia (RMA) de TRIPP LITE o de un centro de serviceo autorizo de TRIPP LITE.Los productos deben ser regresados a TRIPP LITE o a un centro de serviceo autorizo de TRIPP LITE con los cargos de transporte prepagados y deben依照se conuna breve descripcion del problema y un comprobante de la fecha y el lugar de compra. This guarantia no se aplica a equipos que hayan sido dañados por accidentete, negligencia o mal uso, o hayan sido alterados o modificados de una manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTIAS EXPRESAS O IMPLICITAS, INCLUIDAS GARANTIAS DE COMERCIABILIDAD Y ADECUACION PARA UN PROPOSITO PARTICULAR.

Algunos Estados no permiten la limitación o exclusión de garantías implicadas; por lo tanto, las limitaciones o exclusiones antes Mentionadas peuvent no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGUN CASO TRIPP LITE SERA RESPONSABLE POR DANOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE Este PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DANO. Especificamente, TRIPP LITE no es responsable por ningún costo, como perdida de Utilities o ingresos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier othera forma.

Garantía

Información de Cumplimiento con WEEE para los Clientes y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Desechos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clients dequieren un nuevo equipo electrico y electrónico de Tripp Lite está obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varia de un País a除外)
• Regresar el equipo nuevo para reciclaje una vez que finalmente sea un desecho

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donderzazonablementesepuadaesperarque lafalla deeste equipocause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Lite tiene una的政治a de mejora continua. Las specifications estan susetas a cambio sin previo aviso. Las fotografias e ilustraciones peuvent diferir ligeramente de los productos reales.
